Элементы крыши 1 Ребра
Элементы крыши 1 Ребра 2 Вальма 3 Ендова 4 Конек 5 Слуховое окно 6 Карнизный свес 7 Фронтон 8 Фронтонный свес
Стропильная конструкция
Виды стропильных конструкций

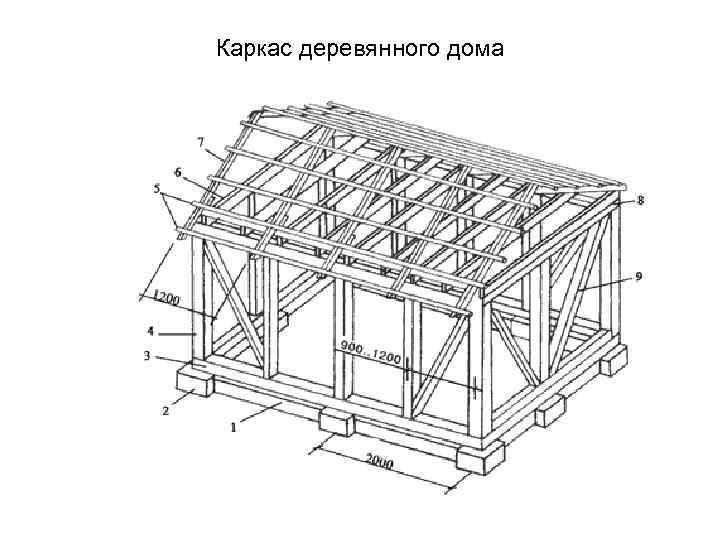

Каркас деревянного дома

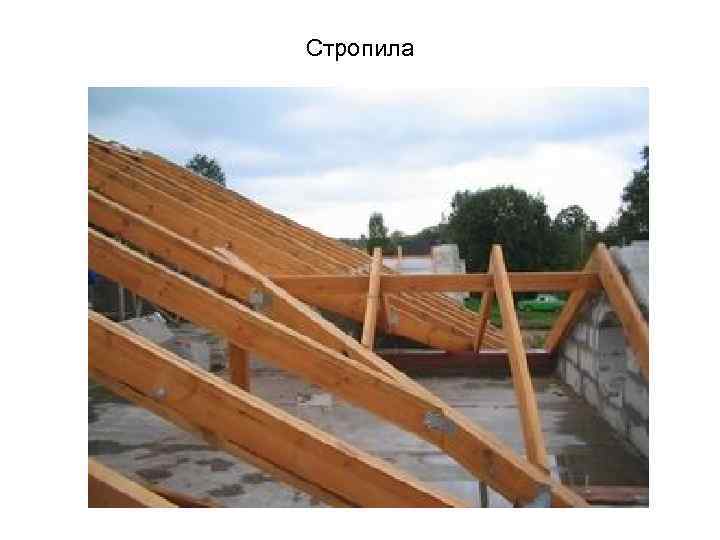

Стропила

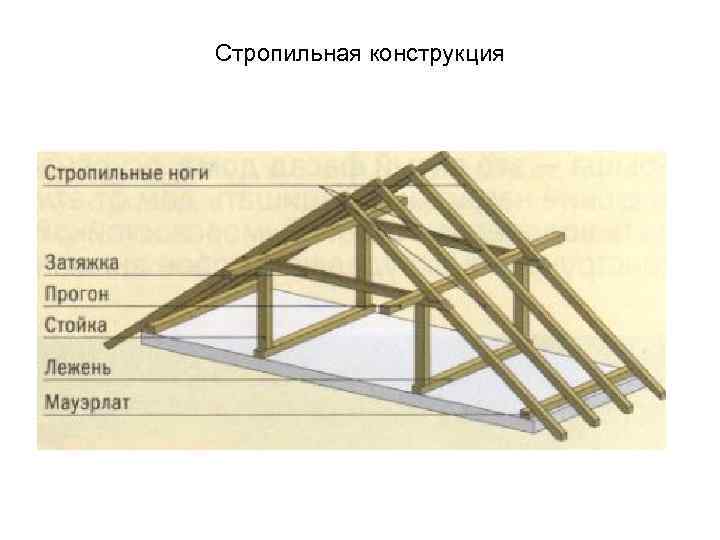

Стропильная конструкция

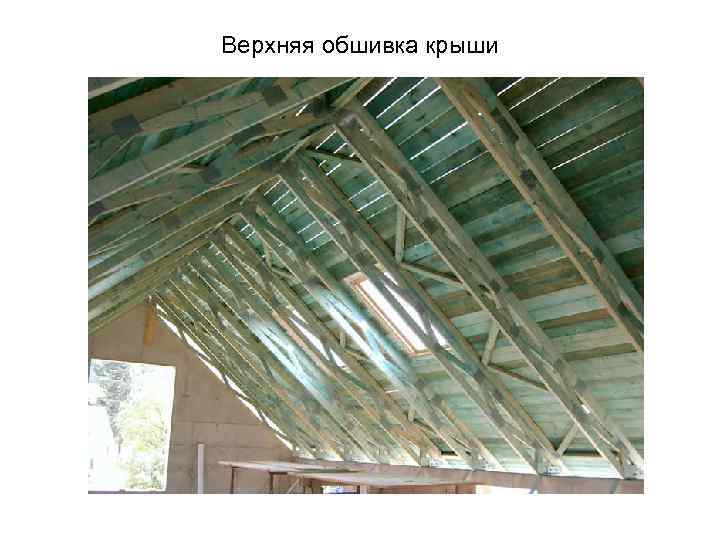

Верхняя обшивка крыши
Верхняя обшивка крыши

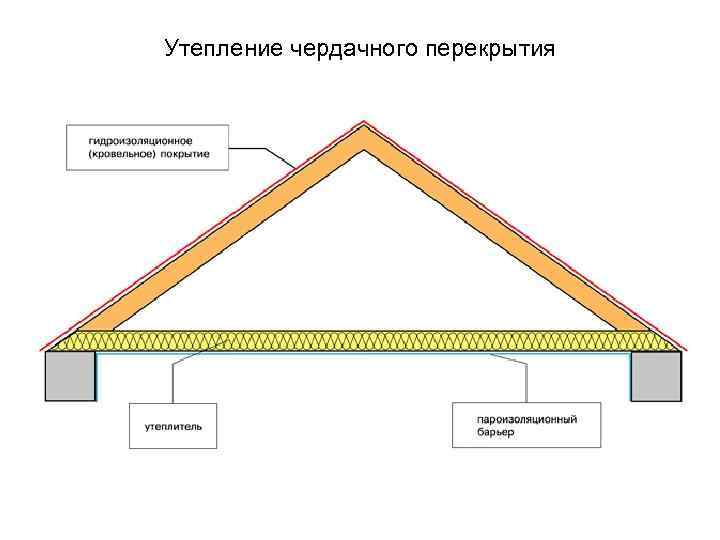

Утепление чердачного перекрытия
Утепление мансарды

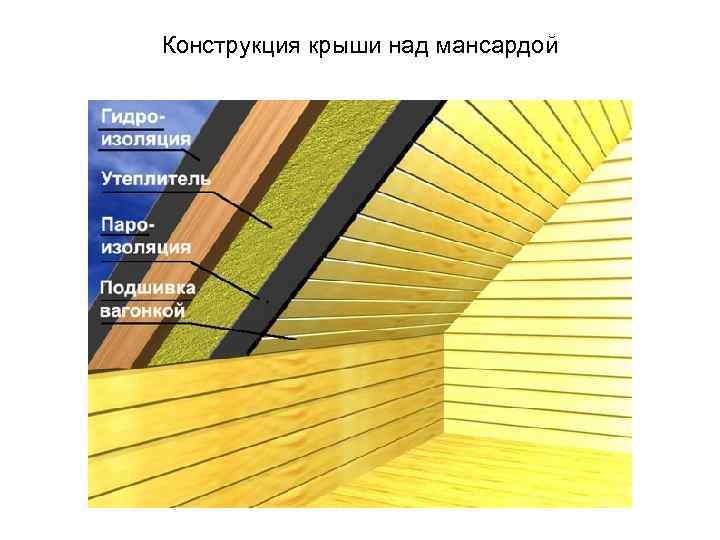

Конструкция крыши над мансардой
Конструкция деревянной крыши

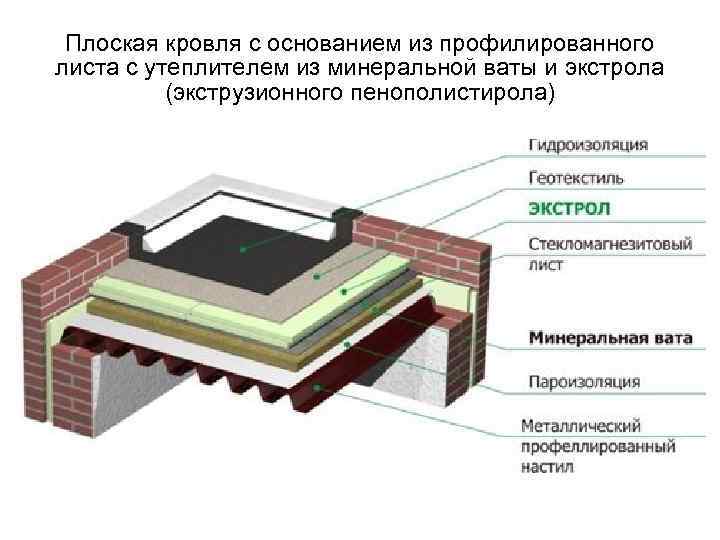

Плоская кровля с основанием из профилированного листа с утеплителем из минеральной ваты и экстрола (экструзионного пенополистирола)

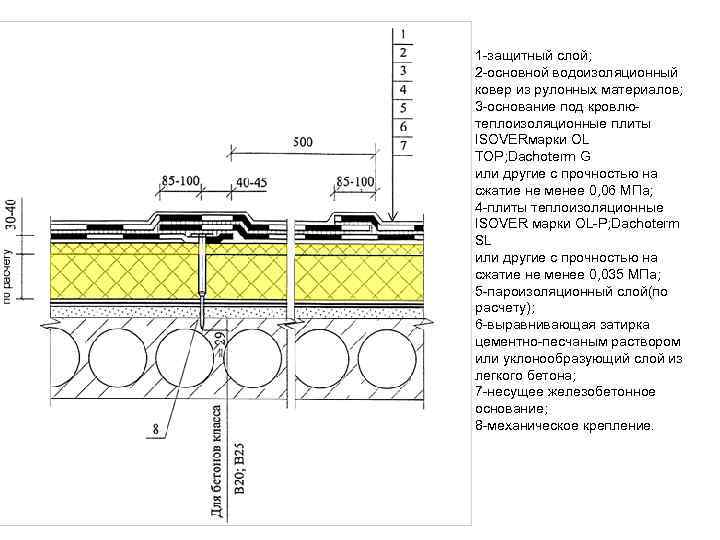

1 защитный слой; 2 основной водоизоляционный ковер из рулонных материалов; 3 основание под кровлю теплоизоляционные плиты ISOVERмарки OL TOP; Dachoterm G или другие с прочностью на сжатие не менее 0, 06 МПа; 4 плиты теплоизоляционные ISOVER марки OL P; Dachoterm SL или другие с прочностью на сжатие не менее 0, 035 МПа; 5 пароизоляционный слой(по расчету); 6 выравнивающая затирка цементно песчаным раствором или уклонообразующий слой из легкого бетона; 7 несущее железобетонное основание; 8 механическое крепление.

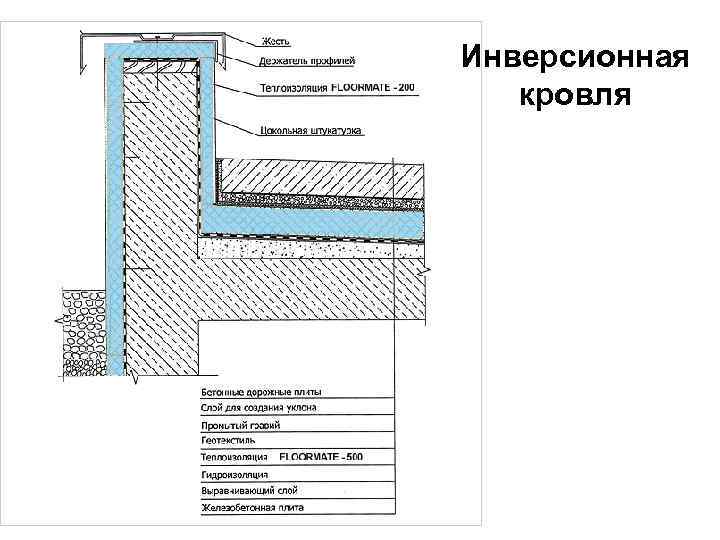

Инверсионная кровля
Инверсионная крыша с настилом из террасных плит (Dow Chemical Co) 1 - бетонное перекрытие (с уклоном); 2 - грунтовочный слой; 3 - гидроизоляция крыши рулонным материалом; 4 - теплоизоляция; 5 - геотекстиль для защиты от осыпи; 6 - дренирующий слой; 7 - настил из террасных плит.
1 - плита перекрытия 2 - грунтовочный слой; 3 – пароизоляция; 4 – старый утеплитель 5 - гидроизоляционный ковер; 6 - новая теплоизоляция (экcтрудированный пенополистирол) 7 - гравий 8 - дренирующий слой (гравий диаметром 4 -8 мм) 9 - тротуарная плитка (по всему периметру кровли) 10 - клин из теплоизоляционного материала 11 - внутреннее утепление парапета (экструдированный пенополистирол) 12 - деревянный брус 13 - крепежный профиль 14 - накрывающий металлический профиль 15 - внешняя теплоизоляция стены и парапета 16 - навесной фасад

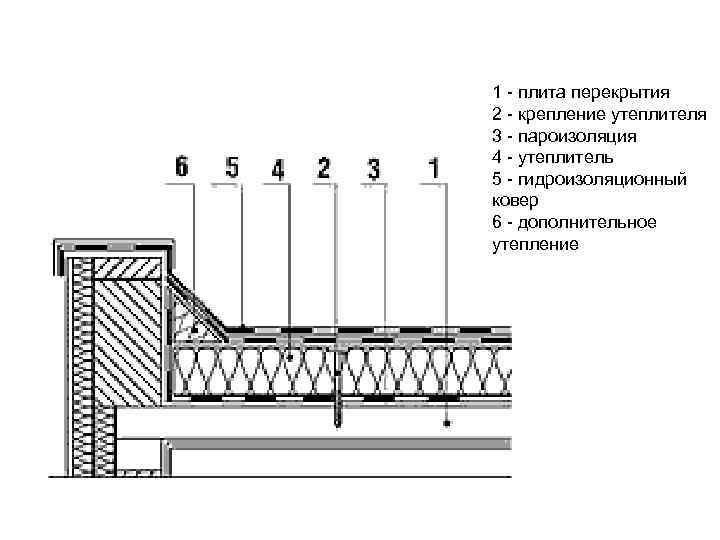

1 плита перекрытия 2 крепление утеплителя 3 пароизоляция 4 утеплитель 5 гидроизоляционный ковер 6 дополнительное утепление
Конструкция покрытия эксплуатируемой крыши с установкой на ней водоприемной воронки 1 несущее основание; 2 патрубок с фланцем; 3 прижимной фланец; 4 легкий бетон; 5 уплотнитель; 6 хомут; 7 основной гидроизоляционный ковер; 8 дополнительный гидроизоляционный ковер; 9 герметик; 10 местное понижение; 11 решетка водоприемной воронки.

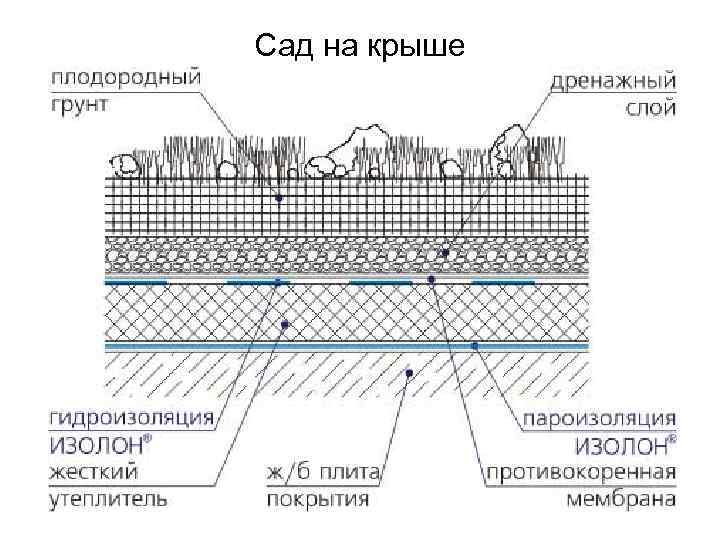

Сад на крыше
