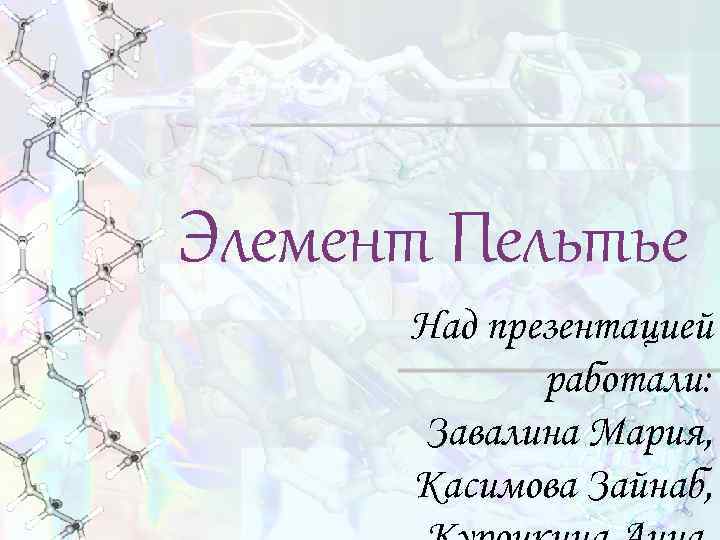

Элемент Пельтье Над презентацией работали: Завалина Мария, Касимова Зайнаб,

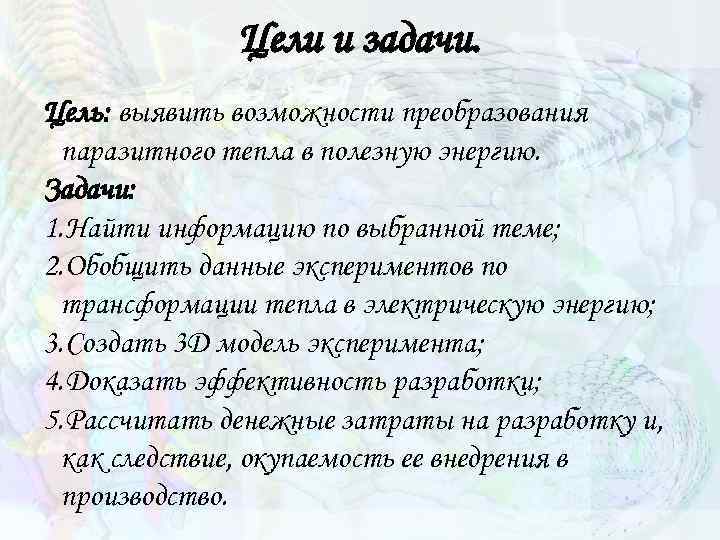

Цели и задачи. Цель: выявить возможности преобразования паразитного тепла в полезную энергию. Задачи: 1. Найти информацию по выбранной теме; 2. Обобщить данные экспериментов по трансформации тепла в электрическую энергию; 3. Создать 3 D модель эксперимента; 4. Доказать эффективность разработки; 5. Рассчитать денежные затраты на разработку и, как следствие, окупаемость ее внедрения в производство.
Цели и задачи. Цель: выявить возможности преобразования паразитного тепла в полезную энергию. Задачи: 1. Найти информацию по выбранной теме; 2. Обобщить данные экспериментов по трансформации тепла в электрическую энергию; 3. Создать 3 D модель эксперимента; 4. Доказать эффективность разработки; 5. Рассчитать денежные затраты на разработку и, как следствие, окупаемость ее внедрения в производство.

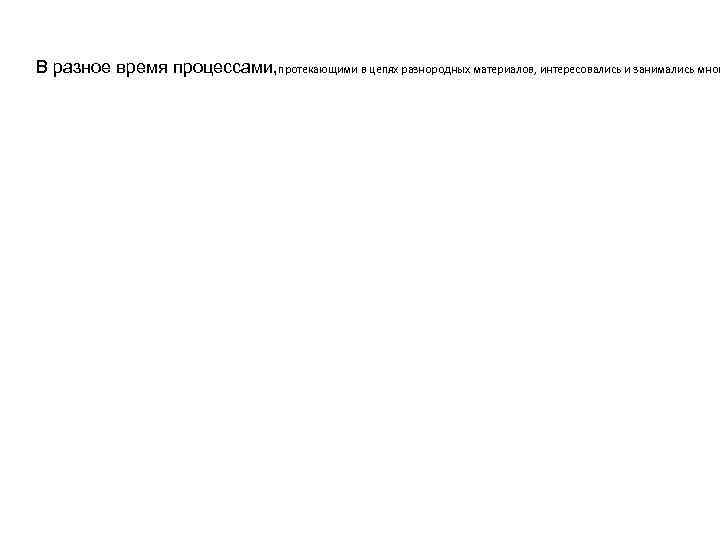

В разное время процессами, протекающими в цепях разнородных материалов, интересовались и занимались мног

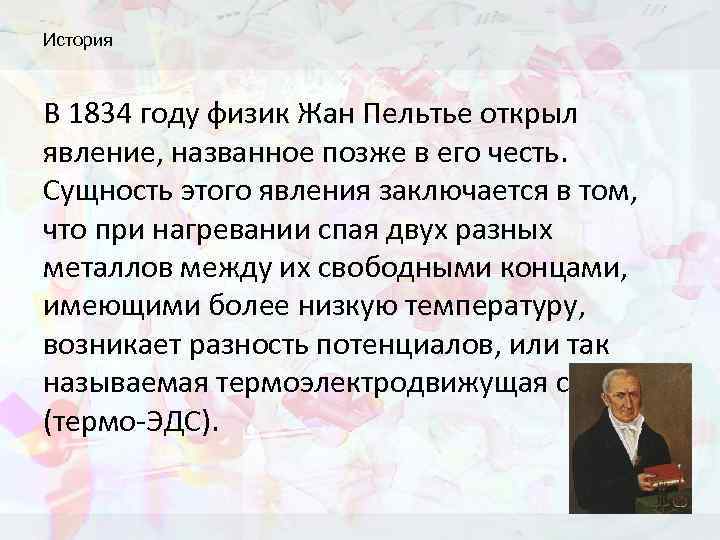

История В 1834 году физик Жан Пельтье открыл явление, названное позже в его честь. Сущность этого явления заключается в том, что при нагревании спая двух разных металлов между их свободными концами, имеющими более низкую температуру, возникает разность потенциалов, или так называемая термоэлектродвижущая сила (термо-ЭДС).

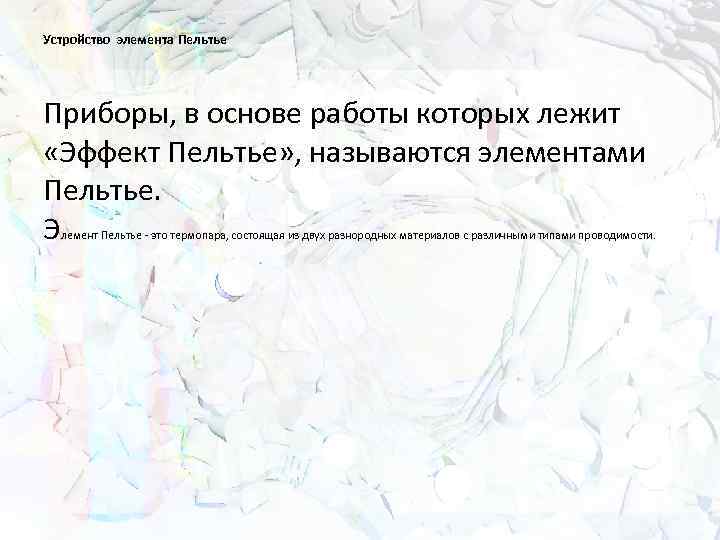

Устройство элемента Пельтье Приборы, в основе работы которых лежит «Эффект Пельтье» , называются элементами Пельтье. Э лемент Пельтье - это термопара, состоящая из двух разнородных материалов с различными типами проводимости.

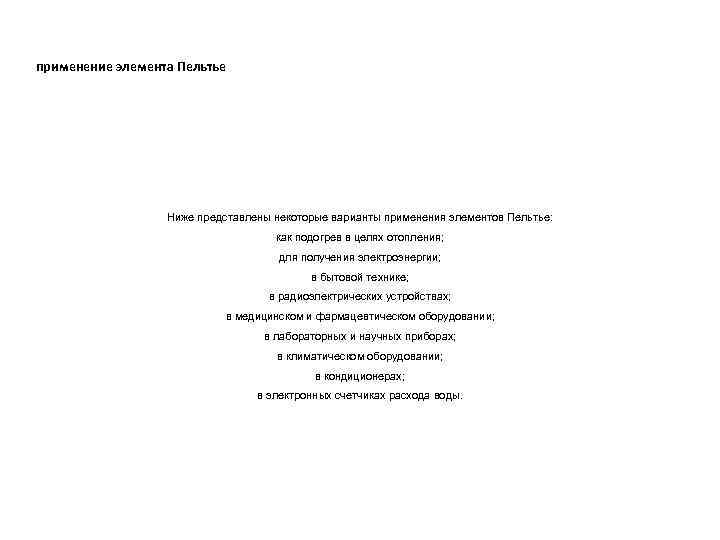

применение элемента Пельтье Ниже представлены некоторые варианты применения элементов Пельтье: как подогрев в целях отопления; для получения электроэнергии; в бытовой технике; в радиоэлектрических устройствах; в медицинском и фармацевтическом оборудовании; в лабораторных и научных приборах; в климатическом оборудовании; в кондиционерах; в электронных счетчиках расхода воды.

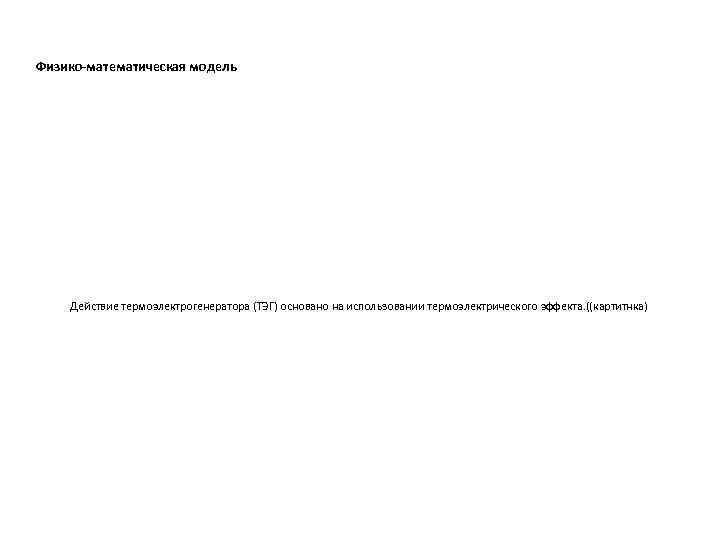

Физико-математическая модель Действие термоэлектрогенератора (ТЭГ) основано на использовании термоэлектрического эффекта. ((картитнка)

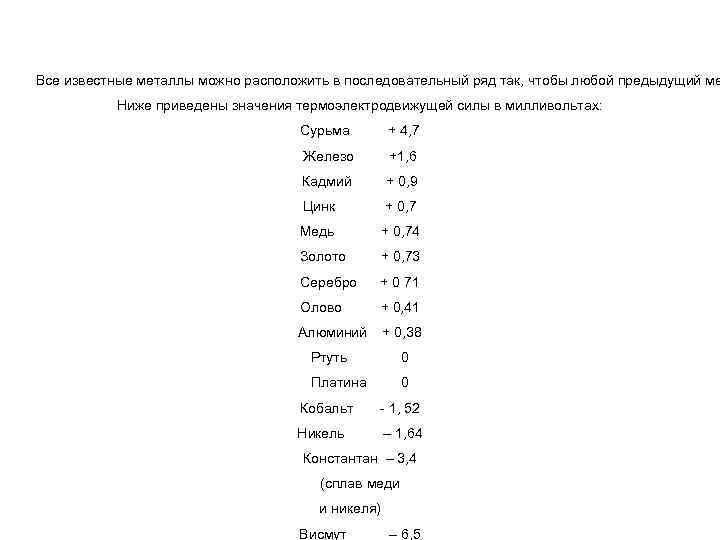

Все известные металлы можно расположить в последовательный ряд так, чтобы любой предыдущий ме Ниже приведены значения термоэлектродвижущей силы в милливольтах: Сурьма + 4, 7 Железо +1, 6 Кадмий + 0, 9 Цинк + 0, 7 Медь + 0, 74 Золото + 0, 73 Серебро + 0 71 Олово + 0, 41 Алюминий + 0, 38 Ртуть 0 Платина 0 Кобальт - 1, 52 Никель – 1, 64 Константан – 3, 4 (сплав меди и никеля) Висмут – 6, 5
Пример: термоэлектродвижущая сила пары висмут – сурьма составит +4, 7 - ( – 6, 5) = 11, 2 м. В
Величина термо-ЭДС определяется приближенно по формуле: E = a *(T 1 – T 2)/100 шней нагрузке ТЭГ создает напряжение равное разности термо-ЭДС и падения напряжения на внутреннем сопротивлении эле U=E-I*R

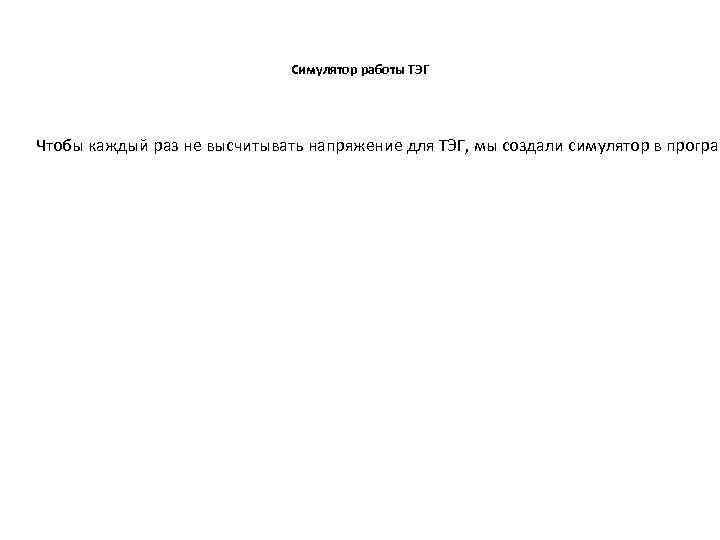

Симулятор работы ТЭГ Чтобы каждый раз не высчитывать напряжение для ТЭГ, мы создали симулятор в програм

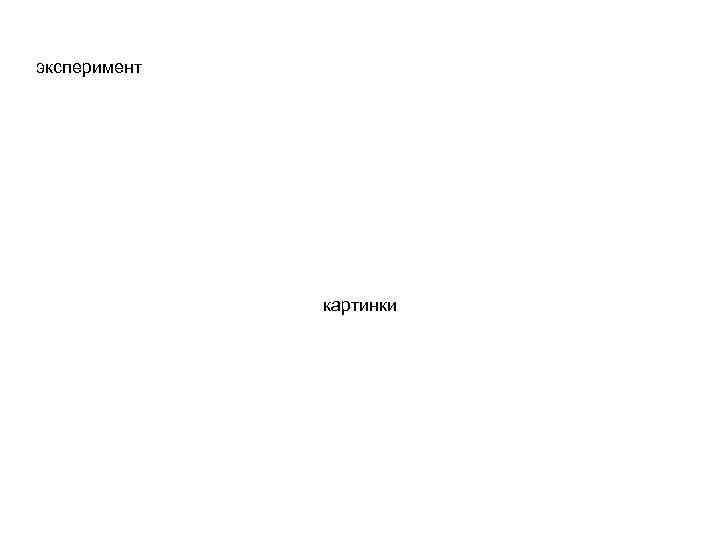

эксперимент картинки

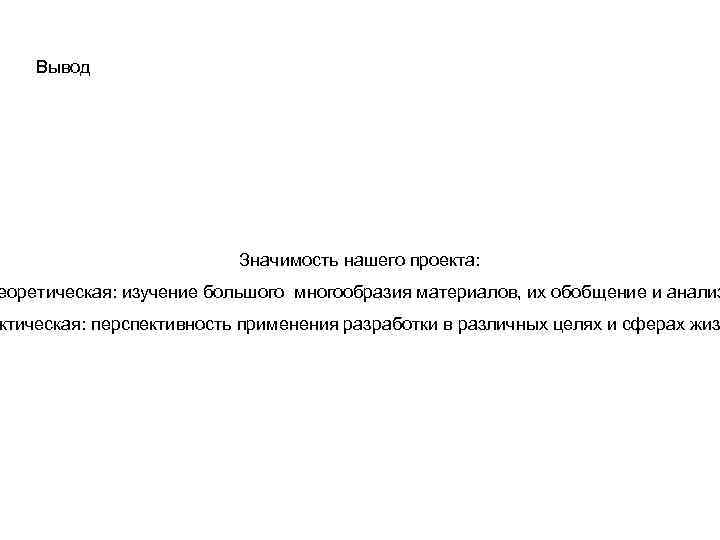

Вывод Значимость нашего проекта: еоретическая: изучение большого многообразия материалов, их обобщение и анализ ктическая: перспективность применения разработки в различных целях и сферах жиз
