ЭЛЕКТРОВОЗ МАГИСТРАЛЬНЫЙ ЭП 20

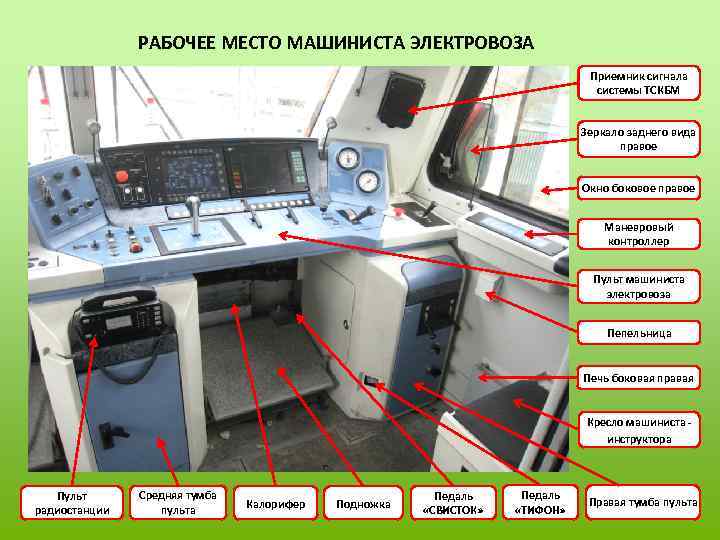

РАБОЧЕЕ МЕСТО МАШИНИСТА ЭЛЕКТРОВОЗА Приемник сигнала системы ТСКБМ Зеркало заднего вида правое Окно боковое правое Маневровый контроллер Пульт машиниста электровоза Пепельница Печь боковая правая Кресло машиниста инструктора Пульт радиостанции Средняя тумба пульта Калорифер Подножка Педаль «СВИСТОК» Педаль «ТИФОН» Правая тумба пульта

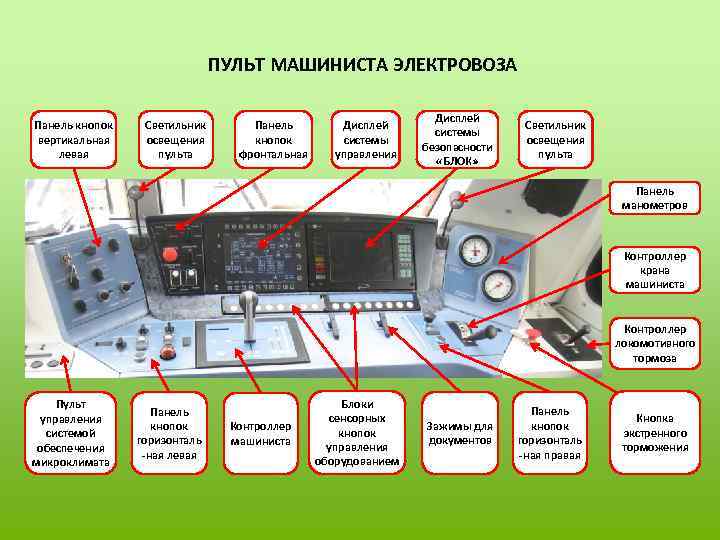

ПУЛЬТ МАШИНИСТА ЭЛЕКТРОВОЗА Панель кнопок вертикальная левая Светильник освещения пульта Панель кнопок фронтальная Дисплей системы управления Дисплей системы безопасности «БЛОК» Светильник освещения пульта Панель манометров Контроллер крана машиниста Контроллер локомотивного тормоза Пульт управления системой обеспечения микроклимата Панель кнопок горизонталь -ная левая Контроллер машиниста Блоки сенсорных кнопок управления оборудованием Зажимы для документов Панель кнопок горизонталь -ная правая Кнопка экстренного торможения

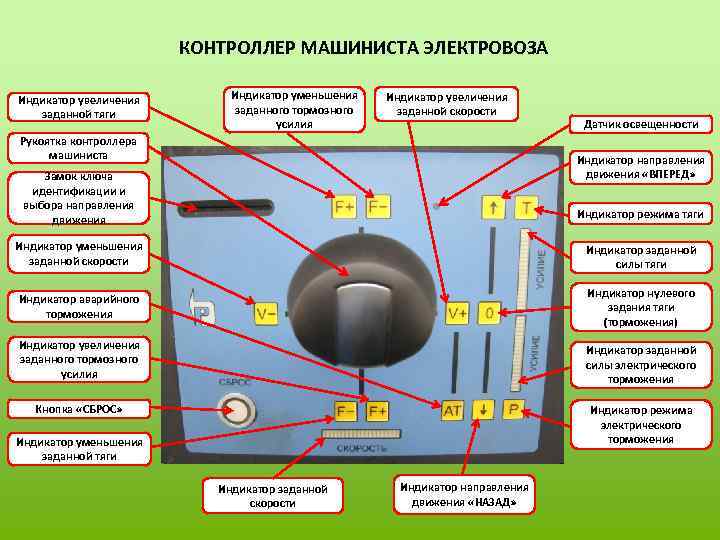

КОНТРОЛЛЕР МАШИНИСТА ЭЛЕКТРОВОЗА Индикатор увеличения заданной тяги Индикатор уменьшения заданного тормозного усилия Индикатор увеличения заданной скорости Рукоятка контроллера машиниста Датчик освещенности Индикатор направления движения «ВПЕРЕД» Замок ключа идентификации и выбора направления движения Индикатор режима тяги Индикатор уменьшения заданной скорости Индикатор заданной силы тяги Индикатор аварийного торможения Индикатор нулевого задания тяги (торможения) Индикатор увеличения заданного тормозного усилия Индикатор заданной силы электрического торможения Кнопка «СБРОС» Индикатор режима электрического торможения Индикатор уменьшения заданной тяги Индикатор заданной скорости Индикатор направления движения «НАЗАД»
КОНТРОЛЛЕР КРАНА МАШИНИСТА Сверхзарядка (1) Поездное (2) ПОЛОЖЕНИЯ РУКОЯТКИ Перекрыша без питания (3) Перекрыша с питанием (4) КОНТРОЛЛЕРА Замедленное торможение (5 а) Служебное торможение (5) Экстренное торможение (6) Рукоятка контроллера

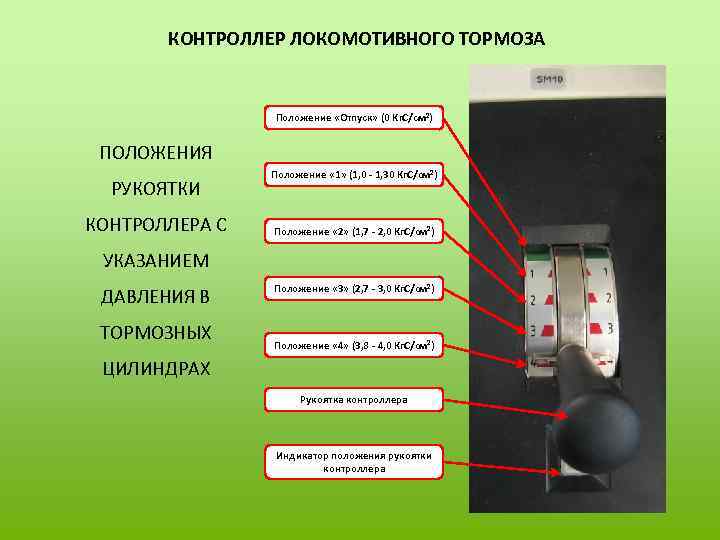

КОНТРОЛЛЕР ЛОКОМОТИВНОГО ТОРМОЗА Положение «Отпуск» (0 Кг. С/см 2) ПОЛОЖЕНИЯ РУКОЯТКИ КОНТРОЛЛЕРА С Положение « 1» (1, 0 - 1, 30 Кг. С/см 2) Положение « 2» (1, 7 - 2, 0 Кг. С/см 2) УКАЗАНИЕМ ДАВЛЕНИЯ В ТОРМОЗНЫХ Положение « 3» (2, 7 - 3, 0 Кг. С/см 2) Положение « 4» (3, 8 - 4, 0 Кг. С/см 2) ЦИЛИНДРАХ Рукоятка контроллера Индикатор положения рукоятки контроллера
ПАНЕЛЬ МАНОМЕТРОВ Давление в питательной магистрали (черная стрелка) Давление в тормозных цилиндрах (красная стрелка) Давление в уравнительно м резервуаре (черная стрелка) Давление в тормозной магистрали (красная стрелка)

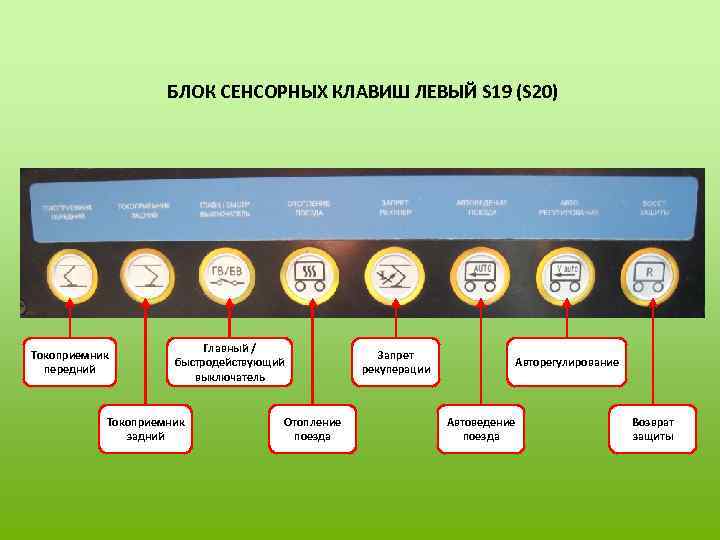

БЛОК СЕНСОРНЫХ КЛАВИШ ЛЕВЫЙ S 19 (S 20) Токоприемник передний Главный / быстродействующий выключатель Токоприемник задний Отопление поезда Запрет рекуперации Авторегулирование Автоведение поезда Возврат защиты
БЛОК СЕНСОРНЫХ КЛАВИШ ПРАВЫЙ S 20 (S 21) Электропневматический тормоз (ЭПТ) Принудительное включение компрессора Гребнесмазыватель Подача песка под 1 -ю колесную пару Включение блоков восстановления поверхности катания Тест системы управления Отпуск тормозов электровоза Резервная кнопка
ПАНЕЛЬ КНОПОК Кнопка «ТИФОН» ГОРИЗОНТАЛЬНАЯ ПРАВАЯ Фиксатор панели Кнопка «СВИСТОК»
ПАНЕЛЬ КНОПОК ВЕРТИКАЛЬНАЯ ЛЕВАЯ Выключатель САУТ Замок ключа включения системы управления Выключатель радиостанции Переключатель обогрева стекол и зеркал Переключатель режимов работы стеклоочистителя Выключатель складывания зеркал Рукоятки управления поворотом зеркал
ПАНЕЛЬ КНОПОК ФРОНТАЛЬНАЯ Переключатели буферных фонарей Кнопка аварийного отключения ГВ/БВ Выключатель прожектора Кнопки регулировки положения левой шторы Кнопки регулировки положения правой шторы
ПАНЕЛЬ КНОПОК ГОРИЗОНТАЛЬНАЯ ЛЕВАЯ Выключатель освещения тележек Переключатель освещения кабины Фиксатор панели Выключатель подсветки приборов и пульта Кнопки регулировки яркости подсветки приборов Кнопка включения омывателей лобовых стекол Рукоятка бдительности Кнопки регулировки яркости подсветки приборов

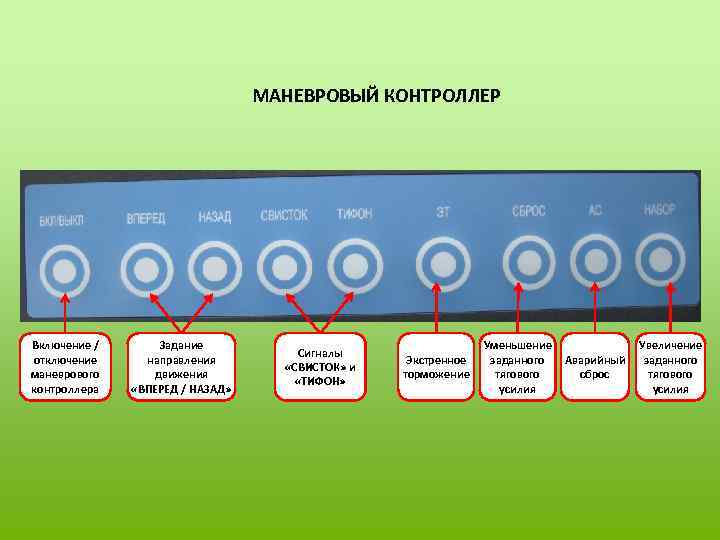

МАНЕВРОВЫЙ КОНТРОЛЛЕР Включение / отключение маневрового контроллера Задание направления движения «ВПЕРЕД / НАЗАД» Сигналы «СВИСТОК» и «ТИФОН» Экстренное торможение Уменьшение заданного тягового усилия Аварийный сброс Увеличение заданного тягового усилия
ПУЛЬТ УПРАВЛЕНИЯ СИСТЕМОЙ ОБЕСПЕЧЕНИЯ МИКРОКЛИМАТА (СОМ) Индикатор автоматического режима работы СОМ Индикатор нормальной работы СОМ Переключатель режимов работы СОМ Индикатор ручного режима работы СОМ Панель индикации СОМ Кнопки управления СОМ Индикатор сбоя в работе СОМ
ПРАВАЯ ТУМБА ПУЛЬТА Резервный поездной кран Резервный локомотивный кран Выключатель ЭПК Выключатель цепей управления
ПУЛЬТ ПОМОЩНИКА МАШИНИСТА Светильник освещения пульта Съемный пульт радиостанции Держатель кассеты регистрации системы «БЛОК» Кнопка экстренного торможения Панель кнопок Зажимы для документов
ПАНЕЛЬ КНОПОК ПУЛЬТА ПОМОЩНИКА МАШИНИСТА Кнопка «ТИФОН» Кнопка увеличения яркости подсветки пульта Фиксаторы панели Кнопка уменьшения яркости подсветки пульта Кнопка «СВИСТОК» Рукоятка бдительности помощника

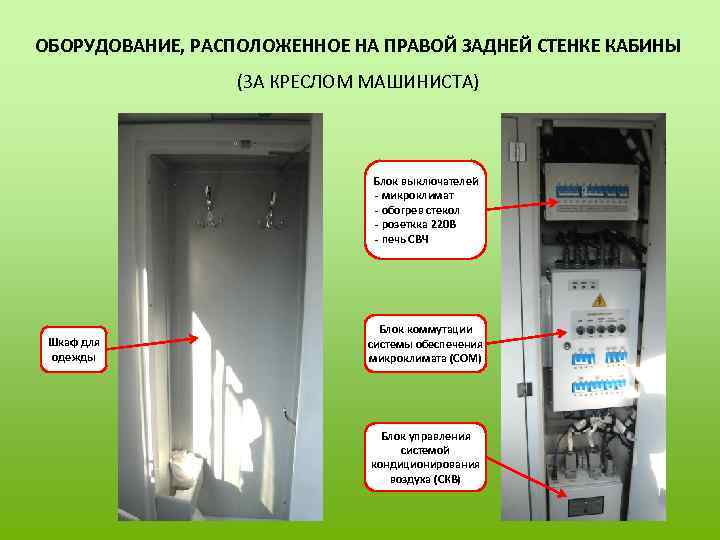

ОБОРУДОВАНИЕ, РАСПОЛОЖЕННОЕ НА ПРАВОЙ ЗАДНЕЙ СТЕНКЕ КАБИНЫ (ЗА КРЕСЛОМ МАШИНИСТА) Блок выключателей - микроклимат - обогрев стекол - розеткка 220 В - печь СВЧ Шкаф для одежды Блок коммутации системы обеспечения микроклимата (СОМ) Блок управления системой кондиционирования воздуха (СКВ)

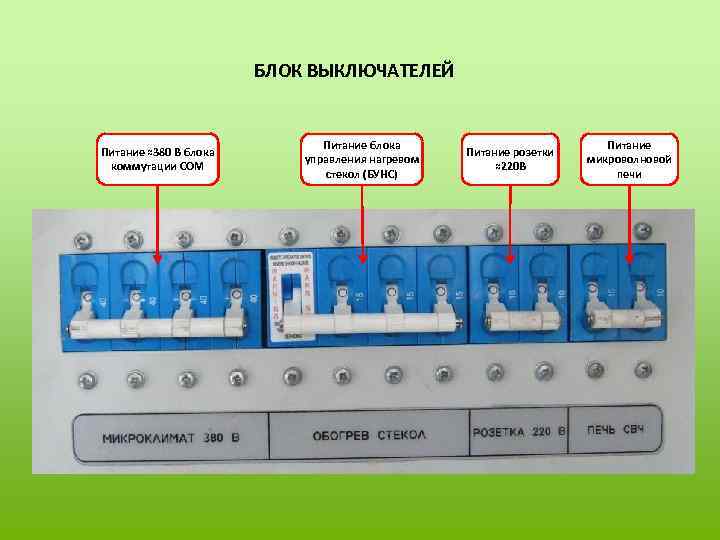

БЛОК ВЫКЛЮЧАТЕЛЕЙ Питание ≈380 В блока коммутации СОМ Питание блока управления нагревом стекол (БУНС) Питание розетки ≈220 В Питание микроволновой печи
БЛОК Индикаторы напряжений питания СОМ КОММУТАЦИИ СИСТЕМЫ ОБЕСПЕЧЕНИЯ МИКРОКЛИМАТА (СОМ) Выключатели ручного включения устройств СОМ Автоматические выключатели аппаратуры СОМ

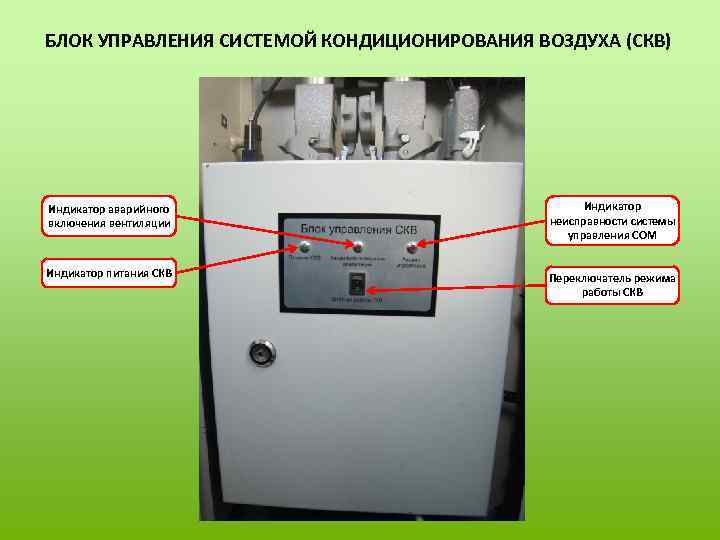

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА (СКВ) Индикатор аварийного включения вентиляции Индикатор неисправности системы управления СОМ Индикатор питания СКВ Переключатель режима работы СКВ

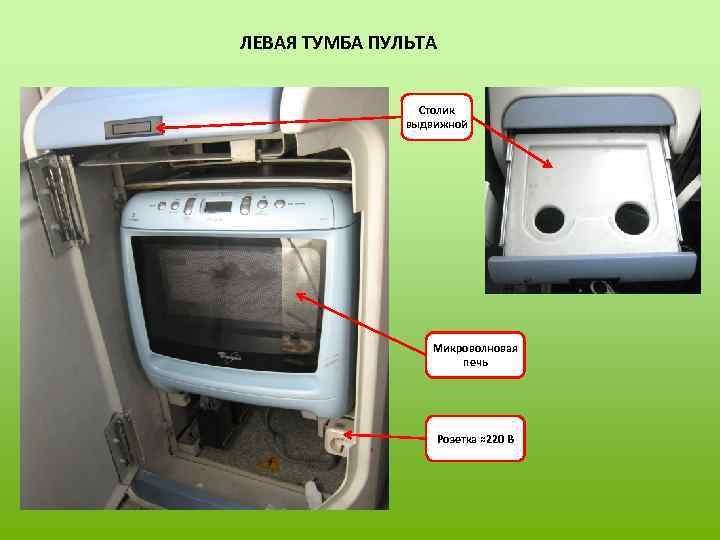

ЛЕВАЯ ТУМБА ПУЛЬТА Столик выдвижной Микроволновая печь Розетка ≈220 В

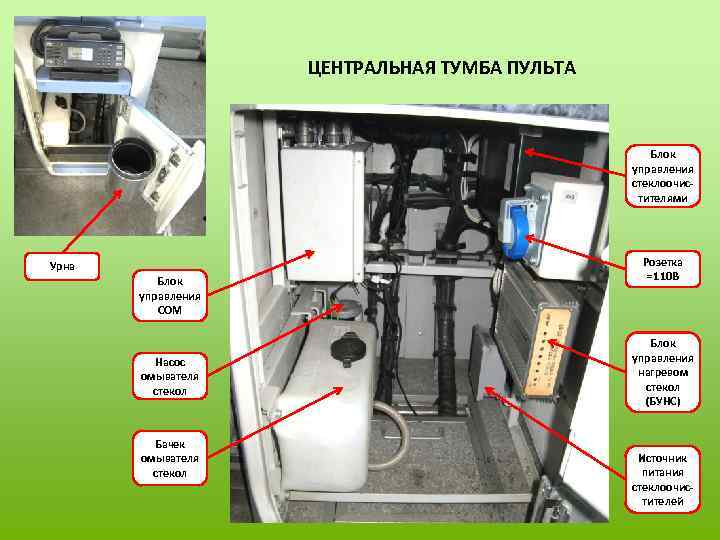

ЦЕНТРАЛЬНАЯ ТУМБА ПУЛЬТА Блок управления стеклоочистителями Урна Блок управления СОМ Насос омывателя стекол Бачек омывателя стекол Розетка =110 В Блок управления нагревом стекол (БУНС) Источник питания стеклоочистителей

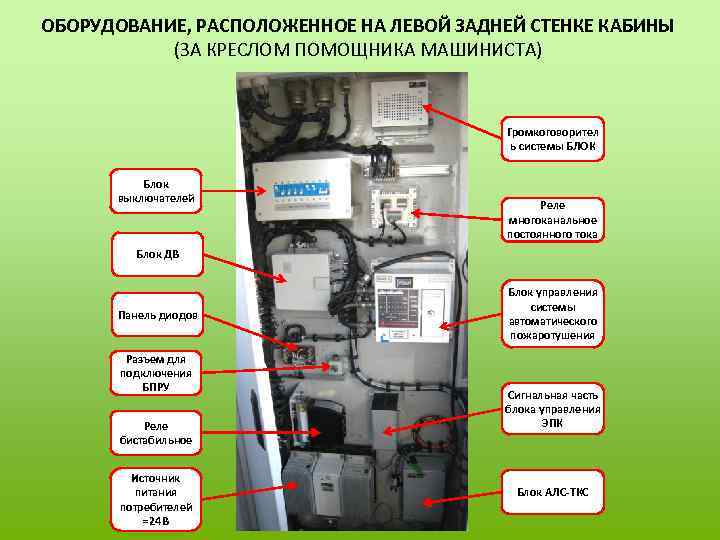

ОБОРУДОВАНИЕ, РАСПОЛОЖЕННОЕ НА ЛЕВОЙ ЗАДНЕЙ СТЕНКЕ КАБИНЫ (ЗА КРЕСЛОМ ПОМОЩНИКА МАШИНИСТА) Громкоговорител ь системы БЛОК Блок выключателей Реле многоканальное постоянного тока Блок ДВ Панель диодов Разъем для подключения БПРУ Реле бистабильное Источник питания потребителей =24 В Блок управления системы автоматического пожаротушения Сигнальная часть блока управления ЭПК Блок АЛС-ТКС

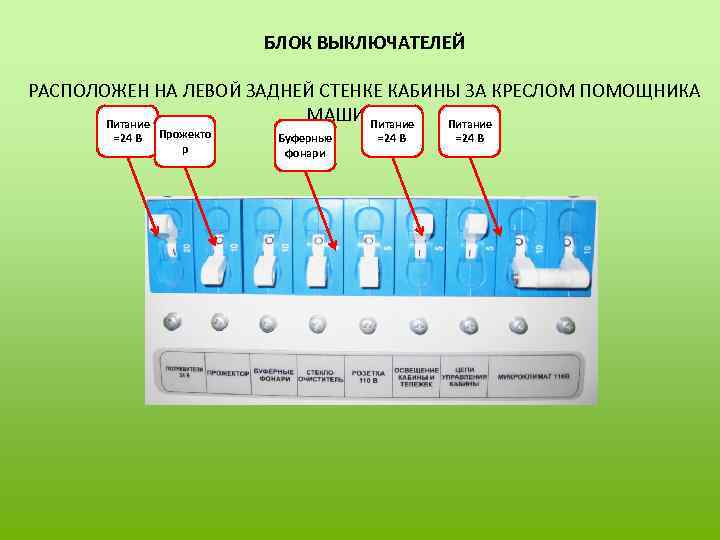

БЛОК ВЫКЛЮЧАТЕЛЕЙ РАСПОЛОЖЕН НА ЛЕВОЙ ЗАДНЕЙ СТЕНКЕ КАБИНЫ ЗА КРЕСЛОМ ПОМОЩНИКА МАШИНИСТА Питание =24 В Прожекто р Буферные фонари =24 В
БЛОК КОНТРОЛЯ ИНДИКАЦИИ И УПРАВЛЕНИЯ СИСТЕМЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ И АВТОМАТИЧЕСКОГО ПОЖАРОТУШЕНИЯ Индикаторы контроля линий обнаружения пожара Индикаторы контроля линий генераторов огнетушащего аэрозоля Индикаторы контроля входных дверей Сигнальное табло «ПОЖАР» Пульт управления режимами работы системы
ОБОРУДОВАНИЕ СПРАВА ВВЕРХУ Рукоятка бдительности Плафон освещения кабины Штора боковая правая Поручень и веревка спасательная для экстренного покидания кабины Громкоговорител ь радиостанции РЕЖИМЫ ОСВЕЩЕНИЯ КАБИНЫ Ярко Тускло Зеленый свет

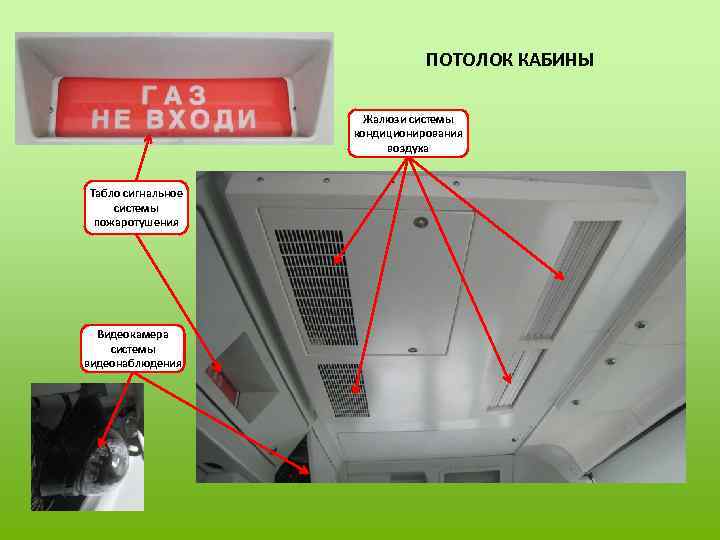

ПОТОЛОК КАБИНЫ Жалюзи системы кондиционирования воздуха Табло сигнальное системы пожаротушения Видеокамера системы видеонаблюдения
КРЕСЛО МАШИНИСТА (ПОМОЩНИКА МАШИНИСТА) Регулировка высоты поясничного упора Регулировка по вертикали Регулировка по весу Механизм изменения положения кресла Различные положения кресла относительно пульта Регулировка наклона спинки Регулировка по горизонтали
ПАНЕЛЬ Выключатель аварийного освещения кабины ВЫКЛЮЧАТЕЛЕЙ ОСВЕЩЕНИЯ И КНОПОК Выключатель освещения коридора СТОЯНОЧНОГО ТОРМОЗА РАСПОЛОЖЕНА СПРАВА ПРИ ВЫХОДЕ ИЗ КАБИНЫ Выключатель дежурного освещения Выключатель освещения выхода Кнопка включения стояночного тормоза Кнопка отключения стояночного тормоза
