Электроводонагреватели Реал Маш ЭВПМ 18 -48 к Вт

Электроводонагреватели «Реал. Маш» ЭВПМ 18 -48 к. Вт, для трехфазной сети 380 В, управление клавишами. Отводы выход/вход – вверх/вправо.

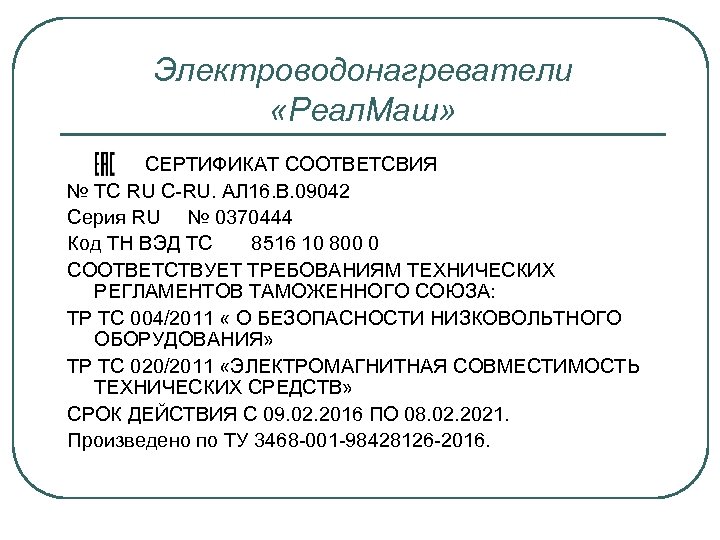

Электроводонагреватели «Реал. Маш» СЕРТИФИКАТ СООТВЕТСВИЯ № ТС RU C-RU. АЛ 16. В. 09042 Серия RU № 0370444 Код ТН ВЭД ТС 8516 10 800 0 СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ ТЕХНИЧЕСКИХ РЕГЛАМЕНТОВ ТАМОЖЕННОГО СОЮЗА: ТР ТС 004/2011 « О БЕЗОПАСНОСТИ НИЗКОВОЛЬТНОГО ОБОРУДОВАНИЯ» ТР ТС 020/2011 «ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ» СРОК ДЕЙСТВИЯ С 09. 02. 2016 ПО 08. 02. 2021. Произведено по ТУ 3468 -001 -98428126 -2016.

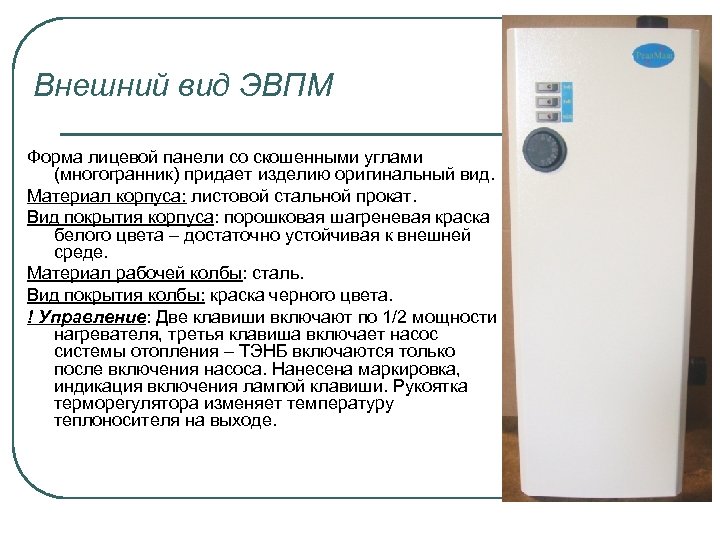

Внешний вид ЭВПМ Форма лицевой панели со скошенными углами (многогранник) придает изделию оригинальный вид. Материал корпуса: листовой стальной прокат. Вид покрытия корпуса: порошковая шагреневая краска белого цвета – достаточно устойчивая к внешней среде. Материал рабочей колбы: сталь. Вид покрытия колбы: краска черного цвета. ! Управление: Две клавиши включают по 1/2 мощности нагревателя, третья клавиша включает насос системы отопления – ТЭНБ включаются только после включения насоса. Нанесена маркировка, индикация включения лампой клавиши. Рукоятка терморегулятора изменяет температуру теплоносителя на выходе.

Внешний вид ЭВПМ Подключение: На левой боковой стороне корпуса предусмотрено окно с крышкой ввода для удобного подключения изделия к электросети. На крышке ввода нанесена маркировка ЭВПМ.

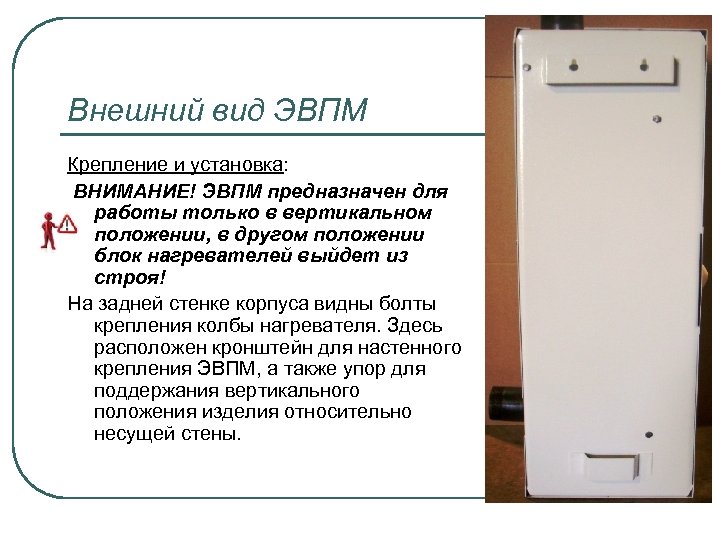

Внешний вид ЭВПМ Крепление и установка: ВНИМАНИЕ! ЭВПМ предназначен для работы только в вертикальном положении, в другом положении блок нагревателей выйдет из строя! На задней стенке корпуса видны болты крепления колбы нагревателя. Здесь расположен кронштейн для настенного крепления ЭВПМ, а также упор для поддержания вертикального положения изделия относительно несущей стены.

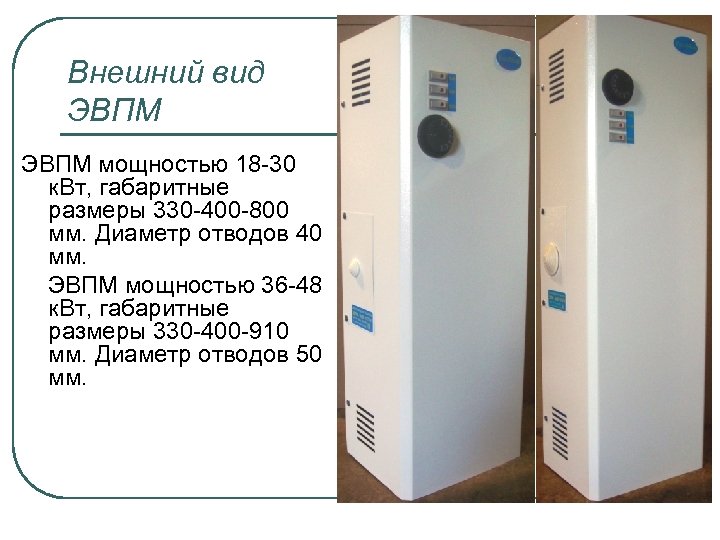

Внешний вид ЭВПМ мощностью 18 -30 к. Вт, габаритные размеры 330 -400 -800 мм. Диаметр отводов 40 мм. ЭВПМ мощностью 36 -48 к. Вт, габаритные размеры 330 -400 -910 мм. Диаметр отводов 50 мм.

Внутренние элементы ЭВПМ ! Подключение: На полке внутри корпуса размещена клеммная колодка. Маркировка Ф – фаза, О – ноль. Болт заземления. Для подключения циркуляционного насоса предусмотрена отдельная колодка. Маркировка подключения на полке клеммной колодки. ! Для подключения внешнего (комнатного) термостата или GSM в комплектации ЭВПМ 48 предусмотрена отдельная контактная пара (обозначена как С внеш. ) в разрыве фазы цепи после встроенного термостата ЭВПМ. ! Электрическая схема ЭВПМ 18 -48 к. Вт предусматривает включение нагревательных элементов ТЭНБ после включения насоса системы. ВНИМАНИЕ! Перед подключением ЭВПМ к электрической сети необходимо осуществить его монтаж в систему и обеспечить заполнение колбы нагревателя теплоносителем.

Внутренние элементы ЭВПМ Рабочая колба ЭВПМ имеет прямоугольное сечение и закреплена на задней панели корпуса тремя болтами. В нижний и верхний торцы колбы ввернуты ТЭНБ. Рабочая колба ЭВПМ закрыта теплоизоляцией, что позволяет выдержать допустимый рабочий температурный диапазон для элементов внутренней электрической схемы ЭВПМ, а также позволяет больше тепла отдавать в систему, что экономит энергозатраты потребителя. Элементы электрической схемы установлены на задней панели корпуса и колбе, правильность их установки, правильность схемы, и качество всех соединений проверяет контролер ОТК, о чем ставит отметку и дату проверки на задней панели корпуса при соблюдении установленных требований к исполнению.

Внутренние элементы ЭВПМ Для группы ЭВПМ 18 -36 к. Вт, для трехфазной сети 380 В, применяется ТЭНБ (блок нагревателей) на 220 В. На фото видно подключение трех проводов с фазами и одного провода с нолем, контакты ТЭНБ на 0 соединены перемычкой.

Внутренние элементы ЭВПМ Для ЭВПМ 48 к. Вт, для трехфазной сети 380 В, применяется ТЭНБ (блок нагревателей) на 380 В. На фото видно подключение трех проводов с фазами и перемычку на нулевых контактах.

Внутренние элементы ЭВПМ Электрическая схема ЭВПМ подключена к управляющим элементам. Все провода, идущие от клеммной колодки и колбы к управляющим элементам, уложены в жгут и стяжкой закреплены на стенке наружной панели корпуса.

Внутренние элементы ЭВПМ Контрольная трубка термостата закреплена на колбе под теплоизолятором, что обеспечивает более точное регулирование температуры теплоносителя.

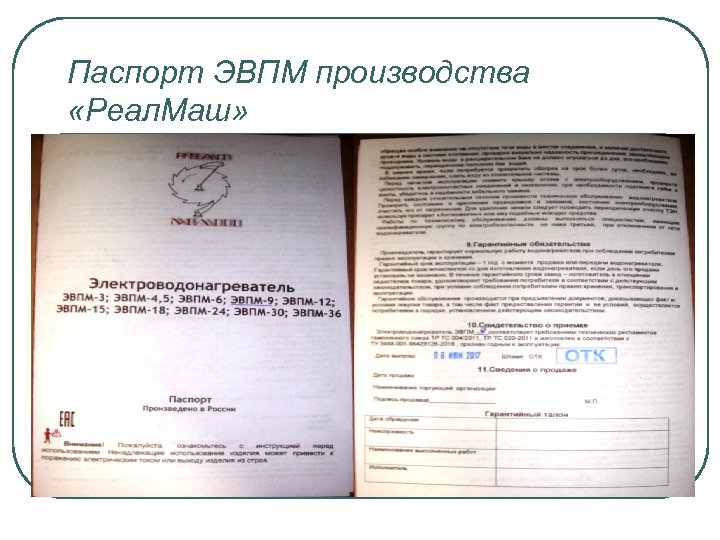

Паспорт ЭВПМ производства «Реал. Маш»

Электрическая схема принципиальная Каждый ЭВПМ при упаковке комплектуется паспортом и электрической схемой, соответствующей реализованным управлением ЭВПМ.

Упаковка ЭВПМ При упаковке ЭВПМ кронштейн и упор на задней стенке прокладываются пенопластом, во избежание деформации от давления веса при перевозке.

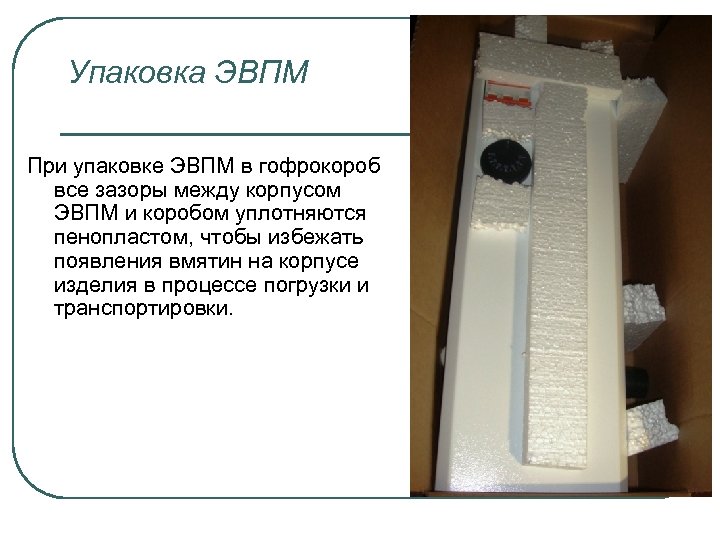

Упаковка ЭВПМ При упаковке ЭВПМ в гофрокороб все зазоры между корпусом ЭВПМ и коробом уплотняются пенопластом, чтобы избежать появления вмятин на корпусе изделия в процессе погрузки и транспортировки.

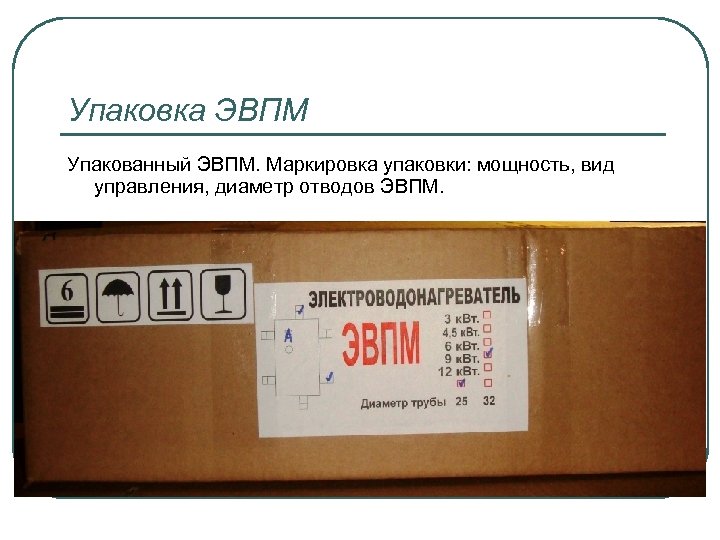

Упаковка ЭВПМ Упакованный ЭВПМ. Маркировка упаковки: мощность, вид управления, диаметр отводов ЭВПМ.

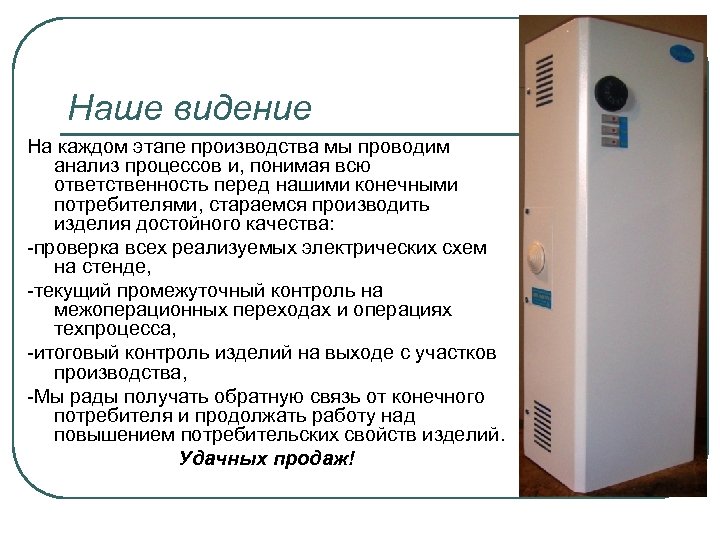

Наше видение На каждом этапе производства мы проводим анализ процессов и, понимая всю ответственность перед нашими конечными потребителями, стараемся производить изделия достойного качества: -проверка всех реализуемых электрических схем на стенде, -текущий промежуточный контроль на межоперационных переходах и операциях техпроцесса, -итоговый контроль изделий на выходе с участков производства, -Мы рады получать обратную связь от конечного потребителя и продолжать работу над повышением потребительских свойств изделий. Удачных продаж!
