Электровакуумные приборы с термоэлектронным катодом

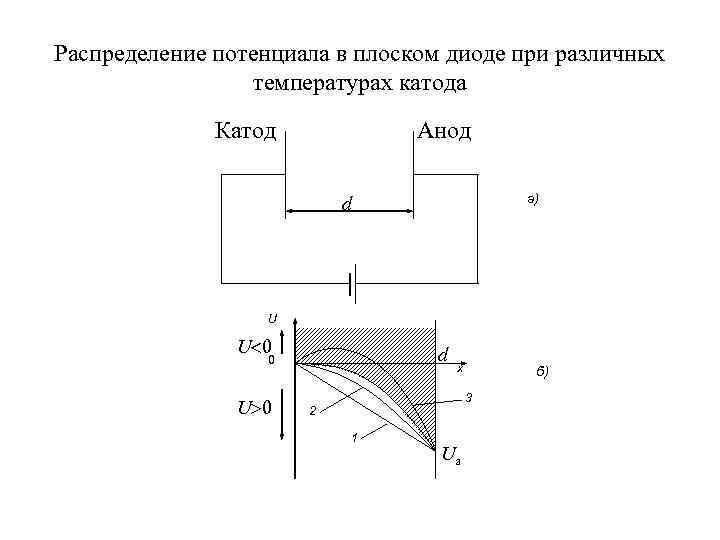

Распределение потенциала в плоском диоде при различных температурах катода Катод Анод а) d U U 0 d 0 U 0 x б) 3 2 1 Ua

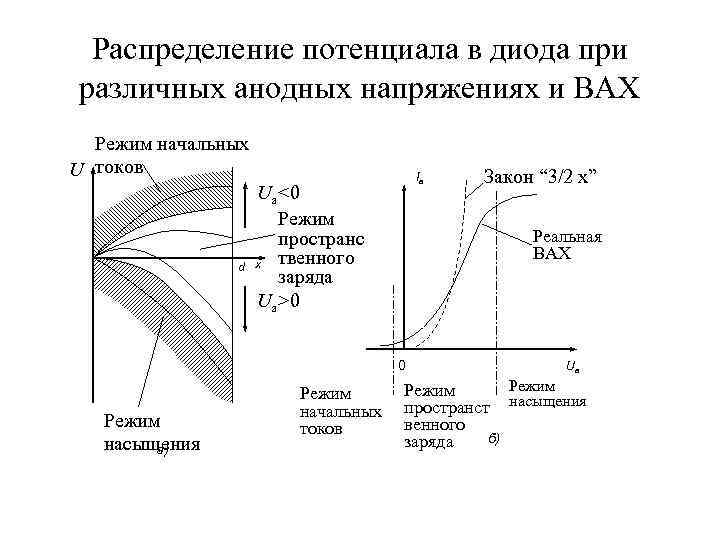

Распределение потенциала в диода при различных анодных напряжениях и ВАХ Режим начальных U токов d Ia Ua<0 Режим пространс x твенного заряда Ua>0 Реальная ВАХ 0 Режим насыщения а) Режим начальных токов Закон “ 3/2 x” Ua Режим пространст насыщения венного б) заряда
К выводу уравнения ВАХ диода

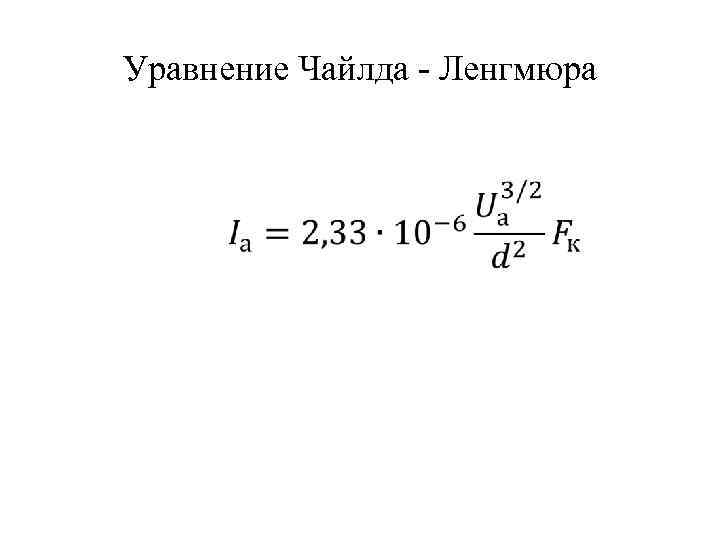

Уравнение Чайлда - Ленгмюра

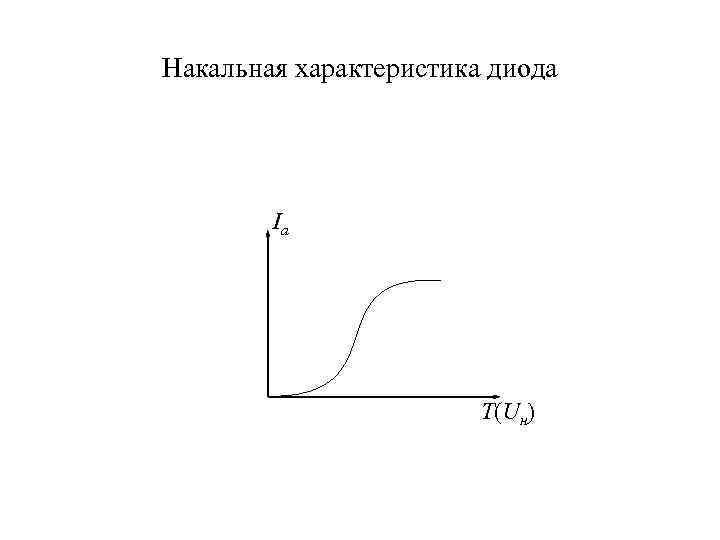

Накальная характеристика диода Ia T(Uн)

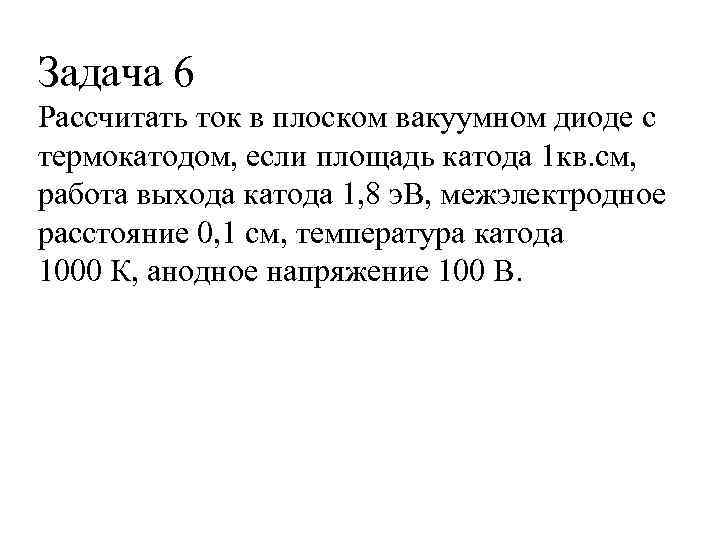

Задача 6 Рассчитать ток в плоском вакуумном диоде с термокатодом, если площадь катода 1 кв. см, работа выхода катода 1, 8 э. В, межэлектродное расстояние 0, 1 см, температура катода 1000 К, анодное напряжение 100 В.

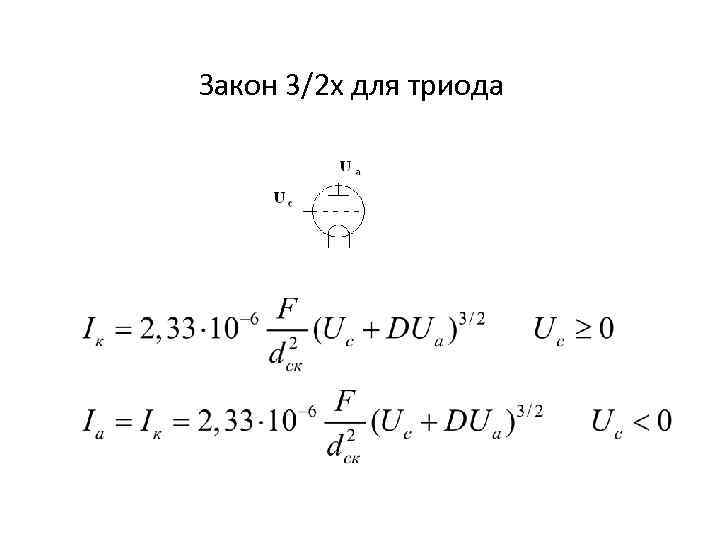

Закон 3/2 х для триода

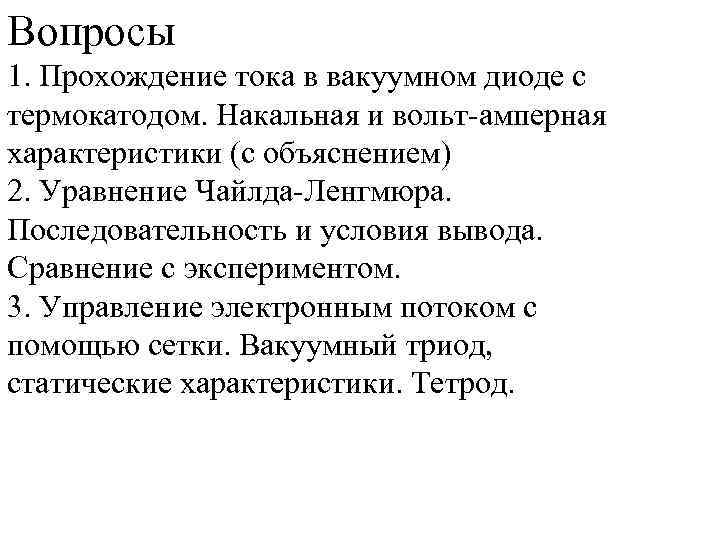

Вопросы 1. Прохождение тока в вакуумном диоде с термокатодом. Накальная и вольт-амперная характеристики (с объяснением) 2. Уравнение Чайлда-Ленгмюра. Последовательность и условия вывода. Сравнение с экспериментом. 3. Управление электронным потоком с помощью сетки. Вакуумный триод, статические характеристики. Тетрод.
