Электроустановочные изделия

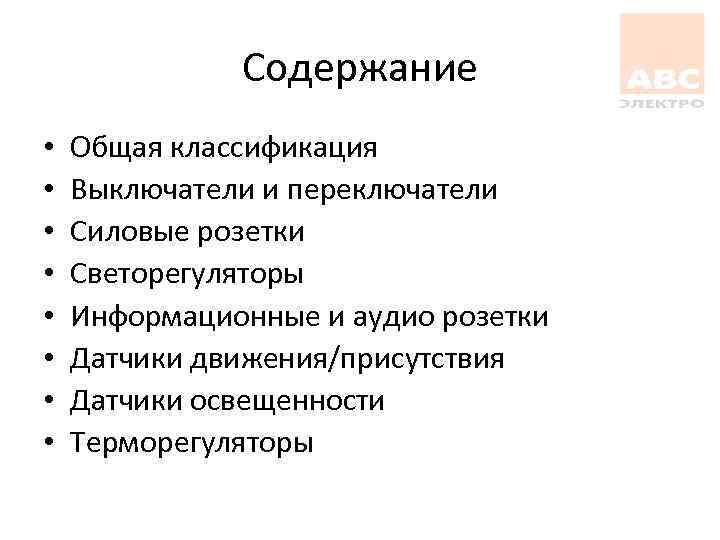

Содержание • • Общая классификация Выключатели и переключатели Силовые розетки Светорегуляторы Информационные и аудио розетки Датчики движения/присутствия Датчики освещенности Терморегуляторы
Классификация • Тип монтажа Адаптер для открытой установки ЭУИ с/у + скрытая установка (с/у) + открытая установка (о/у)

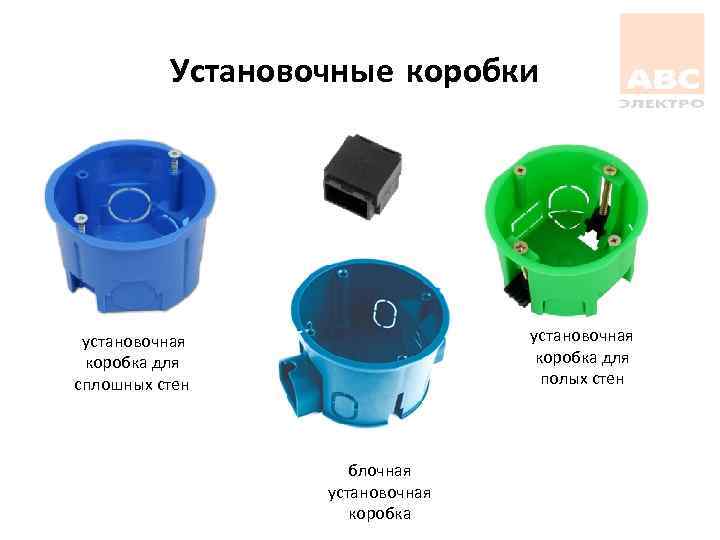

Установочные коробки установочная коробка для полых стен установочная коробка для сплошных стен блочная установочная коробка

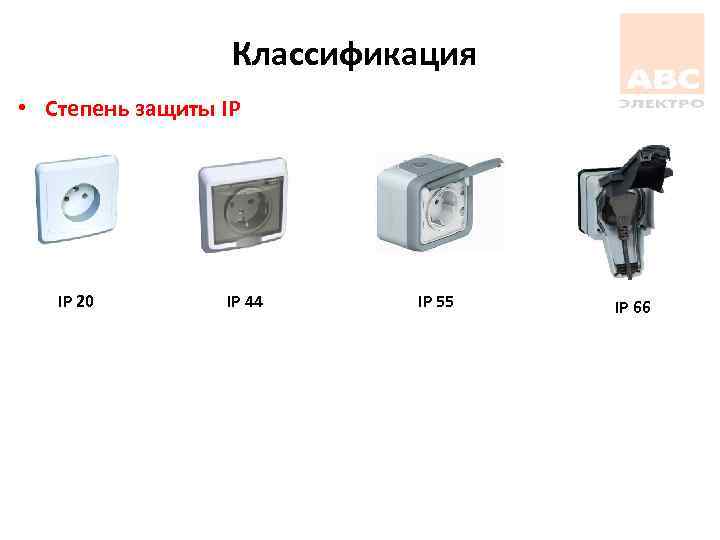

Классификация • Степень защиты IP 20 IP 44 IP 55 IP 66
Степень защиты IP

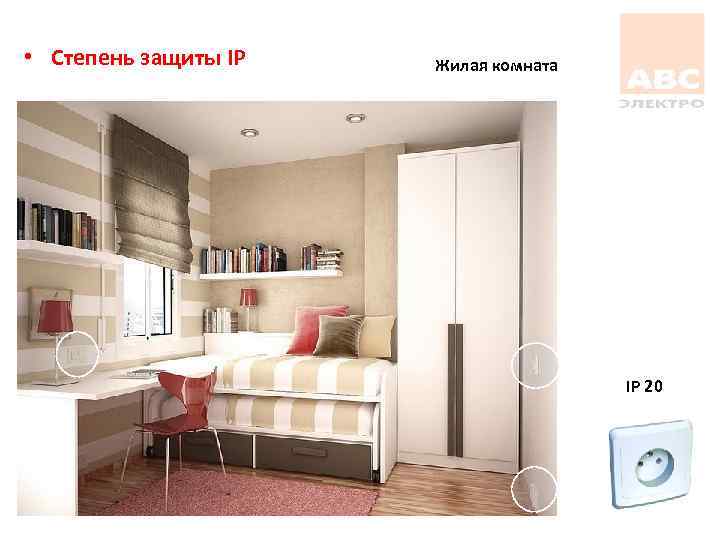

• Степень защиты IP Жилая комната IP 20

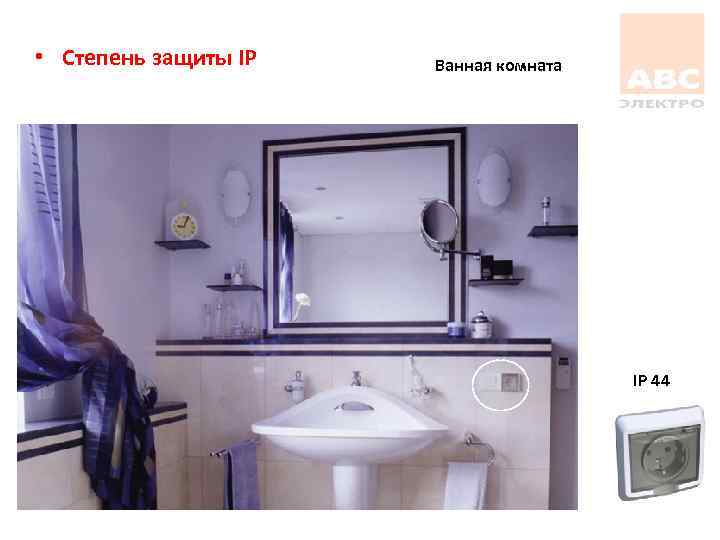

• Степень защиты IP Ванная комната IP 44

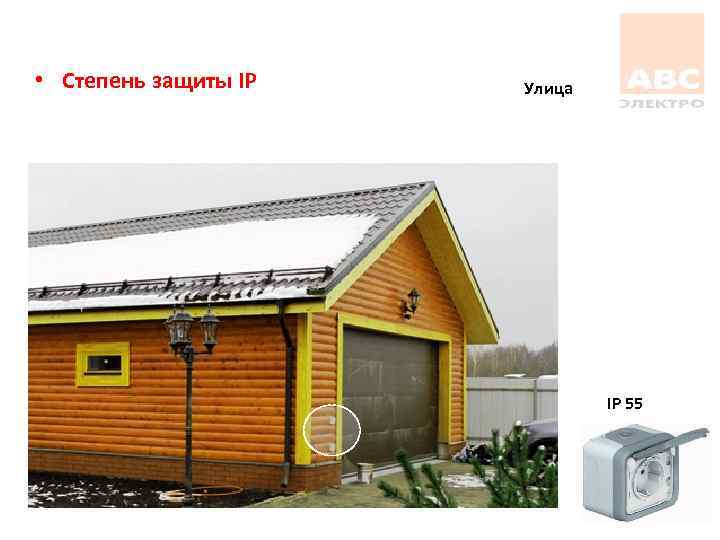

• Степень защиты IP Улица IP 55

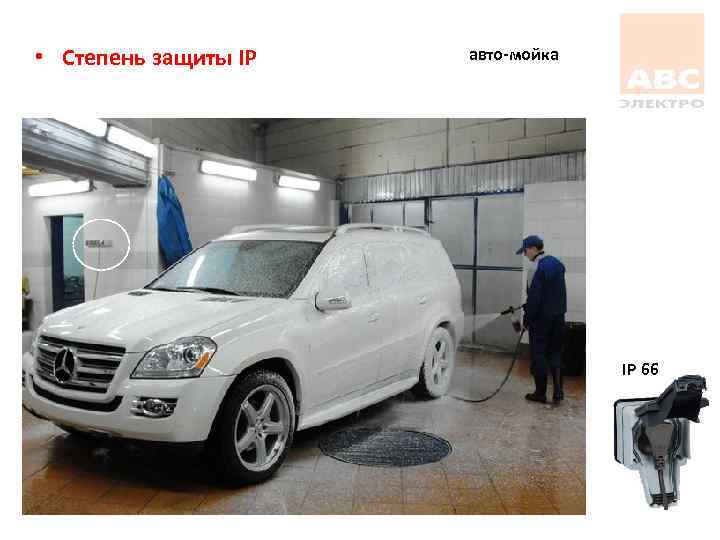

• Степень защиты IP авто-мойка IP 66
Классификация • Комплектация - Рамочная серия - Моноблочная серия - Модульная серия - «Этюд» SE - «Unica» SE - «Zenit» ABB - «Хит» SE - «Basic 55» ABB - «Axolute» BTicino - «Прима» SE - «Valena» Legrand - «Living-light» BTicino

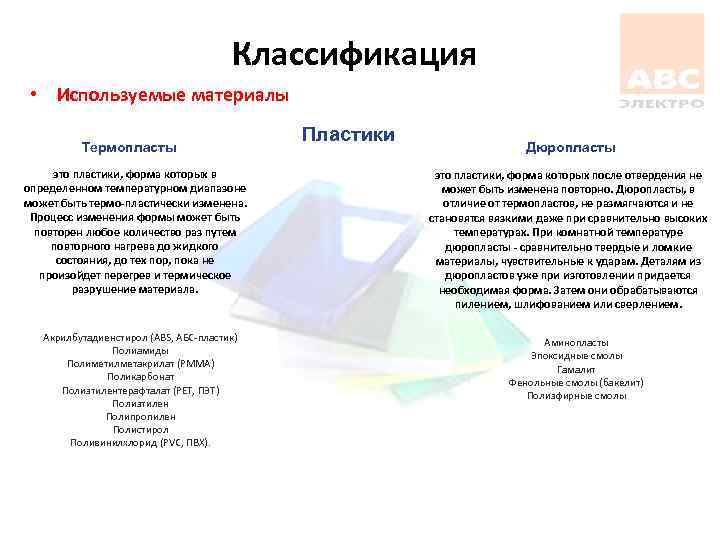

Классификация • Используемые материалы Термопласты это пластики, форма которых в определенном температурном диапазоне может быть термо-пластически изменена. Процесс изменения формы может быть повторен любое количество раз путем повторного нагрева до жидкого состояния, до тех пор, пока не произойдет перегрев и термическое разрушение материала. Акрилбутадиенстирол (АBS, АБС-пластик) Полиамиды Полиметилметакрилат (PMMA) Поликарбонат Полиэтилентерафталат (PET, ПЭТ) Полиэтилен Полипропилен Полистирол Поливинилхлорид (PVC, ПВХ). Пластики Дюропласты это пластики, форма которых после отвердения не может быть изменена повторно. Дюропласты, в отличие от термопластов, не размягчаются и не становятся вязкими даже при сравнительно высоких температурах. При комнатной температуре дюропласты - сравнительно твердые и ломкие материалы, чувствительные к ударам. Деталям из дюропластов уже при изготовлении придается необходимая форма. Затем они обрабатываются пилением, шлифованием или сверлением. Aминопласты Эпоксидные смолы Гамалит Фенольные смолы (бакелит) Полиэфирные смолы

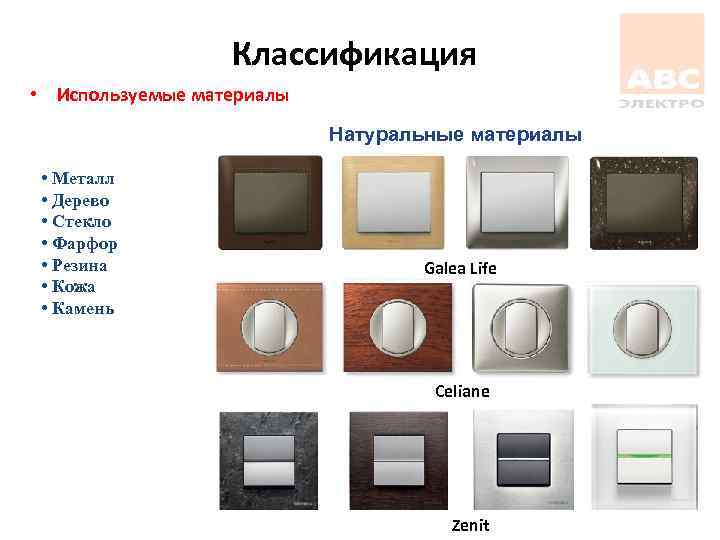

Классификация • Используемые материалы Натуральные материалы • Металл • Дерево • Стекло • Фарфор • Резина • Кожа • Камень Galea Life Celiane Zenit

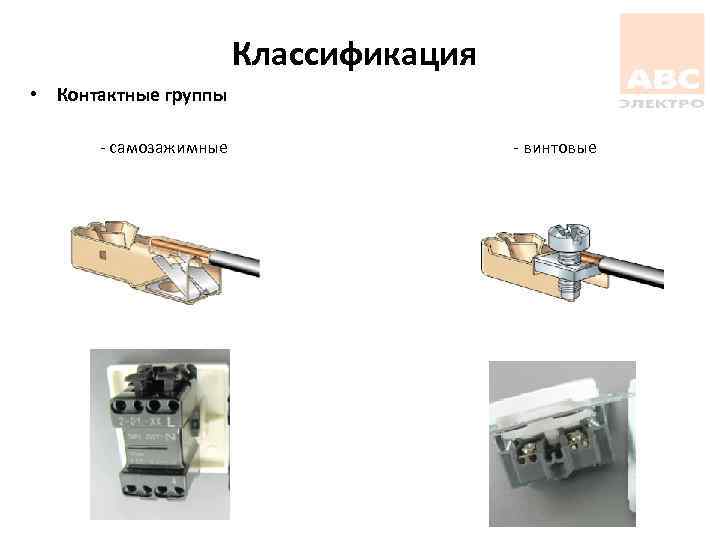

Классификация • Контактные группы - самозажимные - винтовые

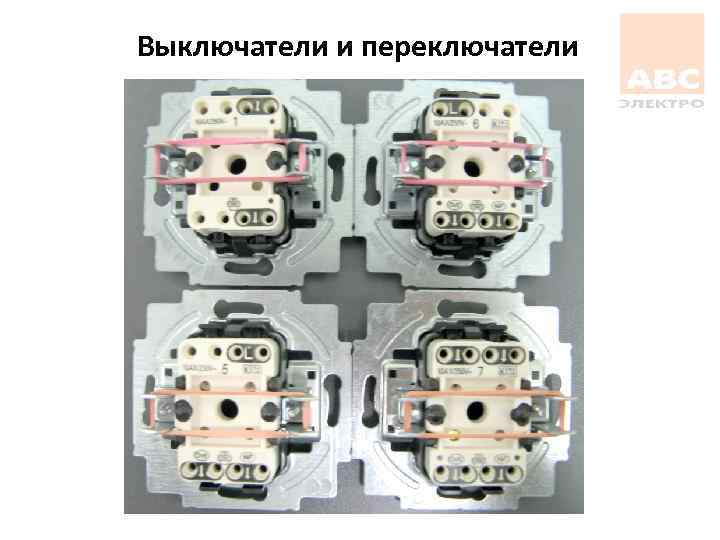

Выключатели и переключатели Выключатель – это устройство предназначенное для коммутации цепей электропроводки общего назначения напряжением до 250 В. -рассчитаны на ток 6/10/16 А и напряжение 250 В (x – люм. лампы); -свыше 40 000 циклов коммутации; -контакты с высоким содержанием серебра или посеребренные (кроме 6 А); выключателями на 6 А нельзя управлять индуктивными нагрузками (!); -для выключателей существует возможность подсветки положения или индикации состояния; - механизм изготовлен из высококачественного термопластика, не поддерживающего поверхностное горение; - винтовые или быстрозажимные клеммы рассчитаны на провод сечением до 2, 5 кв. мм.
Выключатели и переключатели Ассортимент Выключатель 1 -кл. без подсветки Выключатель 1 -кл. с подсветкой Выключатель 2 -кл. без подсветки Выключатель 1 -кл. с индикацией Выключатель 3 -кл. Выключатель для жалюзи

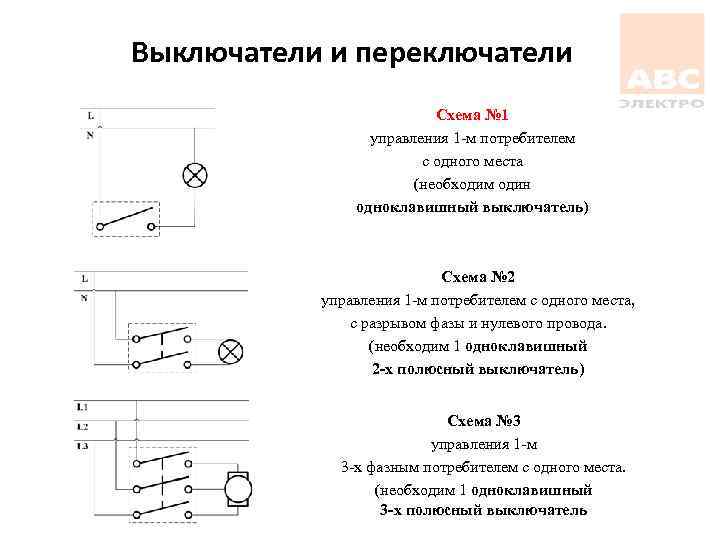

Выключатели и переключатели Схема № 1 управления 1 -м потребителем с одного места (необходим один одноклавишный выключатель) Схема № 2 управления 1 -м потребителем с одного места, с разрывом фазы и нулевого провода. (необходим 1 одноклавишный 2 -х полюсный выключатель) Схема № 3 управления 1 -м 3 -х фазным потребителем с одного места. (необходим 1 одноклавишный 3 -х полюсный выключатель
Выключатели и переключатели Схема № 5 управления 2 -мя потребителями с одного места (необходим один 2 -х клавишный выключатель) Схема № 6 управления 1 -м потребителем с двух мест (необходимы 2 переключателя) Схема № 7 управления 1 -м потребителем с 3 -х и более мест(необходимы 2 переключателя, один или несколько проходных /перекрестных/ выключателей)
Выключатели и переключатели

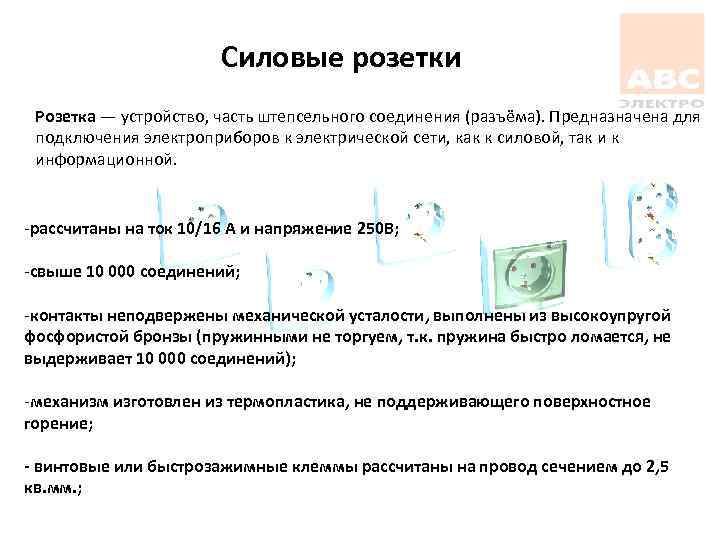

Силовые розетки Розетка — устройство, часть штепсельного соединения (разъёма). Предназначена для подключения электроприборов к электрической сети, как к силовой, так и к информационной. -рассчитаны на ток 10/16 А и напряжение 250 В; -свыше 10 000 соединений; -контакты неподвержены механической усталости, выполнены из высокоупругой фосфористой бронзы (пружинными не торгуем, т. к. пружина быстро ломается, не выдерживает 10 000 соединений); -механизм изготовлен из термопластика, не поддерживающего поверхностное горение; - винтовые или быстрозажимные клеммы рассчитаны на провод сечением до 2, 5 кв. мм. ;
Силовые розетки Стандарты розеток
Силовые розетки Ассортимент Розетка с зк Розетка с крышкой Розетка без зк Розетка со «шторками» Розетка двойная Розетка с катапультой Розетка без «шторок» Розетка с USB-разъемом

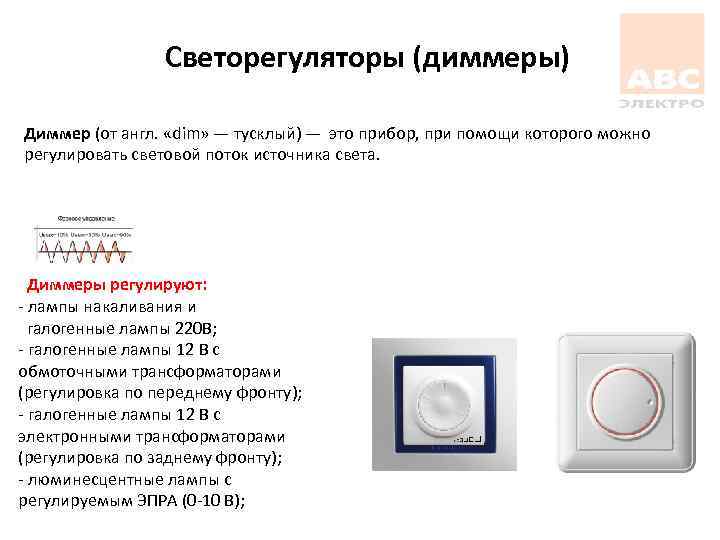

Светорегуляторы (диммеры) Диммер (от англ. «dim» — тусклый) — это прибор, при помощи которого можно регулировать световой поток источника света. Диммеры регулируют: - лампы накаливания и галогенные лампы 220 В; - галогенные лампы 12 В с обмоточными трансформаторами (регулировка по переднему фронту); - галогенные лампы 12 В с электронными трансформаторами (регулировка по заднему фронту); - люминесцентные лампы с регулируемым ЭПРА (0 -10 В);

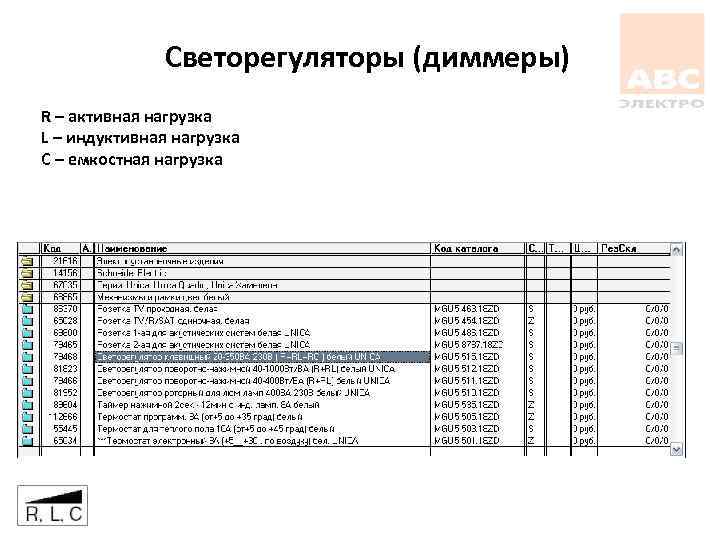

Светорегуляторы (диммеры) R – активная нагрузка L – индуктивная нагрузка С – емкостная нагрузка

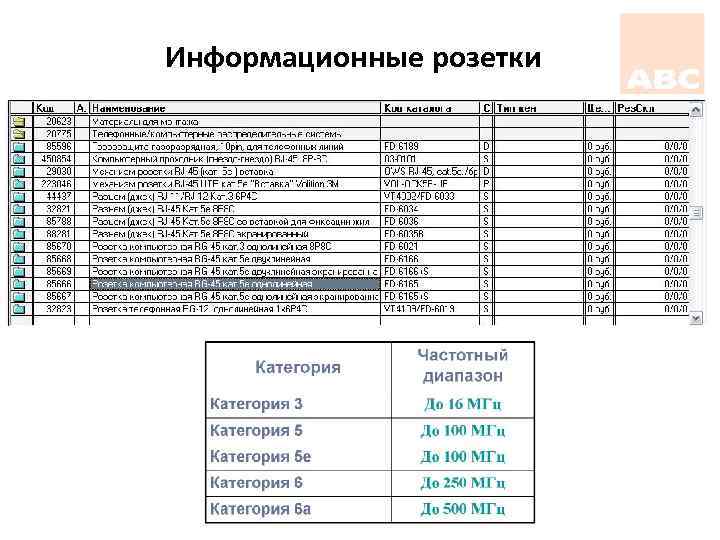

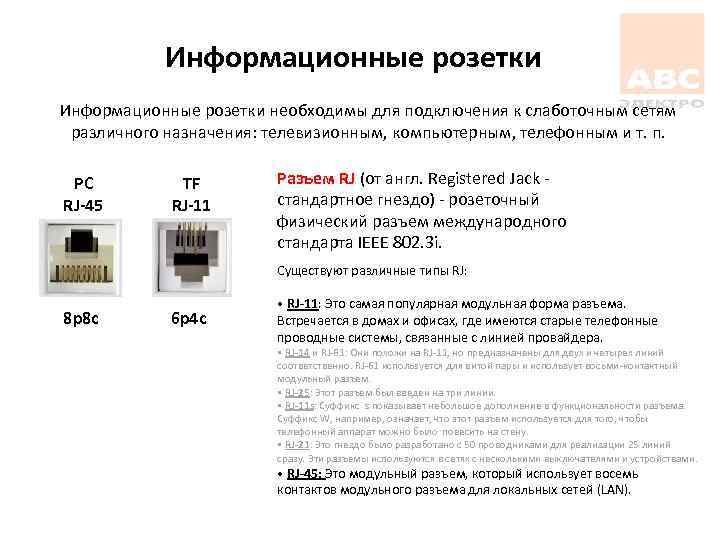

Информационные розетки необходимы для подключения к слаботочным сетям различного назначения: телевизионным, компьютерным, телефонным и т. п. PC RJ-45 TF RJ-11 Разъем RJ (от англ. Registered Jack - стандартное гнездо) - розеточный физический разъем международного стандарта IEEE 802. 3 i. Существуют различные типы RJ: 8 p 8 c 6 p 4 c • RJ-11: Это самая популярная модульная форма разъема. Встречается в домах и офисах, где имеются старые телефонные проводные системы, связанные с линией провайдера. • RJ-14 и RJ-61: Они похожи на RJ-11, но предназначены для двух и четырех линий соответственно. RJ-61 используется для витой пары и использует восьми-контактный модульный разъем. • RJ-25: Этот разъем был введен на три линии. • RJ-11 s: Суффикс s показывает небольшое дополнение в функциональности разъема. Суффикс W, например, означает, что этот разъем используется для того, чтобы телефонный аппарат можно было повесить на стену. • RJ-21: Это гнездо было разработано с 50 проводниками для реализации 25 линий сразу. Эти разъемы используются в сетях с несколькими выключателями и устройствами. • RJ-45: Это модульный разъем, который использует восемь контактов модульного разъема для локальных сетей (LAN).
Информационные розетки

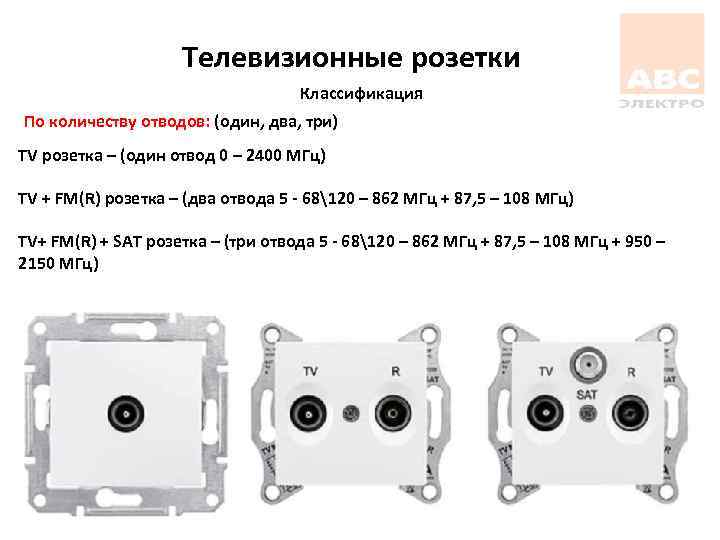

Телевизионные розетки Классификация По количеству отводов: (один, два, три) TV розетка – (один отвод 0 – 2400 МГц) TV + FM(R) розетка – (два отвода 5 - 68120 – 862 МГц + 87, 5 – 108 МГц) TV+ FM(R) + SAT розетка – (три отвода 5 - 68120 – 862 МГц + 87, 5 – 108 МГц + 950 – 2150 МГц)

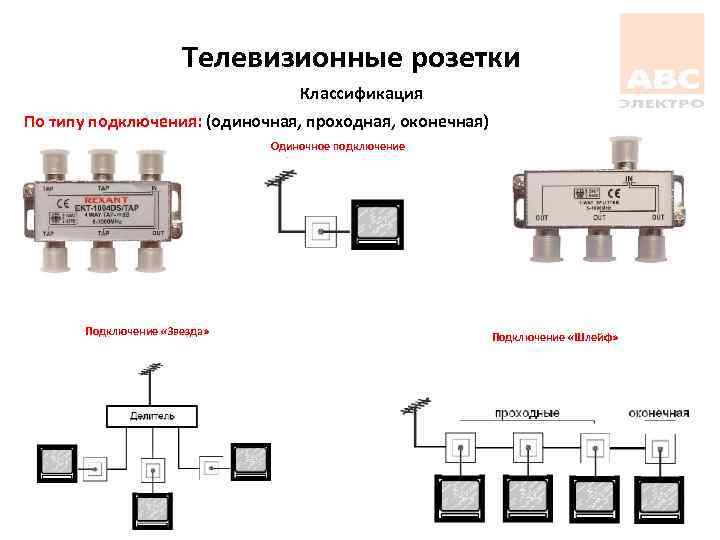

Телевизионные розетки Классификация По типу подключения: (одиночная, проходная, оконечная) Одиночное подключение Подключение «Звезда» Подключение «Шлейф»

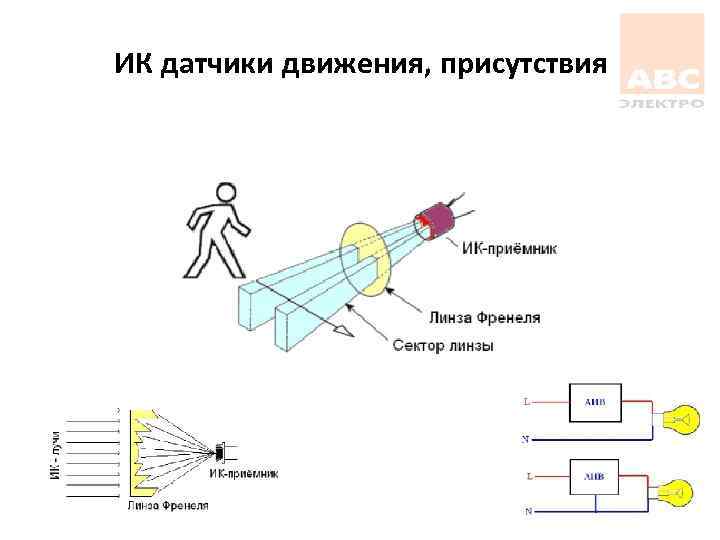

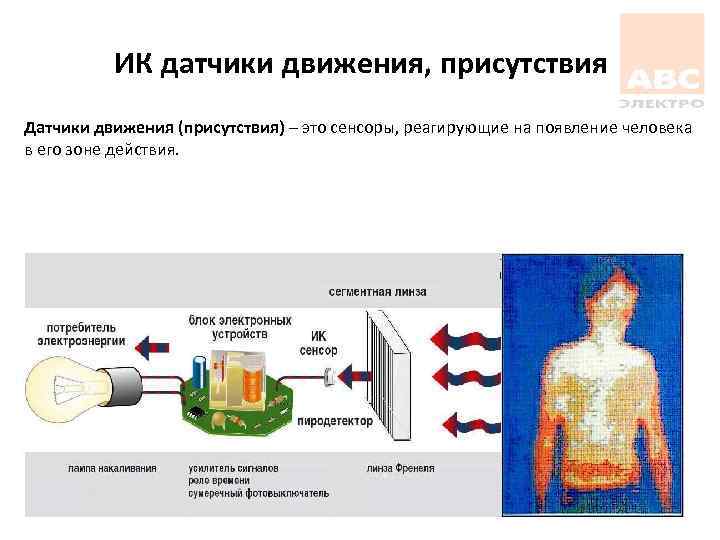

ИК датчики движения, присутствия Датчики движения (присутствия) – это сенсоры, реагирующие на появление человека в его зоне действия.
ИК датчики движения, присутствия
ИК датчики движения, присутствия - для настройки чувствительности датчика (SENS), настраивается яркость ИК света, на которую должен реагировать датчик - для установки времени задержки отключения освещения (TIME) – максимального интервала между появлениями сигнала на фотоэлементе. Если за это время сигнал не меняется, датчиком отключит освещениение, вентиляцию – все что подключено к датчику. - (LUX) для настройки порогового значения по освещенности естественным светом (от окон, балкона и т. п. ). Света от окон достаточно - при обнаружении человека светильники не включаются.

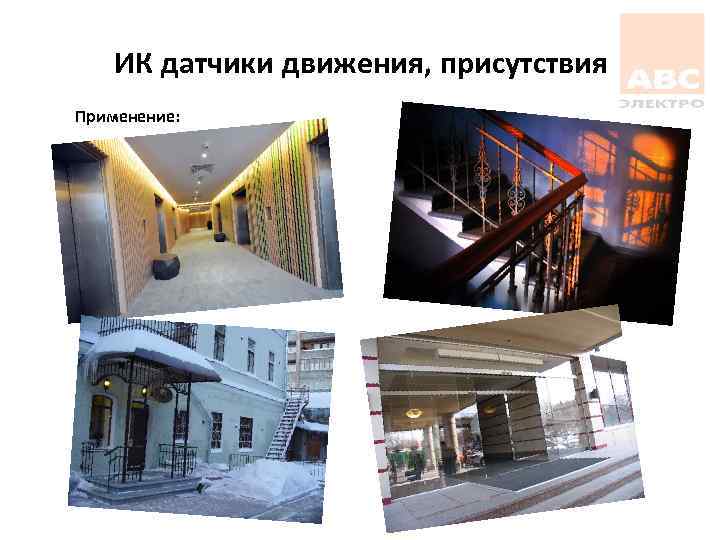

ИК датчики движения, присутствия Применение:

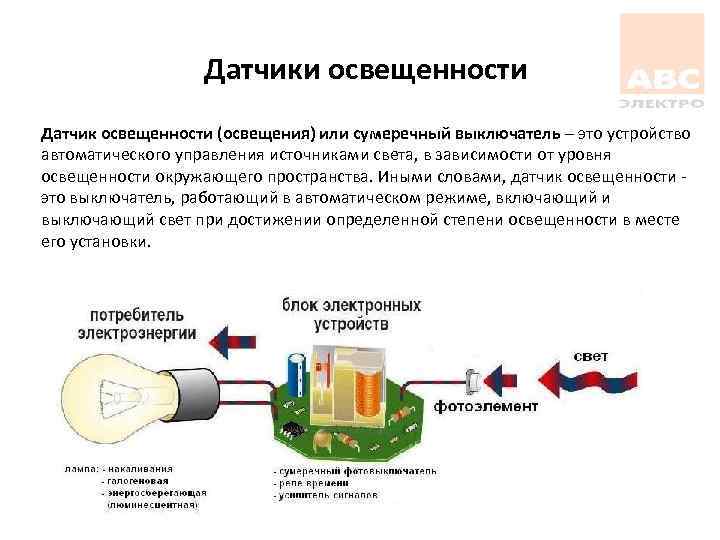

Датчики освещенности Датчик освещенности (освещения) или сумеречный выключатель – это устройство автоматического управления источниками света, в зависимости от уровня освещенности окружающего пространства. Иными словами, датчик освещенности - это выключатель, работающий в автоматическом режиме, включающий и выключающий свет при достижении определенной степени освещенности в месте его установки.
Датчики освещенности Классификация: - для установки как внутри помещения так и снаружи (различаются по степени защиты) - для установки на din-рейку электрощитка и отдельно стоящие - для внутреннего (монтаж в установочную коробку или подрозетник) и внешнего монтажа (накладные, наружные) - со встроенным или внешним фотоэлементом.
Датчики освещенности Применение:
Терморегуляторы (термостат) Терморегулятор — регулятор, автоматическое устройство для поддержания заданной температуры в различных тепловых установках. Терморегулятор обладает встроенным или выносным термодатчиком, который устанавливается в свободной зоне от прямого воздействия отопительных приборов и снабжает терморегулятор информацией о температуре воздуха из зоны расположения самого термодатчика. На основе этих данных терморегулятор управляет отопительными приборами в помещении. Классифицируются по различным признакам: - назначение; - способ монтажа(установки); - типы применяемых температурных датчиков; - функциональные возможности (программирование, дистанционное управление);

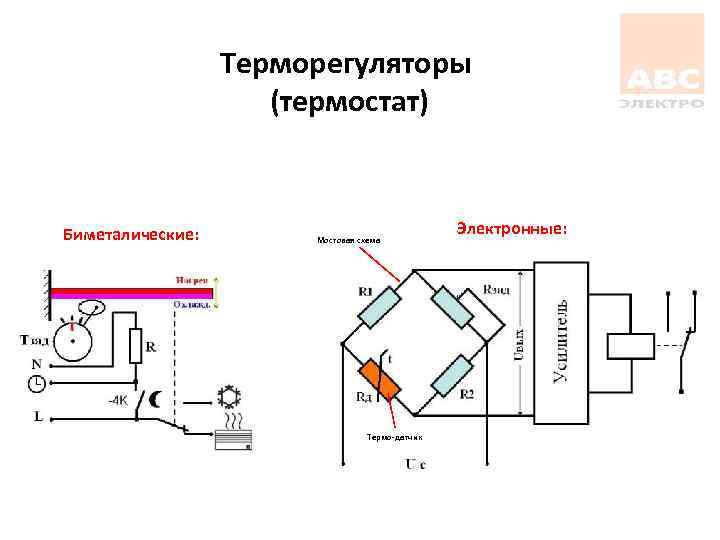

Терморегуляторы (термостат) Биметалические: Мостовая схема Термо-датчик Электронные:

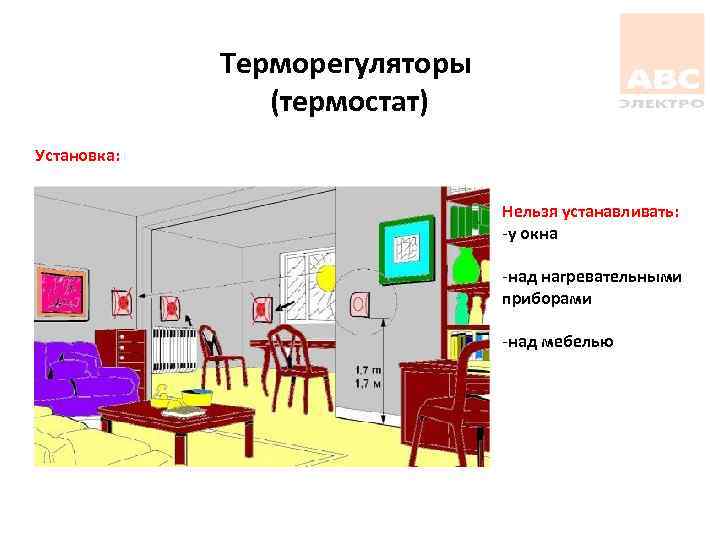

Терморегуляторы (термостат) Установка: Нельзя устанавливать: -у окна -над нагревательными приборами -над мебелью
