Электротехнологические установки как приемники электроэнергии Вакуумные дуговые

Электротехнологические установки как приемники электроэнергии

Вакуумные дуговые печи

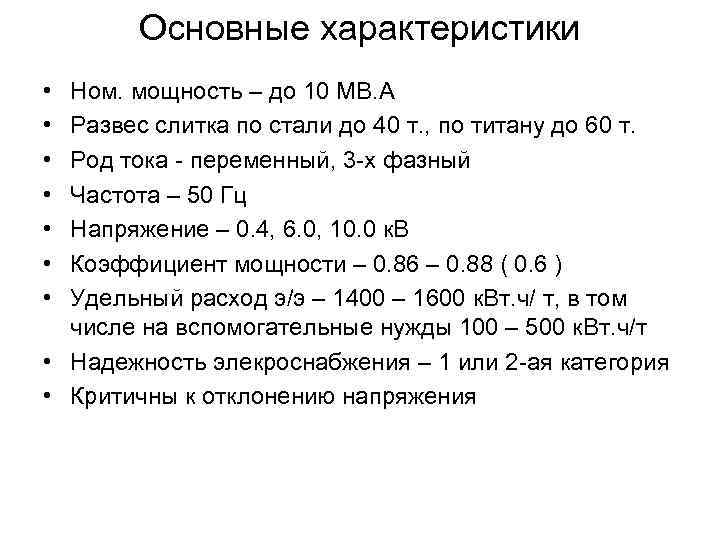

Основные характеристики • • Ном. мощность – до 10 МВ. А Развес слитка по стали до 40 т. , по титану до 60 т. Род тока - переменный, 3 -х фазный Частота – 50 Гц Напряжение – 0. 4, 6. 0, 10. 0 к. В Коэффициент мощности – 0. 86 – 0. 88 ( 0. 6 ) Удельный расход э/э – 1400 – 1600 к. Вт. ч/ т, в том числе на вспомогательные нужды 100 – 500 к. Вт. ч/т • Надежность элекроснабжения – 1 или 2 -ая категория • Критичны к отклонению напряжения

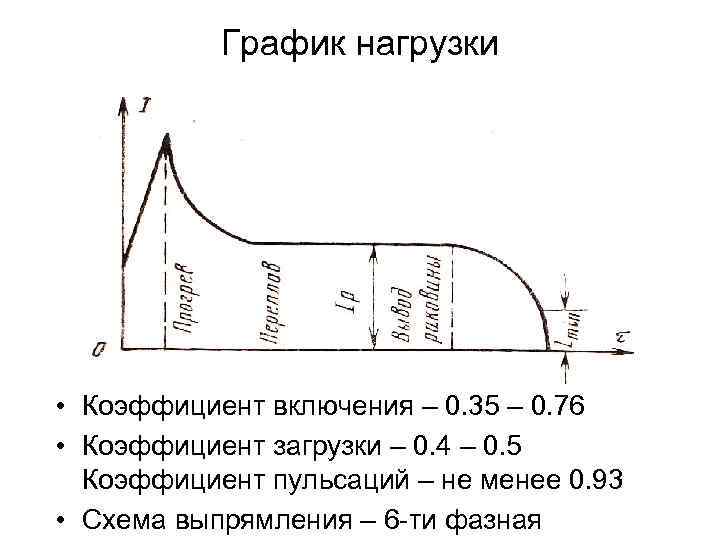

График нагрузки • Коэффициент включения – 0. 35 – 0. 76 • Коэффициент загрузки – 0. 4 – 0. 5 Коэффициент пульсаций – не менее 0. 93 • Схема выпрямления – 6 -ти фазная

Индукционные установки частотой 50 Гц

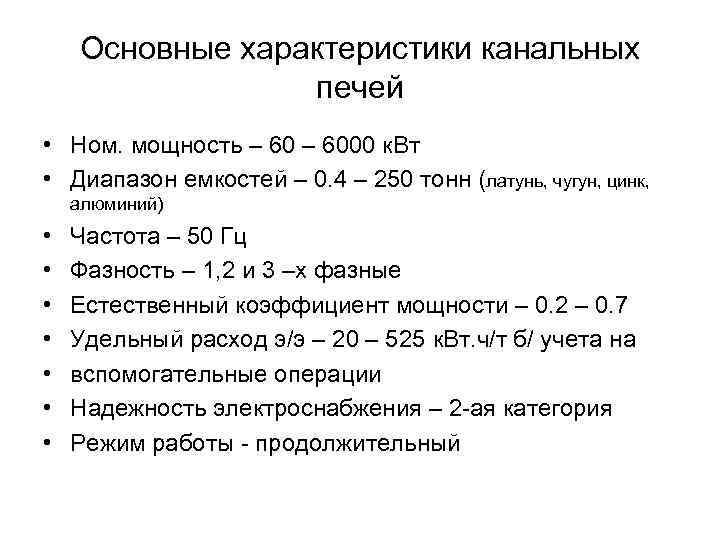

Основные характеристики канальных печей • Ном. мощность – 6000 к. Вт • Диапазон емкостей – 0. 4 – 250 тонн (латунь, чугун, цинк, алюминий) • • Частота – 50 Гц Фазность – 1, 2 и 3 –х фазные Естественный коэффициент мощности – 0. 2 – 0. 7 Удельный расход э/э – 20 – 525 к. Вт. ч/т б/ учета на вспомогательные операции Надежность электроснабжения – 2 -ая категория Режим работы - продолжительный

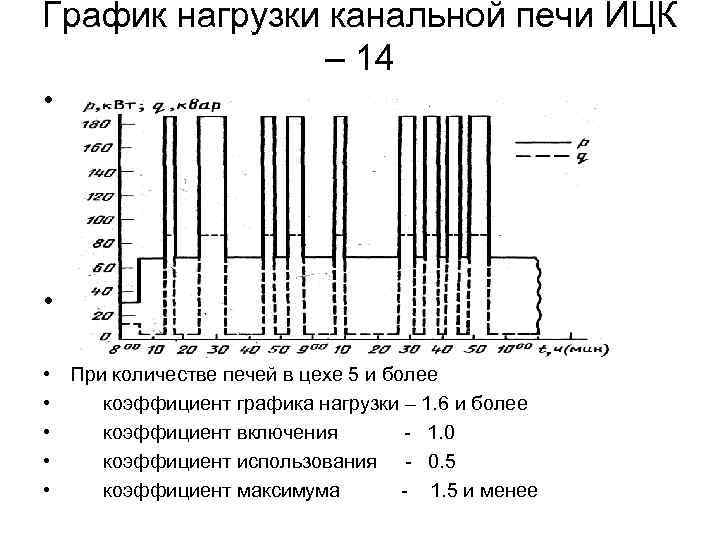

График нагрузки канальной печи ИЦК – 14 • • • При количестве печей в цехе 5 и более • коэффициент графика нагрузки – 1. 6 и более • коэффициент включения - 1. 0 • коэффициент использования - 0. 5 • коэффициент максимума - 1. 5 и менее

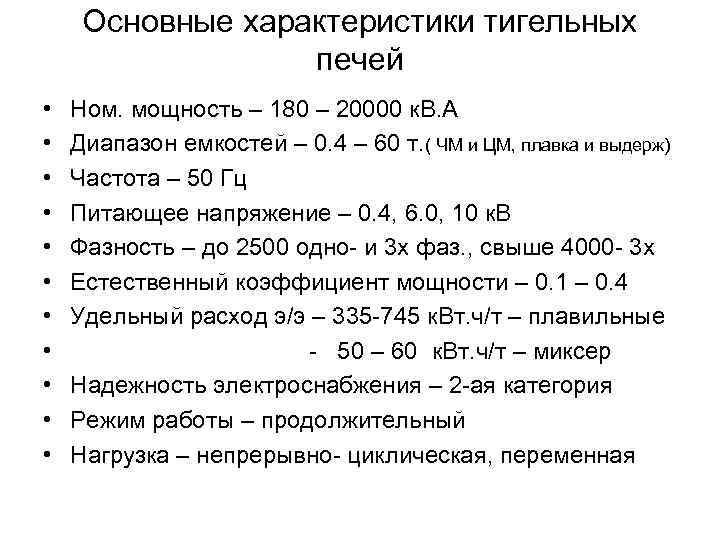

Основные характеристики тигельных печей • • • Ном. мощность – 180 – 20000 к. В. А Диапазон емкостей – 0. 4 – 60 т. ( ЧМ и ЦМ, плавка и выдерж) Частота – 50 Гц Питающее напряжение – 0. 4, 6. 0, 10 к. В Фазность – до 2500 одно- и 3 х фаз. , свыше 4000 - 3 х Естественный коэффициент мощности – 0. 1 – 0. 4 Удельный расход э/э – 335 -745 к. Вт. ч/т – плавильные - 50 – 60 к. Вт. ч/т – миксер Надежность электроснабжения – 2 -ая категория Режим работы – продолжительный Нагрузка – непрерывно- циклическая, переменная

График нагрузки печи – ИЧТ-2. 5 • Коэффициент формы – 1. 17 – 1. 26 • Коэффициент максимума – 1. 47 – 1. 83 • Коэффициент включения – 0. 68 – 0. 8

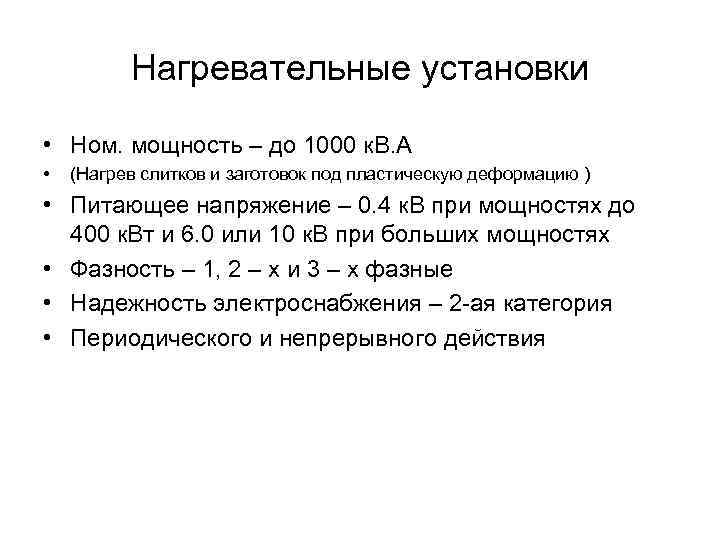

Нагревательные установки • Ном. мощность – до 1000 к. В. А • (Нагрев слитков и заготовок под пластическую деформацию ) • Питающее напряжение – 0. 4 к. В при мощностях до 400 к. Вт и 6. 0 или 10 к. В при больших мощностях • Фазность – 1, 2 – х и 3 – х фазные • Надежность электроснабжения – 2 -ая категория • Периодического и непрерывного действия

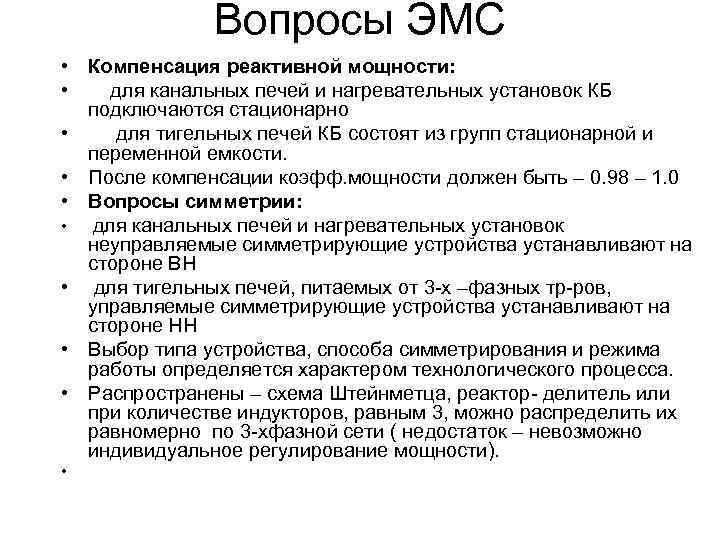

Вопросы ЭМС • Компенсация реактивной мощности: • для канальных печей и нагревательных установок КБ подключаются стационарно • для тигельных печей КБ состоят из групп стационарной и переменной емкости. • После компенсации коэфф. мощности должен быть – 0. 98 – 1. 0 • Вопросы симметрии: • для канальных печей и нагревательных установок неуправляемые симметрирующие устройства устанавливают на стороне ВН • для тигельных печей, питаемых от 3 -х –фазных тр-ров, управляемые симметрирующие устройства устанавливают на стороне НН • Выбор типа устройства, способа симметрирования и режима работы определяется характером технологического процесса. • Распространены – схема Штейнметца, реактор- делитель или при количестве индукторов, равным 3, можно распределить их равномерно по 3 -хфазной сети ( недостаток – невозможно индивидуальное регулирование мощности). •

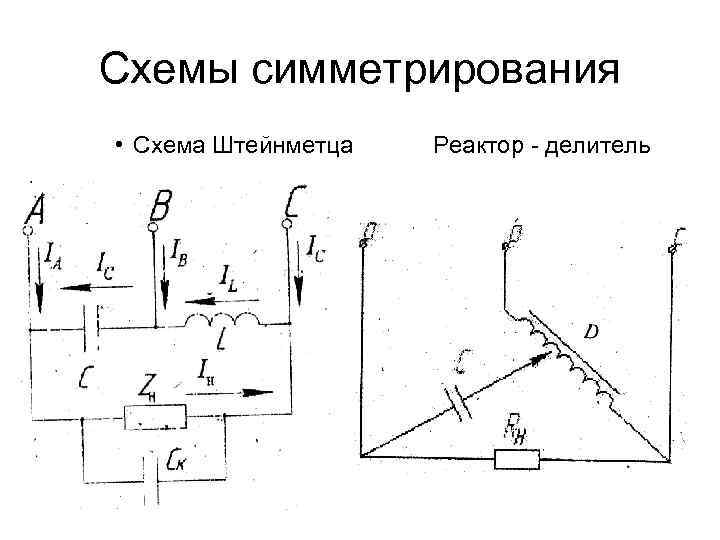

Схемы симметрирования • Схема Штейнметца Реактор - делитель

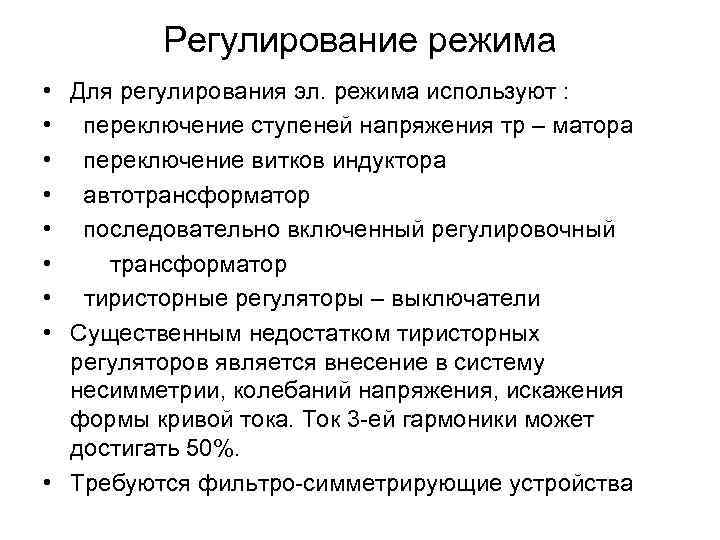

Регулирование режима • Для регулирования эл. режима используют : • переключение ступеней напряжения тр – матора • переключение витков индуктора • автотрансформатор • последовательно включенный регулировочный • трансформатор • тиристорные регуляторы – выключатели • Существенным недостатком тиристорных регуляторов является внесение в систему несимметрии, колебаний напряжения, искажения формы кривой тока. Ток 3 -ей гармоники может достигать 50%. • Требуются фильтро-симметрирующие устройства

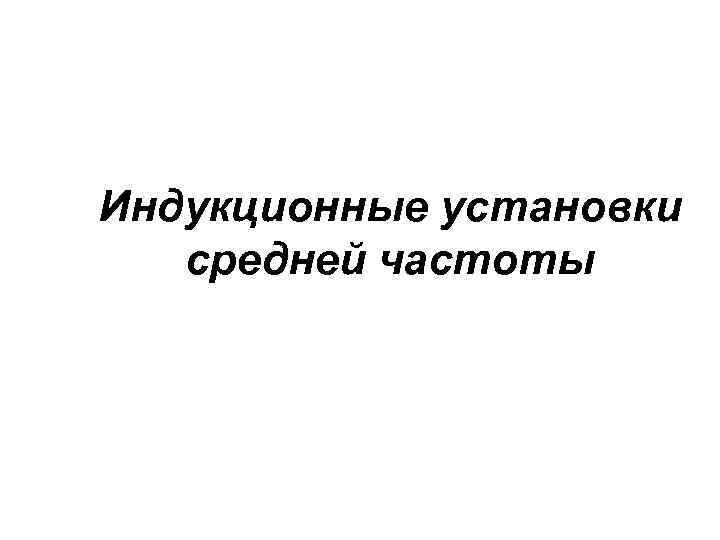

Индукционные установки средней частоты

Основные характеристики плавильных печей • Ном. мощность – 50 – 4200 к. Вт • Вместимость – 0. 01 – 10 тонн • ( сталь, особо чистые алюминиевые сплавы) • • Питающее напряжение – 0. 4, 6. 0 , 10 к. В Частота – 500, 1000, 2400 Гц Удельный расход э/э – 600 – 900 к. Вт. ч/т (откр. печи) 2000 – 3000 к. Вт. ч/т (вак. печи ) Естественный коэфф. мощности – 0. 2 – 0. 3 Надежность электроснабжения – 2 -ая категория Режим работы – продолжительный График нагрузки – цикличный, переменный

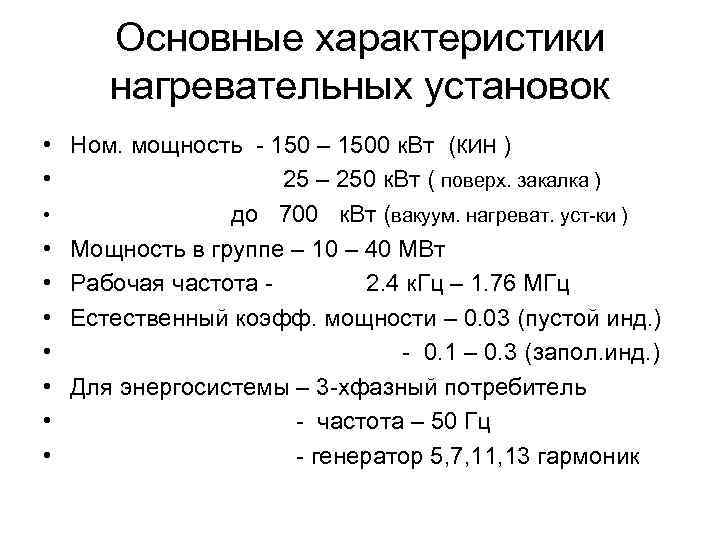

Основные характеристики нагревательных установок • Ном. мощность - 150 – 1500 к. Вт (КИН ) • 25 – 250 к. Вт ( поверх. закалка ) • до 700 к. Вт (вакуум. нагреват. уст-ки ) • Мощность в группе – 10 – 40 МВт • Рабочая частота 2. 4 к. Гц – 1. 76 МГц • Естественный коэфф. мощности – 0. 03 (пустой инд. ) • - 0. 1 – 0. 3 (запол. инд. ) • Для энергосистемы – 3 -хфазный потребитель • - частота – 50 Гц • - генератор 5, 7, 11, 13 гармоник

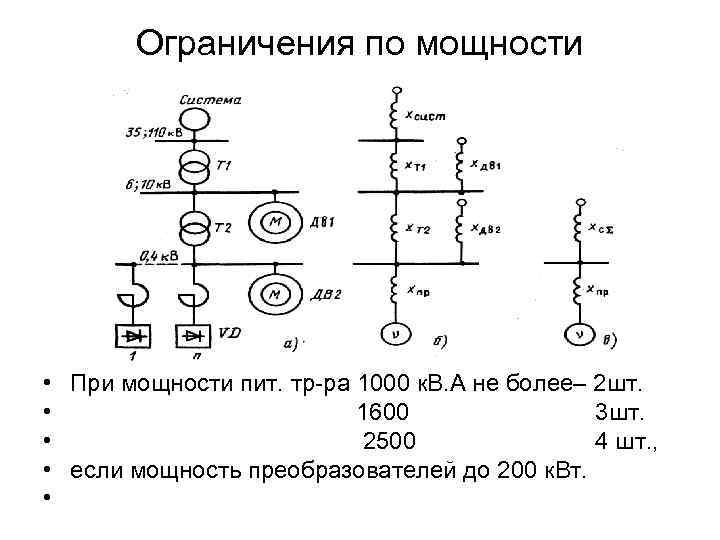

Ограничения по мощности • При мощности пит. тр-ра 1000 к. В. А не более– 2 шт. • 1600 3 шт. • 2500 4 шт. , • если мощность преобразователей до 200 к. Вт. •

Электрические печи сопротивления

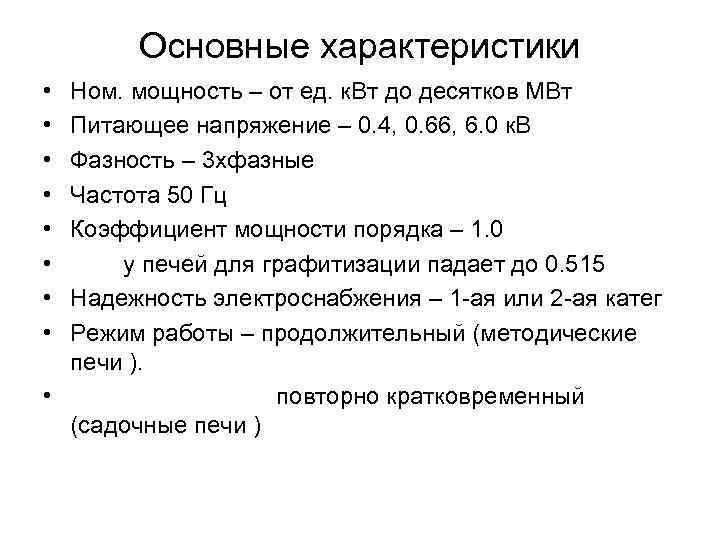

Основные характеристики • • Ном. мощность – от ед. к. Вт до десятков МВт Питающее напряжение – 0. 4, 0. 66, 6. 0 к. В Фазность – 3 хфазные Частота 50 Гц Коэффициент мощности порядка – 1. 0 у печей для графитизации падает до 0. 515 Надежность электроснабжения – 1 -ая или 2 -ая катег Режим работы – продолжительный (методические печи ). • повторно кратковременный (садочные печи )

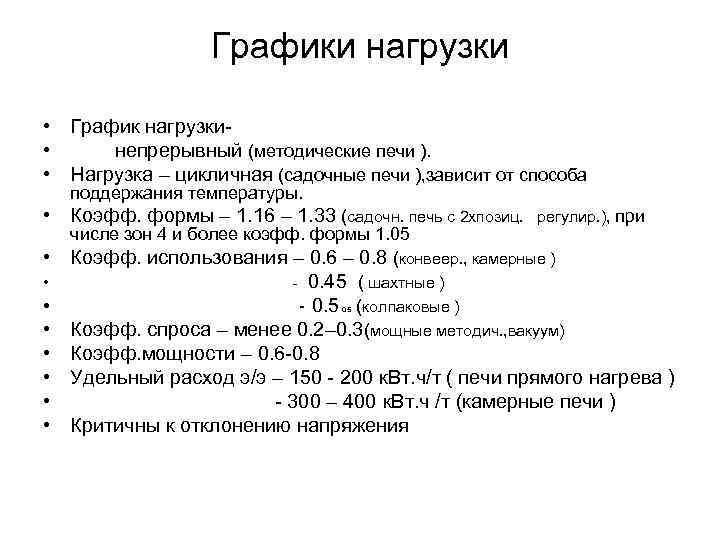

Графики нагрузки • График нагрузки • непрерывный (методические печи ). • Нагрузка – цикличная (садочные печи ), зависит от способа поддержания температуры. • Коэфф. формы – 1. 16 – 1. 33 (садочн. печь с 2 хпозиц. • • • регулир. ), при числе зон 4 и более коэфф. формы 1. 05 Коэфф. использования – 0. 6 – 0. 8 (конвеер. , камерные ) - 0. 45 ( шахтные ) - 0. 5 (колпаковые ) Коэфф. спроса – менее 0. 2– 0. 3(мощные методич. , вакуум) 0. 5 • • Коэфф. мощности – 0. 6 -0. 8 • Удельный расход э/э – 150 - 200 к. Вт. ч/т ( печи прямого нагрева ) • - 300 – 400 к. Вт. ч /т (камерные печи ) • Критичны к отклонению напряжения

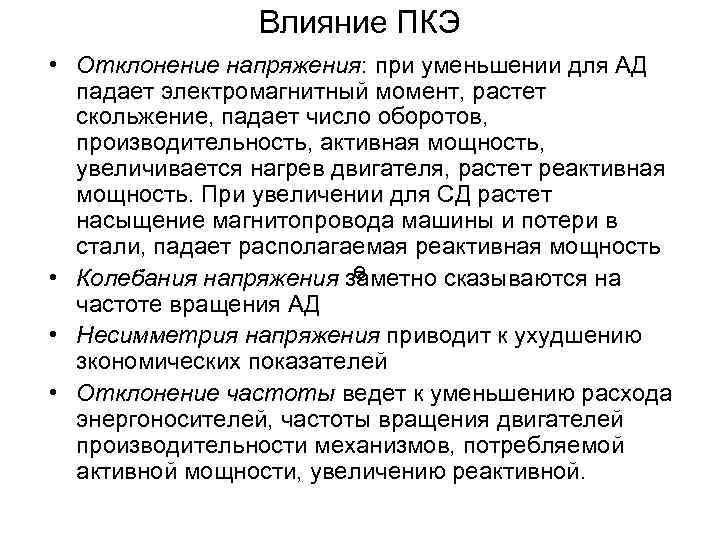

Влияние ПКЭ • Отклонение напряжения: при уменьшении для АД падает электромагнитный момент, растет скольжение, падает число оборотов, производительность, активная мощность, увеличивается нагрев двигателя, растет реактивная мощность. При увеличении для СД растет насыщение магнитопровода машины и потери в стали, падает располагаемая реактивная мощность е • Колебания напряжения заметно сказываются на частоте вращения АД • Несимметрия напряжения приводит к ухудшению зкономических показателей • Отклонение частоты ведет к уменьшению расхода энергоносителей, частоты вращения двигателей производительности механизмов, потребляемой активной мощности, увеличению реактивной.

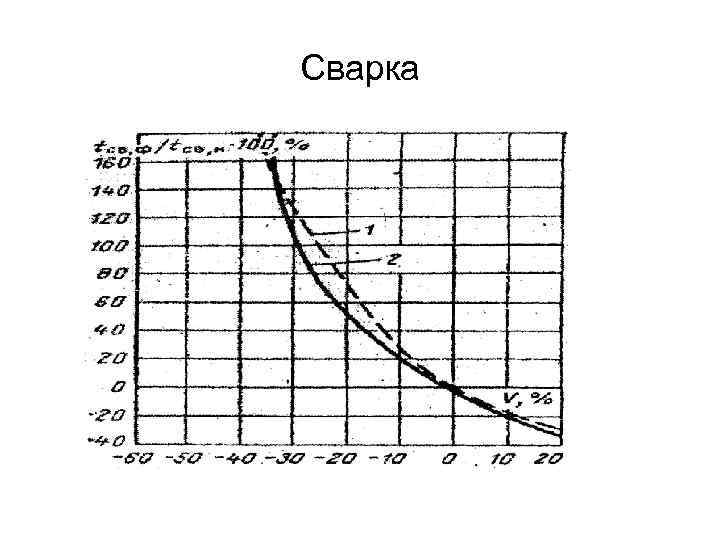

Сварка

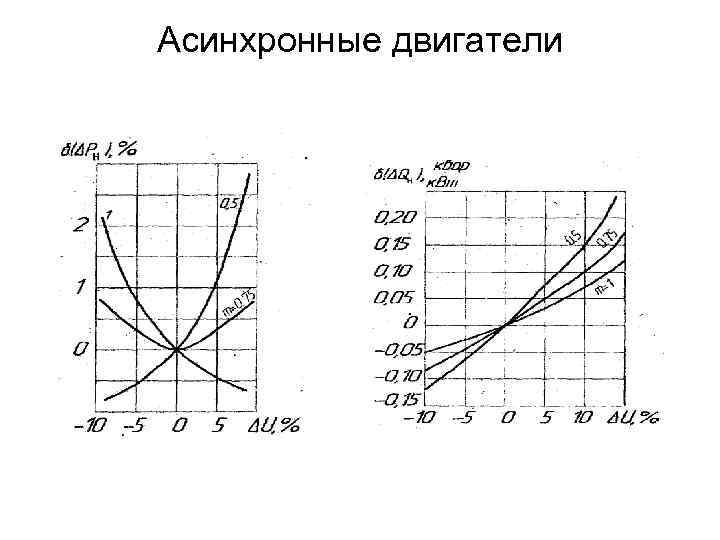

Асинхронные двигатели
