Электростанциялар туралы жалпы мәліметтер және оларды жәктеу Утешкалиева Ляззат Шынбулатовна (ФИО преподавателя) Uteshkalieva_lya@mail. ru Электростанциялар туралы жалпы мәліметтер және оларды жәктеу Утешкалиева Ляззат Шынбулатовна (ФИО преподавателя) Uteshkalieva_lya@mail. ru (Электронная почта преподавателя ) 1

Дәріс жоспары 1. Жалпы мәліметтер. 2. Электростанцияларды жіктеу. 3. Электрлік пайдалы әсер коэффициенті (ПӘК). Дәріс жоспары 1. Жалпы мәліметтер. 2. Электростанцияларды жіктеу. 3. Электрлік пайдалы әсер коэффициенті (ПӘК). 2

Жылу электрстанциялары (ЖЭС) Ағылып келу электрстанциялары (ПЭС) Жел электрстанциялары (ВЭС) Дизелдык электрстанциялары (ДЭС) Геотермалды Жылу электрстанциялары (ЖЭС) Ағылып келу электрстанциялары (ПЭС) Жел электрстанциялары (ВЭС) Дизелдык электрстанциялары (ДЭС) Геотермалды электрстанциялары (ГТЭС) Күн электрстанциялары (СЭС) Атом электрстанциялары (АЭС) Су электрстанциялары (ГЭС) Газтурбиналы электростанциялар (ГТЭС) Жылу электростанциялар –жылу электр орталықтары (ЖЭО) Конденсациялық электростанциялар (КЭС) Электростанциялар турлері 3

Органикалық отынды жағып жұмыс істейтін станциялардың электрлік ПӘК 4 Органикалық отынды жағып жұмыс істейтін станциялардың электрлік ПӘК 4

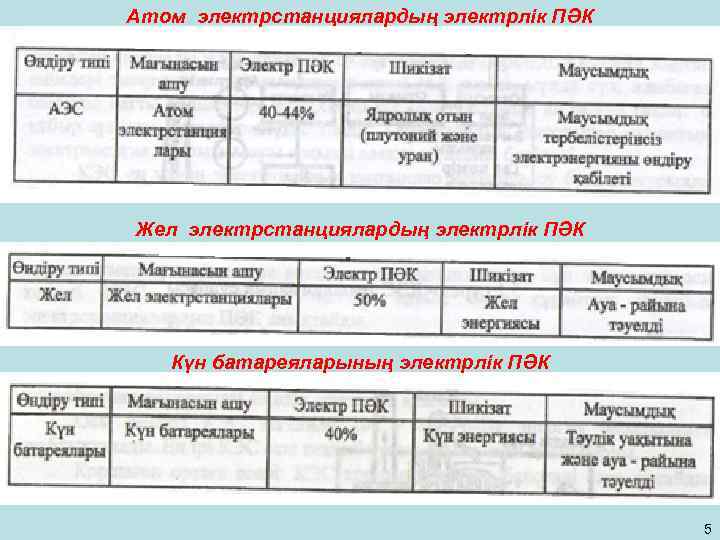

Атом электрстанциялардың электрлік ПӘК Жел электрстанциялардың электрлік ПӘК Күн батареяларының электрлік ПӘК 5 Атом электрстанциялардың электрлік ПӘК Жел электрстанциялардың электрлік ПӘК Күн батареяларының электрлік ПӘК 5

Электр жұйесінің қарапайымдатылған схемасы G – генераторы электроэнергии; Т – трансформаторы; Р – электрические Электр жұйесінің қарапайымдатылған схемасы G – генераторы электроэнергии; Т – трансформаторы; Р – электрические нагрузки; W – линии электропередачи (ЛЭП); АТ – автотрансформаторы 6

Электр және жылу энергиясын өндірудің блок-схемасы совмещенное производство раздельное производство 7 Электр және жылу энергиясын өндірудің блок-схемасы совмещенное производство раздельное производство 7

КЭС технологиялық схемасы 8 КЭС технологиялық схемасы 8

Конденсациялық жылу электр станциясының схемасы 1 - бункер; 2 –дробильная установка; 3 ' – Конденсациялық жылу электр станциясының схемасы 1 - бункер; 2 –дробильная установка; 3 ' – воздуходувка; 3 – топка; 4 – трубы; 5 - змеевик; 5' - барабан; 6 – труба; 7 – первая ступень турбины; 8 – вторая ступень турбины; 9 – генератор; 10 – выводы; 11 – водоем; 12 9 – насос; 13 – конденсатор; 14 – насос

Жылу электр станциясының жұйесі А – топливный тракт; Б – пароводяной тракт; В – Жылу электр станциясының жұйесі А – топливный тракт; Б – пароводяной тракт; В – газовоздушный тракт; Г – электротехническая часть; Д – система технического водоснабжения 10

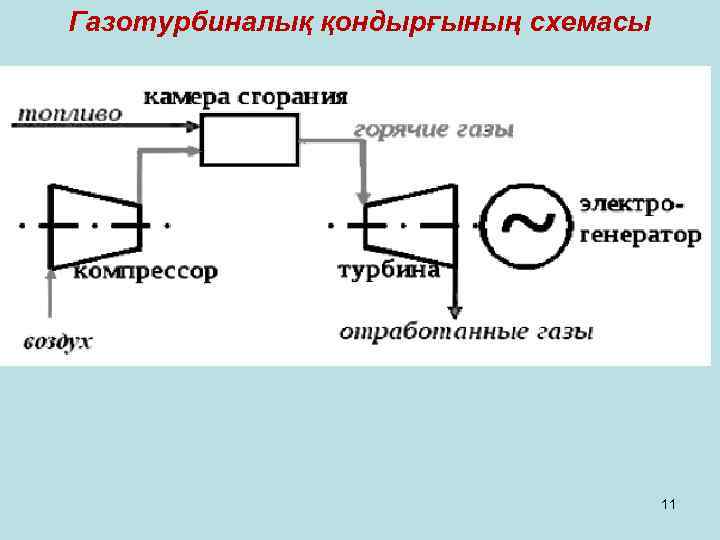

Газотурбиналық қондырғының схемасы 11 Газотурбиналық қондырғының схемасы 11

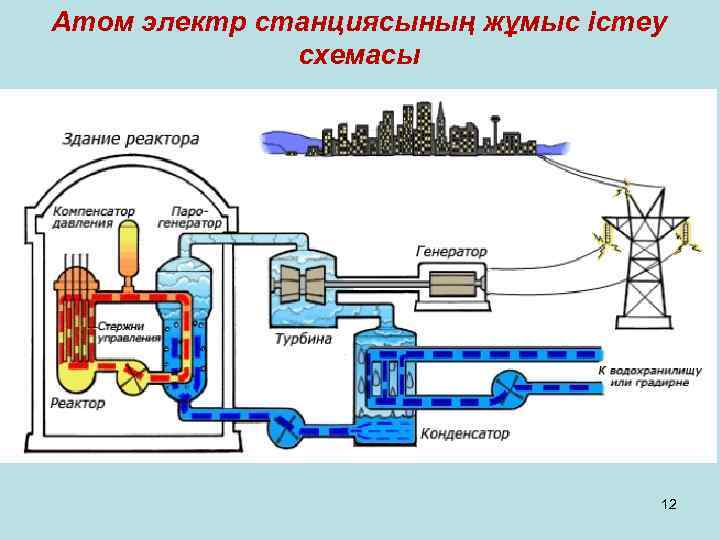

Атом электр станциясының жұмыс істеу схемасы 12 Атом электр станциясының жұмыс істеу схемасы 12

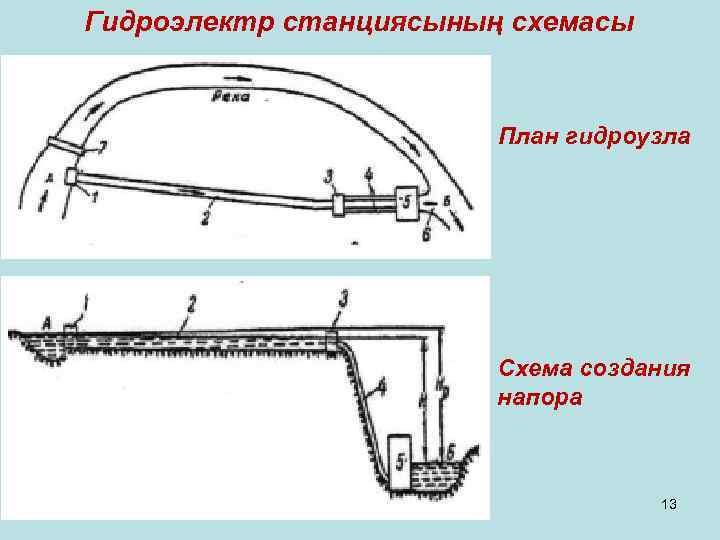

Гидроэлектр станциясының схемасы План гидроузла Схема создания напора 13 Гидроэлектр станциясының схемасы План гидроузла Схема создания напора 13

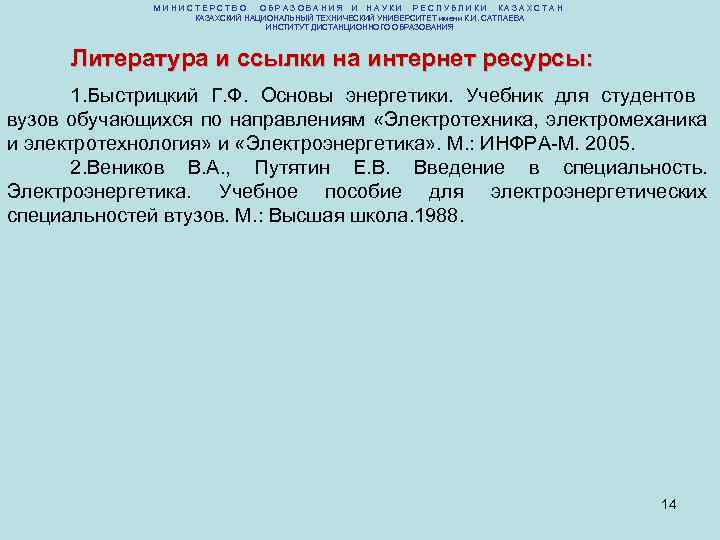

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К. И. САТПАЕВА ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ Литература и ссылки на интернет ресурсы: 1. Быстрицкий Г. Ф. Основы энергетики. Учебник для студентов вузов обучающихся по направлениям «Электротехника, электромеханика и электротехнология» и «Электроэнергетика» . М. : ИНФРА-М. 2005. 2. Веников В. А. , Путятин Е. В. Введение в специальность. Электроэнергетика. Учебное пособие для электроэнергетических специальностей втузов. М. : Высшая школа. 1988. 14
