Электрошлаковая сварка Выполнил Сухих А М Студент группы

Электрошлаковая сварка Выполнил: Сухих А. М Студент группы СП-013 -1

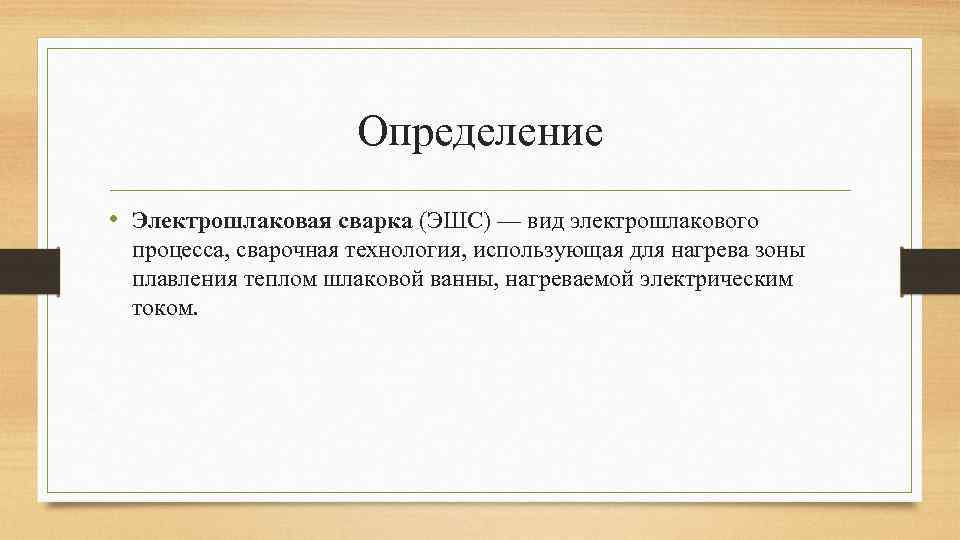

Определение • Электрошлаковая сварка (ЭШС) — вид электрошлакового процесса, сварочная технология, использующая для нагрева зоны плавления теплом шлаковой ванны, нагреваемой электрическим током.

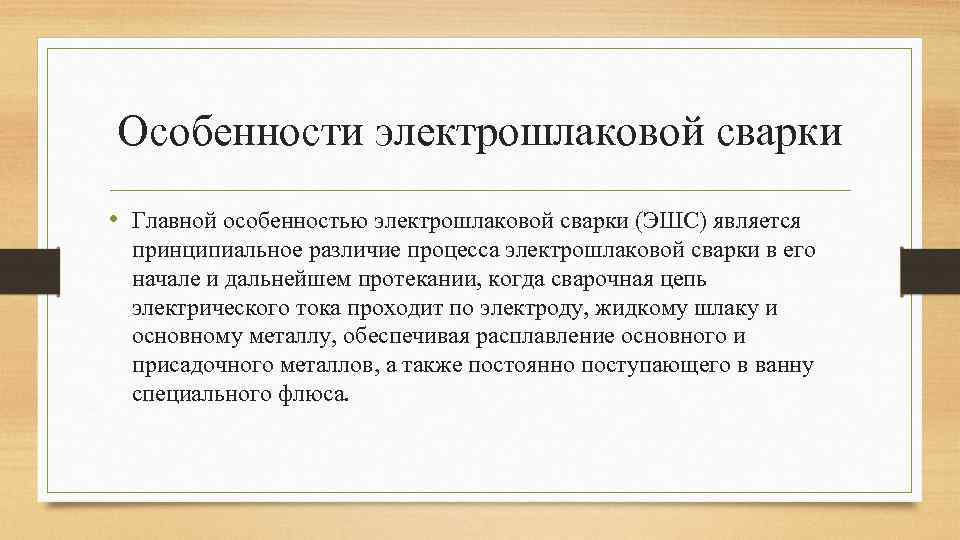

Особенности электрошлаковой сварки • Главной особенностью электрошлаковой сварки (ЭШС) является принципиальное различие процесса электрошлаковой сварки в его начале и дальнейшем протекании, когда сварочная цепь электрического тока проходит по электроду, жидкому шлаку и основному металлу, обеспечивая расплавление основного и присадочного металлов, а также постоянно поступающего в ванну специального флюса.

Особенности электрошлаковой сварки Процесс сварки является бездуговым. В отличие от дуговой сварки для расплавления основного и присадочного металлов используют теплоту, выделяющуюся при прохождении сварочного тока через расплавленный электропроводный шлак (флюс).

Особенности электрошлаковой сварки Затем электрод погружают в шлаковую ванну, горение дуги прекращается и ток начинает проходить через расплавленный шлак. Сварку выполняют снизу вверх чаще всего при вертикальном положении свариваемых деталей с зазором между ними. Для формирования шва по обе стороны зазора устанавливают медные ползуны-кристаллизаторы, охлаждаемые водой. По мере формирования шва ползуны перемещаются в направлении сварки.

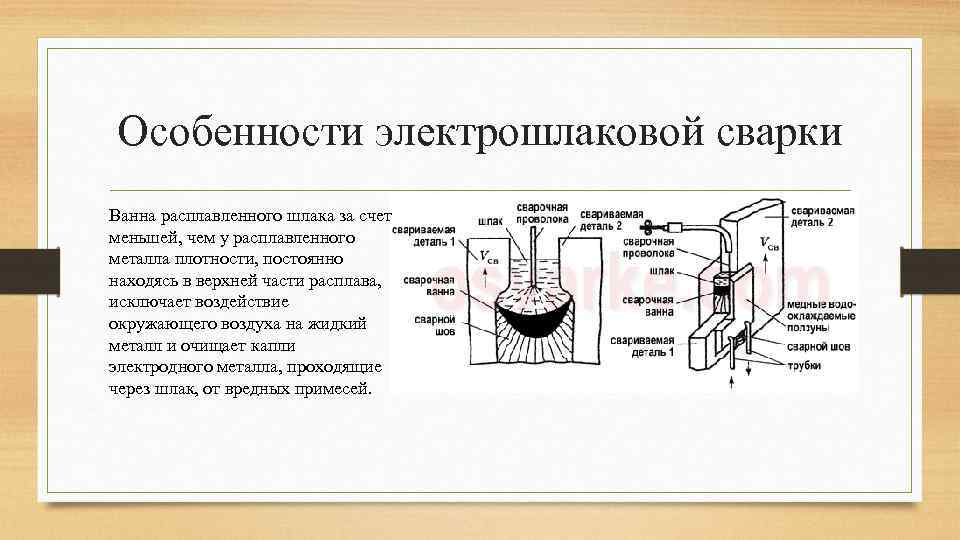

Особенности электрошлаковой сварки Ванна расплавленного шлака за счет меньшей, чем у расплавленного металла плотности, постоянно находясь в верхней части расплава, исключает воздействие окружающего воздуха на жидкий металл и очищает капли электродного металла, проходящие через шлак, от вредных примесей.

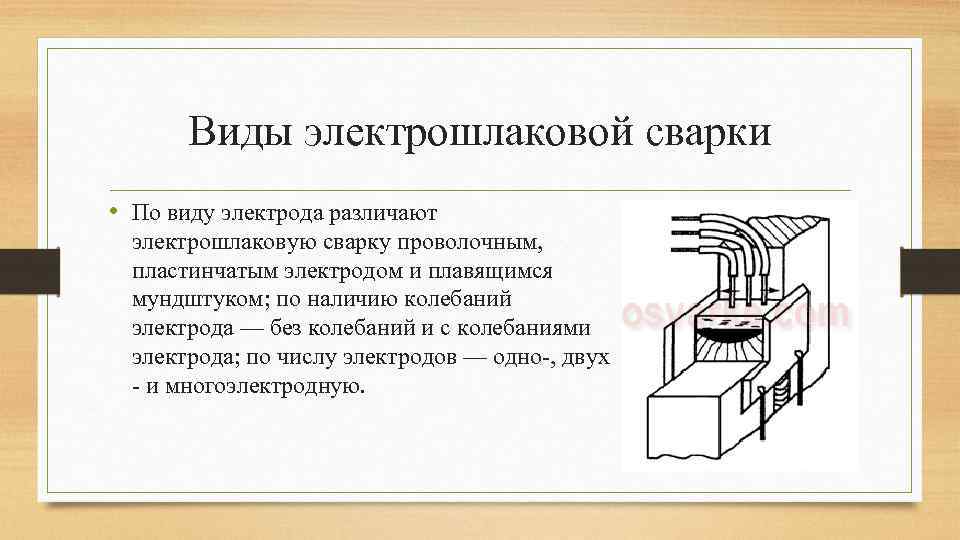

Виды электрошлаковой сварки • По виду электрода различают электрошлаковую сварку проволочным, пластинчатым электродом и плавящимся мундштуком; по наличию колебаний электрода — без колебаний и с колебаниями электрода; по числу электродов — одно-, двух - и многоэлектродную.

Достоинства и недостатки Достоинства: - возможность сварки за один проход деталей практически любой толщины; - вертикальное положение металлической ванны, повышенная температура ее верхней части и значительное время нахождения металла в расплавленном состоянии способствуют удалению газов и неметаллических включений из металла шва; - малый расход флюса, обычно не более 5% от массы наплавленного металла. Недостатки: - значительный перегрев металла околошовной зоны, что приводит к снижению пластических свойств, поэтому требуется, как правило, последующая высоко-температурная обработка для получения требуемых механических свойств сварного соединения; - этот вид сварки позволяет выполнять только вертикальные швы.

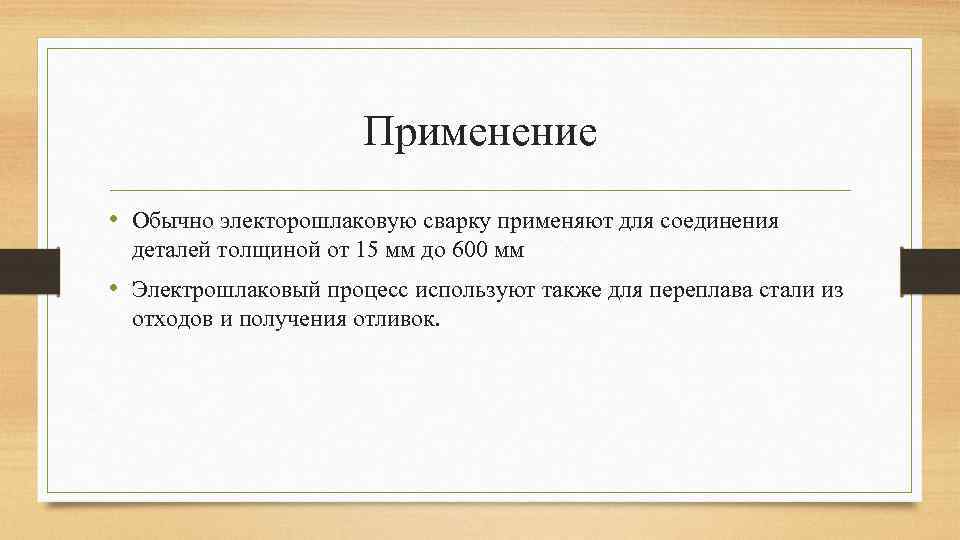

Применение • Обычно электорошлаковую сварку применяют для соединения деталей толщиной от 15 мм до 600 мм • Электрошлаковый процесс используют также для переплава стали из отходов и получения отливок.

СПАСИБО ЗА ВНИМАНИЕ
