Электрорадиоизмерительная аппаратура Тема занятия Измерение длительности сигнала Вопросы

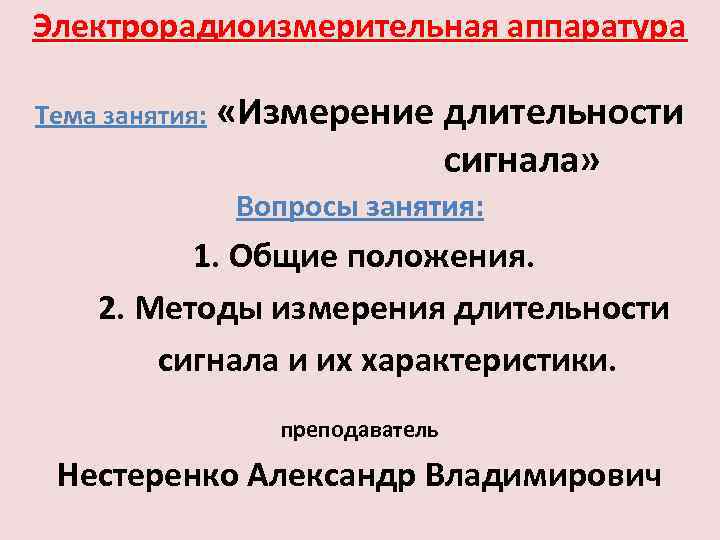

Электрорадиоизмерительная аппаратура Тема занятия: «Измерение длительности сигнала» Вопросы занятия: 1. Общие положения. 2. Методы измерения длительности сигнала и их характеристики. преподаватель Нестеренко Александр Владимирович

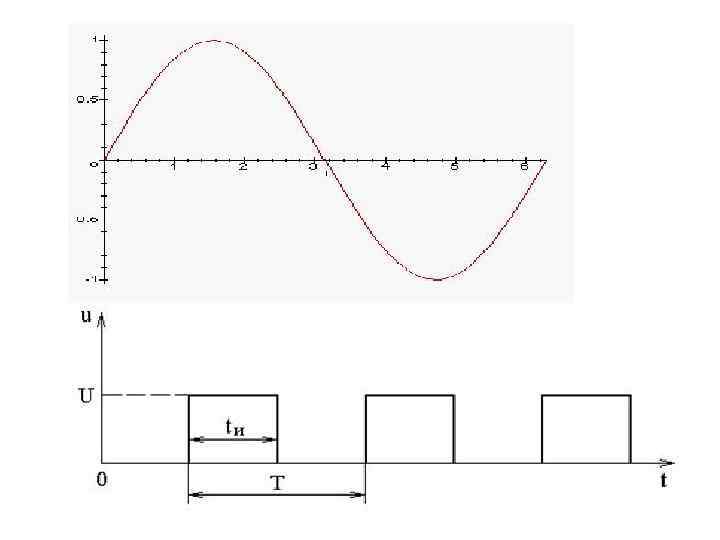

Частота физическая величина, характеристика периодического процесса, равная числу полных циклов, совершённых за единицу времени. Обозначения— ω, f или F. Единицей частоты в Международной системе единиц (СИ) Герц (Гц, Hz). Период колебаний время (в секундах) между двумя последовательными прохождениями тела через одно и то же положение в одном и том же направлении, величина, обратная частоте.

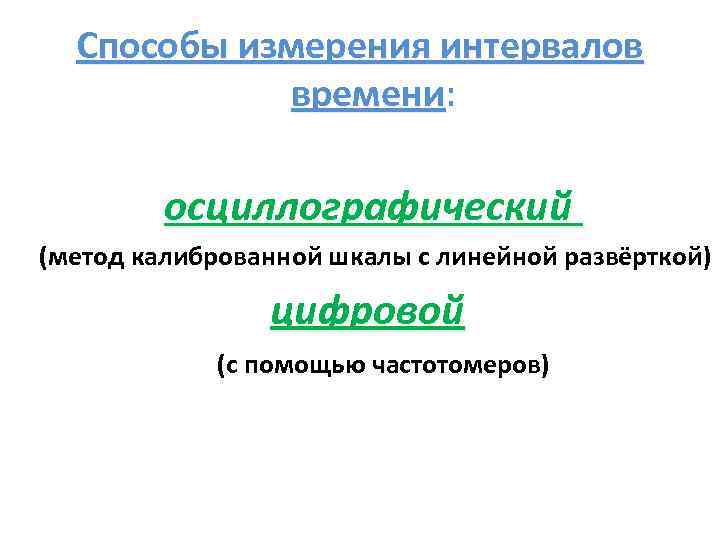

Способы измерения интервалов времени: осциллографический (метод калиброванной шкалы с линейной развёрткой) цифровой (с помощью частотомеров)

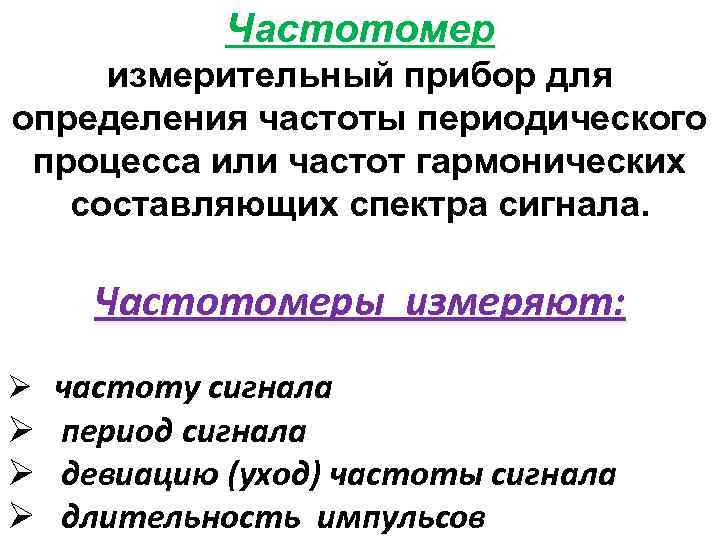

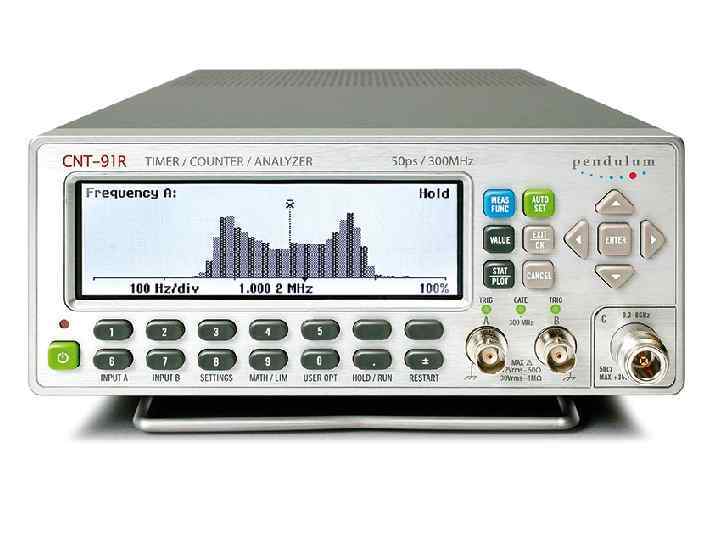

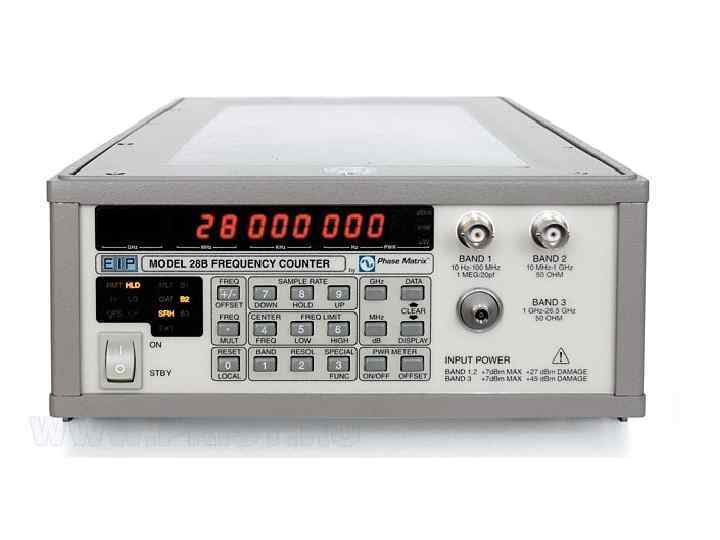

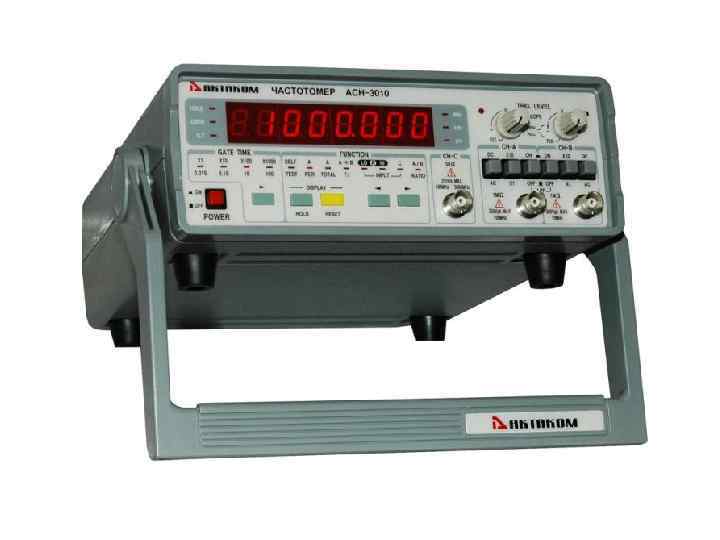

Частотомер измерительный прибор для определения частоты периодического процесса или частот гармонических составляющих спектра сигнала. Частотомеры измеряют: Ø частоту сигнала Ø период сигнала Ø девиацию (уход) частоты сигнала Ø длительность импульсов

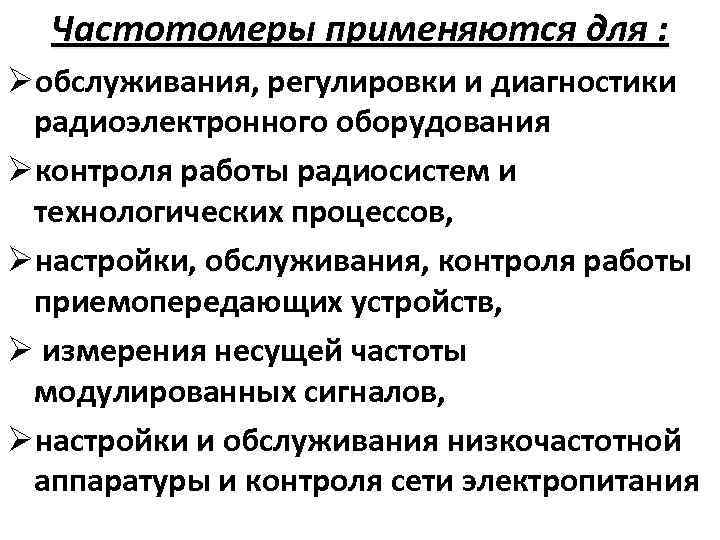

Частотомеры применяются для : Øобслуживания, регулировки и диагностики радиоэлектронного оборудования Øконтроля работы радиосистем и технологических процессов, Øнастройки, обслуживания, контроля работы приемопередающих устройств, Ø измерения несущей частоты модулированных сигналов, Øнастройки и обслуживания низкочастотной аппаратуры и контроля сети электропитания

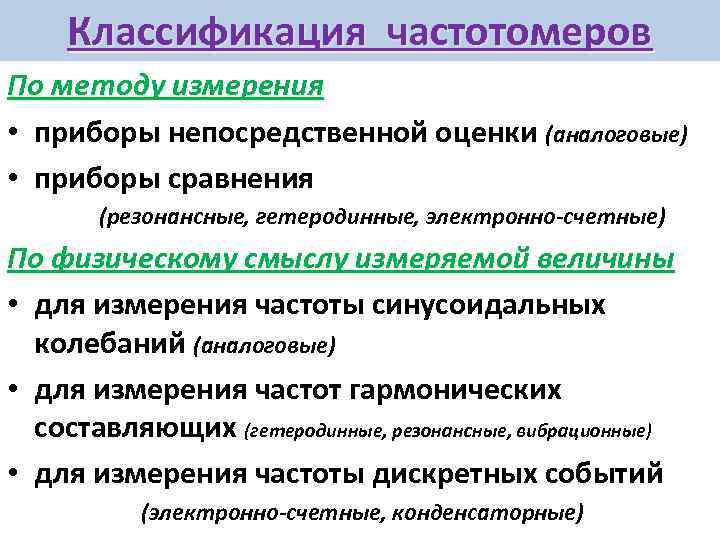

Классификация частотомеров По методу измерения • приборы непосредственной оценки (аналоговые) • приборы сравнения (резонансные, гетеродинные, электронно-счетные) По физическому смыслу измеряемой величины • для измерения частоты синусоидальных колебаний (аналоговые) • для измерения частот гармонических составляющих (гетеродинные, резонансные, вибрационные) • для измерения частоты дискретных событий (электронно-счетные, конденсаторные)

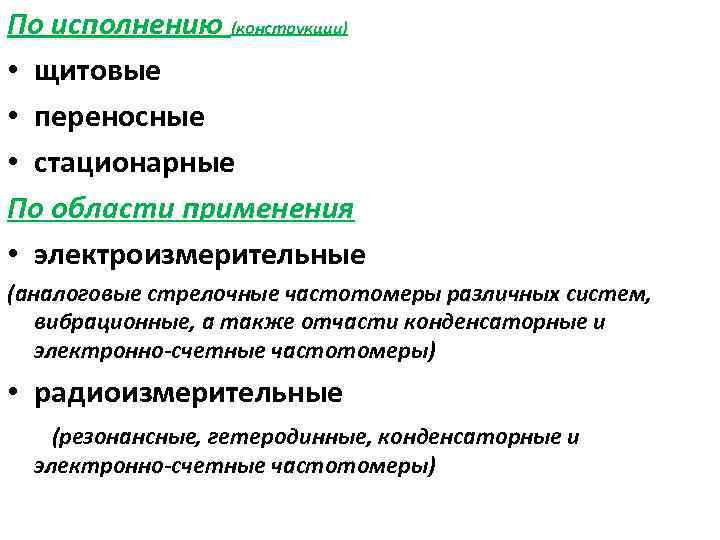

По исполнению (конструкции) • щитовые • переносные • стационарные По области применения • электроизмерительные (аналоговые стрелочные частотомеры различных систем, вибрационные, а также отчасти конденсаторные и электронно-счетные частотомеры) • радиоизмерительные (резонансные, гетеродинные, конденсаторные и электронно-счетные частотомеры)

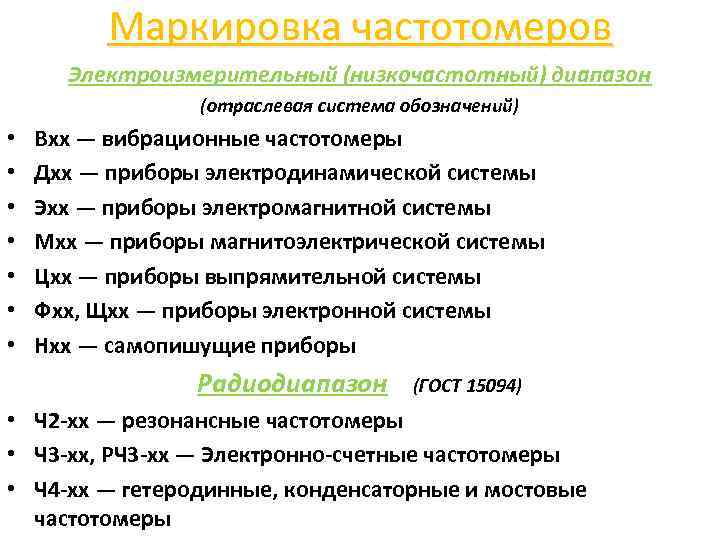

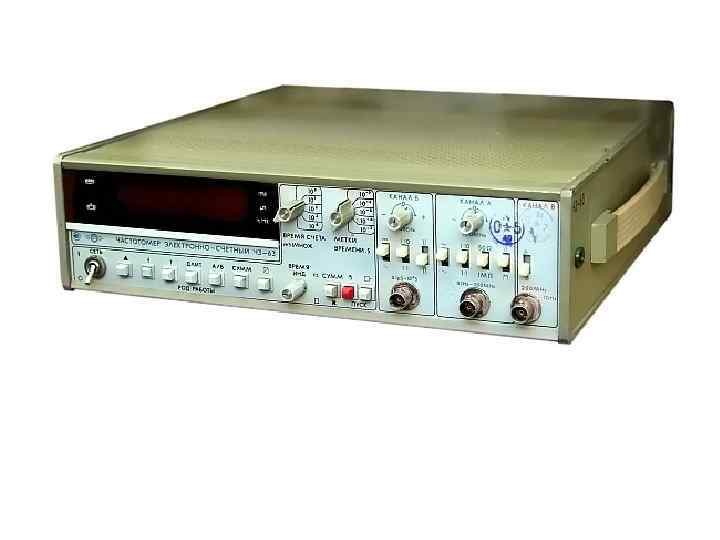

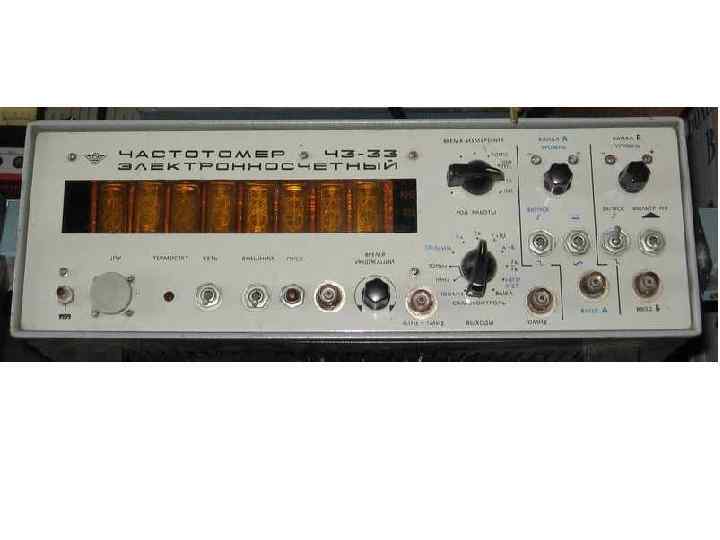

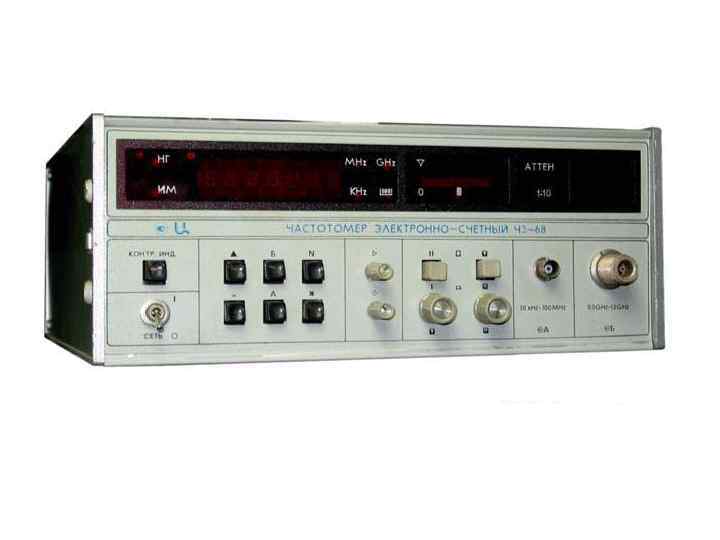

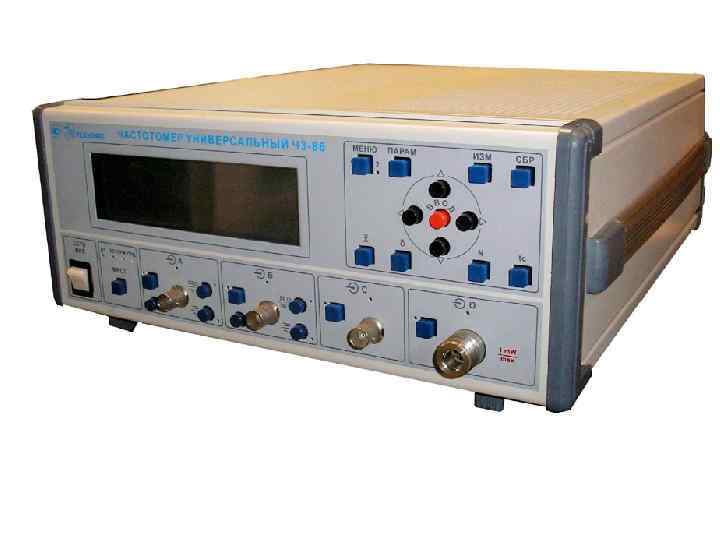

Маркировка частотомеров Электроизмерительный (низкочастотный) диапазон (отраслевая система обозначений) • • Вхх — вибрационные частотомеры Дхх — приборы электродинамической системы Эхх — приборы электромагнитной системы Мхх — приборы магнитоэлектрической системы Цхх — приборы выпрямительной системы Фхх, Щхх — приборы электронной системы Нхх — самопишущие приборы Радиодиапазон (ГОСТ 15094) • Ч 2 -хх — резонансные частотомеры • Ч 3 -хх, РЧ 3 -хх — Электронно-счетные частотомеры • Ч 4 -хх — гетеродинные, конденсаторные и мостовые частотомеры

Измерения интервалов времени с помощью цифрового частотомера ВУ - входное устройство ФИ - формирователь импульсов УФУ - устройство формирования и управления ВС - временного селектора ДДЧ - декадный делитель частоты КГ - кварцевого генератора ЦОУ - цифровое отсчетное устройство U 1 - выходной сигнал U 2 - последовательность коротких импульсов с измеряемым периодом. U 3 - строб-импульс прямоугольной формы и длительностью Тх, U 4 - короткие импульсы с образцовым периодом следования U 5 - счетных импульсов
