Электропривод с синхронным двигателем Схема асинхронного пуска

Электропривод с синхронным двигателем

Схема асинхронного пуска синхронного электродвигателя

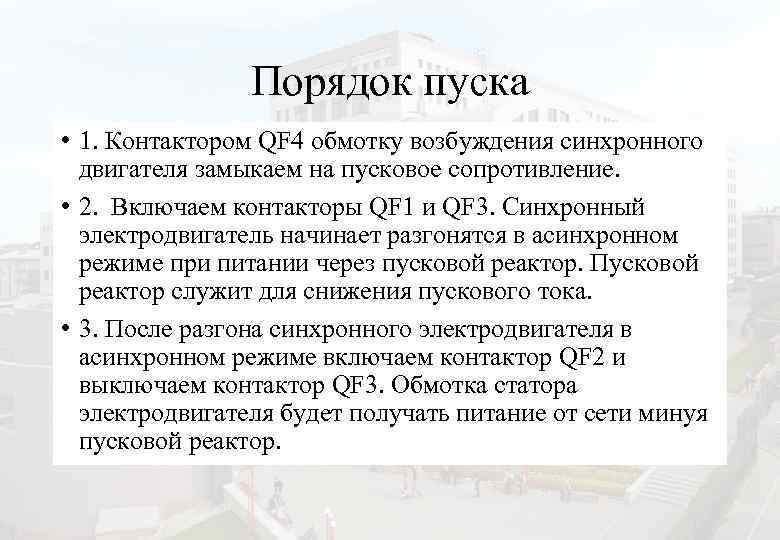

Порядок пуска • 1. Контактором QF 4 обмотку возбуждения синхронного двигателя замыкаем на пусковое сопротивление. • 2. Включаем контакторы QF 1 и QF 3. Синхронный электродвигатель начинает разгонятся в асинхронном режиме при питании через пусковой реактор. Пусковой реактор служит для снижения пускового тока. • 3. После разгона синхронного электродвигателя в асинхронном режиме включаем контактор QF 2 и выключаем контактор QF 3. Обмотка статора электродвигателя будет получать питание от сети минуя пусковой реактор.

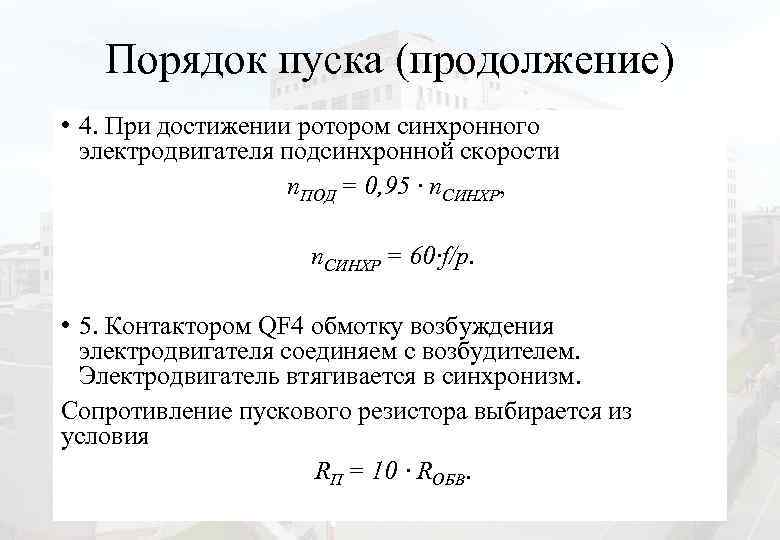

Порядок пуска (продолжение) • 4. При достижении ротором синхронного электродвигателя подсинхронной скорости n. ПОД = 0, 95 ∙ n. СИНХР, n. СИНХР = 60∙f/p. • 5. Контактором QF 4 обмотку возбуждения электродвигателя соединяем с возбудителем. Электродвигатель втягивается в синхронизм. Сопротивление пускового резистора выбирается из условия RП = 10 ∙ RОБВ.

Механическая и угловая характеристики синхронного электродвигателя
