Электропривод с синхронным двигателем Синхронные трехфазные двигатели СД

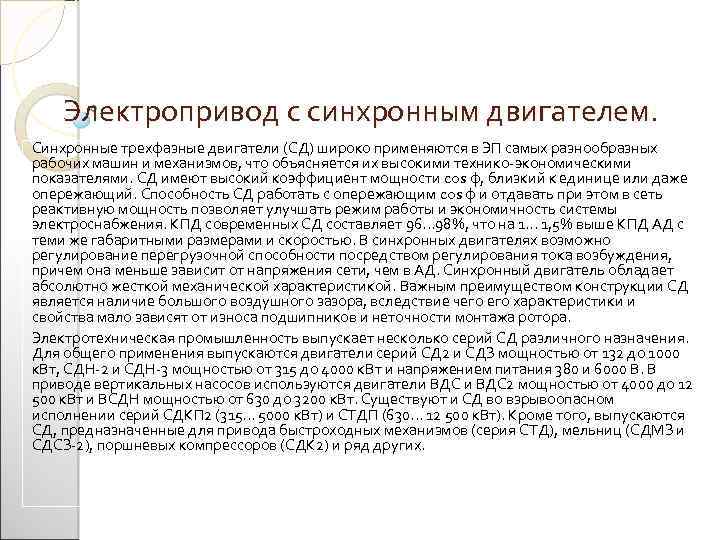

Электропривод с синхронным двигателем. Синхронные трехфазные двигатели (СД) широко применяются в ЭП самых разнообразных рабочих машин и механизмов, что объясняется их высокими технико-экономическими показателями. СД имеют высокий коэффициент мощности cos φ, близкий к единице или даже опережающий. Способность СД работать с опережающим cos φ и отдавать при этом в сеть реактивную мощность позволяет улучшать режим работы и экономичность системы электроснабжения. КПД современных СД составляет 96. . . 98%, что на 1. . . 1, 5% выше КПД АД с теми же габаритными размерами и скоростью. В синхронных двигателях возможно регулирование перегрузочной способности посредством регулирования тока возбуждения, причем она меньше зависит от напряжения сети, чем в АД. Синхронный двигатель обладает абсолютно жесткой механической характеристикой. Важным преимуществом конструкции СД является наличие большого воздушного зазора, вследствие чего характеристики и свойства мало зависят от износа подшипников и неточности монтажа ротора. Электротехническая промышленность выпускает несколько серий СД различного назначения. Для общего применения выпускаются двигатели серий СД 2 и СДЗ мощностью от 132 до 1000 к. Вт, СДН-2 и СДН-3 мощностью от 315 до 4000 к. Вт и напряжением питания 380 и 6000 В. В приводе вертикальных насосов используются двигатели ВДС 2 мощностью от 4000 до 12 500 к. Вт и ВСДН мощностью от 630 до 3200 к. Вт. Существуют и СД во взрывоопасном исполнении серий СДКП 2 (315. . . 5000 к. Вт) и СТДП (630. . . 12 500 к. Вт). Кроме того, выпускаются СД, предназначенные для привода быстроходных механизмов (серия СТД), мельниц (СДМЗ и СДСЗ-2), поршневых компрессоров (СДК 2) и ряд других.

Схема включения. Статор СД, схема включения которого приведена на рис. 6. 1, а, выполняется аналогично статору асинхронного двигателя с трехфазной обмоткой, подключаемой к сети переменного тока. Ротор СД имеет обмотки возбуждения и пусковую короткозамкнутую в виде беличьей клетки. Конструктивно ротор СД может быть явно-полюсным и неявнополюсным в виде цилиндра. В качестве источника для питания обмотки возбуждения чаще всего используется генератор постоянного тока 2 небольшой мощности (0, 3. . . 3% от мощности СД), называемый возбудителем, который устанавливается на одном валу с двигателем 1. Регулирование тока возбуждения двигателя Iвд осуществляется изменением с помощью резистора 3 тока Iвв возбуждения возбудителя 4. Отметим, что в

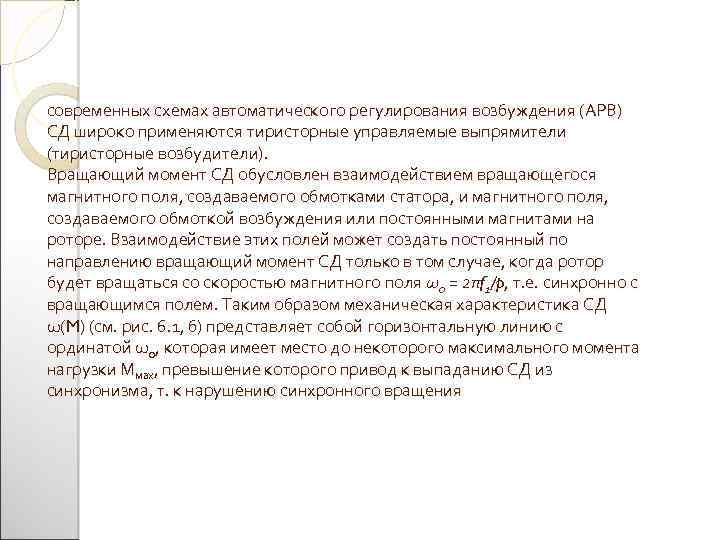

современных схемах автоматического регулирования возбуждения (АРВ) СД широко применяются тиристорные управляемые выпрямители (тиристорные возбудители). Вращающий момент СД обусловлен взаимодействием вращающегося магнитного поля, создаваемого обмотками статора, и магнитного поля, создаваемого обмоткой возбуждения или постоянными магнитами на роторе. Взаимодействие этих полей может создать постоянный по направлению вращающий момент СД только в том случае, когда ротор будет вращаться со скоростью магнитного поля ω0 = 2πf 1/p, т. е. синхронно с вращающимся полем. Таким образом механическая характеристика СД ω(M) (см. рис. 6. 1, б) представляет собой горизонтальную линию с ординатой ω0, которая имеет место до некоторого максимального момента нагрузки Ммах, превышение которого привод к выпаданию СД из синхронизма, т. к нарушению синхронного вращения

ротора и магнитного поля. Для определения максимального момента нагрузки Mmax, до которого сохраняется синхронная работа двигателя с сетью, служит угловая характеристика СД (рис. 6. 2). Она отражает зависимость момента М от угла сдвига θ между векторами ЭДС статора Е и фазного напряжения сети Uф. Момент СД представляет собой синусоидальную функцию угла M = 3 Uфsinθ /( ω ox 1)-Mmaxsinθ, (6. 1) где Uф. - фазное значение напряжения сети; Е - ЭДС в обмотке cтатора СД; х1 индуктивное сопротивление фазы обмотки СД; ω0 скорость вращения магнитного поля. Максимального значения момент СД достигает при θ = π/2. Угол сдвига характеризует собой перегрузочную способность СД: при больших значениях θ двигатель выпадает из синхронизма, при небольших - его работа устойчива. Номинальные значения угла θ составляют обычно 25. . . 30°, им соответствует номинальный момент Мном, и кратность максимального момента в этом случае λ. м=Мmax/М ном=2 2, 5 СД может работать во всех основных энергетических режимах: двигательном и генераторном, с сетью и независимо от сети.

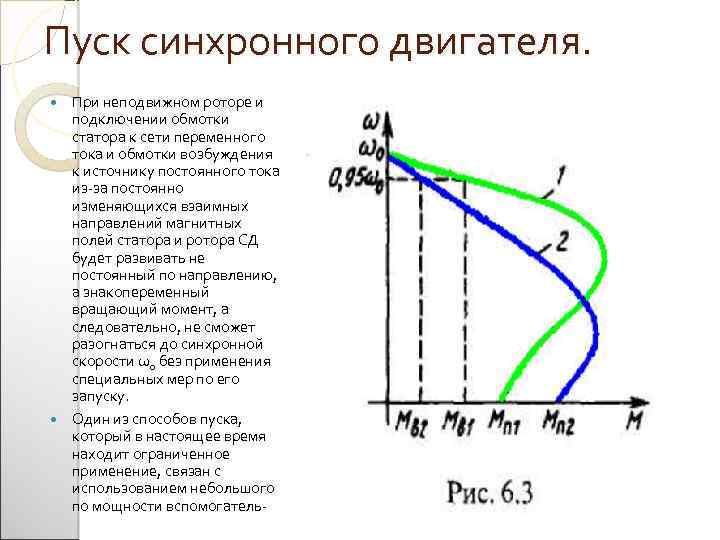

Пуск синхронного двигателя. При неподвижном роторе и подключении обмотки статора к сети переменного тока и обмотки возбуждения к источнику постоянного тока из-за постоянно изменяющихся взаимных направлений магнитных полей статора и ротора СД будет развивать не постоянный по направлению, а знакопеременный вращающий момент, а следовательно, не сможет разогнаться до синхронной скорости ω0 без применения специальных мер по его запуску. Один из способов пуска, который в настоящее время находит ограниченное применение, связан с использованием небольшого по мощности вспомогатель

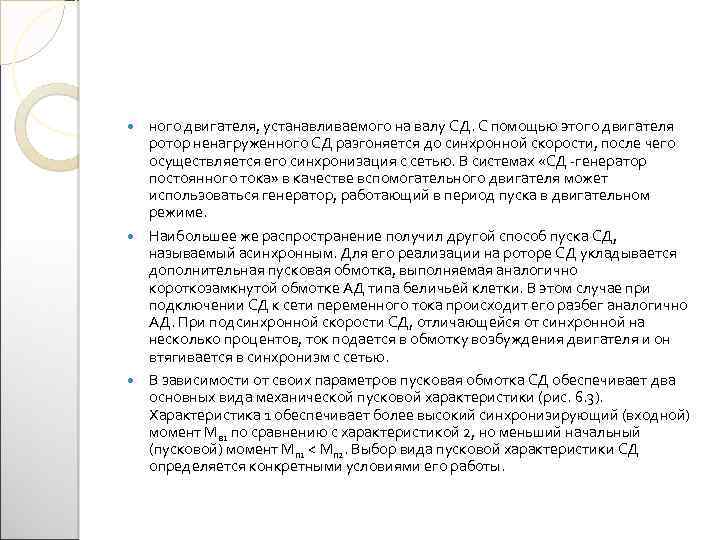

ного двигателя, устанавливаемого на валу СД. С помощью этого двигателя ротор ненагруженного СД разгоняется до синхронной скорости, после чего осуществляется его синхронизация с сетью. В системах «СД -генератор постоянного тока» в качестве вспомогательного двигателя может использоваться генератор, работающий в период пуска в двигательном режиме. Наибольшее же распространение получил другой способ пуска СД, называемый асинхронным. Для его реализации на роторе СД укладывается дополнительная пусковая обмотка, выполняемая аналогично короткозамкнутой обмотке АД типа беличьей клетки. В этом случае при подключении СД к сети переменного тока происходит его разбег аналогично АД. При подсинхронной скорости СД, отличающейся от синхронной на несколько процентов, ток подается в обмотку возбуждения двигателя и он втягивается в синхронизм с сетью. В зависимости от своих параметров пусковая обмотка СД обеспечивает два основных вида механической пусковой характеристики (рис. 6. 3). Характеристика 1 обеспечивает более высокий синхронизирующий (входной) момент Мв 1 по сравнению с характеристикой 2, но меньший начальный (пусковой) момент Мп 1 < Мп 2. Выбор вида пусковой характеристики СД определяется конкретными условиями его работы.

При пуске СД используются две основные схемы его возбуждения. При использовании схемы с подключением возбудителя в конце пуска, приведенной на рис. 6. 4, на первом этапе пуска контакт 6 разомкнут, а контакт 4 замкнут. Обмотка возбуждения 2 двигателя 1 оказывается замкнутой на резистор 3 и асинхронный пуск происходит в благоприятных условиях. В конце пуска при достижении подсинхронной скорости по команде специального реле управления, в качестве которого могут быть использованы реле частоты, тока или времени, контакт 4 размыкается, а контакт 6 замыкается. В результате в обмотку возбуждения 2 подается ток от возбудителя 8 и СД втягивается в синхронизм. Регулирование тока возбуждения осуществляется резистором 5 в цепи обмотки возбуждения 7 возбудителя. Вторая схема возбуждения СД (см. рис. 6. 1, а), более простая, получила название схемы с постоянно (глухо) подключенным возбудителем. В этой схеме обмотка возбуждения с самого начала пуск постоянно подключена к возбудителю 2. При скорости ω ≈ 0, 7ω0 происходит самовозбуждение возбудителя и в обмотку возбуждения СД подается ток возбуждения, благодаря чему при достижения подсинхронной скорости двигатель втягивается в синхронизм.

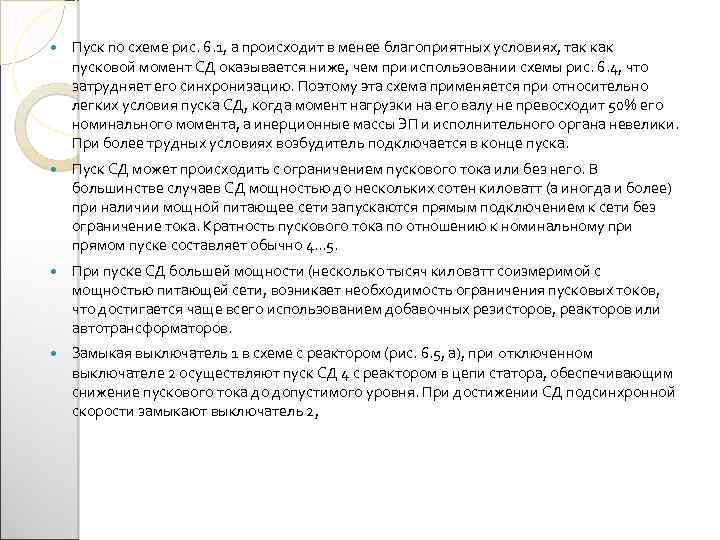

Пуск по схеме рис. 6. 1, а происходит в менее благоприятных условиях, так как пусковой момент СД оказывается ниже, чем при использовании схемы рис. 6. 4, что затрудняет его синхронизацию. Поэтому эта схема применяется при относительно легких условия пуска СД, когда момент нагрузки на его валу не превосходит 50% его номинального момента, а инерционные массы ЭП и исполнительного органа невелики. При более трудных условиях возбудитель подключается в конце пуска. Пуск СД может происходить с ограничением пускового тока или без него. В большинстве случаев СД мощностью до нескольких сотен киловатт (а иногда и более) при наличии мощной питающее сети запускаются прямым подключением к сети без ограничение тока. Кратность пускового тока по отношению к номинальному при прямом пуске составляет обычно 4. . . 5. При пуске СД большей мощности (несколько тысяч киловатт соизмеримой с мощностью питающей сети, возникает необходимость ограничения пусковых токов, что достигается чаще всего использованием добавочных резисторов, реакторов или автотрансформаторов. Замыкая выключатель 1 в схеме с реактором (рис. 6. 5, а), при oтключенном выключателе 2 осуществляют пуск СД 4 с реактором в цепи статора, обеспечивающим снижение пускового тока до допустимого уровня. При достижении СД подсинхронной скорости замыкают выключатель 2,

который шунтирует реактор, и двигатель оказывается подключенным к сети. Автоматизация пуска осуществляется обычно в функции времени. В некоторых схемах вместо реактора применяются более дешевые активные резисторы. В случае использования автотрансформатора 3 (см. рис. 6. 5, б) при пуске замыкают выключатели 1 и 5 и к СД 4 подводится пониженное напряжение. При достижении им подсинхронной скорости отключается выключатель 5, замыкается выключатель 2 и СД подключается непосредственно к выводам питающей сети. При использовании автотрансформатора пусковой ток снижается пропорционально квадрату отношения напряжений СД и сети (Uд/Uc)2, а при использовании реакторов или резисторов - пропорционально этому отношению. Однако автотрансформаторный способ пуска является более сложным, дорогим и менее надежным по сравнению с реакторным (резисторным) и применяется реже. Практические схемы пуска СД рассмотрены в гл. 10. Отметим, что при питании СД от преобразователя частоты может быть реализован так называемый частотный пуск, обеспечивающий с помощью специального задатчика такой темп изменения частоты питающего СД напряжения (а следовательно, и скорости вращения его магнитного поля), при котором ротор «успевает» за полем и двигатель работает синхронно с источником питания уже с самых малых своих скоростей. Для такого способа пуска характерны к тому же и меньшие потери энергии в двигателе при пуске.

Регулирование скорости и торможение синхронного двигателя. Основной областью применения СД до недавнего времени были нерегулируемые по скорости ЭП большой мощности. Появление статических преобразователей частоты определило практические возможности создания регулируемых синхронных ЭП по системе ПЧ - СД, основные принципы построения и свойства которой аналогичны системе ПЧ - АД. Торможение СД, как и любого другого электродвигателя, осуществляется переводом его в генераторный режим. Наиболее часто при этом используется схема динамического торможения, приведенная на рис. 6. 6 (генераторный режим при работе СД независимо от сети переменного тока).

В этой схеме обмотки статора СД 2 отключаются от сети переменного тока и закорачиваются на добавочные резисторы 1 (или накоротко), а обмотка возбуждения остается подключенной к источникувозбуждения Uв через резистор 3. Торможение противовключением СД используется редко, так как перевод СД в этот режим сопровождается значительными бросками тока и момента, требует токоограничения и применения сложных схем управления.

Электропривод с вентильным двигателем. Вентильным (ВД) называется синхронный двигатель с электронным коммутатором напряжения, к которому подключена обмотка статора, и датчиком положения ротора, установленным на валу двигателя и управляющим работой коммутатора в зависимости от положения ротора. Датчик положения ротора генерирует периодические сигналы, по которым открываются и закрываются ключи коммутатора, подключающего к сети соответствующие обмотки статора. В результате этого магнитное поле статора вращается с той же средней скоростью, что и ротор Рассмотрим принцип действия ВД (рис. 6. 10), ротор 4 которого представляет собой постоянный магнит N - S с датчиком положения на валу 8. Коммутатор выполнен на четырех управляемых ключах 1, 2 и 6, 7 и связан с источником постоянного напряжения U. Обмотка статора СД на схеме для упрощения анализа представлена двумя проводниками 3 и 5. Рассмотрим работу схемы, предположив, что управляемые ключи могут открываться и закрываться по сигналам с датчика 8 в любой требуемой последовательности и на любую длительность.

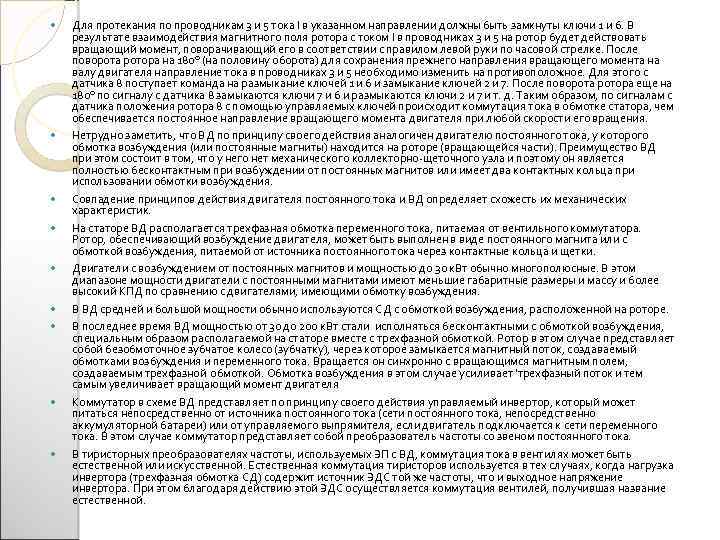

Для протекания по проводникам 3 и 5 тока I в указанном направлении должны быть замкнуты ключи 1 и 6. В результате взаимодействия магнитного поля ротора с током I в проводниках 3 и 5 на ротор будет действовать вращающий момент, поворачивающий его в соответствии с правилом левой руки по часовой стрелке. После поворота ротора на 180° (на половину оборота) для сохранения прежнего направления вращающего момента на валу двигателя направление тока в проводниках 3 и 5 необходимо изменить на противоположное. Для этого с датчика 8 поступает команда на размыкание ключей 1 и 6 и замыкание ключей 2 и 7. После поворота ротора еще на 180° по сигналу с датчика 8 замыкаются ключи 7 и 6 и размыкаются ключи 2 и 7 и т. д. Таким образом, по сигналам с датчика положения ротора 8 с помощью управляемых ключей происходит коммутация тока в обмотке статора, чем обеспечивается постоянное направление вращающего момента двигателя при любой скорости его вращения. Нетрудно заметить, что ВД по принципу своего действия аналогичен двигателю постоянного тока, у которого обмотка возбуждения (или постоянные магниты) находится на роторе (вращающейся части). Преимущество ВД при этом состоит в том, что у него нет механического коллекторно-щеточного узла и поэтому он является полностью бесконтактным при возбуждении от постоянных магнитов или имеет два контактных кольца при использовании обмотки возбуждения. Совпадение принципов действия двигателя постоянного тока и ВД определяет схожесть их механических характеристик. На статоре ВД располагается трехфазная обмотка переменного тока, питаемая от вентильного коммутатора. Ротор, обеспечивающий возбуждение двигателя, может быть выполнен в виде постоянного магнита или с обмоткой возбуждения, питаемой от источника постоянного тока через контактные кольца и щетки. Двигатели с возбуждением от постоянных магнитов и мощностью до 30 к. Вт обычно многополюсные. В этом диапазоне мощности двигатели с постоянными магнитами имеют меньшие габаритные размеры и массу и более высокий КПД по сравнению с двигателями, имеющими обмотку возбуждения. В ВД средней и большой мощности обычно используются СД с обмоткой возбуждения, расположенной на роторе. В последнее время ВД мощностью от 30 до 200 к. Вт стали исполняться бесконтактными с обмоткой возбуждения, специальным образом располагаемой на статоре вместе с трехфазной обмоткой. Ротор в этом случае представляет собой безобмоточное зубчатое колесо (зубчатку), через которое замыкается магнитный поток, создаваемый обмотками возбуждения и переменного тока. Вращается он синхронно с вращающимся магнитным полем, создаваемым трехфазной обмоткой. Обмотка возбуждения в этом случае усиливает 'трехфазный поток и тем самым увеличивает вращающий момент двигателя Коммутатор в схеме ВД представляет по принципу своего действия управляемый инвертор, который может питаться непосредственно от источника постоянного тока (сети постоянного тока, непосредственно аккумуляторной батареи) или от управляемого выпрямителя, если двигатель подключается к сети переменного тока. В этом случае коммутатор представляет собой преобразователь частоты со звеном постоянного тока. В тиристорных преобразователях частоты, используемых ЭП с ВД, коммутация тока в вентилях может быть естественной или искусственной. Естественная коммутация тиристоров используется в тех случаях, когда нагрузка инвертора (трехфазная обмотка СД) содержит источник ЭДС той же частоты, что и выходное напряжение инвертора. При этом благодаря действию этой ЭДС осуществляется коммутация вентилей, получившая название естественной.

Естественная коммутация вентилей, позволяющая использовать простой по схеме инвертор, может быть осуществлена только при сравнительно большой ЭДС двигателя, когда его скорость не ниже 10% номинальной. В связи с этим пуск ВД затруднен и требуется специальные меры для устранения этого недостатка. Инвертор с искусственной коммутацией вентилей – это преобразователь постоянного напряжения или тока в переменный с принудительной коммутацией вентилей, вследствие чего работа практически не зависит от характера и режима нагрузки. Схема ВД с искусственной коммутацией, устраняющей возникающие при пуске трудности, характерные для инверторов с естественной коммутацией, представлена на рис. 6. 11. Регулирование скорости вентильного двигателя 4 может производиться за счет изменения напряжения на выходе выпрямителя 1 с помощью сигнала Uα от блока его управления 7, изменения угла управления тиристорами автономного инвертора 3 (сигнал Uβ с выхода блока управления инвертором 6) и изменения тока возбуждения Iв м. Уровень скорости в первых двух случаях определяется задающим сигналом Uзс. Датчик положения ротора 5 обеспечивает посредством сигнала Uφ , пропорционального положению ротора двигателя, требуемую коммутацию тиристоров инвертора 3. Реактор 2, включенный между выпрямителем 1 и инвертором 3, выполняет роль фильтра. Проблема пуска ВД не возникает также при использовании преобразователей частоты с непосредственной связью. В этих преобразователях коммутация вентилей осуществляется естественным путем при переходе сетевого напряжения через нуль. Однако, как отмечалось выше, преобразователи частоты с непосредственной связью обладают ограниченными регулировочными возможностями. Для получения высокого качества регулирования координат в статических и динамических режимах в ЭП с ВД используются различные обратные связи. Выпускаемые в настоящее время вентильные двигатели серий ЭПБ-1 и ЭПБ-2 предназначены для использования в электроприводах механизмов станков и роботов.

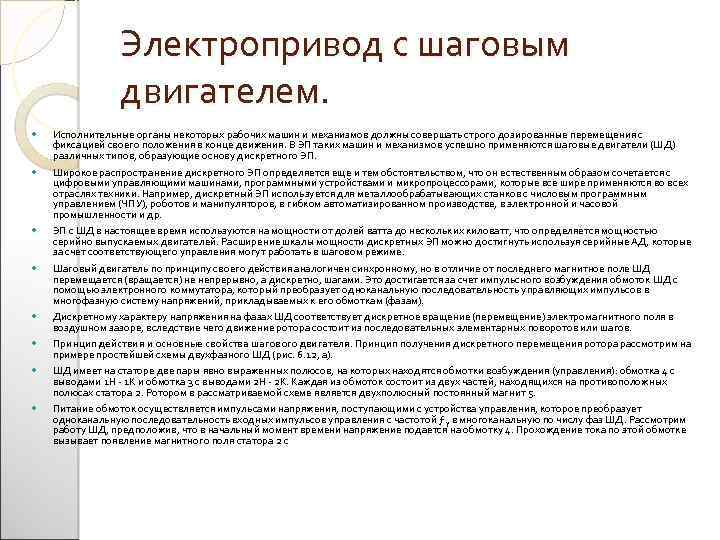

Электропривод с шаговым двигателем. Исполнительные органы некоторых рабочих машин и механизмов должны совершать строго дозированные перемещения с фиксацией своего положения в конце движения. В ЭП таких машин и механизмов успешно применяются шаговые двигатели (ШД) различных типов, образующие основу дискретного ЭП. Широкое распространение дискретного ЭП определяется еще и тем обстоятельством, что он естественным образом сочетается с цифровыми управляющими машинами, программными устройствами и микропроцессорами, которые все шире применяются во всех отраслях техники. Например, дискретный ЭП используется для металлообрабатывающих станков с числовым программным управлением (ЧПУ), роботов и манипуляторов, в гибком автоматизированном производстве, в электронной и часовой промышленности и др. ЭП с ШД в настоящее время используются на мощности от долей ватта до нескольких киловатт, что определяется мощностью серийно выпускаемых двигателей. Расширение шкалы мощности дискретных ЭП можно достигнуть используя серийные АД, которые за счет соответствующего управления могут работать в шаговом режиме. Шаговый двигатель по принципу своего действия аналогичен синхронному, но в отличие от последнего магнитное поле ШД перемещается (вращается) не непрерывно, а дискретно, шагами. Это достигается за счет импульсного возбуждения обмоток ШД с помощью электронного коммутатора, который преобразует одноканальную последовательность управляющих импульсов в многофазную систему напряжений, прикладываемых к его обмоткам (фазам). Дискретному характеру напряжения на фазах ШД соответствует дискретное вращение (перемещение) электромагнитного поля в воздушном зазоре, вследствие чего движение ротора состоит из последовательных элементарных поворотов или шагов. Принцип действия и основные свойства шагового двигателя. Принцип получения дискретного перемещения ротора рассмотрим на примере простейшей схемы двухфазного ШД (рис. 6. 12, а). ШД имеет на статоре две пары явно выраженных полюсов, на которых находятся обмотки возбуждения (управления): обмотка 4 с выводами 1 Н - 1 К и обмотка 3 с выводами 2 Н - 2 К. Каждая из обмоток состоит из двух частей, находящихся на противоположных полюсах статора 2. Ротором в рассматриваемой схеме является двухполюсный постоянный магнит 5. Питание обмоток осуществляется импульсами напряжения, поступающими с устройства управления, которое преобразует одноканальную последовательность входных импульсов управления с частотой ƒ у в многоканальную по числу фаз ШД. Рассмотрим работу ШД, предположив, что в начальный момент времени напряжение подается на обмотку 4. Прохождение тока по этой обмотке вызывает появление магнитного поля статора 2 с

вертикально расположенными полюсами N - S. В результате взаимодействия этого поля с постоянным магнитом (ротором) последний займет равновесное положение, в котором оси магнитных полей статора и ротора совпадают. Положение будет устойчивым, поскольку при отклонении от него на ротор будет действовать момент (синхронизирующий), стремящийся вернуть его в положение равновесия: М = Ммах sin α, где α - угол между осями магнитных полей статора и ротора; Ммах -максимальный момент. Допустим, что с помощью блока управления 1 напряжение снимается с обмотки 4 и подается на обмотку 3. В этом случае образуется магнитное поле статора с горизонтальными полюсами (см. рис. 6. 12, б), т. е. магнитное поле дискретно совершило поворот на четверть окружности статора. При этом между осями статора и ротора появляется угол рассогласования α=90° и на ротор будет действовать в соответствии с формулой (6. 3) вращающий момент М=Ммах, под действием которого он повернется на четверть окружности статора и займет новое устойчивое равновесное положение, показанное сплошной линией на рисунке. Таким образом, вслед за шаговым перемещением поля статора совершит такое же шаговое перемещение и ротор двигателя. Предположим, что отключилась обмотка 3 и питание вновь подается на обмотку 4, но с противоположной по сравнению с рис. 6. 12, а полярностью напряжения. Магнитное поле статора опять будет иметь вертикально расположенные полюсы, но другой по сравнению с рис. 6. 12, а полярностью. Это означает, что магнитное поле совершило еще один шаг на четверть окружности и снова на ротор будет действовать синхронизирующий момент, который повернет его в положение, показанное (6. 3)

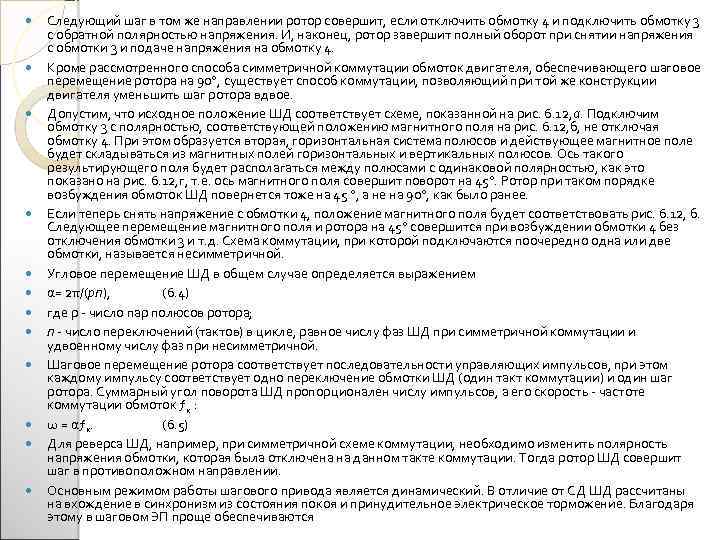

Следующий шаг в том же направлении ротор совершит, если отключить обмотку 4 и подключить обмотку 3 с обратной полярностью напряжения. И, наконец, ротор завершит полный оборот при снятии напряжения с обмотки 3 и подаче напряжения на обмотку 4. Кроме рассмотренного способа симметричной коммутации обмоток двигателя, обеспечивающего шаговое перемещение ротора на 90°, существует способ коммутации, позволяющий при той же конструкции двигателя уменьшить шаг ротора вдвое. Допустим, что исходное положение ШД соответствует схеме, показанной на рис. 6. 12, а. Подключим обмотку 3 с полярностью, соответствующей положению магнитного поля на рис. 6. 12, б, не отключая обмотку 4. При этом образуется вторая, горизонтальная система полюсов и действующее магнитное поле будет складываться из магнитных полей горизонтальных и вертикальных полюсов. Ось такого результирующего поля будет располагаться между полюсами с одинаковой полярностью, как это показано на рис. 6. 12, г, т. е. ось магнитного поля совершит поворот на 45°. Ротор при таком порядке возбуждения обмоток ШД повернется тоже на 45 °, а не на 90°, как было ранее. Если теперь снять напряжение с обмотки 4, положение магнитного поля будет соответствовать рис. 6. 12, б. Следующее перемещение магнитного поля и ротора на 45° совершится при возбуждении обмотки 4 без отключения обмотки 3 и т. д. Схема коммутации, при которой подключаются поочередно одна или две обмотки, называется несимметричной. Угловое перемещение ШД в общем случае определяется выражением α= 2π/(рп), (6. 4) где р - число пар полюсов ротора; п - число переключений (тактов) в цикле, равное числу фаз ШД при симметричной коммутации и удвоенному числу фаз при несимметричной. Шаговое перемещение ротора соответствует последовательности управляющих импульсов, при этом каждому импульсу соответствует одно переключение обмотки ШД (один такт коммутации) и один шаг ротора. Суммарный угол поворота ШД пропорционален числу импульсов, а его скорость - частоте коммутации обмоток ƒк : ω = αƒк. (6. 5) Для реверса ШД, например, при симметричной схеме коммутации, необходимо изменить полярность напряжения обмотки, которая была отключена на данном такте коммутации. Тогда ротор ШД совершит шаг в противоположном направлении. Основным режимом работы шагового привода является динамический. В отличие от СД ШД рассчитаны на вхождение в синхронизм из состояния покоя и принудительное электрическое торможение. Благодаря этому в шаговом ЭП проще обеспечиваются

пуск, торможение, реверс и переход с одной частоты управляющих импульсов на другую. Пуск ШД осуществляется скачкообразным или постепенным увеличением частоты входного сигнала от нуля до рабочей, торможение снижением ее до нуля, а реверс - изменением последовательности коммутации обмоток ШД. На рис. 6. 13 показан пример переходного процесса φ(t) в шаговом ЭП при отработке им трех импульсов управления, где φ - полный угол поворота вала ШД, а α -единичный (единичный шаг). Из рисунка видно, что переходный процесс отработки заданного перемещения имеет колебательный характер. Обеспечение заданного характера переходных процессов в ЭП с ШД является основной и наиболее сложной задачей, так как вследствие электромагнитной инерции обмоток двигателя, механической инерции его ротора и наличия момента нагрузки на валу при резких изменениях частоты следования импульсов управления ротор может не успеть отработать полностью все импульсы. Максимальная частота управляющих импульсов, при которой возможен пуск ШД из неподвижного состояния без выпадания из синхронизма (пропуска шагов), называется частотой приемистости. Чем выше электромагнитная и механическая инерция ШД и больше момент его нагрузки, тем меньше частота приемистости. Современные ШД различны по конструктивному исполнению. В зависимости от числа фаз и устройства магнитной системы они бывают однофазными, двухфазными и многофазными с активным или пассивным ротором.

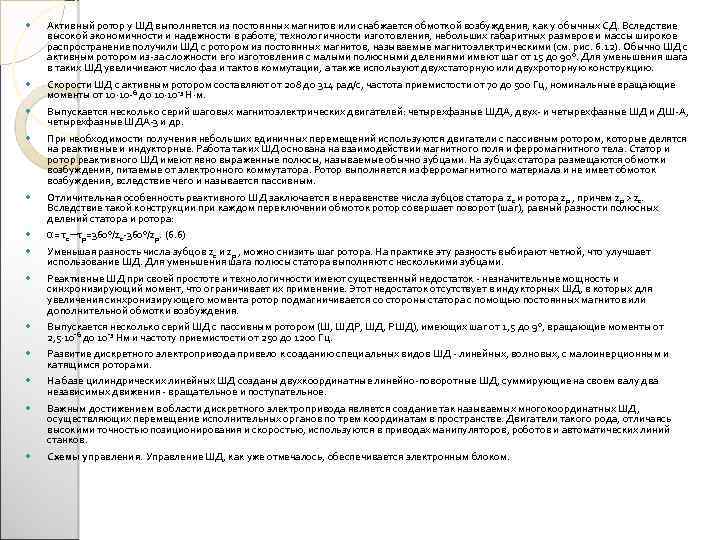

Активный ротор у ШД выполняется из постоянных магнитов или снабжается обмоткой возбуждения, как у обычных СД. Вследствие высокой экономичности и надежности в работе, технологичности изготовления, небольших габаритных размеров и массы широкое распространение получили ШД с ротором из постоянных магнитов, называемые магнитоэлектрическими (см. рис. 6. 12). Обычно ШД с активным ротором из-за сложности его изготовления с малыми полюсными делениями имеют шаг от 15 до 90°. Для уменьшения шага в таких ШД увеличивают число фаз и тактов коммутации, а также используют двухстаторную или двухроторную конструкцию. Скорости ШД с активным ротором составляют от 208 до 314 рад/с, частота приемистости от 70 до 500 Гц, номинальные вращающие моменты от 10∙ 10 -6 до 10∙ 10 -3 Н∙м. Выпускается несколько серий шаговых магнитоэлектрических двигателей: четырехфазные ШДА, двух- и четырехфазные ШД и ДШ-А, четырехфазные ШДА-3 и др. При необходимости получения небольших единичных перемещений используются двигатели с пассивным ротором, которые делятся на реактивные и индукторные. Работа таких ШД основана на взаимодействии магнитного поля и ферромагнитного тела. Статор и ротор реактивного ШД имеют явно выраженные полюсы, называемые обычно зубцами. На зубцах статора размещаются обмотки возбуждения, питаемые от электронного коммутатора. Ротор выполняется из ферромагнитного материала и не имеет обмоток возбуждения, вследствие чего и называется пассивным. Отличительная особенность реактивного ШД заключается в неравенстве числа зубцов статора zc и ротора zр , причем zр > zc. Вследствие такой конструкции при каждом переключении обмоток ротор совершает поворот (шаг), равный разности полюсных делений статора и ротора: α= τс─τр=360○/zс-360○/zр. (6. 6) Уменьшая разность числа зубцов zc и zр , можно снизить шаг ротора. На практике эту разность выбирают четной, что улучшает использование ШД. Для уменьшения шага полюсы статора выполняют с несколькими зубцами. Реактивные ШД при своей простоте и технологичности имеют существенный недостаток - незначительные мощность и синхронизирующий момент, что ограничивает их применение. Этот недостаток отсутствует в индукторных ШД, в которых для увеличения синхронизирующего момента ротор подмагничивается со стороны статора с помощью постоянных магнитов или дополнительной обмотки возбуждения. Выпускается несколько серий ШД с пассивным ротором (Ш, ШДР, ШД, РШД), имеющих шаг от 1, 5 до 9°, вращающие моменты от 2, 5∙ 10 -6 до 10 -3 Нм и частоту приемистости от 250 до 1200 Гц. Развитие дискретного электропривода привело к созданию специальных видов ШД - линейных, волновых, с малоинерционным и катящимся роторами. На базе цилиндрических линейных ШД созданы двухкоординатные линейно-поворотные ШД, суммирующие на своем валу два независимых движения - вращательное и поступательное. Важным достижением в области дискретного электропривода является создание так называемых многокоординатных ШД, осуществляющих перемещение исполнительных органов по трем координатам в пространстве. Двигатели такого рода, отличаясь высокими точностью позиционирования и скоростью, используются в приводах манипуляторов, роботов и автоматических линий станков. Схемы управления. Управление ШД, как уже отмечалось, обеспечивается электронным блоком.

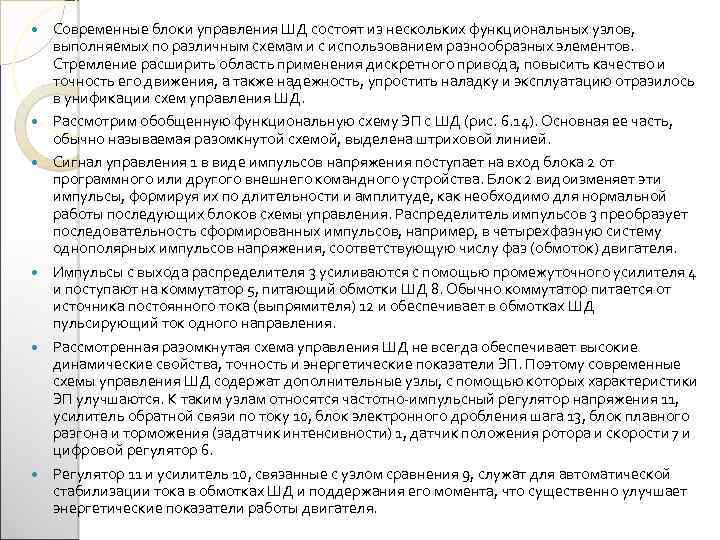

Современные блоки управления ШД состоят из нескольких функциональных узлов, выполняемых по различным схемам и с использованием разнообразных элементов. Стремление расширить область применения дискретного привода, повысить качество и точность его движения, а также надежность, упростить наладку и эксплуатацию отразилось в унификации схем управления ШД. Рассмотрим обобщенную функциональную схему ЭП с ШД (рис. 6. 14). Основная ее часть, обычно называемая разомкнутой схемой, выделена штриховой линией. Сигнал управления 1 в виде импульсов напряжения поступает на вход блока 2 от программного или другого внешнего командного устройства. Блок 2 видоизменяет эти импульсы, формируя их по длительности и амплитуде, как необходимо для нормальной работы последующих блоков схемы управления. Распределитель импульсов 3 преобразует последовательность сформированных импульсов, например, в четырехфазную систему однополярных импульсов напряжения, соответствующую числу фаз (обмоток) двигателя. Импульсы с выхода распределителя 3 усиливаются с помощью промежуточного усилителя 4 и поступают на коммутатор 5, питающий обмотки ШД 8. Обычно коммутатор питается от источника постоянного тока (выпрямителя) 12 и обеспечивает в обмотках ШД пульсирующий ток одного направления. Рассмотренная разомкнутая схема управления ШД не всегда обеспечивает высокие динамические свойства, точность и энергетические показатели ЭП. Поэтому современные схемы управления ШД содержат дополнительные узлы, с помощью которых характеристики ЭП улучшаются. К таким узлам относятся частотно-импульсный регулятор напряжения 11, усилитель обратной связи по току 10, блок электронного дробления шага 13, блок плавного разгона и торможения (задатчик интенсивности) 1, датчик положения ротора и скорости 7 и цифровой регулятор 6. Регулятор 11 и усилитель 10, связанные с узлом сравнения 9, служат для автоматической стабилизации тока в обмотках ШД и поддержания его момента, что существенно улучшает энергетические показатели работы двигателя.

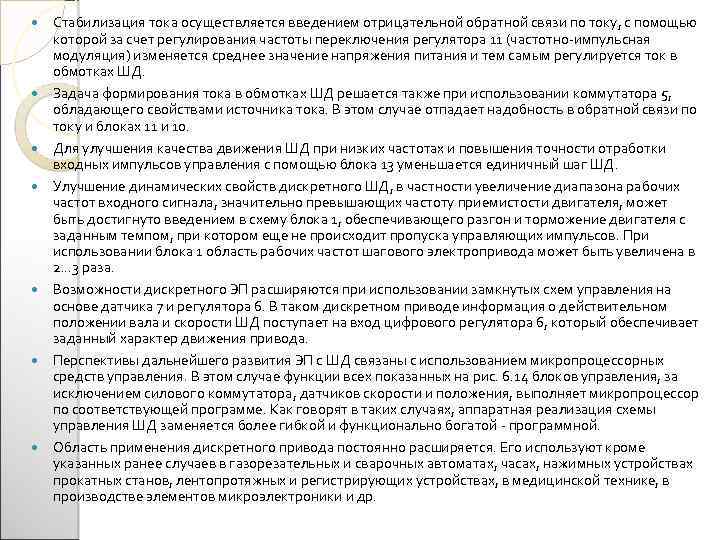

Стабилизация тока осуществляется введением отрицательной обратной связи по току, с помощью которой за счет регулирования частоты переключения регулятора 11 (частотно-импульсная модуляция) изменяется среднее значение напряжения питания и тем самым регулируется ток в обмотках ШД. Задача формирования тока в обмотках ШД решается также при использовании коммутатора 5, обладающего свойствами источника тока. В этом случае отпадает надобность в обратной связи по току и блоках 11 и 10. Для улучшения качества движения ШД при низких частотах и повышения точности отработки входных импульсов управления с помощью блока 13 уменьшается единичный шаг ШД. Улучшение динамических свойств дискретного ШД, в частности увеличение диапазона рабочих частот входного сигнала, значительно превышающих частоту приемистости двигателя, может быть достигнуто введением в схему блока 1, обеспечивающего разгон и торможение двигателя с заданным темпом, при котором еще не происходит пропуска управляющих импульсов. При использовании блока 1 область рабочих частот шагового электропривода может быть увеличена в 2. . . 3 раза. Возможности дискретного ЭП расширяются при использовании замкнутых схем управления на основе датчика 7 и регулятора 6. В таком дискретном приводе информация о действительном положении вала и скорости ШД поступает на вход цифрового регулятора 6, который обеспечивает заданный характер движения привода. Перспективы дальнейшего развития ЭП с ШД связаны с использованием микропроцессорных средств управления. В этом случае функции всех показанных на рис. 6. 14 блоков управления, за исключением силового коммутатора, датчиков скорости и положения, выполняет микропроцессор по соответствующей программе. Как говорят в таких случаях, аппаратная реализация схемы управления ШД заменяется более гибкой и функционально богатой - программной. Область применения дискретного привода постоянно расширяется. Его используют кроме указанных ранее случаев в газорезательных и сварочных автоматах, часах, нажимных устройствах прокатных станов, лентопротяжных и регистрирующих устройствах, в медицинской технике, в производстве элементов микроэлектроники и др.
