Электропривод с двигателем постоянного тока
Регулировочное уравнение регулировочной характеристики U – напряжение, подводимое к электодвигателю , В IЯ – ток якоре , А RЯ – сопротивление якоря , Ом CV – конструктивная постоянная (зависит от числа полюсов и т. д. ) Ф – магнитный поток, Вб
Регулировочное уравнение 1) Изменение напряжения 1

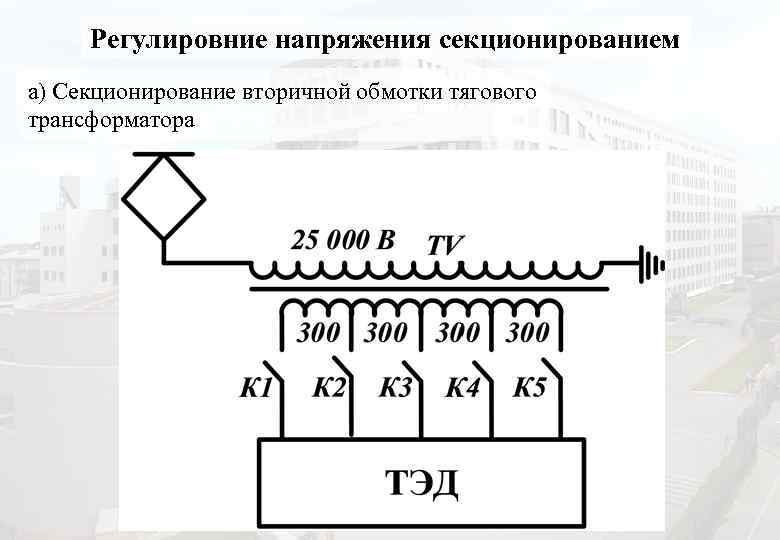

Регулировние напряжения секционированием а) Секционирование вторичной обмотки тягового трансформатора
Регулирование напряжения перегрупировкой б) Перегруппировка ТЭД Сериесное (последовательное соединение)ой 750 В
Регулирование напряжения перегрупировкой б) Перегруппировка ТЭД Сериесно-параллельное соединение) 1500 В

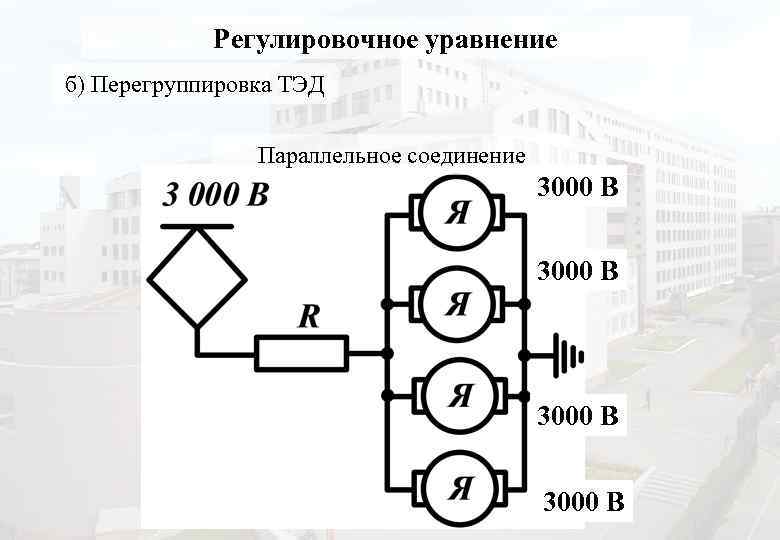

Регулировочное уравнение б) Перегруппировка ТЭД Параллельное соединение 3000 В
Регулирование напряжения полупроводником в) Использование управляемых преобразователей (выпрямителей, инверторов)

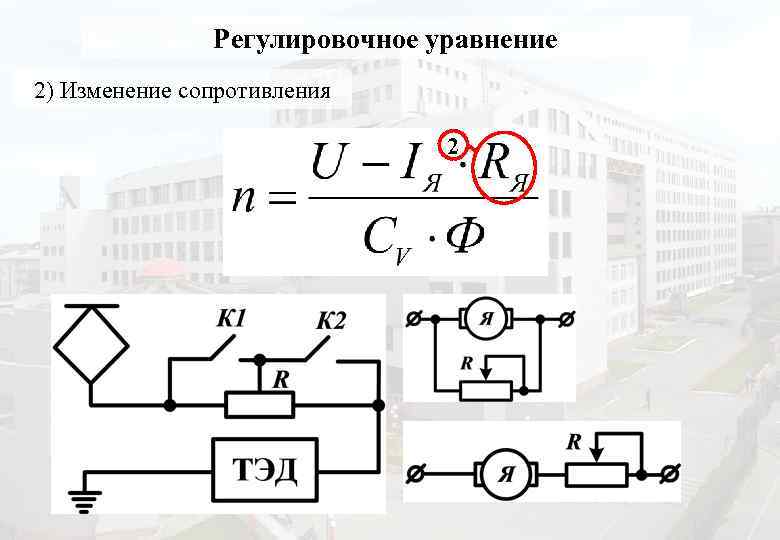

Регулировочное уравнение 2) Изменение сопротивления 2
Регулировочное уравнение 3) Изменение магнитного потока 3
Схемы возбуждения электродвигателей постоянного тока

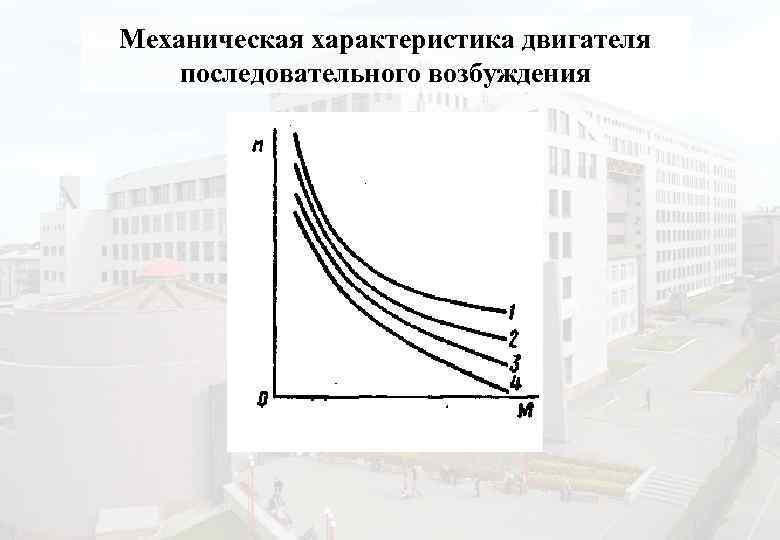

Механическая характеристика двигателя последовательного возбуждения

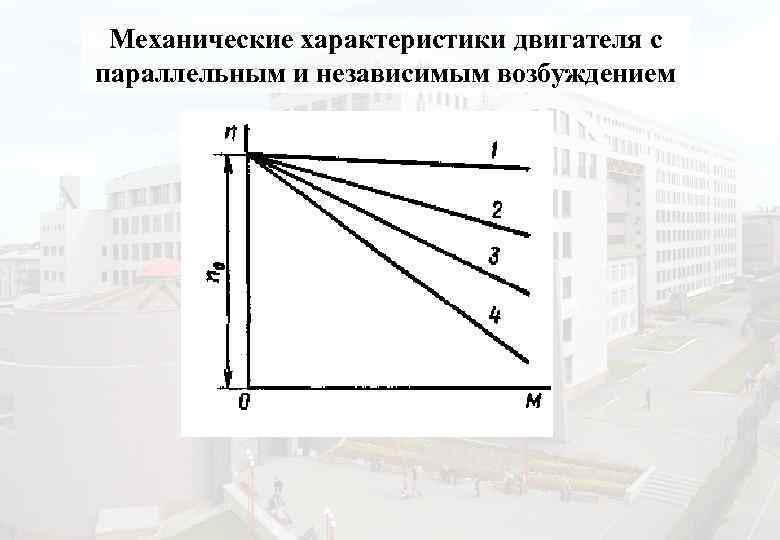

Механические характеристики двигателя с параллельным и независимым возбуждением

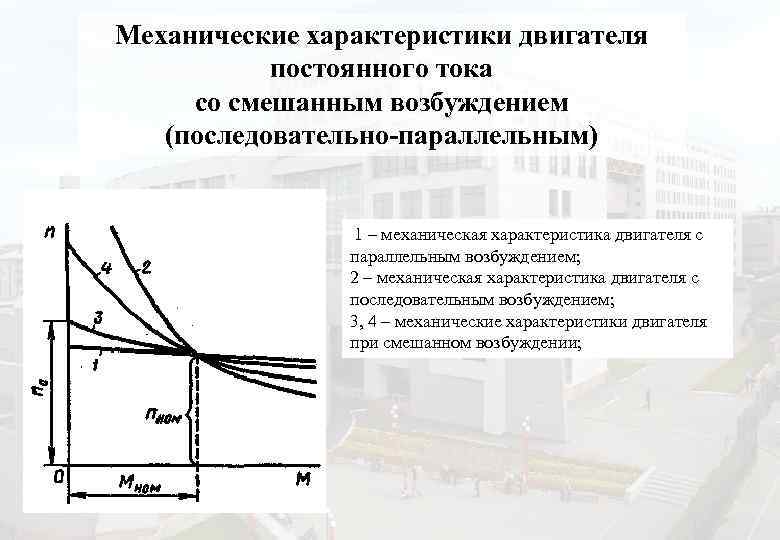

Механические характеристики двигателя постоянного тока со смешанным возбуждением (последовательно-параллельным) 1 – механическая характеристика двигателя с параллельным возбуждением; 2 – механическая характеристика двигателя с последовательным возбуждением; 3, 4 – механические характеристики двигателя при смешанном возбуждении;
