ЭЛЕКТРООБОРУДОВАНИЕ ЭЛЕКТРОСТАНЦИЙ БЕЛОГЛАЗОВ АЛЕКСЕЙ ВЛАДИМИРОВИЧ, к. т. н. , ассистент кафедры электрических станций (Эл. Ст), ФЭН, II-212 (кафедра) Лекция № 3 Всего часов: 102 Новосибирск, 2013 г.

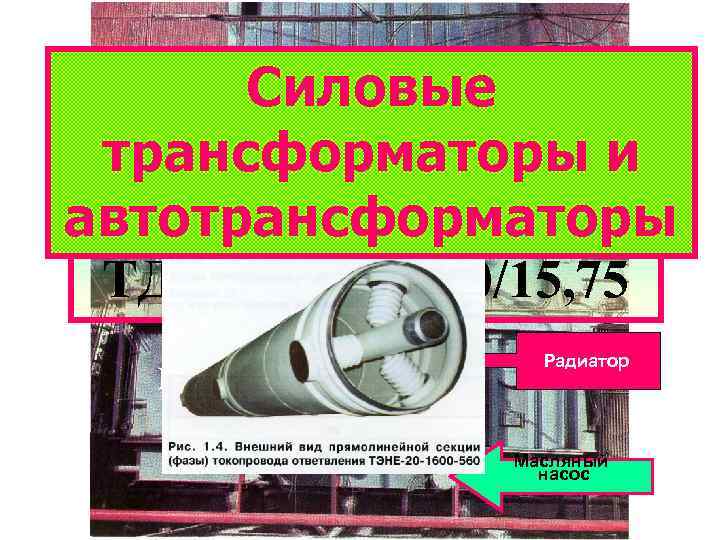

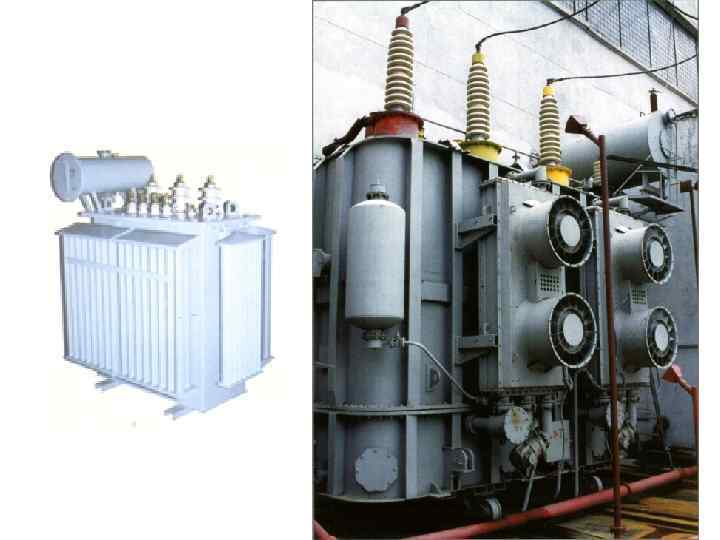

Силовые трансформаторы и автотрансформаторы ТДЦ-250000/220/15, 75 Выбор Ат и Т Вентиляторы Радиатор Масляный насос

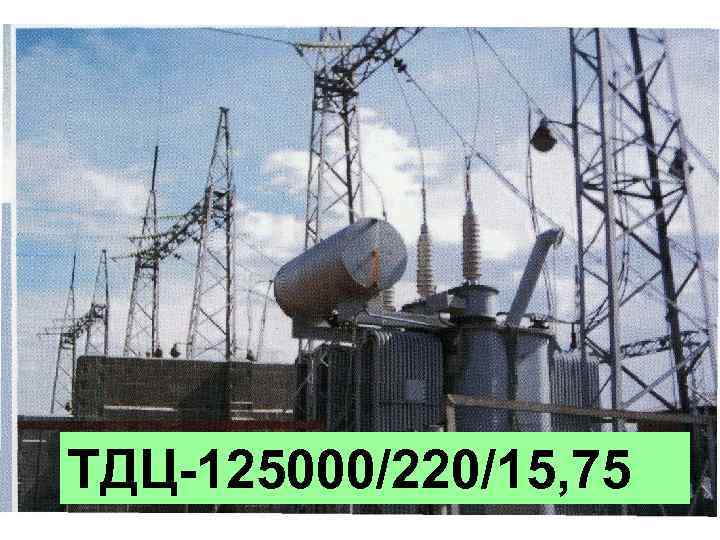

Выбор тр и АТ в сх ПС. ТДЦ-125000/220/15, 75

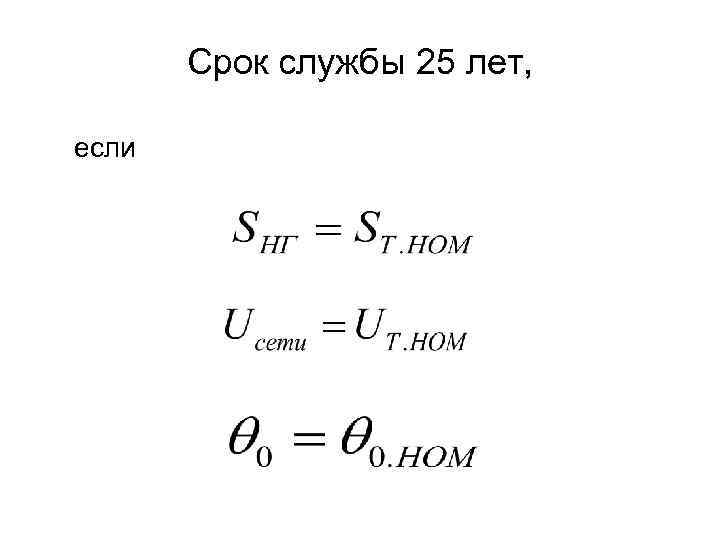

Срок службы 25 лет, если
Условное обозначение Двухобмоточный трансформатор UВH = 220 к. В WBH SCH = SBH = SHOM 220 к. В WCH UВH = 220 к. В UCH = 110 к. В Конструктивная схема Принципиальная схема 110 к. В UCH = 110 к. В

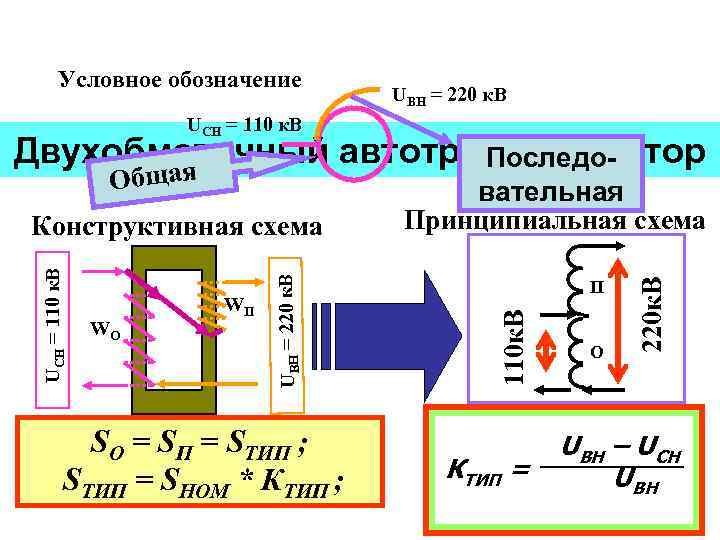

Условное обозначение UВH = 220 к. В UCH = 110 к. В Двухобмоточный автотрансформатор Последоя SO = SП = SТИП ; SТИП = SНОМ * КТИП ; П О 220 к. В WО WП UВH = 220 к. В UCH = 110 к. В Конструктивная схема вательная Принципиальная схема 110 к. В Обща UBH – UCH КТИП = UBH

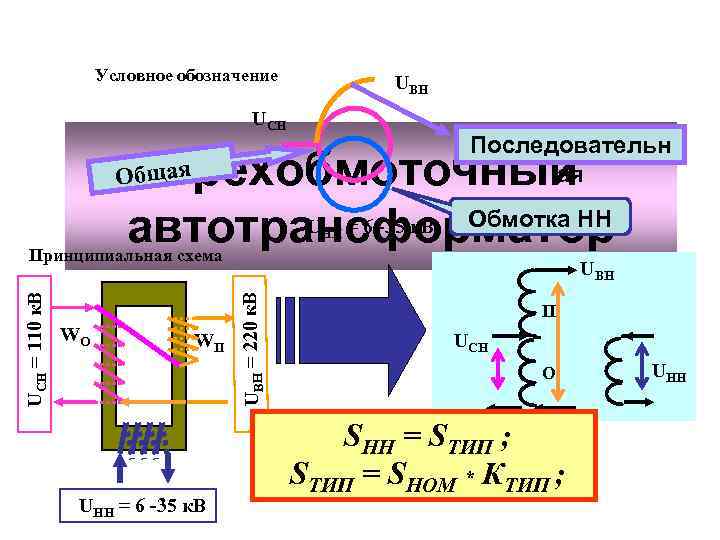

Условное обозначение UВH UCH Последовательн ая Трехобмоточный Обмотка НН U = 6 -35 к. В автотрансформатор Общая НH WО WП UНH = 6 -35 к. В UВH = 220 к. В UCH = 110 к. В Принципиальная схема П UСH О SНН = SТИП ; SТИП = SНОМ * КТИП ; UНH

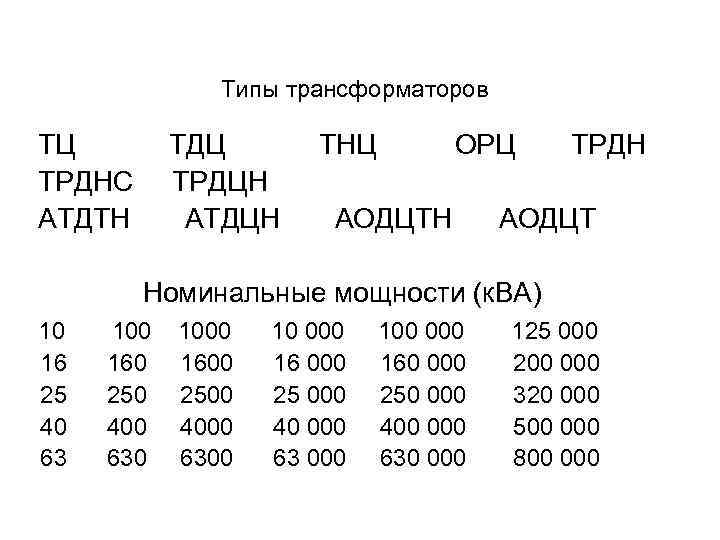

Типы трансформаторов ТЦ ТРДНС АТДТН ТДЦ ТРДЦН АТДЦН ТНЦ ОРЦ АОДЦТН ТРДН АОДЦТ Номинальные мощности (к. ВА) 10 16 25 40 63 100 160 250 400 630 1000 1600 2500 4000 6300 10 000 16 000 25 000 40 000 63 000 100 000 160 000 250 000 400 000 630 000 125 000 200 000 320 000 500 000 800 000

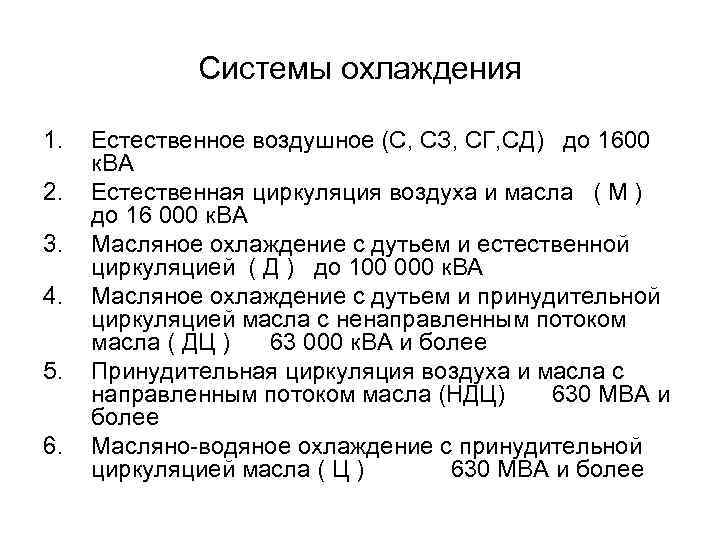

Системы охлаждения 1. 2. 3. 4. 5. 6. Естественное воздушное (С, СЗ, СГ, СД) до 1600 к. ВА Естественная циркуляция воздуха и масла ( М ) до 16 000 к. ВА Масляное охлаждение с дутьем и естественной циркуляцией ( Д ) до 100 000 к. ВА Масляное охлаждение с дутьем и принудительной циркуляцией масла с ненаправленным потоком масла ( ДЦ ) 63 000 к. ВА и более Принудительная циркуляция воздуха и масла с направленным потоком масла (НДЦ) 630 МВА и более Масляно-водяное охлаждение с принудительной циркуляцией масла ( Ц ) 630 МВА и более
Параметры трансформаторов 1. Номинальное напряжение обмоток 2. Номинальные токи 3. 4. Напряжение короткого замыкания Схемы и группы соединений обмоток (%)

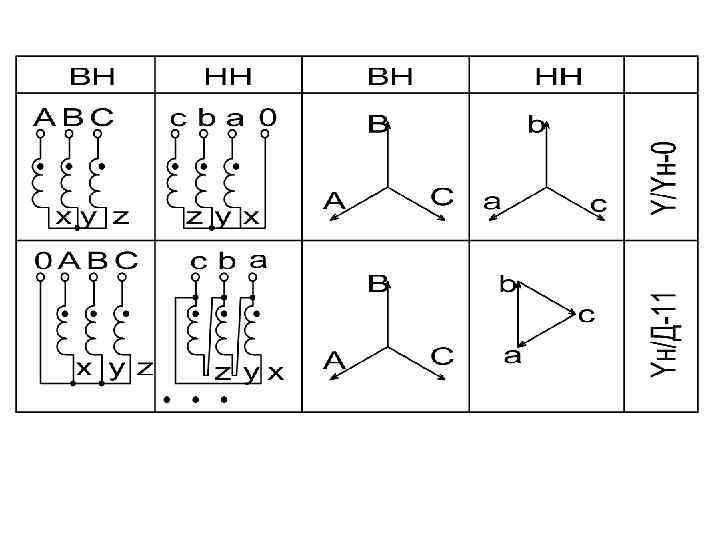

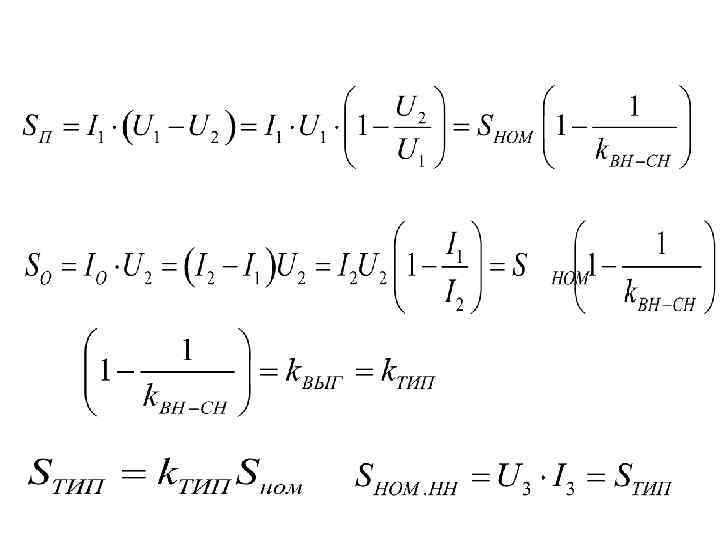

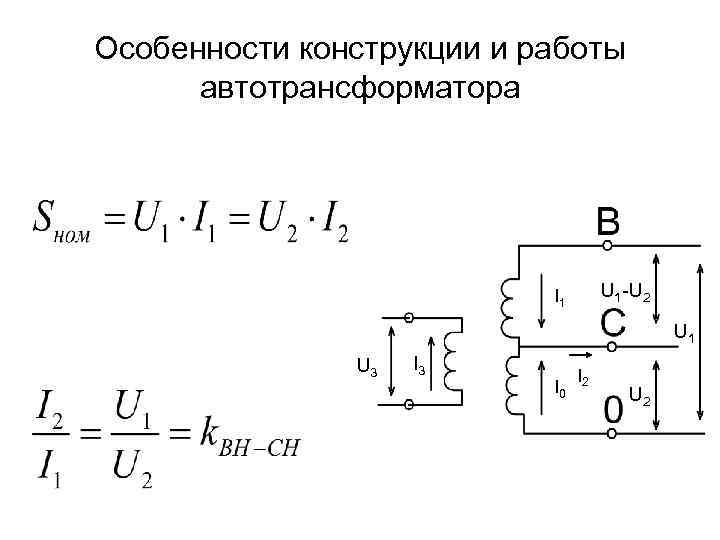

Особенности конструкции и работы автотрансформатора U 1 -U 2 I 1 U 3 I 0 I 2 U 2
Нагрузочная способность трансформаторов 1. Систематическая перегрузка 2. Аварийная перегрузка Масляные трансформаторы Перегрузка по току, % Длительность перегр. , мин. 30 120 45 80 60 45 75 20 10

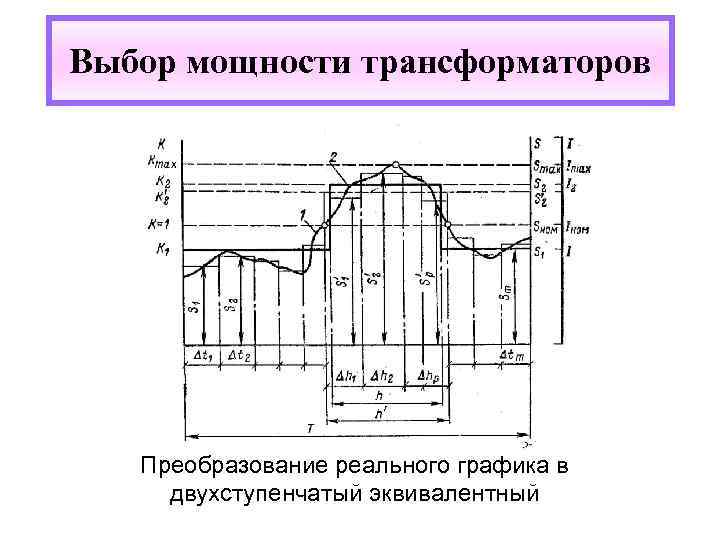

Выбор мощности трансформаторов Преобразование реального графика в двухступенчатый эквивалентный

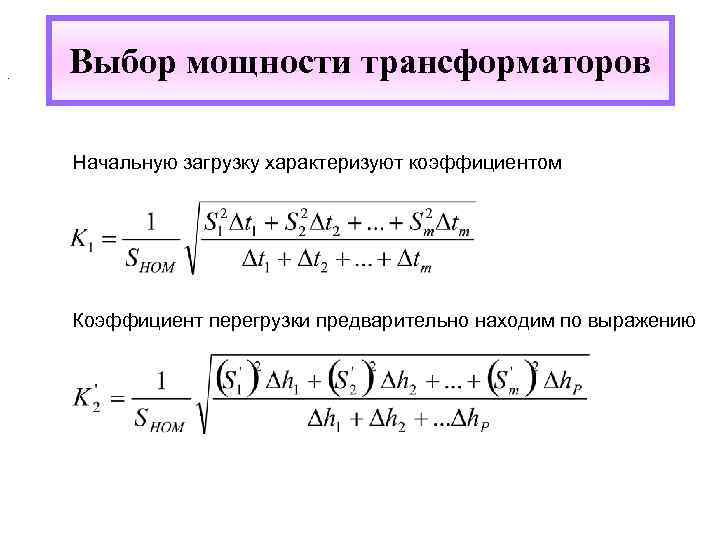

. Выбор мощности трансформаторов Начальную загрузку характеризуют коэффициентом Коэффициент перегрузки предварительно находим по выражению

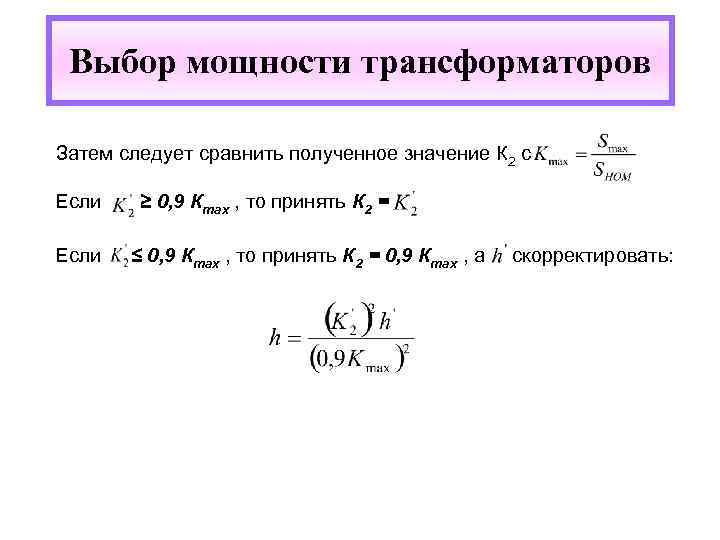

Выбор мощности трансформаторов Затем следует сравнить полученное значение К 2 с Если ≥ 0, 9 Кmax , то принять К 2 = ≤ 0, 9 Кmax , то принять К 2 = 0, 9 Кmax , а скорректировать:

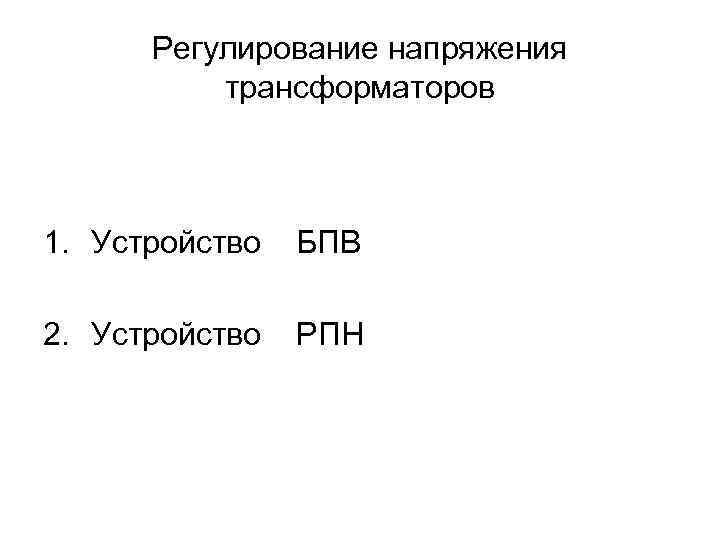

Регулирование напряжения трансформаторов 1. Устройство БПВ 2. Устройство РПН
