Электронный усилитель усилитель электрических сигналов в

* Электронный усилитель — усилитель электрических сигналов, в усилительных элементах которого используется явление электрической проводимости в газах, вакууме и полупроводниках. Электронный усилитель может представлять собой как самостоятельное устройство, так и блок (функциональный узел) в составе какой-либо аппаратуры — радиоприёмника, магнитофона, измерительного прибора и т. д.

Аналоговые усилители и цифровые усилители ●В аналоговых усилителях аналоговый входной сигнал без цифрового преобразования усиливается аналоговыми усилительными каскадами. Выходной аналоговый сигнал без цифрового преобразования подаётся на аналоговую нагрузку. ●В цифровых усилителях, после аналогового усиления входного аналогового сигнала аналоговыми усилительными каскадами до величины, достаточной для аналого-цифрового преобразования аналого-цифровым преобразователем (АЦП, ADC), происходит аналого-цифровое преобразование аналоговой величины (напряжения) в цифровую величину — число (код), соответствующий величине напряжения входного аналогового сигнала.

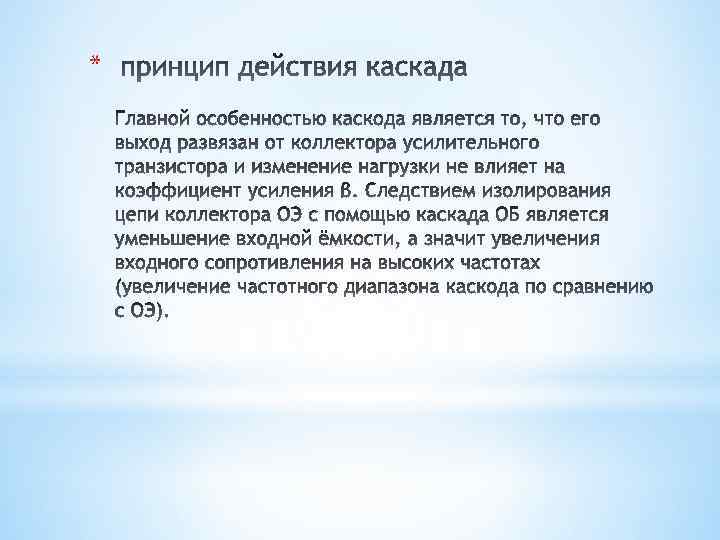

* Каскад усиления — ступень усилителя, содержащая один или несколько усилительных элементов, цепи нагрузки и связи с предыдущими или последующими ступенями. Каскодный усилитель — усилитель, содержащий два активных элемента, первый из которых включен по схеме с общим эмиттером (истоком, катодом), а второй — по схеме с общей базой (затвором, сеткой). Каскодный усилитель обладает повышенной стабильностью работы и малой входной ёмкостью.

*

* Усилители, состоящие из нескольких каскадов, предназначенные для увеличения коэффициента усиления, называют многокаскадными усилителями

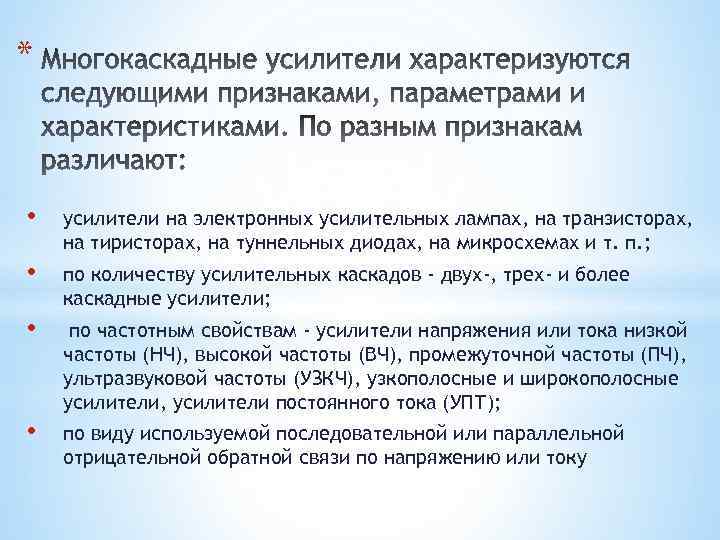

* • усилители на электронных усилительных лампах, на транзисторах, на тиристорах, на туннельных диодах, на микросхемах и т. п. ; • по количеству усилительных каскадов - двух-, трех- и более каскадные усилители; • по частотным свойствам - усилители напряжения или тока низкой частоты (НЧ), высокой частоты (ВЧ), промежуточной частоты (ПЧ), ультразвуковой частоты (УЗКЧ), узкополосные и широкополосные усилители, усилители постоянного тока (УПТ); • по виду используемой последовательной или параллельной отрицательной обратной связи по напряжению или току

• • • по виду межкаскадной связи - усилители с RС-связью, в которых применяются разделительные конденсаторы между каскадами; усилители с трансформаторной связью между каскадами; усилители с полосовым колебательным контуром связи между каскадами; усилители с непосредственной гальванической связью между каскадами; по режимам работы в классах А, В, АВ, С, Д; по соотношению величины входного сопротивления первого каскада Rвх к-да, сравнительно с величиной сопротивления датчика Rг входного сигнала различают: а) режим холостого хода (хх), когда Rвх к-да >> Rг; б) режим короткого замыкания (кз), когда Rвх к-да << Rг; в) режим согласования, когда Rвх к-да » Rг, при котором от датчика входного сигнала передается на вход усилителя наибольшая входная мощность сигнала;

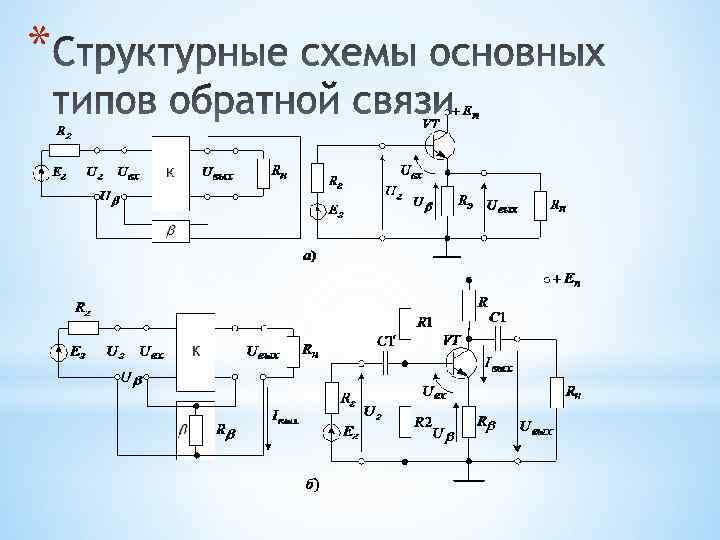

* Паразитная обратная связь вследствие паразитных емкостных, индуктивных и других связей. Кроме того обратные связи бывают положительными (когда передаваемая мощность с выхода совпадает по фазе с входным сигналом), отрицательными (если они в противофазе), и комплексной (когда сдвиг фазы отличается как от 0°, так и 180°). Все виды обратной связи могут очень сильно изменять свойства усилителя. Как внутренними, так и паразитными связями нельзя управлять, и они нередко изменяют свойства усилителя в нежелательном направлении, например, приводят к самовозбуждению усилителя. Внешняя же обратная связь легко управляема и ее вводят для улучшения свойств усилителя: повышения стабильности коэффициента усиления, снижения искажений всех видов, уменьшения собственных помех и т. д.

*

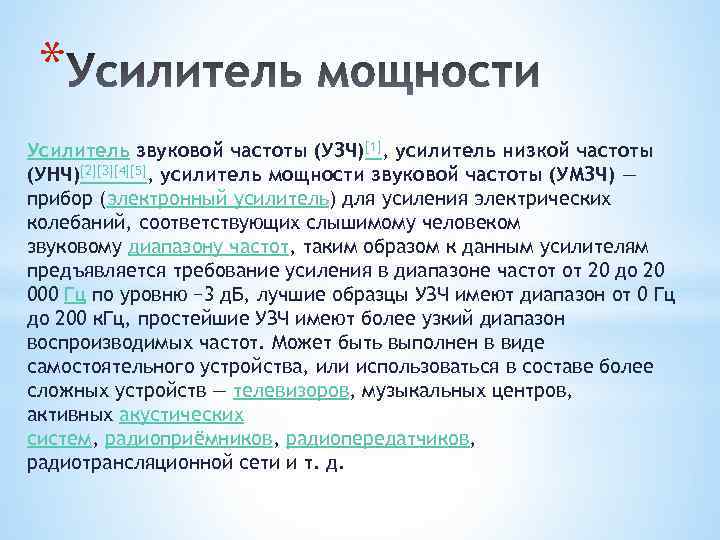

* Усилитель звуковой частоты (УЗЧ)[1], усилитель низкой частоты (УНЧ)[2][3][4][5], усилитель мощности звуковой частоты (УМЗЧ) — прибор (электронный усилитель) для усиления электрических колебаний, соответствующих слышимому человеком звуковому диапазону частот, таким образом к данным усилителям предъявляется требование усиления в диапазоне частот от 20 до 20 000 Гц по уровню − 3 д. Б, лучшие образцы УЗЧ имеют диапазон от 0 Гц до 200 к. Гц, простейшие УЗЧ имеют более узкий диапазон воспроизводимых частот. Может быть выполнен в виде самостоятельного устройства, или использоваться в составе более сложных устройств — телевизоров, музыкальных центров, активных акустических систем, радиоприёмников, радиопередатчиков, радиотрансляционной сети и т. д.
