ЭЛЕКТРОННЫЙ КОМПЛЕКТ ПОЯСНЕНИЙ К РАБОЧЕЙ ТЕТРАДИ ПО ДИСЦИПЛИНЕ ИНЖЕНЕРНАЯ ГРАФИКА 1 семестр часть 3 Авторы: Мелкумян О. Г. , Серегин В. И. , Суркова Н. Г. Подготовили: доцент кафедры РК-1 Гузненков В. Н. , ст. преподаватель РК-1 Журбенко П. А.

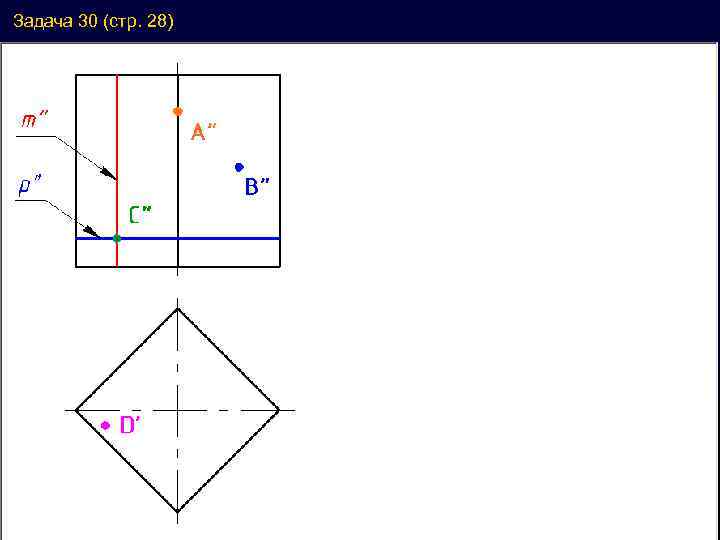

Задача 30 (стр. 28) ’

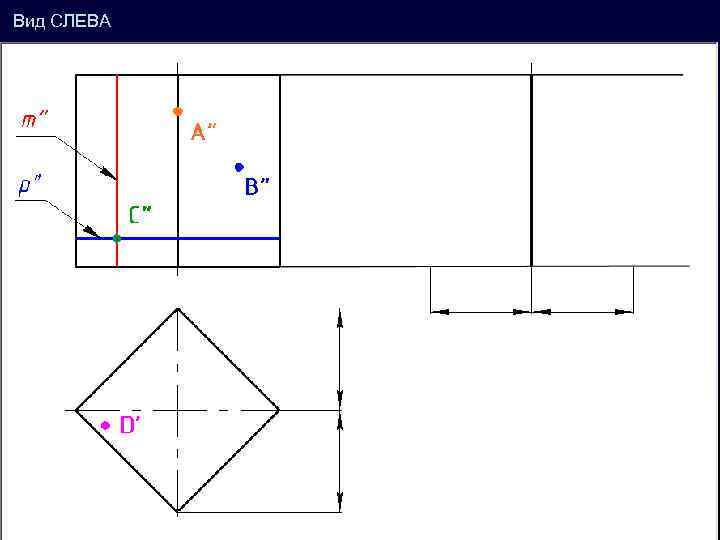

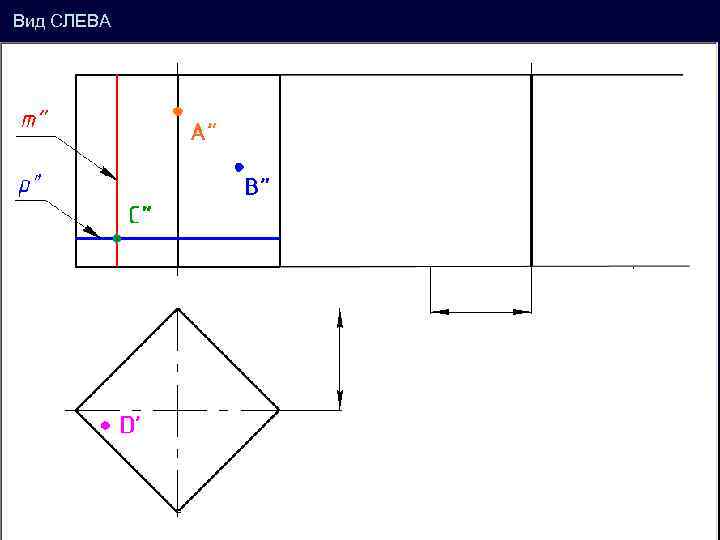

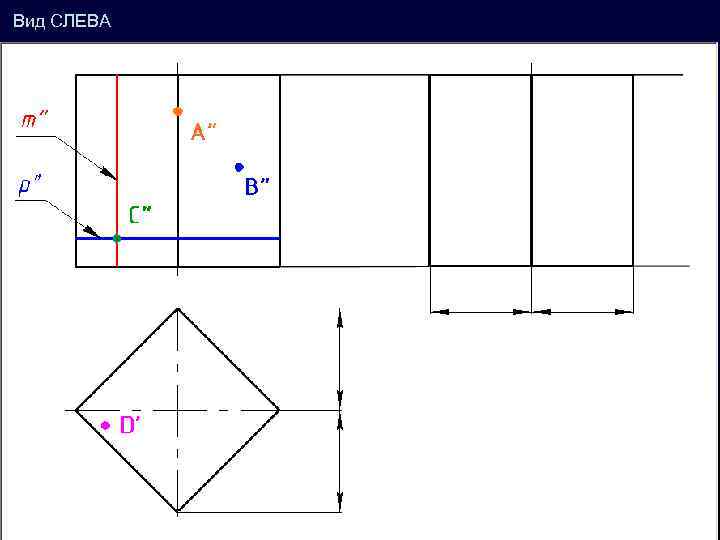

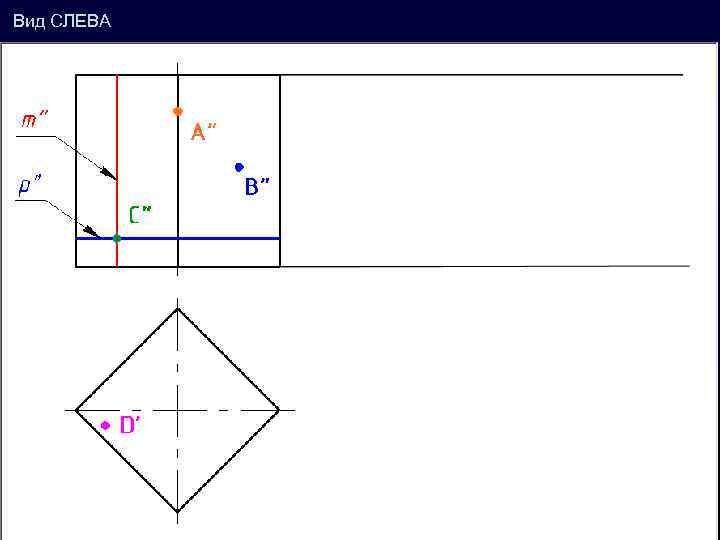

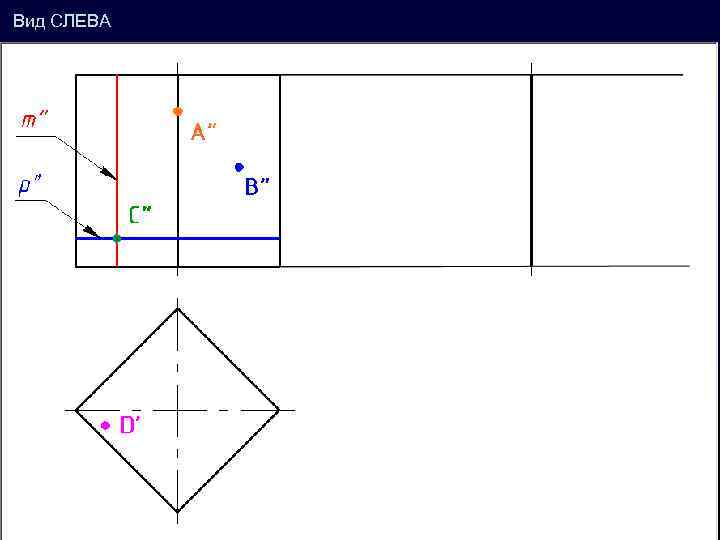

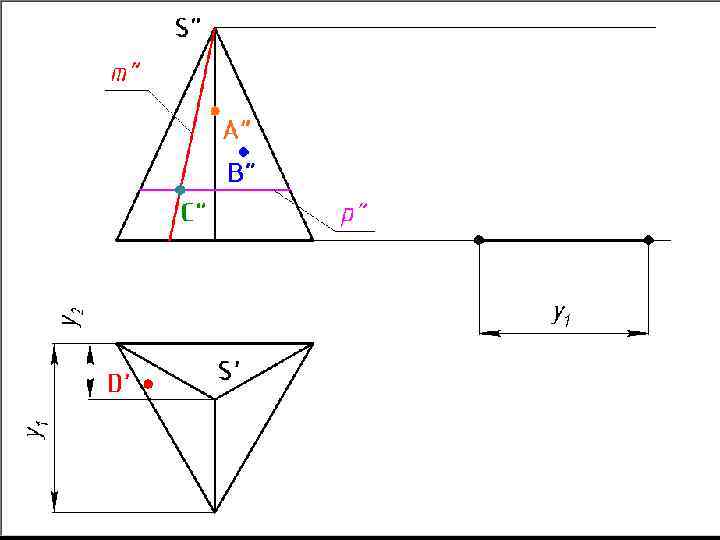

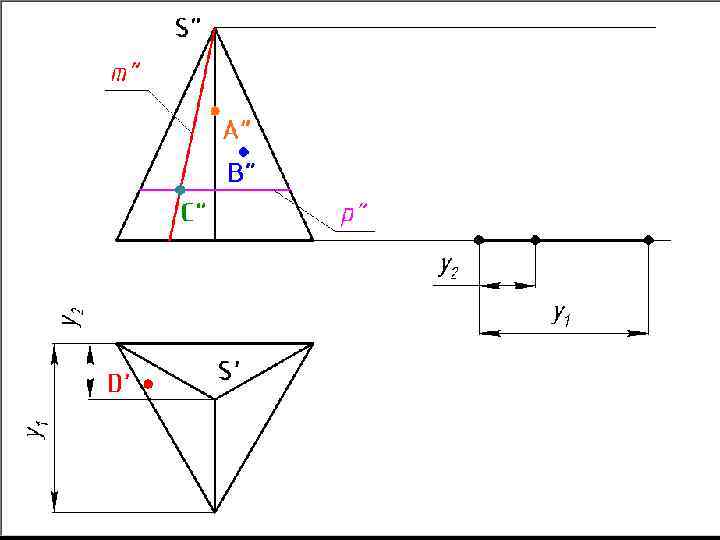

Вид СЛЕВА ’
Вид СЛЕВА ’
Вид СЛЕВА ’
Вид СЛЕВА ’
Вид СЛЕВА ’

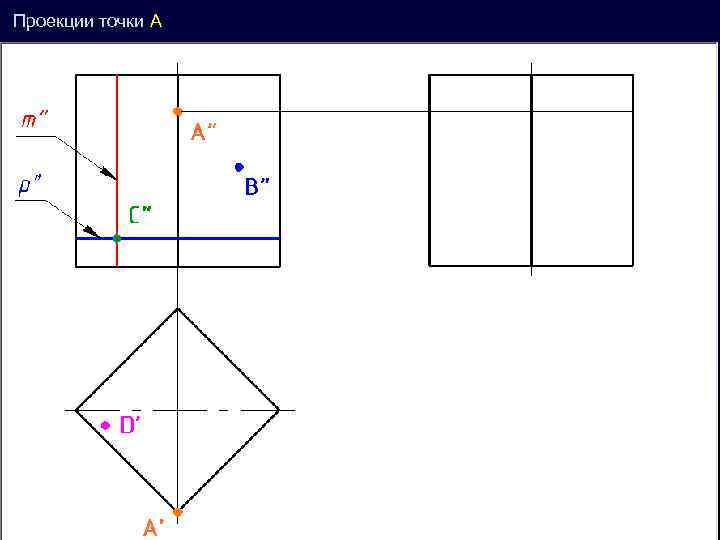

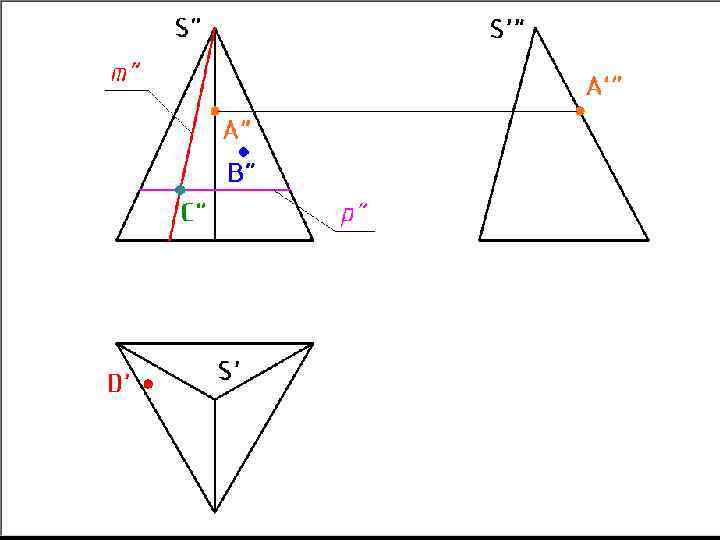

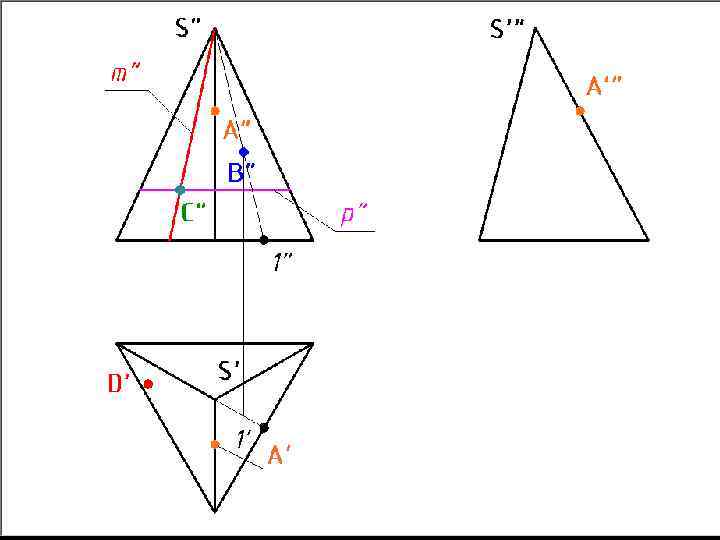

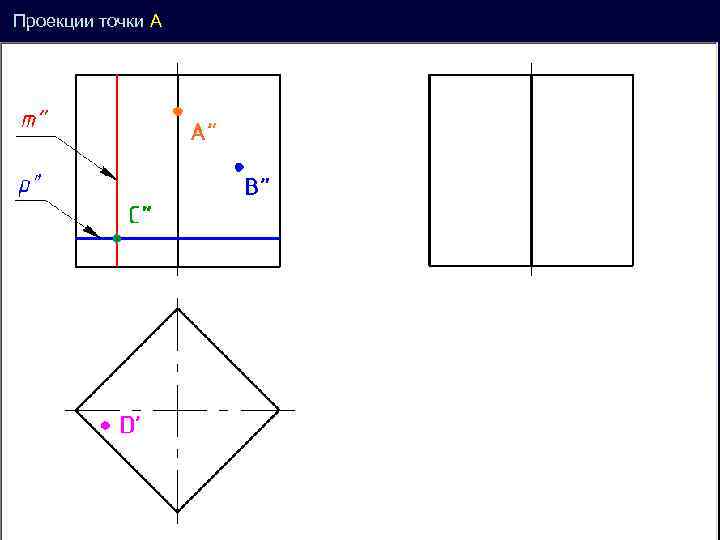

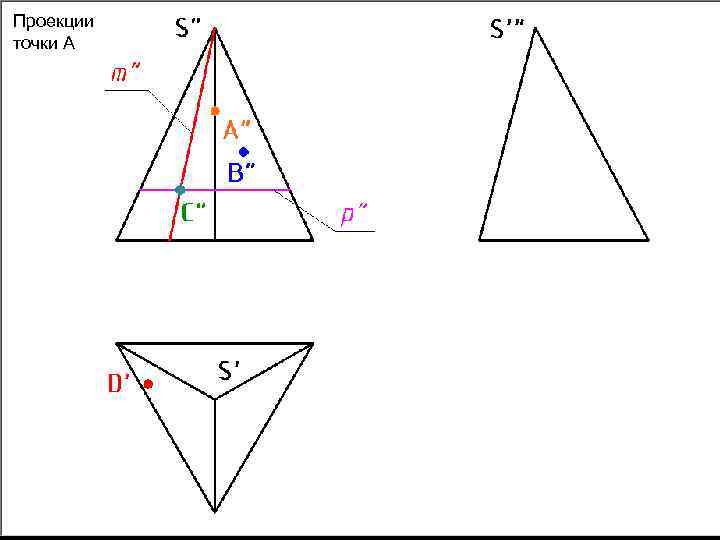

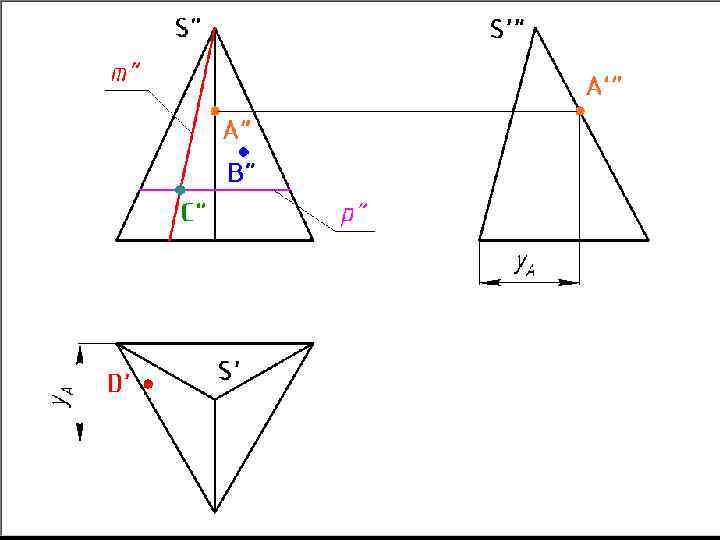

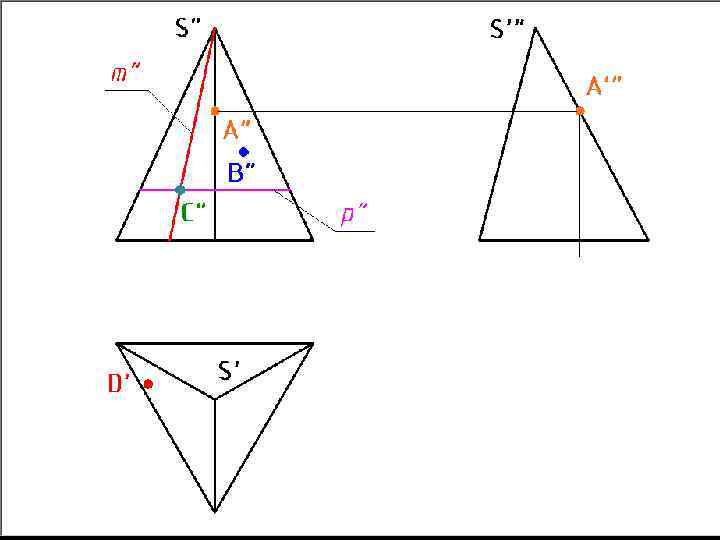

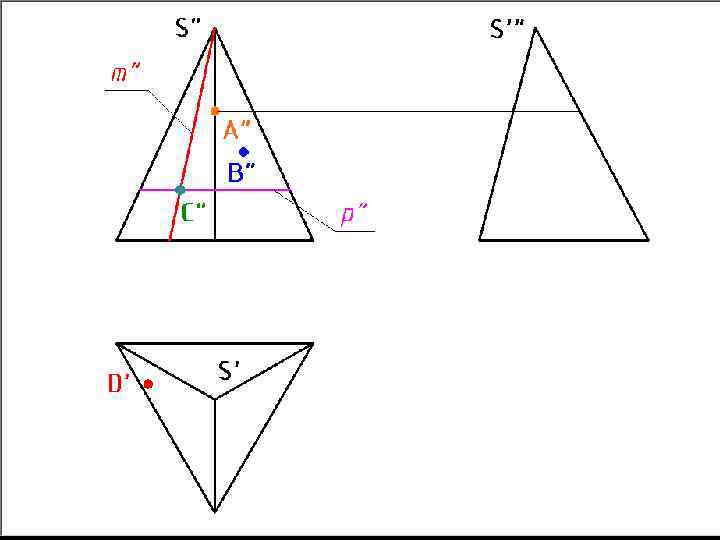

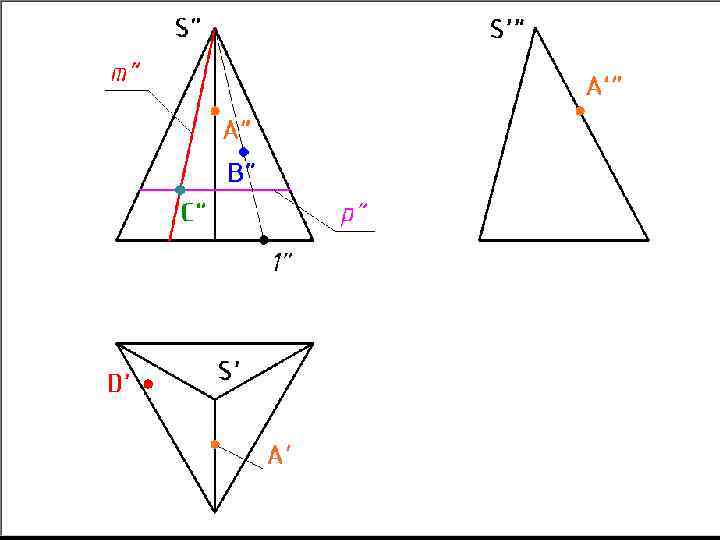

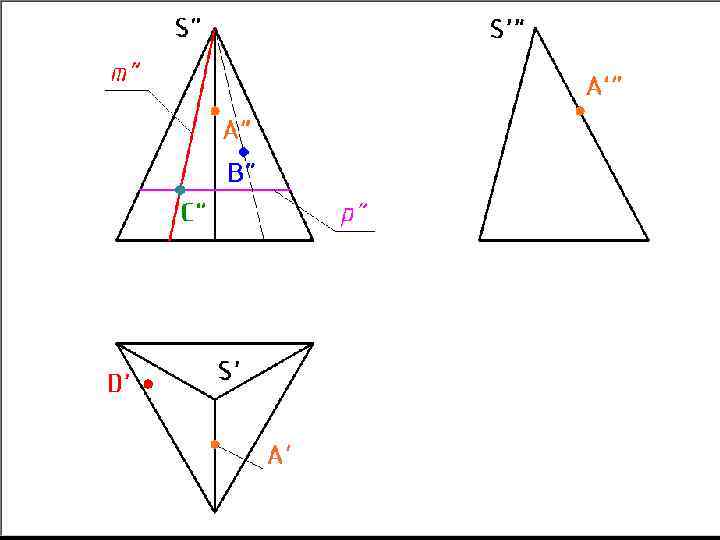

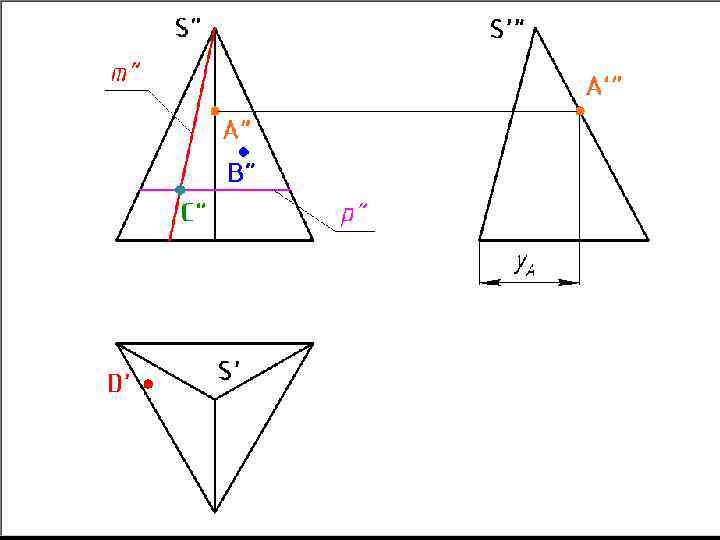

Проекции точки А ’

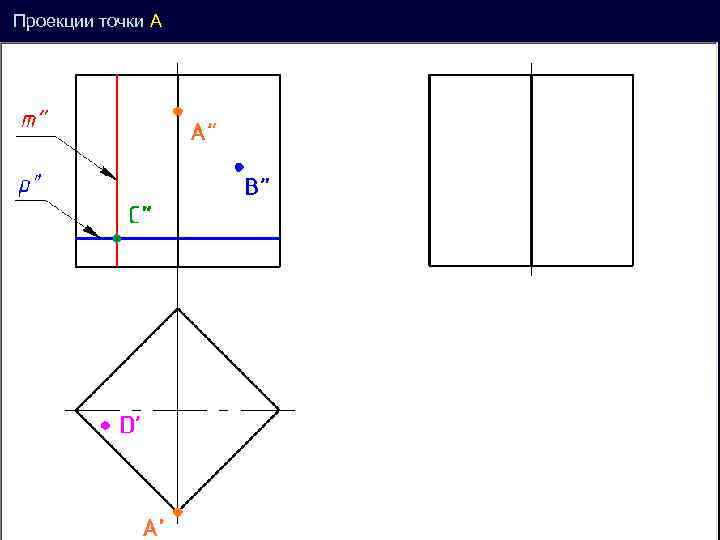

Проекции точки А ’

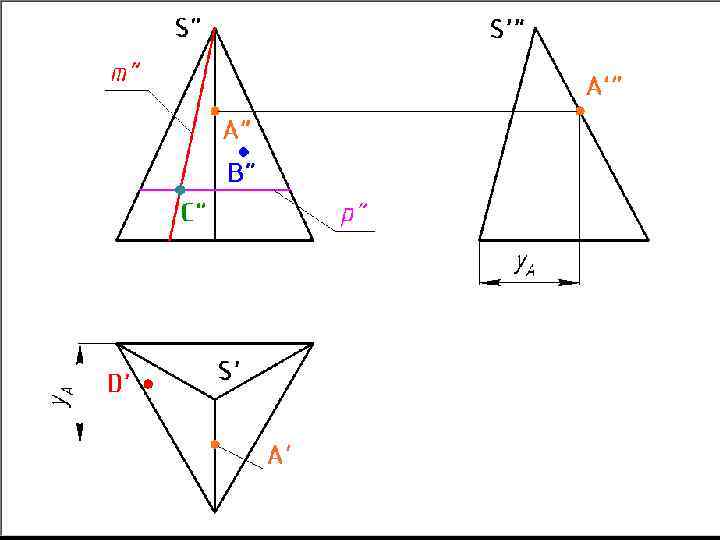

Проекции точки А ’
Проекции точки А ’
Проекции точки А ’

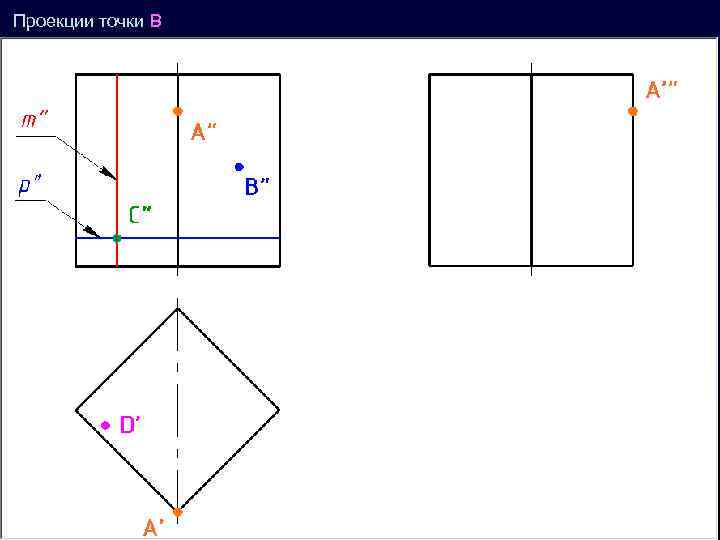

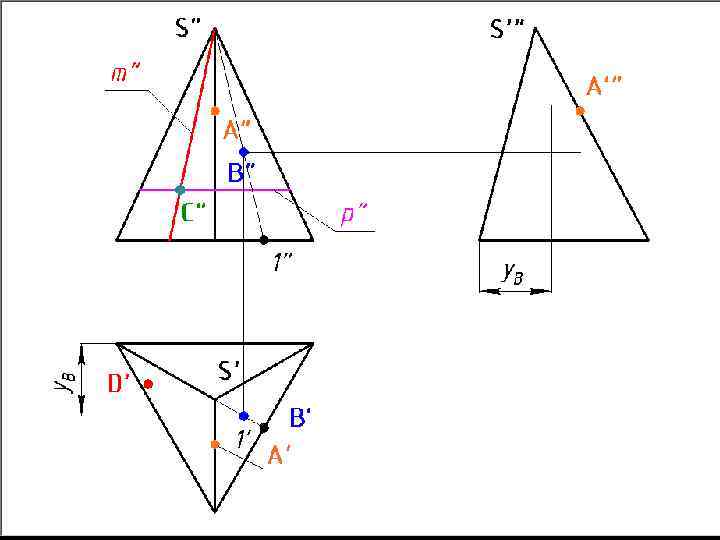

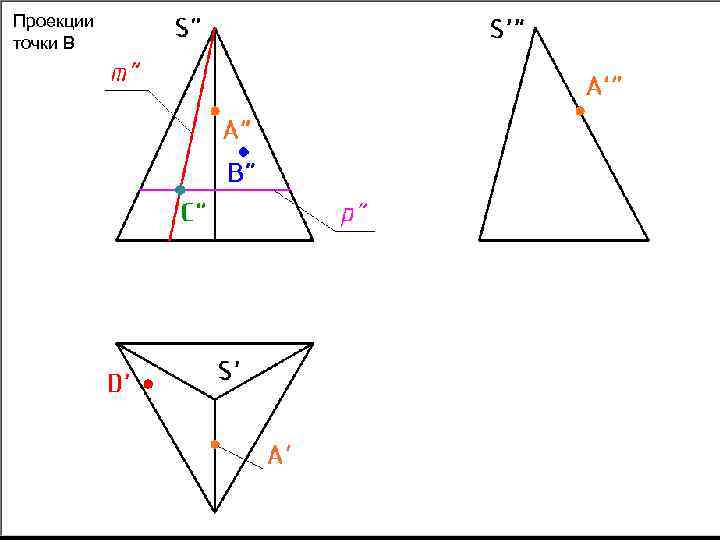

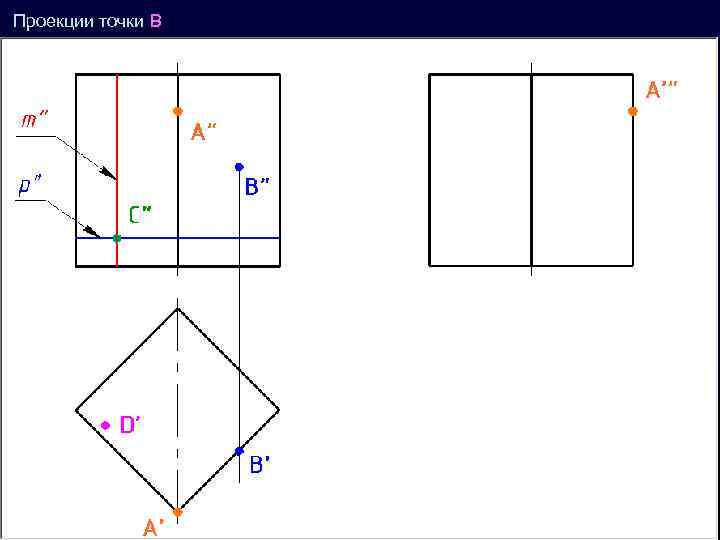

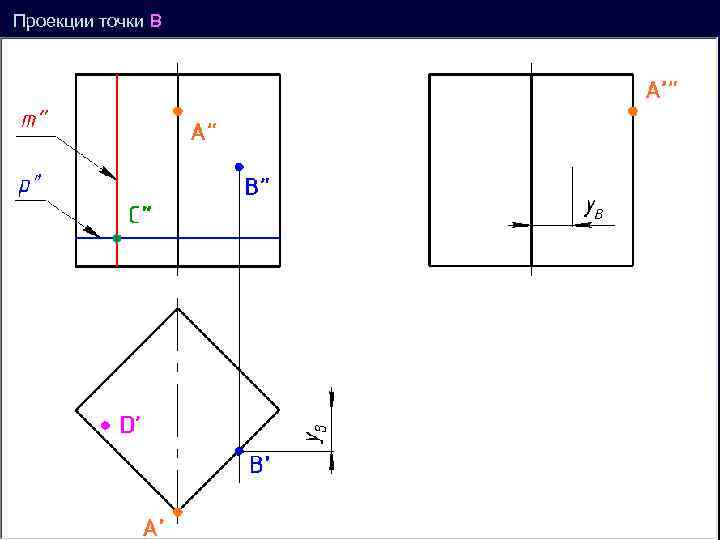

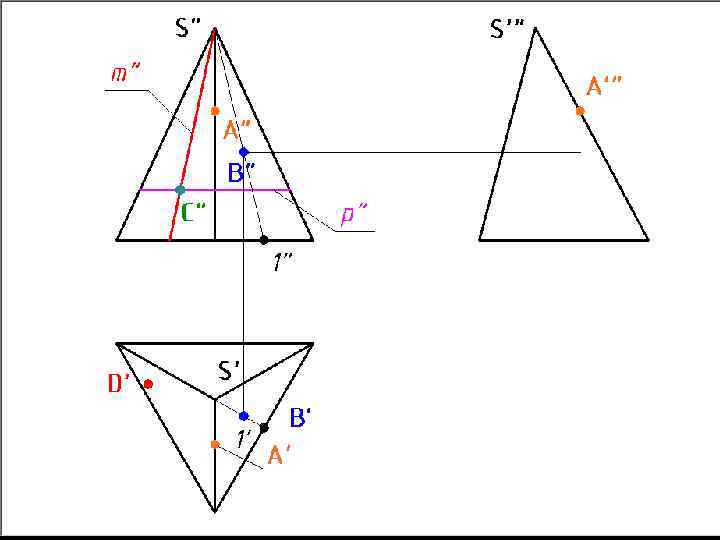

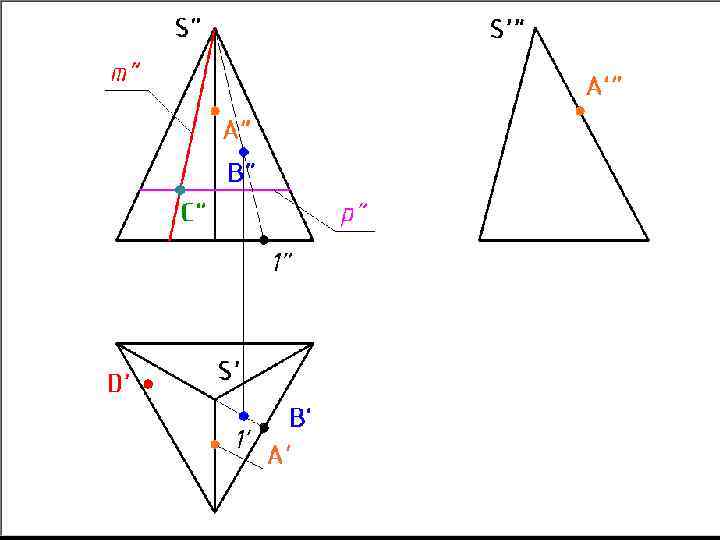

Проекции точки B ’
Проекции точки B ’
Проекции точки B ’

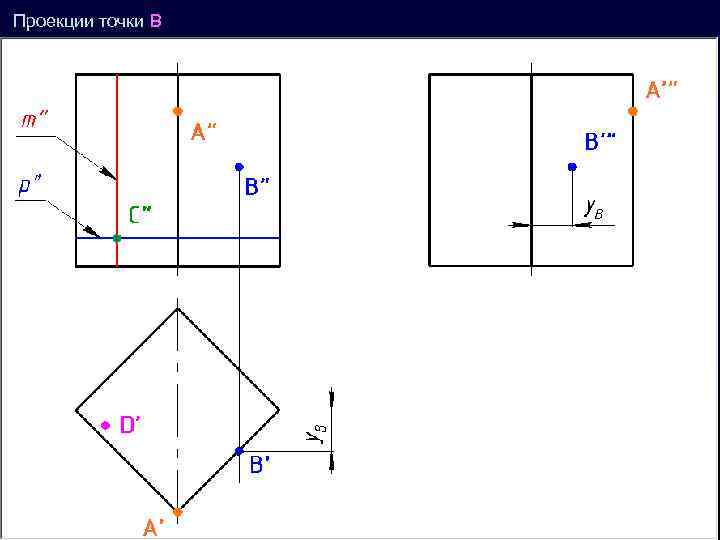

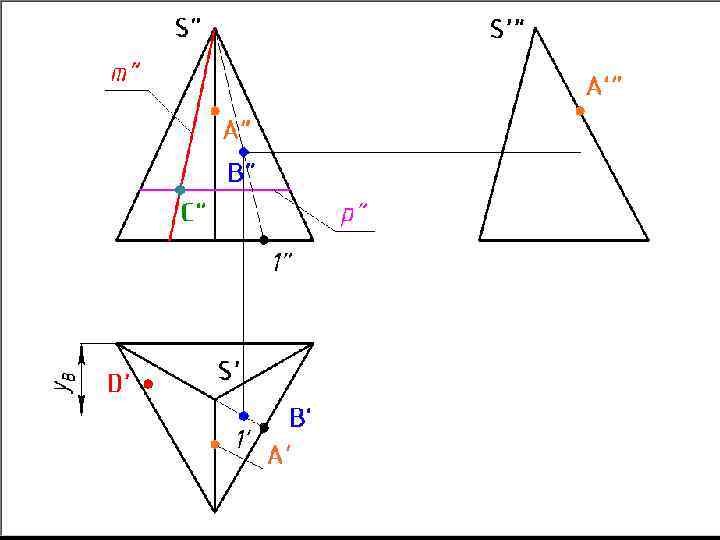

Проекции точки B ’
Проекции точки B ’
Проекции точки B ’
Проекции точки B ( ’ )

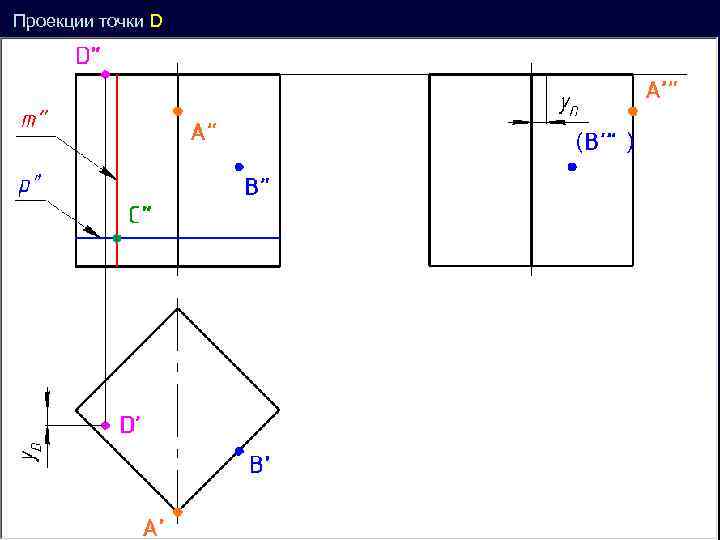

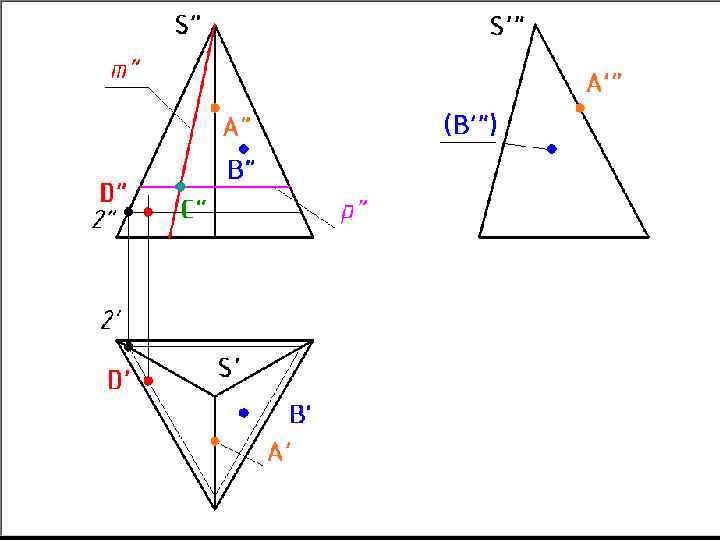

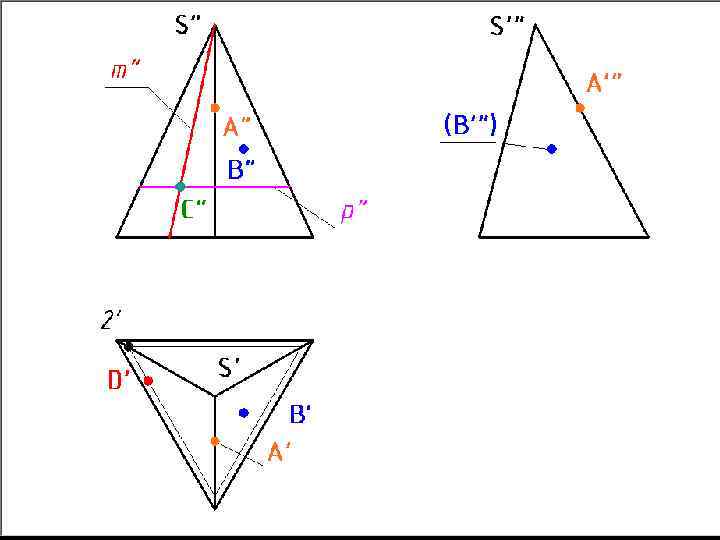

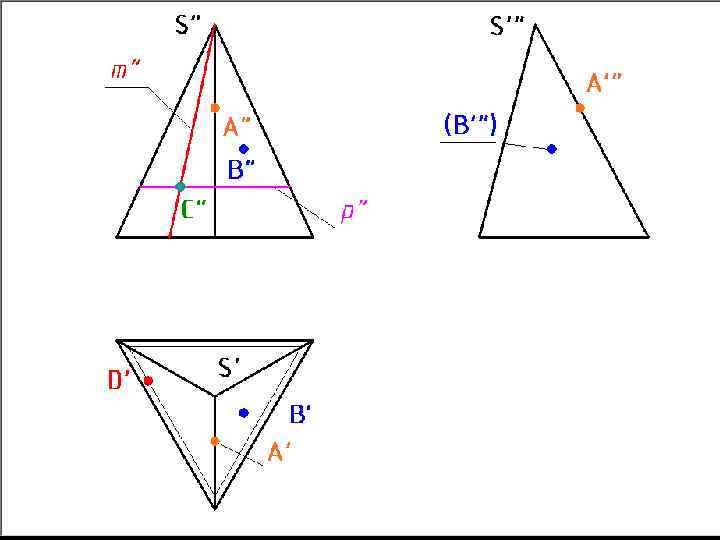

Проекции точки D ( ’ )
Проекции точки D ( ’ )

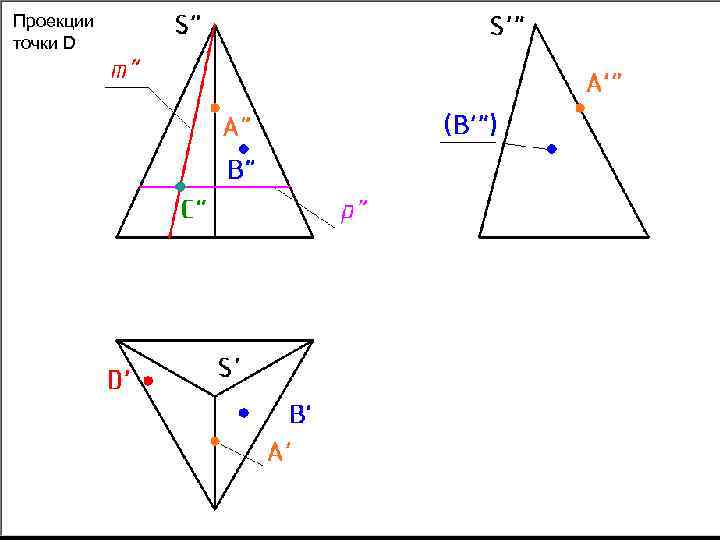

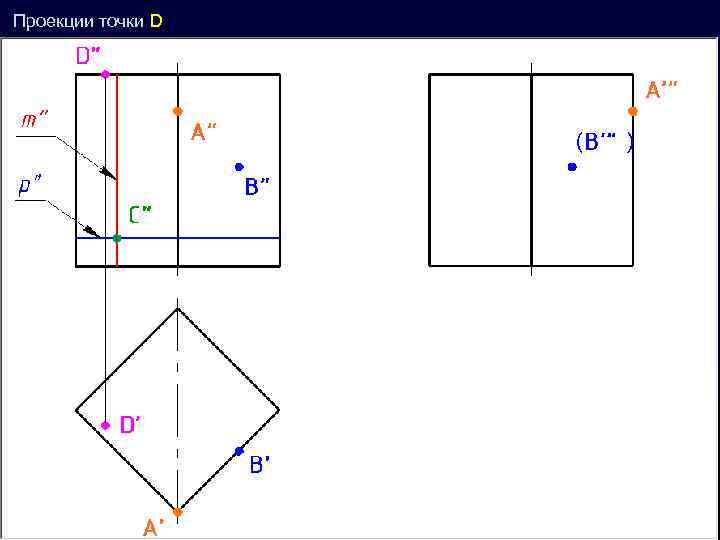

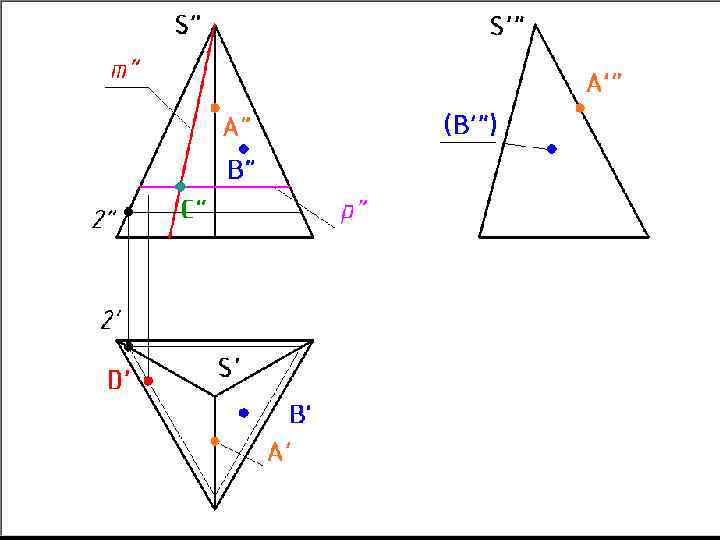

Проекции точки D ( ’ )
Проекции точки D ( ’ )
Проекции точки D ( ’ )
Проекции точки D ( ’ )

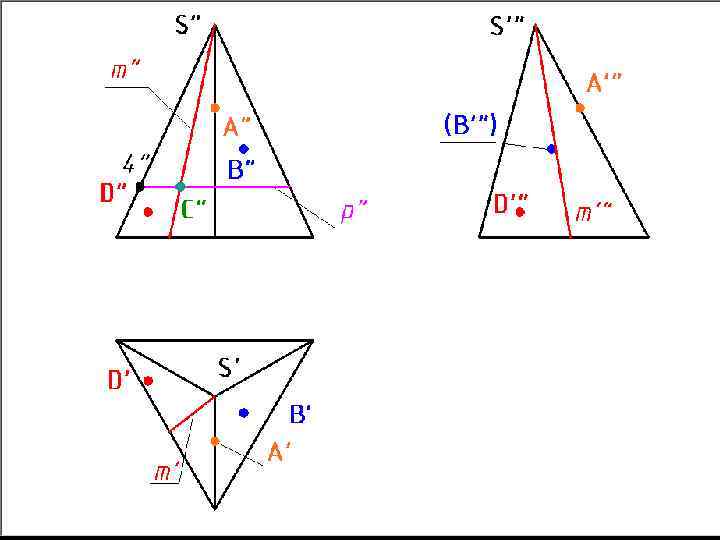

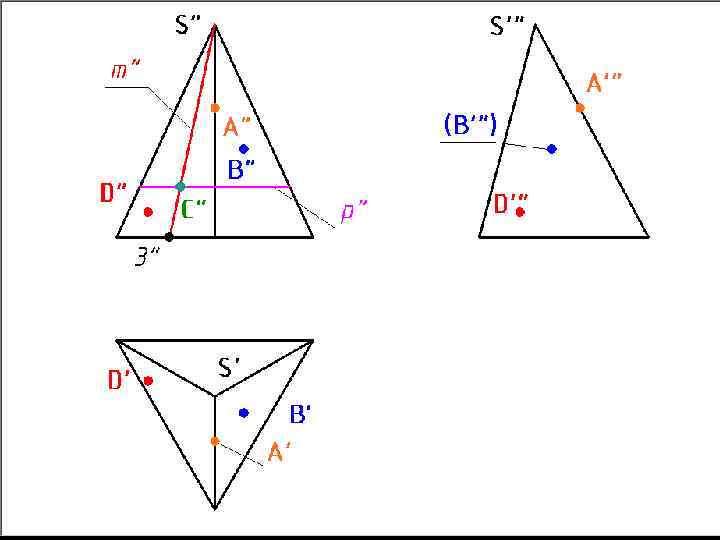

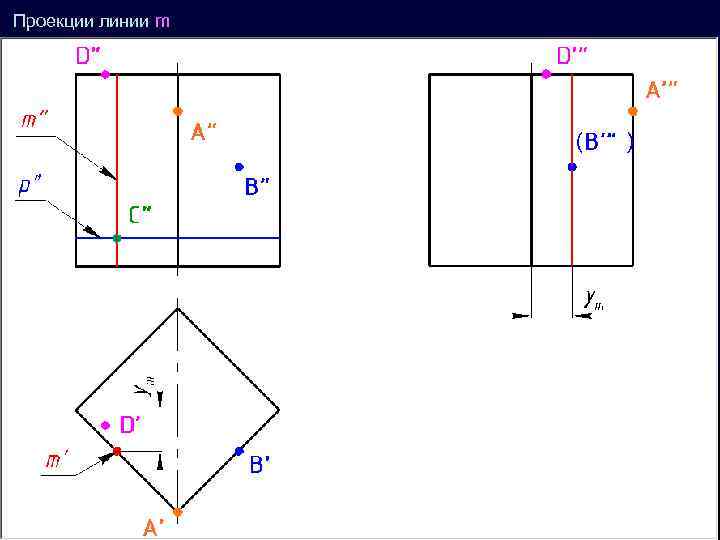

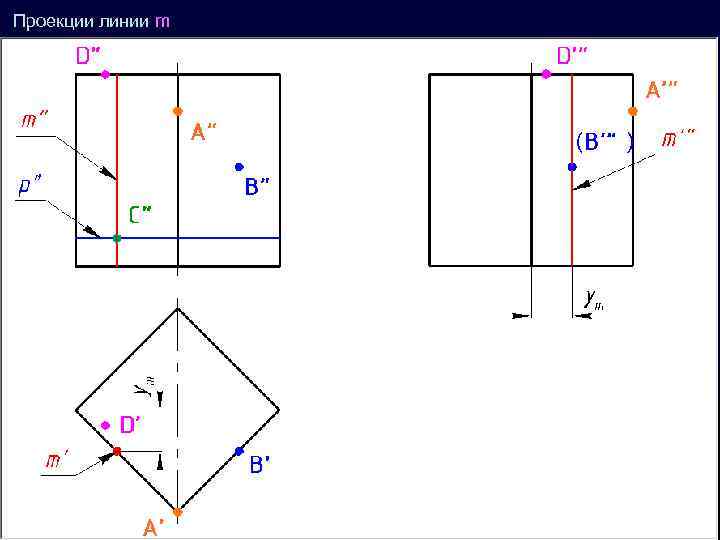

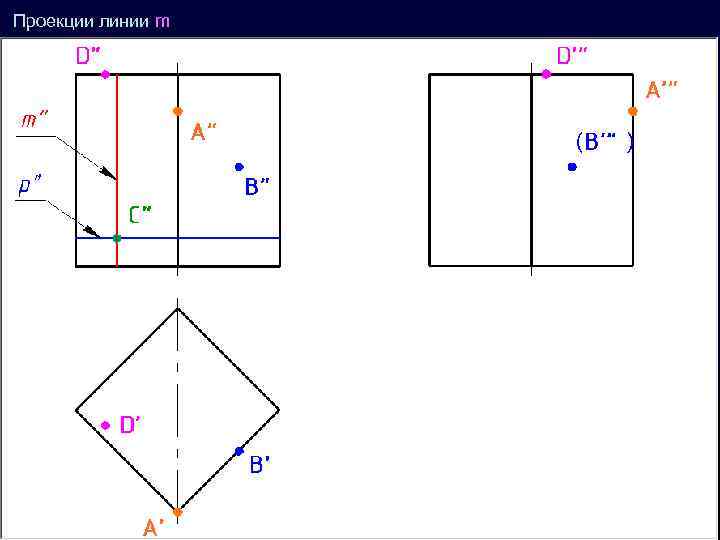

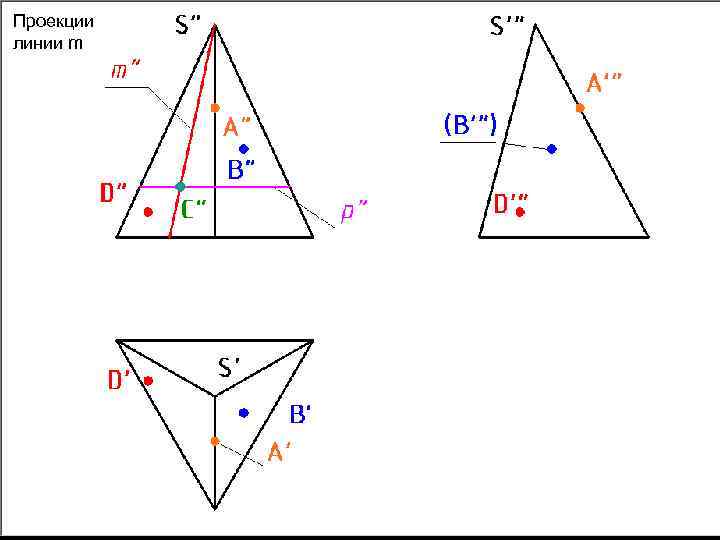

Проекции линии m ( ’ )
Проекции линии m ( ’ )

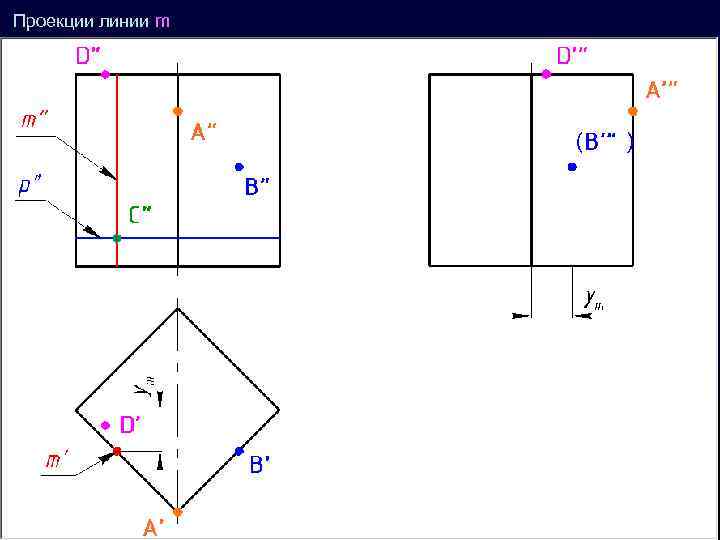

Проекции линии m ( ’ )

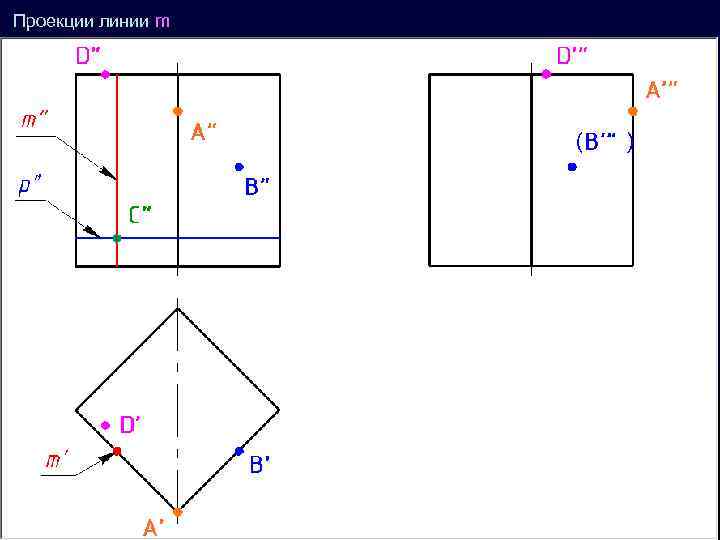

Проекции линии m ( ’ )
Проекции линии m ( ’ )
Проекции линии m ( ’ )
Проекции линии m ( ’ )

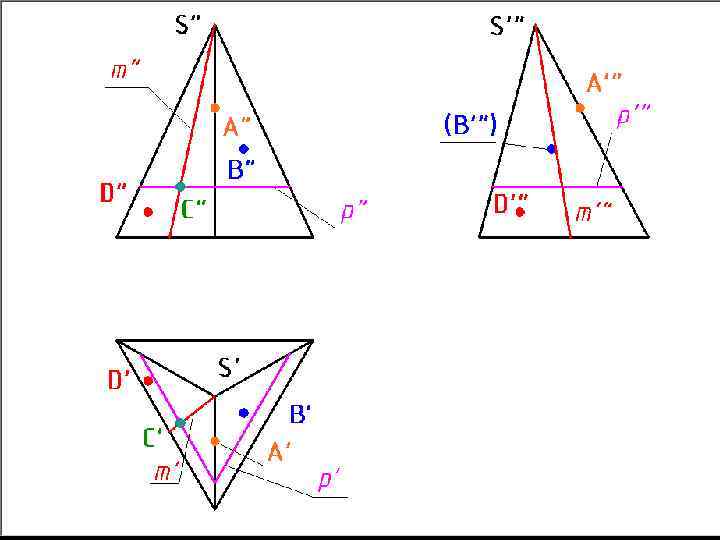

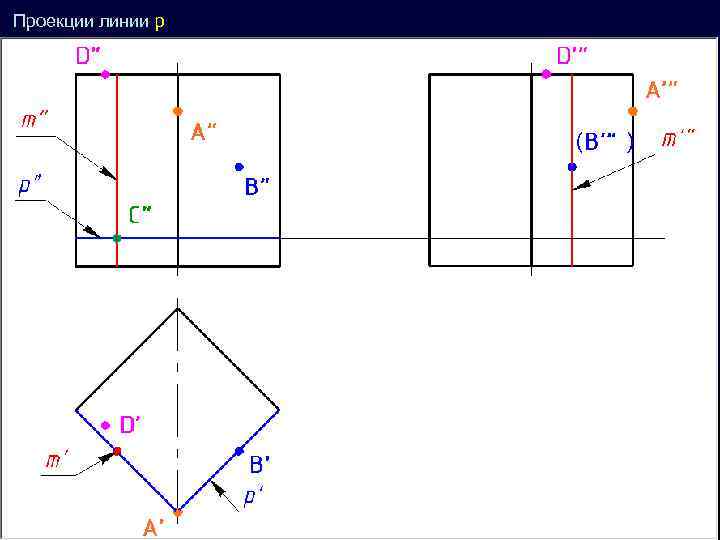

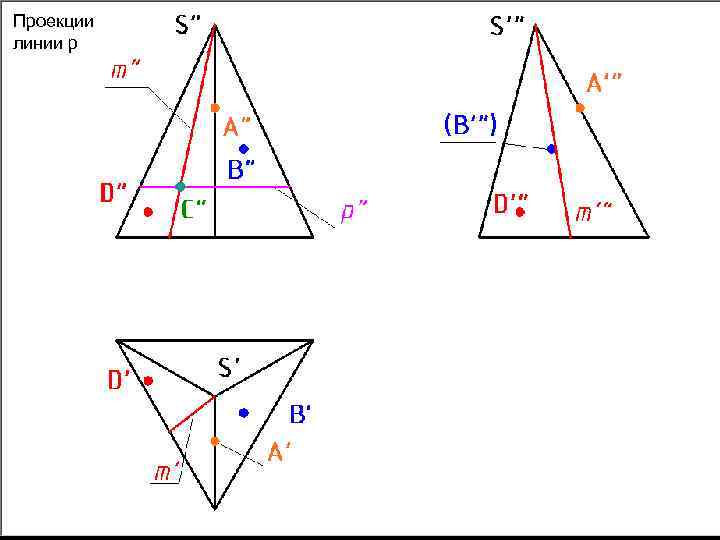

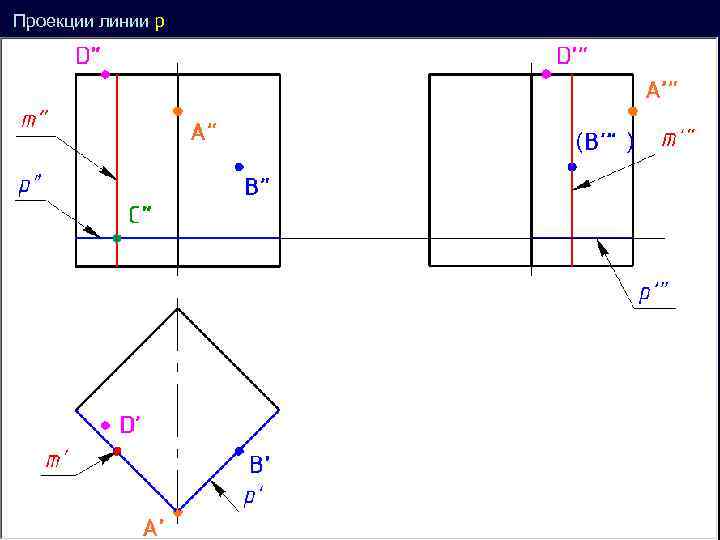

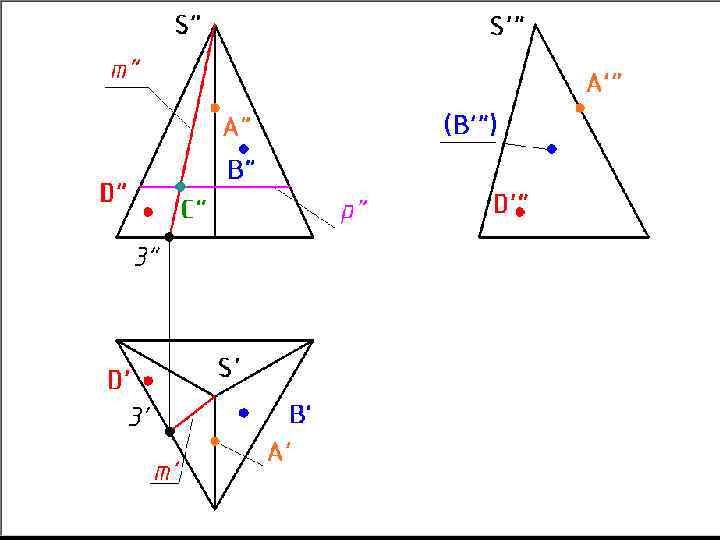

Проекции линии p ( ’ )
Проекции линии p ( ’ )
Проекции линии p ( ’ )
Проекции линии p ( ’ )

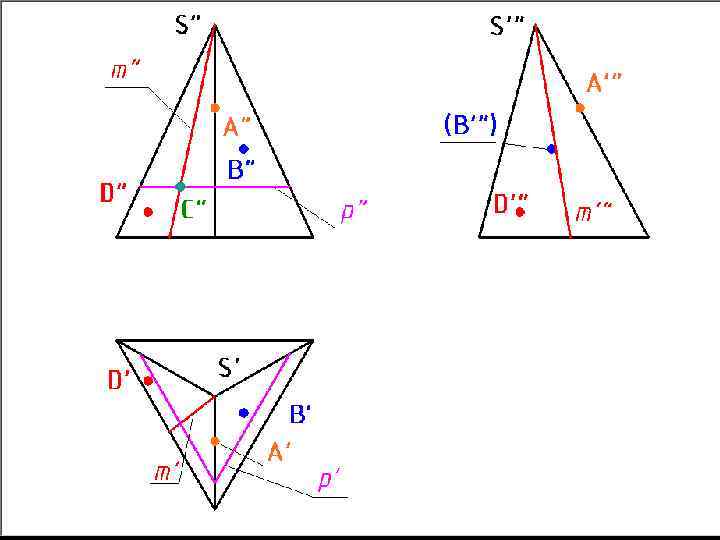

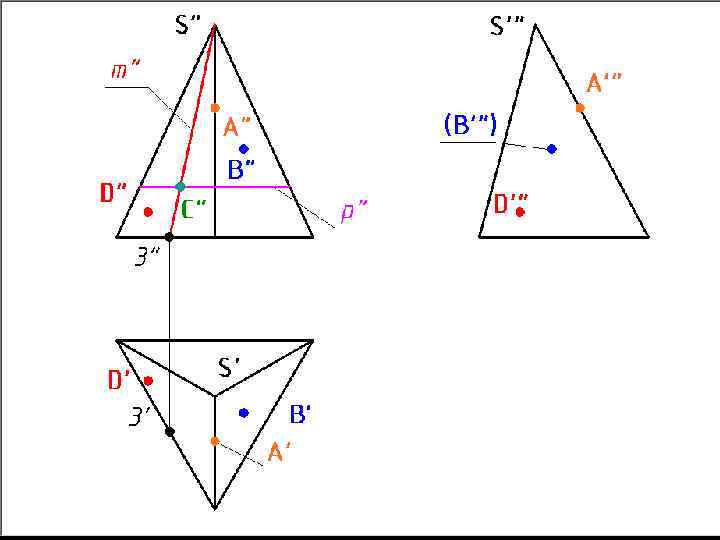

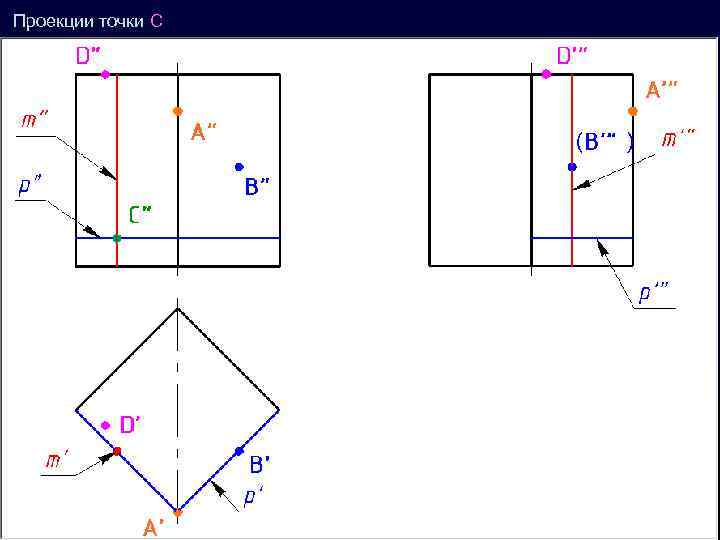

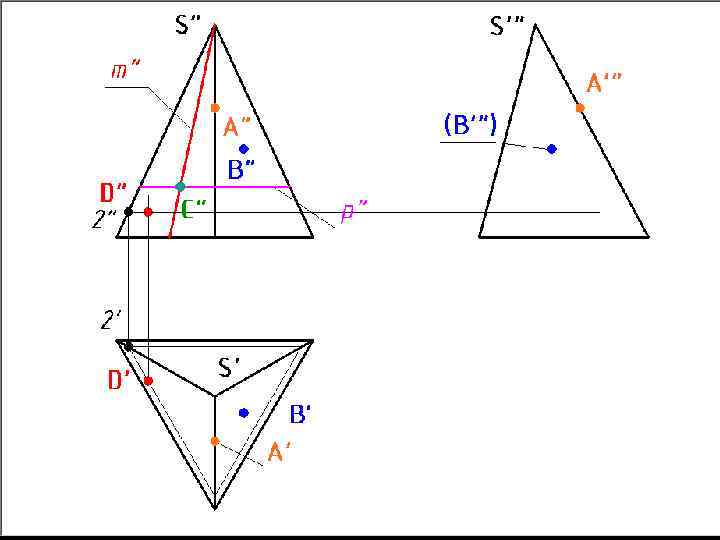

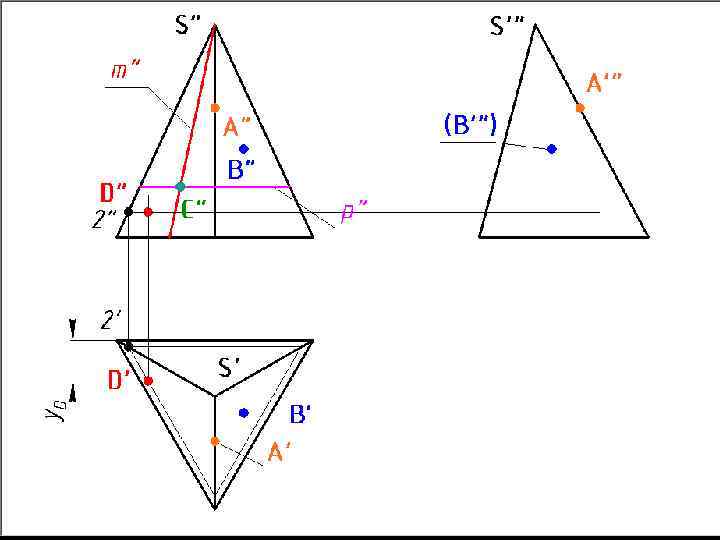

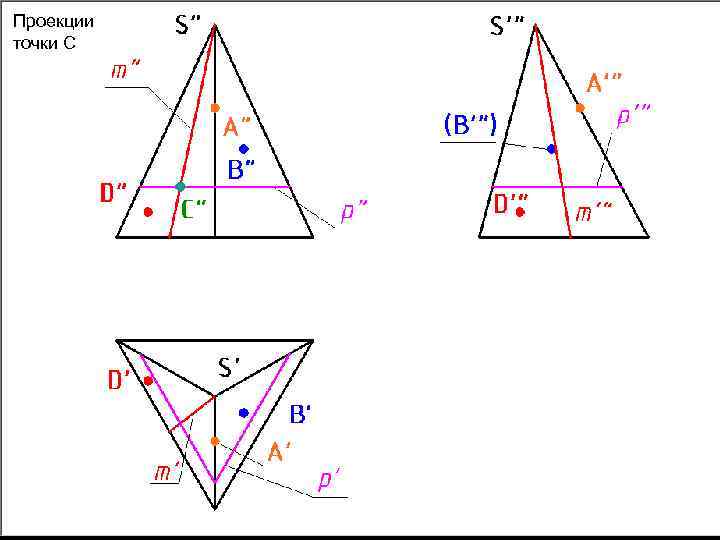

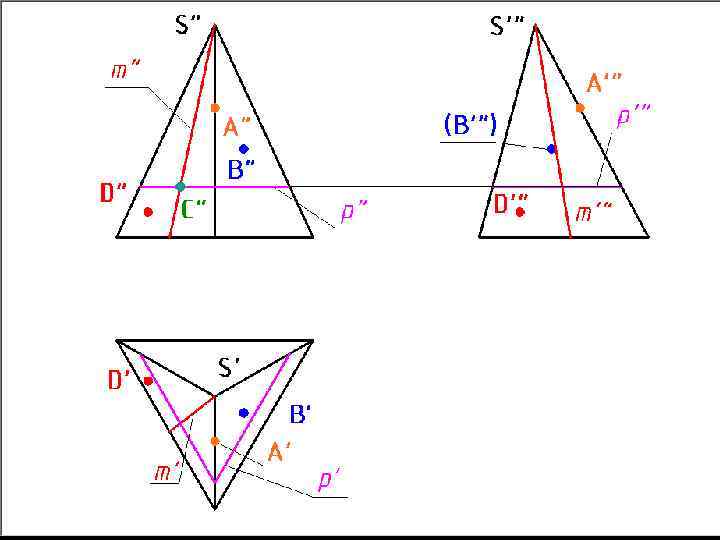

Проекции точки C ( ’ )
Проекции точки C ( ’ C’≡ )

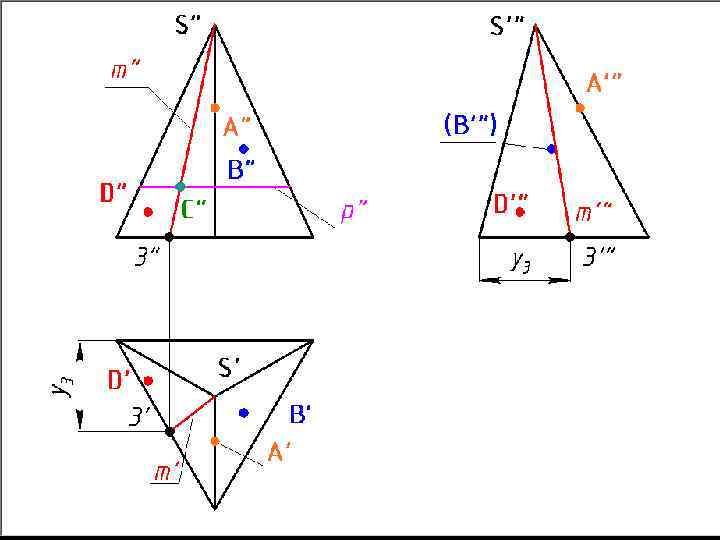

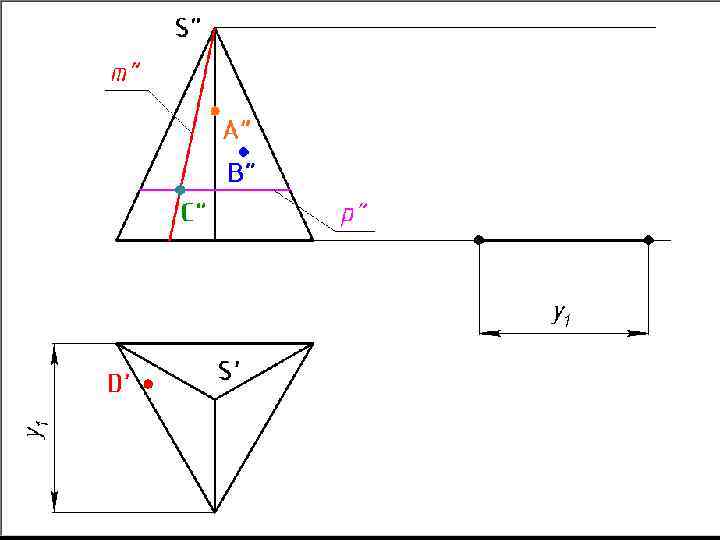

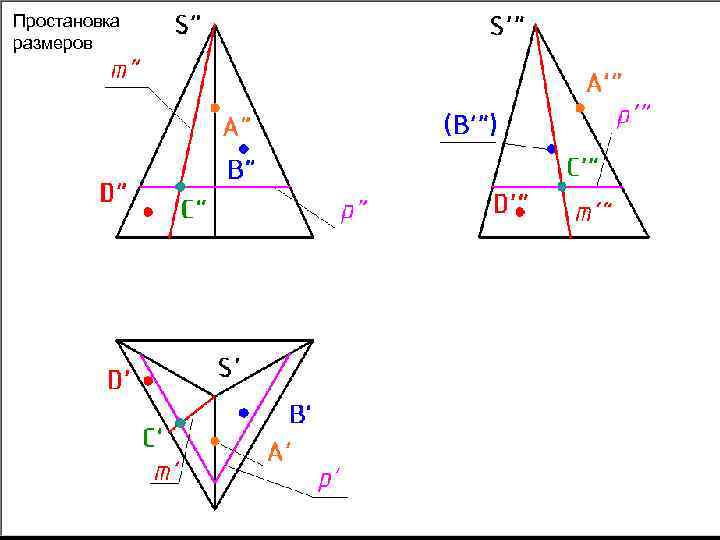

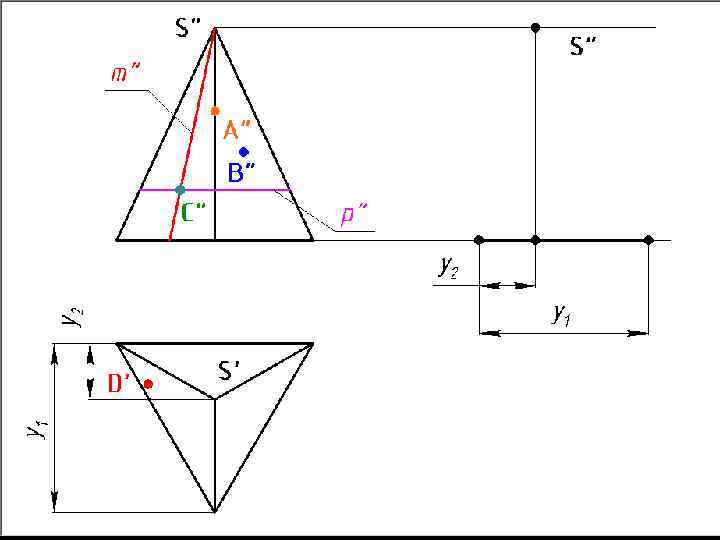

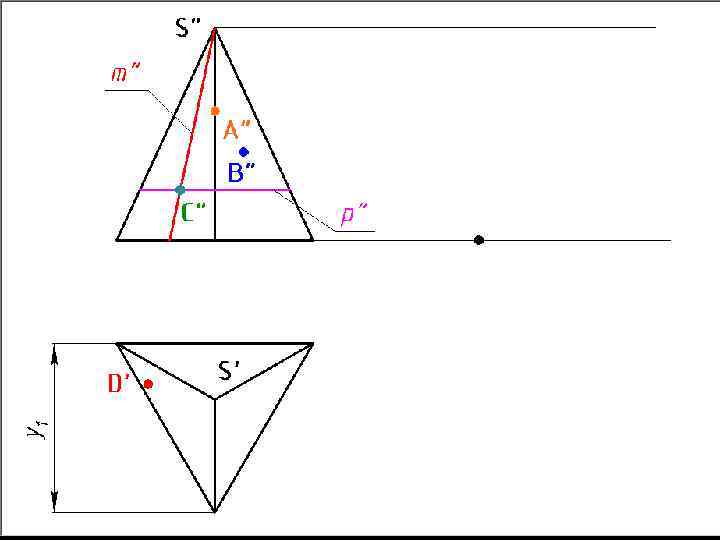

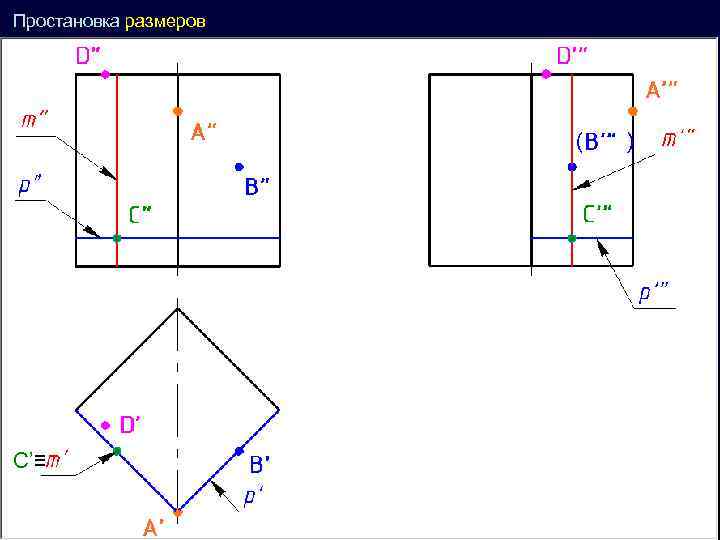

Простановка размеров ( ’ C’≡ )

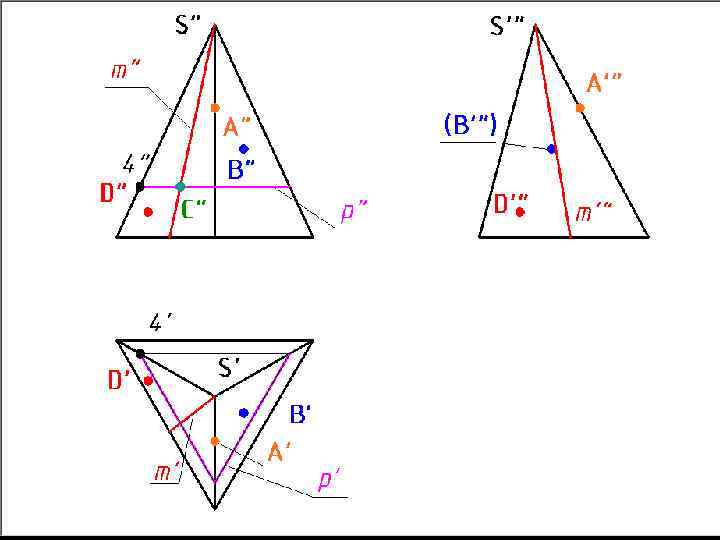

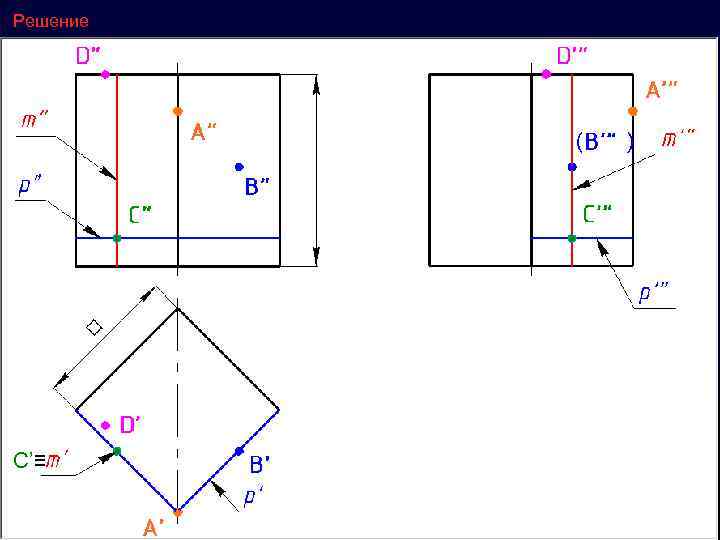

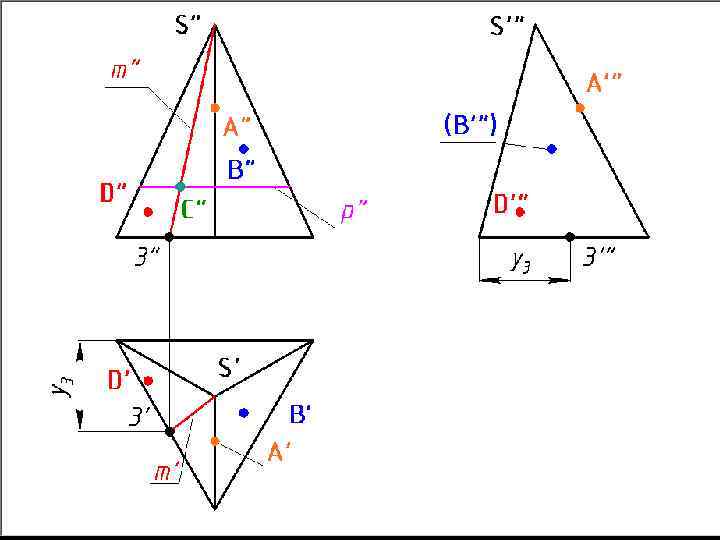

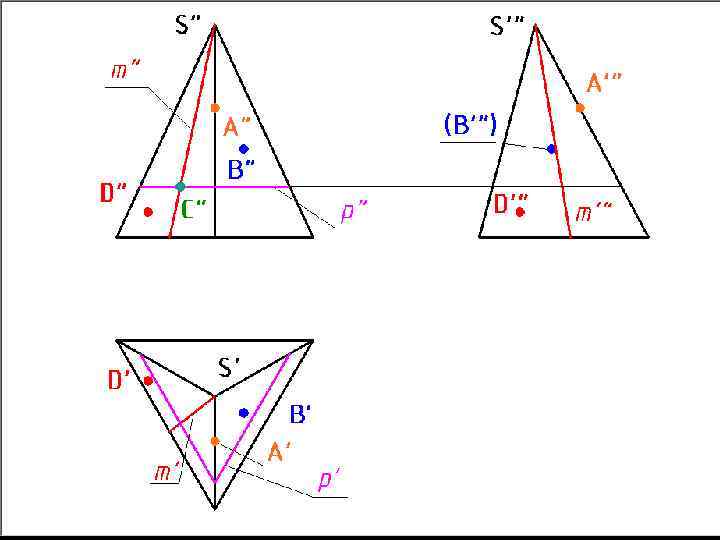

Решение ( ’ C’≡ )

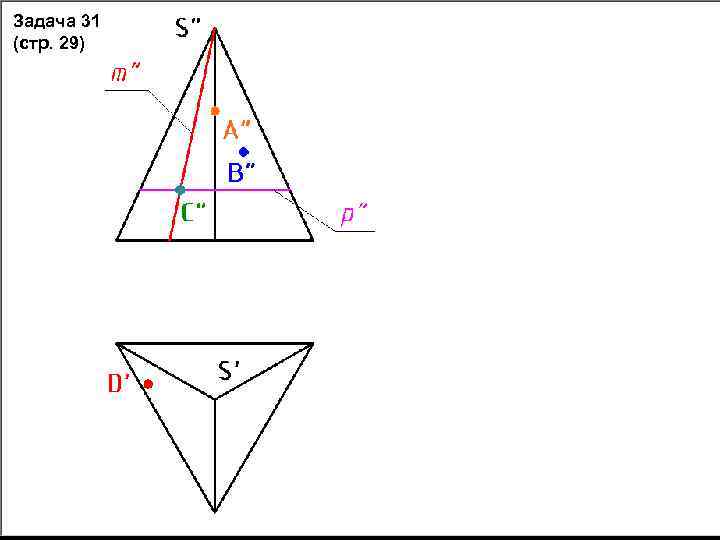

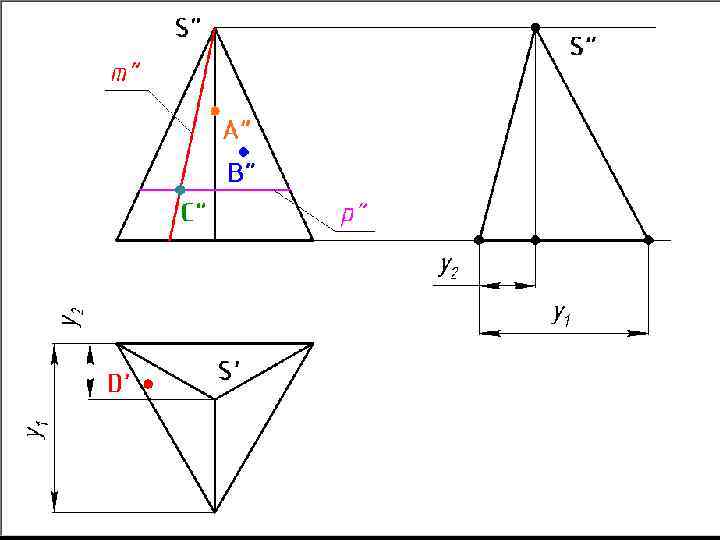

Задача 31 (стр. 29)

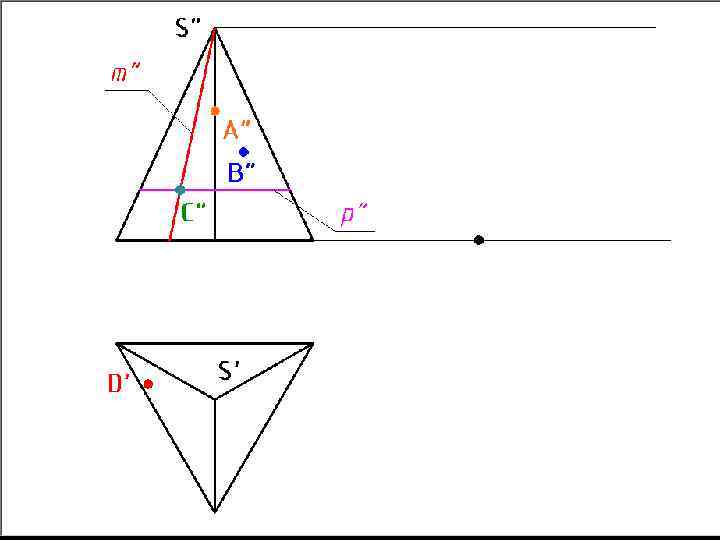

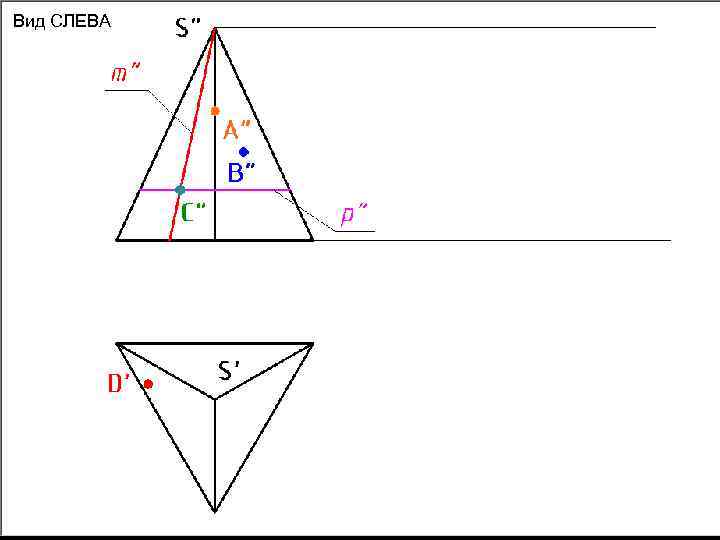

Вид СЛЕВА
Проекции точки А

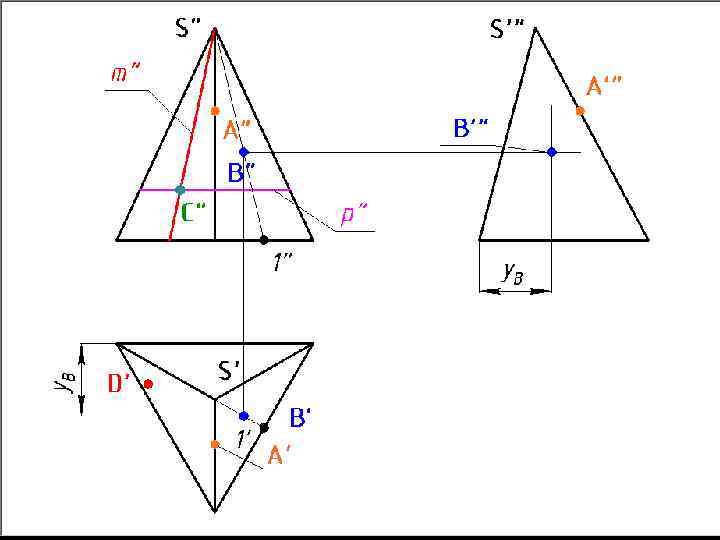

Проекции точки B

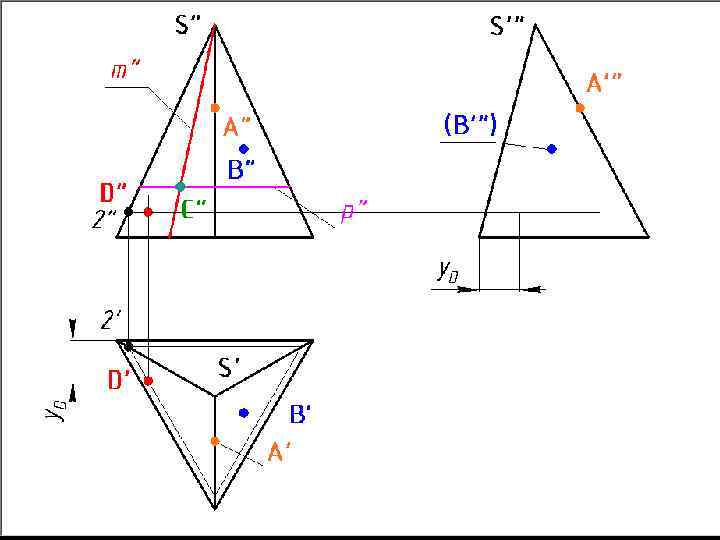

Проекции точки D
Проекции линии m
Проекции линии p
Проекции точки С
Простановка размеров

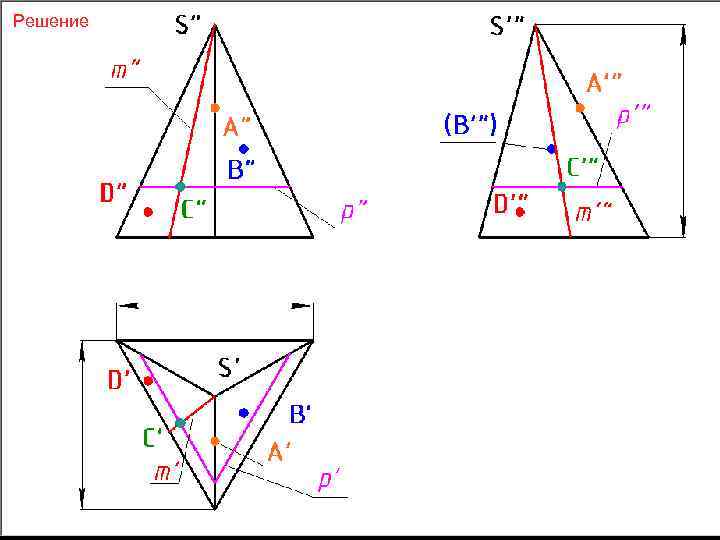

Решение
