Поколения электронных вычислительных машин n Первое поколение ЭВМ (с 1946 до конца 50 х годов ХХ века). Основу составляли электронные лампы. Машины первого поколения: «Минск 1» , «Стрела» , «Урал 1» , «Урал 2» . n Второе поколение ЭВМ (60 е годы ХХ века). Основу составляли транзисторы. Представители таких ЭВМ: БЭСМ 4, БЭСМ 6, «Мир» , «Наири» , «Минск 22» , «Минск 32» , «Урал 14» . n Третье поколение ЭВМ (70 е годы ХХ века). Основу составляли транзисторы. Представители таких ЭВМ: семейство IBM 360, IBM 370, PDP 8, PDP 11, ЕС ЭВМ (единая система ЭВМ), СМ ЭВМ (семейство малых ЭВМ). 2

Поколения электронных вычислительных машин n n Четвертый этап развития ЭВМ делят на два периода: первый – до конца 70 х годов и второй – с начала 80 х по настоящее время. В первый период основу составляли большие интегральные схемы (БИС). Примерами отечественных ЭВМ этого периода являются: СМ 1800, СМ 1840, «Элуктроника 60» , «Электроника 60 М» . n Во втором периоде ЭВМ строились на основе схем сверхбольшой степени интеграции (СБИС). Представителями ЭВМ служат персональные компьютеры. 3

Классификация ЭВМ n n по принципу действия; по этапам создания; по назначению; по размерам и функциональным возможностям. 4

Классификация ЭВМ 5

Классификация ЭВМ по принципу действия: ЦВМ – ЭВМ дискретного действия, работают с информацией, представленной в цифровой форме. АВМ – ЭВМ непрерывного действия, работают с информацией, представленной в непрерывной форме. ГВМ – совмещают возможности ЦВМ и АВМ. n 6

Классификация ЭВМ n n Классификация ЭВМ по назначению: Универсальные предназначены для решения широкого круга задач. отличающихся сложностью алгоритмов. Проблемно-ориентированные служат для решения узкого круга задач. Специализированные используется для решения задач или реализации строго определенной группы функций. 7

Классификация ЭВМ Классификация по размерам и функциональным возможностям: n сверхбольшие (суперкомпьютеры), n большие(мейнфреймы) , n малые (миникомпьютеры) , n сверхмалые (микрокомпьютеры): настольные (desktop); портативные (notebook); карманные (palmtop) n 8

Классификация ЭВМ n n n Классификация микро-ЭВМ по уровню специализации: Универсальные Специализированные 9

Классификация ЭВМ n n n Классификация ЭВМ по совместимости: аппаратная совместимость (платформа IBM PC и Apple Macintosh); совместимость на уровне операционной системы; программная совместимость; совместимость на уровне данных. 10

Обобщенная схема ПЭВМ n n Архитектура ЭВМ – ее логическая организация, состав и назначение ее функциональных средств, принципы кодирования и т. п. Структура ЭВМ — совокупность элементов компьютера и связей между ними. 11

Обобщенная схема ПЭВМ n Персональный компьютер (ПК), или персональная ЭВМ (ПЭВМ) — электронная вычислительная машина, с которой может работать пользователь, не являющийся профессиональным программистом. 12

Базовая конфигурация ПК: 13

Базовая конфигурация ПК: n n системный блок; монитор; клавиатура; мышь. 14

Устройства ввода: 15

Устройства вывода: 16

Корпуса ПК: 17

Типы корпусов ПК: n n n Desktop; Tower (Mini Tower, Midi Tower, Big Tower); Slimline. 18

Состав корпуса ПК 19

Системный блок состоит из: n n n n n корпуса (case); материнской или системной платы (mainboard, motherboard, systemboard); процессора (processor); оперативной памяти; жесткого диска; накопителя флоппи дисков; накопителя компакт (или DVD) дисков; видеокарты; звуковой карты и т. д. 20

Системная плата (mainboard, motherboard, systemboard) 21

Системная плата (mainboard, motherboard, systemboard) 22

Основные компоненты системной платы: 1 Процессорное гнездо, в него вставляют главную микросхему в компьютере. 2 - Разъемы для подключения модулей памяти. 3 - Разъем питания. На современных платах обычно ATX. 4 - Разъем для дисковода гибкого диска 5 –Разъемы (IDE) для жестких дисков или CD ROM 6 - Слоты расширения (ISA, PCI, AGP) и специальные платы расширения, которые вставляются в эти слоты. 7 - Батарея для питания BIOS 8 - BIOS и специальные микросхемы, которые называются микросхемами ROM (или ПЗУ). 9 - Разъемы для подключения внешних устройств (порты). 23

Микропроцессор (CPU): 24

Оперативная память: 25

Существует несколько вариантов модулей памяти: 1. SIMM (Single In Line Memory Module) ; 2. DIMM (Dual In Line Memory Module) ; 3. DDR SDRAM. 26

Накопитель на жестком магнитном диске (НЖМД) (винчестер, HDD Hard Disk Driver): 27

Накопитель на гибком магнитном диске НГМД) (FDD Floppy Disk Driver) 28

Накопители на оптических (CD DVD) дисках 29

Разъемы для подключения внешних устройств: 30

Типы разъемов для подключения внешних устройств: n n n Разъемы PS/2 для клавиатуры и мыши; Разъемы LPT порта (для подключения принтера, сканера) и двух COM портов (для подключения мыши, модема, ИК порта); 2 разъема USB (2. 0); Еще 2 разъема USB (2. 0); 3 аудиоразъема (Line In/Out и Microphone). 31

Видеокарта: 32

Звуковая карта: 33

Сетевая карта: 34

Модем: 35

Радиатор с кулером для охлаждения процессора 36

Структурная схема ПК 37

Системная шина — основная интерфейсная система компьютера, обеспечивающая сопряжение и связь всех его устройств между собой. Системная шина включает в себя: n шину данных (ШД), n шину адреса (ША), n шину управления (ШУ), n шину питания. Системная шина обеспечивает три направления передачи информации: n между микропроцессором и внутренней (основной) памятью; n между микропроцессором и портами ввода вывода внешних устройств; n между внутренней (основной) памятью и портами ввода вывода внешних устройств (в режиме прямого доступа к памяти). 38

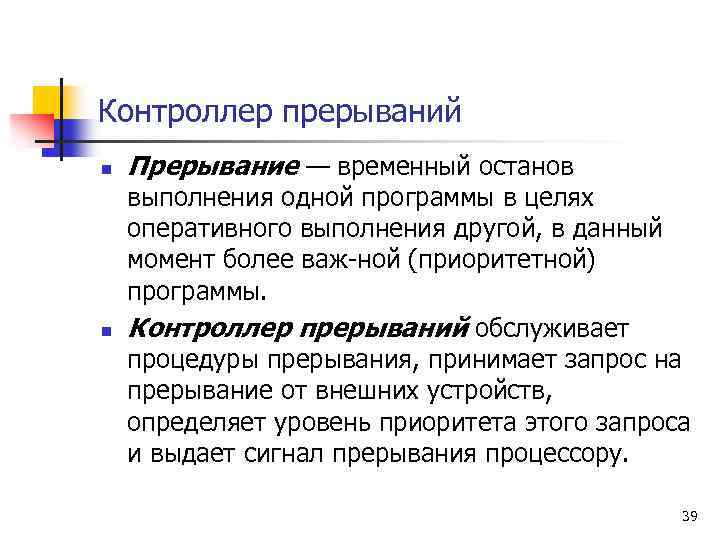

Контроллер прерываний n n Прерывание — временный останов выполнения одной программы в целях оперативного выполнения другой, в данный момент более важ ной (приоритетной) программы. Контроллер прерываний обслуживает процедуры прерывания, принимает запрос на прерывание от внешних устройств, определяет уровень приоритета этого запроса и выдает сигнал прерывания процессору. 39
