Электронные таблицы Excel. Построение диаграмм
Содержание: • • Понятие диаграммы Стандартные диаграммы Задание на урок Задание на дом Нестандартные диаграммы Лабораторная работа Выход
Понятие Диаграмма (график) — наглядное графическое представление числовых данных Диаграммы предназначены для сравнения нескольких величин или нескольких значений одной величины и слежения за изменением их значений. Далее

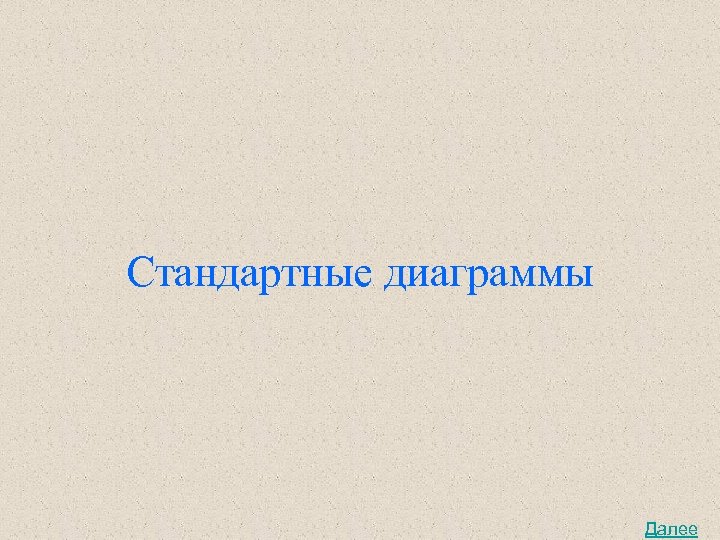

Стандартные диаграммы Далее
Тип диаграммы • Круговая диаграмма служит для сравнения нескольких величин в одной точке. Особенно полезна, если величины в сумме составляют нечто целое (100%). Далее
Тип диаграммы • Столбчатая диаграмма (гистограмма) служит для сравнения нескольких величин в нескольких точках. 1. Столбчатые диаграммы состоят из столбиков. 2. Высота столбиков определяется значениями сравниваемых величин. 3. Каждый столбик привязан к некоторой опорной точке. Далее
Тип диаграммы • Линейная диаграмма (график) служит для того, чтобы проследить за изменением нескольких величин при переходе от одной точки к другой. По строкам По столбцам Далее

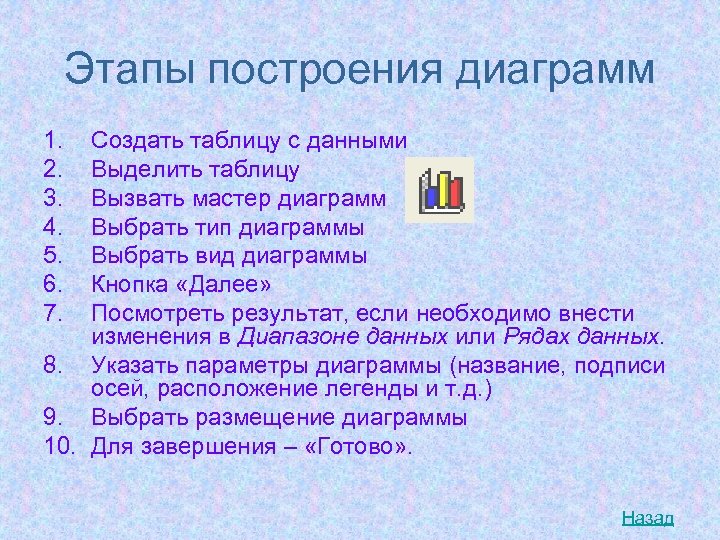

Этапы построения диаграмм 1. 2. 3. 4. 5. 6. 7. Создать таблицу с данными Выделить таблицу Вызвать мастер диаграмм Выбрать тип диаграммы Выбрать вид диаграммы Кнопка «Далее» Посмотреть результат, если необходимо внести изменения в Диапазоне данных или Рядах данных. 8. Указать параметры диаграммы (название, подписи осей, расположение легенды и т. д. ) 9. Выбрать размещение диаграммы 10. Для завершения – «Готово» . Назад
Задание на урок 1. Построить график функции y=x 2 на отрезке [-1; 1] с шагом 0, 1. 2. Решить графически систему уравнений: y 1=8 x + 4 y 2=-4 x – 2 на отрезке [-1; 1] с шагом 0, 1 Назад
Задание на дом 1. Построить график функции y=ax 2+bx+c на отрезке [-10; 10] с шагом 1. 2. Решить графически систему уравнений: y 1=a 1 x + b 1 y 2=a 2 x + b 2 на отрезке [-5; 5] с шагом 1 Назад

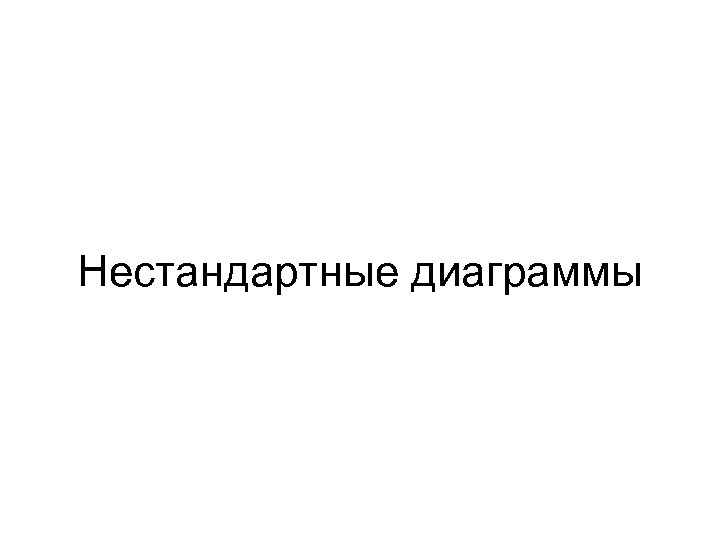

Нестандартные диаграммы
Тип диаграммы • Ярусная диаграмма позволяет наглядно сравнить суммы нескольких величин в нескольких точках, и при этом показать вклад каждой величины в общую сумму.
Тип диаграммы • Областная диаграмма (диаграмма площадей) — гибрид ярусной диаграммы с линейной. Позволяет одновременно проследить изменение каждой из нескольких величин и изменение их суммы. В нескольких точках. По строкам По столбцам

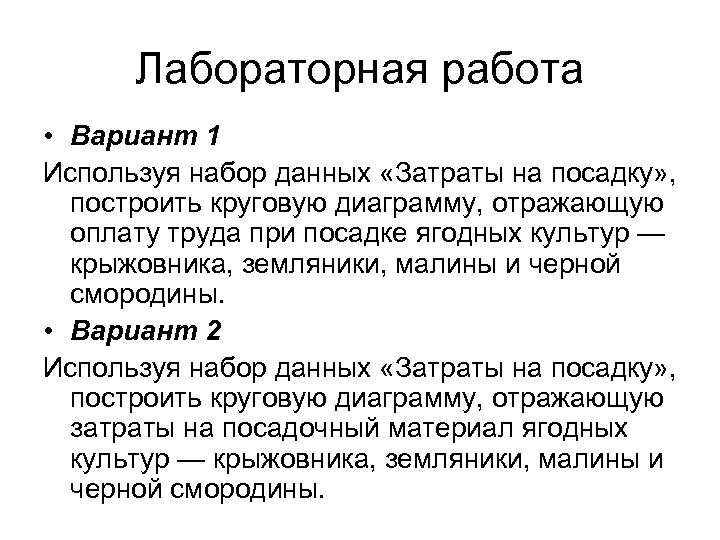

Лабораторная работа • Вариант 1 Используя набор данных «Затраты на посадку» , построить круговую диаграмму, отражающую оплату труда при посадке ягодных культур — крыжовника, земляники, малины и черной смородины. • Вариант 2 Используя набор данных «Затраты на посадку» , построить круговую диаграмму, отражающую затраты на посадочный материал ягодных культур — крыжовника, земляники, малины и черной смородины.
Лабораторная работа • Вариант 3 Используя набор данных «Производство основных видов продукции» , построить круговую диаграмму, отражающую количество выпущенной стали, кокса, проката и чугуна в 1992 году. • Вариант 4 Используя набор данных «Производство основных видов продукции» , построить круговую диаграмму, отражающую количество выпущенного чугуна в 1913 г. , 1970 г. и 1994 г.

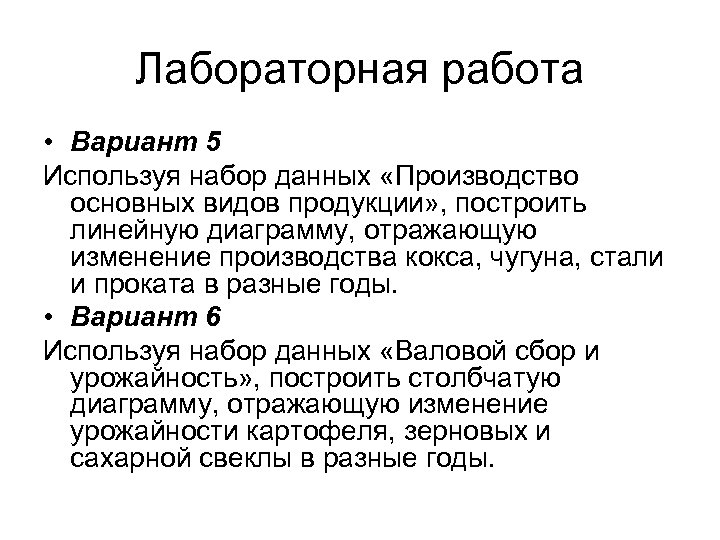

Лабораторная работа • Вариант 5 Используя набор данных «Производство основных видов продукции» , построить линейную диаграмму, отражающую изменение производства кокса, чугуна, стали и проката в разные годы. • Вариант 6 Используя набор данных «Валовой сбор и урожайность» , построить столбчатую диаграмму, отражающую изменение урожайности картофеля, зерновых и сахарной свеклы в разные годы.

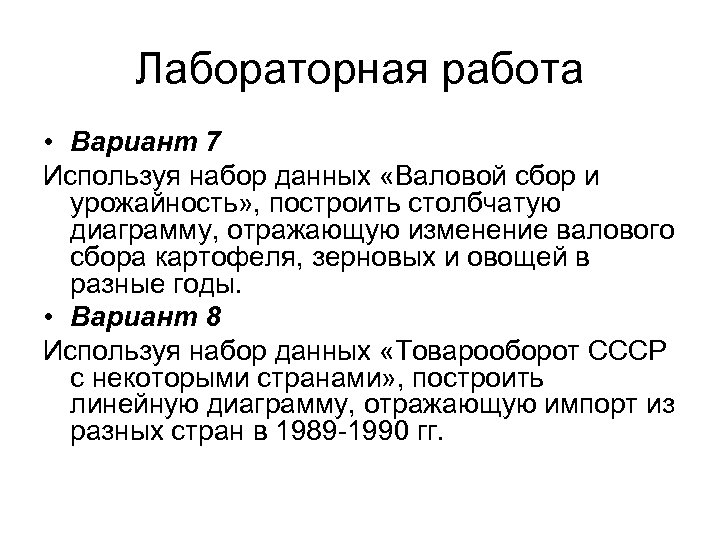

Лабораторная работа • Вариант 7 Используя набор данных «Валовой сбор и урожайность» , построить столбчатую диаграмму, отражающую изменение валового сбора картофеля, зерновых и овощей в разные годы. • Вариант 8 Используя набор данных «Товарооборот СССР с некоторыми странами» , построить линейную диаграмму, отражающую импорт из разных стран в 1989 -1990 гг.
Лабораторная работа • Вариант 9 Используя набор данных «Товарооборот СССР с некоторыми странами» , построить столбчатую диаграмму, отражающую импорт и экспорт из разных стран в 1990 году. • Вариант 10 Используя набор данных «Крупнейшие промышленные корпорации» , построить столбчатую диаграмму, отражающую оборот первых 5 -ти крупнейших компаний.
