Электронные цепи в режиме постоянных токов

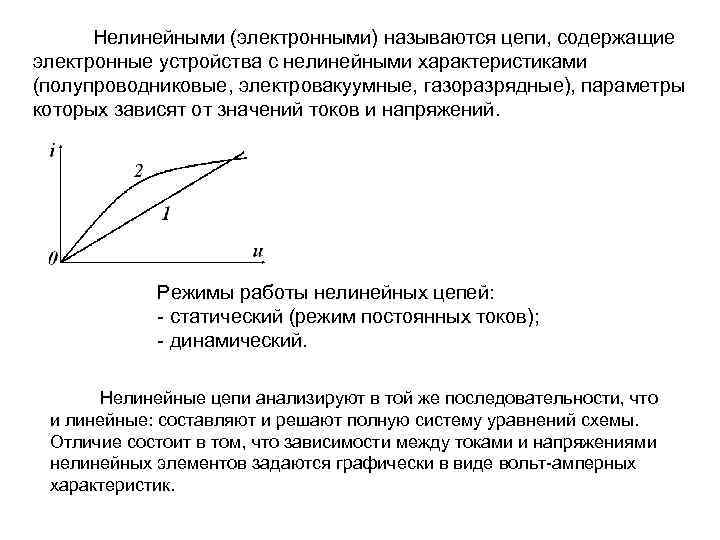

Нелинейными (электронными) называются цепи, содержащие электронные устройства с нелинейными характеристиками (полупроводниковые, электровакуумные, газоразрядные), параметры которых зависят от значений токов и напряжений. Режимы работы нелинейных цепей: - статический (режим постоянных токов); - динамический. Нелинейные цепи анализируют в той же последовательности, что и линейные: составляют и решают полную систему уравнений схемы. Отличие состоит в том, что зависимости между токами и напряжениями нелинейных элементов задаются графически в виде вольт-амперных характеристик.

Задача Найти токи, напряжения и мощности элементов схемы Решение

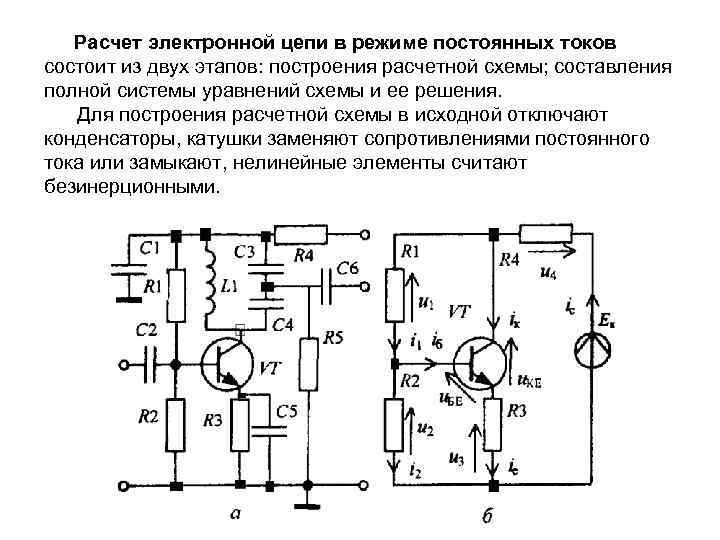

Расчет электронной цепи в режиме постоянных токов состоит из двух этапов: построения расчетной схемы; составления полной системы уравнений схемы и ее решения. Для построения расчетной схемы в исходной отключают конденсаторы, катушки заменяют сопротивлениями постоянного тока или замыкают, нелинейные элементы считают безинерционными.

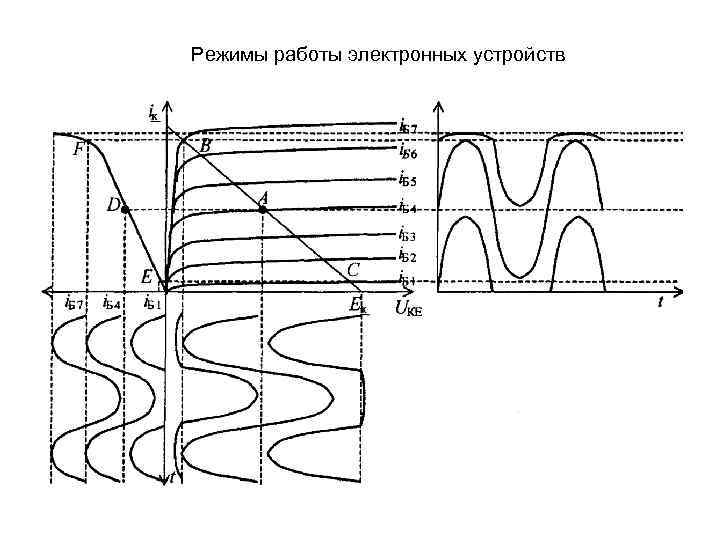

Режимы работы электронных устройств
