ЭЛЕКТРОННОЛУЧЕВЫЕ ОСЦИЛЛОГРАФЫ Подготовлено Степановым Константином Сергеевичем Степанов Константин

ЭЛЕКТРОННОЛУЧЕВЫЕ ОСЦИЛЛОГРАФЫ Подготовлено Степановым Константином Сергеевичем Степанов Константин Сергеевич

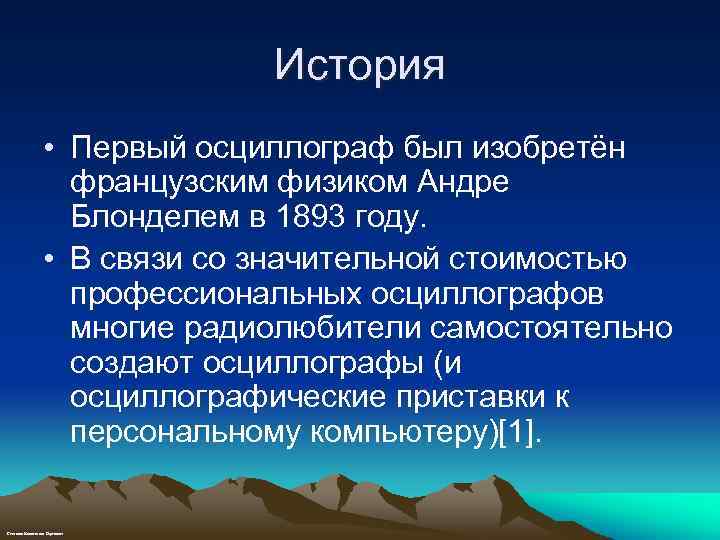

История • Первый осциллограф был изобретён французским физиком Андре Блонделем в 1893 году. • В связи со значительной стоимостью профессиональных осциллографов многие радиолюбители самостоятельно создают осциллографы (и осциллографические приставки к персональному компьютеру)[1]. Степанов Константин Сергеевич

• Многие радиолюбители используют тракт звукозаписи установленной в компьютере звуковой карты в качестве устройства ввода для измерения низких (до 20 -22 к. Гц) частот; для ПК дополнительно требуется программа[2]. • Именно экран осциллографа использовался как дисплей для одной из первых видеоигр Tennis For Two представляющий из себя виртуальный вариант тенниса. Игра работала на аналоговой вычислительной машине и управлялась специальным игровым контроллером paddle[3]. Степанов Константин Сергеевич

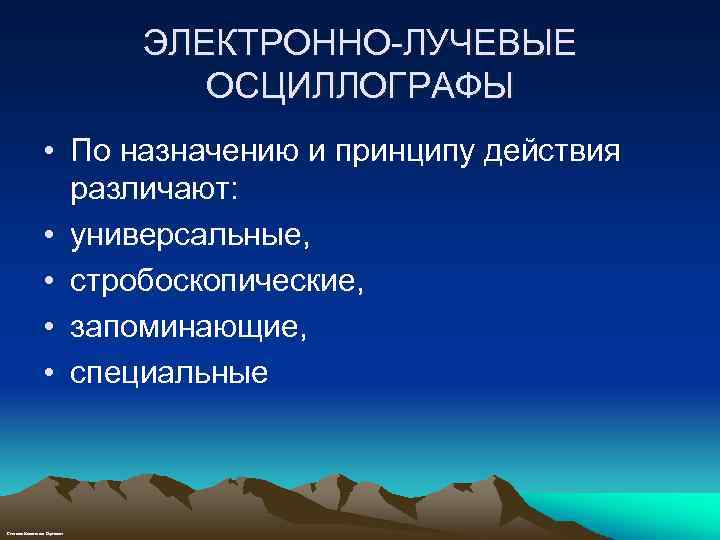

ЭЛЕКТРОННО-ЛУЧЕВЫЕ ОСЦИЛЛОГРАФЫ • По назначению и принципу действия различают: • универсальные, • стробоскопические, • запоминающие, • специальные Степанов Константин Сергеевич

Универсальный осциллограф • - это ЭО, в котором исследуемый сигнал подаётся через канал вертикального отклонения (аттенюаторы, усилители) на вертикально отклоняющую систему электронно-лучевой трубки (ЭЛТ), а горизонтальное отклонение осуществляется генератором развёртки. Степанов Константин Сергеевич

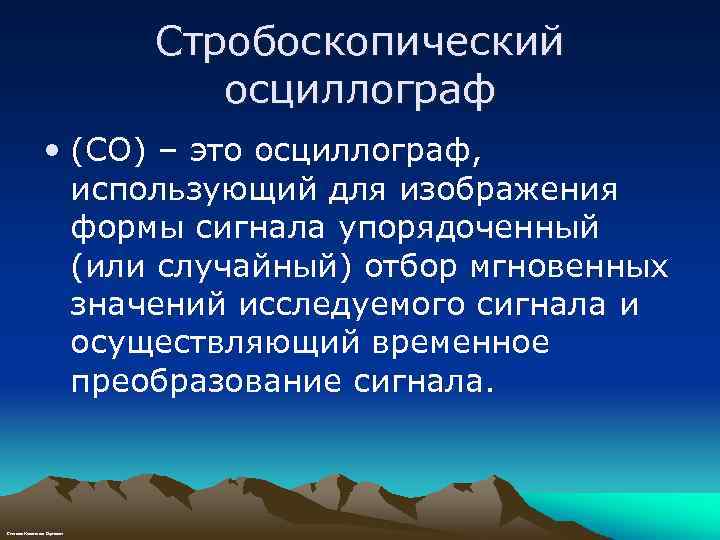

Стробоскопический осциллограф • (СО) – это осциллограф, использующий для изображения формы сигнала упорядоченный (или случайный) отбор мгновенных значений исследуемого сигнала и осуществляющий временное преобразование сигнала. Степанов Константин Сергеевич

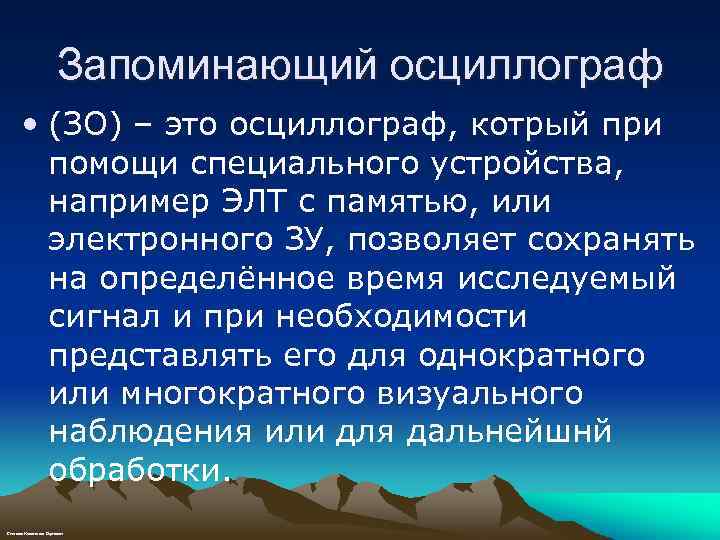

Запоминающий осциллограф • (ЗО) – это осциллограф, котрый при помощи специального устройства, например ЭЛТ с памятью, или электронного ЗУ, позволяет сохранять на определённое время исследуемый сигнал и при необходимости представлять его для однократного или многократного визуального наблюдения или для дальнейшнй обработки. Степанов Константин Сергеевич

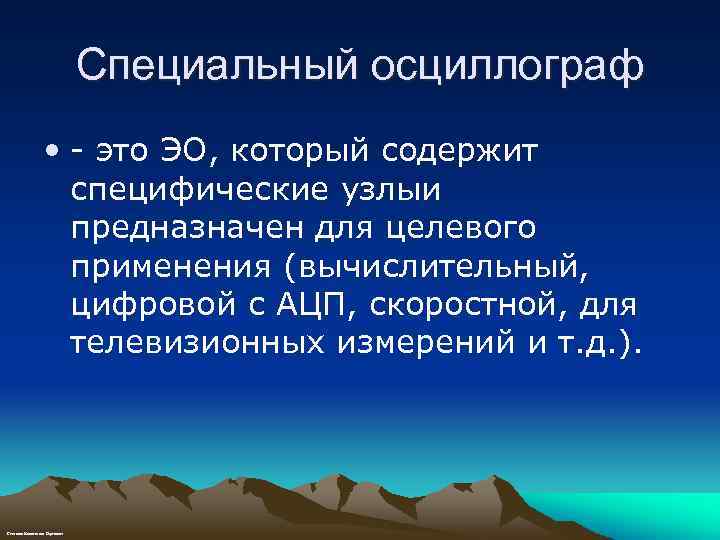

Специальный осциллограф • - это ЭО, который содержит специфические узлыи предназначен для целевого применения (вычислительный, цифровой с АЦП, скоростной, для телевизионных измерений и т. д. ). Степанов Константин Сергеевич

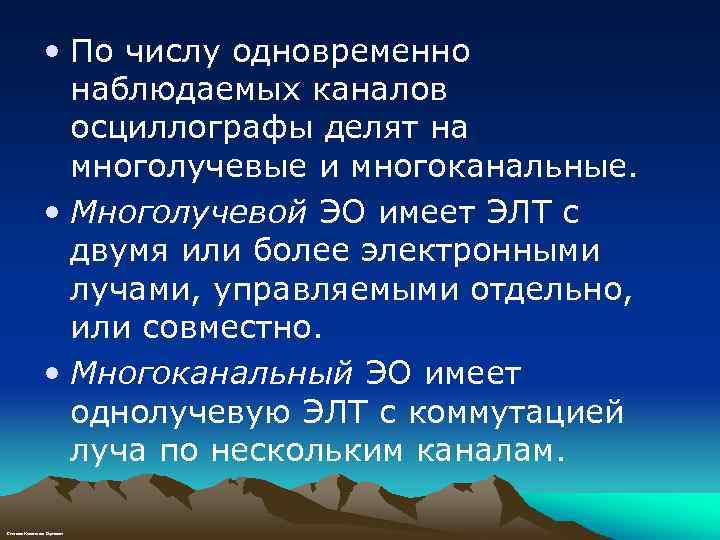

• По числу одновременно наблюдаемых каналов осциллографы делят на многолучевые и многоканальные. • Многолучевой ЭО имеет ЭЛТ с двумя или более электронными лучами, управляемыми отдельно, или совместно. • Многоканальный ЭО имеет однолучевую ЭЛТ с коммутацией луча по нескольким каналам. Степанов Константин Сергеевич

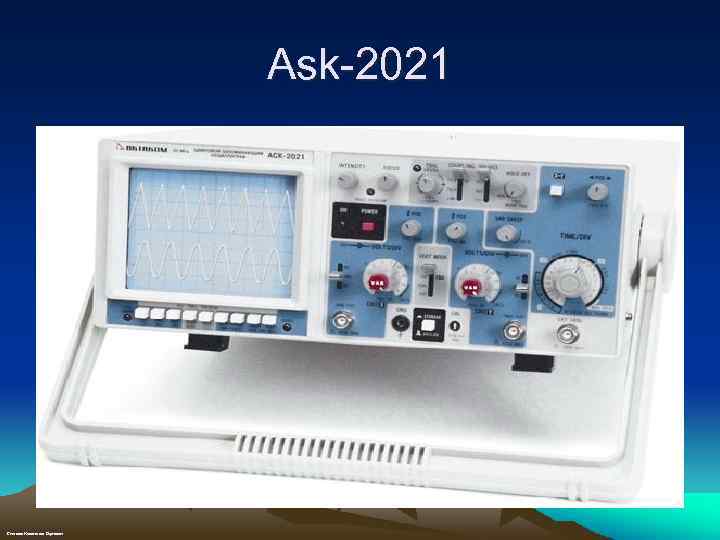

Ask-2021 Степанов Константин Сергеевич

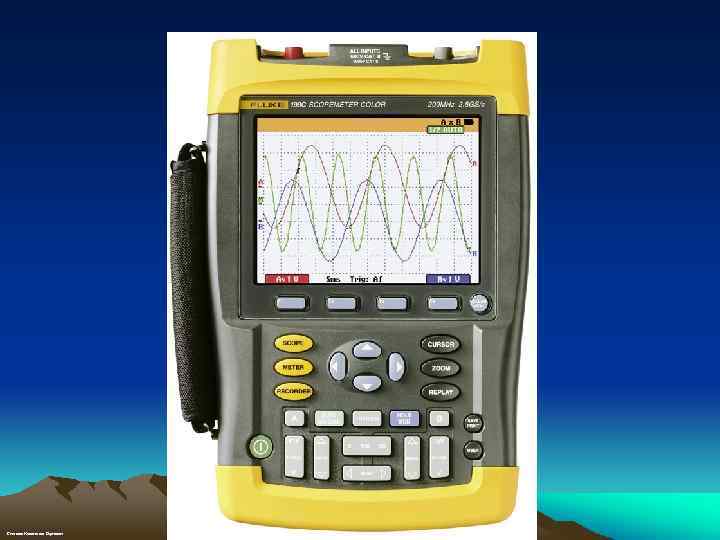

Степанов Константин Сергеевич

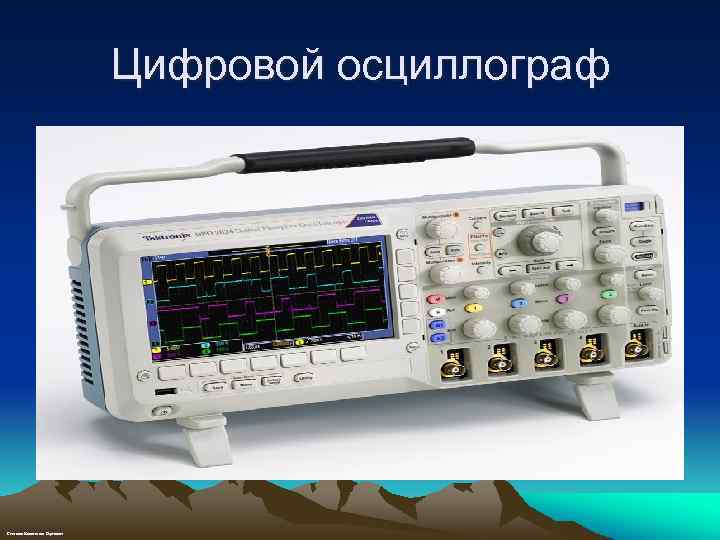

Цифровой осциллограф Степанов Константин Сергеевич

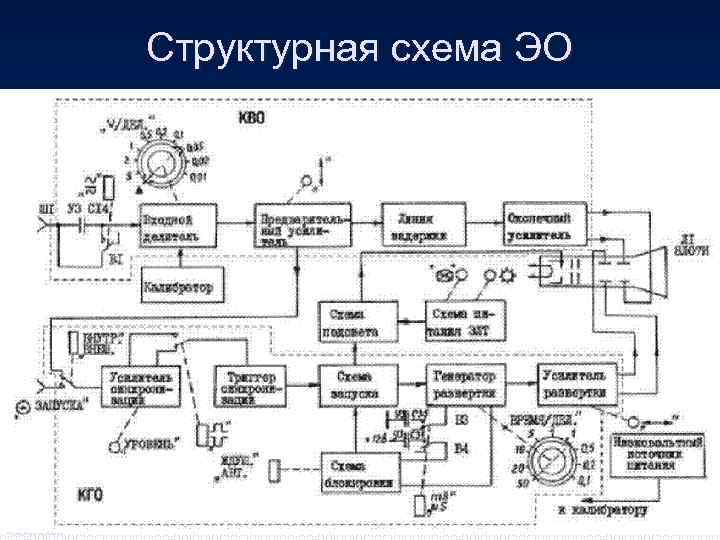

Структурная схема ЭО Степанов Константин Сергеевич

Благодарю за внимание Степанов Константин Сергеевич
