Электронное распознавание Идентификатор признак по которому определяется

Электронное распознавание Идентификатор – признак, по которому определяется объект Идентификация – процесс распознавания объекта по его идентификатору Аутентификация – процедура верификации идентификатора Сравнение данных идентификатора и БД Поиск данных в идентификаторе Уникальная характеристика Авторизация – процедура доступа к ресурсам системы

Идентификатор Считыватель Интегрированная система автоматической идентификации Обработка данных База данных идентификаторов Информационная система управления База данных предприятия

Методы автоматической идентификации Автоматическая идентификация Радиочастотная Ближнего действия Средней дальности Многократная запись Однократная запись Дальнего действия Только считывание Акустико-магнитная Биометрическая Оптическая Штрихкодирование Буквенноцифровая Линейное Двухмерное

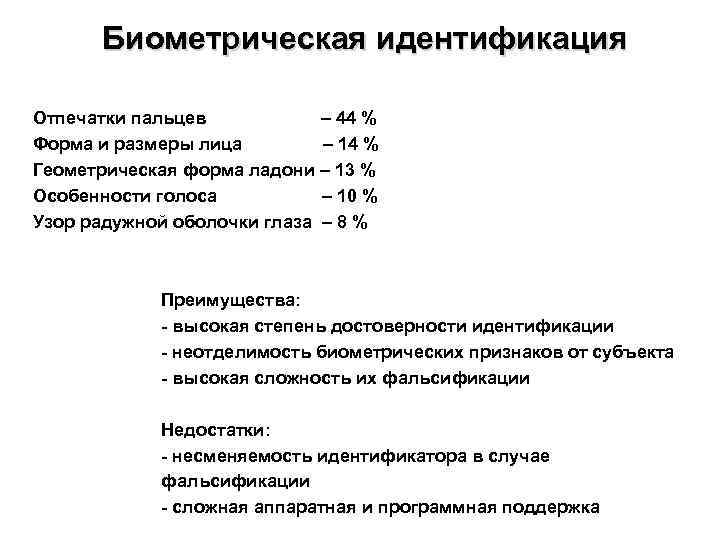

Биометрическая идентификация Отпечатки пальцев – 44 % Форма и размеры лица – 14 % Геометрическая форма ладони – 13 % Особенности голоса – 10 % Узор радужной оболочки глаза – 8 % Преимущества: - высокая степень достоверности идентификации - неотделимость биометрических признаков от субъекта - высокая сложность их фальсификации Недостатки: - несменяемость идентификатора в случае фальсификации - сложная аппаратная и программная поддержка

Виды штрих-кодов Code 39 Символы и цифры Промышленность, библиотеки ITF До 30 цифр EAN-128 До 30 цифр Промышленность, торговля, склады Транспорт PDF-417 Несколько страниц символов Data Matrix Code Maxi Code EAN-13

Радиочастотная идентификация Данные Считыватель (ридер) Синхроимпульсы Энергия Диапазон частот Носитель данных (транспондер, тег) Практически контактное считывание (до 1 см) Низкая стоимость Контроль доступа Системы инвентаризации Средние (3 – 30 МГц) Считывание до 1 м Высокая стоимость Смарт-карты Контроль доступа Высокие (более 300 МГц) Пассивный Применение Низкие (30 – 300 к. Гц) Активный Характеристики Большая дальность и скорость считывания Высокая стоимость Грузовые перевозки Системы оплаты

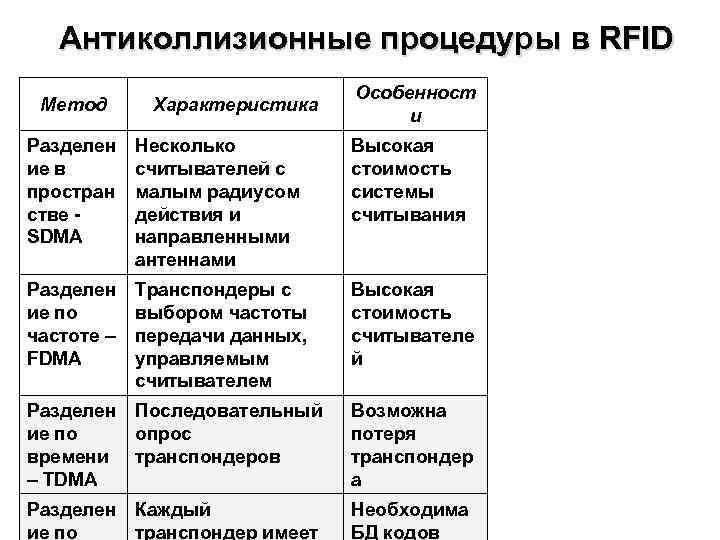

Антиколлизионные процедуры в RFID Метод Характеристика Особенност и Разделен ие в простран стве - SDMA Несколько считывателей с малым радиусом действия и направленными антеннами Высокая стоимость системы считывания Разделен ие по частоте – FDMA Транспондеры с выбором частоты передачи данных, управляемым считывателем Высокая стоимость считывателе й Разделен Последовательный ие по опрос времени транспондеров – TDMA Возможна потеря транспондер а Разделен Каждый ие по транспондер имеет Необходима БД кодов

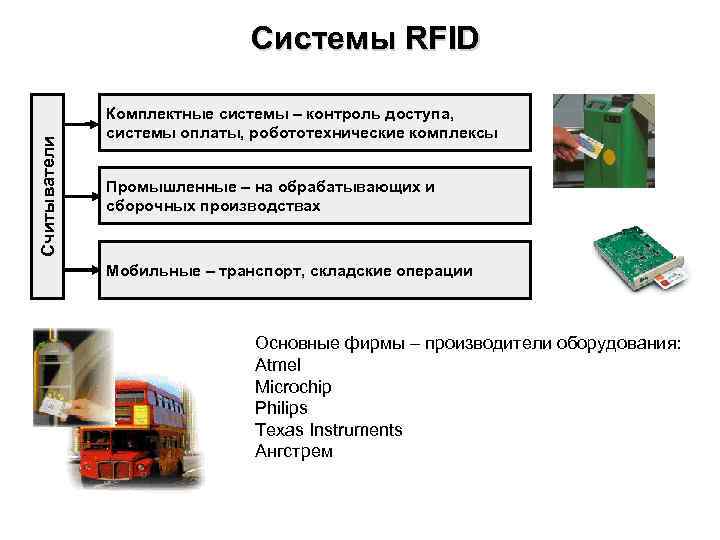

Считыватели Системы RFID Комплектные системы – контроль доступа, системы оплаты, робототехнические комплексы Промышленные – на обрабатывающих и сборочных производствах Мобильные – транспорт, складские операции Основные фирмы – производители оборудования: Atmel Microchip Philips Texas Instruments Ангстрем

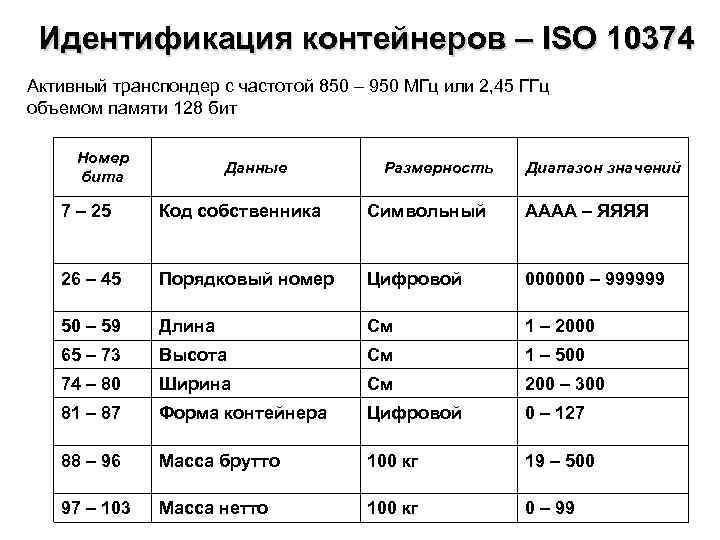

Идентификация контейнеров – ISO 10374 Активный транспондер с частотой 850 – 950 МГц или 2, 45 ГГц объемом памяти 128 бит Номер бита Данные Размерность Диапазон значений 7 – 25 Код собственника Символьный АААА – ЯЯЯЯ 26 – 45 Порядковый номер Цифровой 000000 – 999999 50 – 59 Длина См 1 – 2000 65 – 73 Высота См 1 – 500 74 – 80 Ширина См 200 – 300 81 – 87 Форма контейнера Цифровой 0 – 127 88 – 96 Масса брутто 100 кг 19 – 500 97 – 103 Масса нетто 100 кг 0 – 99

Смарт-карта Сопроцессор процедур шифрования Схема ввода/ вывода Центральный процессор ПЗУ ЭСПЗУ ОЗУ Механические и электрические характеристики по ISO 10536

Электронный обмен данными Информационные менеджеры Оператор доставки груза Приложение для обработки данных Система централизованного управления Тягачи Автопоезда Поезда Самолеты Суда Считыватель Получатель груза Поддоны Контейнеры Полуприцепы Съемные кузова Считыватель Отправитель груза

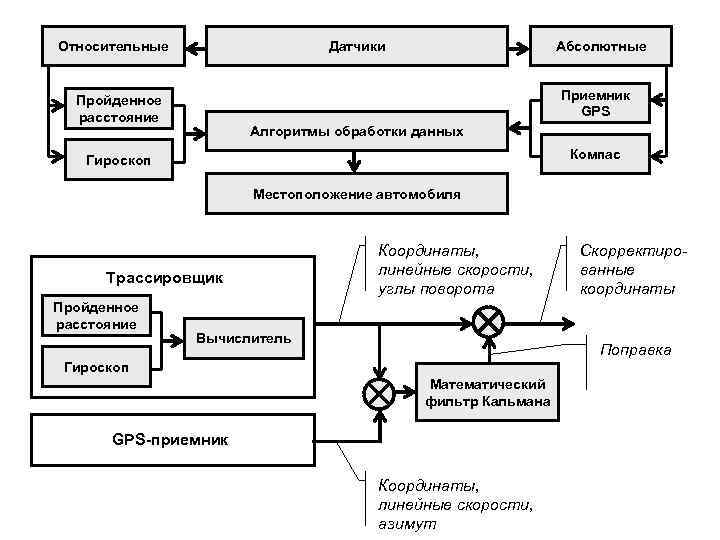

Относительные Датчики Абсолютные Приемник GPS Пройденное расстояние Алгоритмы обработки данных Компас Гироскоп Местоположение автомобиля Трассировщик Пройденное расстояние Координаты, линейные скорости, углы поворота Вычислитель Скорректированные координаты Поправка Гироскоп Математический фильтр Кальмана GPS-приемник Координаты, линейные скорости, азимут

Трассировщик Пройденное расстояние Координаты, линейные скорости, углы поворота Вычислитель Скорректированные координаты Поправка Гироскоп Математический фильтр Кальмана GPS-приемник Координаты, линейные скорости, азимут

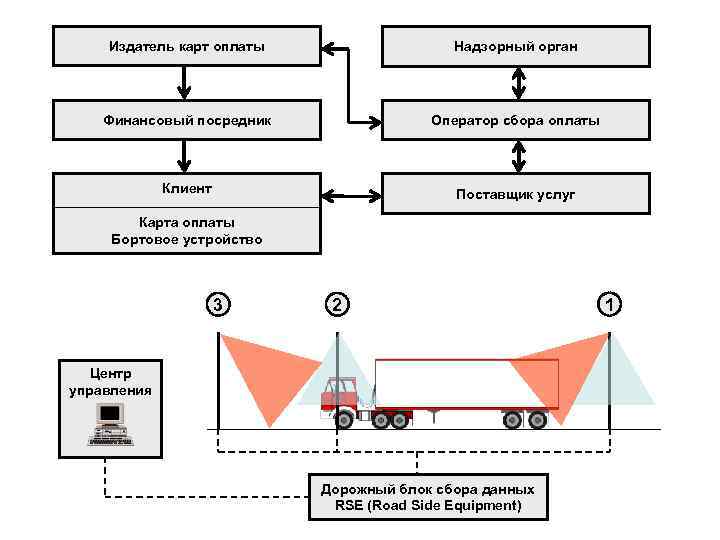

Издатель карт оплаты Надзорный орган Финансовый посредник Оператор сбора оплаты Клиент Поставщик услуг Карта оплаты Бортовое устройство 3 2 Центр управления Дорожный блок сбора данных RSE (Road Side Equipment) 1

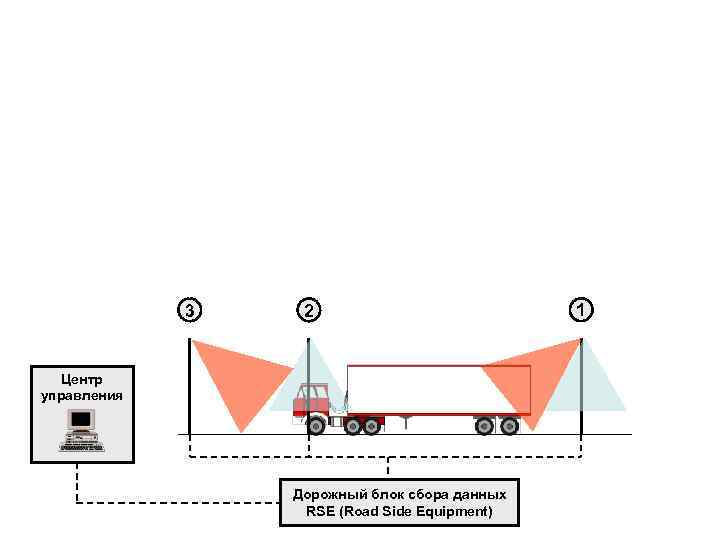

3 2 Центр управления Дорожный блок сбора данных RSE (Road Side Equipment) 1

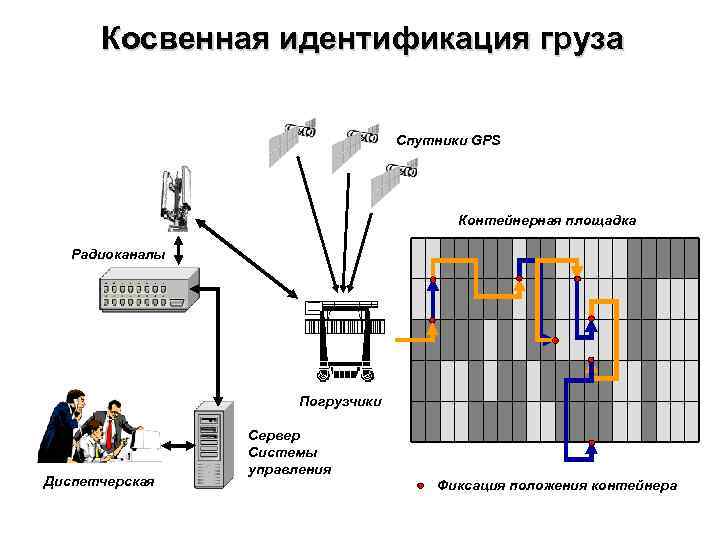

Косвенная идентификация груза Спутники GPS Контейнерная площадка Радиоканалы Погрузчики Диспетчерская Сервер Системы управления Фиксация положения контейнера

Сопроцессор процедур шифрования Схема ввода/ вывода Центральный процессор ПЗУ ЭСПЗУ ОЗУ

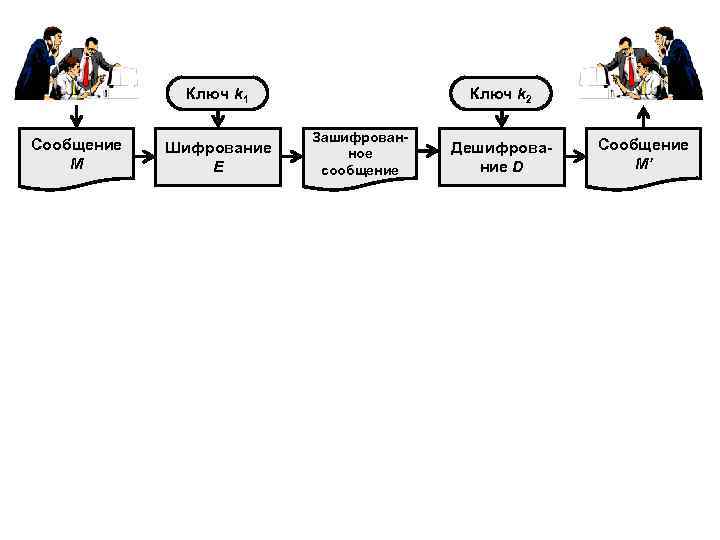

Ключ k 1 Сообщение M Шифрование Е Ключ k 2 Зашифрованное сообщение Дешифрование D Сообщение M’

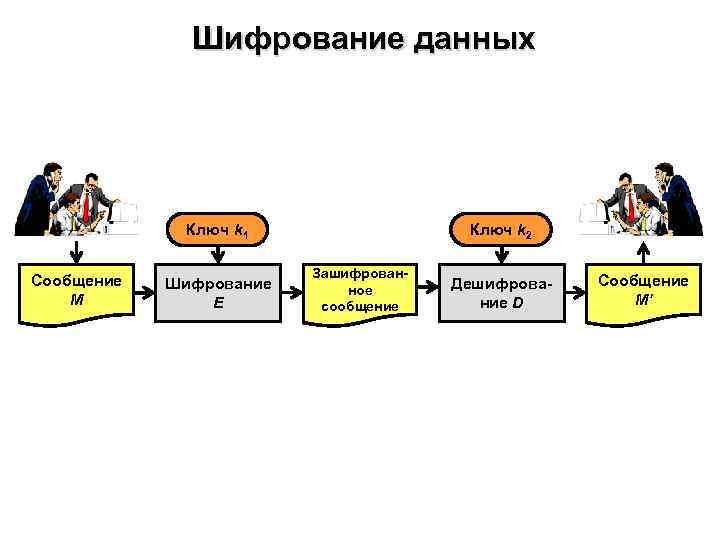

Шифрование данных Ключ k 1 Сообщение M Шифрование Е Ключ k 2 Зашифрованное сообщение Дешифрование D Сообщение M’

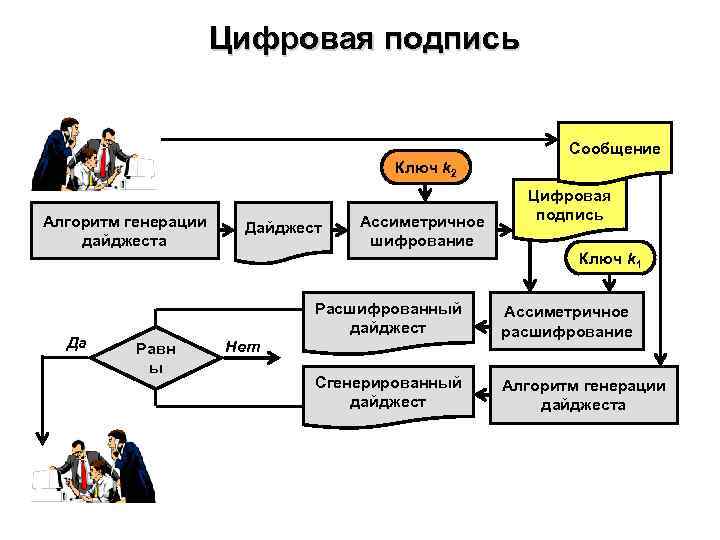

Цифровая подпись Сообщение Ключ k 2 Алгоритм генерации дайджеста Да Дайджест Ассиметричное шифрование Цифровая подпись Ключ k 1 Расшифрованный дайджест Равн ы Ассиметричное расшифрование Сгенерированный дайджест Алгоритм генерации дайджеста Нет

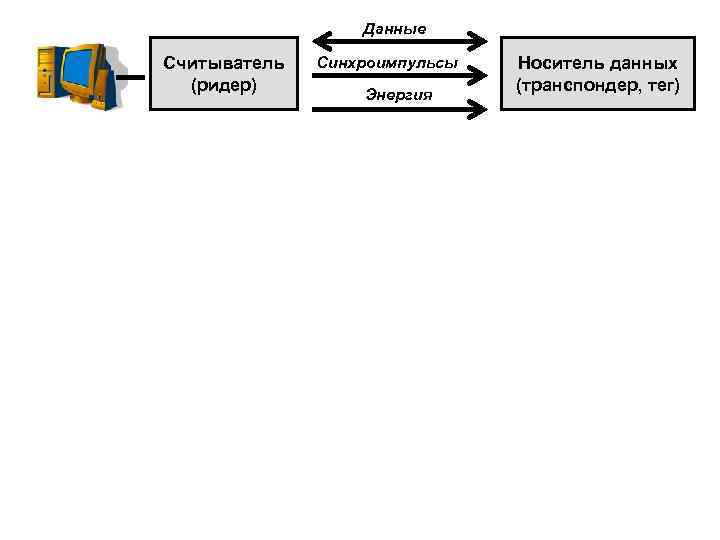

Данные Считыватель (ридер) Синхроимпульсы Энергия Носитель данных (транспондер, тег)

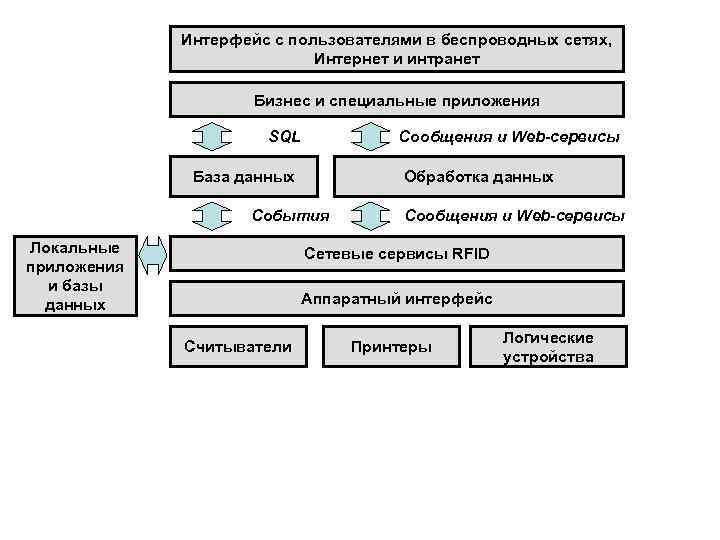

Интерфейс с пользователями в беспроводных сетях, Интернет и интранет Бизнес и специальные приложения SQL Сообщения и Web-сервисы База данных Обработка данных События Локальные приложения и базы данных Сообщения и Web-сервисы Сетевые сервисы RFID Аппаратный интерфейс Считыватели Принтеры Логические устройства

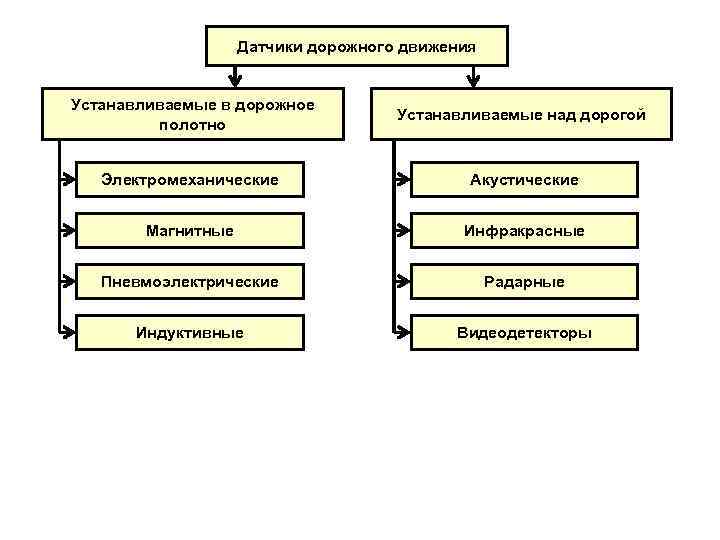

Датчики дорожного движения Устанавливаемые в дорожное полотно Устанавливаемые над дорогой Электромеханические Акустические Магнитные Инфракрасные Пневмоэлектрические Радарные Индуктивные Видеодетекторы

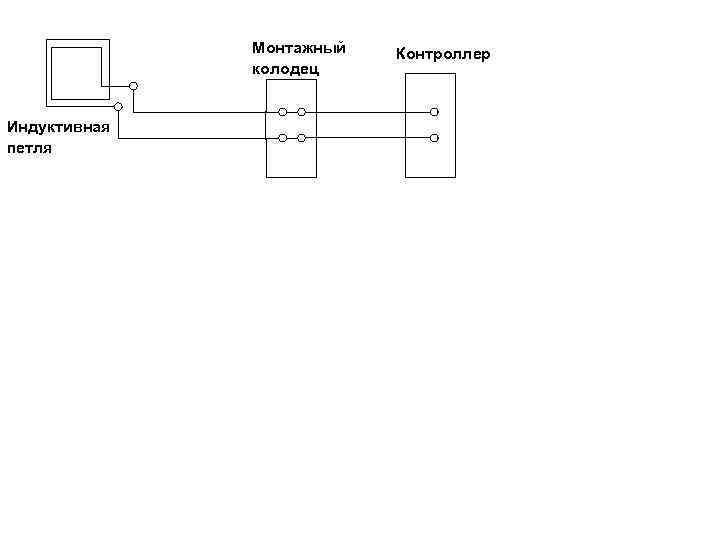

Монтажный колодец Индуктивная петля Контроллер
