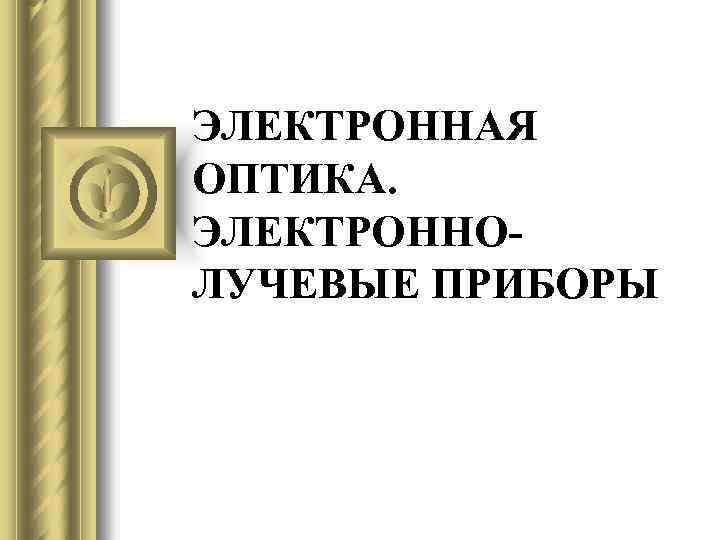

ЭЛЕКТРОННАЯ ОПТИКА. ЭЛЕКТРОННОЛУЧЕВЫЕ ПРИБОРЫ
В основе геометрической оптики лежат следующие три положения: l прямолинейность распространения светового луча в среде с постоянным показателем преломления l закон преломления – если световой луч падает на границу раздела двух сред с разными показателями преломления, то отношение синусов углов падения и преломления равно отношению показателей преломления l закон отражения – угол падения луча на границе двух сред равен углу его отражения
Принцип Ферма (принцип наименьшего времени): при распространении луча между двумя точками луч пойдет по той траектории, для прохождения которой требуется наименьшее время: - показатель преломления
Принцип наименьшего действия Движение материальных частиц описывается принципом наименьшего действия, согласно которому материальная частица, двигаясь от точки А к точке В описывает траекторию, на которой совершаемая работа будет минимальна.
- электронно – оптический показатель преломления
Аналогия между световой и электронной оптикой Из принципа наименьшего действия вытекают закономерности, полностью аналогичные сформулированным выше трем положениям световой оптики. Таким образом, при рассмотрении движения электронных пучков можно пользоваться методами световой оптики, в частности представить себе поля, которые по отношению к электронным пучкам играли бы роль линз и давали возможность получения изображения в электронных лучах.

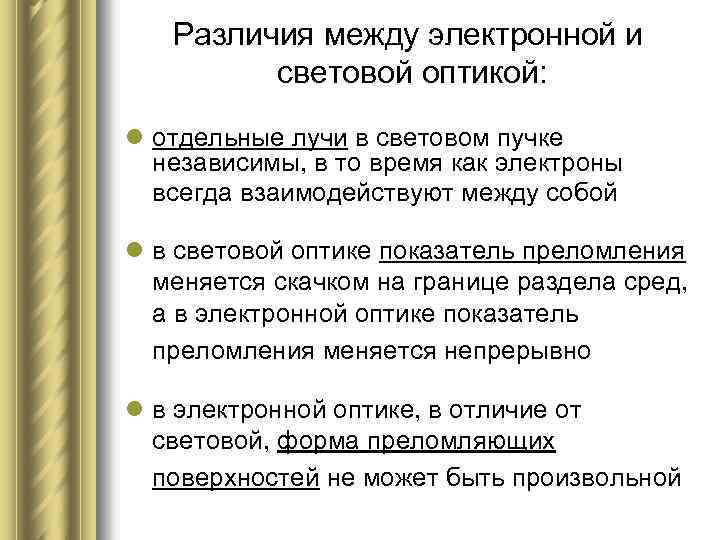

Различия между электронной и световой оптикой: l отдельные лучи в световом пучке независимы, в то время как электроны всегда взаимодействуют между собой l в световой оптике показатель преломления меняется скачком на границе раздела сред, а в электронной оптике показатель преломления меняется непрерывно l в электронной оптике, в отличие от световой, форма преломляющих поверхностей не может быть произвольной

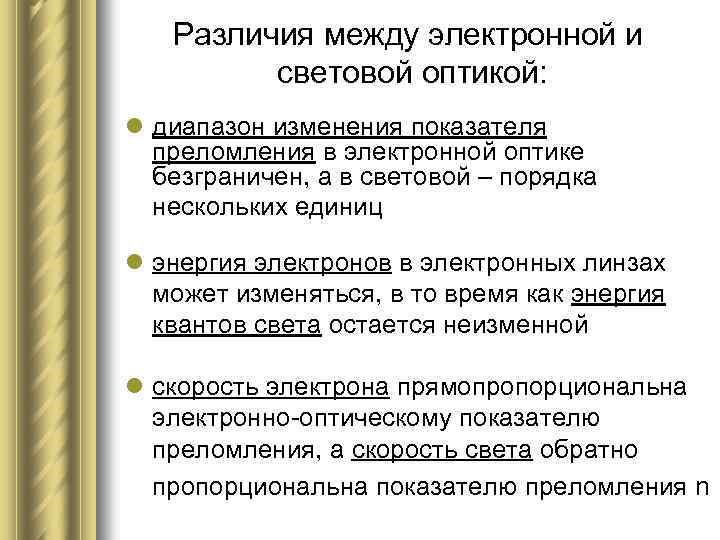

Различия между электронной и световой оптикой: l диапазон изменения показателя преломления в электронной оптике безграничен, а в световой – порядка нескольких единиц l энергия электронов в электронных линзах может изменяться, в то время как энергия квантов света остается неизменной l скорость электрона прямопропорциональна электронно-оптическому показателю преломления, а скорость света обратно пропорциональна показателю преломления n
Электронные линзы Любое аксиально-симметричное электрическое или магнитное поле является электронной линзой. В случае электрических полей такие линзы образуются комбинацией электродов, имеющих общую ось симметрии. В случае же магнитных полей для этого применяются катушки, обтекаемые током, чаще всего оснащаемые магнитопроводами, имеющую осевую симметрию.
Электростатические линзы Преобразование электронного пучка в однородном электрическом поле: К е А

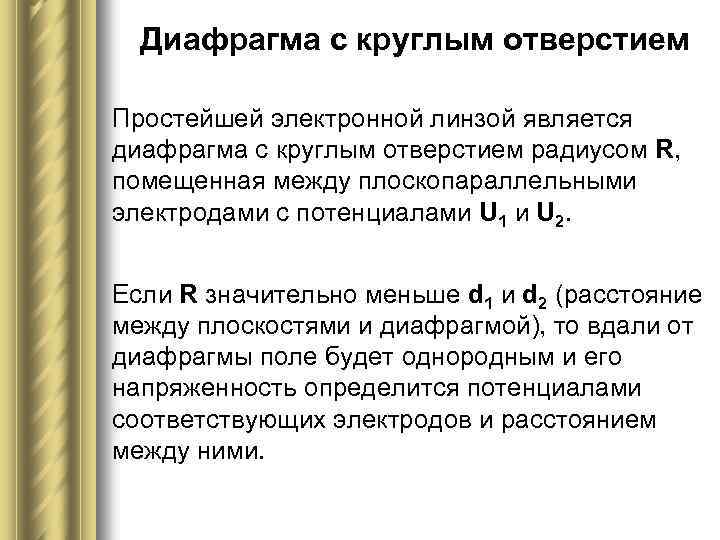

Диафрагма с круглым отверстием Простейшей электронной линзой является диафрагма с круглым отверстием радиусом R, помещенная между плоскопараллельными электродами с потенциалами U 1 и U 2. Если R значительно меньше d 1 и d 2 (расстояние между плоскостями и диафрагмой), то вдали от диафрагмы поле будет однородным и его напряженность определится потенциалами соответствующих электродов и расстоянием между ними.
Диафрагма с круглым отверстием а) рассеивающая Е 1 > E 2 б) собирающая Е 1 < E 2
Фокусное расстояние диафрагмы

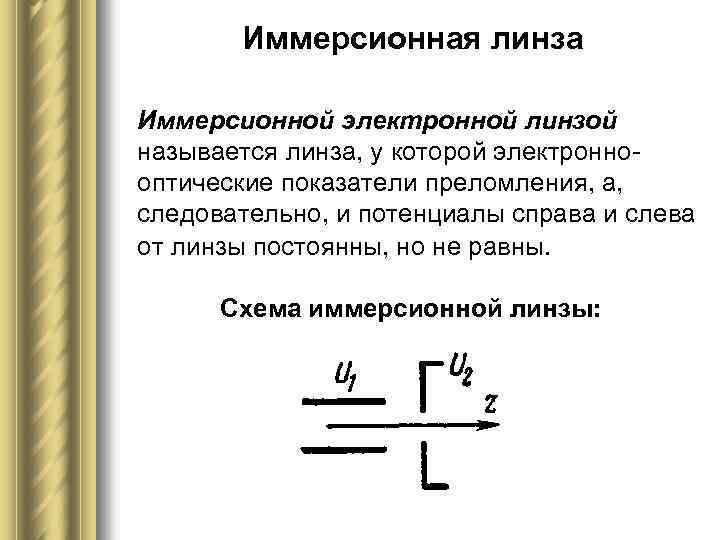

Иммерсионная линза Иммерсионной электронной линзой называется линза, у которой электроннооптические показатели преломления, а, следовательно, и потенциалы справа и слева от линзы постоянны, но не равны. Схема иммерсионной линзы:
Свойства иммерсионных линз: lтакие линзы всегда являются собирающими lтакие линзы несимметричны, т. е. их фокусные расстояния f 1 и f 2 не равны и относятся как lиммерсионная линза, создавая изображение, изменяет энергию электронного пучка

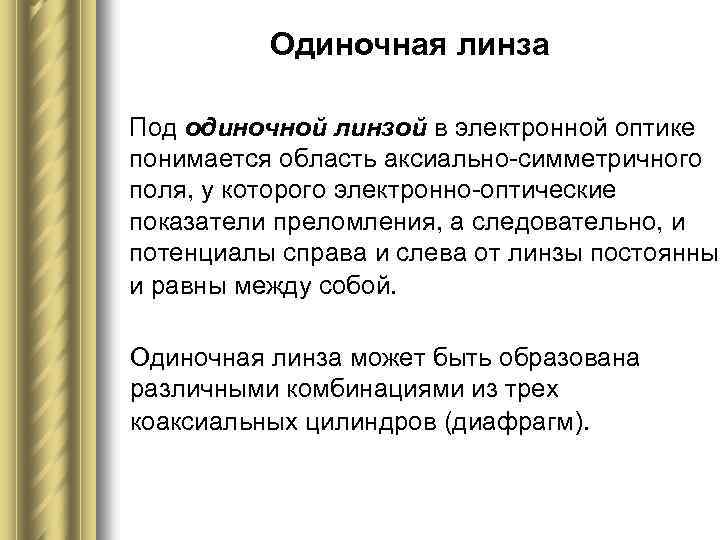

Одиночная линза Под одиночной линзой в электронной оптике понимается область аксиально-симметричного поля, у которого электронно-оптические показатели преломления, а следовательно, и потенциалы справа и слева от линзы постоянны и равны между собой. Одиночная линза может быть образована различными комбинациями из трех коаксиальных цилиндров (диафрагм).

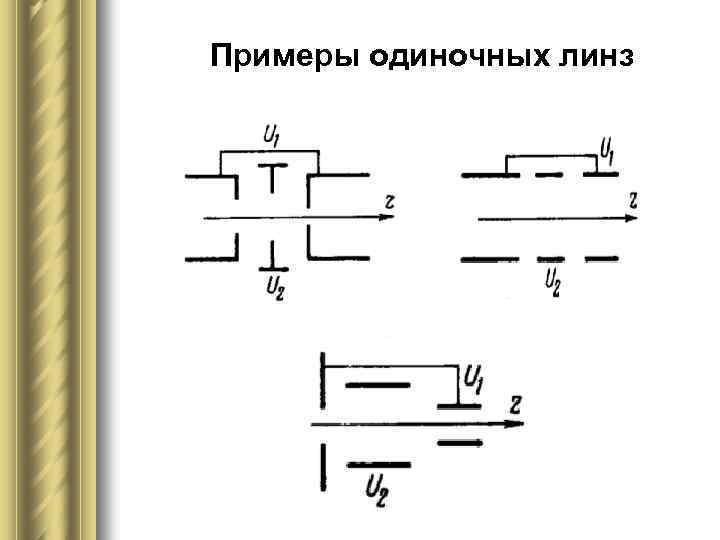

Примеры одиночных линз
Свойства одиночных линз: lтакие линзы являются всегда собирающими lодиночная линза симметрична, т. е. f 1 = f 2 lодиночная линза формирует изображение, не изменяя энергии электронного луча lобщее собирающее действие одиночной линзы объясняется тем, что электроны проходят собирающую область поля с меньшими скоростями, чем рассеивающую

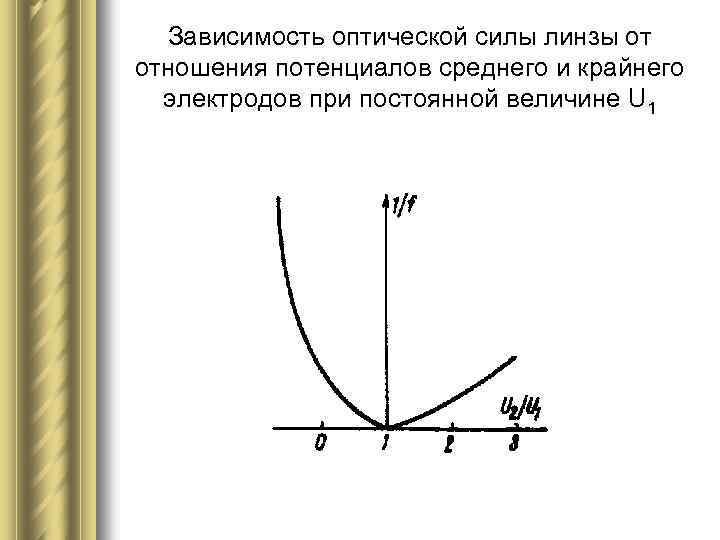

Зависимость оптической силы линзы от отношения потенциалов среднего и крайнего электродов при постоянной величине U 1

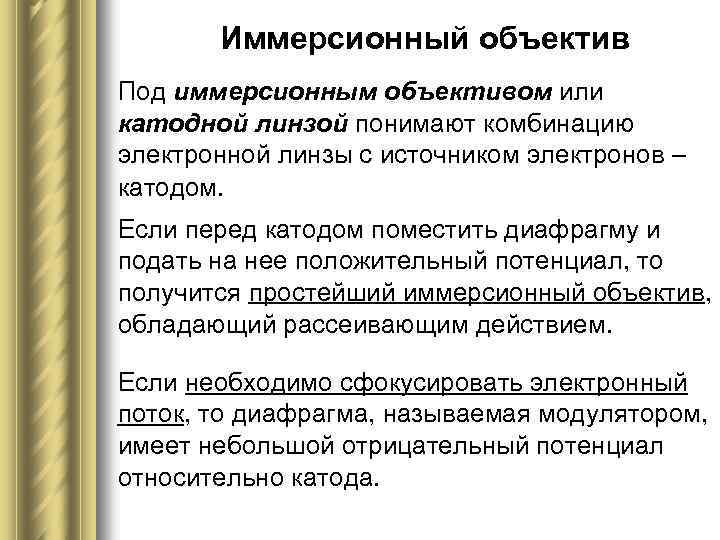

Иммерсионный объектив Под иммерсионным объективом или катодной линзой понимают комбинацию электронной линзы с источником электронов – катодом. Если перед катодом поместить диафрагму и подать на нее положительный потенциал, то получится простейший иммерсионный объектив, обладающий рассеивающим действием. Если необходимо сфокусировать электронный поток, то диафрагма, называемая модулятором, имеет небольшой отрицательный потенциал относительно катода.
Иммерсионный объектив
Иммерсионный объектив является неотъемлемой и важнейшей частью электронно-оптических систем большинства электронно-лучевых приборов. Видеосигнал подается в цепь модулятор-катодной линзы. Регулировка тока пучка (яркости свечения экрана) осуществляется путем изменения отрицательного напряжения, подаваемого на модулятор.

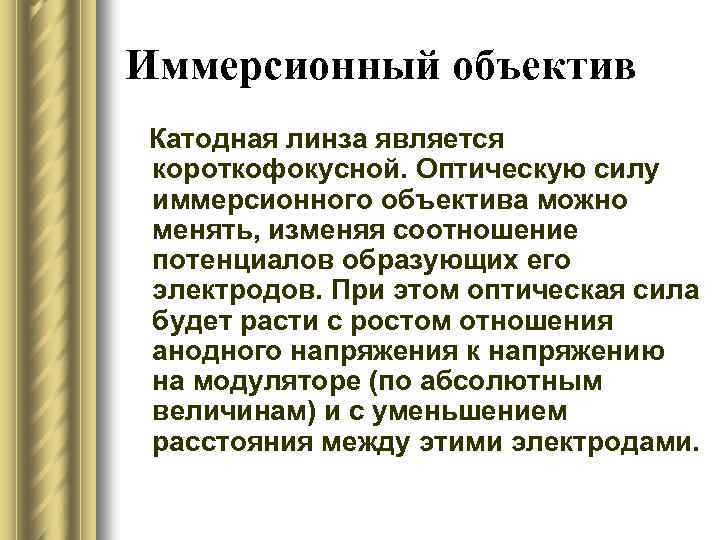

Иммерсионный объектив Катодная линза является короткофокусной. Оптическую силу иммерсионного объектива можно менять, изменяя соотношение потенциалов образующих его электродов. При этом оптическая сила будет расти с ростом отношения анодного напряжения к напряжению на модуляторе (по абсолютным величинам) и с уменьшением расстояния между этими электродами.

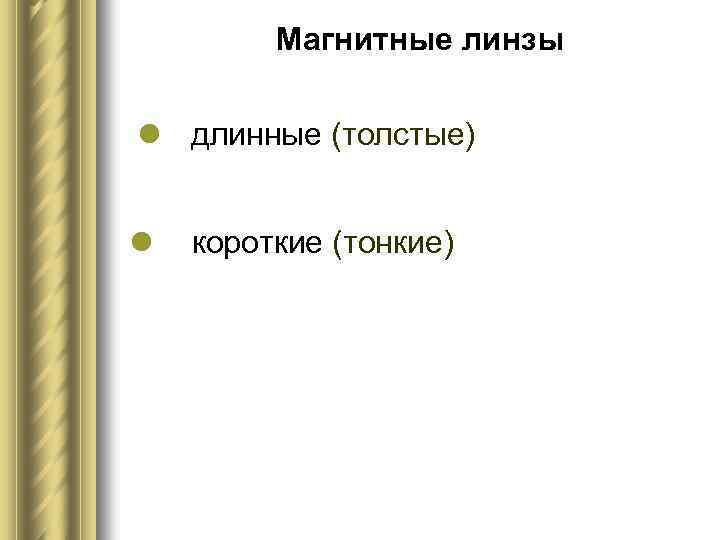

Магнитные линзы l длинные (толстые) l короткие (тонкие)
Примером длинной магнитной линзы является длинный соленоид. На электрон в магнитном поле действует сила Лоренца, направление действия ее перпендикулярно как направлению скорости электрона, так и вектору напряженности магнитного поля. Благодаря этому движение электрона внутри длинного соленоида происходит по спирали, описывая в плоскости, проходящей через ось z синусоиду: z

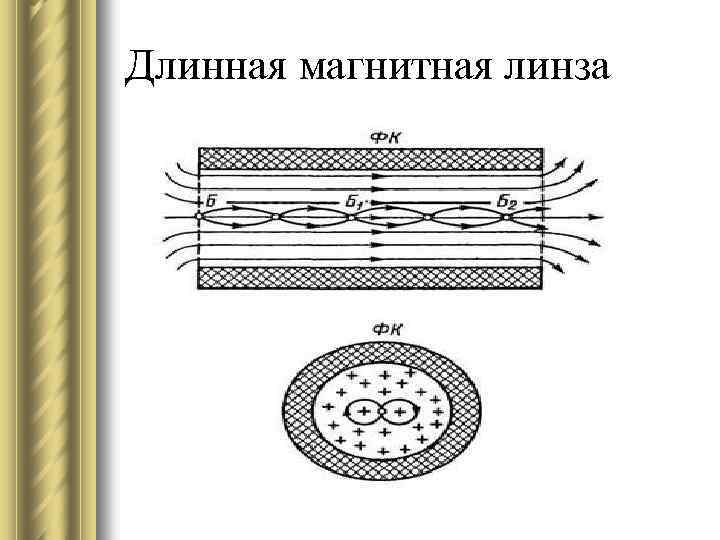

Длинная магнитная линза

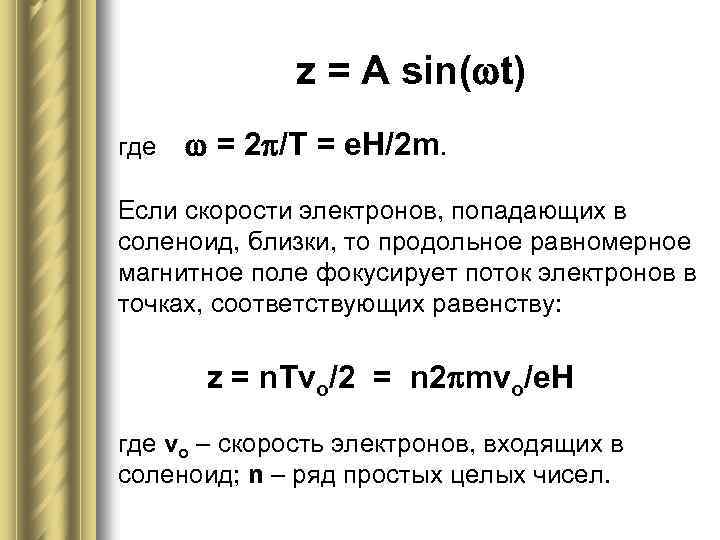

z = A sin( t) где = 2 /T = e. H/2 m. Если скорости электронов, попадающих в соленоид, близки, то продольное равномерное магнитное поле фокусирует поток электронов в точках, соответствующих равенству: z = n. Tvo/2 = n 2 mvo/e. H где vo – скорость электронов, входящих в соленоид; n – ряд простых целых чисел.

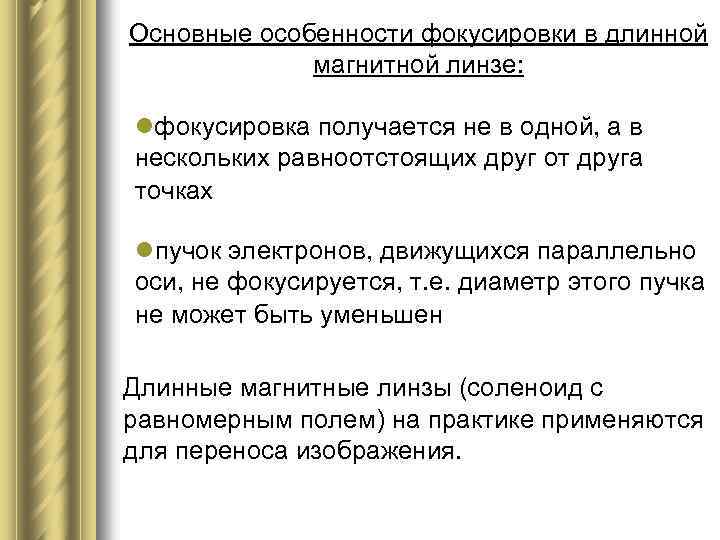

Основные особенности фокусировки в длинной магнитной линзе: lфокусировка получается не в одной, а в нескольких равноотстоящих друг от друга точках lпучок электронов, движущихся параллельно оси, не фокусируется, т. е. диаметр этого пучка не может быть уменьшен Длинные магнитные линзы (соленоид с равномерным полем) на практике применяются для переноса изображения.

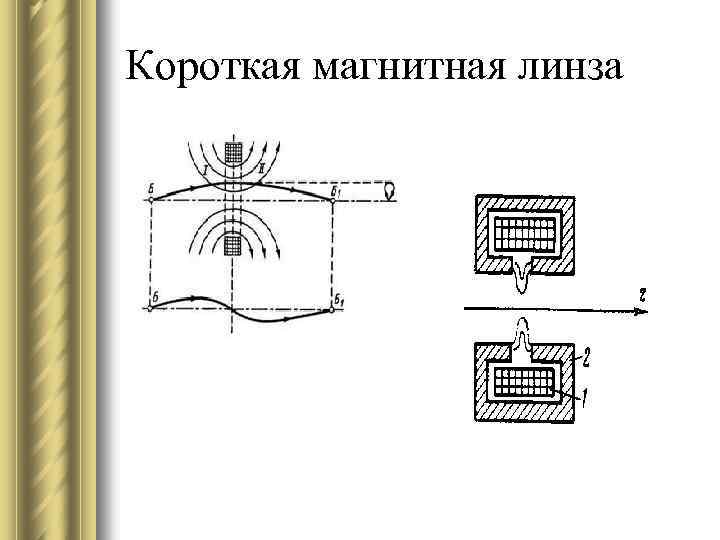

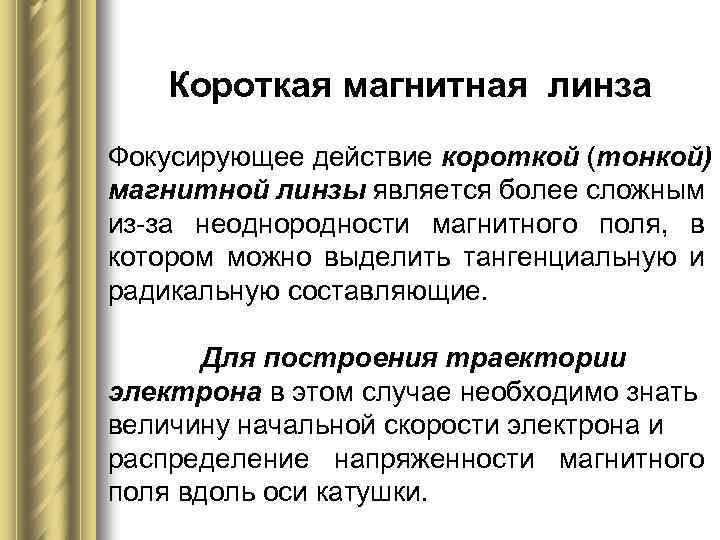

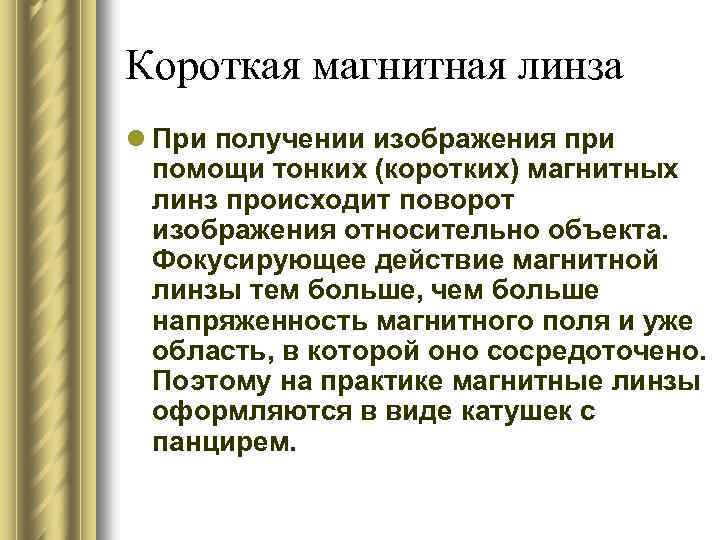

Короткая магнитная линза Фокусирующее действие короткой (тонкой) магнитной линзы является более сложным из-за неоднородности магнитного поля, в котором можно выделить тангенциальную и радикальную составляющие. Для построения траектории электрона в этом случае необходимо знать величину начальной скорости электрона и распределение напряженности магнитного поля вдоль оси катушки.
Короткая магнитная линза l При получении изображения при помощи тонких (коротких) магнитных линз происходит поворот изображения относительно объекта. Фокусирующее действие магнитной линзы тем больше, чем больше напряженность магнитного поля и уже область, в которой оно сосредоточено. Поэтому на практике магнитные линзы оформляются в виде катушек с панцирем.
Короткая магнитная линза
Короткая магнитная линза l Напряженность поля на оси короткой магнитной линзы может быть найдена из выражения: l где R – средний радиус катушки; I – сила протекающего тока; z – расстояние по оси катушки;
Короткая магнитная линза l Фокусное расстояние магнитной линзы определяется соотношением: l где Ф – энергия электронов; R – средний радиус катушки; I – сила тока; N – число витков;
Движение электронов в короткой магнитной линзе

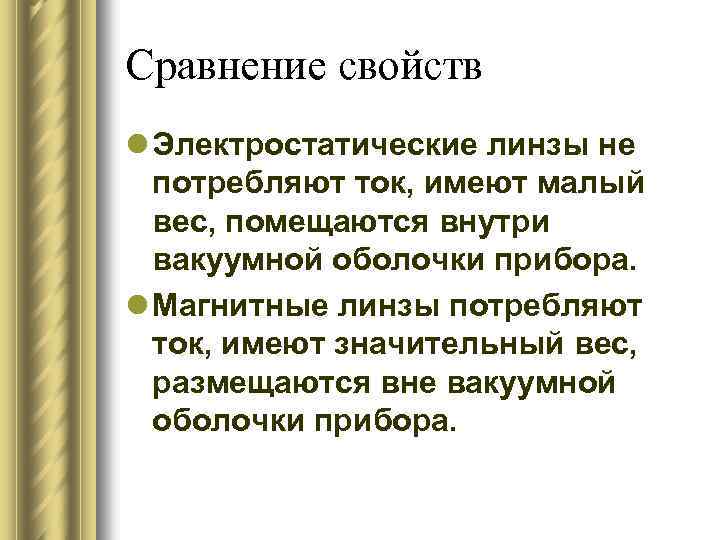

Сравнение свойств l Электростатические линзы не потребляют ток, имеют малый вес, помещаются внутри вакуумной оболочки прибора. l Магнитные линзы потребляют ток, имеют значительный вес, размещаются вне вакуумной оболочки прибора.

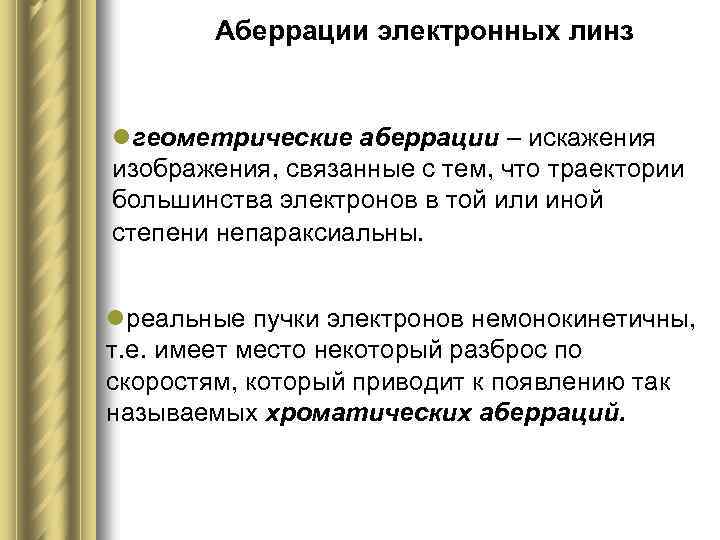

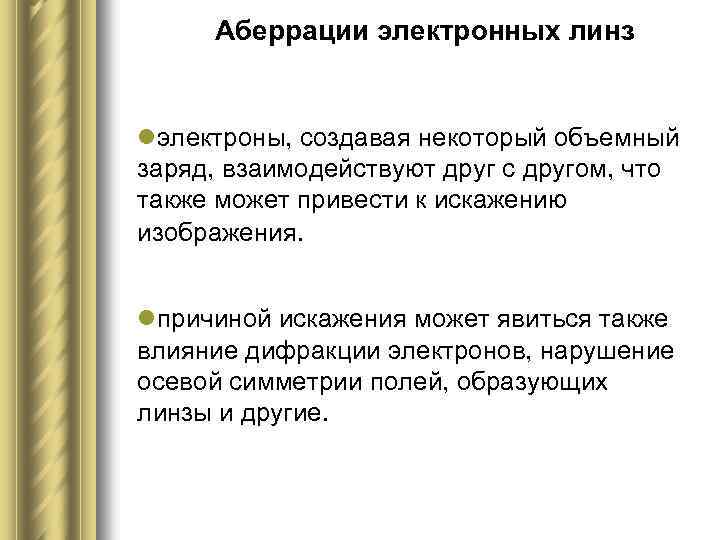

Аберрации электронных линз lгеометрические аберрации – искажения изображения, связанные с тем, что траектории большинства электронов в той или иной степени непараксиальны. lреальные пучки электронов немонокинетичны, т. е. имеет место некоторый разброс по скоростям, который приводит к появлению так называемых хроматических аберраций.
Аберрации электронных линз lэлектроны, создавая некоторый объемный заряд, взаимодействуют друг с другом, что также может привести к искажению изображения. lпричиной искажения может явиться также влияние дифракции электронов, нарушение осевой симметрии полей, образующих линзы и другие.
К электронному лучу в приборе предъявляются ряд требований: lэлектронный пучок должен иметь минимальное поперечное сечение lплотность тока пучка должна быть достаточно высокой lдолжна быть возможность плавно регулировать величину тока в пучке в широких пределах lпучок должен не расфокусироваться при инерционном движении от фокусирующей системы до экрана
Электронно-оптические системы l Выполнение этих требований с использованием только одной электронной линзы оказывается практически невозможным. Действительно, катодная линза, создавая сечение минимальных размеров, является короткофокусной и после ее прохождения пучок быстро расходится.

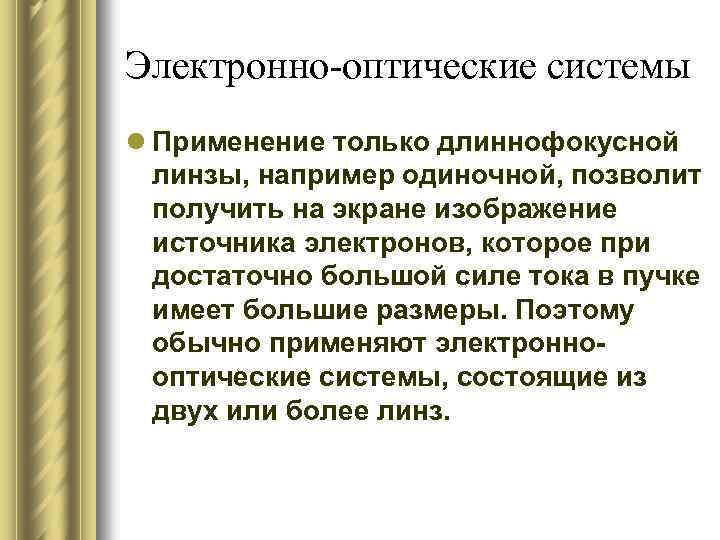

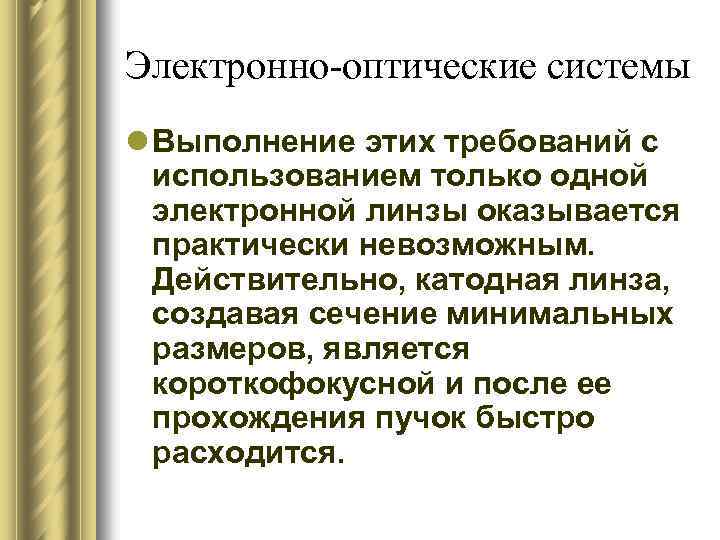

Электронно-оптические системы l Применение только длиннофокусной линзы, например одиночной, позволит получить на экране изображение источника электронов, которое при достаточно большой силе тока в пучке имеет большие размеры. Поэтому обычно применяют электроннооптические системы, состоящие из двух или более линз.

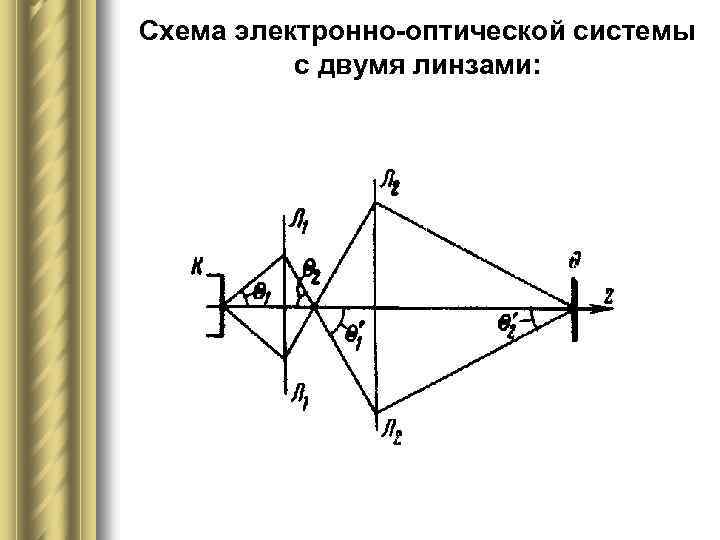

Схема электронно-оптической системы с двумя линзами:

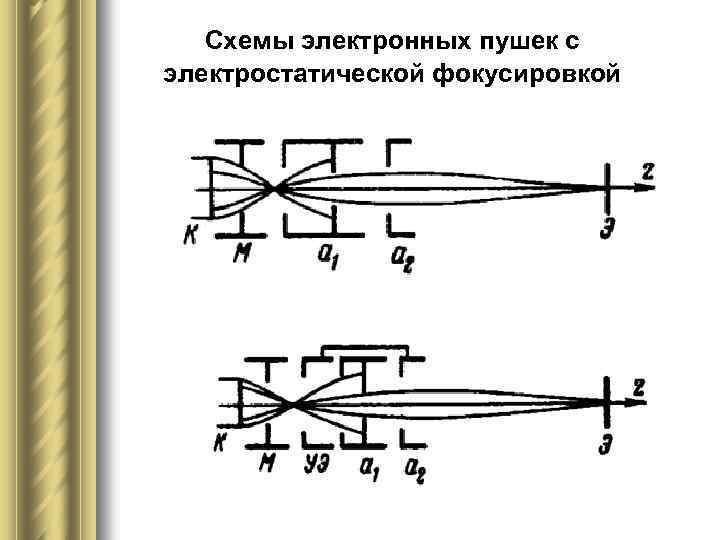

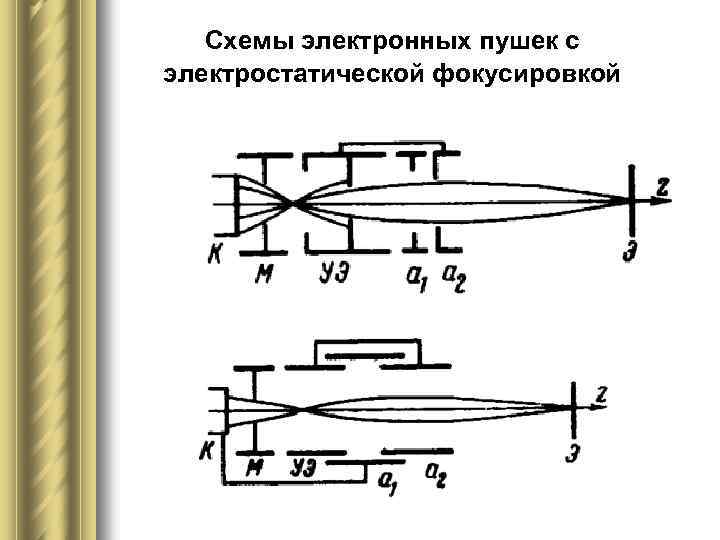

Схемы электронных пушек с электростатической фокусировкой
Схемы электронных пушек с электростатической фокусировкой
Схемы электронных пушек с магнитной фокусировкой

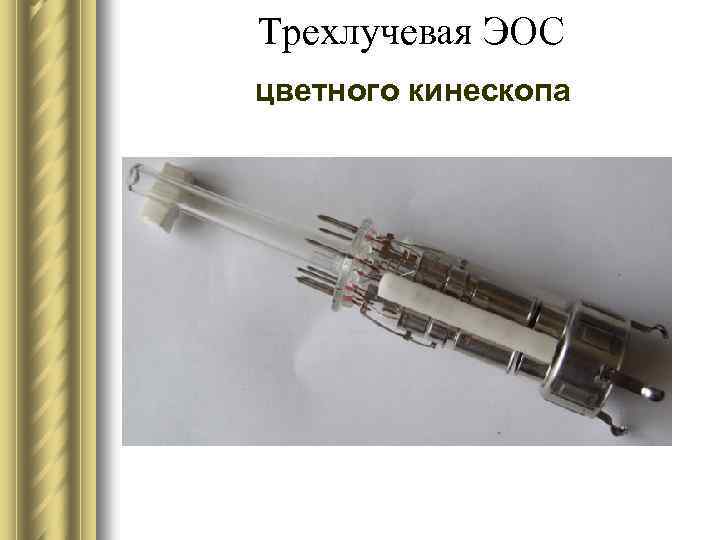

Трехлучевая ЭОС цветного кинескопа

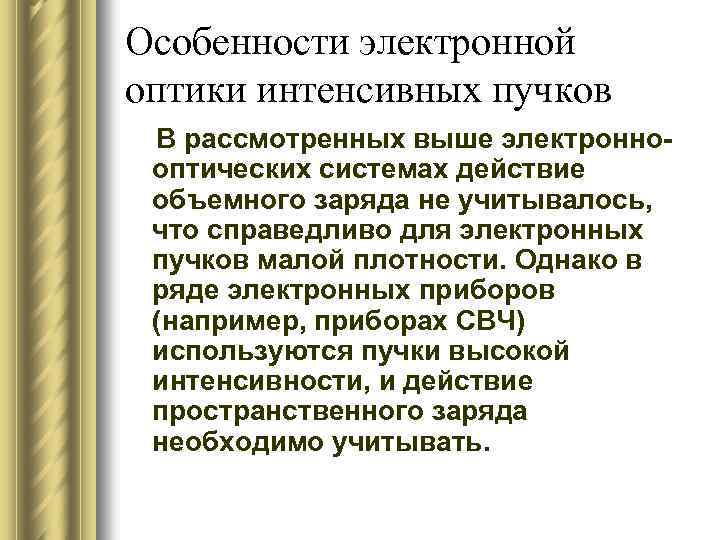

Особенности электронной оптики интенсивных пучков В рассмотренных выше электроннооптических системах действие объемного заряда не учитывалось, что справедливо для электронных пучков малой плотности. Однако в ряде электронных приборов (например, приборах СВЧ) используются пучки высокой интенсивности, и действие пространственного заряда необходимо учитывать.
Особенности электронной оптики интенсивных пучков l Пример системы формирования интенсивного электронного пучка (пушка Пирса) приведен на рисунке. l На практике встречаются интенсивные пучки самой различной конфигурации: цилиндрические, трубчатые, ленточные, которые могут быть параллельными или сходящимися (клиновидными).

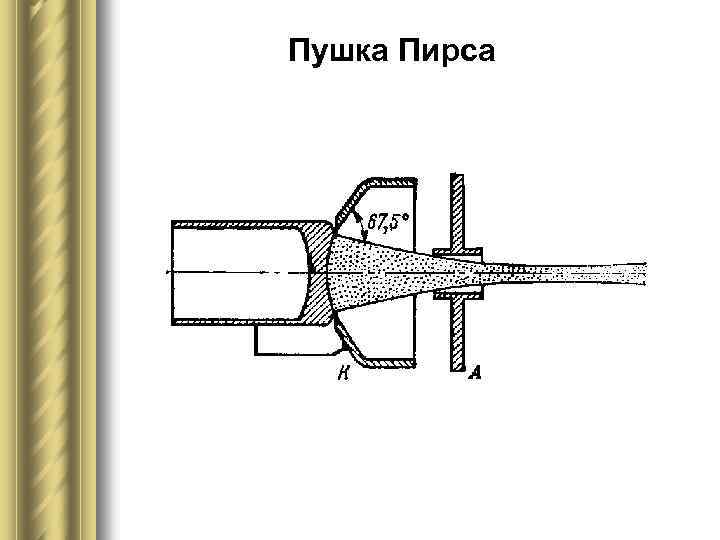

Пушка Пирса

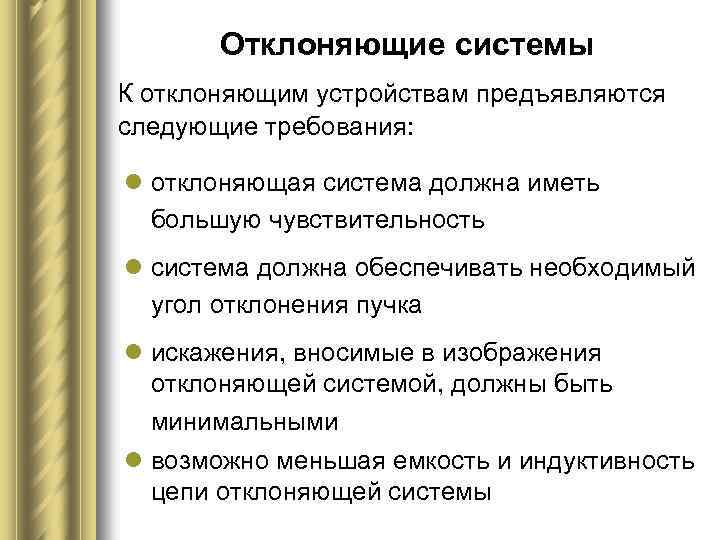

Отклоняющие системы К отклоняющим устройствам предъявляются следующие требования: l отклоняющая система должна иметь большую чувствительность l система должна обеспечивать необходимый угол отклонения пучка l искажения, вносимые в изображения отклоняющей системой, должны быть минимальными l возможно меньшая емкость и индуктивность цепи отклоняющей системы

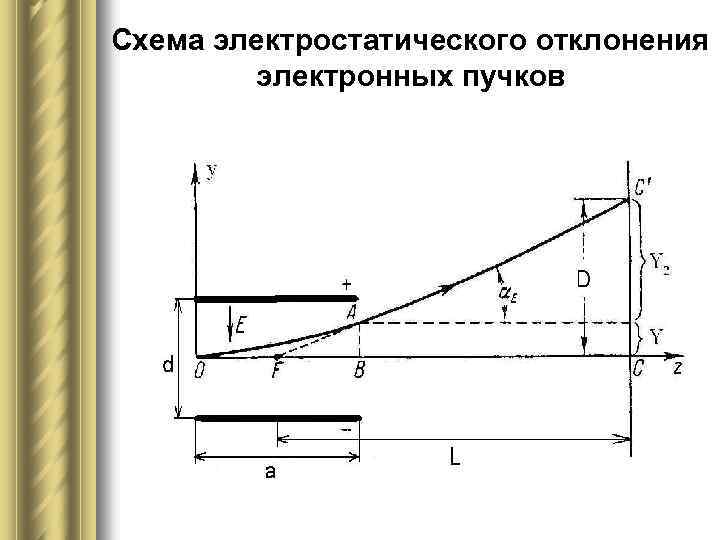

Схема электростатического отклонения электронных пучков
Полагая, что поле между пластинами однородно и отклоняемый пучок имеет малое поперечное сечение, можно записать, что отклонение равно: D = Y + l tg где Y – отклонение пучка в поле пластины a – угол отклонения, образованный осью z и направлением пучка где L – расстояние от экрана до точки в середине отклоняющего поля, называемой обычно центром отклонения
Отклоняющее действие пластин обычно характеризуется чувствительностью (величиной отклонения, приходящейся на 1 В отклоняющего напряжения). Чувствительность параллельных пластин:

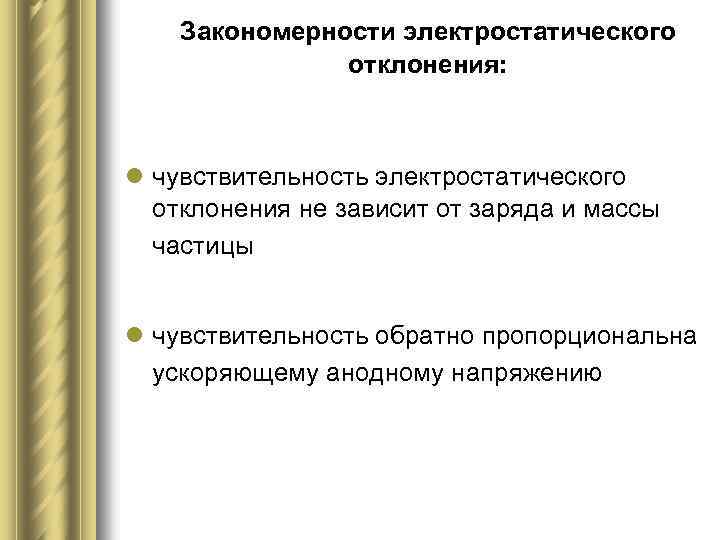

Закономерности электростатического отклонения: l чувствительность электростатического отклонения не зависит от заряда и массы частицы l чувствительность обратно пропорциональна ускоряющему анодному напряжению

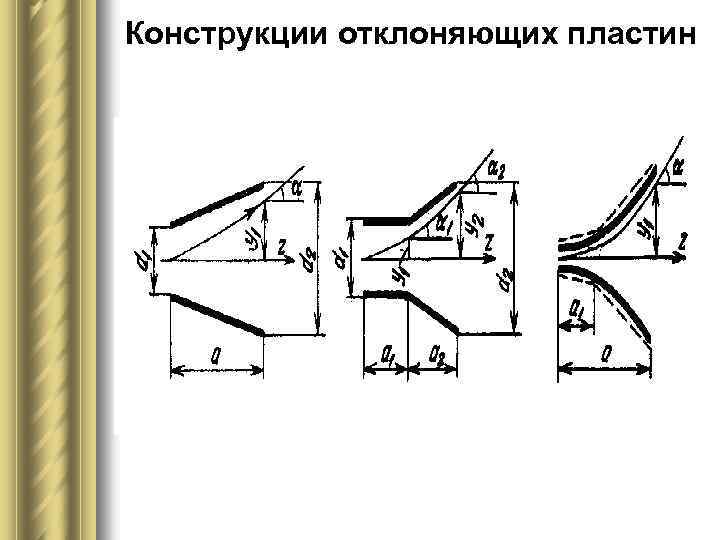

Конструкции отклоняющих пластин
Схема магнитного отклонения электронных пучков
Электрон, попавший в магнитное поле, будет испытывать силу, действующую вдоль оси Y вверх и отклоняться в этом направлении, двигаясь по окружности. Радиус этой окружности выражается формулой: Полное отклонение на экране можно записать в виде: D = Y + l tg
Выражая скорость электрона через ускоряющее напряжение, найдем: Чувствительность магнитного отклонения может быть определена как:
Основные закономерности магнитного отклонения: l чувствительность при магнитном отклонении зависит от заряда и массы частиц l чувствительность магнитного отклонения пропорциональна и, следовательно, уменьшается с ростом анодного напряжения медленнее, чем чувствительность электростатического отклонения

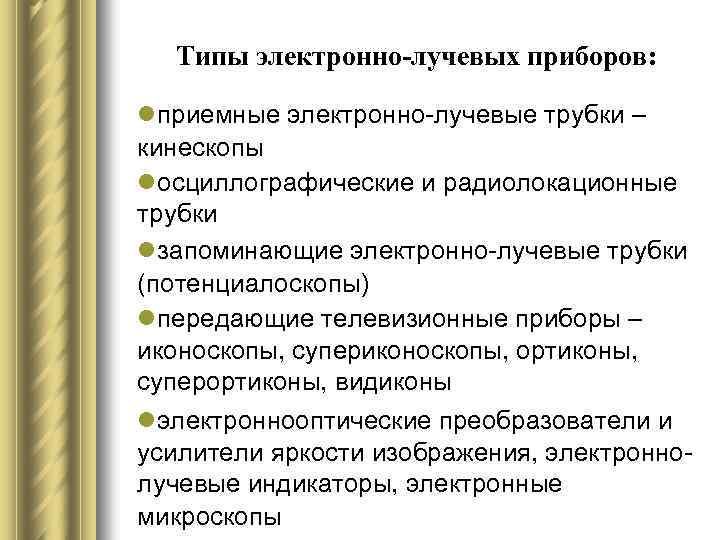

Типы электронно-лучевых приборов: lприемные электронно-лучевые трубки – кинескопы lосциллографические и радиолокационные трубки lзапоминающие электронно-лучевые трубки (потенциалоскопы) lпередающие телевизионные приборы – иконоскопы, супериконоскопы, ортиконы, суперортиконы, видиконы lэлектроннооптические преобразователи и усилители яркости изображения, электроннолучевые индикаторы, электронные микроскопы
Общие элементы электронно-лучевых приборов: lбаллон (оболочка прибора) lисточник электронов – катод, который может иметь самые различные конструкции и работать на основе термо-, фото- или автоэлектронной эмиссии lфокусирующее устройство, служащее для получения электронных пучков требуемой конфигурации и интенсивности
Общие элементы электронно-лучевых приборов: lотклоняющее устройство, позволяющее изменять нужным образом направление сфокусированных электронных потоков lприемник электронного пучка, который в обычных электронно-лучевых приборах и является тем элементом, где при взаимодействии с электронами пучка происходит основной эффект, на который рассчитан прибор
Приемные ЭЛТ К приемным электронно-лучевым трубкам относятся: l Осциллографические трубки; l Радиолокационные трубки; l Черно-белые и цветные кинескопы и дисплейные трубки; l Проекционные трубки.
Осциллографические трубки предназначены для графического воспроизведения электрического сигнала

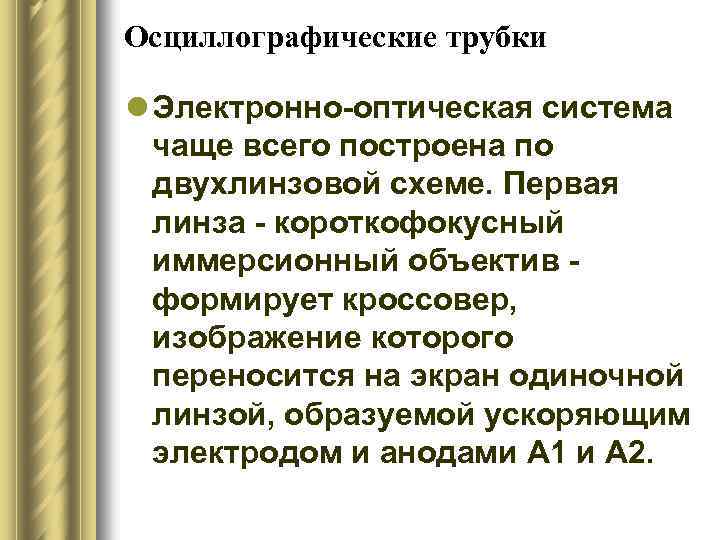

Осциллографические трубки l Электронно-оптическая система чаще всего построена по двухлинзовой схеме. Первая линза - короткофокусный иммерсионный объектив формирует кроссовер, изображение которого переносится на экран одиночной линзой, образуемой ускоряющим электродом и анодами А 1 и А 2.

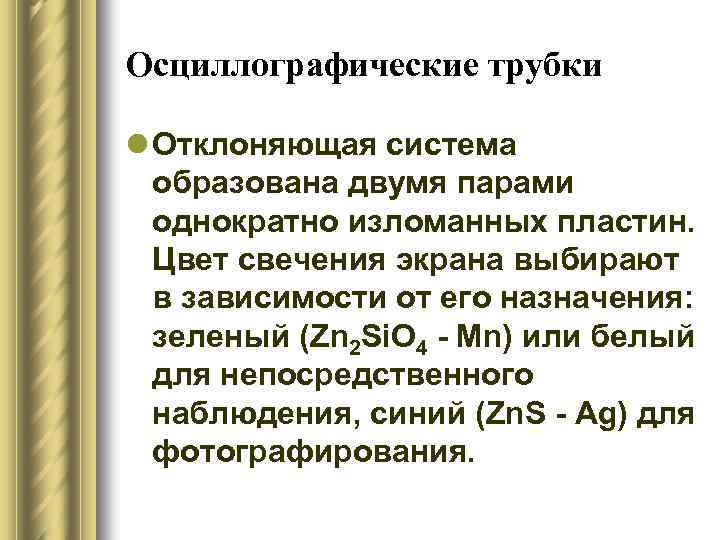

Осциллографические трубки l Отклоняющая система образована двумя парами однократно изломанных пластин. Цвет свечения экрана выбирают в зависимости от его назначения: зеленый (Zn 2 Si. O 4 - Mn) или белый для непосредственного наблюдения, синий (Zn. S - Ag) для фотографирования.

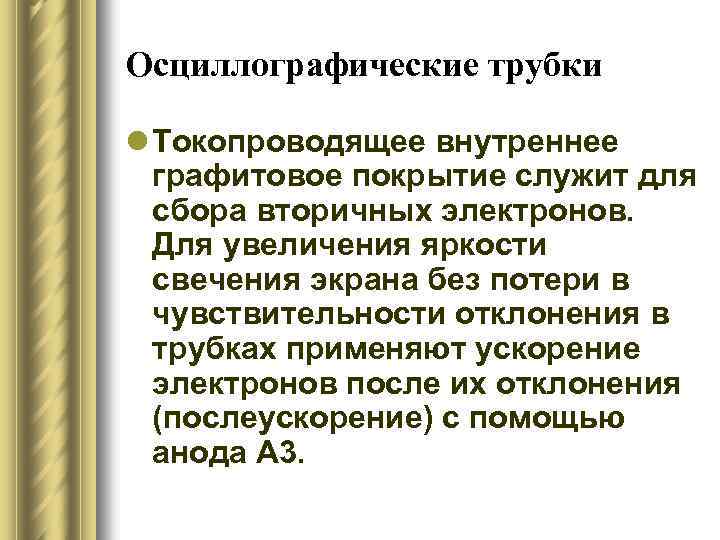

Осциллографические трубки l Токопроводящее внутреннее графитовое покрытие служит для сбора вторичных электронов. Для увеличения яркости свечения экрана без потери в чувствительности отклонения в трубках применяют ускорение электронов после их отклонения (послеускорение) с помощью анода А 3.

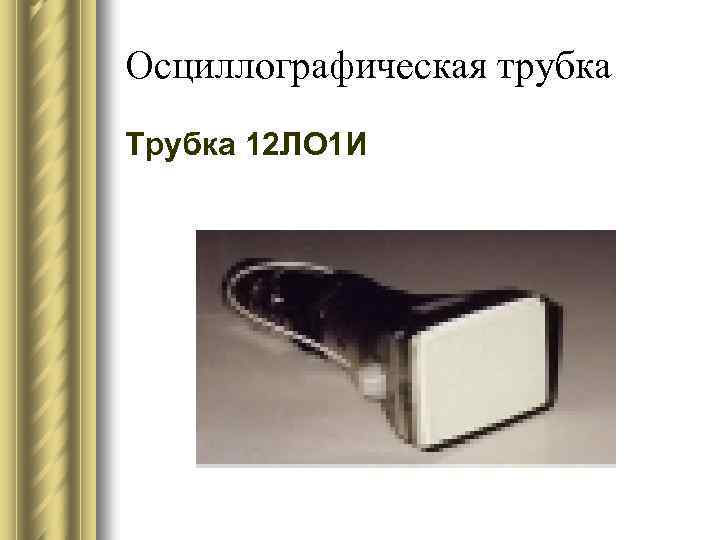

Осциллографическая трубка Трубка 12 ЛО 1 И

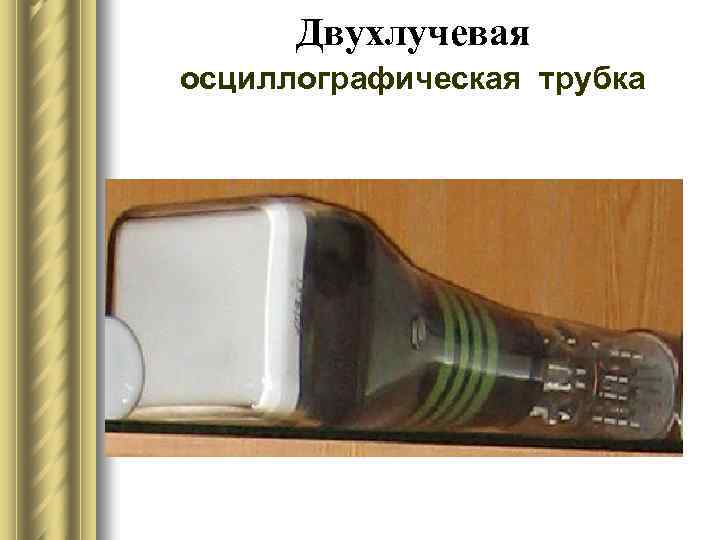

Двухлучевая осциллографическая трубка
Трубки с радиальной разверткой: К – катод, М – модулятор, а 1 – первый анод, а 2 – второй анод, ОП – отклоняющие пластины, Э – экран, ПС – проводящий слой, Ш – металлический стержень, ЦК – конусы

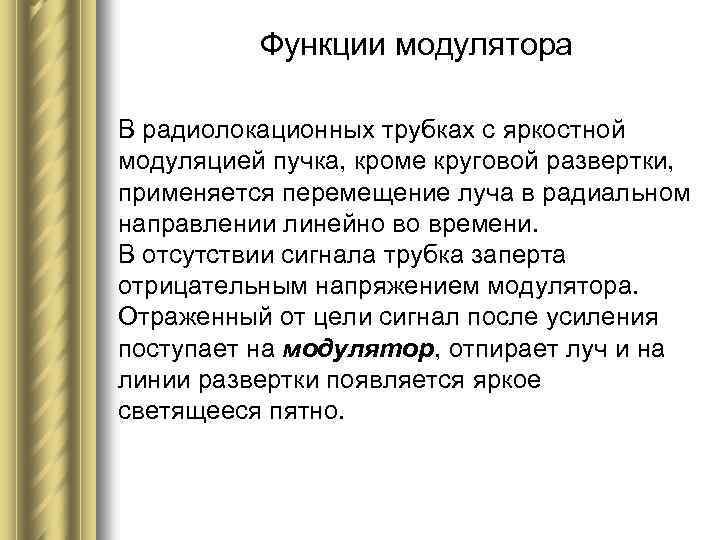

Функции модулятора В радиолокационных трубках с яркостной модуляцией пучка, кроме круговой развертки, применяется перемещение луча в радиальном направлении линейно во времени. В отсутствии сигнала трубка заперта отрицательным напряжением модулятора. Отраженный от цели сигнал после усиления поступает на модулятор, отпирает луч и на линии развертки появляется яркое светящееся пятно.
Черно-белые кинескопы используют электростатическую фокусировку и магнитное отклонение луча. Электроннооптическая система – трехлинзовая, включает в себя иммерсионный объектив, иммерсионную и одиночную линзы. ЭП – электронная пушка, А – анод, ПП – проводящий подслой, Э – экран, ОК – отклоняющая катушка

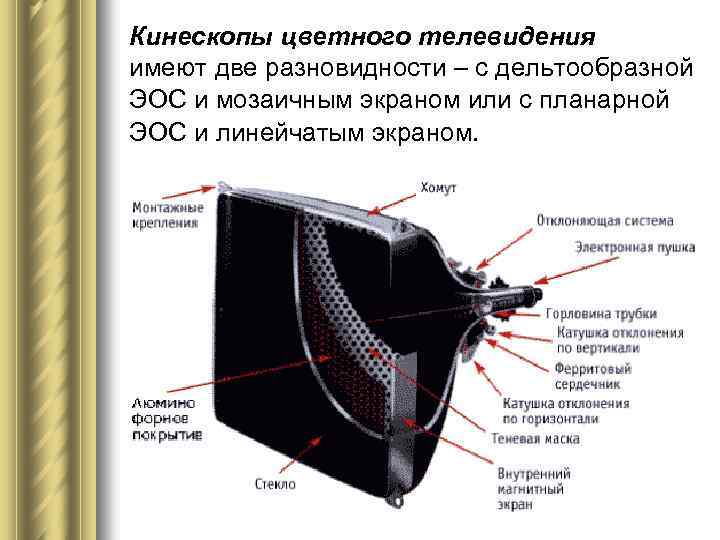

Кинескопы цветного телевидения имеют две разновидности – с дельтообразной ЭОС и мозаичным экраном или с планарной ЭОС и линейчатым экраном.

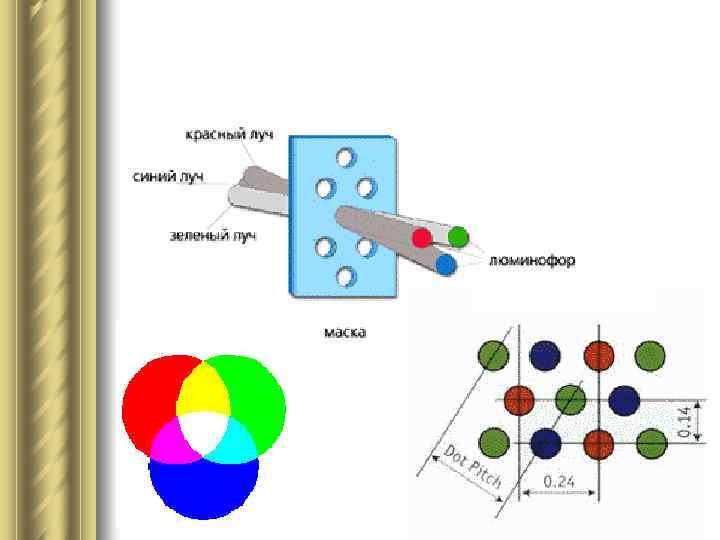

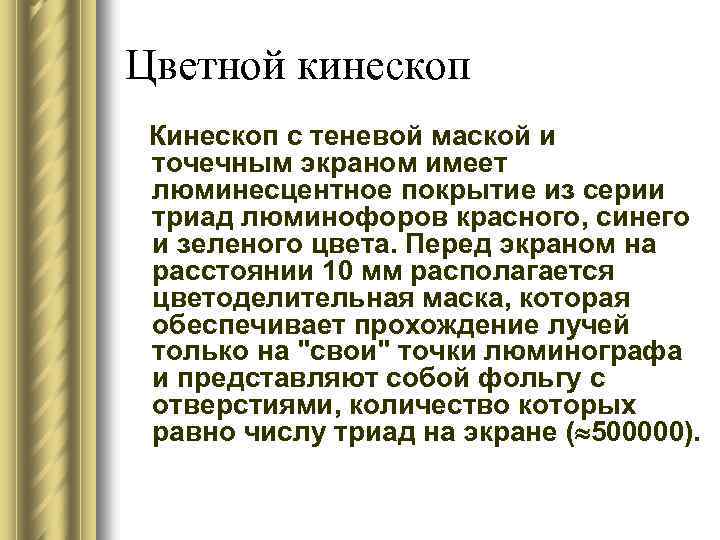

Цветной кинескоп Кинескоп с теневой маской и точечным экраном имеет люминесцентное покрытие из серии триад люминофоров красного, синего и зеленого цвета. Перед экраном на расстоянии 10 мм располагается цветоделительная маска, которая обеспечивает прохождение лучей только на "свои" точки люминографа и представляют собой фольгу с отверстиями, количество которых равно числу триад на экране ( 500000).

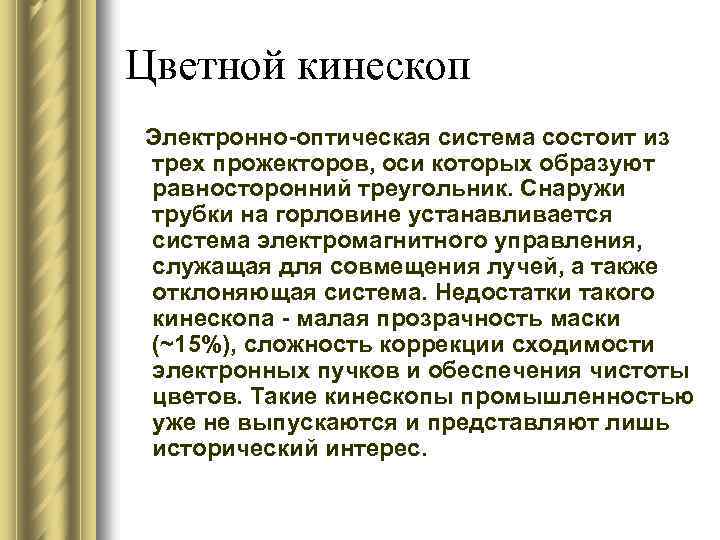

Цветной кинескоп Электронно-оптическая система состоит из трех прожекторов, оси которых образуют равносторонний треугольник. Снаружи трубки на горловине устанавливается система электромагнитного управления, служащая для совмещения лучей, а также отклоняющая система. Недостатки такого кинескопа - малая прозрачность маски (~15%), сложность коррекции сходимости электронных пучков и обеспечения чистоты цветов. Такие кинескопы промышленностью уже не выпускаются и представляют лишь исторический интерес.

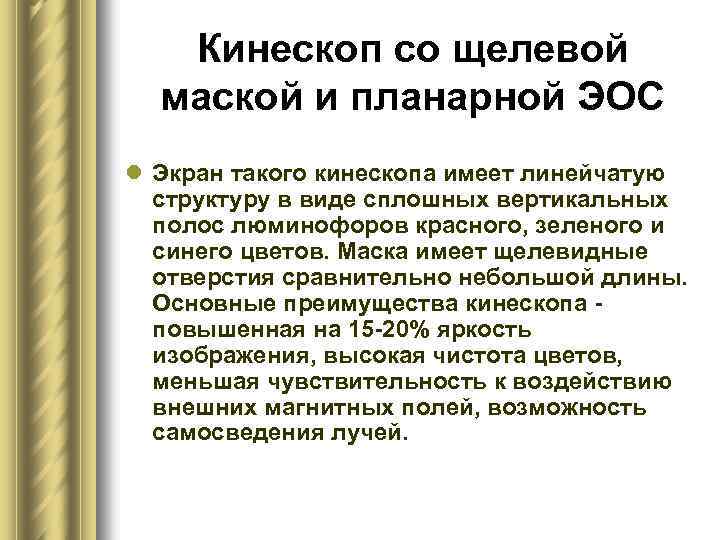

Кинескоп со щелевой маской и планарной ЭОС l Экран такого кинескопа имеет линейчатую структуру в виде сплошных вертикальных полос люминофоров красного, зеленого и синего цветов. Маска имеет щелевидные отверстия сравнительно небольшой длины. Основные преимущества кинескопа повышенная на 15 -20% яркость изображения, высокая чистота цветов, меньшая чувствительность к воздействию внешних магнитных полей, возможность самосведения лучей.
Кинескоп со щелевой маской и планарной ЭОС

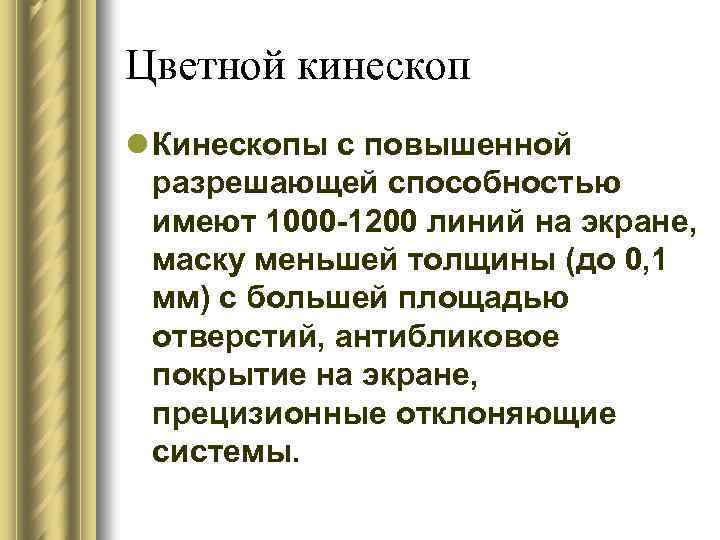

Цветной кинескоп l Кинескопы с повышенной разрешающей способностью имеют 1000 -1200 линий на экране, маску меньшей толщины (до 0, 1 мм) с большей площадью отверстий, антибликовое покрытие на экране, прецизионные отклоняющие системы.

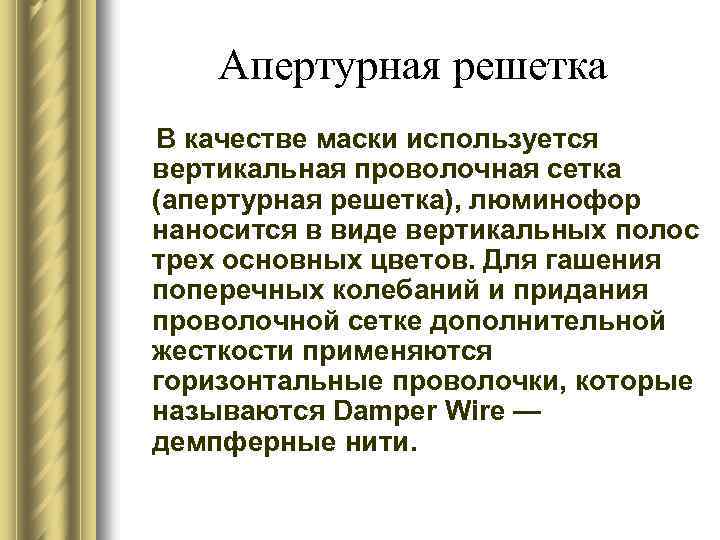

Апертурная решетка В качестве маски используется вертикальная проволочная сетка (апертурная решетка), люминофор наносится в виде вертикальных полос трех основных цветов. Для гашения поперечных колебаний и придания проволочной сетке дополнительной жесткости применяются горизонтальные проволочки, которые называются Damper Wire — демпферные нити.

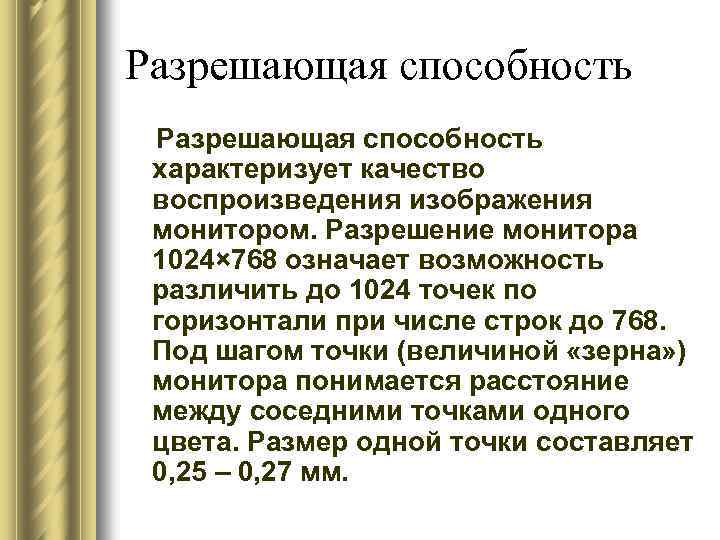

Разрешающая способность характеризует качество воспроизведения изображения монитором. Разрешение монитора 1024× 768 означает возможность различить до 1024 точек по горизонтали при числе строк до 768. Под шагом точки (величиной «зерна» ) монитора понимается расстояние между соседними точками одного цвета. Размер одной точки составляет 0, 25 – 0, 27 мм.

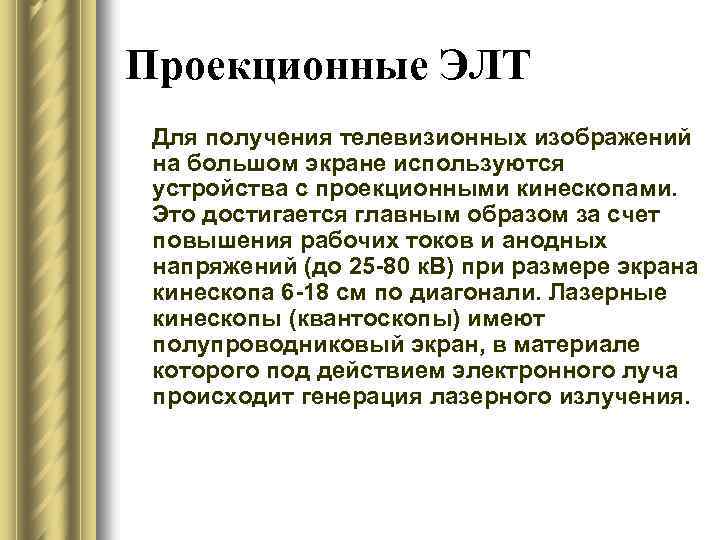

Проекционные ЭЛТ Для получения телевизионных изображений на большом экране используются устройства с проекционными кинескопами. Это достигается главным образом за счет повышения рабочих токов и анодных напряжений (до 25 -80 к. В) при размере экрана кинескопа 6 -18 см по диагонали. Лазерные кинескопы (квантоскопы) имеют полупроводниковый экран, в материале которого под действием электронного луча происходит генерация лазерного излучения.

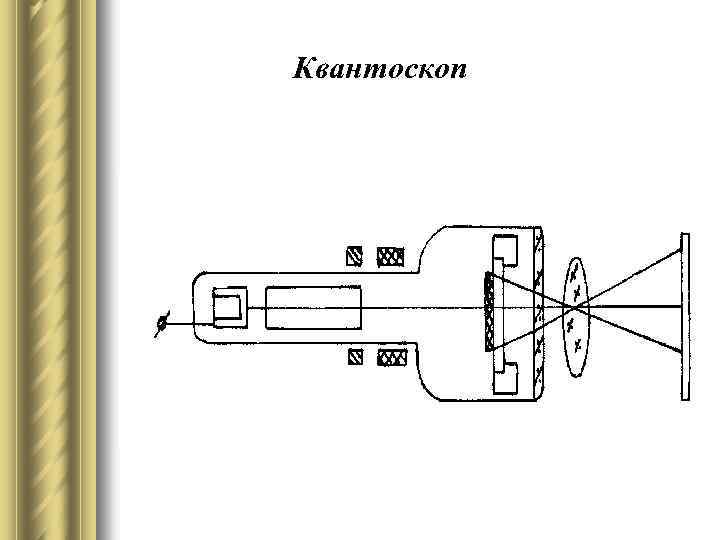

Квантоскоп
Запоминающие электронно-лучевые трубки Запоминающие трубки или потенциалоскопы применяются для запоминания информации, поступающей в виде электрических сигналов, хранения ее в течение определенного времени и воспроизведения в виде электрического сигнала или видимого изображения.

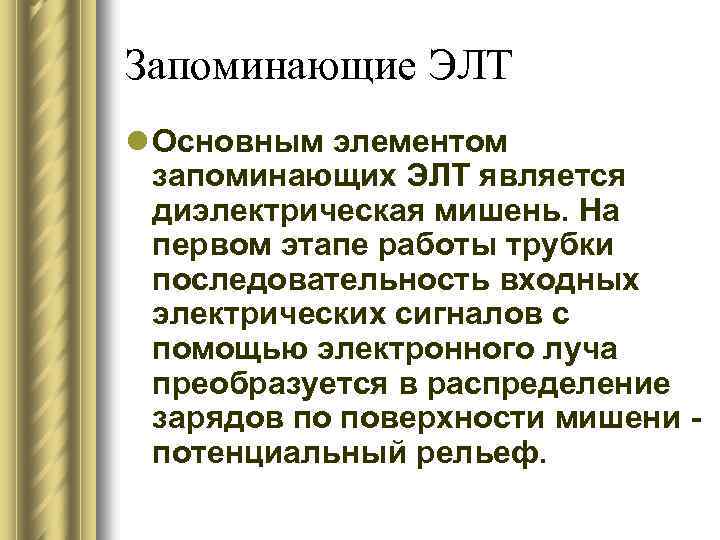

Запоминающие ЭЛТ l Основным элементом запоминающих ЭЛТ является диэлектрическая мишень. На первом этапе работы трубки последовательность входных электрических сигналов с помощью электронного луча преобразуется в распределение зарядов по поверхности мишени потенциальный рельеф.

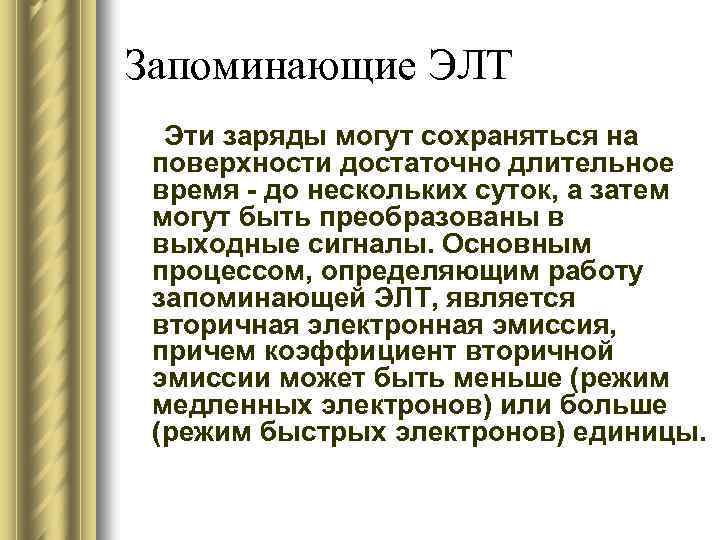

Запоминающие ЭЛТ Эти заряды могут сохраняться на поверхности достаточно длительное время - до нескольких суток, а затем могут быть преобразованы в выходные сигналы. Основным процессом, определяющим работу запоминающей ЭЛТ, является вторичная электронная эмиссия, причем коэффициент вторичной эмиссии может быть меньше (режим медленных электронов) или больше (режим быстрых электронов) единицы.

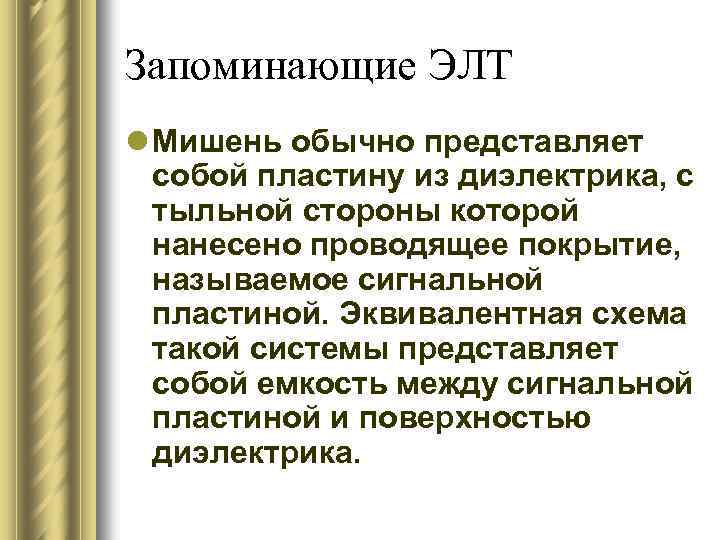

Запоминающие ЭЛТ l Мишень обычно представляет собой пластину из диэлектрика, с тыльной стороны которой нанесено проводящее покрытие, называемое сигнальной пластиной. Эквивалентная схема такой системы представляет собой емкость между сигнальной пластиной и поверхностью диэлектрика.

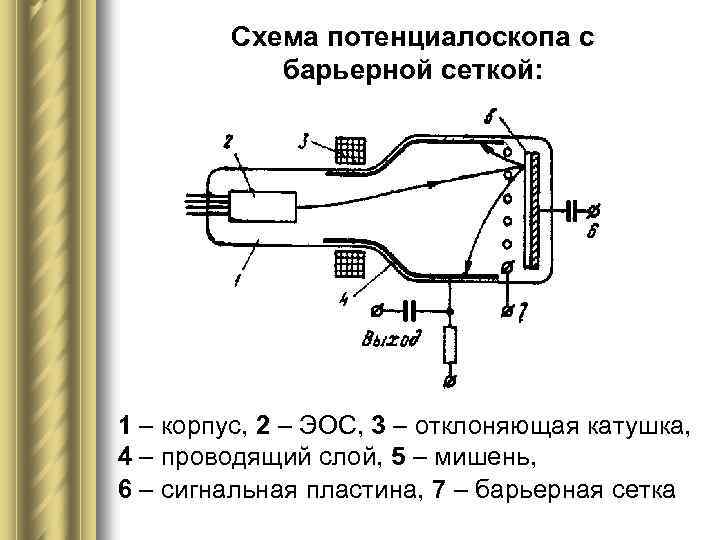

Схема потенциалоскопа с барьерной сеткой: 1 – корпус, 2 – ЭОС, 3 – отклоняющая катушка, 4 – проводящий слой, 5 – мишень, 6 – сигнальная пластина, 7 – барьерная сетка

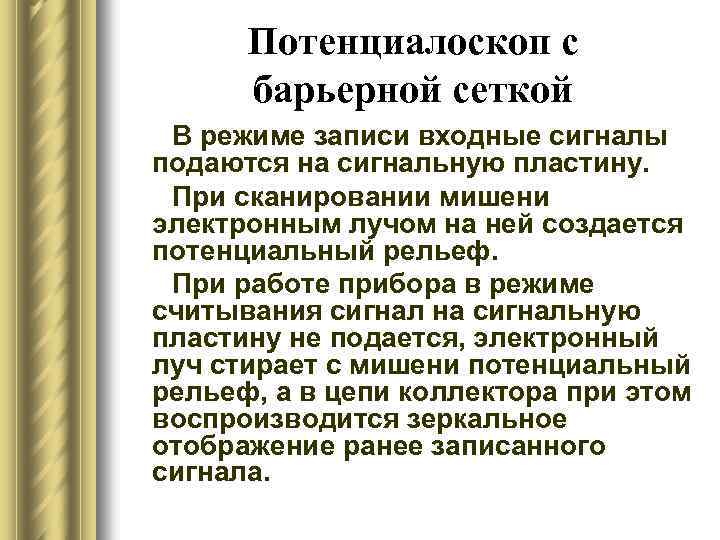

Потенциалоскоп с барьерной сеткой В режиме записи входные сигналы подаются на сигнальную пластину. При сканировании мишени электронным лучом на ней создается потенциальный рельеф. При работе прибора в режиме считывания сигнал на сигнальную пластину не подается, электронный луч стирает с мишени потенциальный рельеф, а в цепи коллектора при этом воспроизводится зеркальное отображение ранее записанного сигнала.
Схема запоминающей трубки с видимым изображением: 1 – записывающий электронный прожектор, 2 – воспроизводящий электронный прожектор, 3 – отклоняющая система, 4 – коллекторная сетка, 5 – мишень, 6 – экран

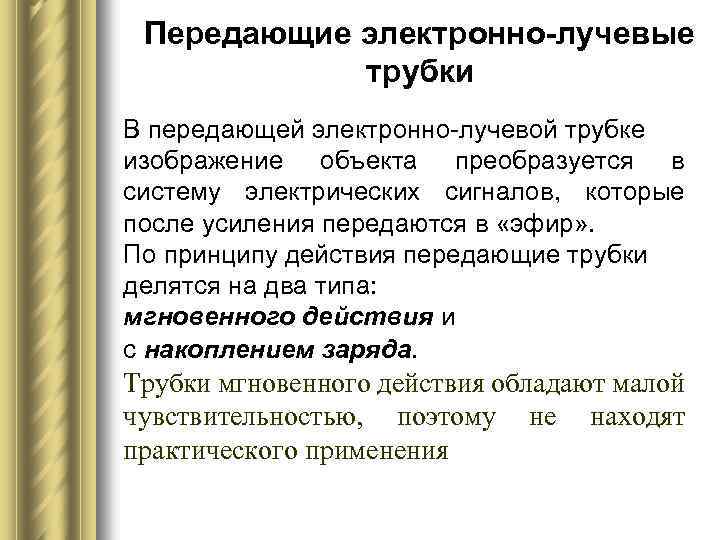

Передающие электронно-лучевые трубки В передающей электронно-лучевой трубке изображение объекта преобразуется в систему электрических сигналов, которые после усиления передаются в «эфир» . По принципу действия передающие трубки делятся на два типа: мгновенного действия и с накоплением заряда. Трубки мгновенного действия обладают малой чувствительностью, поэтому не находят практического применения

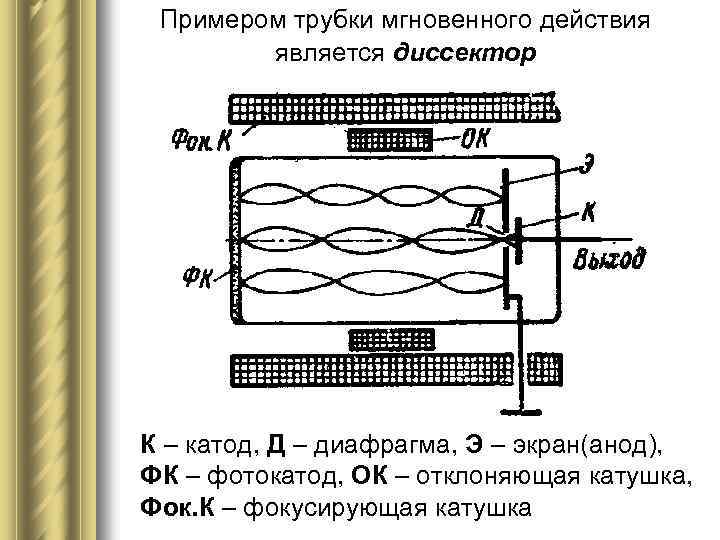

Примером трубки мгновенного действия является диссектор К – катод, Д – диафрагма, Э – экран(анод), ФК – фотокатод, ОК – отклоняющая катушка, Фок. К – фокусирующая катушка

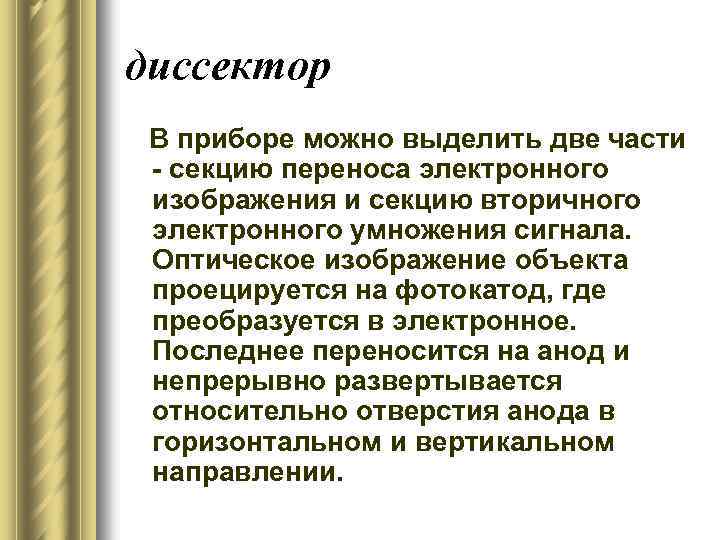

диссектор В приборе можно выделить две части - секцию переноса электронного изображения и секцию вторичного электронного умножения сигнала. Оптическое изображение объекта проецируется на фотокатод, где преобразуется в электронное. Последнее переносится на анод и непрерывно развертывается относительно отверстия анода в горизонтальном и вертикальном направлении.
диссектор В приборе можно выделить две части - секцию переноса электронного изображения и секцию вторичного электронного умножения сигнала. Оптическое изображение объекта проецируется на фотокатод, где преобразуется в электронное. Последнее переносится на анод и непрерывно развертывается относительно отверстия анода в горизонтальном и вертикальном направлении.

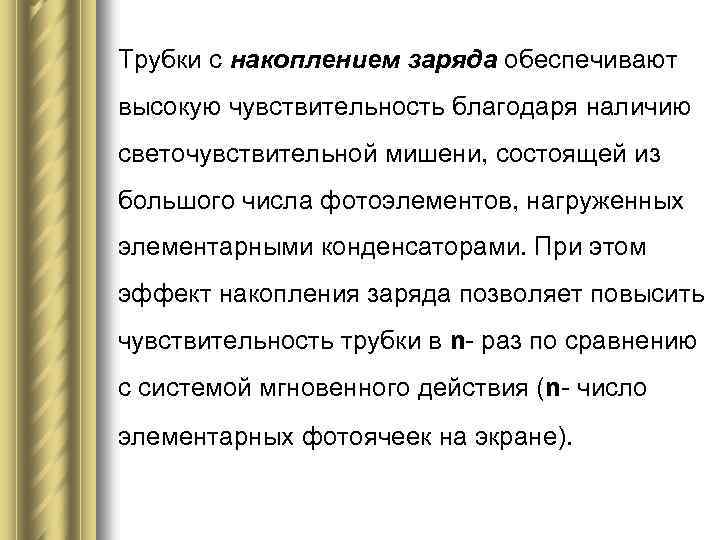

Трубки с накоплением заряда обеспечивают высокую чувствительность благодаря наличию светочувствительной мишени, состоящей из большого числа фотоэлементов, нагруженных элементарными конденсаторами. При этом эффект накопления заряда позволяет повысить чувствительность трубки в n- раз по сравнению с системой мгновенного действия (n- число элементарных фотоячеек на экране).
Суперортикон – передающая ЭЛТ с переносом изображения и считыванием информации с двухсторонней диэлектрической мишени пучком медленных электронов и с вторичным усилением отраженного обратного электронного пучка. Трубка состоит из трех секций: переноса электронного изображения, коммутации и вторичного электронного усиления.
Суперортикон:

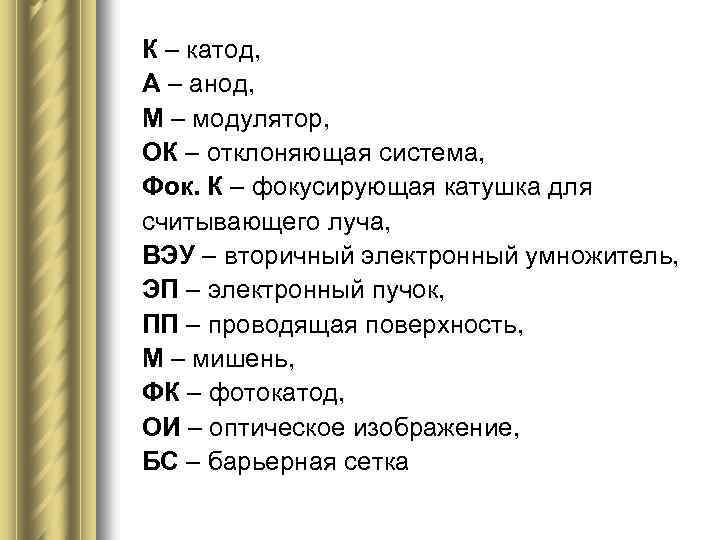

К – катод, А – анод, М – модулятор, ОК – отклоняющая система, Фок. К – фокусирующая катушка для считывающего луча, ВЭУ – вторичный электронный умножитель, ЭП – электронный пучок, ПП – проводящая поверхность, М – мишень, ФК – фотокатод, ОИ – оптическое изображение, БС – барьерная сетка

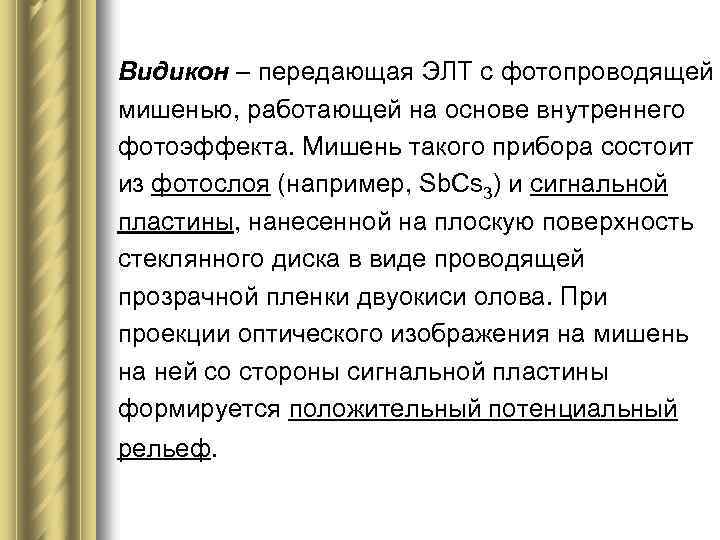

Видикон – передающая ЭЛТ с фотопроводящей мишенью, работающей на основе внутреннего фотоэффекта. Мишень такого прибора состоит из фотослоя (например, Sb. Cs 3) и сигнальной пластины, нанесенной на плоскую поверхность стеклянного диска в виде проводящей прозрачной пленки двуокиси олова. При проекции оптического изображения на мишень на ней со стороны сигнальной пластины формируется положительный потенциальный рельеф.
Видикон:
ОИ – оптическое изображение, К – катод, А – анод, М – модулятор, ПП – проводящий слой, М – мишень, ОК – отклоняющая система, Фок – фокусирующая катушка, СП – светочувствительная поверхность

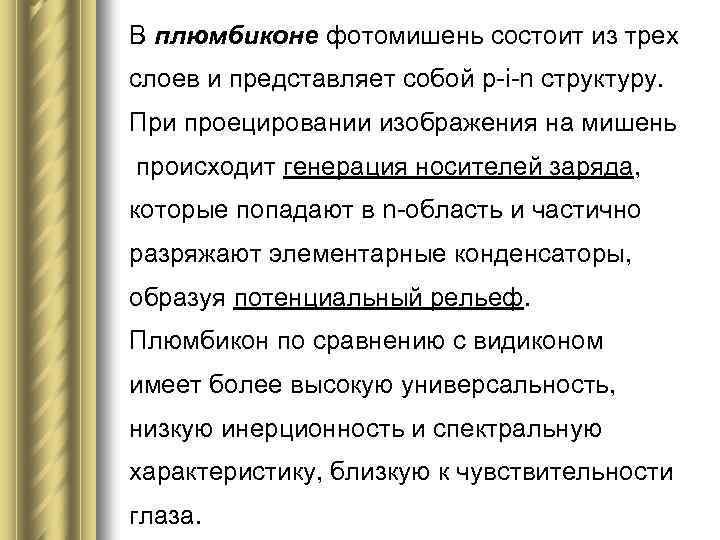

В плюмбиконе фотомишень состоит из трех слоев и представляет собой p-i-n структуру. При проецировании изображения на мишень происходит генерация носителей заряда, которые попадают в n-область и частично разряжают элементарные конденсаторы, образуя потенциальный рельеф. Плюмбикон по сравнению с видиконом имеет более высокую универсальность, низкую инерционность и спектральную характеристику, близкую к чувствительности глаза.

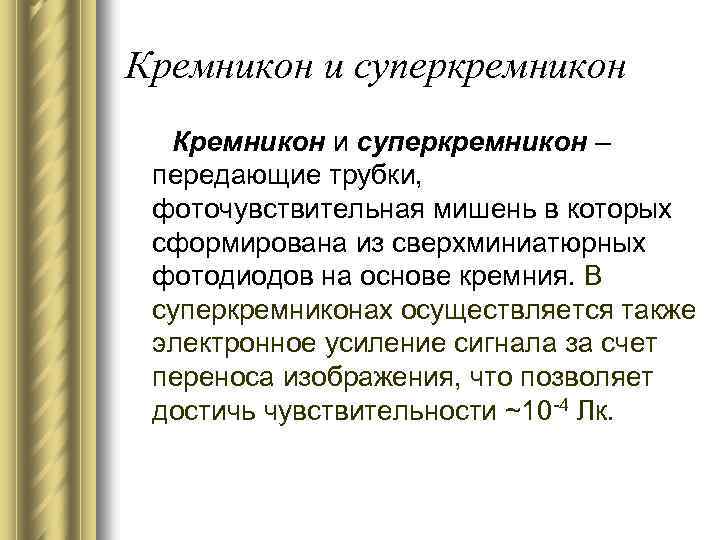

Кремникон и суперкремникон – передающие трубки, фоточувствительная мишень в которых сформирована из сверхминиатюрных фотодиодов на основе кремния. В суперкремниконах осуществляется также электронное усиление сигнала за счет переноса изображения, что позволяет достичь чувствительности ~10 -4 Лк.

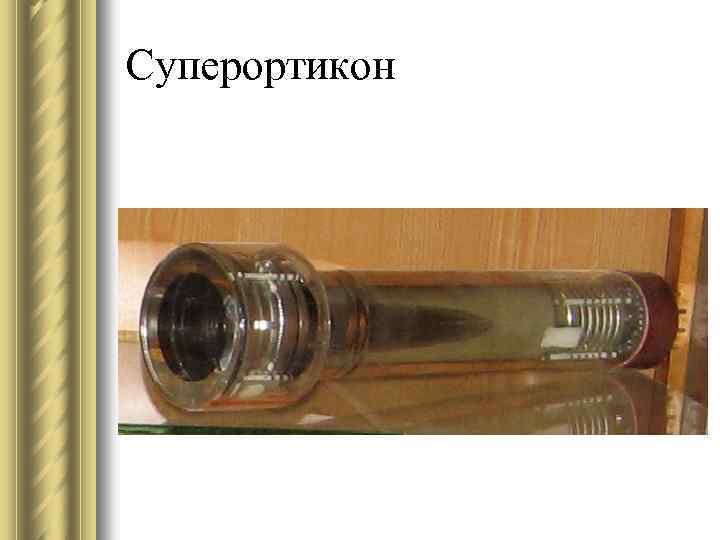

Суперортикон
Видикон

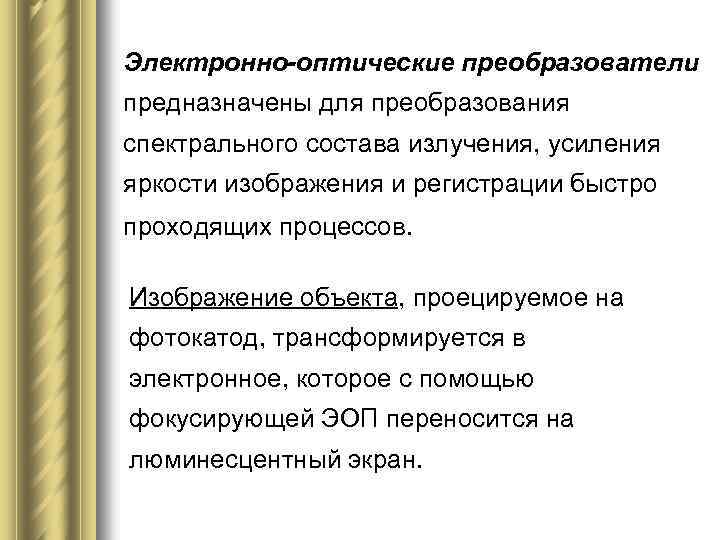

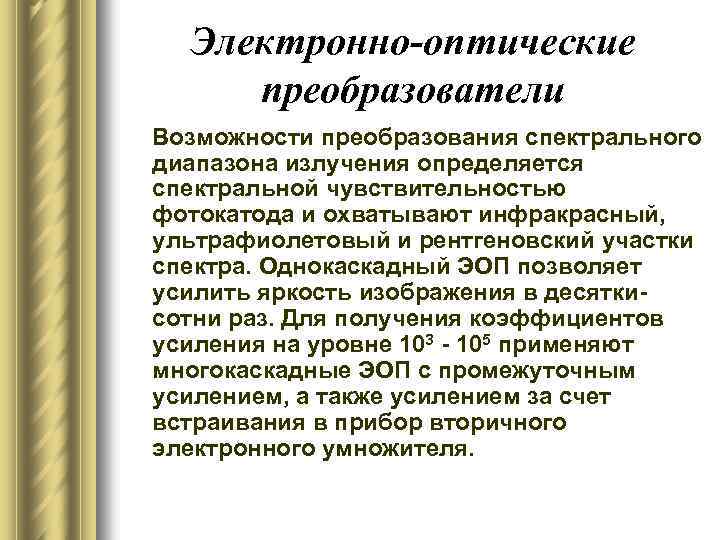

Электронно-оптические преобразователи предназначены для преобразования спектрального состава излучения, усиления яркости изображения и регистрации быстро проходящих процессов. Изображение объекта, проецируемое на фотокатод, трансформируется в электронное, которое с помощью фокусирующей ЭОП переносится на люминесцентный экран.
Электронно-оптические преобразователи Возможности преобразования спектрального диапазона излучения определяется спектральной чувствительностью фотокатода и охватывают инфракрасный, ультрафиолетовый и рентгеновский участки спектра. Однокаскадный ЭОП позволяет усилить яркость изображения в десяткисотни раз. Для получения коэффициентов усиления на уровне 103 - 105 применяют многокаскадные ЭОП с промежуточным усилением, а также усилением за счет встраивания в прибор вторичного электронного умножителя.

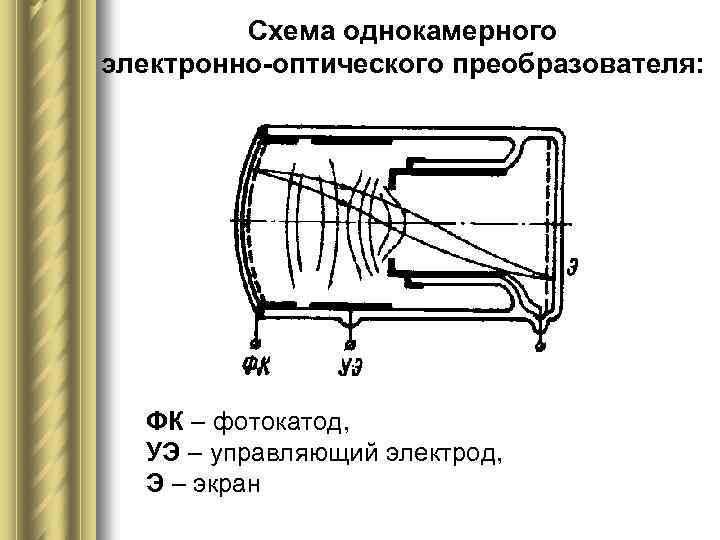

Схема однокамерного электронно-оптического преобразователя: ФК – фотокатод, УЭ – управляющий электрод, Э – экран

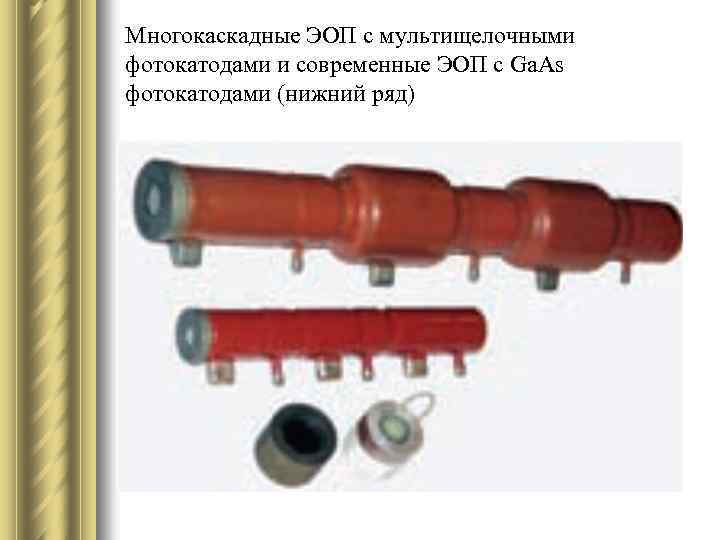

Многокаскадные ЭОП с мультищелочными фотокатодами и современные ЭОП с Ga. As фотокатодами (нижний ряд)

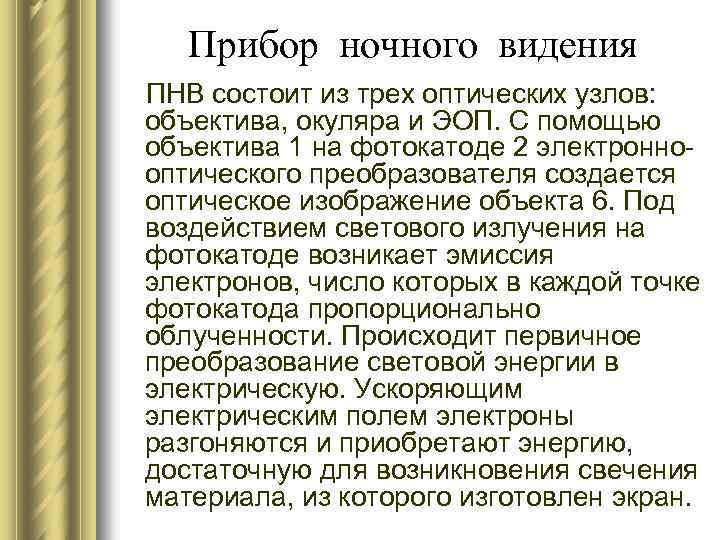

Прибор ночного видения ПНВ состоит из трех оптических узлов: объектива, окуляра и ЭОП. С помощью объектива 1 на фотокатоде 2 электроннооптического преобразователя создается оптическое изображение объекта 6. Под воздействием светового излучения на фотокатоде возникает эмиссия электронов, число которых в каждой точке фотокатода пропорционально облученности. Происходит первичное преобразование световой энергии в электрическую. Ускоряющим электрическим полем электроны разгоняются и приобретают энергию, достаточную для возникновения свечения материала, из которого изготовлен экран.

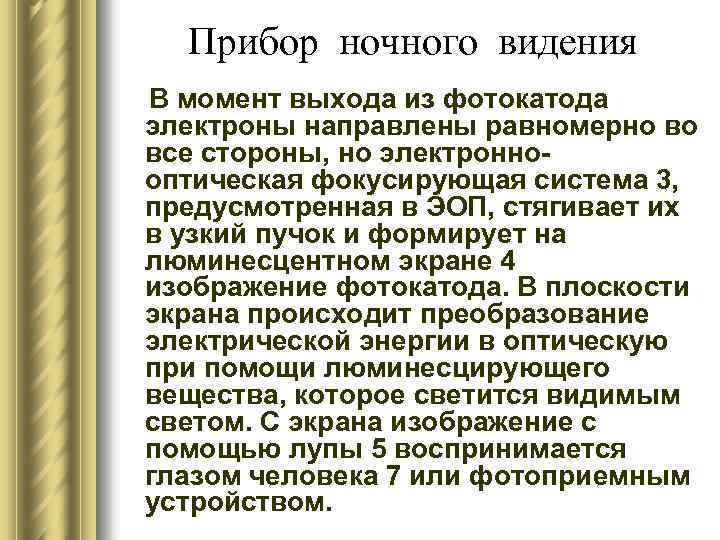

Прибор ночного видения В момент выхода из фотокатода электроны направлены равномерно во все стороны, но электроннооптическая фокусирующая система 3, предусмотренная в ЭОП, стягивает их в узкий пучок и формирует на люминесцентном экране 4 изображение фотокатода. В плоскости экрана происходит преобразование электрической энергии в оптическую при помощи люминесцирующего вещества, которое светится видимым светом. С экрана изображение с помощью лупы 5 воспринимается глазом человека 7 или фотоприемным устройством.
Принципиальная схема прибора ночного видения

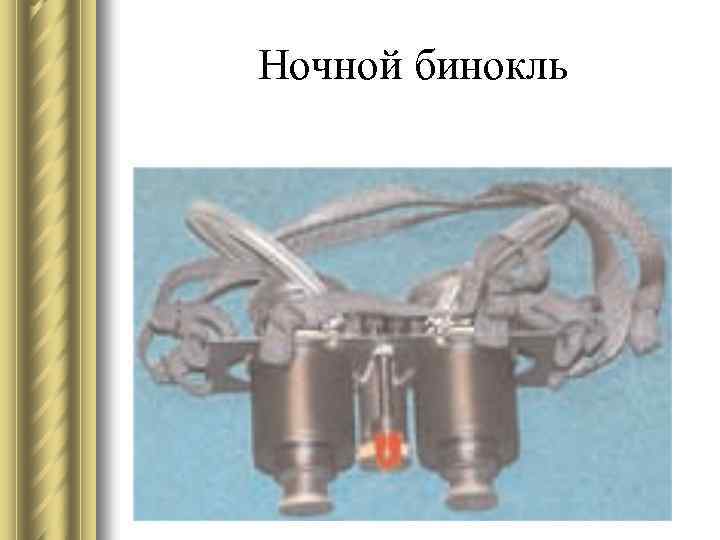

Ночной бинокль

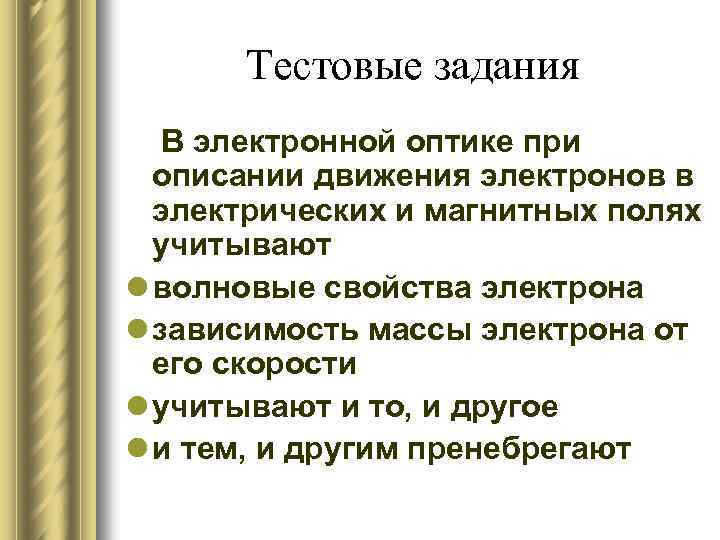

Тестовые задания В электронной оптике при описании движения электронов в электрических и магнитных полях учитывают l волновые свойства электрона l зависимость массы электрона от его скорости l учитывают и то, и другое l и тем, и другим пренебрегают

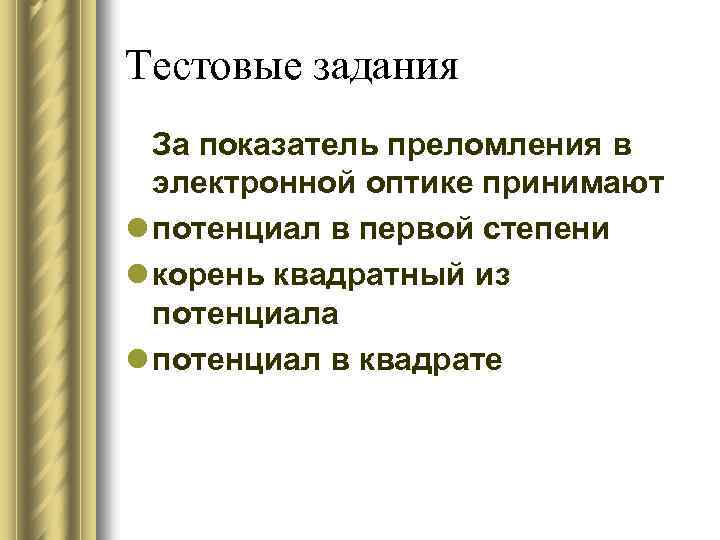

Тестовые задания За показатель преломления в электронной оптике принимают l потенциал в первой степени l корень квадратный из потенциала l потенциал в квадрате
Тестовые задания Диафрагма обладает фокусирующим действием, если l поле справа от диафрагмы больше, чем поле слева l поле справа от диафрагмы меньше, чем поле слева l поля по обе стороны диафрагмы одинаковы

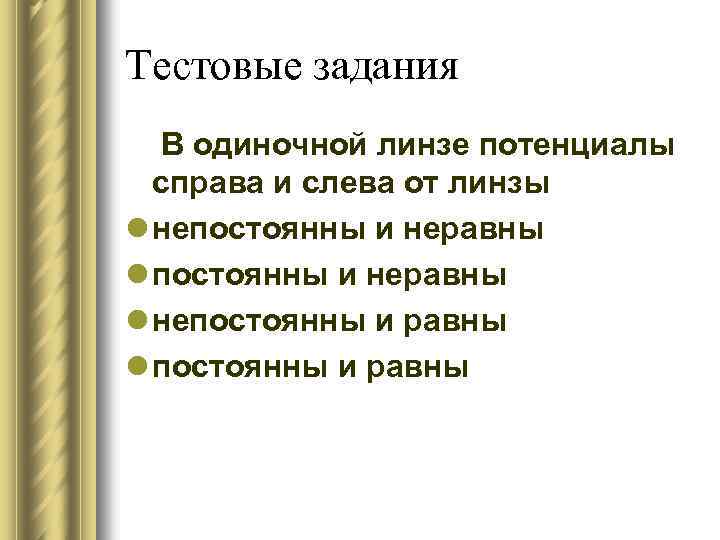

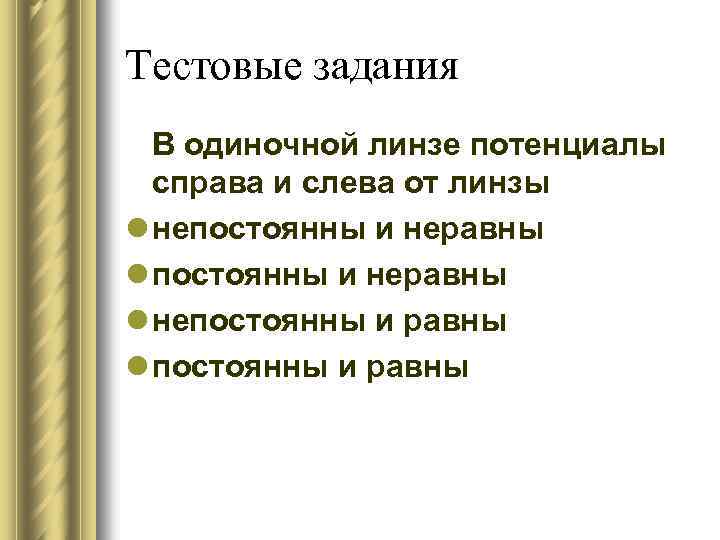

Тестовые задания В одиночной линзе потенциалы справа и слева от линзы l непостоянны и неравны l непостоянны и равны l постоянны и равны
Тестовые задания В одиночной линзе потенциалы справа и слева от линзы l непостоянны и неравны l непостоянны и равны l постоянны и равны

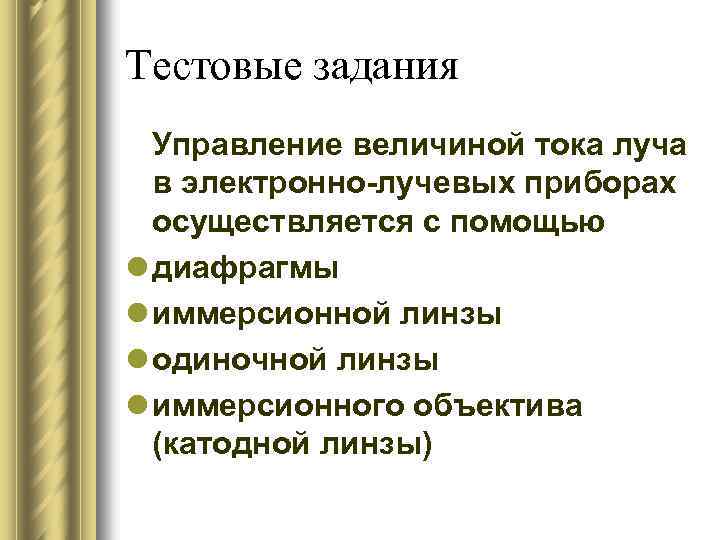

Тестовые задания Управление величиной тока луча в электронно-лучевых приборах осуществляется с помощью l диафрагмы l иммерсионной линзы l одиночной линзы l иммерсионного объектива (катодной линзы)

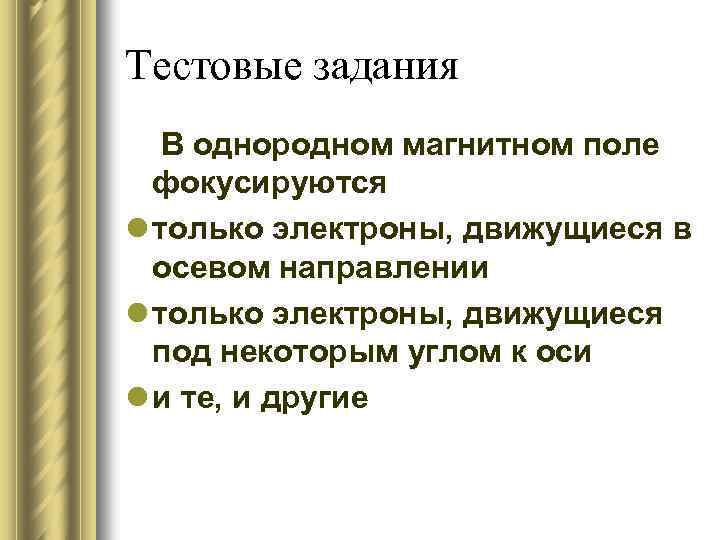

Тестовые задания В однородном магнитном поле фокусируются l только электроны, движущиеся в осевом направлении l только электроны, движущиеся под некоторым углом к оси l и те, и другие

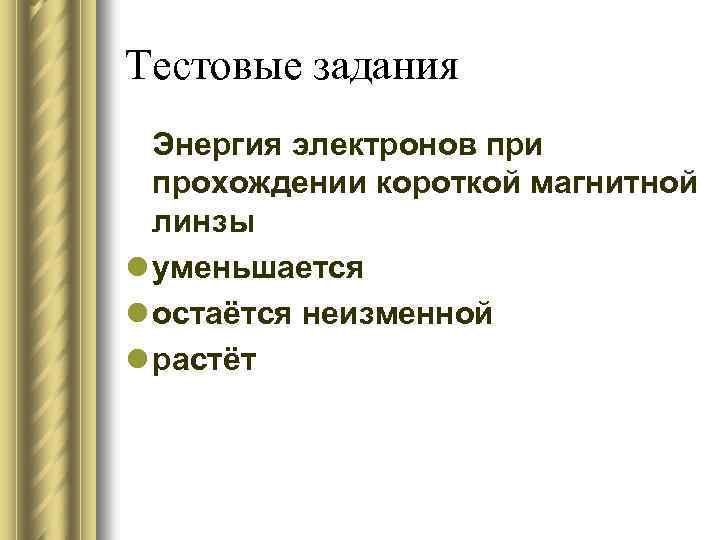

Тестовые задания Энергия электронов при прохождении короткой магнитной линзы l уменьшается l остаётся неизменной l растёт
Тестовые задания Фокусное расстояние короткой магнитной линзы с увеличением напряжённости магнитного поля l растёт l остаётся неизменным l уменьшается

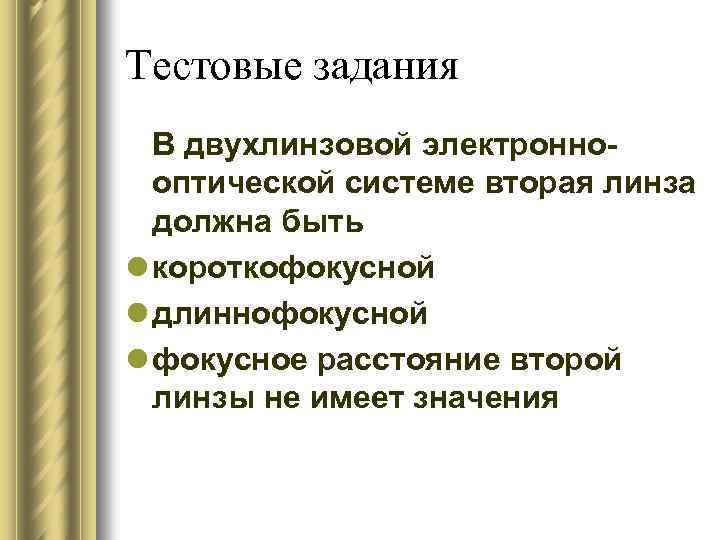

Тестовые задания В двухлинзовой электроннооптической системе вторая линза должна быть l короткофокусной l длиннофокусной l фокусное расстояние второй линзы не имеет значения

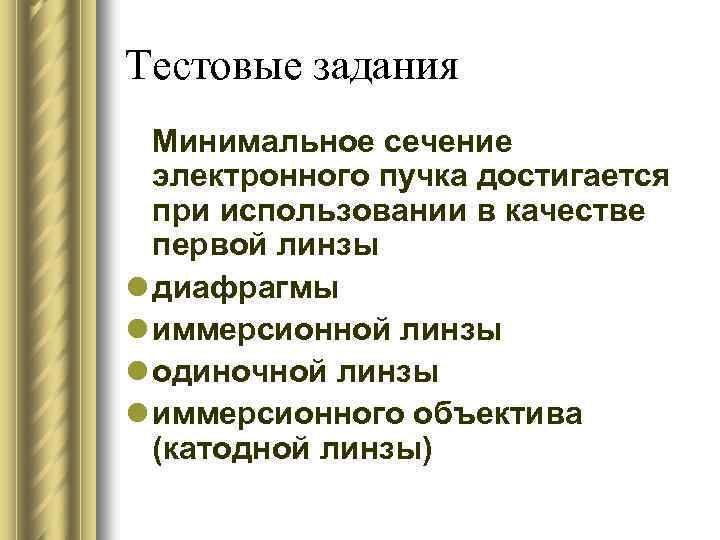

Тестовые задания Минимальное сечение электронного пучка достигается при использовании в качестве первой линзы l диафрагмы l иммерсионной линзы l одиночной линзы l иммерсионного объектива (катодной линзы)
Тестовые задания Чувствительность электростатических отклоняющих систем l прямо пропорциональна ускоряющему напряжению l обратно пропорциональна ускоряющему напряжению l прямо пропорциональна корню квадратному из ускоряющего напряжения l обратно пропорциональна корню квадратному из ускоряющего напряжения

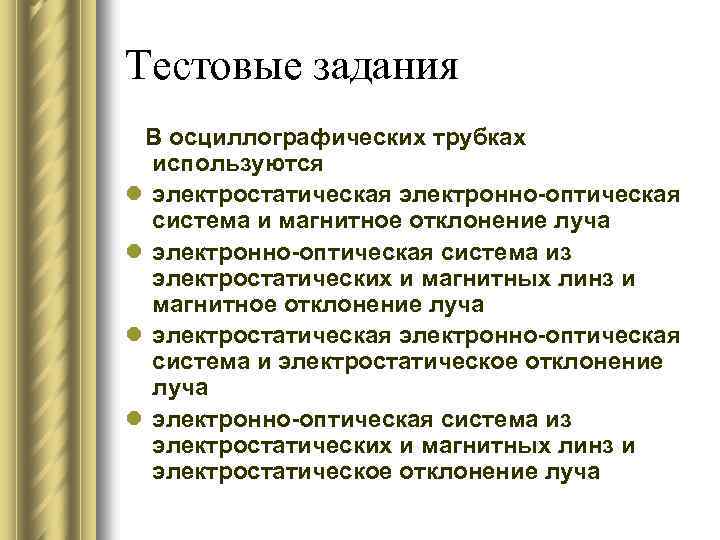

Тестовые задания В осциллографических трубках используются l электростатическая электронно-оптическая система и магнитное отклонение луча l электронно-оптическая система из электростатических и магнитных линз и магнитное отклонение луча l электростатическая электронно-оптическая система и электростатическое отклонение луча l электронно-оптическая система из электростатических и магнитных линз и электростатическое отклонение луча

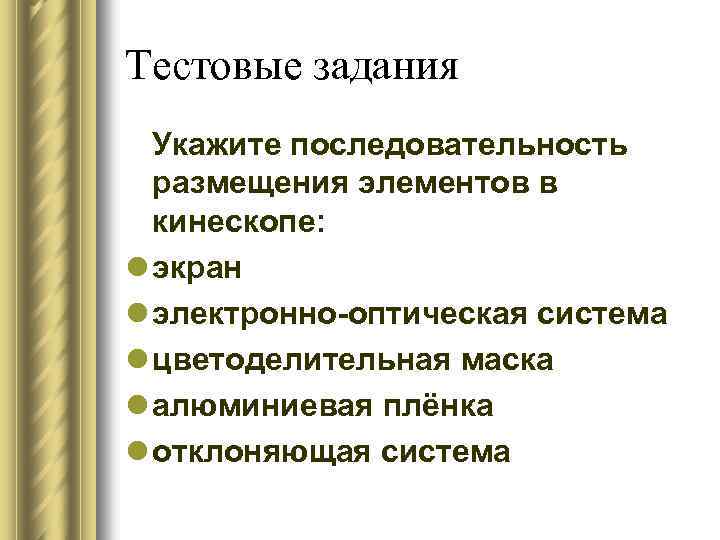

Тестовые задания Укажите последовательность размещения элементов в кинескопе: l экран l электронно-оптическая система l цветоделительная маска l алюминиевая плёнка l отклоняющая система

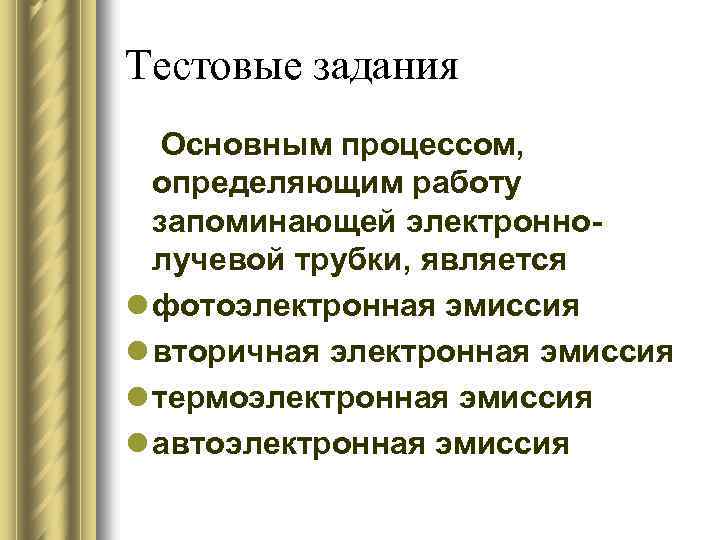

Тестовые задания Основным процессом, определяющим работу запоминающей электроннолучевой трубки, является l фотоэлектронная эмиссия l вторичная электронная эмиссия l термоэлектронная эмиссия l автоэлектронная эмиссия
Тестовые задания Передающие ЭЛТ предназначены для преобразования l светового изображения в электрический сигнал l электрического сигнала в световое изображение l светового изображения в световое другого спектрального диапазона
Тестовые задания Передающие ЭЛТ предназначены для преобразования l светового изображения в электрический сигнал l электрического сигнала в световое изображение l светового изображения в световое другого спектрального диапазона

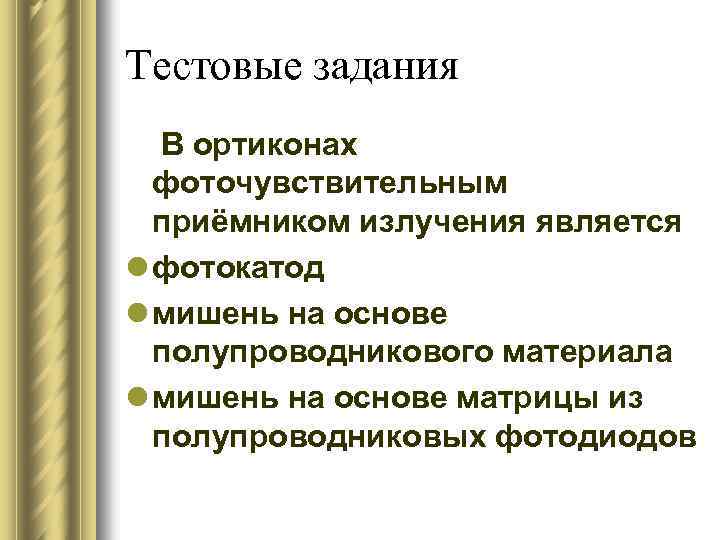

Тестовые задания В ортиконах фоточувствительным приёмником излучения является l фотокатод l мишень на основе полупроводникового материала l мишень на основе матрицы из полупроводниковых фотодиодов

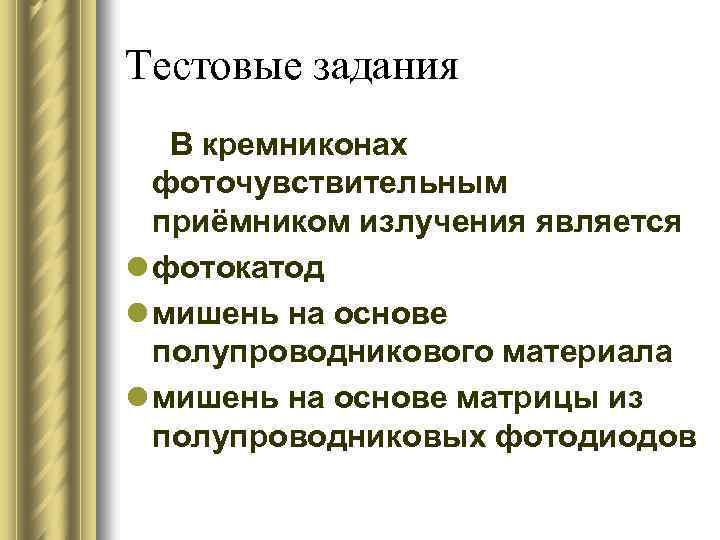

Тестовые задания В кремниконах фоточувствительным приёмником излучения является l фотокатод l мишень на основе полупроводникового материала l мишень на основе матрицы из полупроводниковых фотодиодов
