ЭЛЕКТРОННАЯ ГРАФИЧЕСКАЯ НАГЛЯДНОСТЬ В ИСТОРИЧЕСКОМ ОБРАЗОВАНИИ

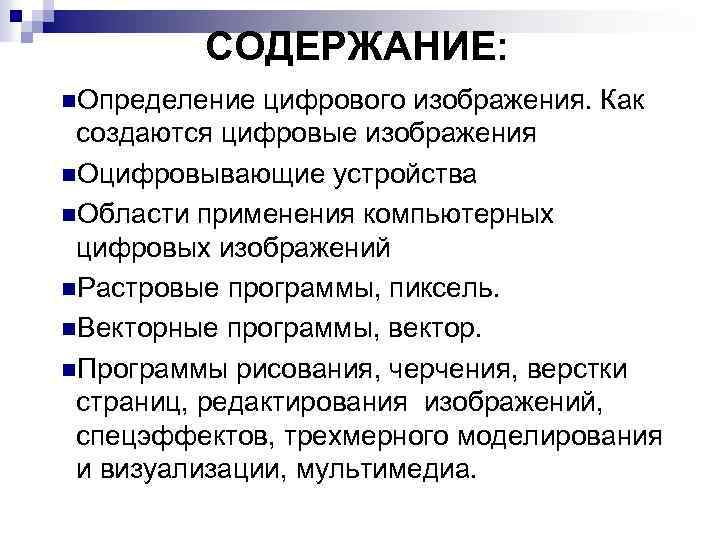

СОДЕРЖАНИЕ: n. Определение цифрового изображения. Как создаются цифровые изображения n. Оцифровывающие устройства n. Области применения компьютерных цифровых изображений n. Растровые программы, пиксель. n. Векторные программы, вектор. n. Программы рисования, черчения, верстки страниц, редактирования изображений, спецэффектов, трехмерного моделирования и визуализации, мультимедиа.

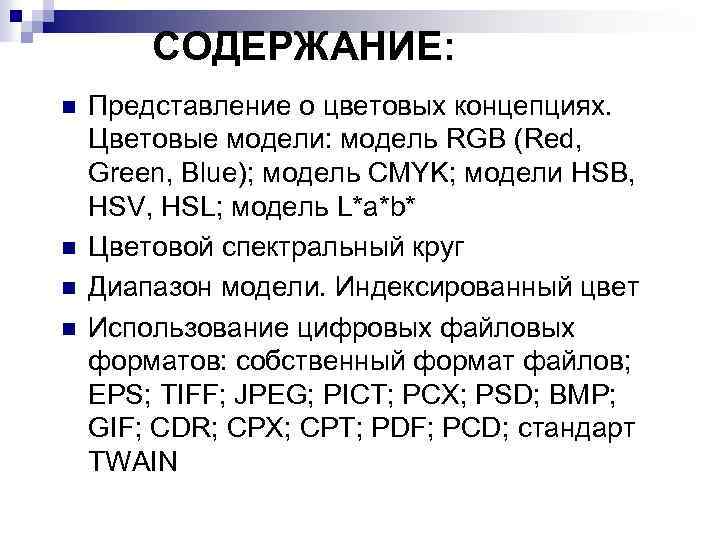

СОДЕРЖАНИЕ: n n Представление о цветовых концепциях. Цветовые модели: модель RGB (Red, Green, Blue); модель CMYK; модели HSB, HSV, HSL; модель L*a*b* Цветовой спектральный круг Диапазон модели. Индексированный цвет Использование цифровых файловых форматов: собственный формат файлов; EPS; TIFF; JPEG; PICT; PCX; PSD; BMP; GIF; CDR; CPX; CPT; PDF; PCD; стандарт TWAIN

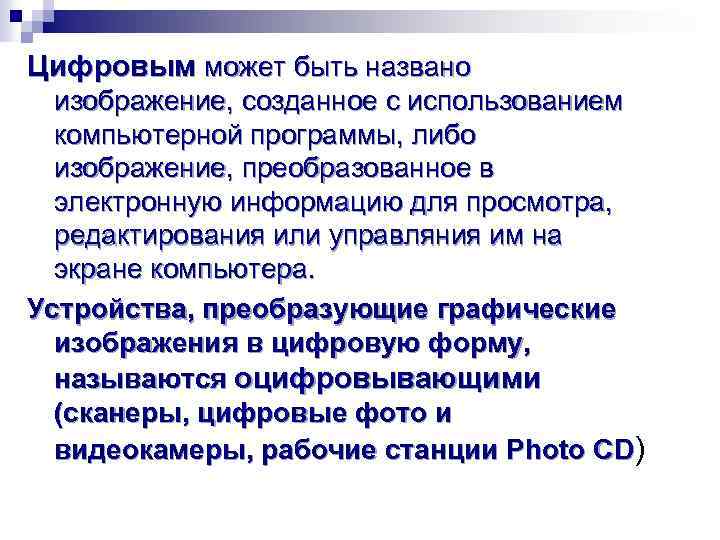

Цифровым может быть названо изображение, созданное с использованием компьютерной программы, либо изображение, преобразованное в электронную информацию для просмотра, редактирования или управляния им на экране компьютера. Устройства, преобразующие графические изображения в цифровую форму, называются оцифровывающими (сканеры, цифровые фото и видеокамеры, рабочие станции Photo CD)

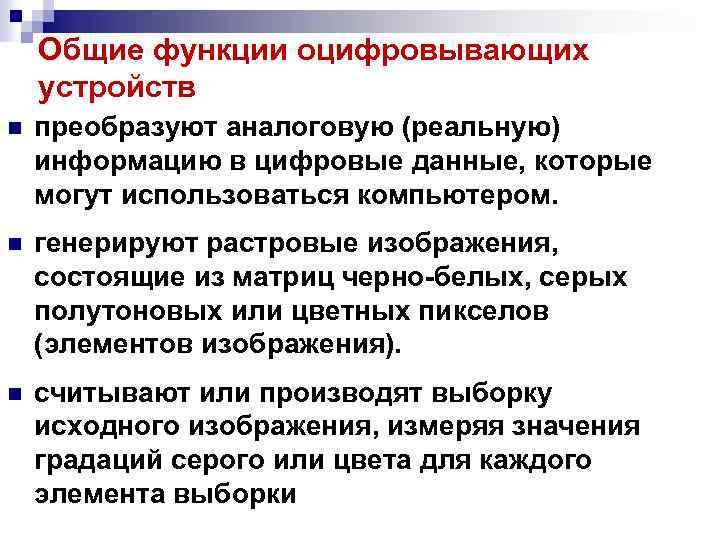

Общие функции оцифровывающих устройств n преобразуют аналоговую (реальную) информацию в цифровые данные, которые могут использоваться компьютером. n генерируют растровые изображения, состоящие из матриц черно-белых, серых полутоновых или цветных пикселов (элементов изображения). n считывают или производят выборку исходного изображения, измеряя значения градаций серого или цвета для каждого элемента выборки

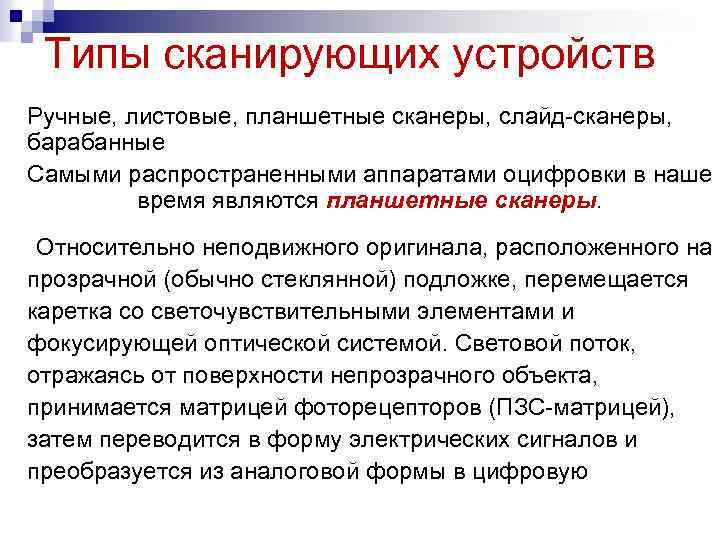

Типы сканирующих устройств Ручные, листовые, планшетные сканеры, слайд-сканеры, барабанные Самыми распространенными аппаратами оцифровки в наше время являются планшетные сканеры. Относительно неподвижного оригинала, расположенного на прозрачной (обычно стеклянной) подложке, перемещается каретка со светочувствительными элементами и фокусирующей оптической системой. Световой поток, отражаясь от поверхности непрозрачного объекта, принимается матрицей фоторецепторов (ПЗС-матрицей), затем переводится в форму электрических сигналов и преобразуется из аналоговой формы в цифровую

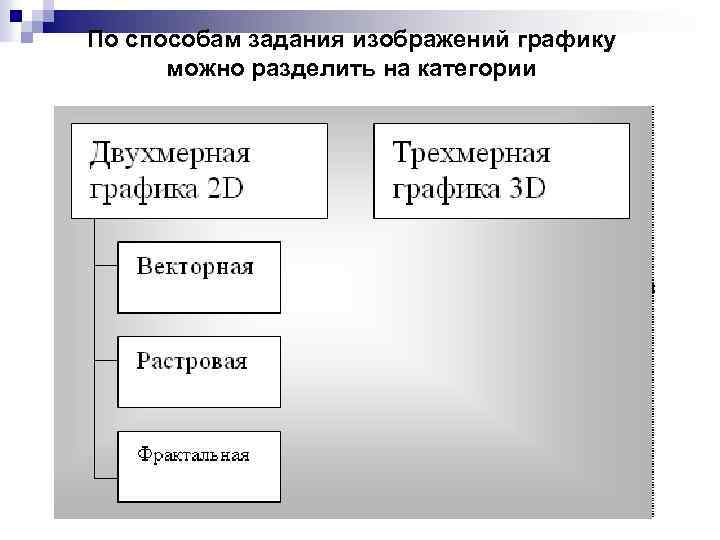

По способам задания изображений графику можно разделить на категории

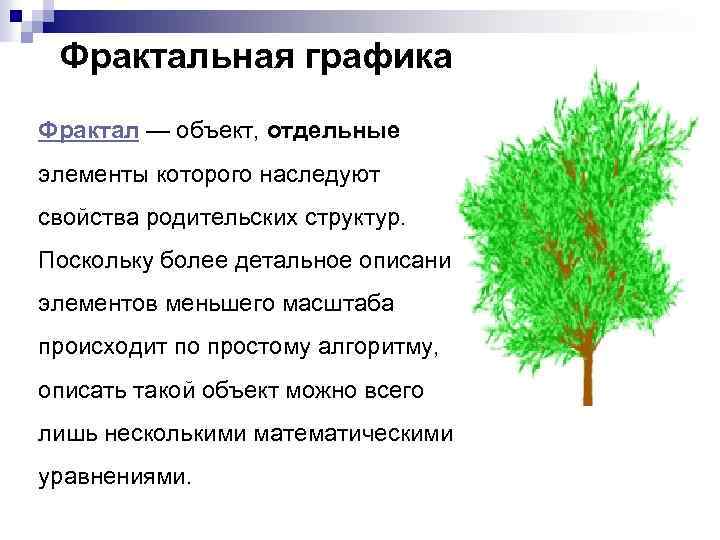

Фрактальная графика Фрактал — объект, отдельные элементы которого наследуют свойства родительских структур. Поскольку более детальное описание элементов меньшего масштаба происходит по простому алгоритму, описать такой объект можно всего лишь несколькими математическими уравнениями.

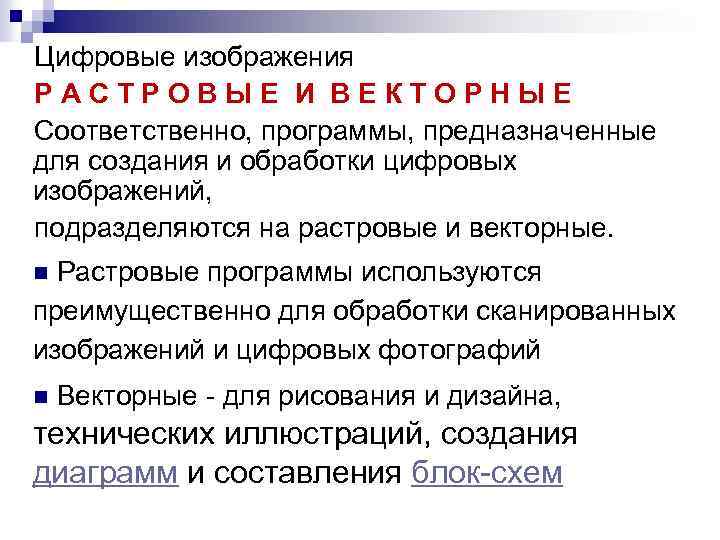

Цифровые изображения РАСТРОВЫЕ И ВЕКТОРНЫЕ Соответственно, программы, предназначенные для создания и обработки цифровых изображений, подразделяются на растровые и векторные. n Растровые программы используются преимущественно для обработки сканированных изображений и цифровых фотографий n Векторные - для рисования и дизайна, технических иллюстраций, создания диаграмм и составления блок-схем

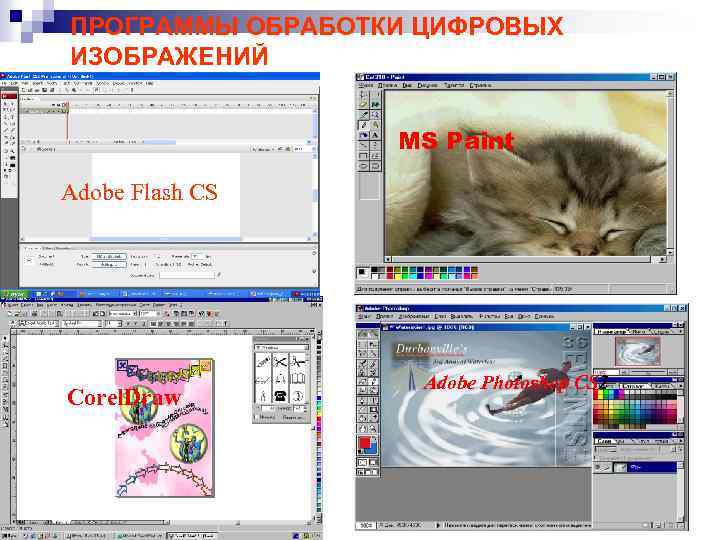

ПРОГРАММЫ ОБРАБОТКИ ЦИФРОВЫХ ИЗОБРАЖЕНИЙ MS Paint Adobe Flash CS Corel. Draw Adobe Photoshop CS 2

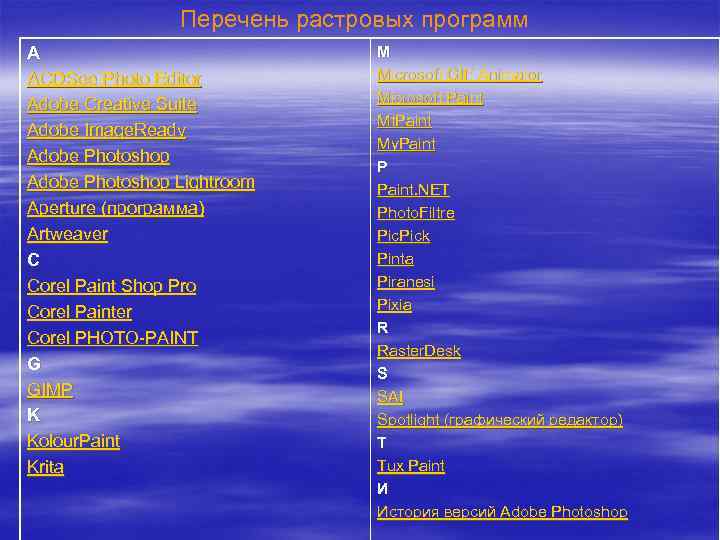

Перечень растровых программ A ACDSee Photo Editor Adobe Creative Suite Adobe Image. Ready Adobe Photoshop Lightroom Aperture (программа) Artweaver C Corel Paint Shop Pro Corel Painter Corel PHOTO-PAINT G GIMP K Kolour. Paint Krita M Microsoft GIF Animator Microsoft Paint Mt. Paint My. Paint P Paint. NET Photo. Filtre Pick Pinta Piranesi Pixia R Raster. Desk S SAI Spotlight (графический редактор) T Tux Paint И История версий Adobe Photoshop

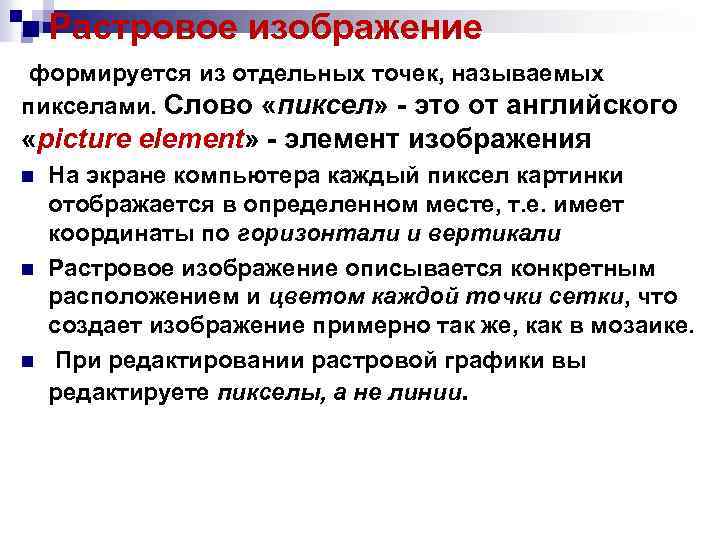

n Растровое изображение формируется из отдельных точек, называемых пикселами. Слово «пиксел» - это от английского «picture element» - элемент изображения n n n На экране компьютера каждый пиксел картинки отображается в определенном месте, т. е. имеет координаты по горизонтали и вертикали Растровое изображение описывается конкретным расположением и цветом каждой точки сетки, что создает изображение примерно так же, как в мозаике. При редактировании растровой графики вы редактируете пикселы, а не линии.
Недостатки растровых изображений: n Зависимость размера файла изображения от его графического разрешения n Зависимость качества изображения от качества устройств вывода. n Зависимость качества растрового изображения от его графического разрешения n Зависимость качества печати изображения от графического разрешения устройства печати ( с более низким разрешением, чем разрешение самого изображения понижает качество печатаемого изображения)

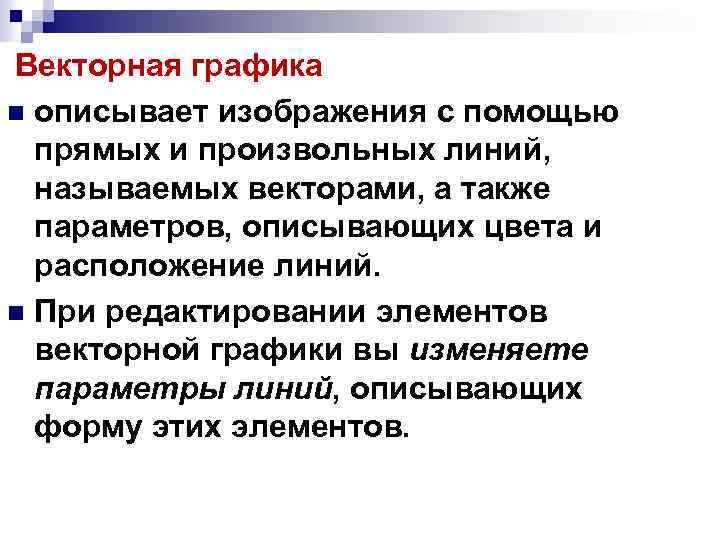

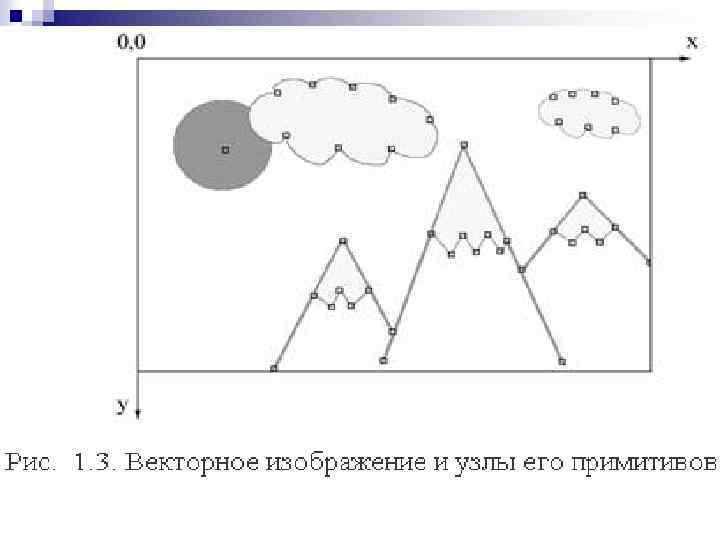

Векторная графика n описывает изображения с помощью прямых и произвольных линий, называемых векторами, а также параметров, описывающих цвета и расположение линий. n При редактировании элементов векторной графики вы изменяете параметры линий, описывающих форму этих элементов.

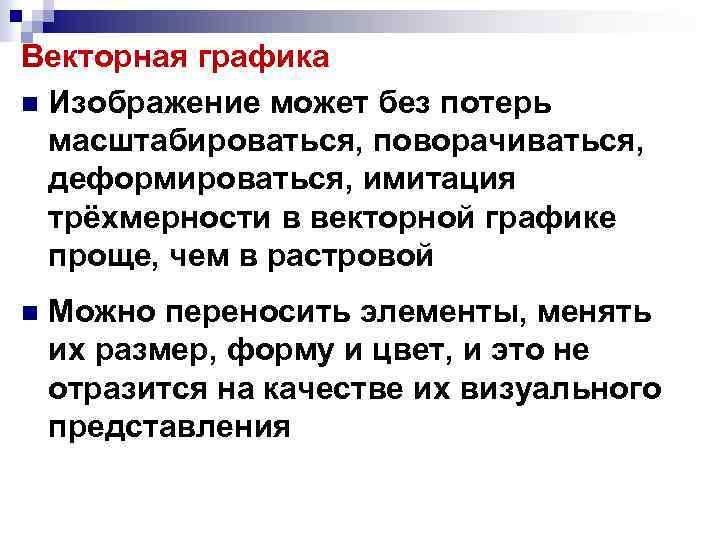

Векторная графика n Изображение может без потерь масштабироваться, поворачиваться, деформироваться, имитация трёхмерности в векторной графике проще, чем в растровой n Можно переносить элементы, менять их размер, форму и цвет, и это не отразится на качестве их визуального представления

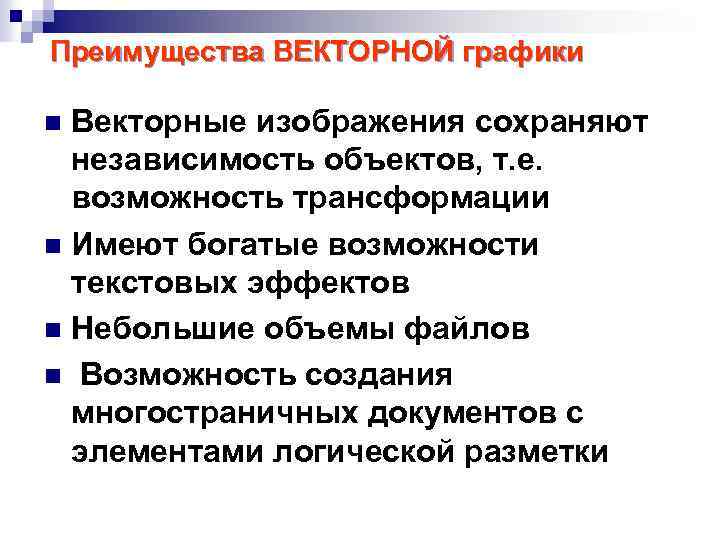

Преимущества ВЕКТОРНОЙ графики Векторные изображения сохраняют независимость объектов, т. е. возможность трансформации n Имеют богатые возможности текстовых эффектов n Небольшие объемы файлов n Возможность создания многостраничных документов с элементами логической разметки n

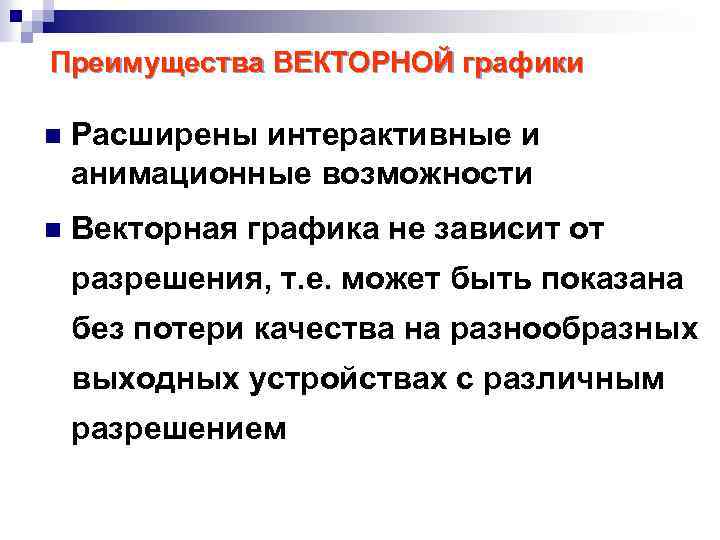

Преимущества ВЕКТОРНОЙ графики n Расширены интерактивные и анимационные возможности n Векторная графика не зависит от разрешения, т. е. может быть показана без потери качества на разнообразных выходных устройствах с различным разрешением

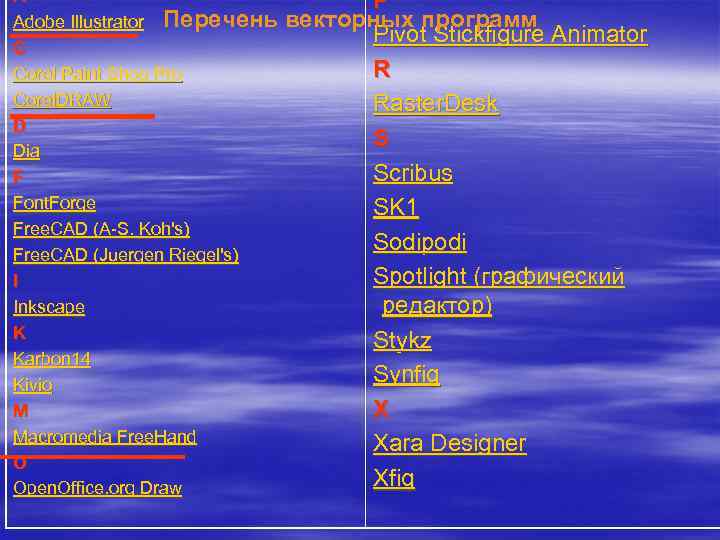

A Adobe Illustrator Перечень C Corel Paint Shop Pro Corel. DRAW D Dia F Font. Forge Free. CAD (A-S. Koh's) Free. CAD (Juergen Riegel's) I Inkscape K Karbon 14 Kivio M Macromedia Free. Hand O Open. Office. org Draw P векторных программ Pivot Stickfigure Animator R Raster. Desk S Scribus SK 1 Sodipodi Spotlight (графический редактор) Stykz Synfig X Xara Designer Xfig

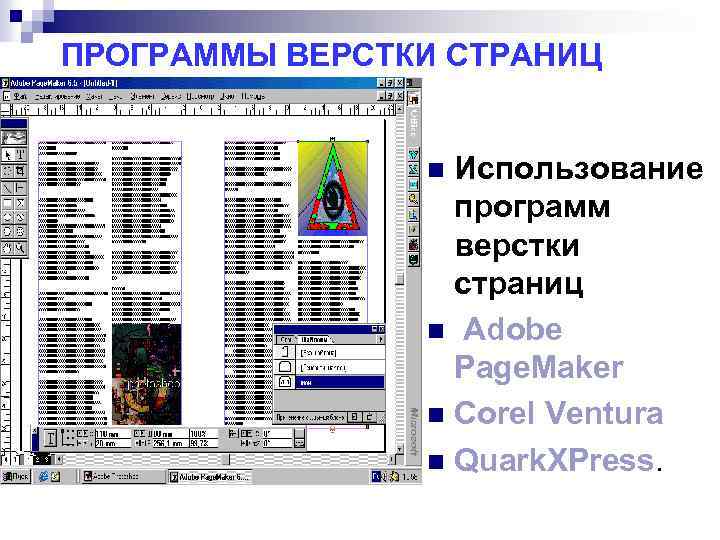

ПРОГРАММЫ ВЕРСТКИ СТРАНИЦ Использование программ верстки страниц n Adobe Page. Maker n Corel Ventura n Quark. XPress. n

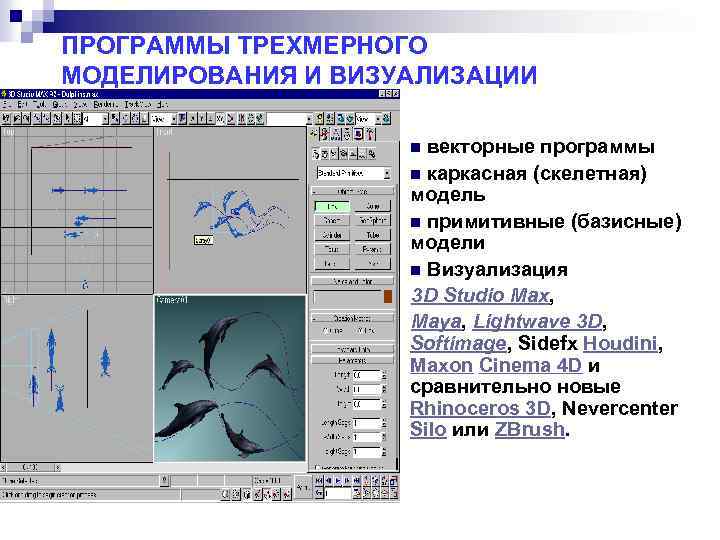

ПРОГРАММЫ ТРЕХМЕРНОГО МОДЕЛИРОВАНИЯ И ВИЗУАЛИЗАЦИИ векторные программы n каркасная (скелетная) модель n примитивные (базисные) модели n Визуализация 3 D Studio Max, Maya, Lightwave 3 D, Softimage, Sidefx Houdini, Maxon Cinema 4 D и сравнительно новые Rhinoceros 3 D, Nevercenter Silo или ZBrush. n

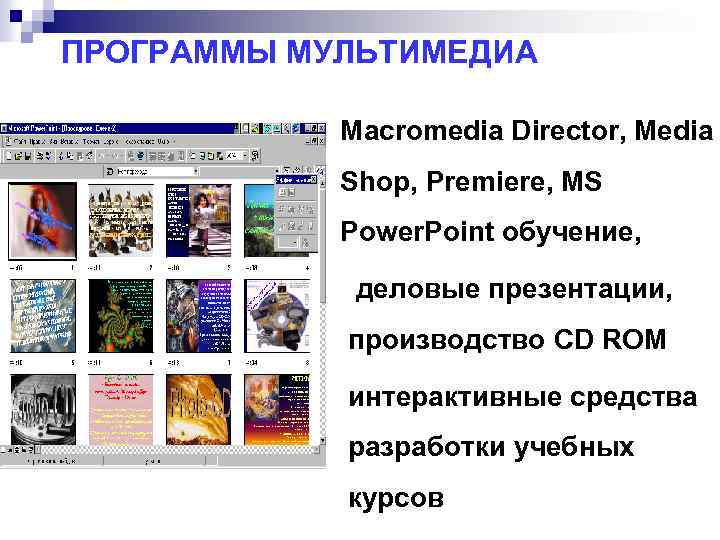

ПРОГРАММЫ МУЛЬТИМЕДИА Macromedia Directоr, Media Shop, Premiere, MS Power. Point обучение, деловые презентации, производство CD ROM интерактивные средства разработки учебных курсов

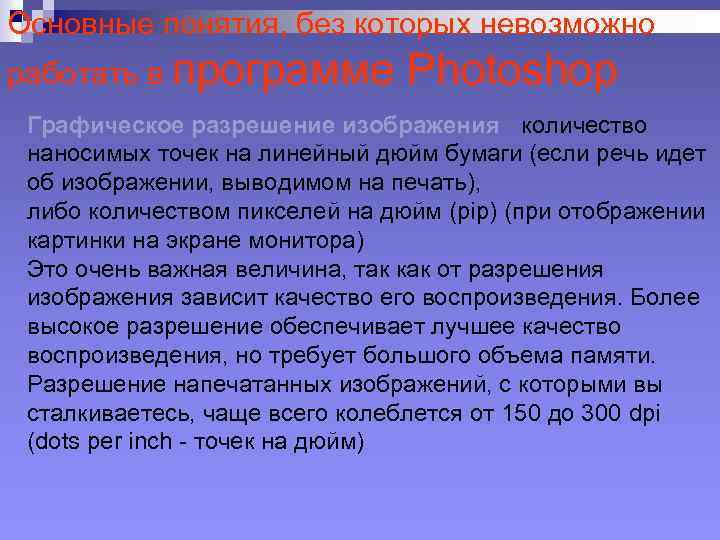

Основные понятия, без которых невозможно работать в программе Photoshop Графическое разрешение изображения - количество наносимых точек на линейный дюйм бумаги (если речь идет об изображении, выводимом на печать), либо количеством пикселей на дюйм (pip) (при отображении картинки на экране монитора) Это очень важная величина, так как от разрешения изображения зависит качество его воспроизведения. Более высокое разрешение обеспечивает лучшее качество воспроизведения, но требует большого объема памяти. Разрешение напечатанных изображений, с которыми вы сталкиваетесь, чаще всего колеблется от 150 до 300 dpi (dots per inch - точек на дюйм)

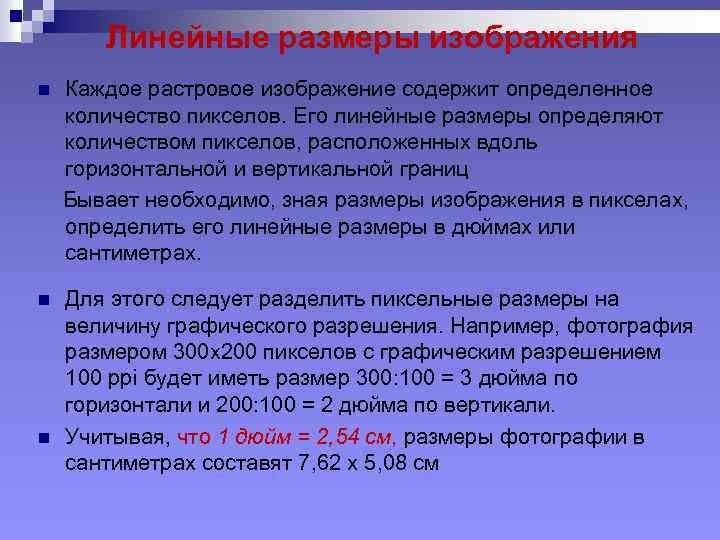

Линейные размеры изображения Каждое растровое изображение содержит определенное количество пикселов. Его линейные размеры определяют количеством пикселов, расположенных вдоль горизонтальной и вертикальной границ Бывает необходимо, зная размеры изображения в пикселах, определить его линейные размеры в дюймах или сантиметрах. n n n Для этого следует разделить пиксельные размеры на величину графического разрешения. Например, фотография размером 300 x 200 пикселов с графическим разрешением 100 ppi будет иметь размер 300: 100 = 3 дюйма по горизонтали и 200: 100 = 2 дюйма по вертикали. Учитывая, что 1 дюйм = 2, 54 см, размеры фотографии в сантиметрах составят 7, 62 x 5, 08 см

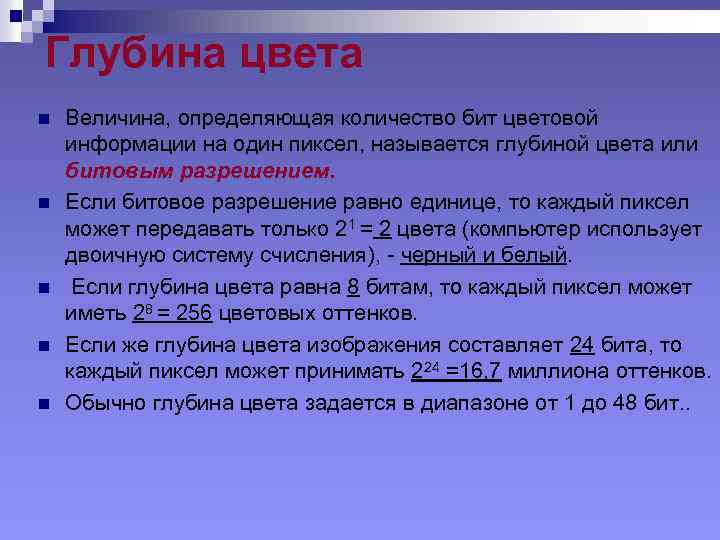

Глубина цвета n n n Величина, определяющая количество бит цветовой информации на один пиксел, называется глубиной цвета или битовым разрешением. Если битовое разрешение равно единице, то каждый пиксел может передавать только 21 = 2 цвета (компьютер использует двоичную систему счисления), - черный и белый. Если глубина цвета равна 8 битам, то каждый пиксел может иметь 28 = 256 цветовых оттенков. Если же глубина цвета изображения составляет 24 бита, то каждый пиксел может принимать 224 =16, 7 миллиона оттенков. Обычно глубина цвета задается в диапазоне от 1 до 48 бит. .
Размер изображения в байтах, килобайтах и мегабайтах, полученного, например, в результате сканирования, можно определить по следующей формуле: F = (A/25, 4 x. B/25, 4)x. D 2 x. C/8, где F - размер файла без сжатия в байтах; n А - ширина исходного изображения в мм; n В - длина исходного изображения в мм; n D - графическое разрешение изображения в ppi; n С - глубина цвета в битах. Таким образом, если отсканировать фотографию размером 10 x 15 см с разрешением 150 ppi и глубиной цвета 24 бита, то оцифрованное изображение будет занимать в оперативной памяти =1 570 000 байт или =1, 5 мегабайта

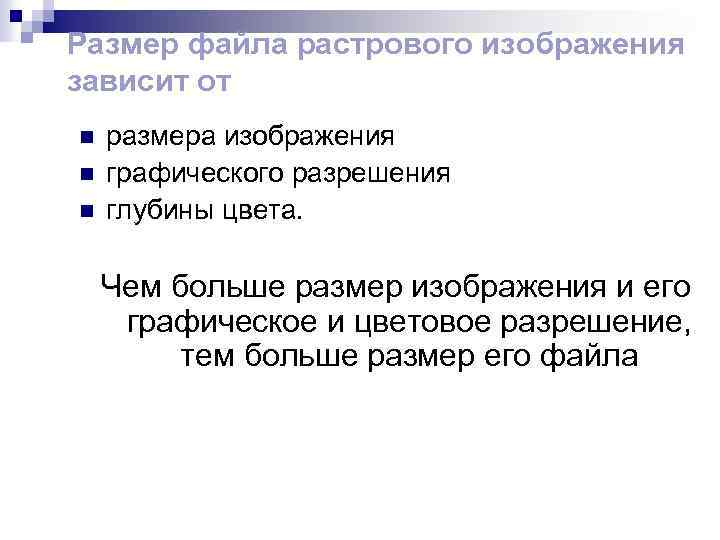

Размер файла растрового изображения зависит от n n n размера изображения графического разрешения глубины цвета. Чем больше размер изображения и его графическое и цветовое разрешение, тем больше размер его файла

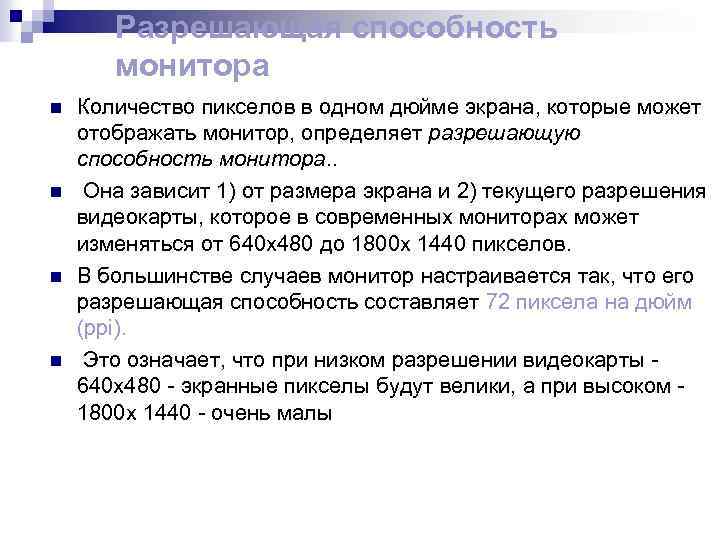

Разрешающая способность монитора n n Количество пикселов в одном дюйме экрана, которые может отображать монитор, определяет разрешающую способность монитора. . Она зависит 1) от размера экрана и 2) текущего разрешения видеокарты, которое в современных мониторах может изменяться от 640 x 480 до 1800 х 1440 пикселов. В большинстве случаев монитор настраивается так, что его разрешающая способность составляет 72 пиксела на дюйм (ppi). Это означает, что при низком разрешении видеокарты - 640 x 480 - экранные пикселы будут велики, а при высоком 1800 х 1440 - очень малы

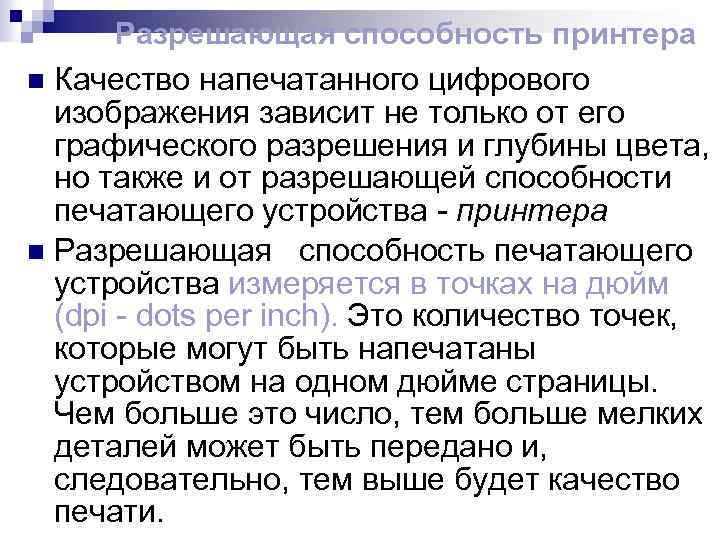

Разрешающая способность принтера n Качество напечатанного цифрового изображения зависит не только от его графического разрешения и глубины цвета, но также и от разрешающей способности печатающего устройства - принтера n Разрешающая способность печатающего устройства измеряется в точках на дюйм (dpi - dots per inch). Это количество точек, которые могут быть напечатаны устройством на одном дюйме страницы. Чем больше это число, тем больше мелких деталей может быть передано и, следовательно, тем выше будет качество печати.

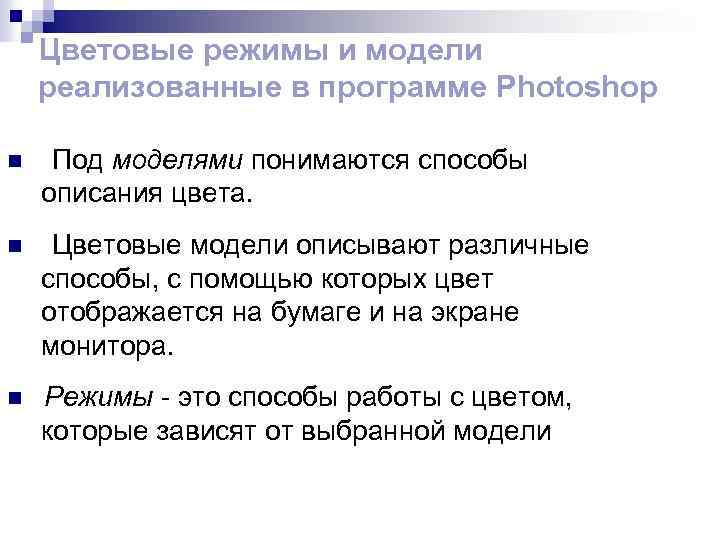

Цветовые режимы и модели реализованные в программе Photoshop n Под моделями понимаются способы описания цвета. n Цветовые модели описывают различные способы, с помощью которых цвет отображается на бумаге и на экране монитора. n Режимы - это способы работы с цветом, которые зависят от выбранной модели
Основные цветовые модели n RGB (Red, Green, Blue - красный, зеленый, синий). n CMYK (Cyan, Magenta, Yellow, Black - голубой, пурпурный, желтый, черный). n HSB (Hue, Saturation, Brightness – оттенок, насыщенность, яркость). n Lab.

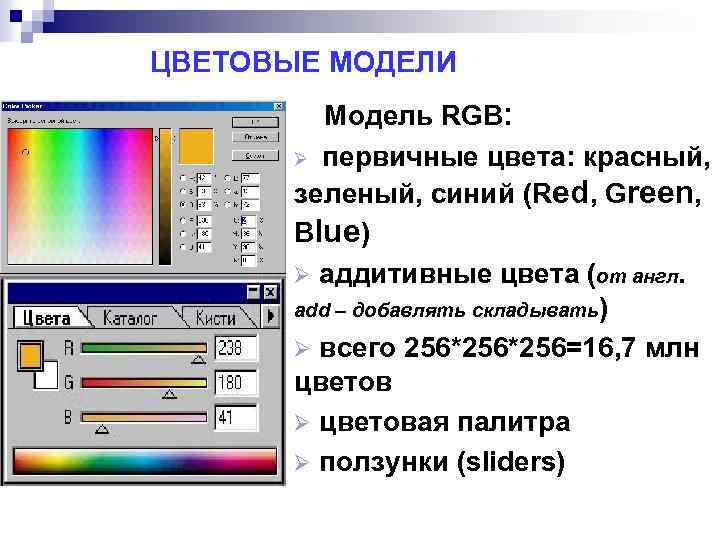

ЦВЕТОВЫЕ МОДЕЛИ Модель RGB: Ø первичные цвета: красный, зеленый, синий (Red, Green, Blue) Ø аддитивные цвета (от англ. add – добавлять складывать) Ø всего 256*256=16, 7 млн цветов Ø цветовая палитра Ø ползунки (sliders)

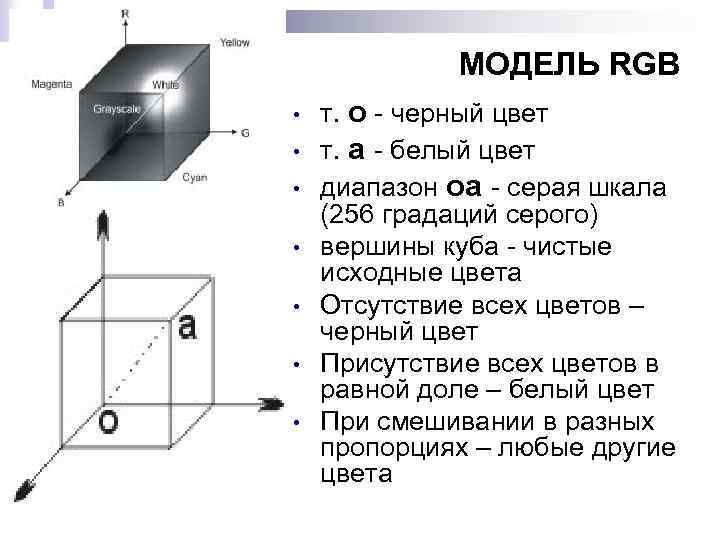

МОДЕЛЬ RGB • • т. о - черный цвет т. а - белый цвет диапазон оа - серая шкала (256 градаций серого) вершины куба - чистые исходные цвета Отсутствие всех цветов – черный цвет Присутствие всех цветов в равной доле – белый цвет При смешивании в разных пропорциях – любые другие цвета

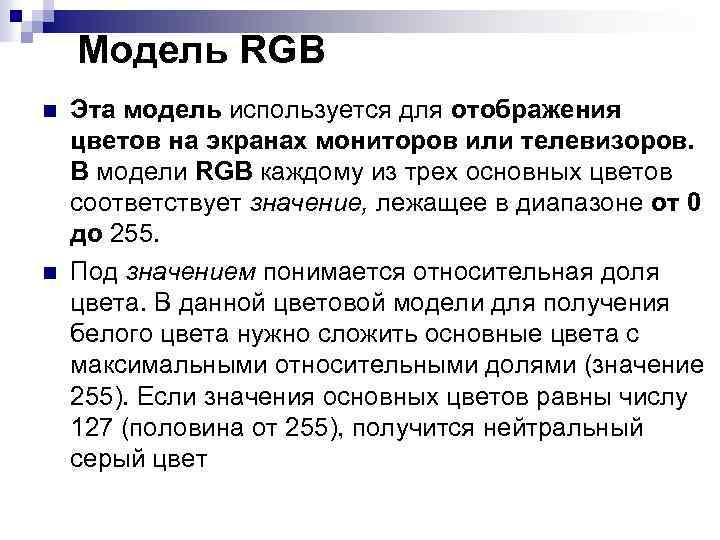

Модель RGB n n Эта модель используется для отображения цветов на экранах мониторов или телевизоров. В модели RGB каждому из трех основных цветов соответствует значение, лежащее в диапазоне от 0 до 255. Под значением понимается относительная доля цвета. В данной цветовой модели для получения белого цвета нужно сложить основные цвета с максимальными относительными долями (значение 255). Если значения основных цветов равны числу 127 (половина от 255), получится нейтральный серый цвет

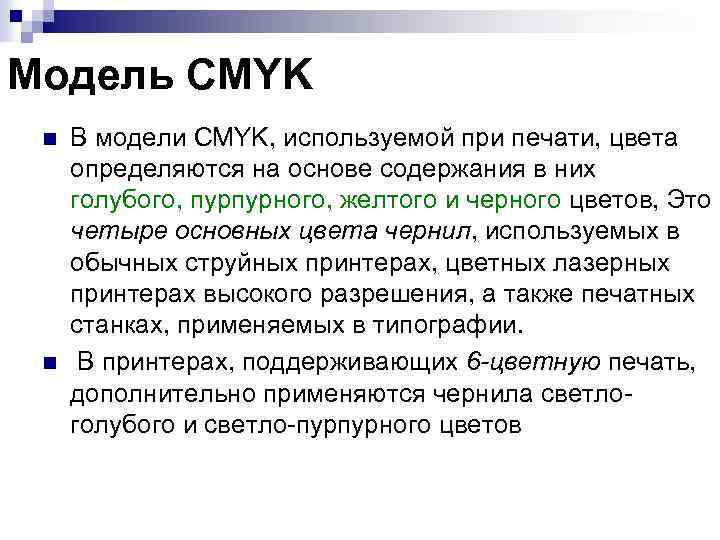

Модель CMYK n n В модели CMYK, используемой при печати, цвета определяются на основе содержания в них голубого, пурпурного, желтого и черного цветов, Это четыре основных цвета чернил, используемых в обычных струйных принтерах, цветных лазерных принтерах высокого разрешения, а также печатных станках, применяемых в типографии. В принтерах, поддерживающих 6 -цветную печать, дополнительно применяются чернила светлоголубого и светло-пурпурного цветов

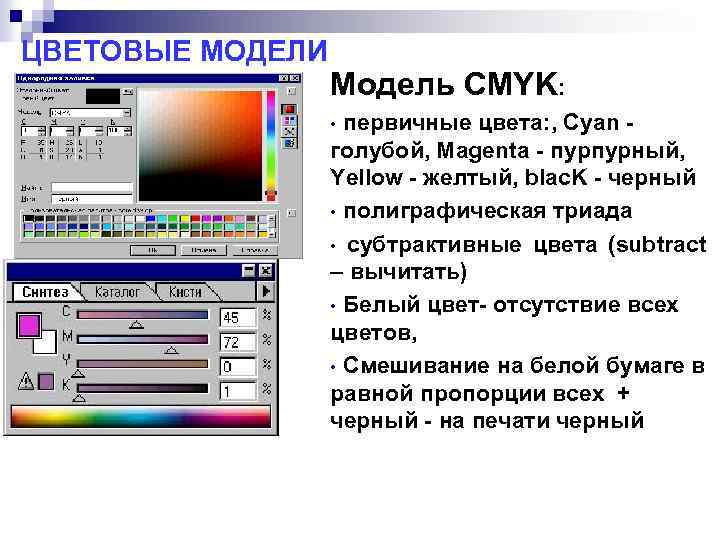

ЦВЕТОВЫЕ МОДЕЛИ Модель CMYK: первичные цвета: , Cyan голубой, Magenta - пурпурный, Yellow - желтый, blac. K - черный • полиграфическая триада • субтрактивные цвета (subtract – вычитать) • Белый цвет- отсутствие всех цветов, • Смешивание на белой бумаге в равной пропорции всех + черный - на печати черный •

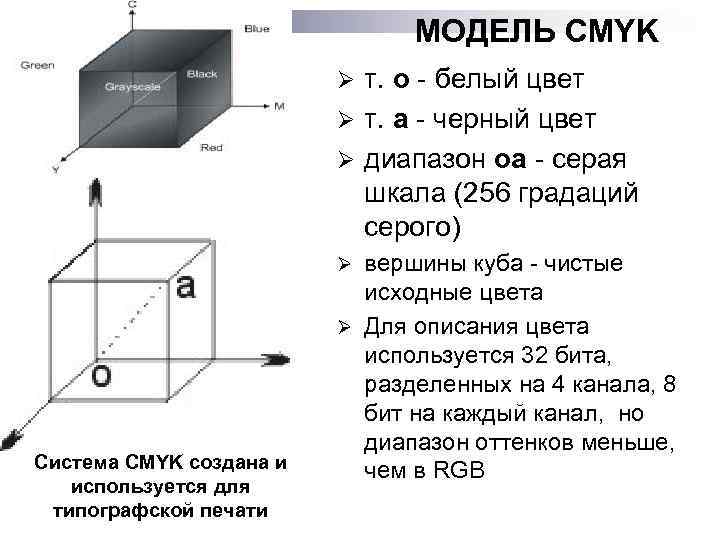

МОДЕЛЬ CMYK т. о - белый цвет Ø т. а - черный цвет Ø диапазон оа - серая шкала (256 градаций серого) Ø вершины куба - чистые исходные цвета Ø Для описания цвета используется 32 бита, разделенных на 4 канала, 8 бит на каждый канал, но диапазон оттенков меньше, чем в RGB Ø Система CMYK создана и используется для типографской печати

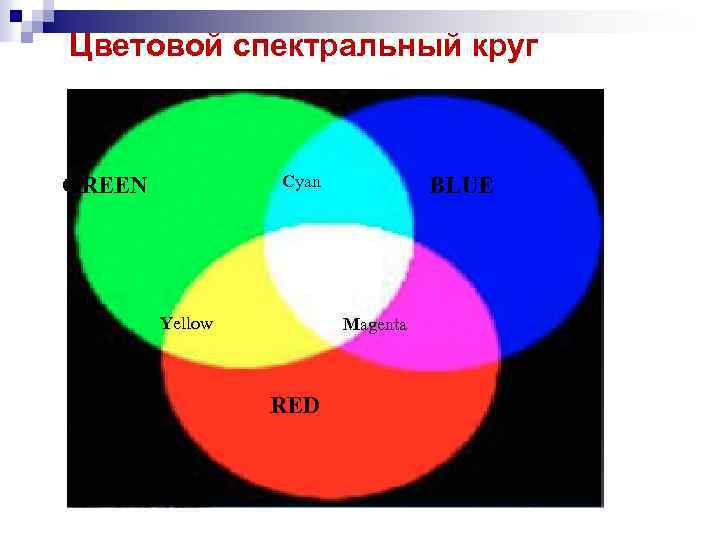

Цветовой спектральный круг Cyan GREEN Yellow BLUE Magenta RED

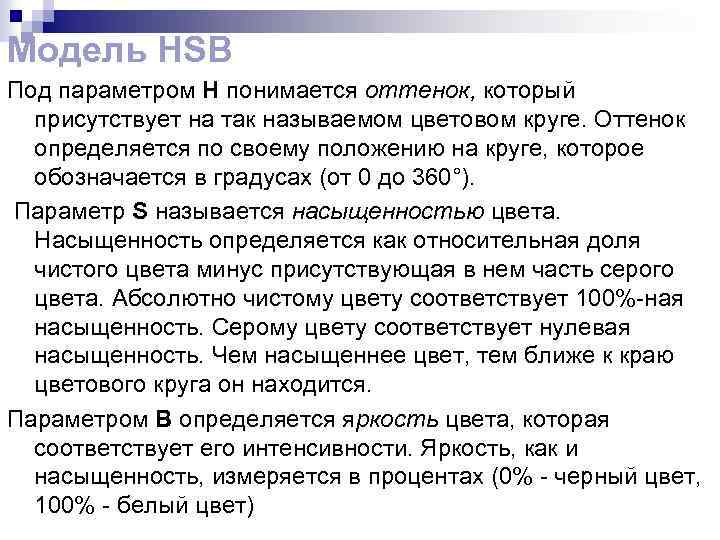

Модель HSB Под параметром Н понимается оттенок, который присутствует на так называемом цветовом круге. Оттенок определяется по своему положению на круге, которое обозначается в градусах (от 0 до 360°). Параметр S называется насыщенностью цвета. Насыщенность определяется как относительная доля чистого цвета минус присутствующая в нем часть серого цвета. Абсолютно чистому цвету соответствует 100%-ная насыщенность. Серому цвету соответствует нулевая насыщенность. Чем насыщеннее цвет, тем ближе к краю цветового круга он находится. Параметром В определяется яркость цвета, которая соответствует его интенсивности. Яркость, как и насыщенность, измеряется в процентах (0% - черный цвет, 100% - белый цвет)
ЦВЕТОВЫЕ МОДЕЛИ Hue - тон (конкретный оттенок цвета) Saturation – насыщенность (характеризует чистоту цвета) n Brightness – яркость, освещенность n (характеризует количество черного оттенка добавленного к основному цвету)

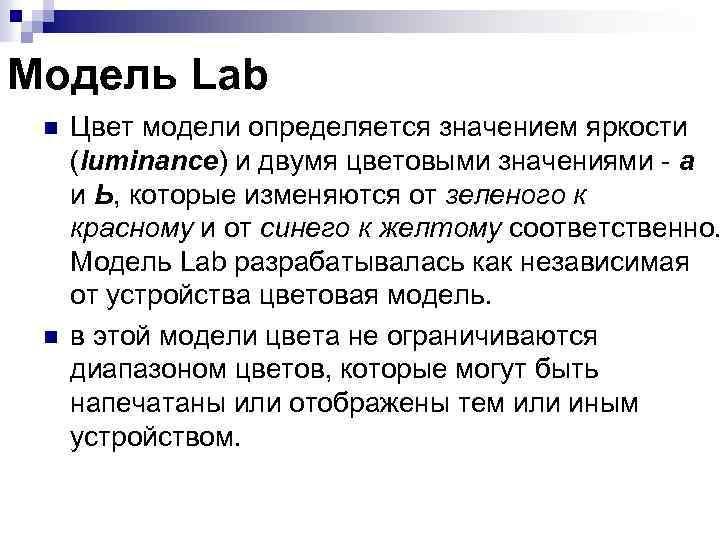

Модель Lab n n Цвет модели определяется значением яркости (luminance) и двумя цветовыми значениями - а и Ь, которые изменяются от зеленого к красному и от синего к желтому соответственно. Модель Lab разрабатывалась как независимая от устройства цветовая модель. в этой модели цвета не ограничиваются диапазоном цветов, которые могут быть напечатаны или отображены тем или иным устройством.

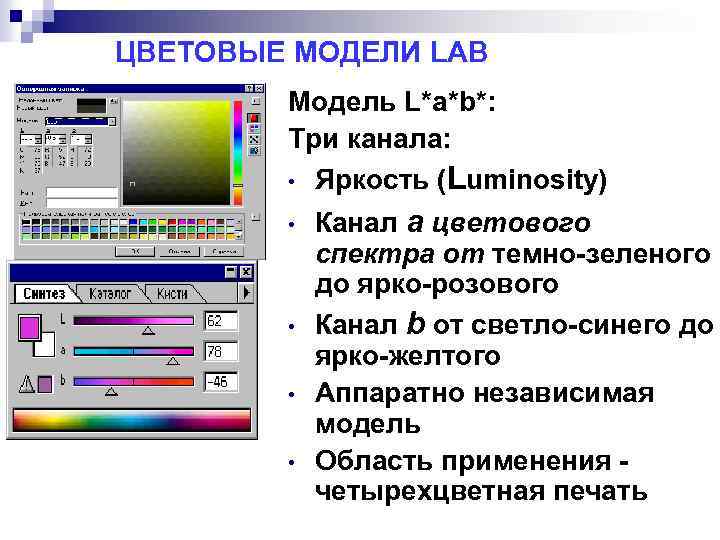

ЦВЕТОВЫЕ МОДЕЛИ LAB Модель L*a*b*: Три канала: • Яркость (Luminosity) • • Канал а цветового спектра от темно-зеленого до ярко-розового Канал b от светло-синего до ярко-желтого Аппаратно независимая модель Область применения четырехцветная печать

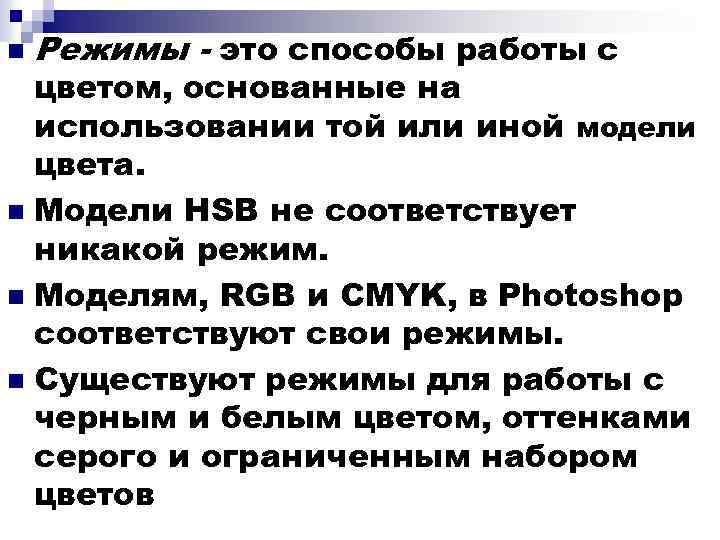

n Режимы - это способы работы с цветом, основанные на использовании той или иной модели цвета. n Модели HSB не соответствует никакой режим. n Моделям, RGB и CMYK, в Photoshop соответствуют свои режимы. n Существуют режимы для работы с черным и белым цветом, оттенками серого и ограниченным набором цветов

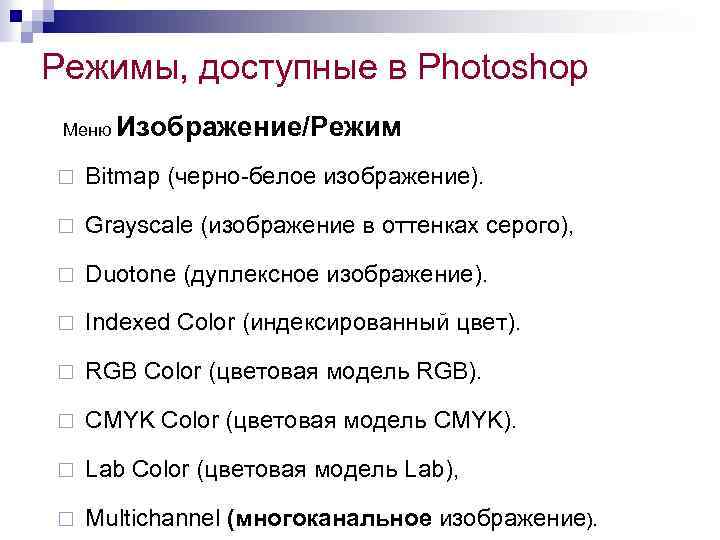

Режимы, доступные в Photoshop Меню Изображение/Режим ¨ Bitmap (черно-белое изображение). ¨ Grayscale (изображение в оттенках серого), ¨ Duotone (дуплексное изображение). ¨ Indexed Color (индексированный цвет). ¨ RGB Color (цветовая модель RGB). ¨ CMYK Color (цветовая модель CMYK). ¨ Lab Color (цветовая модель Lab), ¨ Multichannel (многоканальное изображение).

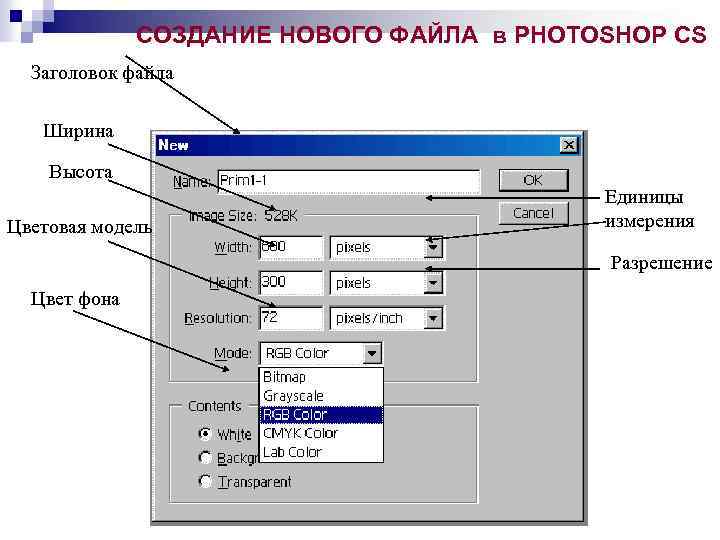

СОЗДАНИЕ НОВОГО ФАЙЛА в PHOTOSHOP CS Заголовок файла Ширина Высота Цветовая модель Единицы измерения Разрешение Цвет фона

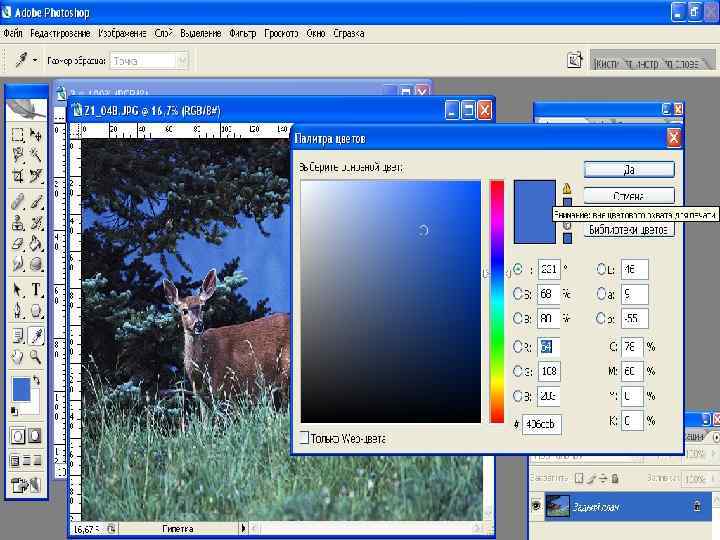

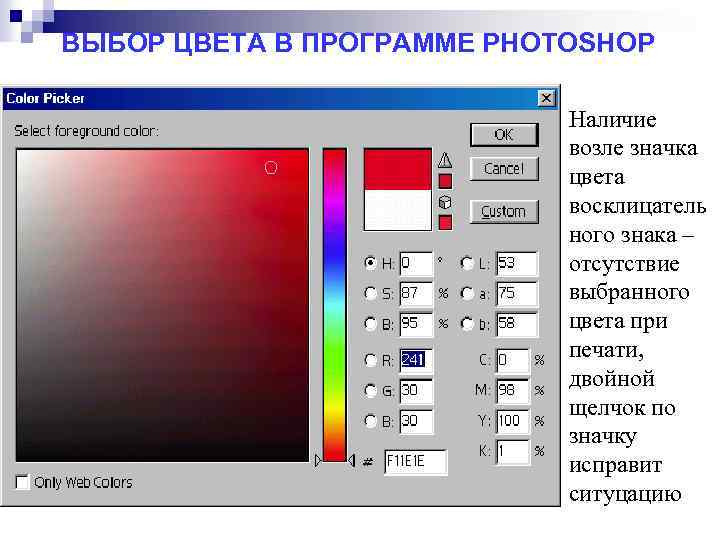

ВЫБОР ЦВЕТА В ПРОГРАММЕ PHOTOSHOP Наличие возле значка цвета восклицатель ного знака – отсутствие выбранного цвета при печати, двойной щелчок по значку исправит ситуцацию

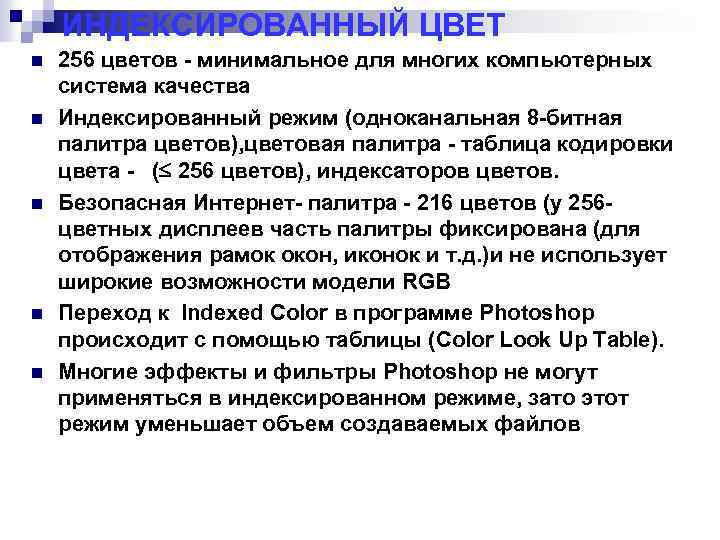

ИНДЕКСИРОВАННЫЙ ЦВЕТ n n n 256 цветов - минимальное для многих компьютерных система качества Индексированный режим (одноканальная 8 -битная палитра цветов), цветовая палитра - таблица кодировки цвета - ( 256 цветов), индексаторов цветов. Безопасная Интернет- палитра - 216 цветов (у 256 цветных дисплеев часть палитры фиксирована (для отображения рамок окон, иконок и т. д. )и не использует широкие возможности модели RGB Переход к Indexed Color в программе Photoshop происходит с помощью таблицы (Color Look Up Table). Многие эффекты и фильтры Photoshop не могут применяться в индексированном режиме, зато этот режим уменьшает объем создаваемых файлов

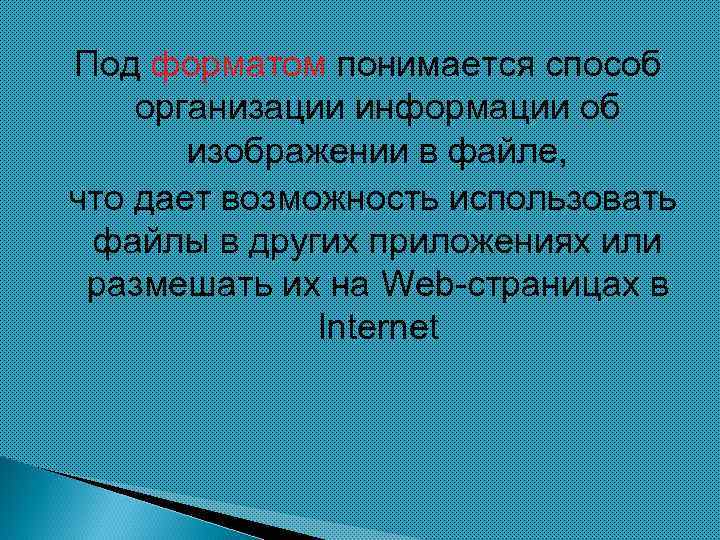

Под форматом понимается способ организации информации об изображении в файле, что дает возможность использовать файлы в других приложениях или размешать их на Web-страницах в Internet

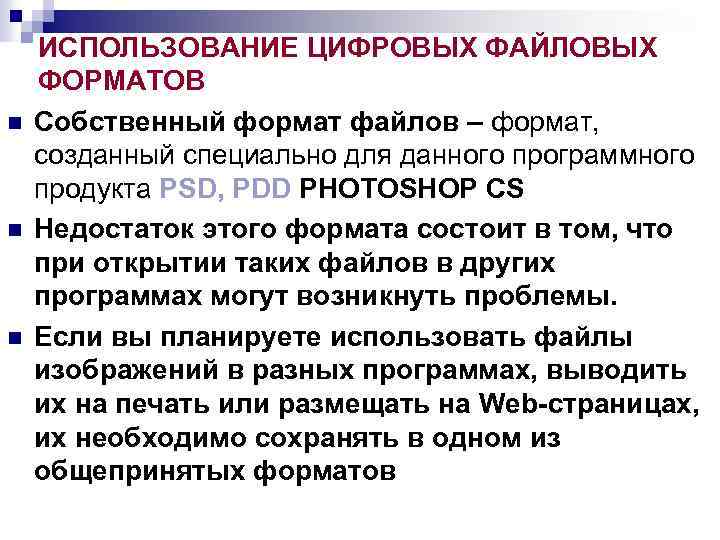

n n n ИСПОЛЬЗОВАНИЕ ЦИФРОВЫХ ФАЙЛОВЫХ ФОРМАТОВ Собственный формат файлов – формат, созданный специально для данного программного продукта PSD, PDD PHOTOSHOP CS Недостаток этого формата состоит в том, что при открытии таких файлов в других программах могут возникнуть проблемы. Если вы планируете использовать файлы изображений в разных программах, выводить их на печать или размещать на Web-страницах, их необходимо сохранять в одном из общепринятых форматов

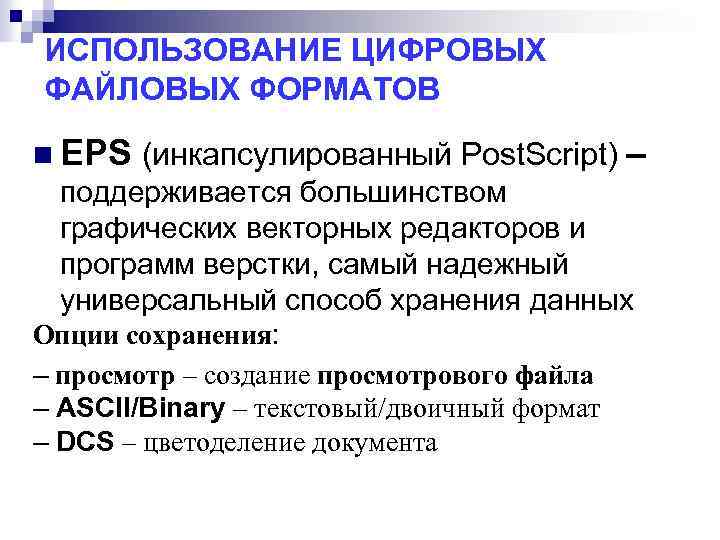

ИСПОЛЬЗОВАНИЕ ЦИФРОВЫХ ФАЙЛОВЫХ ФОРМАТОВ n EPS (инкапсулированный Post. Script) – поддерживается большинством графических векторных редакторов и программ верстки, самый надежный универсальный способ хранения данных Опции сохранения: – просмотр – создание просмотрового файла – ASCII/Binary – текстовый/двоичный формат – DCS – цветоделение документа

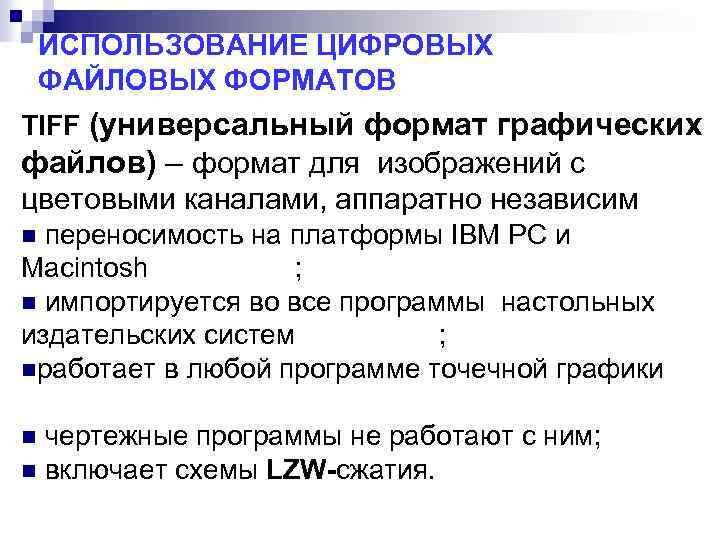

ИСПОЛЬЗОВАНИЕ ЦИФРОВЫХ ФАЙЛОВЫХ ФОРМАТОВ TIFF (универсальный формат графических файлов) – формат для изображений с цветовыми каналами, аппаратно независим n переносимость на платформы IBM PC и Macintosh ; n импортируется во все программы настольных издательских систем ; nработает в любой программе точечной графики n чертежные программы не работают с ним; n включает схемы LZW-сжатия.
ИСПОЛЬЗОВАНИЕ ЦИФРОВЫХ ФАЙЛОВЫХ ФОРМАТОВ JPEG –сохранение точечных изображений со сжатием с потерями (Lossy): уменьшение размера файла в 100 (практически в 5 - 15) раз; выбор разновидности формата; оптимизация цветовых параметров создание чересстрочных изображений Нежелателен для репродукций и цветовых нюансов Рекомендован для конечных вариантов работы, т. к. «отбрасывает» информацию о цвете .

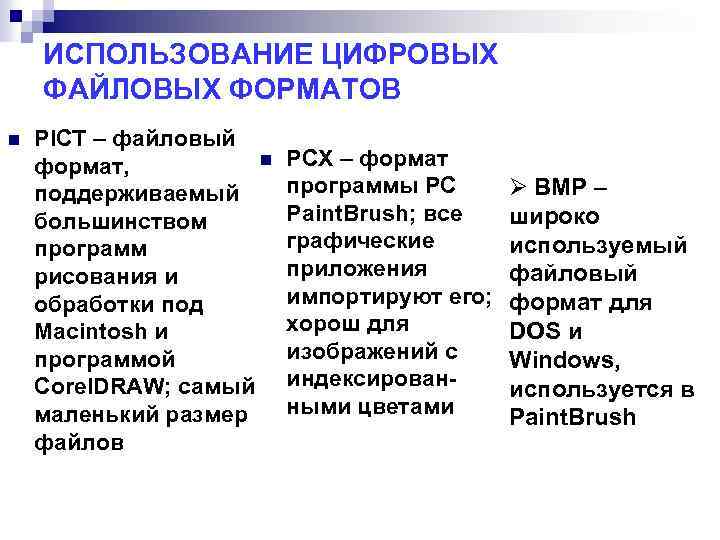

ИСПОЛЬЗОВАНИЕ ЦИФРОВЫХ ФАЙЛОВЫХ ФОРМАТОВ n PICT – файловый n формат, поддерживаемый большинством программ рисования и обработки под Macintosh и программой Corel. DRAW; самый маленький размер файлов PCX – формат программы PC Paint. Brush; все графические приложения импортируют его; хорош для изображений с индексированными цветами Ø BMP – широко используемый файловый формат для DOS и Windows, используется в Paint. Brush

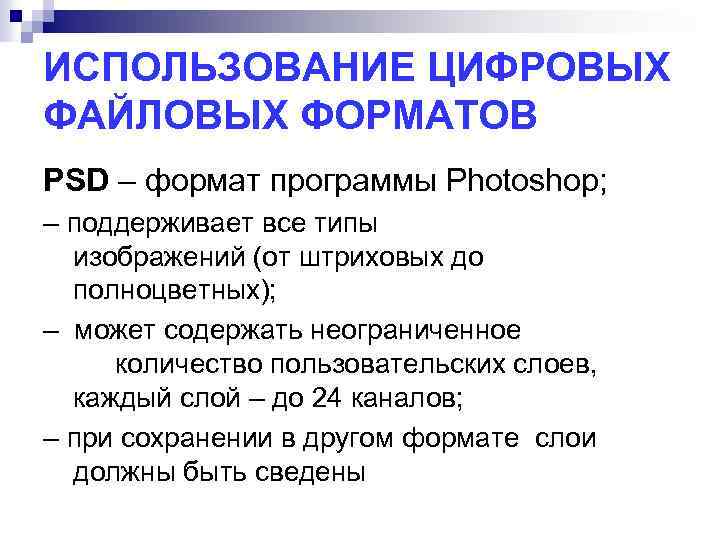

ИСПОЛЬЗОВАНИЕ ЦИФРОВЫХ ФАЙЛОВЫХ ФОРМАТОВ PSD – формат программы Photoshop; – поддерживает все типы изображений (от штриховых до полноцветных); – может содержать неограниченное количество пользовательских слоев, каждый слой – до 24 каналов; – при сохранении в другом формате слои должны быть сведены
ИСПОЛЬЗОВАНИЕ ЦИФРОВЫХ ФАЙЛОВЫХ ФОРМАТОВ n. GIF – был разработан для использования в Compu. Serve, одной из первых коммерческих интерактивных сетей для сжатия растровых файлов, загружаемых по телефонным линиям; первый графический формат для использования в WWW; работает с индексированными цветами; использует алгоритм сжатия Лемпела-Зива и Уэлча (LZW — Lempel. Ziv Welch) — сжатие без потерь; импортируется во многие графические программы и программы верстки (в т. ч. для Macintosh); поддерживает эффект прозрачности. n Записывает изображение через строчку (Interlaced), что ускоряет просмотр при загрузке n может загружать несколько картинок GIF-анимация
ИСПОЛЬЗОВАНИЕ ЦИФРОВЫХ ФАЙЛОВЫХ ФОРМАТОВ PDF – средство электронного распространения документов для Macintosh, Windows, Unix, DOS; – для представления векторных и точечных изображений; – содержит элементы для поиска и просмотра электронных документов, гипертекстовые ссылки, электронное оглавление

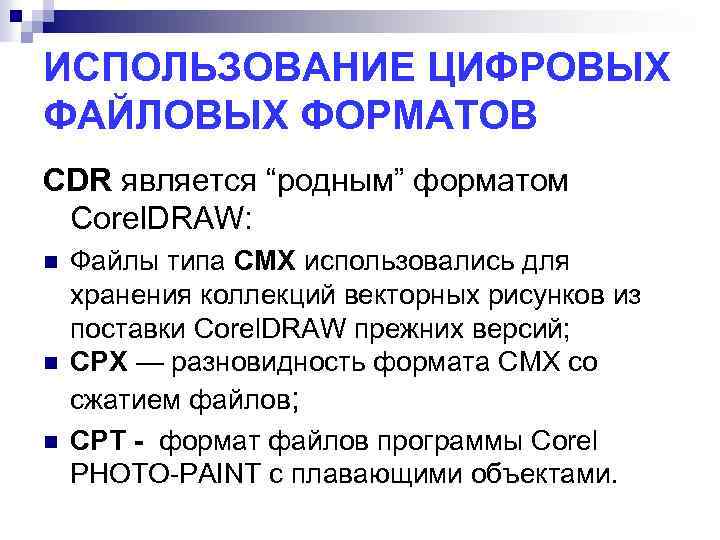

ИСПОЛЬЗОВАНИЕ ЦИФРОВЫХ ФАЙЛОВЫХ ФОРМАТОВ CDR является “родным” форматом Corel. DRAW: n n n Файлы типа СМХ использовались для хранения коллекций векторных рисунков из поставки Corel. DRAW прежних версий; СРХ — разновидность формата СМХ со сжатием файлов; СРТ - формат файлов программы Corel PHOTO-PAINT с плавающими объектами.

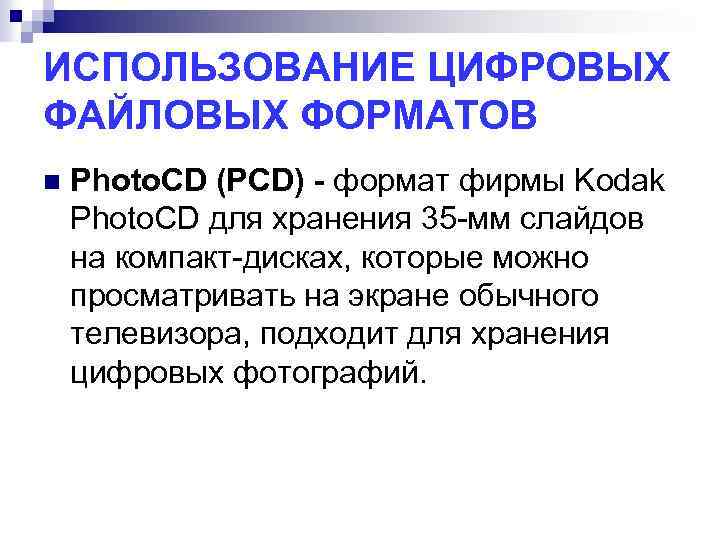

ИСПОЛЬЗОВАНИЕ ЦИФРОВЫХ ФАЙЛОВЫХ ФОРМАТОВ n Photo. CD (PCD) - формат фирмы Kodak Photo. CD для хранения 35 -мм слайдов на компакт-дисках, которые можно просматривать на экране обычного телевизора, подходит для хранения цифровых фотографий.

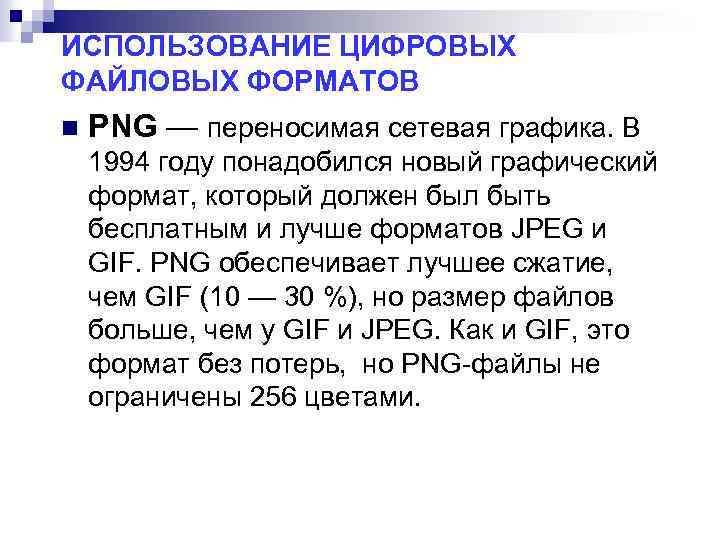

ИСПОЛЬЗОВАНИЕ ЦИФРОВЫХ ФАЙЛОВЫХ ФОРМАТОВ n PNG — переносимая сетевая графика. В 1994 году понадобился новый графический формат, который должен был быть бесплатным и лучше форматов JPEG и GIF. PNG обеспечивает лучшее сжатие, чем GIF (10 — 30 %), но размер файлов больше, чем у GIF и JPEG. Как и GIF, это формат без потерь, но PNG-файлы не ограничены 256 цветами.

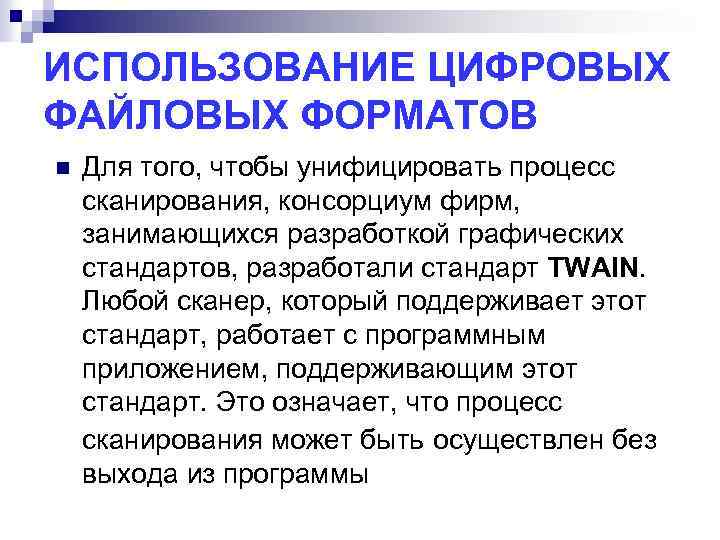

ИСПОЛЬЗОВАНИЕ ЦИФРОВЫХ ФАЙЛОВЫХ ФОРМАТОВ n Для того, чтобы унифицировать процесс сканирования, консорциум фирм, занимающихся разработкой графических стандартов, разработали стандарт TWAIN. Любой сканер, который поддерживает этот стандарт, работает с программным приложением, поддерживающим этот стандарт. Это означает, что процесс сканирования может быть осуществлен без выхода из программы

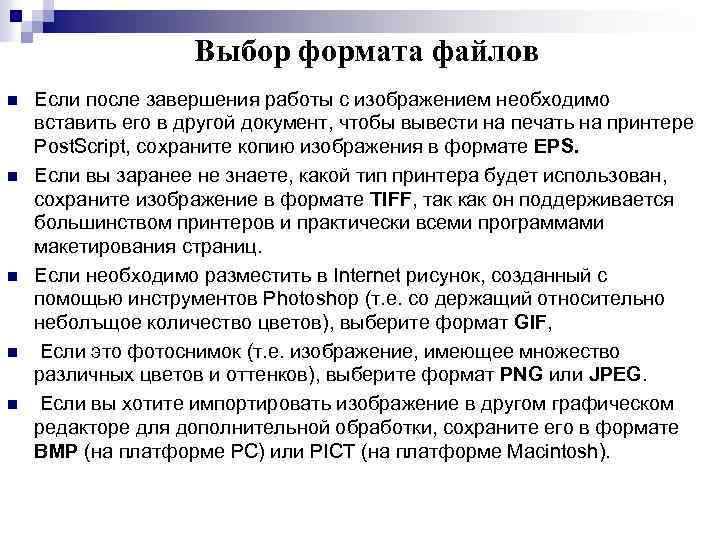

Выбор формата файлов n n n Если после завершения работы с изображением необходимо вставить его в другой документ, чтобы вывести на печать на принтере Post. Script, сохраните копию изображения в формате EPS. Если вы заранее не знаете, какой тип принтера будет использован, сохраните изображение в формате TIFF, так как он поддерживается большинством принтеров и практически всеми программами макетирования страниц. Если необходимо разместить в Internet рисунок, созданный с помощью инструментов Photoshop (т. е. со держащий относительно неболъщое количество цветов), выберите формат GIF, Если это фотоснимок (т. е. изображение, имеющее множество различных цветов и оттенков), выберите формат PNG или JPEG. Если вы хотите импортировать изображение в другом графическом редакторе для дополнительной обработки, сохраните его в формате BMP (на платформе PC) или PICT (на платформе Macintosh).

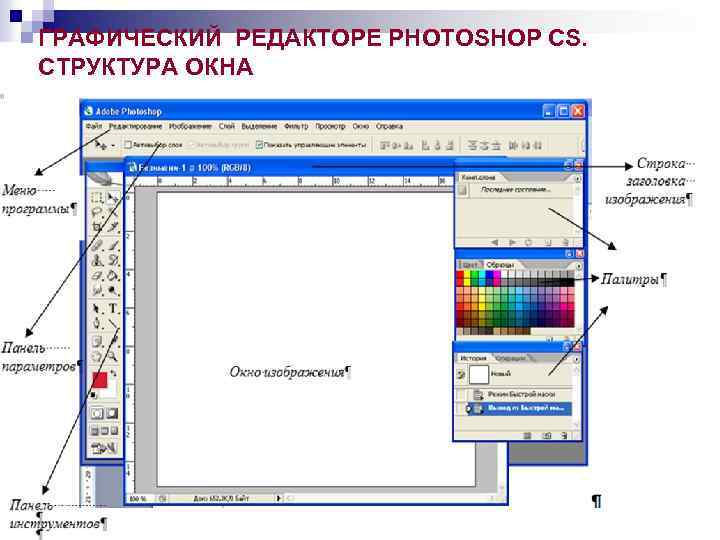

ГРАФИЧЕСКИЙ РЕДАКТОРЕ PHOTOSHOP CS. СТРУКТУРА ОКНА

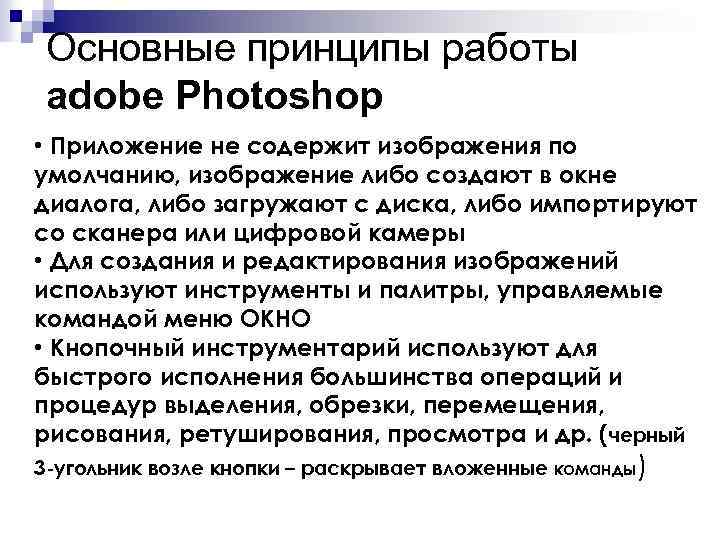

Основные принципы работы adobe Photoshop • Приложение не содержит изображения по умолчанию, изображение либо создают в окне диалога, либо загружают с диска, либо импортируют со сканера или цифровой камеры • Для создания и редактирования изображений используют инструменты и палитры, управляемые командой меню ОКНО • Кнопочный инструментарий используют для быстрого исполнения большинства операций и процедур выделения, обрезки, перемещения, рисования, ретуширования, просмотра и др. (черный 3 -угольник возле кнопки – раскрывает вложенные команды)

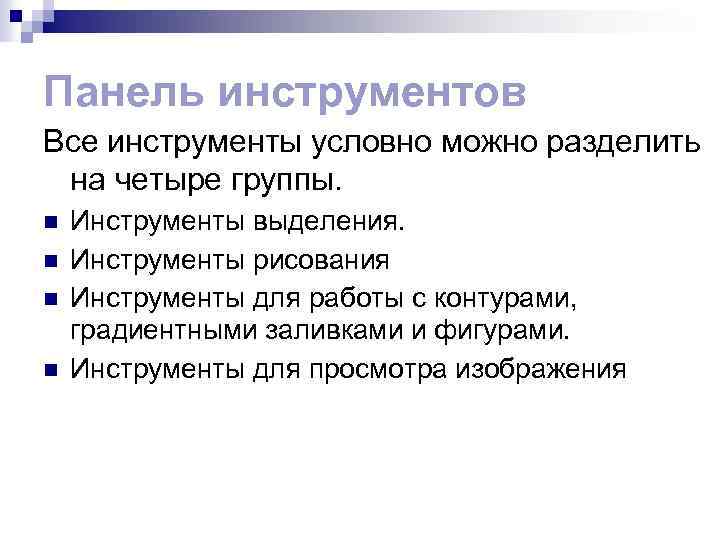

Панель инструментов Все инструменты условно можно разделить на четыре группы. n n Инструменты выделения. Инструменты рисования Инструменты для работы с контурами, градиентными заливками и фигурами. Инструменты для просмотра изображения

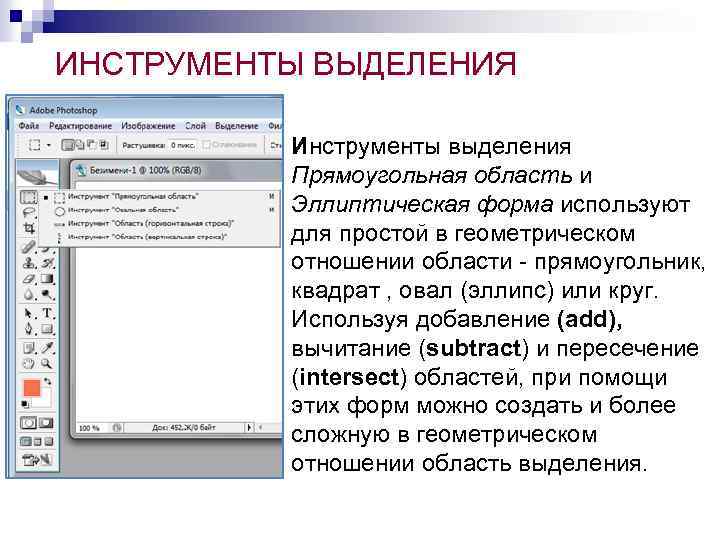

ИНСТРУМЕНТЫ ВЫДЕЛЕНИЯ Инструменты выделения Прямоугольная область и Эллиптическая форма используют для простой в геометрическом отношении области - прямоугольник, квадрат , овал (эллипс) или круг. Используя добавление (add), вычитание (subtract) и пересечение (intersect) областей, при помощи этих форм можно создать и более сложную в геометрическом отношении область выделения.

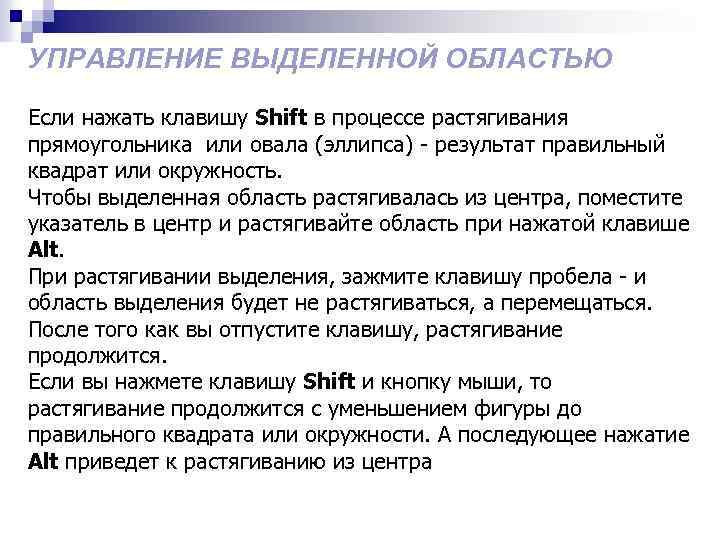

УПРАВЛЕНИЕ ВЫДЕЛЕННОЙ ОБЛАСТЬЮ Если нажать клавишу Shift в процессе растягивания прямоугольника или овала (эллипса) - результат правильный квадрат или окружность. Чтобы выделенная область растягивалась из центра, поместите указатель в центр и растягивайте область при нажатой клавише Alt. При растягивании выделения, зажмите клавишу пробела - и область выделения будет не растягиваться, а перемещаться. После того как вы отпустите клавишу, растягивание продолжится. Если вы нажмете клавишу Shift и кнопку мыши, то растягивание продолжится с уменьшением фигуры до правильного квадрата или окружности. А последующее нажатие Alt приведет к растягиванию из центра
ИНСТРУМЕНТЫ ВЫДЕЛЕНИЯ И ПЕРЕМЕЩЕНИЯ Инструмент Волшебная палочка позволяет выделить однородно закрашенную область (например, красный цветок) без обводки его контура.
ИНСТРУМЕНТЫ ВЫДЕЛЕНИЯ Инструмент Лассо выделяет область абсолютно произвольной формы, основываясь на мельчайших движениях мыши Прямоугольное лассо используется для создания ПГ/П области в виде многоугольника. Удерживая нажатой клавишу Shift, можно фиксировать сегменты многоугольника вертикально, горизонтально или под углом 45 градусов. Магнитное лассо – инструмент распознавания краев. Это означает, что он активно ищет края объекта, в то время как вы двигаетесь вокруг него, затем цепляется за края выделения и прилипает к ним, как магнит.

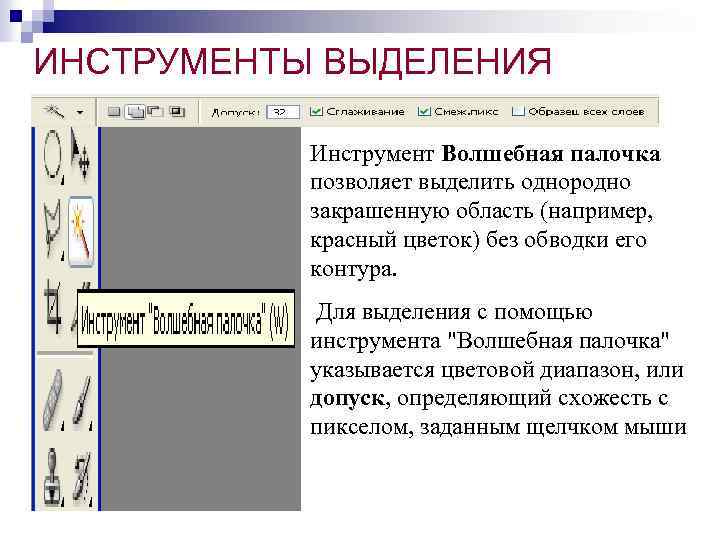

ИНСТРУМЕНТЫ ВЫДЕЛЕНИЯ Инструмент Волшебная палочка позволяет выделить однородно закрашенную область (например, красный цветок) без обводки его контура. Для выделения с помощью инструмента "Волшебная палочка" указывается цветовой диапазон, или допуск, определяющий схожесть с пикселом, заданным щелчком мыши

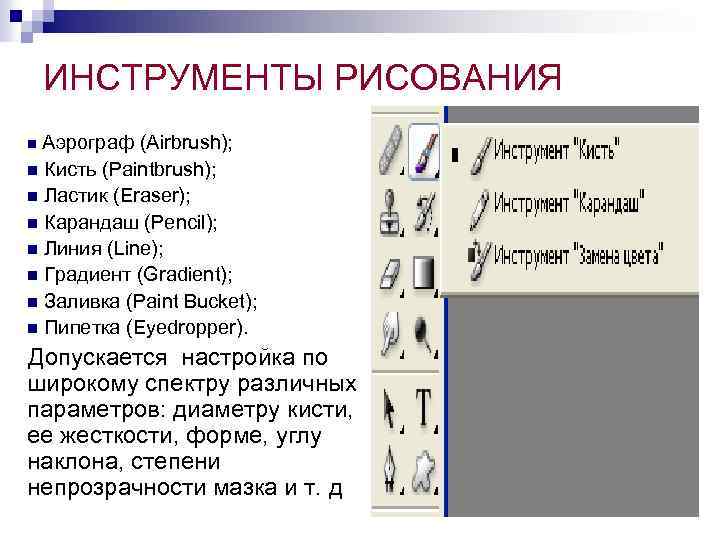

ИНСТРУМЕНТЫ РИСОВАНИЯ n Аэрограф (Airbrush); n Кисть (Paintbrush); n Ластик (Eraser); n Карандаш (Pencil); n Линия (Line); n Градиент (Gradient); n Заливка (Paint Bucket); n Пипетка (Eyedropper). Допускается настройка по широкому спектру различных параметров: диаметру кисти, ее жесткости, форме, углу наклона, степени непрозрачности мазка и т. д
ИНСТРУМЕНТЫ РИСОВАНИЯ

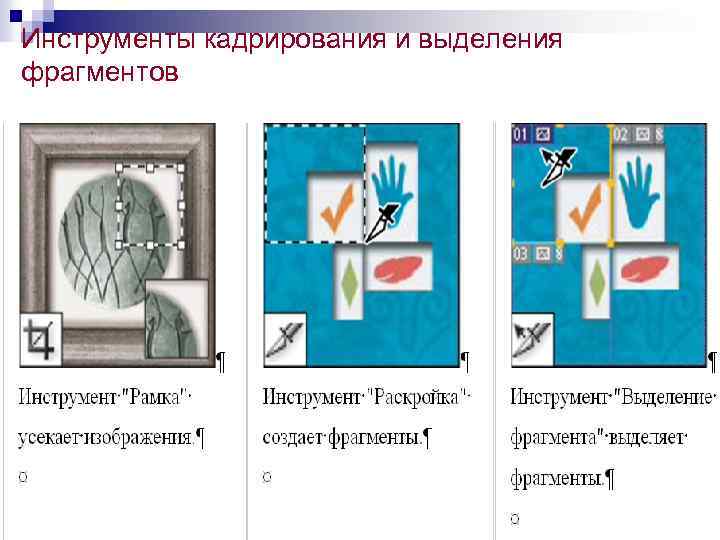

Инструменты кадрирования и выделения фрагментов

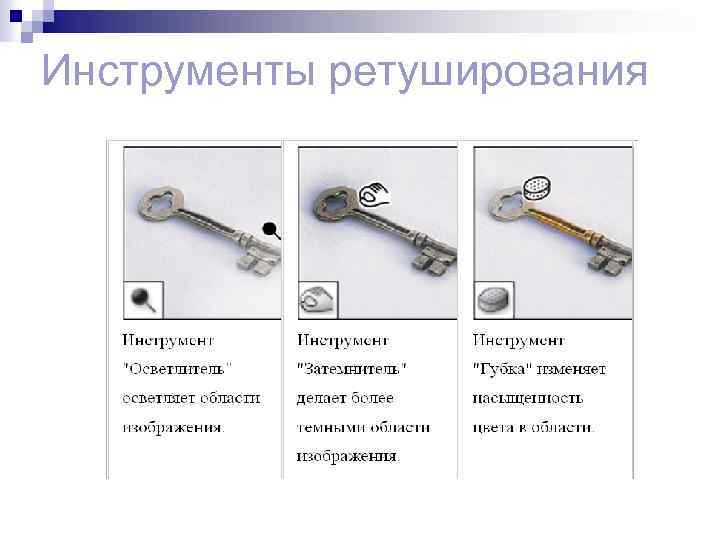

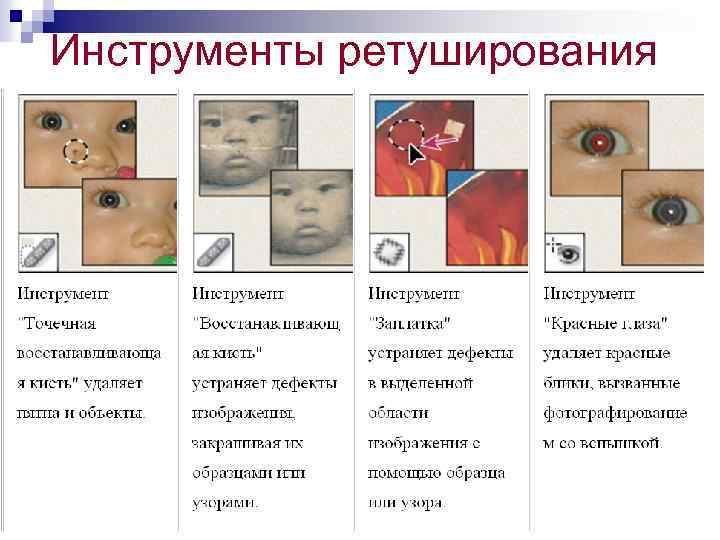

Инструменты ретуширования
Инструменты ретуширования
Инструменты ретуширования
Инструменты ретуширования

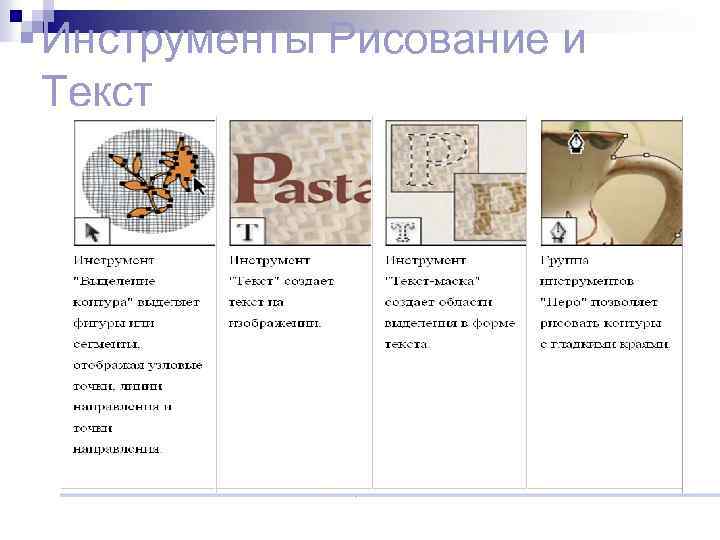

Инструменты Рисование и Текст

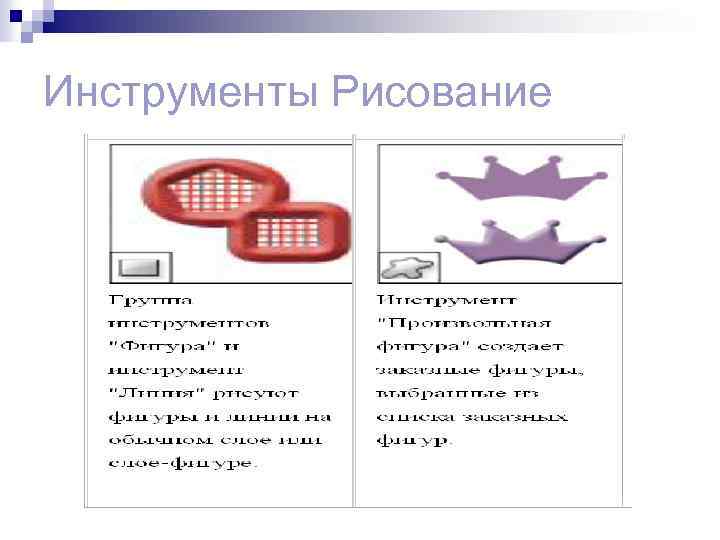

Инструменты Рисование

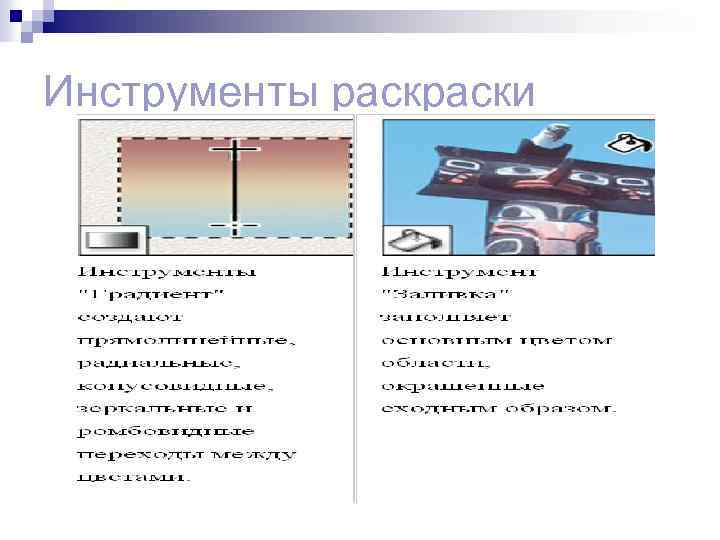

Инструменты раски

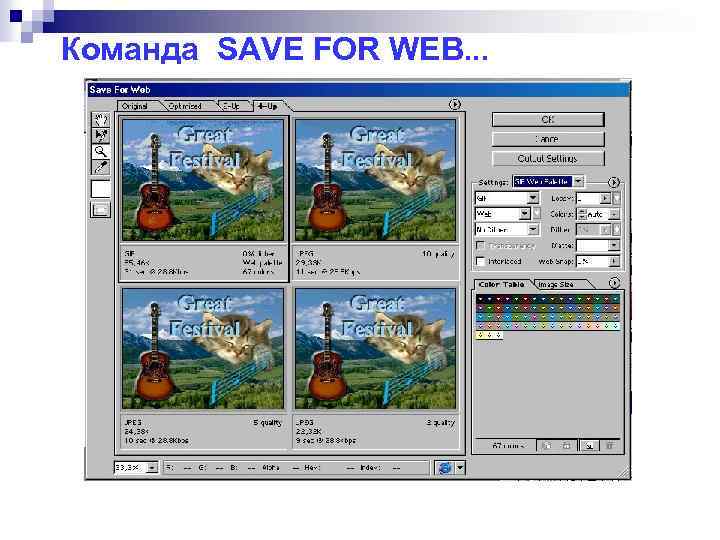

Команда SAVE FOR WEB. . .

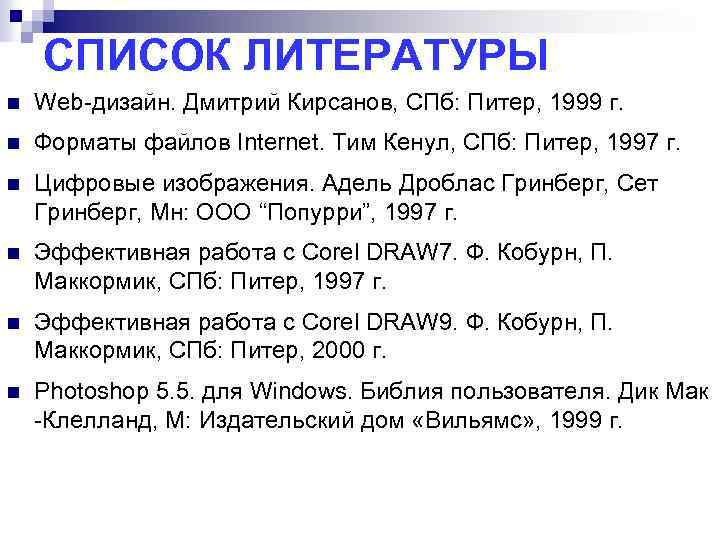

СПИСОК ЛИТЕРАТУРЫ n Web-дизайн. Дмитрий Кирсанов, СПб: Питер, 1999 г. n Форматы файлов Internet. Тим Кенул, СПб: Питер, 1997 г. n Цифровые изображения. Адель Дроблас Гринберг, Сет Гринберг, Мн: ООО “Попурри”, 1997 г. n Эффективная работа с Corel DRAW 7. Ф. Кобурн, П. Маккормик, СПб: Питер, 1997 г. n Эффективная работа с Corel DRAW 9. Ф. Кобурн, П. Маккормик, СПб: Питер, 2000 г. n Photoshop 5. 5. для Windows. Библия пользователя. Дик Мак -Клелланд, М: Издательский дом «Вильямс» , 1999 г.
