ЭЛЕКТРОННАЯ ЭКСПЛУАТАЦИОННАЯ ДОКУМЕНТАЦИЯ ОСНОВЫ SPEC 1000 D. ПРИНЦИПЫ УПРАВЛЕНИЯ ДОКУМЕНТАЦИЕЙ НА ОСНОВЕ CSDB. Петров ЭЛЕКТРОННАЯ ЭКСПЛУАТАЦИОННАЯ ДОКУМЕНТАЦИЯ ОСНОВЫ SPEC 1000 D. ПРИНЦИПЫ УПРАВЛЕНИЯ ДОКУМЕНТАЦИЕЙ НА ОСНОВЕ CSDB. Петров Андрей Владимирович НИЦ CALS-технологий «Прикладная логистика»

ПЛАН ВЫСТУПЛЕНИЯ • Стандарты и подходы к созданию и применению интерактивной электронной документации: - ПЛАН ВЫСТУПЛЕНИЯ • Стандарты и подходы к созданию и применению интерактивной электронной документации: - Стандарты МО США (MIL 87269) - Авиационные стандарты (AECMA, ATA) - Стандарты МО Великобритании (DEF STAN 00 -60) • Основы AECMA SPEC 1000 D • Управление документацией на основе CSDB

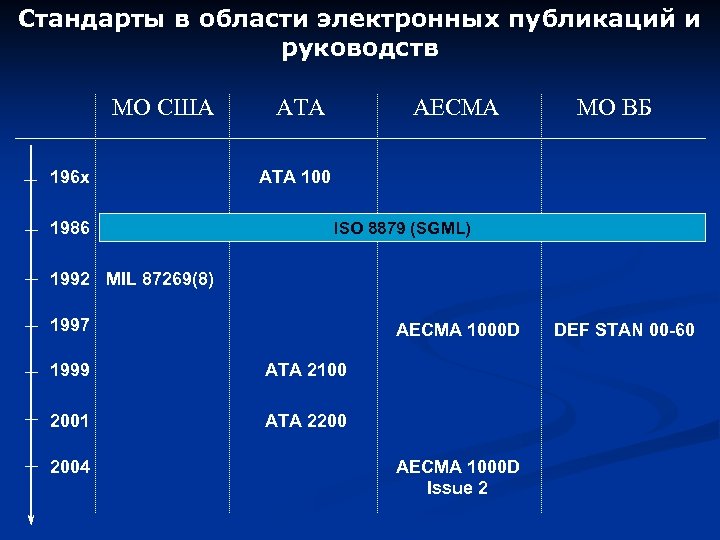

Стандарты в области электронных публикаций и руководств МО США 196 x 1986 ATA AECMA Стандарты в области электронных публикаций и руководств МО США 196 x 1986 ATA AECMA МО ВБ ATA 100 ISO 8879 (SGML) 1992 MIL 87269(8) 1997 AECMA 1000 D 1999 ATA 2100 2001 ATA 2200 2004 AECMA 1000 D Issue 2 DEF STAN 00 -60

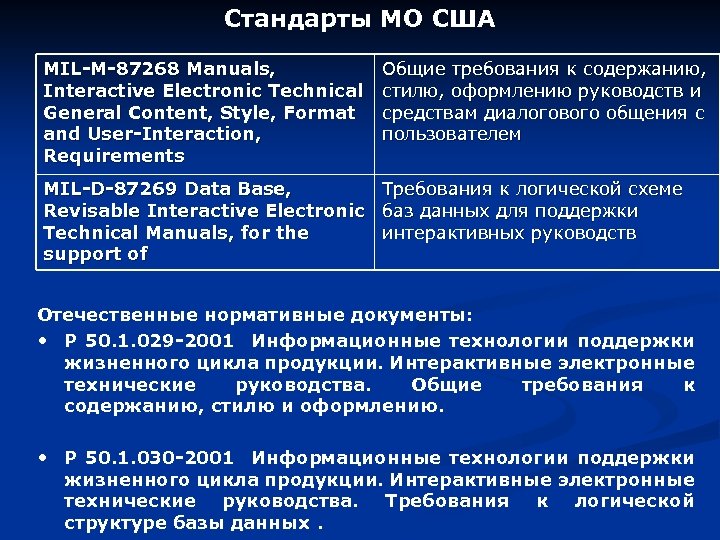

Стандарты МО США MIL-M-87268 Manuals, Interactive Electronic Technical General Content, Style, Format and User-Interaction, Стандарты МО США MIL-M-87268 Manuals, Interactive Electronic Technical General Content, Style, Format and User-Interaction, Requirements Общие требования к содержанию, стилю, оформлению руководств и средствам диалогового общения с пользователем MIL-D-87269 Data Base, Revisable Interactive Electronic Technical Manuals, for the support of Требования к логической схеме баз данных для поддержки интерактивных руководств Отечественные нормативные документы: • Р 50. 1. 029 -2001 Информационные технологии поддержки жизненного цикла продукции. Интерактивные электронные технические руководства. Общие требования к содержанию, стилю и оформлению. • Р 50. 1. 030 -2001 Информационные технологии поддержки жизненного цикла продукции. Интерактивные электронные технические руководства. Требования к логической структуре базы данных.

Интерактивные электронные технические руководства • Электронные руководства спроектированы для отображения на электронном дисплее • Интерактивные электронные технические руководства • Электронные руководства спроектированы для отображения на электронном дисплее • Электронные руководства предназначены, преимущественно, для использования непосредственно на объекте • Электронные руководства содержат информацию о проведении процедур технического обслуживания и поиска и устранения неисправностей • Электронные руководства могут содержать различную мультимедиа информацию, иллюстрирующую процедурную информацию

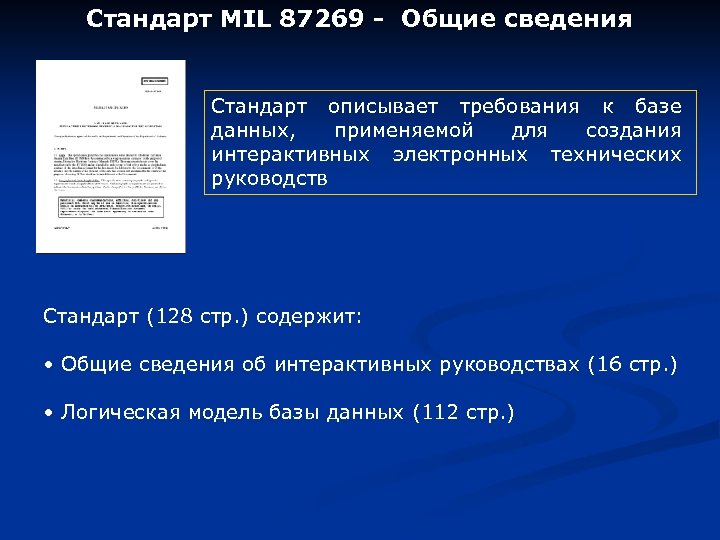

Стандарт MIL 87269 - Общие сведения Стандарт описывает требования к базе данных, применяемой для Стандарт MIL 87269 - Общие сведения Стандарт описывает требования к базе данных, применяемой для создания интерактивных электронных технических руководств Стандарт (128 стр. ) содержит: • Общие сведения об интерактивных руководствах (16 стр. ) • Логическая модель базы данных (112 стр. )

Стандарт MIL 87269 - Описание модели данных Поиск и устранение неиправностей (faultinf) Демонстрация ИЭТР Стандарт MIL 87269 - Описание модели данных Поиск и устранение неиправностей (faultinf) Демонстрация ИЭТР DMNode (refdm) Колесо (system) Шасси (system) Гидропривод (system) Самолет (system) If-DM Технология обслуживания (descinfo) …… Двигатель (system) Техническое описание (descinfo) Каталог деталей (partinfo) DM-Alts DMNode (refdm)

Преимущества американского подхода • Электронное руководство полностью заменяет бумагу при работе на объекте • Преимущества американского подхода • Электронное руководство полностью заменяет бумагу при работе на объекте • Электронное руководство может содержать мультимедиа данные, иллюстрирующие проведение процедур ТО • Электронное руководство может напрямую взаимодействовать со встроенными средствами диагностики и контроля • С электронным руководством техническое обслуживание может выполнять техник с более низкой квалификацией • Электронное руководство может (с незначительными дополнениями) использоваться для обучения персонала

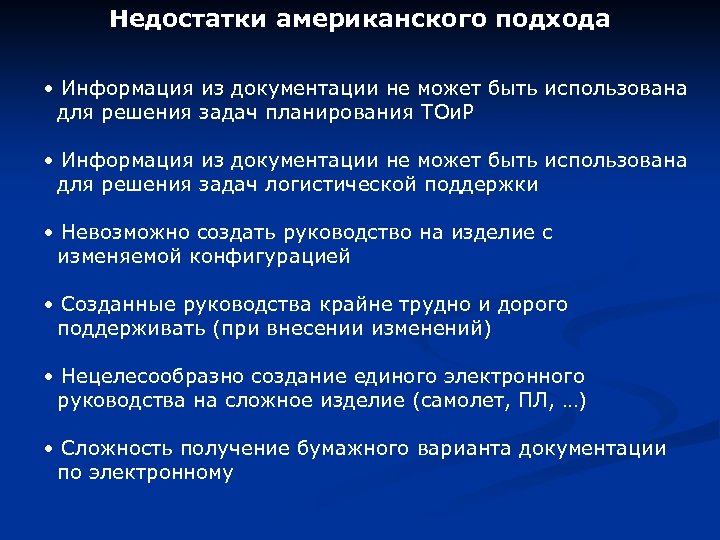

Недостатки американского подхода • Информация из документации не может быть использована для решения задач Недостатки американского подхода • Информация из документации не может быть использована для решения задач планирования ТОи. Р • Информация из документации не может быть использована для решения задач логистической поддержки • Невозможно создать руководство на изделие с изменяемой конфигурацией • Созданные руководства крайне трудно и дорого поддерживать (при внесении изменений) • Нецелесообразно создание единого электронного руководства на сложное изделие (самолет, ПЛ, …) • Сложность получение бумажного варианта документации по электронному

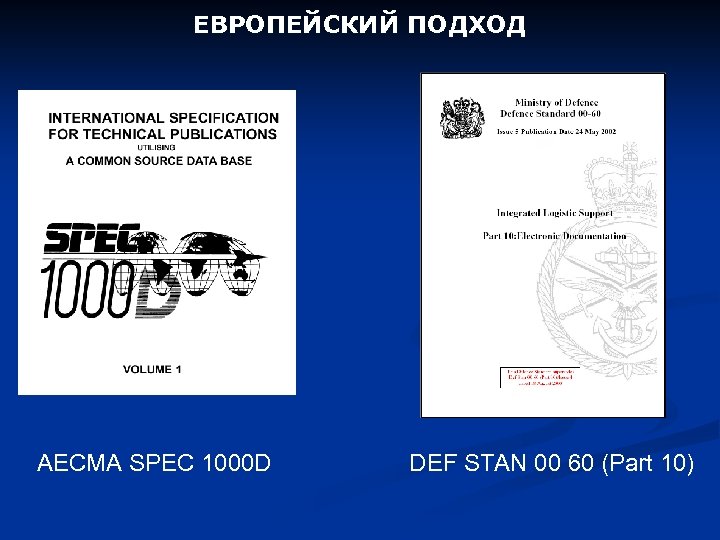

ЕВРОПЕЙСКИЙ ПОДХОД AECMA SPEC 1000 D DEF STAN 00 60 (Part 10) ЕВРОПЕЙСКИЙ ПОДХОД AECMA SPEC 1000 D DEF STAN 00 60 (Part 10)

ДЕСТВУЮЩИЕ СТАНДАРТЫ (200 х г. ) Авиационная техника MIL 1000 D ATA 2200 Разработчик ДЕСТВУЮЩИЕ СТАНДАРТЫ (200 х г. ) Авиационная техника MIL 1000 D ATA 2200 Разработчик AECMA Issue 2 AECMA, 00 -60 ATA

AECMA SPEC 1000 D Issue 1. х Область применения Экипаж Самолет Двигатель AECMA SPEC 1000 D Issue 1. х Область применения Экипаж Самолет Двигатель

AECMA SPEC 1000 D Issue 2 - AECMA 1000 D - DEF STAN 00 AECMA SPEC 1000 D Issue 2 - AECMA 1000 D - DEF STAN 00 -60 - MIL 87269 - ATA 2200 AECMA 1000 D Issue 2

AECMA SPEC 1000 D Issue 2 Область применения - Авиационная техника - Системы управления AECMA SPEC 1000 D Issue 2 Область применения - Авиационная техника - Системы управления - Системы связи - Тактическое ракетное вооружение - Наземная техника - Изделия судостроения

Основы AECMA SPEC 1000 D Подготовка документации с использованием общей базы данных (CSDB) Основы AECMA SPEC 1000 D Подготовка документации с использованием общей базы данных (CSDB)

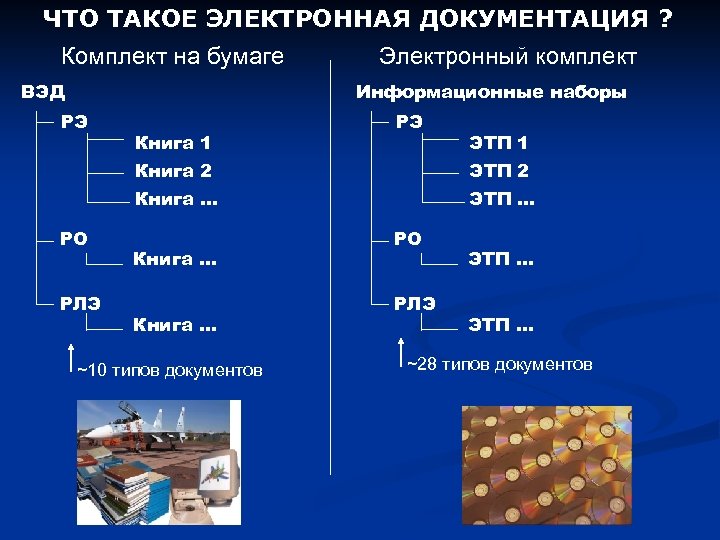

ЧТО ТАКОЕ ЭЛЕКТРОННАЯ ДОКУМЕНТАЦИЯ ? Комплект на бумаге ВЭД Электронный комплект Информационные наборы РЭ ЧТО ТАКОЕ ЭЛЕКТРОННАЯ ДОКУМЕНТАЦИЯ ? Комплект на бумаге ВЭД Электронный комплект Информационные наборы РЭ Книга 1 РЭ ЭТП 1 Книга 2 Книга … РО РЛЭ ЭТП 2 ЭТП … Книга … ~10 типов документов РО РЛЭ ЭТП … ~28 типов документов

ЧТО ТАКОЕ ЭЛЕКТРОННАЯ ТЕХНИЧЕСКАЯ ПУБЛИКАЦИЯ ? КОМПЛЕКТ ТИПИЗИРОВАННЫХ ЭЛЕКТРОННЫХ ДОКУМЕНТОВ (МОДУЛЕЙ ДАННЫХ), С ПРИСВОЕННЫМИ ЧТО ТАКОЕ ЭЛЕКТРОННАЯ ТЕХНИЧЕСКАЯ ПУБЛИКАЦИЯ ? КОМПЛЕКТ ТИПИЗИРОВАННЫХ ЭЛЕКТРОННЫХ ДОКУМЕНТОВ (МОДУЛЕЙ ДАННЫХ), С ПРИСВОЕННЫМИ ИМ КОДАМИ СТАНДАРТИЗОВАННОГО ВИДА А Перечень действующих модулей данных А [AI-A-21 -30 -00 -00 -118 B] Модуль данных 1 «Общие сведения» ………… А [AI-A-21 -30 -00 -00 -234 B] Модуль данных … «Механическая очистка»

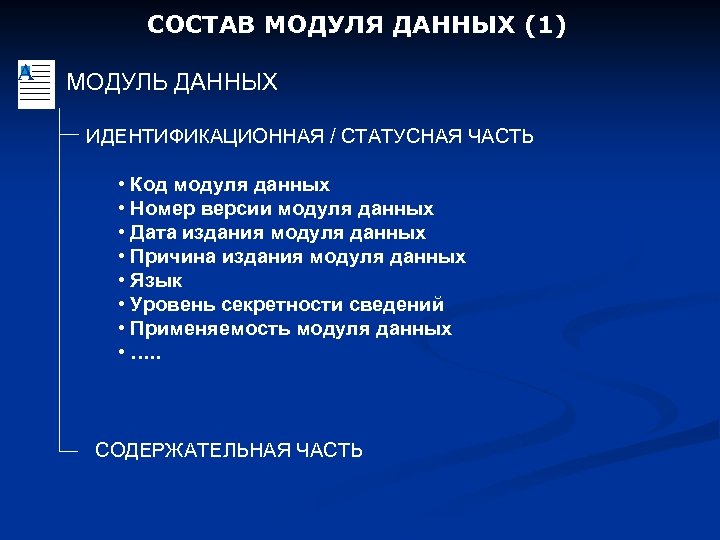

СОСТАВ МОДУЛЯ ДАННЫХ (1) А МОДУЛЬ ДАННЫХ ИДЕНТИФИКАЦИОННАЯ / СТАТУСНАЯ ЧАСТЬ • Код модуля СОСТАВ МОДУЛЯ ДАННЫХ (1) А МОДУЛЬ ДАННЫХ ИДЕНТИФИКАЦИОННАЯ / СТАТУСНАЯ ЧАСТЬ • Код модуля данных • Номер версии модуля данных • Дата издания модуля данных • Причина издания модуля данных • Язык • Уровень секретности сведений • Применяемость модуля данных • …. . СОДЕРЖАТЕЛЬНАЯ ЧАСТЬ

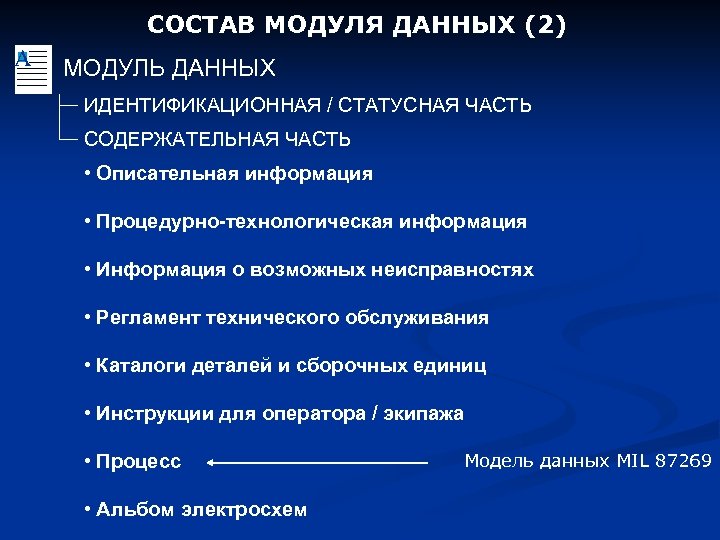

СОСТАВ МОДУЛЯ ДАННЫХ (2) А МОДУЛЬ ДАННЫХ ИДЕНТИФИКАЦИОННАЯ / СТАТУСНАЯ ЧАСТЬ СОДЕРЖАТЕЛЬНАЯ ЧАСТЬ • СОСТАВ МОДУЛЯ ДАННЫХ (2) А МОДУЛЬ ДАННЫХ ИДЕНТИФИКАЦИОННАЯ / СТАТУСНАЯ ЧАСТЬ СОДЕРЖАТЕЛЬНАЯ ЧАСТЬ • Описательная информация • Процедурно-технологическая информация • Информация о возможных неисправностях • Регламент технического обслуживания • Каталоги деталей и сборочных единиц • Инструкции для оператора / экипажа • Процесс • Альбом электросхем Модель данных MIL 87269

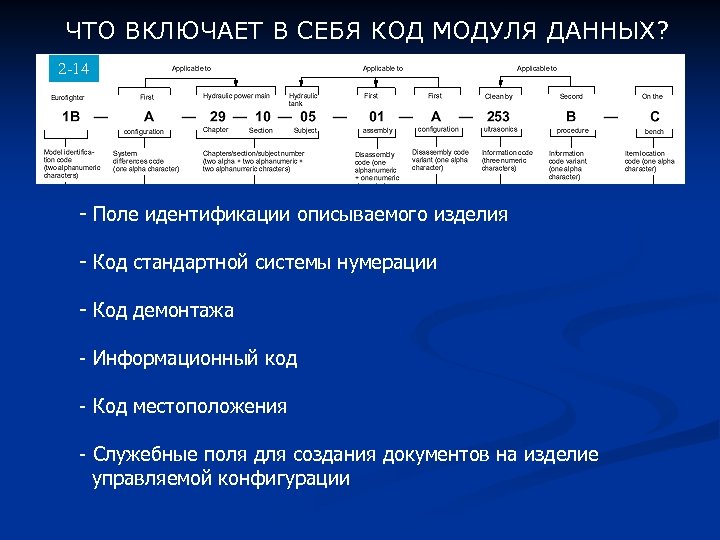

ЧТО ВКЛЮЧАЕТ В СЕБЯ КОД МОДУЛЯ ДАННЫХ? 2 -14 - Поле идентификации описываемого изделия ЧТО ВКЛЮЧАЕТ В СЕБЯ КОД МОДУЛЯ ДАННЫХ? 2 -14 - Поле идентификации описываемого изделия - Код стандартной системы нумерации - Код демонтажа - Информационный код - Код местоположения - Служебные поля для создания документов на изделие управляемой конфигурации

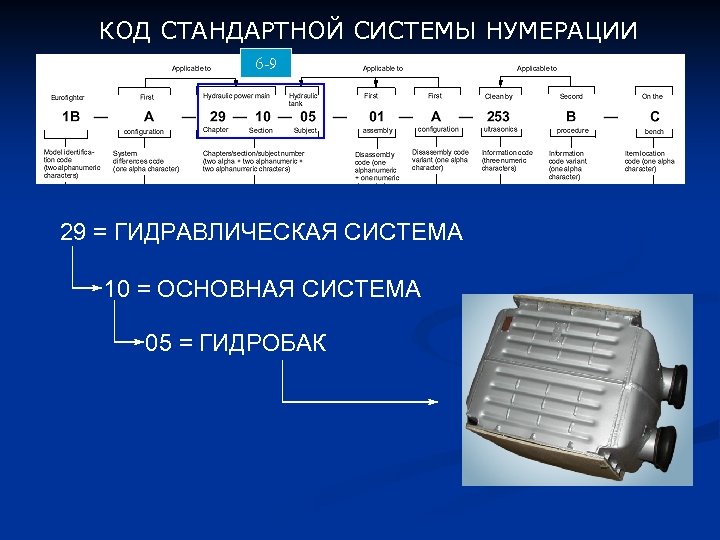

КОД СТАНДАРТНОЙ СИСТЕМЫ НУМЕРАЦИИ 6 -9 29 = ГИДРАВЛИЧЕСКАЯ СИСТЕМА 10 = ОСНОВНАЯ СИСТЕМА КОД СТАНДАРТНОЙ СИСТЕМЫ НУМЕРАЦИИ 6 -9 29 = ГИДРАВЛИЧЕСКАЯ СИСТЕМА 10 = ОСНОВНАЯ СИСТЕМА 05 = ГИДРОБАК

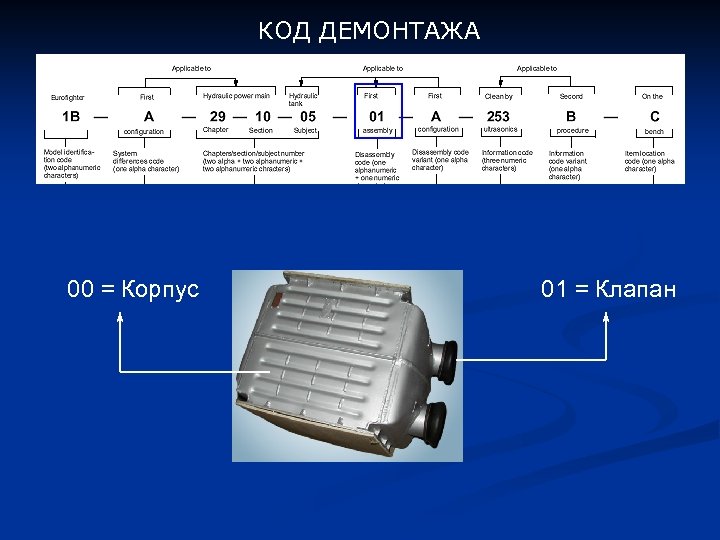

КОД ДЕМОНТАЖА 00 = Корпус 01 = Клапан КОД ДЕМОНТАЖА 00 = Корпус 01 = Клапан

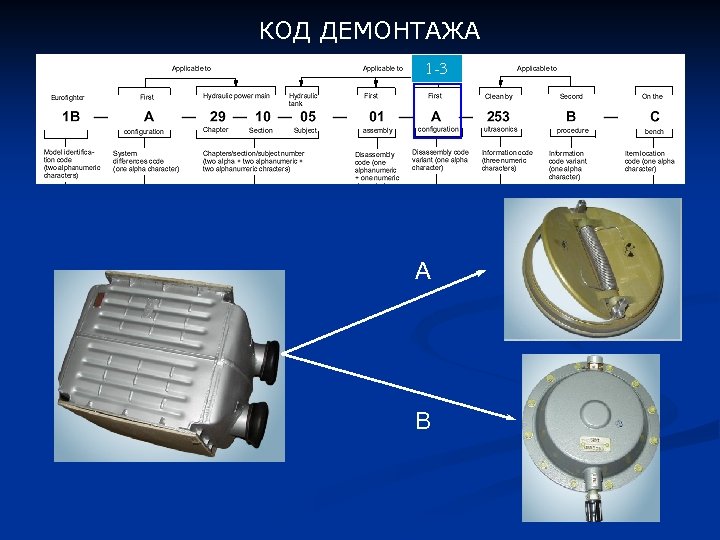

КОД ДЕМОНТАЖА 1 -3 A B КОД ДЕМОНТАЖА 1 -3 A B

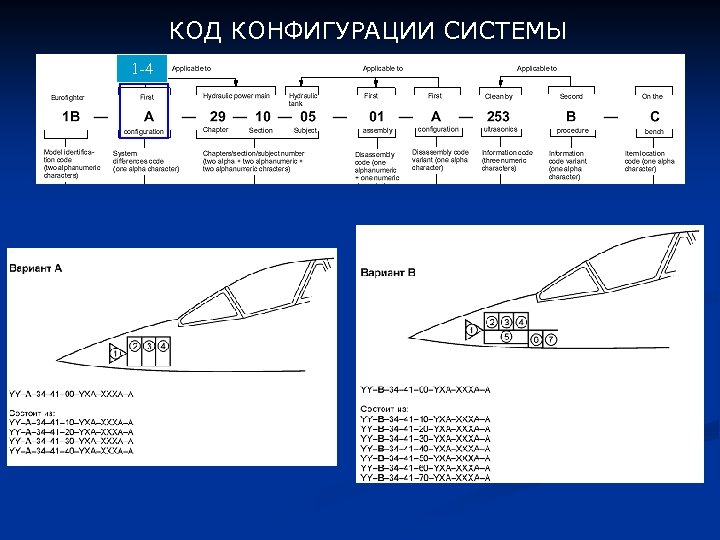

КОД КОНФИГУРАЦИИ СИСТЕМЫ 1 -4 КОД КОНФИГУРАЦИИ СИСТЕМЫ 1 -4

ИНФОРМАЦИОННЫЙ КОД 0 = Общие сведения 1 = Работа 2 = Обслуживание … 1 ИНФОРМАЦИОННЫЙ КОД 0 = Общие сведения 1 = Работа 2 = Обслуживание … 1 = Заправка … 5 = Очистка … 1 = Химическая очистка … 3 = Ультразвуковая очистка

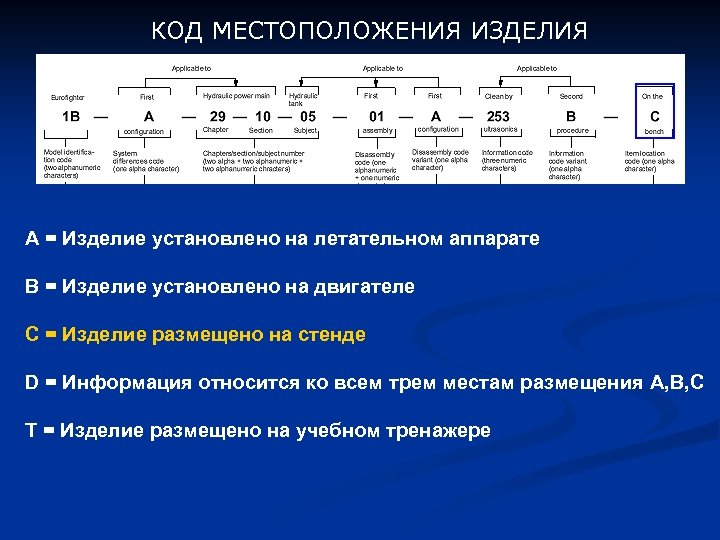

КОД МЕСТОПОЛОЖЕНИЯ ИЗДЕЛИЯ А = Изделие установлено на летательном аппарате B = Изделие установлено КОД МЕСТОПОЛОЖЕНИЯ ИЗДЕЛИЯ А = Изделие установлено на летательном аппарате B = Изделие установлено на двигателе С = Изделие размещено на стенде D = Информация относится ко всем трем местам размещения A, B, C T = Изделие размещено на учебном тренажере

Структура описательного модуля данных (DTD) Описательный модуль состоит из: – Текста ( заголовки, абзацы Структура описательного модуля данных (DTD) Описательный модуль состоит из: – Текста ( заголовки, абзацы ) – Иллюстраций – Таблиц – Списков – Специальных блоков «Внимание» , «Примечание» , «Предупреждение» – Гипертекстовых ссылок в другие модули данных

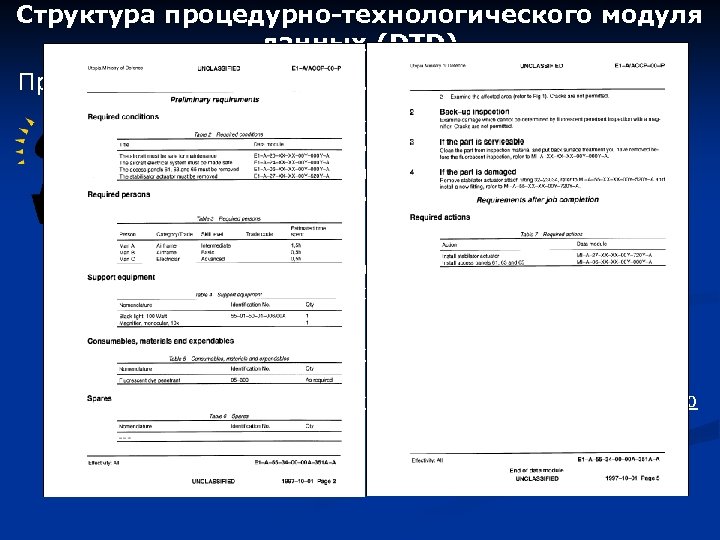

Структура процедурно-технологического модуля данных (DTD) Процедурно-технологический модуль данных содержит: 1. Предварительные требования: - Перечень Структура процедурно-технологического модуля данных (DTD) Процедурно-технологический модуль данных содержит: 1. Предварительные требования: - Перечень инструмента - Перечень контрольно-проверочной аппаратуры - Перечень расходуемых материалов - Количество персонала, его специализация и квалификация - Требования к инфраструктуре - Коды зон / мест доступа 2. Пооперационное описание выполняемых действий 3. Пооперационное описание действий, выполняемых по завершению работ

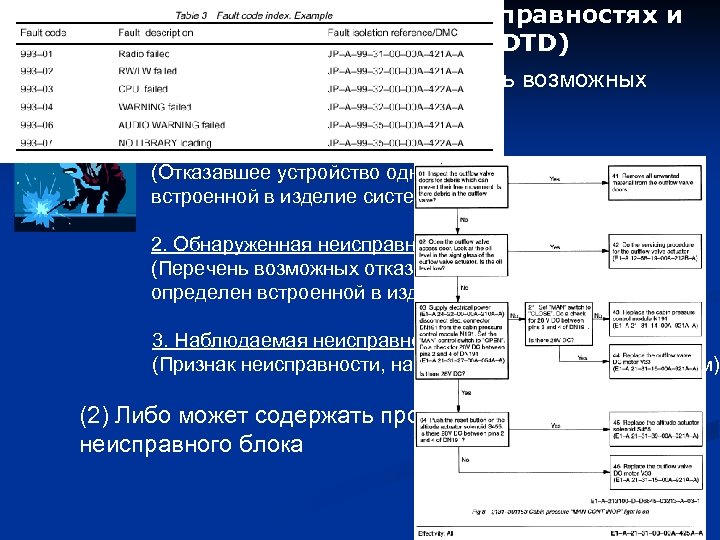

Структура модуля данных о неисправностях и способах их устранения(DTD) (1) Модуль данных содержит перечень Структура модуля данных о неисправностях и способах их устранения(DTD) (1) Модуль данных содержит перечень возможных неисправностей 3 -х типов: 1. Изолированная неисправность (Отказавшее устройство однозначно определено встроенной в изделие системой диагностики) 2. Обнаруженная неисправность (Перечень возможных отказавших устройство однозначно определен встроенной в изделие системой диагностики) 3. Наблюдаемая неисправность (Признак неисправности, наблюдаемый экипажем/техником) (2) Либо может содержать процедуру отыскания неисправного блока

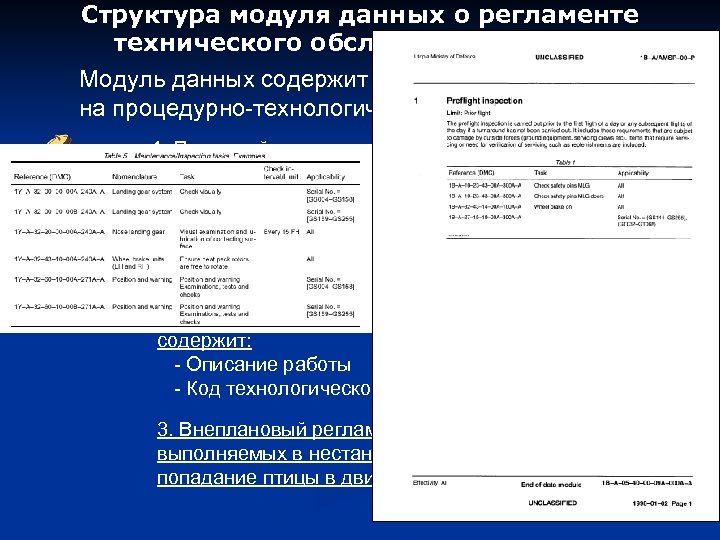

Структура модуля данных о регламенте технического обслуживания (DTD) Модуль данных содержит перечень работ (со Структура модуля данных о регламенте технического обслуживания (DTD) Модуль данных содержит перечень работ (со ссылками на процедурно-технологические модули) 3 -х типов: 1. Плановый регламент. Содержит набор записей, содержащих: - Периодичность выполнения - Описание работы - Код технологической карты 2. Линейный регламент. Содержит перечень работ, выполняемых в определенной ситуации. Перечень содержит: - Описание работы - Код технологической карты 3. Внеплановый регламент. Содержит перечень работ, выполняемых в нестандартных ситуациях (жесткая посадка, попадание птицы в двигатель, удар молнии по изделию)

СТРУКТУРА ЭЛЕКТРОННОЙ ЭКСПЛУАТАЦИОННОЙ ДОКУМЕНТАЦИИ ЭЭД ЭТП 1 А МД 2 ЭТП 2 А МД СТРУКТУРА ЭЛЕКТРОННОЙ ЭКСПЛУАТАЦИОННОЙ ДОКУМЕНТАЦИИ ЭЭД ЭТП 1 А МД 2 ЭТП 2 А МД N ЭТП N …… А МД 1 А МД 2 А МД N

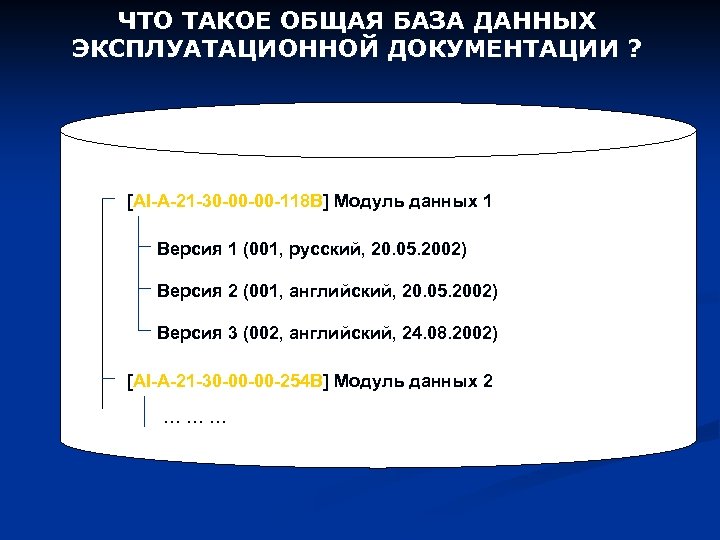

ЧТО ТАКОЕ ОБЩАЯ БАЗА ДАННЫХ ЭКСПЛУАТАЦИОННОЙ ДОКУМЕНТАЦИИ ? [AI-A-21 -30 -00 -00 -118 B] ЧТО ТАКОЕ ОБЩАЯ БАЗА ДАННЫХ ЭКСПЛУАТАЦИОННОЙ ДОКУМЕНТАЦИИ ? [AI-A-21 -30 -00 -00 -118 B] Модуль данных 1 Версия 1 (001, русский, 20. 05. 2002) Версия 2 (001, английский, 20. 05. 2002) Версия 3 (002, английский, 24. 08. 2002) [AI-A-21 -30 -00 -00 -254 B] Модуль данных 2 ………

ПРОЦЕСС ПОДГОТОВКИ ДОКУМЕНТАЦИИ Дополнить S 1000 D в соответствии с требованиями Заказчика Составить перечень ПРОЦЕСС ПОДГОТОВКИ ДОКУМЕНТАЦИИ Дополнить S 1000 D в соответствии с требованиями Заказчика Составить перечень информационных наборов Подготовить план-проспект (DMRL) Разработать модули данных CSDB Выгрузить документацию на изделие

МЕХАНИЗМЫ ПРОИЗВОДСТВА ТЕХНИЧЕСКИХ ПУБЛИКАЦИЙ Общая база данных эксплуатационной документации (CSDB) Модули данных в промежуточном МЕХАНИЗМЫ ПРОИЗВОДСТВА ТЕХНИЧЕСКИХ ПУБЛИКАЦИЙ Общая база данных эксплуатационной документации (CSDB) Модули данных в промежуточном формате • • • Обработка промежуточного формата Документация на бумаге Документация для сети Интернет Критерии формирования публикаций Электронная документация Конфигурация оборудования (код конфигурации) Язык Применяемость Диапазон дат Номер версии …

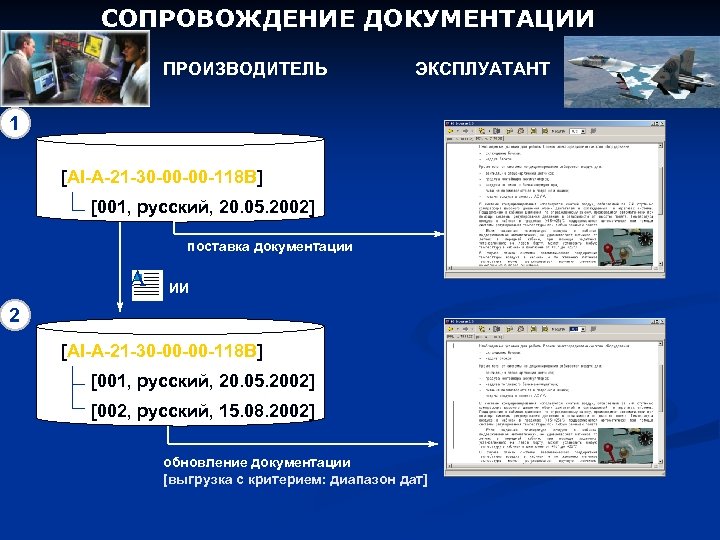

СОПРОВОЖДЕНИЕ ДОКУМЕНТАЦИИ ПРОИЗВОДИТЕЛЬ ЭКСПЛУАТАНТ 1 [AI-A-21 -30 -00 -00 -118 B] [001, русский, 20. СОПРОВОЖДЕНИЕ ДОКУМЕНТАЦИИ ПРОИЗВОДИТЕЛЬ ЭКСПЛУАТАНТ 1 [AI-A-21 -30 -00 -00 -118 B] [001, русский, 20. 05. 2002] поставка документации А ИИ 2 [AI-A-21 -30 -00 -00 -118 B] [001, русский, 20. 05. 2002] [002, русский, 15. 08. 2002] обновление документации [выгрузка с критерием: диапазон дат]

ВОПРОСЫ Контактная информация: Петров Андрей Владимирович НИЦ CALS-технологий «Прикладная логистика» Тел. (095) 955 -51 ВОПРОСЫ Контактная информация: Петров Андрей Владимирович НИЦ CALS-технологий «Прикладная логистика» Тел. (095) 955 -51 -37 E-mail: [email protected] ru
