ЭЛЕКТРОНИКА Подготовлено Степановым К. С. Полупроводниковые диоды ЭЛЕКТРОНИКА Подготовлено Степановым К. С. Полупроводниковые диоды

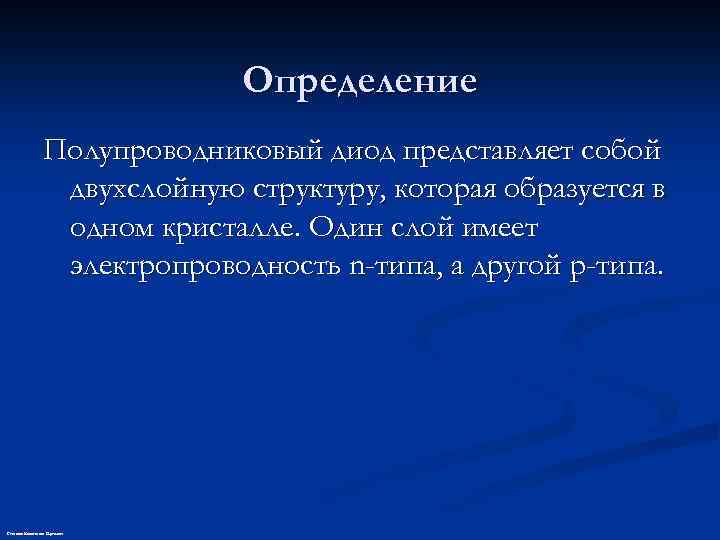

Определение Полупроводниковый диод представляет собой двухслойную структуру, которая образуется в одном кристалле. Один слой Определение Полупроводниковый диод представляет собой двухслойную структуру, которая образуется в одном кристалле. Один слой имеет электропроводность n-типа, а другой p-типа. 2 Степанов Константин Сергеевич

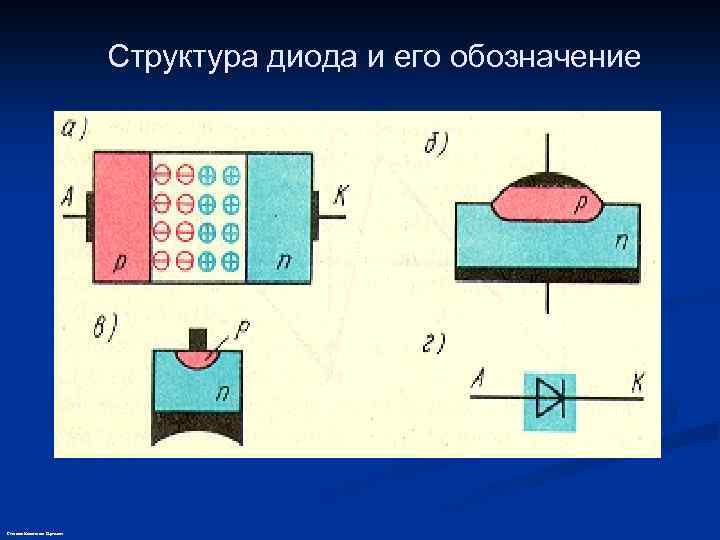

Структура диода и его обозначение 3 Степанов Константин Сергеевич Структура диода и его обозначение 3 Степанов Константин Сергеевич

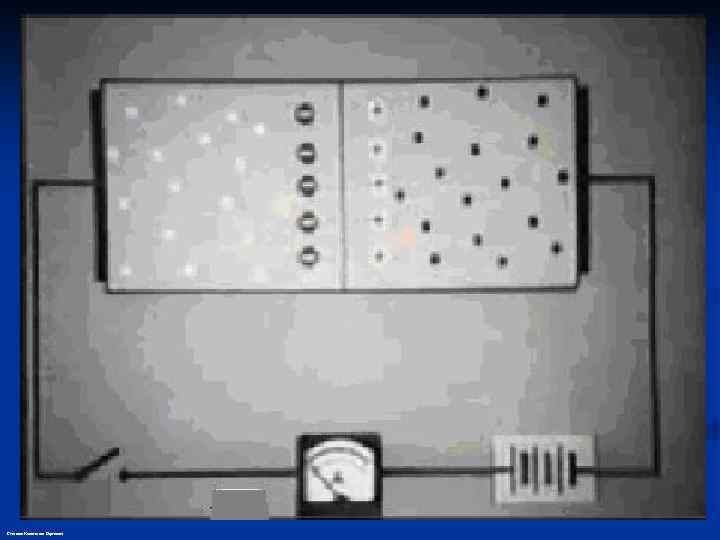

Степанов Константин Сергеевич Степанов Константин Сергеевич

Степанов Константин Сергеевич Степанов Константин Сергеевич

Вольтамперная характеристика диода 6 Степанов Константин Сергеевич Вольтамперная характеристика диода 6 Степанов Константин Сергеевич

Стабилизатор напряжения на основе стабилитрона 7 Степанов Константин Сергеевич Стабилизатор напряжения на основе стабилитрона 7 Степанов Константин Сергеевич

Стабилизатор напряжения на основе стабилитрона и ВАХ стабилитронов 1 -КС 133 А, 2 -КС Стабилизатор напряжения на основе стабилитрона и ВАХ стабилитронов 1 -КС 133 А, 2 -КС 156 А, 3 -КС 182 Ж, 4 -КС 212 Ж Степанов Константин Сергеевич

Вольтамперные характеристики 1— КС 133 А, 2—КС 156 А, 3—КС 182 Ж, 4—КС 212 Вольтамперные характеристики 1— КС 133 А, 2—КС 156 А, 3—КС 182 Ж, 4—КС 212 Ж 9 Степанов Константин Сергеевич

Варикап: обозначение и его вах Максимальная емкость варикапа составляет 5— 300 п. Ф 10 Варикап: обозначение и его вах Максимальная емкость варикапа составляет 5— 300 п. Ф 10 Степанов Константин Сергеевич

Степанов Константин Сергеевич Степанов Константин Сергеевич

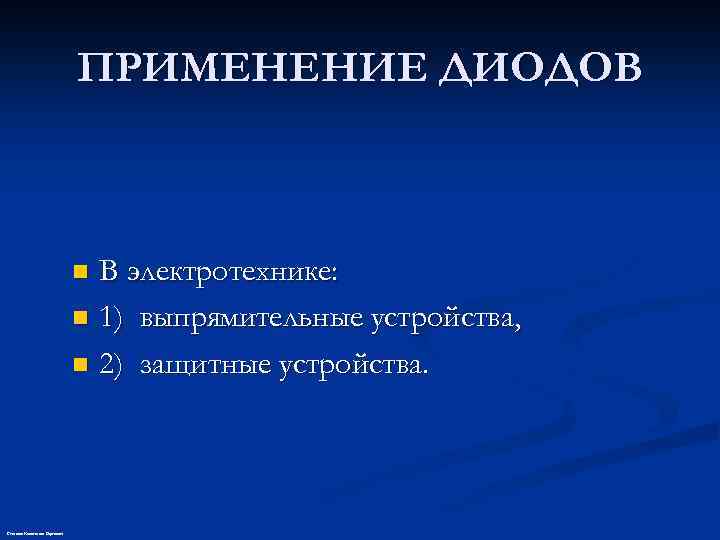

ПРИМЕНЕНИЕ ДИОДОВ В электротехнике: n 1) выпрямительные устройства, n 2) защитные устройства. n Степанов ПРИМЕНЕНИЕ ДИОДОВ В электротехнике: n 1) выпрямительные устройства, n 2) защитные устройства. n Степанов Константин Сергеевич

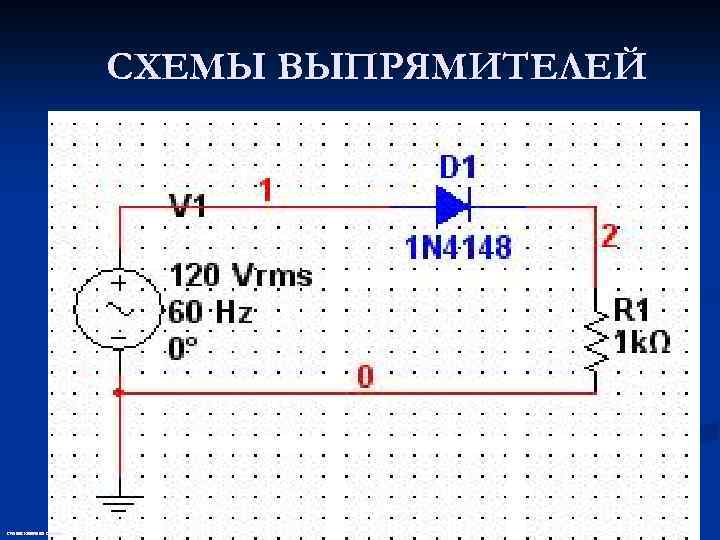

СХЕМЫ ВЫПРЯМИТЕЛЕЙ Степанов Константин Сергеевич СХЕМЫ ВЫПРЯМИТЕЛЕЙ Степанов Константин Сергеевич

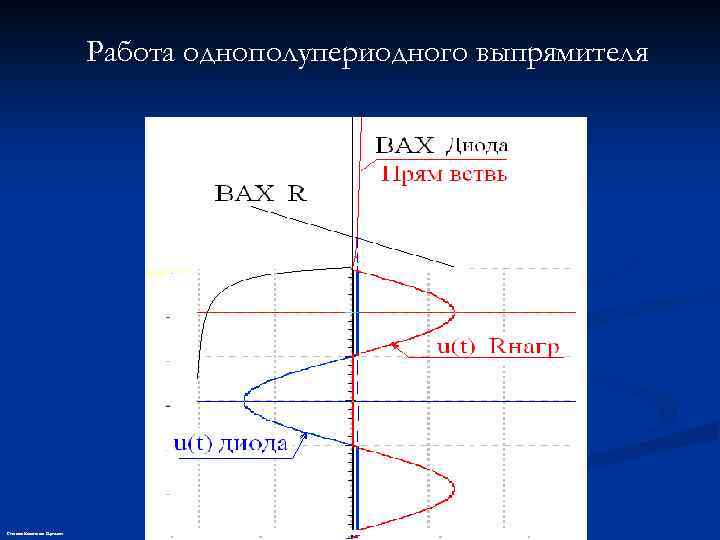

Работа однополупериодного выпрямителя Степанов Константин Сергеевич Работа однополупериодного выпрямителя Степанов Константин Сергеевич

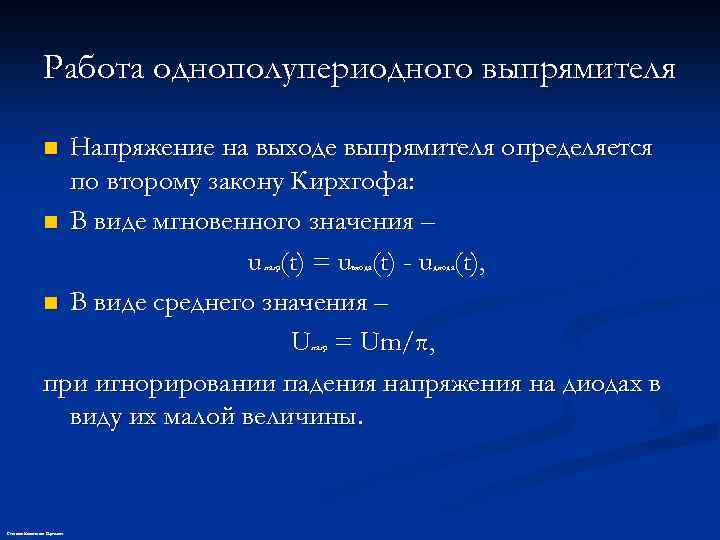

Работа однополупериодного выпрямителя Напряжение на выходе выпрямителя определяется по второму закону Кирхгофа: n В Работа однополупериодного выпрямителя Напряжение на выходе выпрямителя определяется по второму закону Кирхгофа: n В виде мгновенного значения – u (t) = u (t) - u (t), n В виде среднего значения – U = Um/π, при игнорировании падения напряжения на диодах в виду их малой величины. n нагр входа нагр Степанов Константин Сергеевич диода

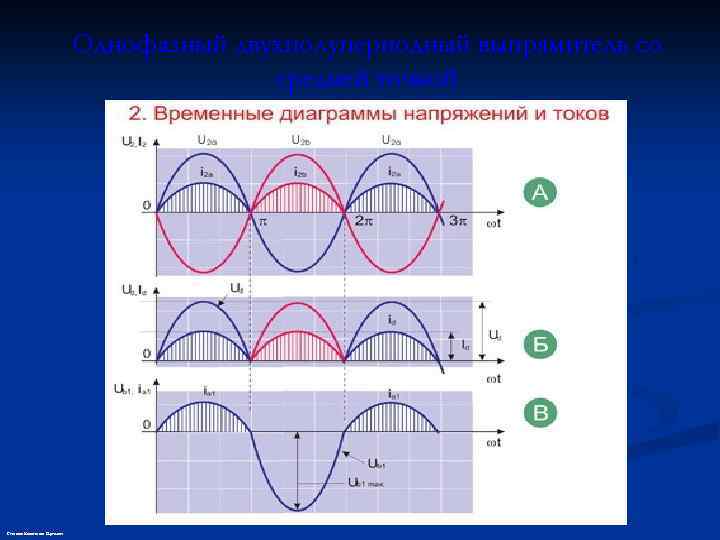

СХЕМЫ ВЫПРЯМИТЕЛЕЙ n Степанов Константин Сергеевич Однофазный двухполупериодный выпрямитель со средней точкой СХЕМЫ ВЫПРЯМИТЕЛЕЙ n Степанов Константин Сергеевич Однофазный двухполупериодный выпрямитель со средней точкой

Однофазный двухполупериодный выпрямитель со средней точкой Степанов Константин Сергеевич Однофазный двухполупериодный выпрямитель со средней точкой Степанов Константин Сергеевич

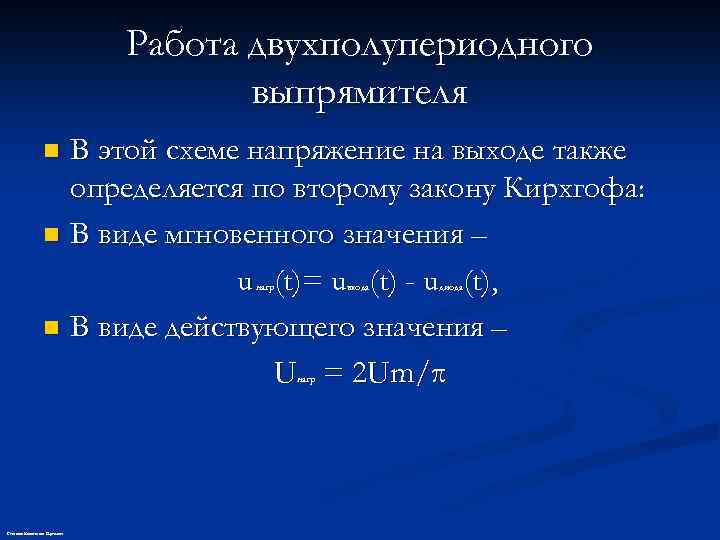

Работа двухполупериодного выпрямителя В этой схеме напряжение на выходе также определяется по второму закону Работа двухполупериодного выпрямителя В этой схеме напряжение на выходе также определяется по второму закону Кирхгофа: n В виде мгновенного значения – u (t)= u (t) - u (t), n В виде действующего значения – U = 2 Um/π n нагр входа нагр Степанов Константин Сергеевич диода

СХЕМЫ ВЫПРЯМИТЕЛЕЙ Степанов Константин Сергеевич СХЕМЫ ВЫПРЯМИТЕЛЕЙ Степанов Константин Сергеевич

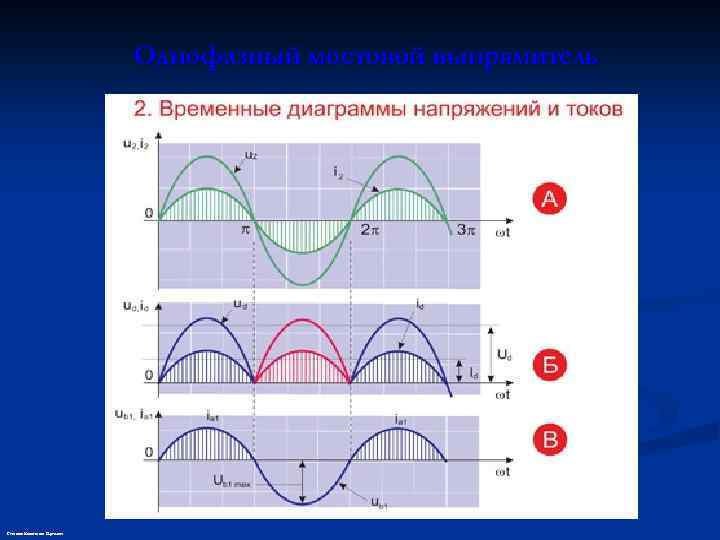

Однофазный мостовой выпрямитель Степанов Константин Сергеевич Однофазный мостовой выпрямитель Степанов Константин Сергеевич

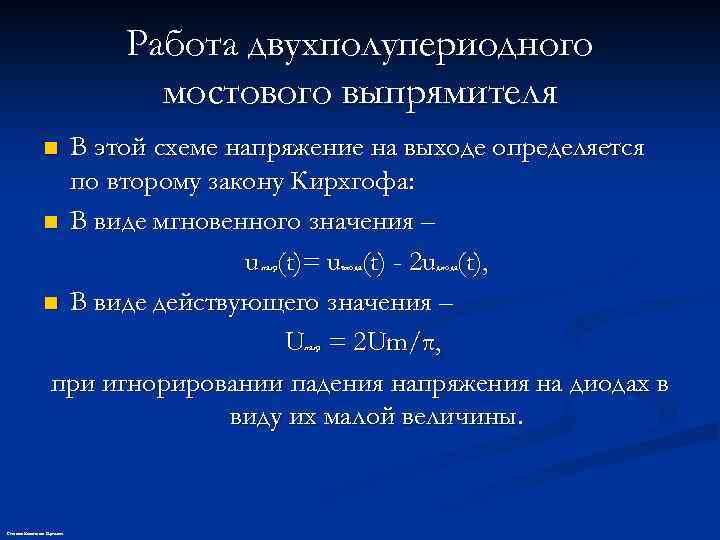

Работа двухполупериодного мостового выпрямителя В этой схеме напряжение на выходе определяется по второму закону Работа двухполупериодного мостового выпрямителя В этой схеме напряжение на выходе определяется по второму закону Кирхгофа: n В виде мгновенного значения – u (t)= u (t) - 2 u (t), n В виде действующего значения – U = 2 Um/π, при игнорировании падения напряжения на диодах в виду их малой величины. n нагр входа нагр Степанов Константин Сергеевич диода

СХЕМЫ ВЫПРЯМИТЕЛЕЙ Степанов Константин Сергеевич СХЕМЫ ВЫПРЯМИТЕЛЕЙ Степанов Константин Сергеевич

Частота пульсаций f 1 п = 3 fс Степанов Константин Сергеевич Частота пульсаций f 1 п = 3 fс Степанов Константин Сергеевич

СХЕМЫ ВЫПРЯМИТЕЛЕЙ Степанов Константин Сергеевич СХЕМЫ ВЫПРЯМИТЕЛЕЙ Степанов Константин Сергеевич

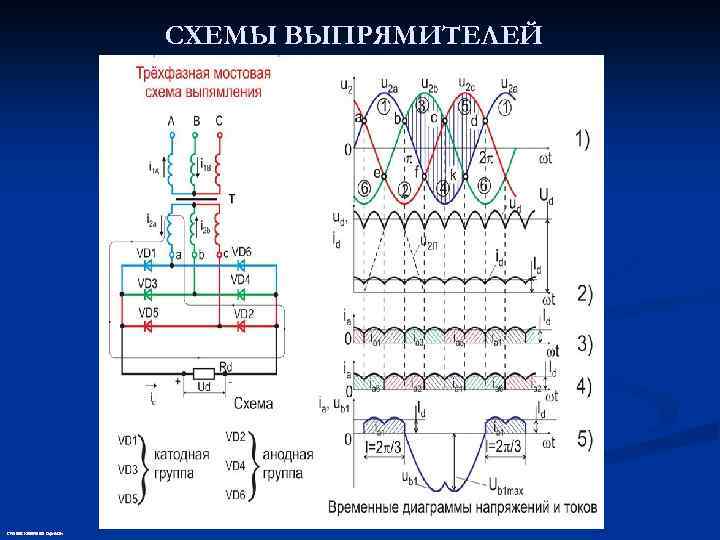

Трехфазная мостовая схема управления n Постоянная составляющая в этой схеме достаточно велика , тогда Трехфазная мостовая схема управления n Постоянная составляющая в этой схеме достаточно велика , тогда Ud 0 =0, 955 Uл m , где: U 2 – действующее значение линейного напряжения на входе выпрямителя, m – число фаз выпрямителя. Uл m - амплитудное значение линейного напряжения Амплитуды пульсаций гармоник – малы, а частота пульсаций их велика Um 1 = 0, 055 Uл m (частота f 1 п = 6 fс ) Um 2 = 0, 013 Uл m (частота f 2 п = 12 fс ) Степанов Константин Сергеевич

Благодарю за внимание Степанов Константин Сергеевич Благодарю за внимание Степанов Константин Сергеевич
