Семинар_1.pptx

  • Количество слайдов: 28

Электроника и схемотехника Семинар № 1. Тема: Асинхронные RSтриггеры. Электроника и схемотехника Семинар № 1. Тема: Асинхронные RSтриггеры.

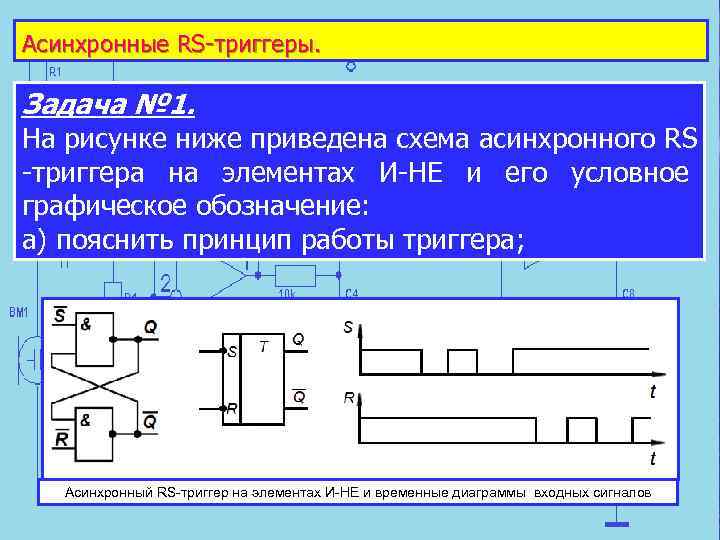

Асинхронные RS-триггеры. Задача № 1. На рисунке ниже приведена схема асинхронного RS -триггера на Асинхронные RS-триггеры. Задача № 1. На рисунке ниже приведена схема асинхронного RS -триггера на элементах И-НЕ и его условное графическое обозначение: а) пояснить принцип работы триггера; Асинхронный RS-триггер на элементах И-НЕ и временные диаграммы входных сигналов

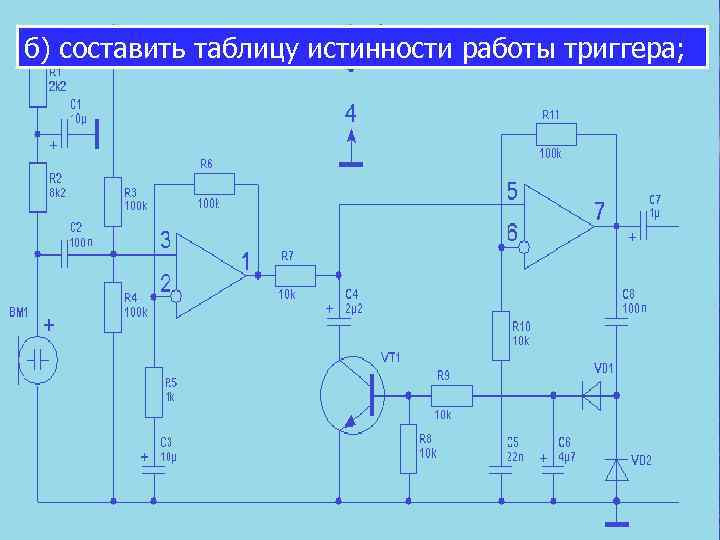

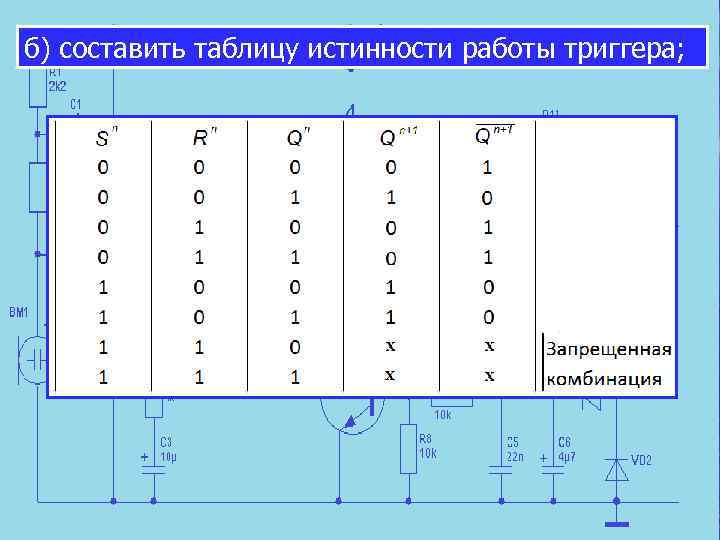

б) составить таблицу истинности работы триггера; б) составить таблицу истинности работы триггера;

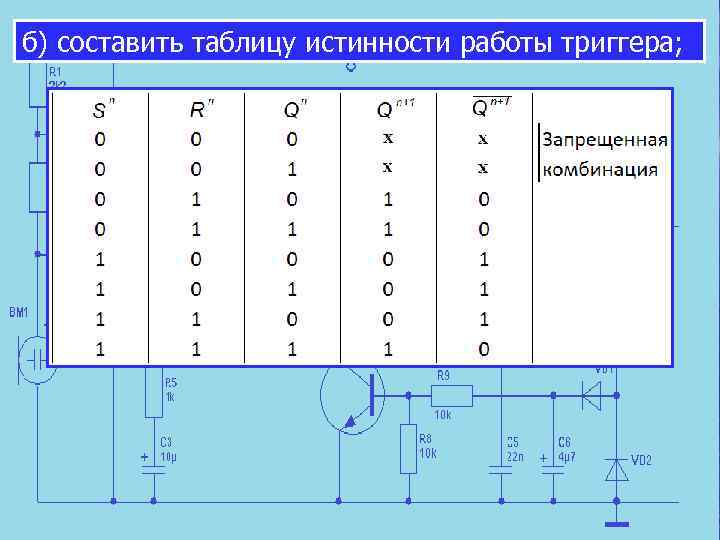

б) составить таблицу истинности работы триггера; б) составить таблицу истинности работы триггера;

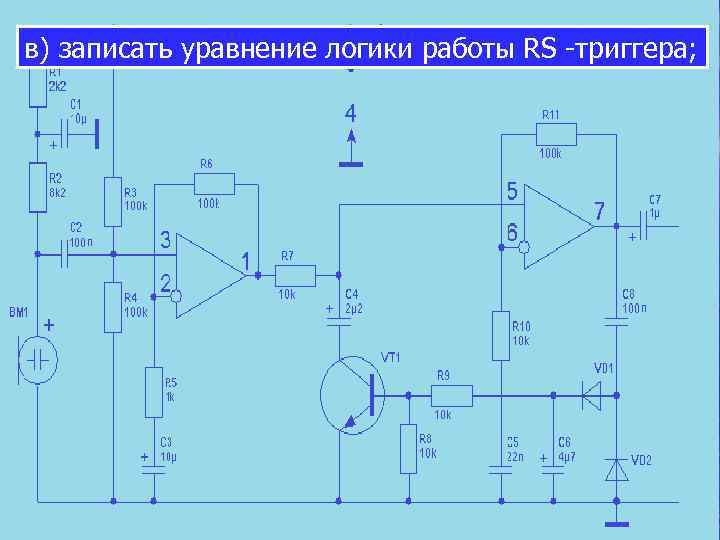

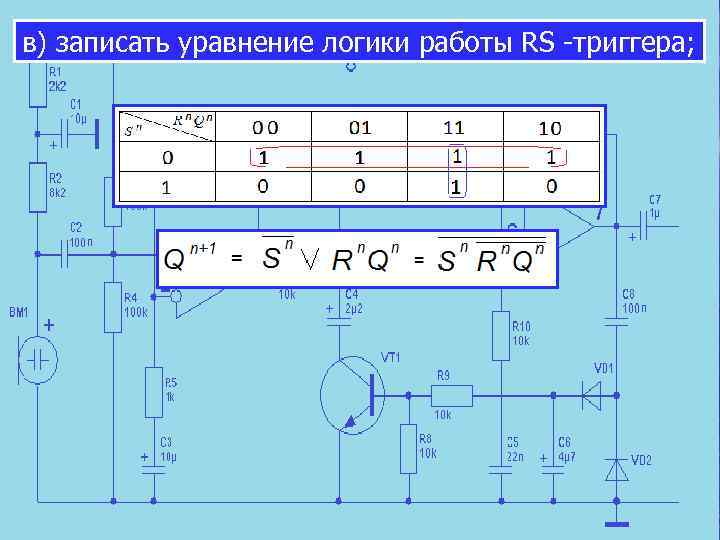

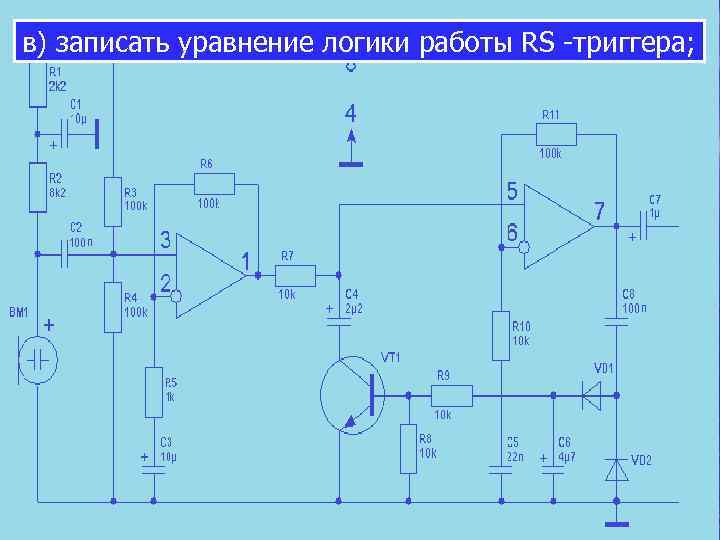

в) записать уравнение логики работы RS -триггера; в) записать уравнение логики работы RS -триггера;

в) записать уравнение логики работы RS -триггера; в) записать уравнение логики работы RS -триггера;

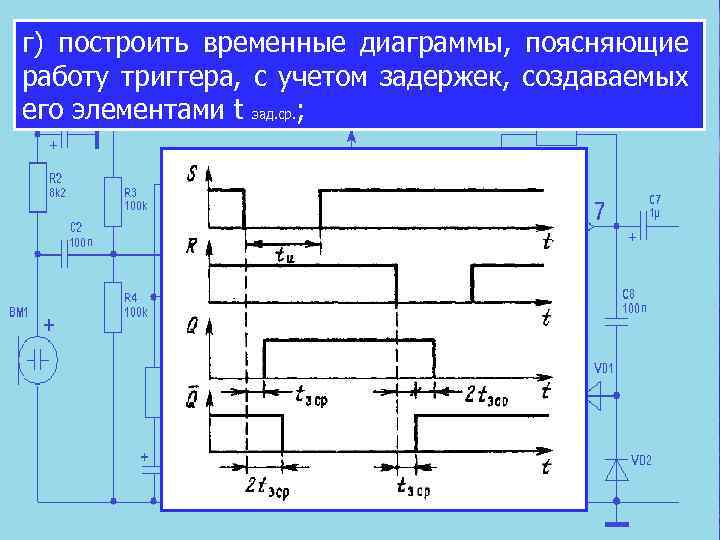

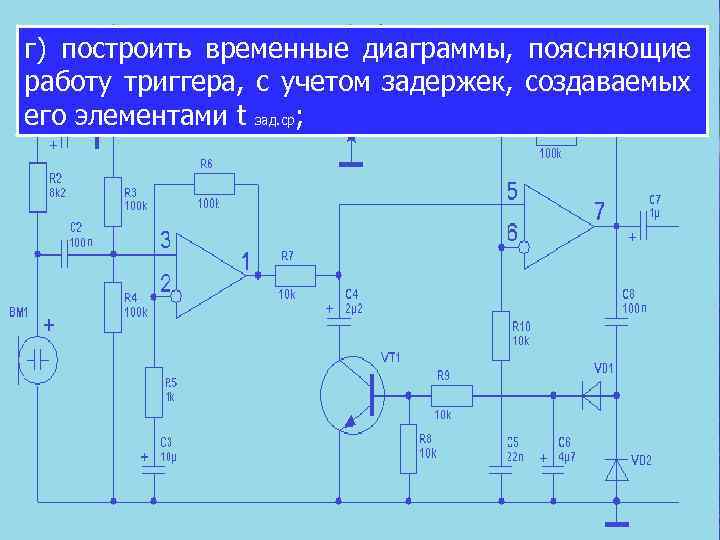

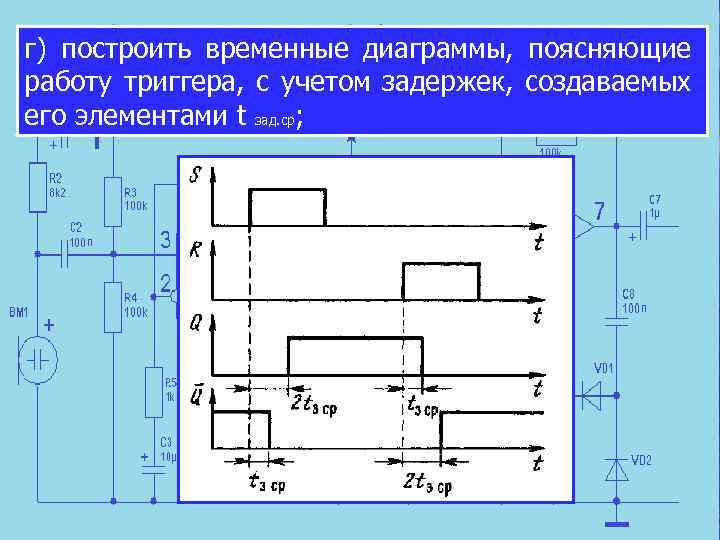

г) построить временные диаграммы, поясняющие работу триггера, с учетом задержек, создаваемых его элементами t г) построить временные диаграммы, поясняющие работу триггера, с учетом задержек, создаваемых его элементами t зад. ср. ;

г) построить временные диаграммы, поясняющие работу триггера, с учетом задержек, создаваемых его элементами t г) построить временные диаграммы, поясняющие работу триггера, с учетом задержек, создаваемых его элементами t зад. ср. ;

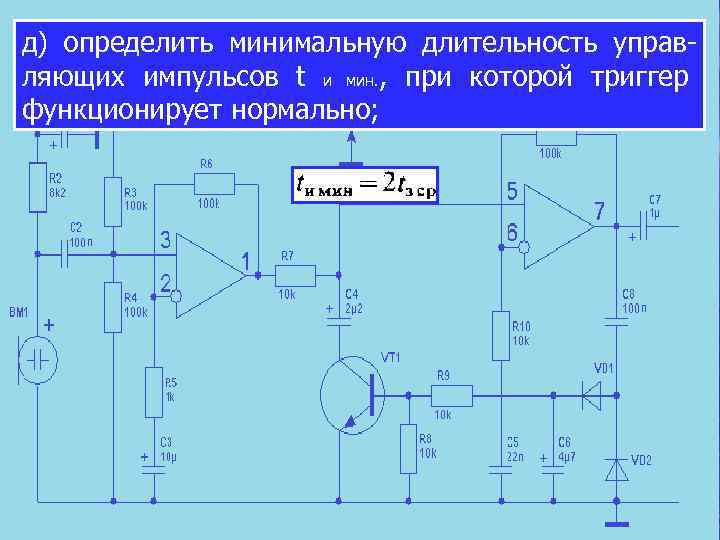

д) определить минимальную длительность управляющих импульсов t и мин. , при которой триггер функционирует д) определить минимальную длительность управляющих импульсов t и мин. , при которой триггер функционирует нормально;

д) определить минимальную длительность управляющих импульсов t и мин. , при которой триггер функционирует д) определить минимальную длительность управляющих импульсов t и мин. , при которой триггер функционирует нормально;

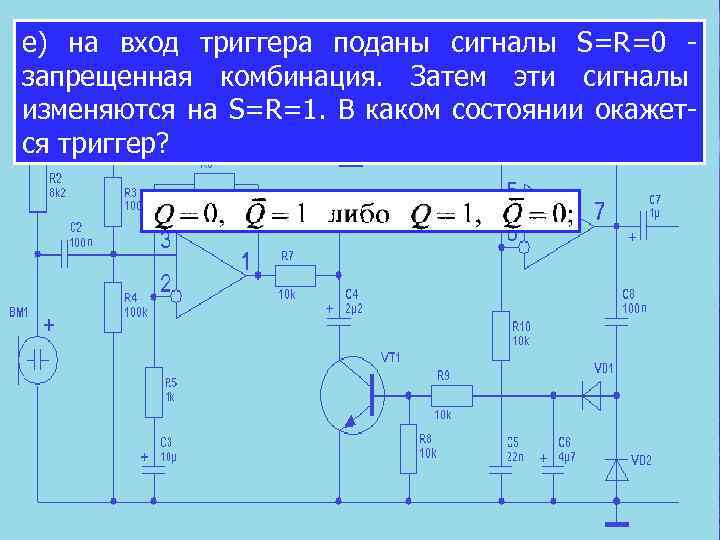

е) на вход триггера поданы сигналы S=R=0 запрещенная комбинация. Затем эти сигналы изменяются на е) на вход триггера поданы сигналы S=R=0 запрещенная комбинация. Затем эти сигналы изменяются на S=R=1. В каком состоянии окажется триггер?

е) на вход триггера поданы сигналы S=R=0 запрещенная комбинация. Затем эти сигналы изменяются на е) на вход триггера поданы сигналы S=R=0 запрещенная комбинация. Затем эти сигналы изменяются на S=R=1. В каком состоянии окажется триггер?

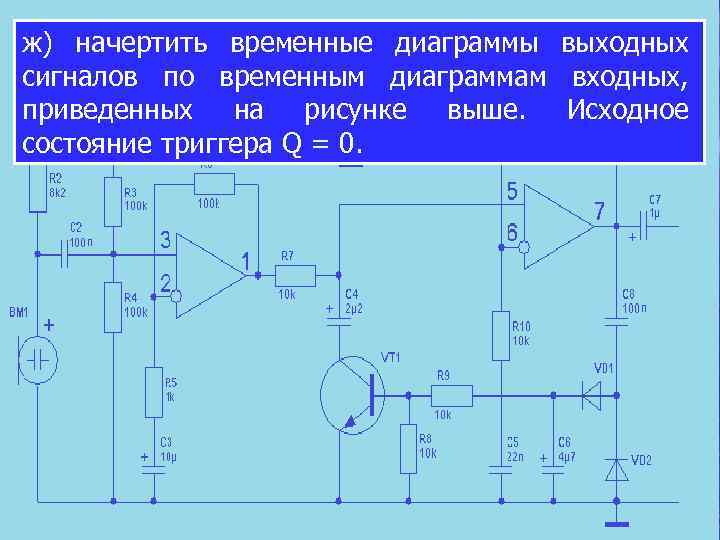

ж) начертить временные диаграммы выходных сигналов по временным диаграммам входных, приведенных на рисунке выше. ж) начертить временные диаграммы выходных сигналов по временным диаграммам входных, приведенных на рисунке выше. Исходное состояние триггера Q = 0.

ж) начертить временные диаграммы выходных сигналов по временным диаграммам входных, приведенных на рисунке выше. ж) начертить временные диаграммы выходных сигналов по временным диаграммам входных, приведенных на рисунке выше. Исходное состояние триггера Q = 0.

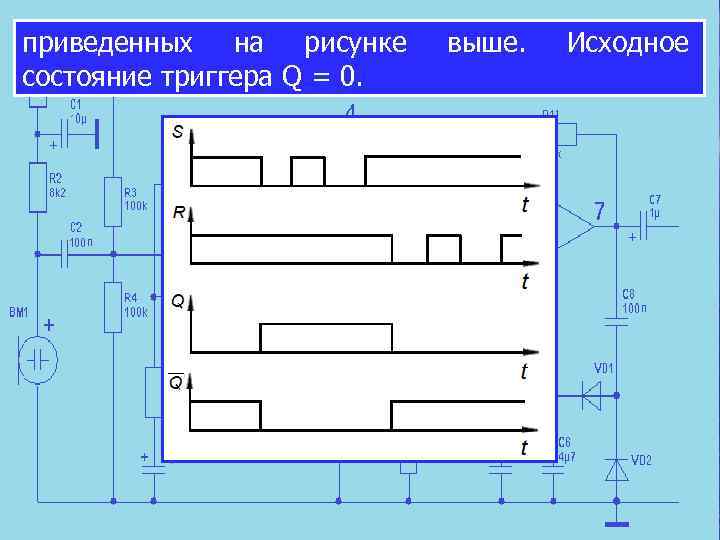

приведенных на рисунке состояние триггера Q = 0. выше. Исходное приведенных на рисунке состояние триггера Q = 0. выше. Исходное

Задача № 2. На рисунке ниже приведена схема асинхронного RS -триггера на элементах ИЛИ-HE Задача № 2. На рисунке ниже приведена схема асинхронного RS -триггера на элементах ИЛИ-HE и его условное графическое обозначение; а) пояснить принцип работы триггера; Асинхронный RS-триггер на элементах ИЛИ-НЕ и временные диаграммы входных сигналов

б) составить таблицу истинности работы триггера; б) составить таблицу истинности работы триггера;

б) составить таблицу истинности работы триггера; б) составить таблицу истинности работы триггера;

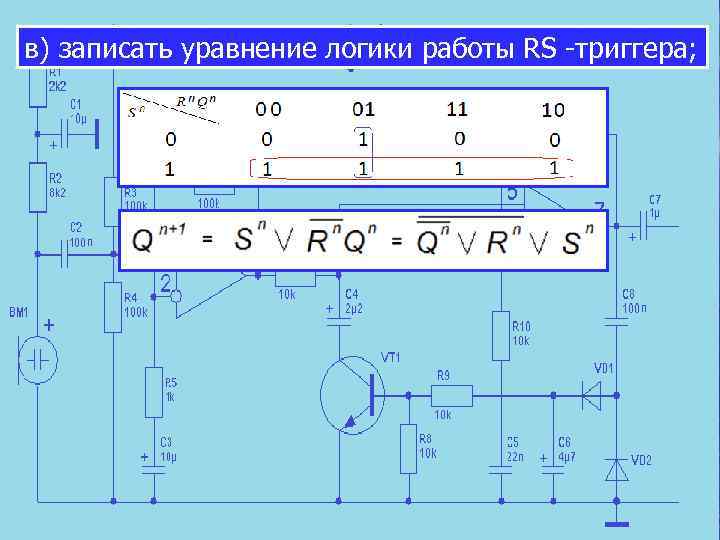

в) записать уравнение логики работы RS -триггера; в) записать уравнение логики работы RS -триггера;

в) записать уравнение логики работы RS -триггера; в) записать уравнение логики работы RS -триггера;

г) построить временные диаграммы, поясняющие работу триггера, с учетом задержек, создаваемых его элементами t г) построить временные диаграммы, поясняющие работу триггера, с учетом задержек, создаваемых его элементами t зад. ср;

г) построить временные диаграммы, поясняющие работу триггера, с учетом задержек, создаваемых его элементами t г) построить временные диаграммы, поясняющие работу триггера, с учетом задержек, создаваемых его элементами t зад. ср;

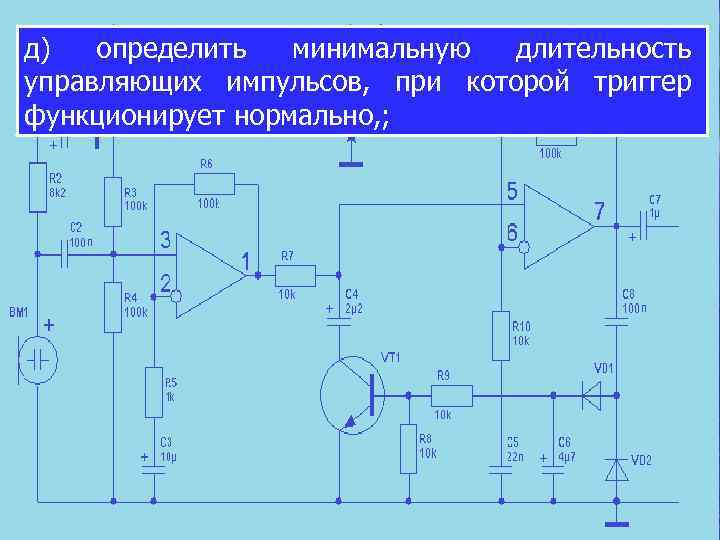

д) определить минимальную длительность управляющих импульсов, при которой триггер функционирует нормально, ; д) определить минимальную длительность управляющих импульсов, при которой триггер функционирует нормально, ;

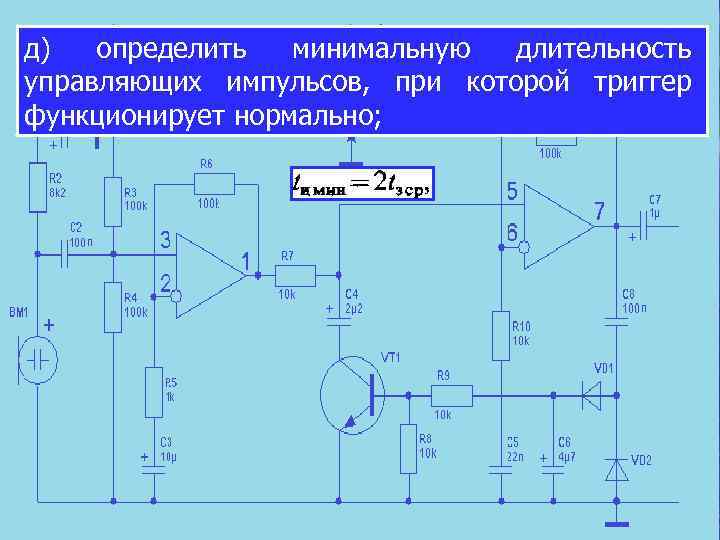

д) определить минимальную длительность управляющих импульсов, при которой триггер функционирует нормально; д) определить минимальную длительность управляющих импульсов, при которой триггер функционирует нормально;

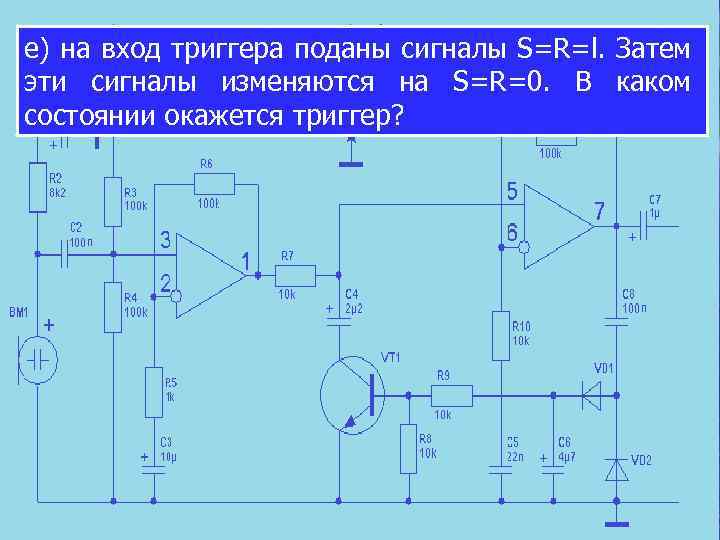

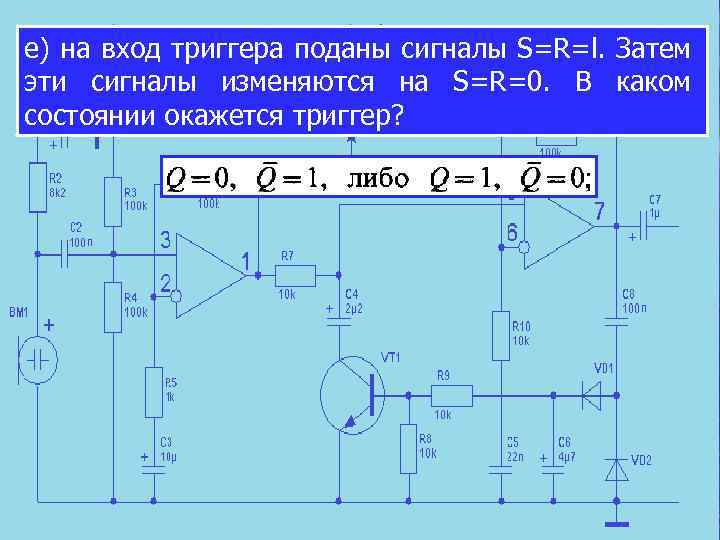

е) на вход триггера поданы сигналы S=R=l. Затем эти сигналы изменяются на S=R=0. В е) на вход триггера поданы сигналы S=R=l. Затем эти сигналы изменяются на S=R=0. В каком состоянии окажется триггер?

е) на вход триггера поданы сигналы S=R=l. Затем эти сигналы изменяются на S=R=0. В е) на вход триггера поданы сигналы S=R=l. Затем эти сигналы изменяются на S=R=0. В каком состоянии окажется триггер?

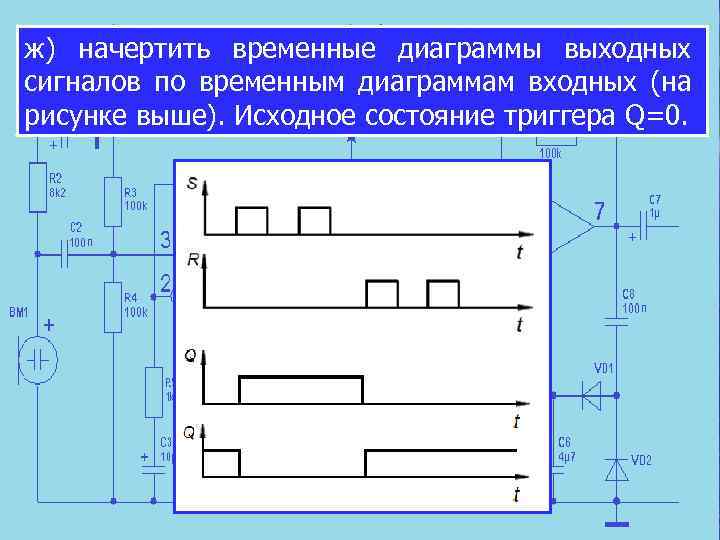

ж) начертить временные диаграммы выходных сигналов по временным диаграммам входных (на рисунке выше). Исходное ж) начертить временные диаграммы выходных сигналов по временным диаграммам входных (на рисунке выше). Исходное состояние триггера Q=0.

ж) начертить временные диаграммы выходных сигналов по временным диаграммам входных (на рисунке выше). Исходное ж) начертить временные диаграммы выходных сигналов по временным диаграммам входных (на рисунке выше). Исходное состояние триггера Q=0.
