Elektronik Devreler Electronics for scientists physical principles

Elektronik Devreler Electronics for scientists : physical principles with applications to instrumentation TK 7870/D 47 De Sa, A. ed. H. Ahmed, P. J. Spreadbury TK 7815/A 53 https: //sites. google. com/site/sezginalsan/ Prof. Dr. Sezgin ALSAN OPAMP devreleri 1

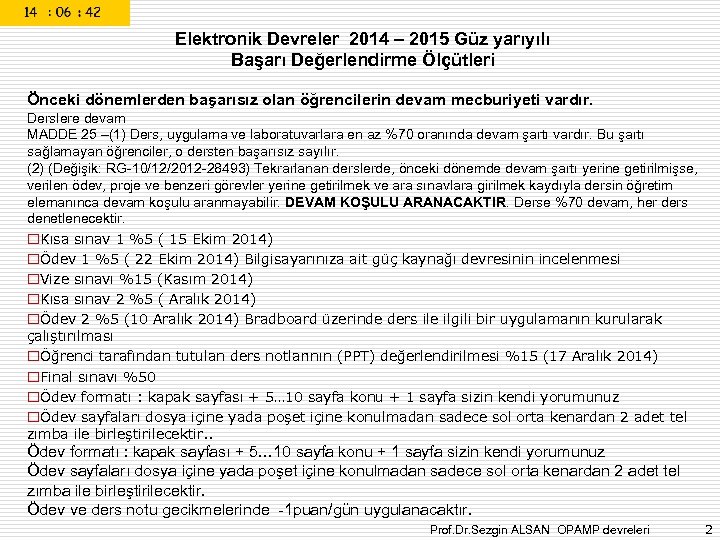

Elektronik Devreler 2014 – 2015 Güz yarıyılı Başarı Değerlendirme Ölçütleri Önceki dönemlerden başarısız olan öğrencilerin devam mecburiyeti vardır. Derslere devam MADDE 25 –(1) Ders, uygulama ve laboratuvarlara en az %70 oranında devam şartı vardır. Bu şartı sağlamayan öğrenciler, o dersten başarısız sayılır. (2) (Değişik: RG-10/12/2012 -28493) Tekrarlanan derslerde, önceki dönemde devam şartı yerine getirilmişse, verilen ödev, proje ve benzeri görevler yerine getirilmek ve ara sınavlara girilmek kaydıyla dersin öğretim elemanınca devam koşulu aranmayabilir. DEVAM KOŞULU ARANACAKTIR. Derse %70 devam, her ders denetlenecektir. o. Kısa sınav 1 %5 ( 15 Ekim 2014) oÖdev 1 %5 ( 22 Ekim 2014) Bilgisayarınıza ait güç kaynağı devresinin incelenmesi o. Vize sınavı %15 (Kasım 2014) o. Kısa sınav 2 %5 ( Aralık 2014) oÖdev 2 %5 (10 Aralık 2014) Bradboard üzerinde ders ile ilgili bir uygulamanın kurularak çalıştırılması oÖğrenci tarafından tutulan ders notlarının (PPT) değerlendirilmesi %15 (17 Aralık 2014) o. Final sınavı %50 oÖdev formatı : kapak sayfası + 5… 10 sayfa konu + 1 sayfa sizin kendi yorumunuz oÖdev sayfaları dosya içine yada poşet içine konulmadan sadece sol orta kenardan 2 adet tel zımba ile birleştirilecektir. . Ödev formatı : kapak sayfası + 5… 10 sayfa konu + 1 sayfa sizin kendi yorumunuz Ödev sayfaları dosya içine yada poşet içine konulmadan sadece sol orta kenardan 2 adet tel zımba ile birleştirilecektir. Ödev ve ders notu gecikmelerinde -1 puan/gün uygulanacaktır. Prof. Dr. Sezgin ALSAN OPAMP devreleri 2

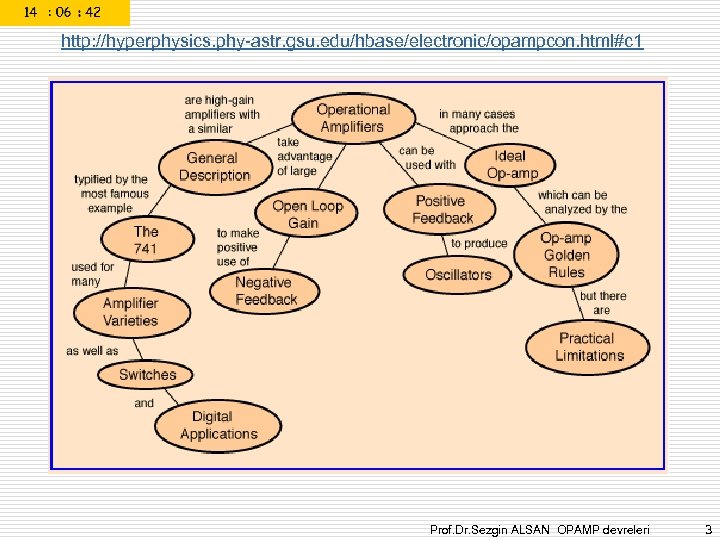

http: //hyperphysics. phy-astr. gsu. edu/hbase/electronic/opampcon. html#c 1 Prof. Dr. Sezgin ALSAN OPAMP devreleri 3

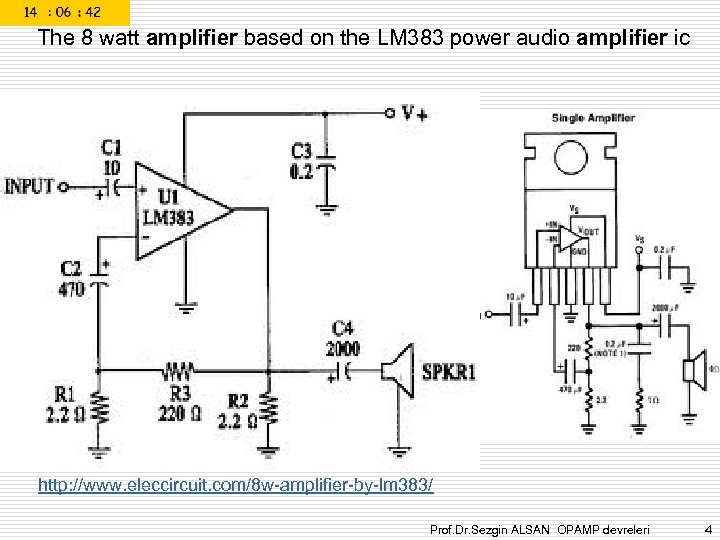

The 8 watt amplifier based on the LM 383 power audio amplifier ic http: //www. eleccircuit. com/8 w-amplifier-by-lm 383/ Prof. Dr. Sezgin ALSAN OPAMP devreleri 4

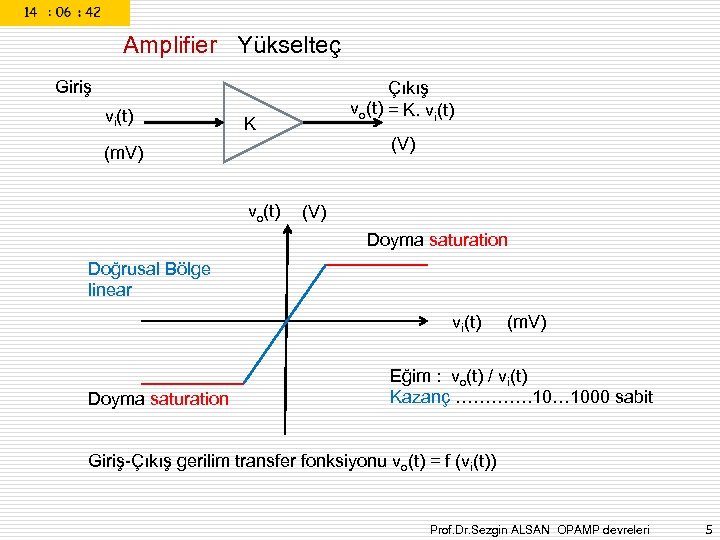

Amplifier Yükselteç Giriş vi(t) K Çıkış vo(t) = K. vi(t) (V) (m. V) vo(t) (V) Doyma saturation Doğrusal Bölge linear vi(t) Doyma saturation (m. V) Eğim : vo(t) / vi(t) Kazanç …………. 10… 1000 sabit Giriş-Çıkış gerilim transfer fonksiyonu vo(t) = f (vi(t)) Prof. Dr. Sezgin ALSAN OPAMP devreleri 5

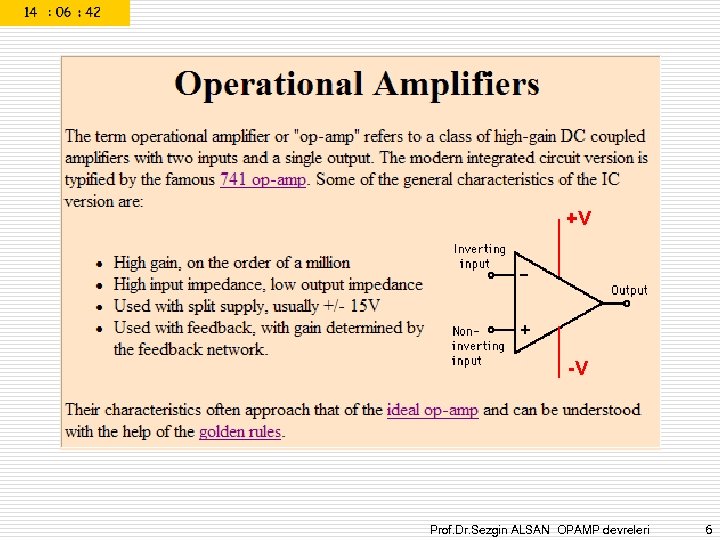

+V -V Prof. Dr. Sezgin ALSAN OPAMP devreleri 6

Prof. Dr. Sezgin ALSAN OPAMP devreleri 7

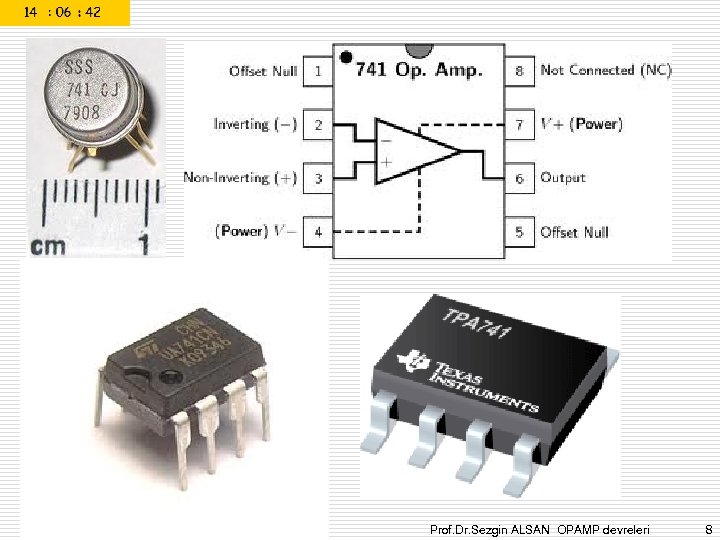

Prof. Dr. Sezgin ALSAN OPAMP devreleri 8

Prof. Dr. Sezgin ALSAN OPAMP devreleri 9

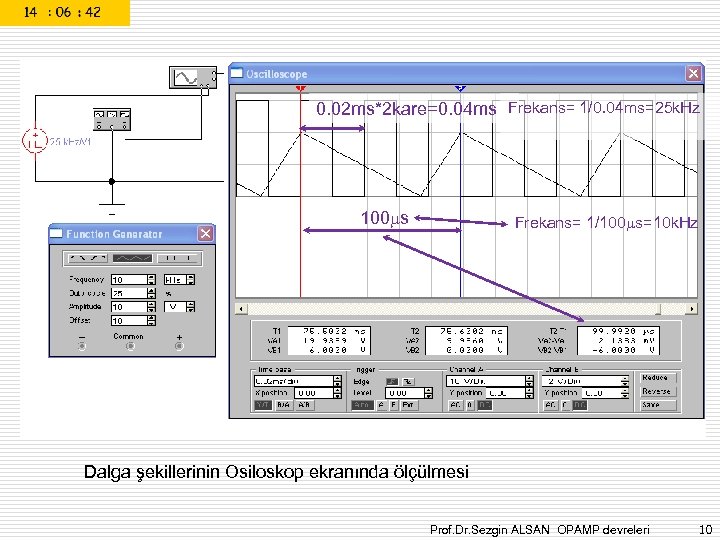

0. 02 ms*2 kare=0. 04 ms Frekans= 1/0. 04 ms=25 k. Hz 100 s Frekans= 1/100 s=10 k. Hz Dalga şekillerinin Osiloskop ekranında ölçülmesi Prof. Dr. Sezgin ALSAN OPAMP devreleri 10

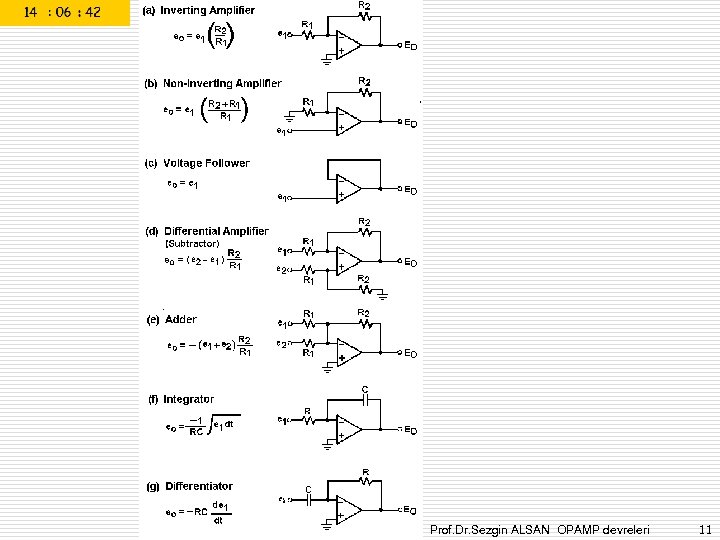

Prof. Dr. Sezgin ALSAN OPAMP devreleri 11

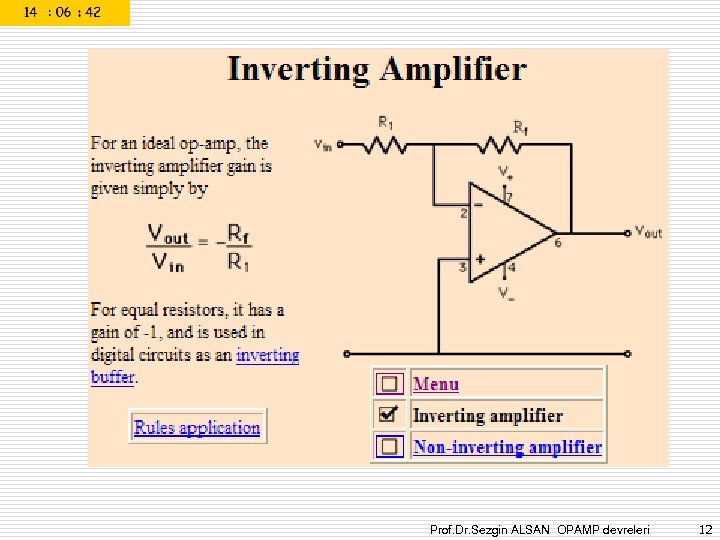

Prof. Dr. Sezgin ALSAN OPAMP devreleri 12

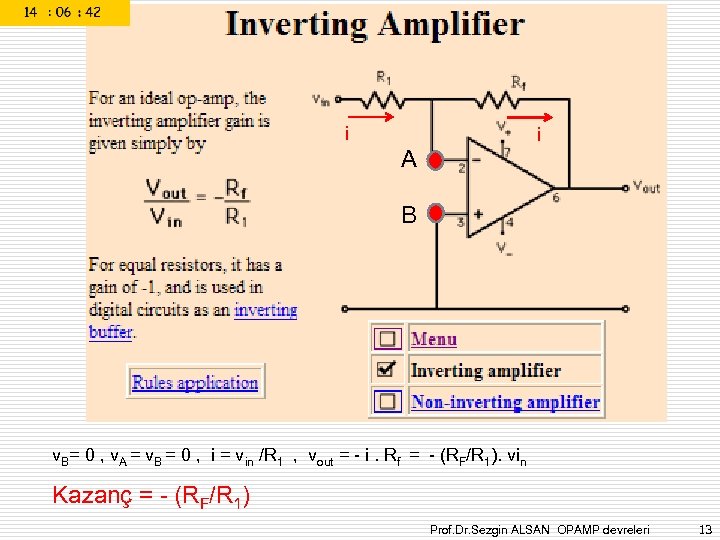

i i A B v. B= 0 , v. A = v. B = 0 , i = vin /R 1 , vout = - i. Rf = - (RF/R 1). vin Kazanç = - (RF/R 1) Prof. Dr. Sezgin ALSAN OPAMP devreleri 13

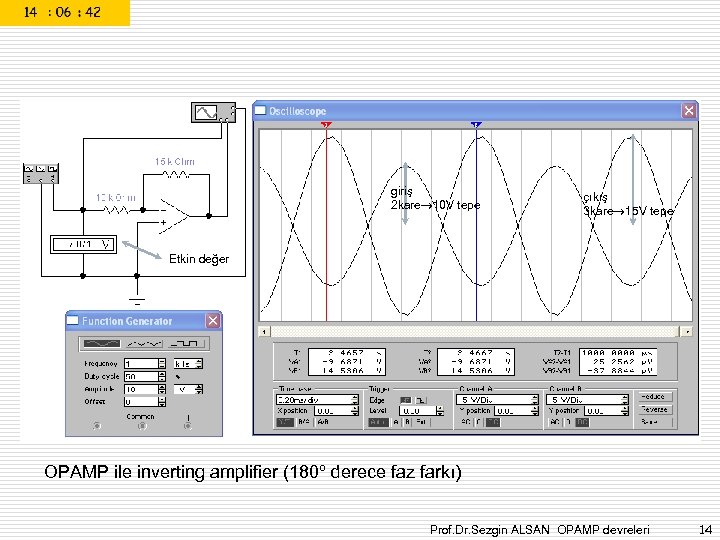

giriş 2 kare 10 V tepe çıkış 3 kare 15 V tepe Etkin değer OPAMP ile inverting amplifier (180º derece faz farkı) Prof. Dr. Sezgin ALSAN OPAMP devreleri 14

A v. A= vin , v. A = R 1/(RF+R 1). vout = (RF+R 1)/R 1. vin Kazanç = 1 + RF/R 1 Prof. Dr. Sezgin ALSAN OPAMP devreleri 15

Prof. Dr. Sezgin ALSAN OPAMP devreleri 16

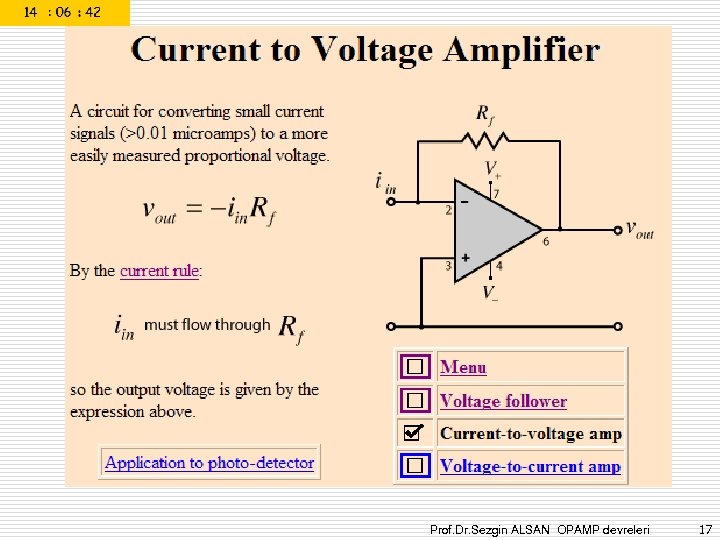

Prof. Dr. Sezgin ALSAN OPAMP devreleri 17

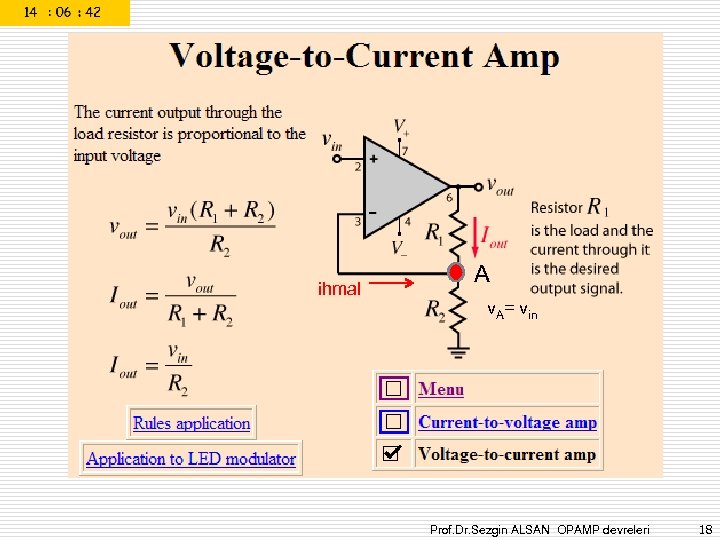

ihmal A v. A= vin Prof. Dr. Sezgin ALSAN OPAMP devreleri 18

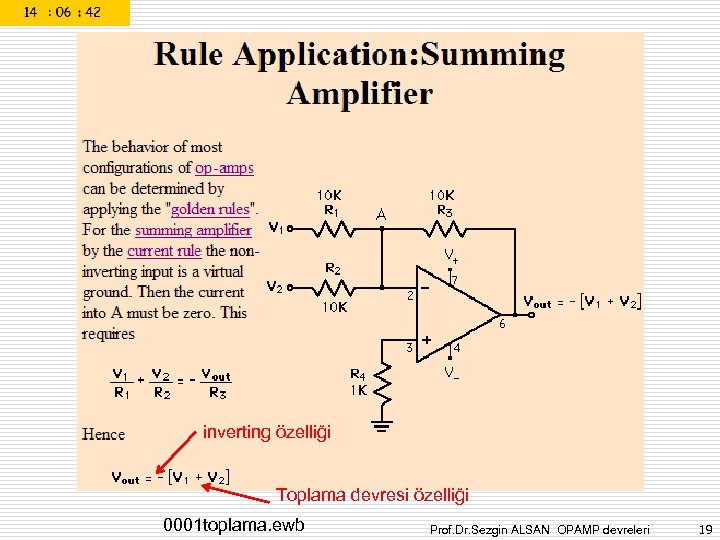

inverting özelliği Toplama devresi özelliği 0001 toplama. ewb Prof. Dr. Sezgin ALSAN OPAMP devreleri 19

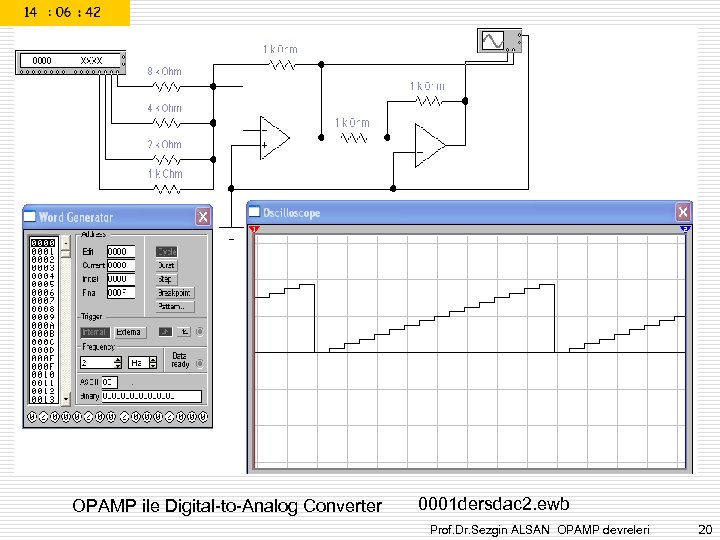

OPAMP ile Digital-to-Analog Converter 0001 dersdac 2. ewb Prof. Dr. Sezgin ALSAN OPAMP devreleri 20

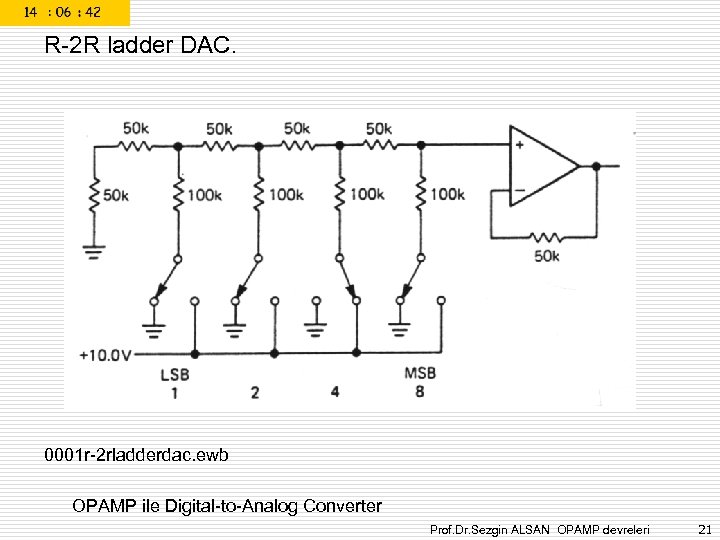

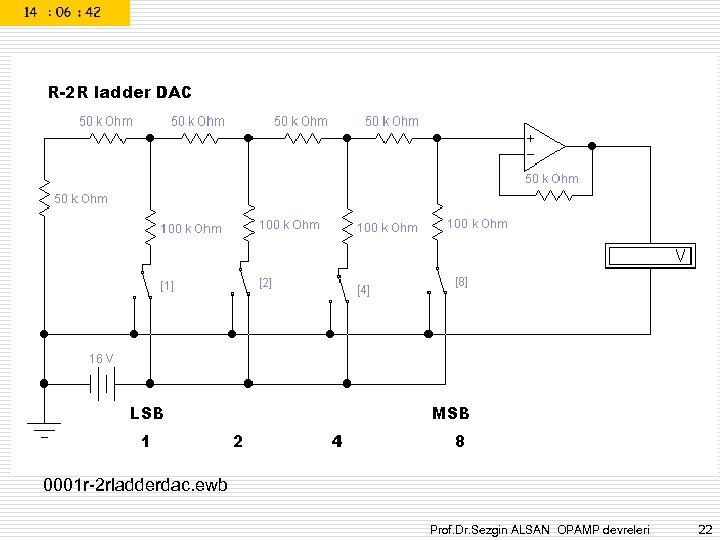

R-2 R ladder DAC. 0001 r-2 rladderdac. ewb OPAMP ile Digital-to-Analog Converter Prof. Dr. Sezgin ALSAN OPAMP devreleri 21

0001 r-2 rladderdac. ewb Prof. Dr. Sezgin ALSAN OPAMP devreleri 22

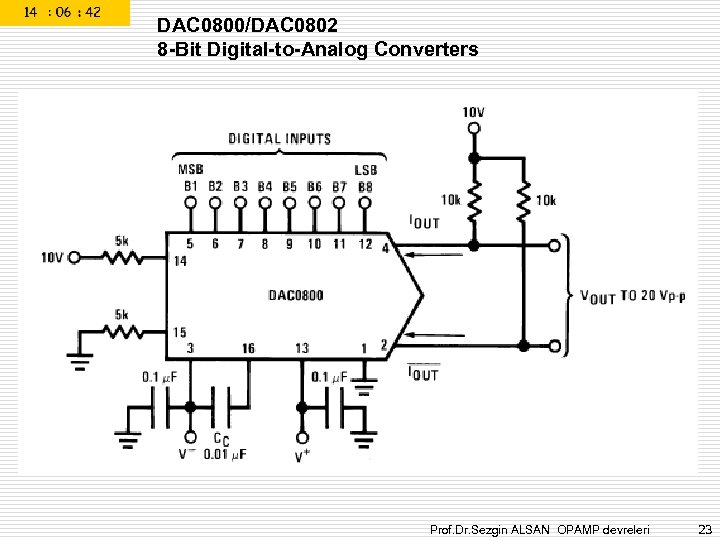

DAC 0800/DAC 0802 8 -Bit Digital-to-Analog Converters Prof. Dr. Sezgin ALSAN OPAMP devreleri 23

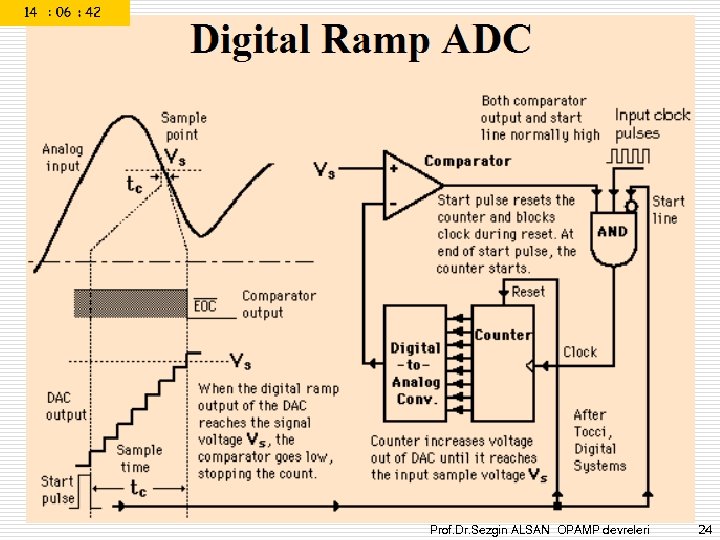

Prof. Dr. Sezgin ALSAN OPAMP devreleri 24

Prof. Dr. Sezgin ALSAN OPAMP devreleri 25

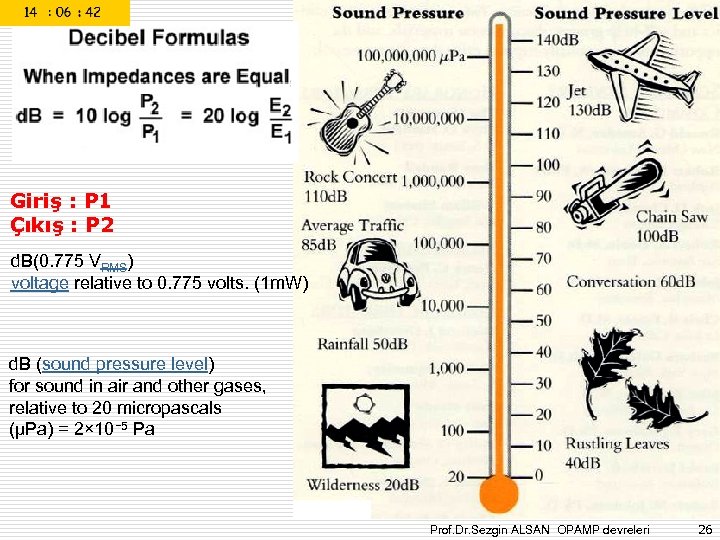

Giriş : P 1 Çıkış : P 2 d. B(0. 775 VRMS) voltage relative to 0. 775 volts. (1 m. W) d. B (sound pressure level) for sound in air and other gases, relative to 20 micropascals (μPa) = 2× 10− 5 Pa Prof. Dr. Sezgin ALSAN OPAMP devreleri 26

Prof. Dr. Sezgin ALSAN OPAMP devreleri 27

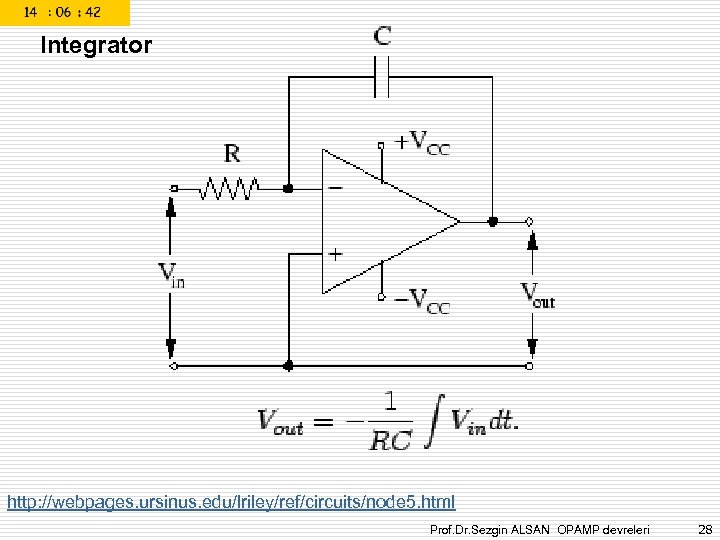

Integrator http: //webpages. ursinus. edu/lriley/ref/circuits/node 5. html Prof. Dr. Sezgin ALSAN OPAMP devreleri 28

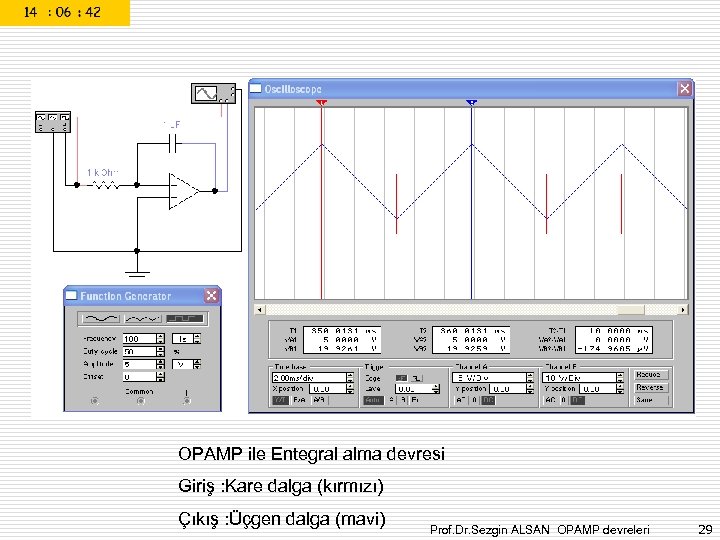

OPAMP ile Entegral alma devresi Giriş : Kare dalga (kırmızı) Çıkış : Üçgen dalga (mavi) Prof. Dr. Sezgin ALSAN OPAMP devreleri 29

Prof. Dr. Sezgin ALSAN OPAMP devreleri 30

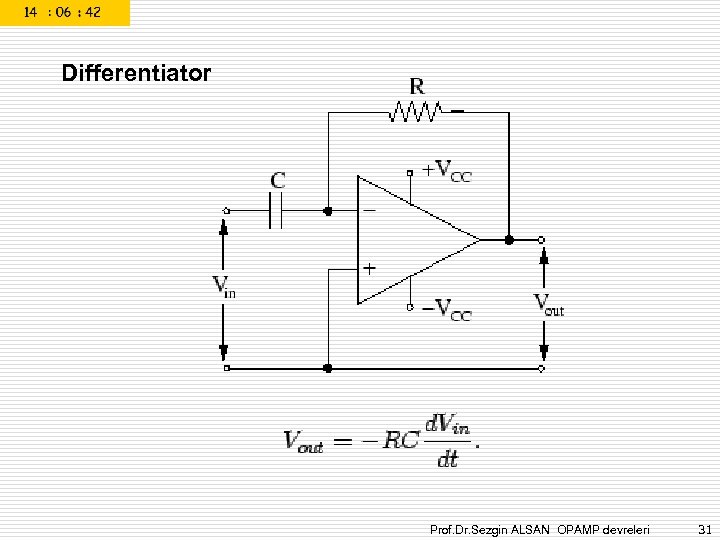

Differentiator Prof. Dr. Sezgin ALSAN OPAMP devreleri 31

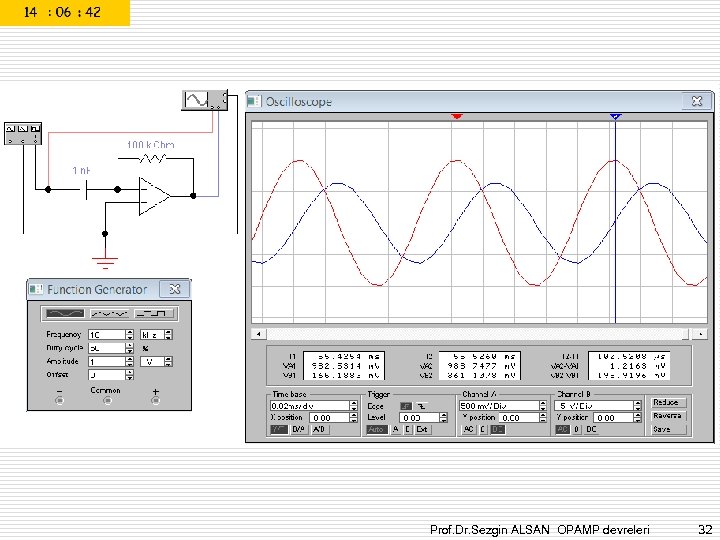

Prof. Dr. Sezgin ALSAN OPAMP devreleri 32

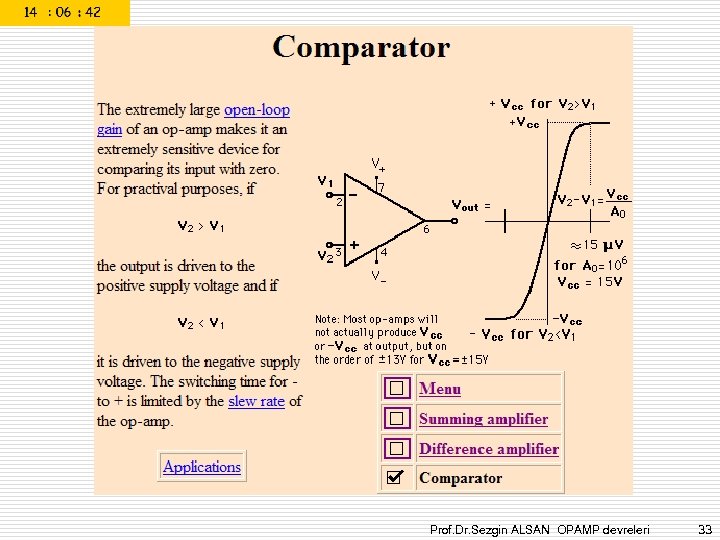

Prof. Dr. Sezgin ALSAN OPAMP devreleri 33

Inverting comparator Prof. Dr. Sezgin ALSAN OPAMP devreleri 34

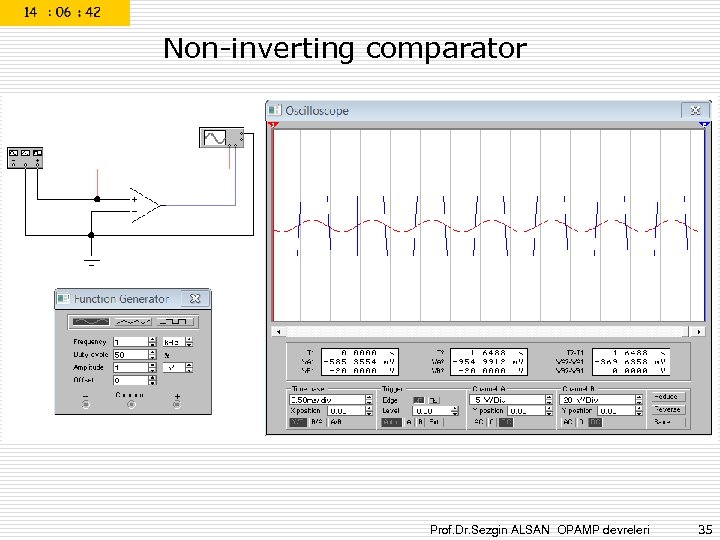

Non-inverting comparator Prof. Dr. Sezgin ALSAN OPAMP devreleri 35

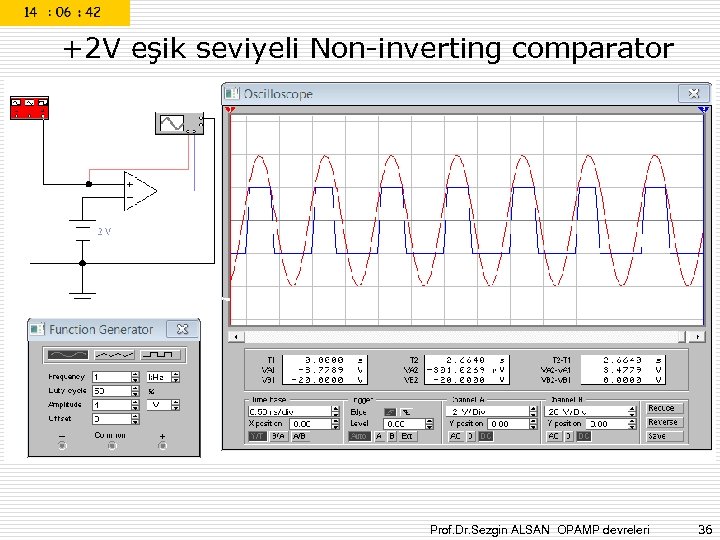

+2 V eşik seviyeli Non-inverting comparator Prof. Dr. Sezgin ALSAN OPAMP devreleri 36

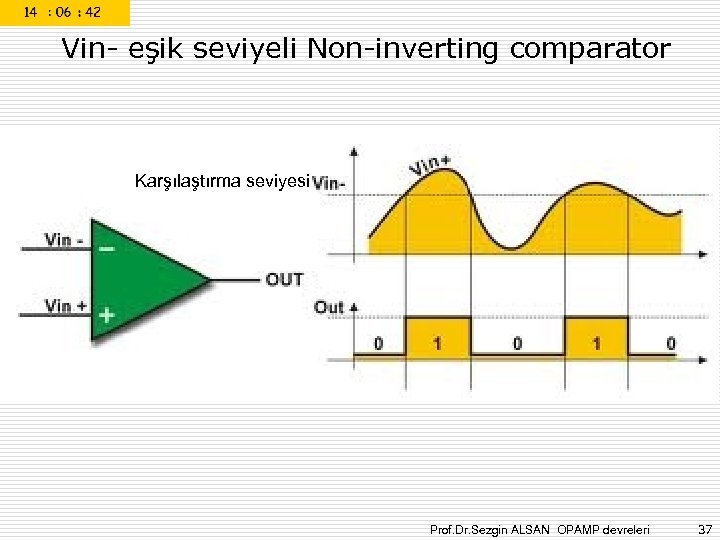

Vin- eşik seviyeli Non-inverting comparator Karşılaştırma seviyesi Prof. Dr. Sezgin ALSAN OPAMP devreleri 37

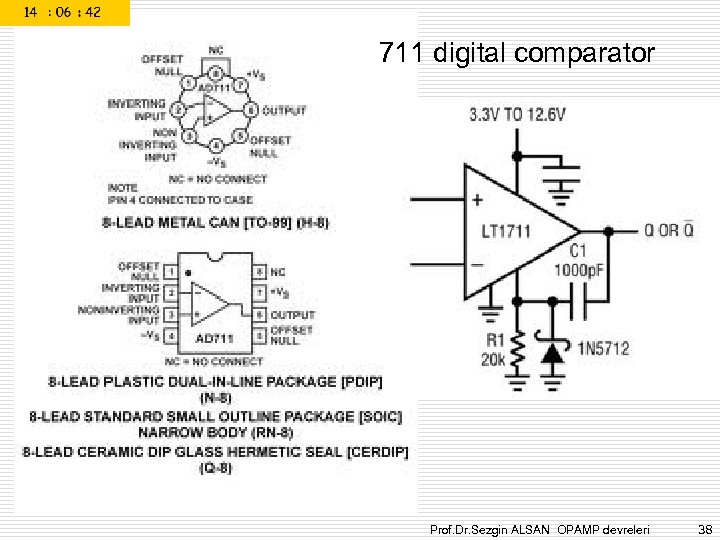

711 digital comparator Prof. Dr. Sezgin ALSAN OPAMP devreleri 38

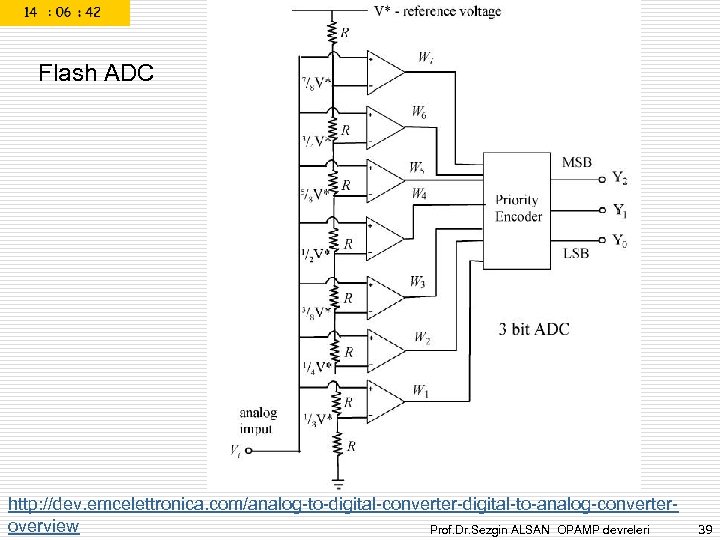

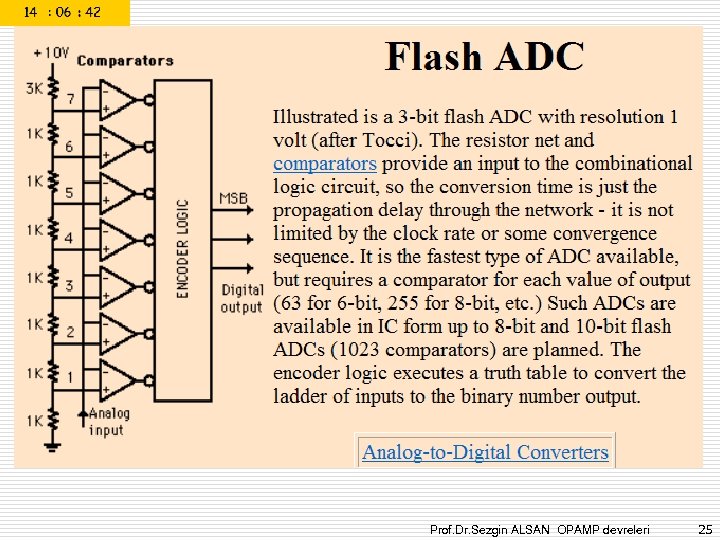

Flash ADC http: //dev. emcelettronica. com/analog-to-digital-converter-digital-to-analog-converteroverview Prof. Dr. Sezgin ALSAN OPAMP devreleri 39

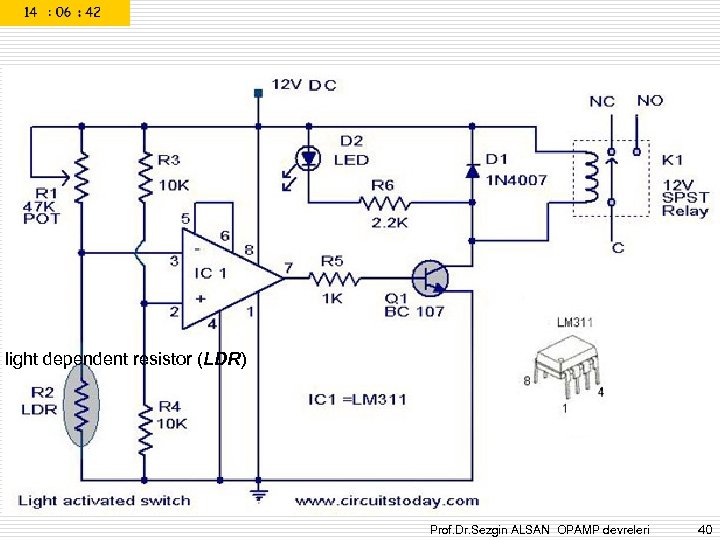

light dependent resistor (LDR) Prof. Dr. Sezgin ALSAN OPAMP devreleri 40

http: //ocw. mit. edu/courses/electrical-engineering-and-computer-science/6 -071 jintroduction-to-electronics-signals-and-measurement-spring-2006/lecturenotes/24_op_amps 3. pdf Prof. Dr. Sezgin ALSAN OPAMP devreleri 41

OPAMP ile comparator 004 derscomparator. ewb Prof. Dr. Sezgin ALSAN OPAMP devreleri 42

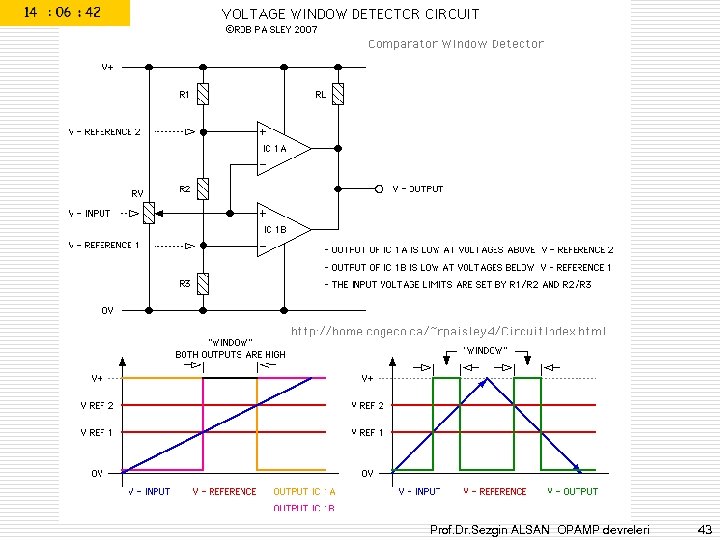

Prof. Dr. Sezgin ALSAN OPAMP devreleri 43

Prof. Dr. Sezgin ALSAN OPAMP devreleri 44

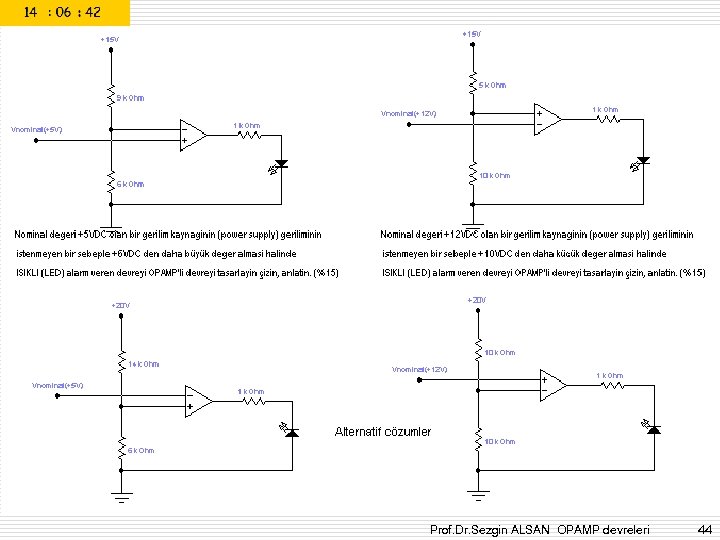

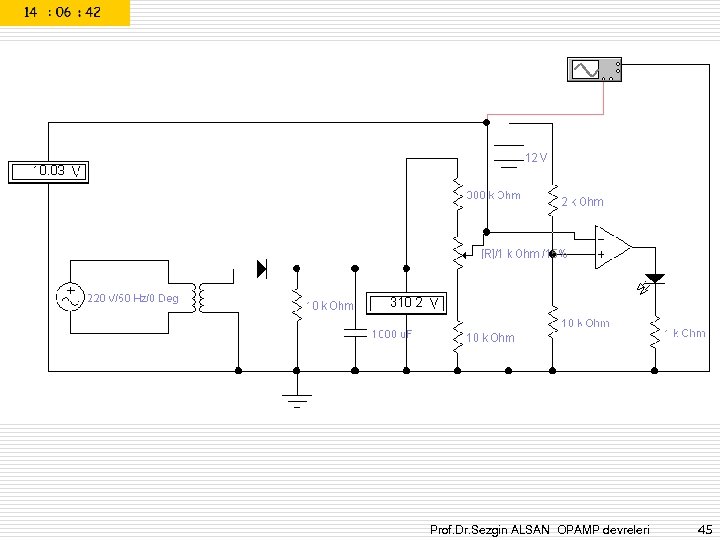

Prof. Dr. Sezgin ALSAN OPAMP devreleri 45

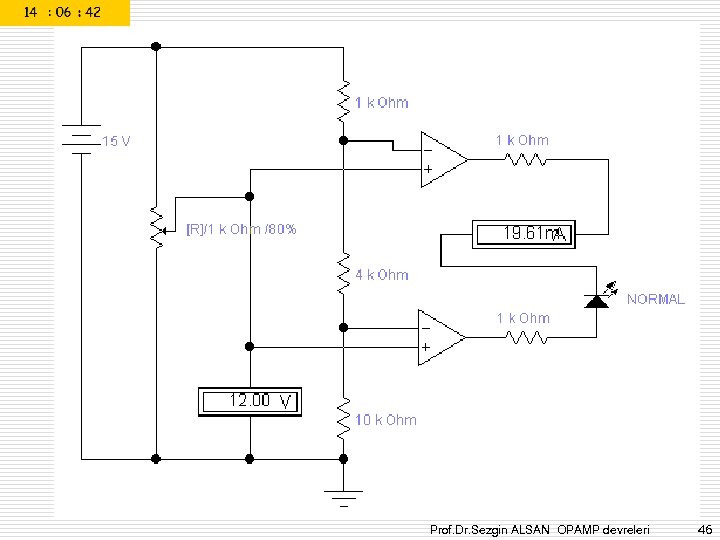

Prof. Dr. Sezgin ALSAN OPAMP devreleri 46

Prof. Dr. Sezgin ALSAN OPAMP devreleri 47

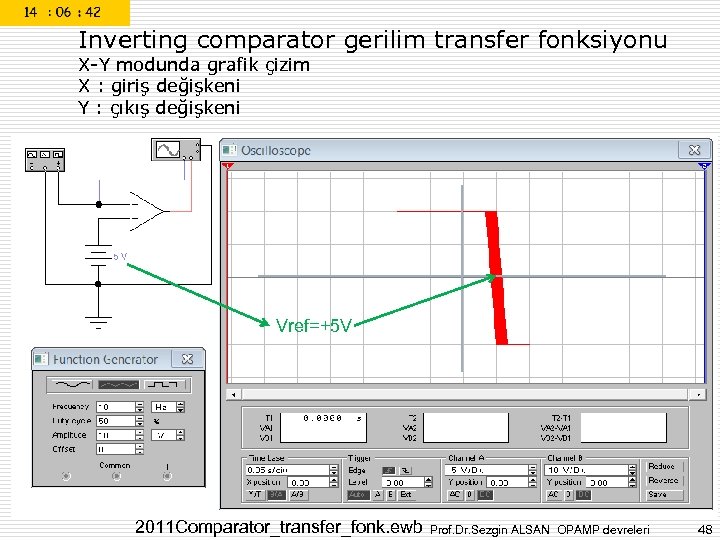

Inverting comparator gerilim transfer fonksiyonu X-Y modunda grafik çizim X : giriş değişkeni Y : çıkış değişkeni Vref=+5 V 2011 Comparator_transfer_fonk. ewb Prof. Dr. Sezgin ALSAN OPAMP devreleri 48

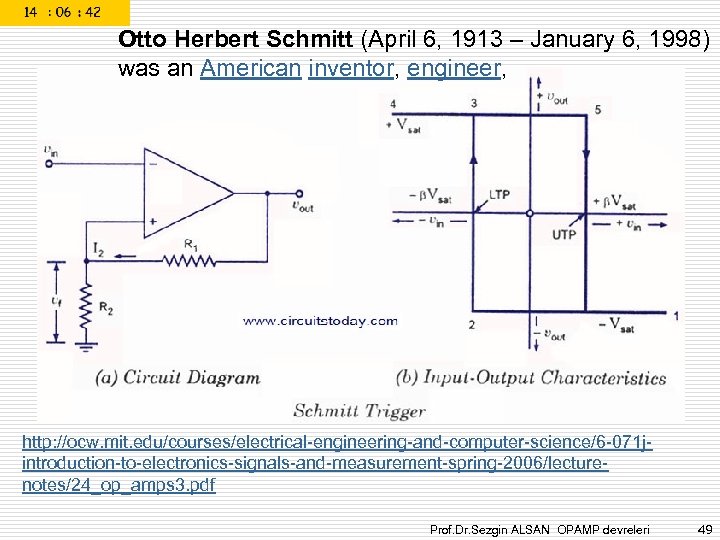

Otto Herbert Schmitt (April 6, 1913 – January 6, 1998) was an American inventor, engineer, http: //ocw. mit. edu/courses/electrical-engineering-and-computer-science/6 -071 jintroduction-to-electronics-signals-and-measurement-spring-2006/lecturenotes/24_op_amps 3. pdf Prof. Dr. Sezgin ALSAN OPAMP devreleri 49

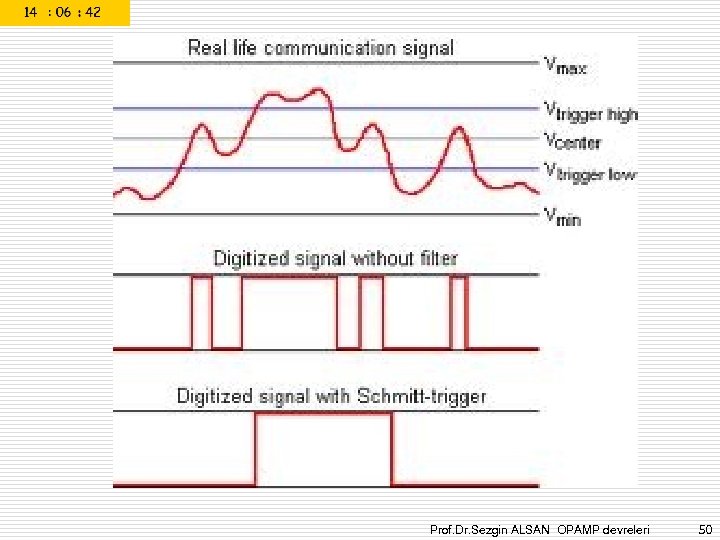

Prof. Dr. Sezgin ALSAN OPAMP devreleri 50

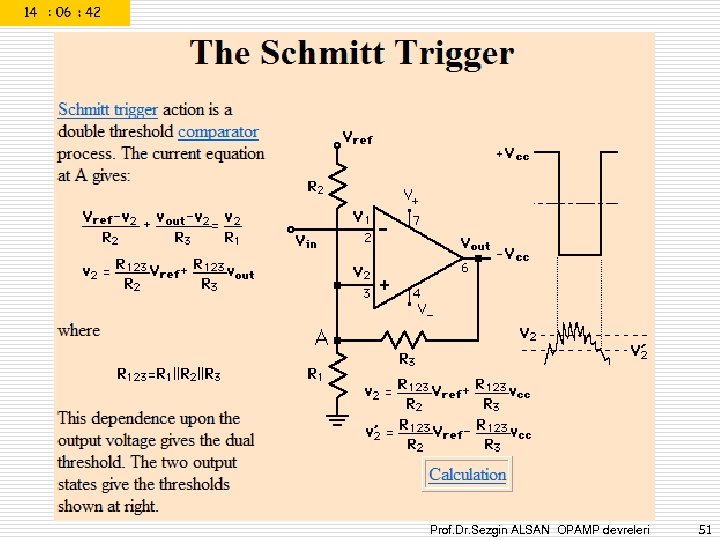

Prof. Dr. Sezgin ALSAN OPAMP devreleri 51

Prof. Dr. Sezgin ALSAN OPAMP devreleri 52

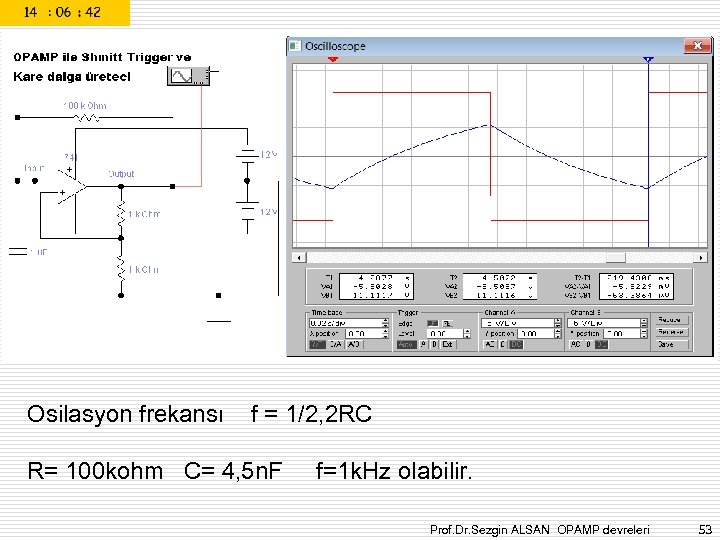

Osilasyon frekansı f = 1/2, 2 RC R= 100 kohm C= 4, 5 n. F f=1 k. Hz olabilir. Prof. Dr. Sezgin ALSAN OPAMP devreleri 53

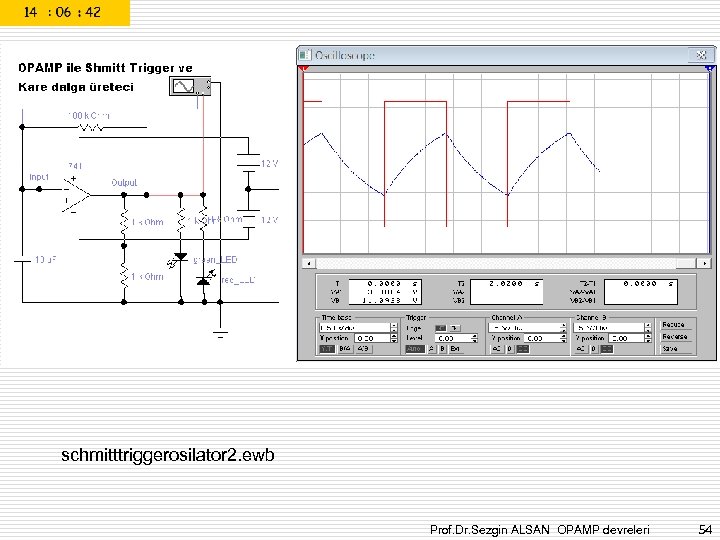

schmitttriggerosilator 2. ewb Prof. Dr. Sezgin ALSAN OPAMP devreleri 54

Prof. Dr. Sezgin ALSAN OPAMP devreleri 55

A Colpitts oscillator, invented in 1920 by American engineer Edwin H. Colpitts Prof. Dr. Sezgin ALSAN OPAMP devreleri 56

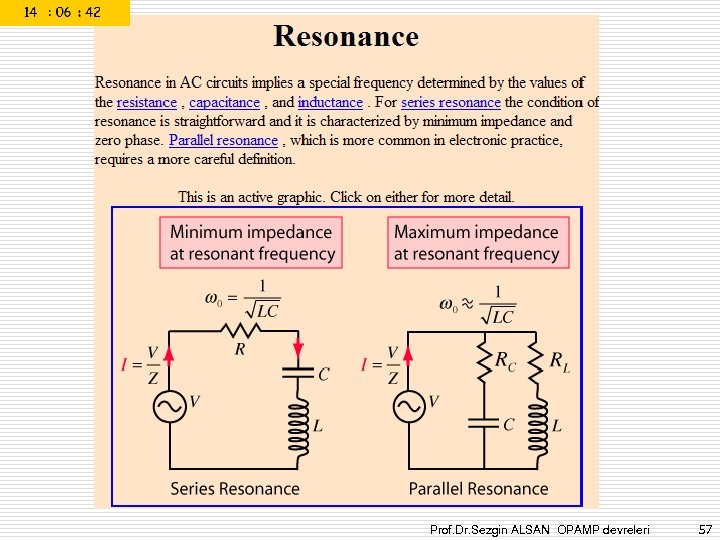

Prof. Dr. Sezgin ALSAN OPAMP devreleri 57

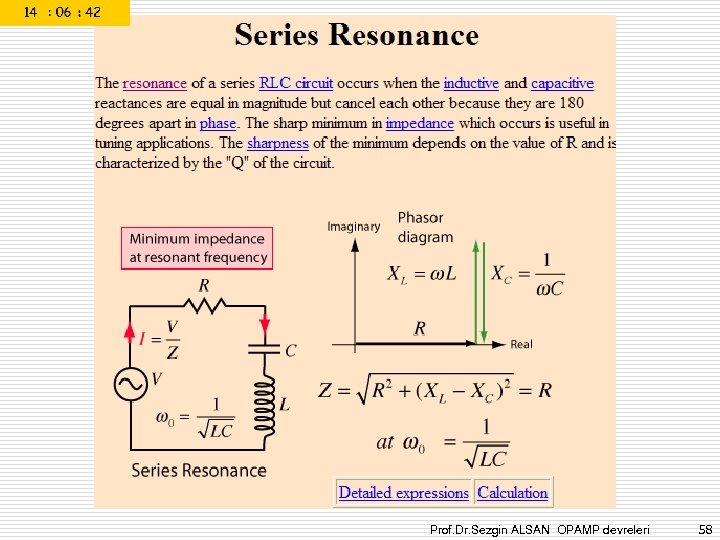

Prof. Dr. Sezgin ALSAN OPAMP devreleri 58

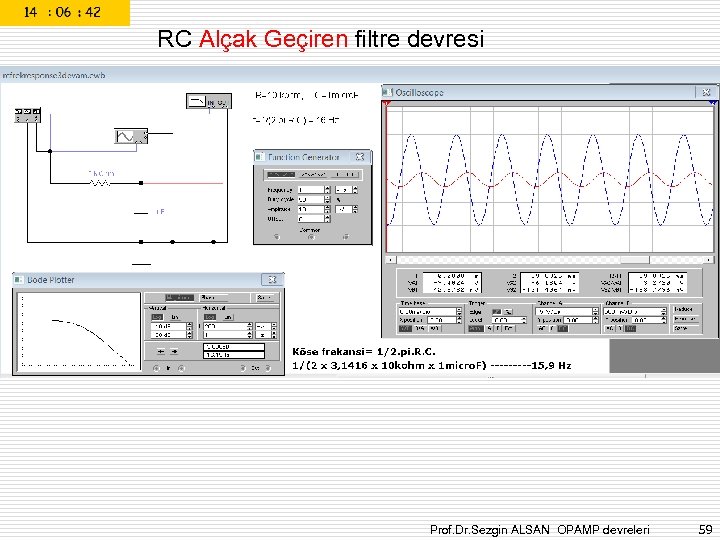

RC Alçak Geçiren filtre devresi Prof. Dr. Sezgin ALSAN OPAMP devreleri 59

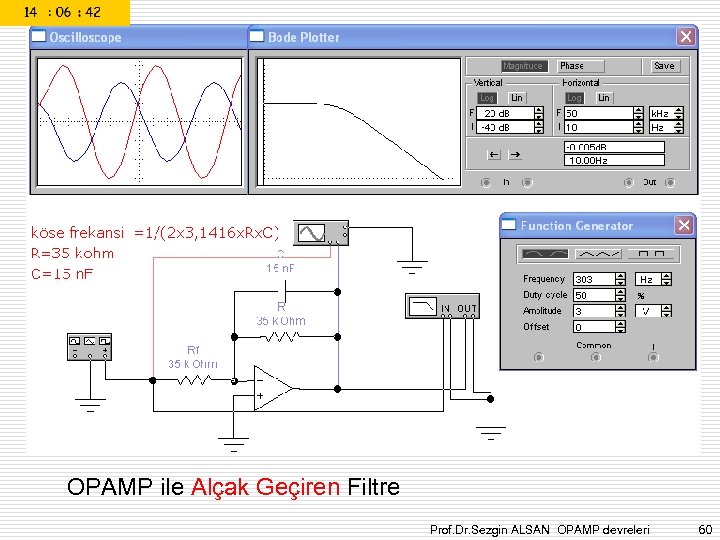

OPAMP ile Alçak Geçiren Filtre Prof. Dr. Sezgin ALSAN OPAMP devreleri 60

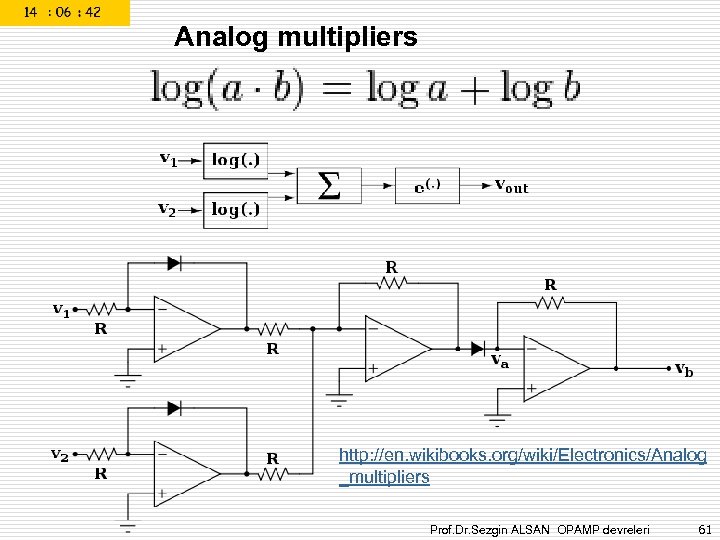

Analog multipliers http: //en. wikibooks. org/wiki/Electronics/Analog _multipliers Prof. Dr. Sezgin ALSAN OPAMP devreleri 61

Single Chip Circuit for Multiplication Operation Prof. Dr. Sezgin ALSAN OPAMP devreleri 62

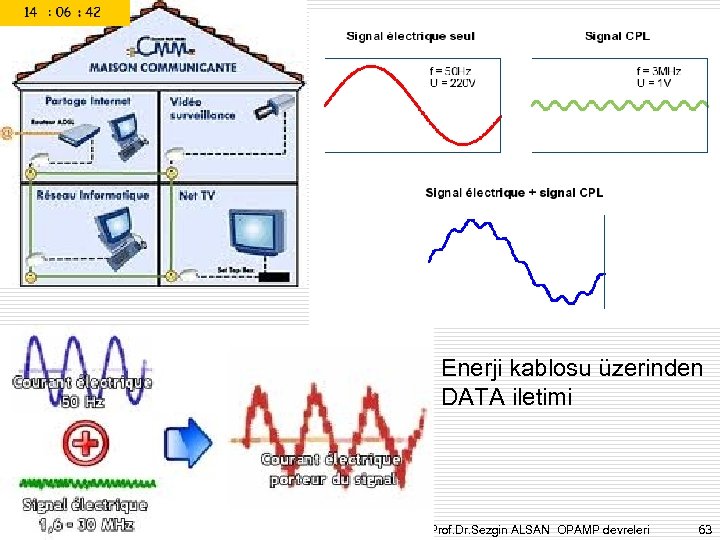

Enerji kablosu üzerinden DATA iletimi Prof. Dr. Sezgin ALSAN OPAMP devreleri 63

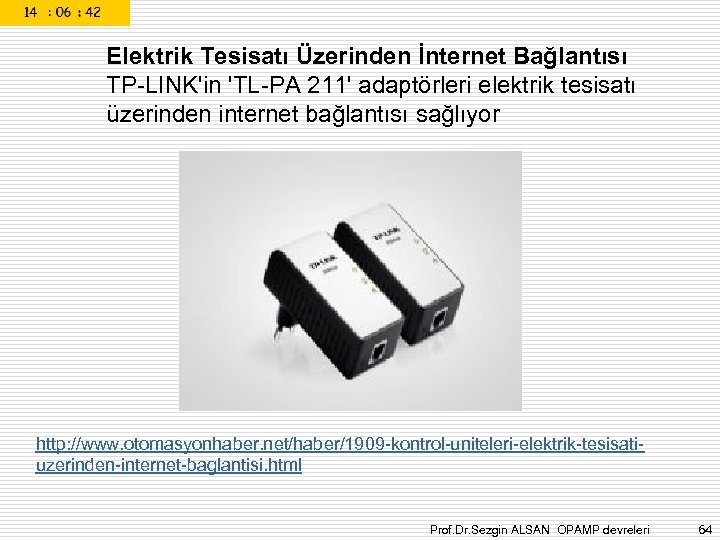

Elektrik Tesisatı Üzerinden İnternet Bağlantısı TP-LINK'in 'TL-PA 211' adaptörleri elektrik tesisatı üzerinden internet bağlantısı sağlıyor http: //www. otomasyonhaber. net/haber/1909 -kontrol-uniteleri-elektrik-tesisatiuzerinden-internet-baglantisi. html Prof. Dr. Sezgin ALSAN OPAMP devreleri 64

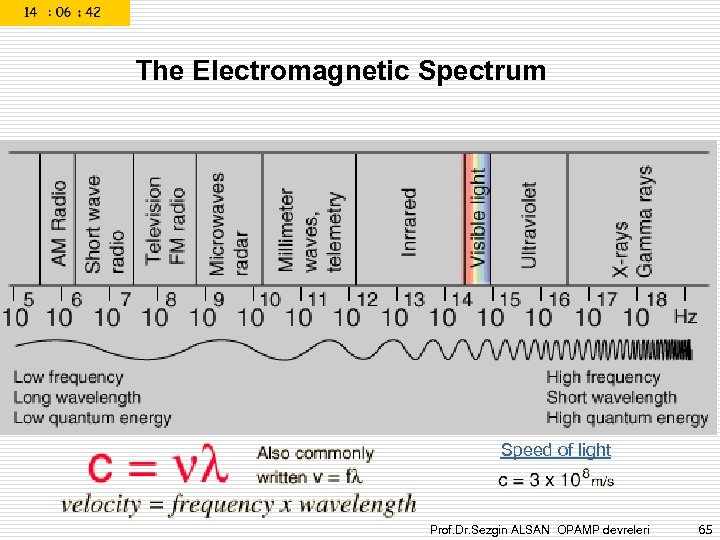

The Electromagnetic Spectrum Speed of light Prof. Dr. Sezgin ALSAN OPAMP devreleri 65

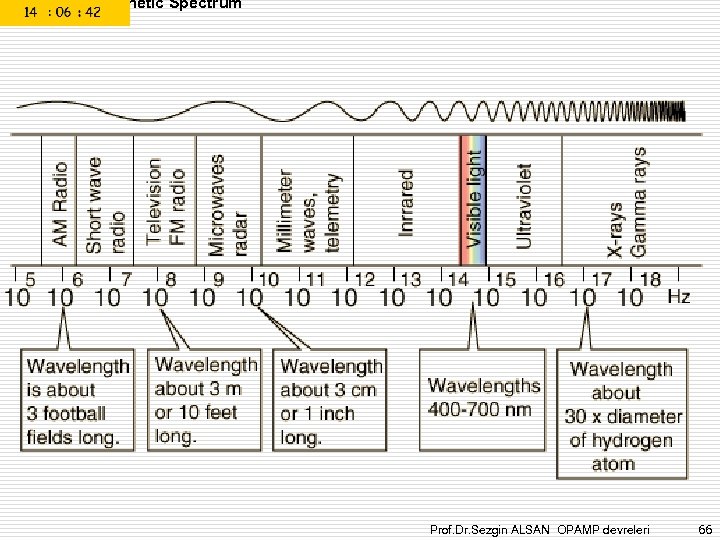

The Electromagnetic Spectrum Prof. Dr. Sezgin ALSAN OPAMP devreleri 66

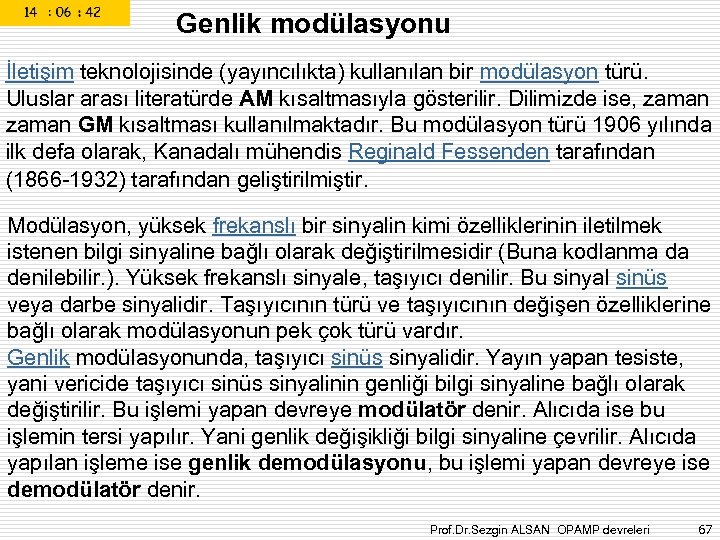

Genlik modülasyonu İletişim teknolojisinde (yayıncılıkta) kullanılan bir modülasyon türü. Uluslar arası literatürde AM kısaltmasıyla gösterilir. Dilimizde ise, zaman GM kısaltması kullanılmaktadır. Bu modülasyon türü 1906 yılında ilk defa olarak, Kanadalı mühendis Reginald Fessenden tarafından (1866 -1932) tarafından geliştirilmiştir. Modülasyon, yüksek frekanslı bir sinyalin kimi özelliklerinin iletilmek istenen bilgi sinyaline bağlı olarak değiştirilmesidir (Buna kodlanma da denilebilir. ). Yüksek frekanslı sinyale, taşıyıcı denilir. Bu sinyal sinüs veya darbe sinyalidir. Taşıyıcının türü ve taşıyıcının değişen özelliklerine bağlı olarak modülasyonun pek çok türü vardır. Genlik modülasyonunda, taşıyıcı sinüs sinyalidir. Yayın yapan tesiste, yani vericide taşıyıcı sinüs sinyalinin genliği bilgi sinyaline bağlı olarak değiştirilir. Bu işlemi yapan devreye modülatör denir. Alıcıda ise bu işlemin tersi yapılır. Yani genlik değişikliği bilgi sinyaline çevrilir. Alıcıda yapılan işleme ise genlik demodülasyonu, bu işlemi yapan devreye ise demodülatör denir. Prof. Dr. Sezgin ALSAN OPAMP devreleri 67

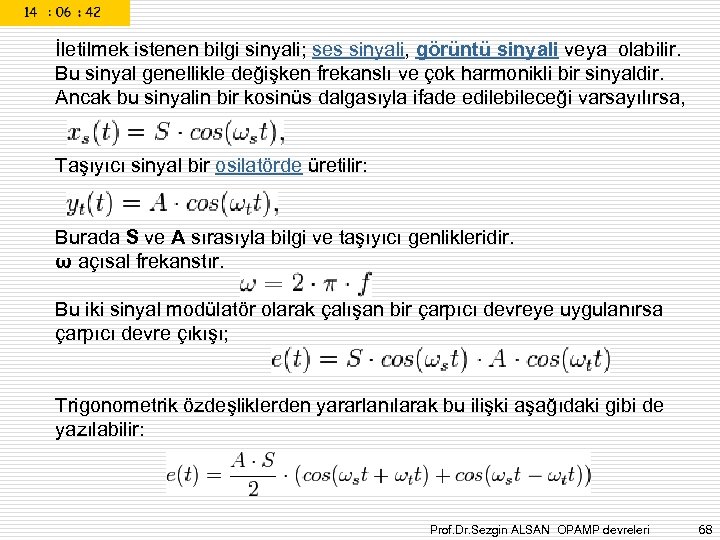

İletilmek istenen bilgi sinyali; ses sinyali, görüntü sinyali veya olabilir. Bu sinyal genellikle değişken frekanslı ve çok harmonikli bir sinyaldir. Ancak bu sinyalin bir kosinüs dalgasıyla ifade edilebileceği varsayılırsa, Taşıyıcı sinyal bir osilatörde üretilir: Burada S ve A sırasıyla bilgi ve taşıyıcı genlikleridir. ω açısal frekanstır. Bu iki sinyal modülatör olarak çalışan bir çarpıcı devreye uygulanırsa çarpıcı devre çıkışı; Trigonometrik özdeşliklerden yararlanılarak bu ilişki aşağıdaki gibi de yazılabilir: Prof. Dr. Sezgin ALSAN OPAMP devreleri 68

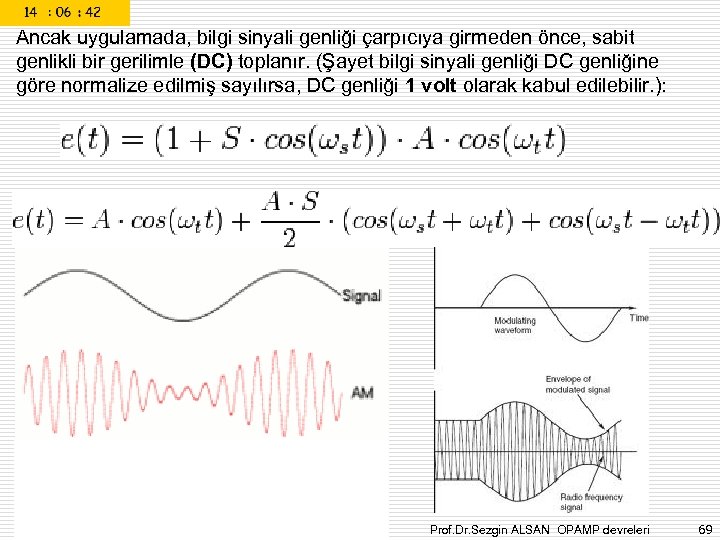

Ancak uygulamada, bilgi sinyali genliği çarpıcıya girmeden önce, sabit genlikli bir gerilimle (DC) toplanır. (Şayet bilgi sinyali genliği DC genliğine göre normalize edilmiş sayılırsa, DC genliği 1 volt olarak kabul edilebilir. ): Prof. Dr. Sezgin ALSAN OPAMP devreleri 69

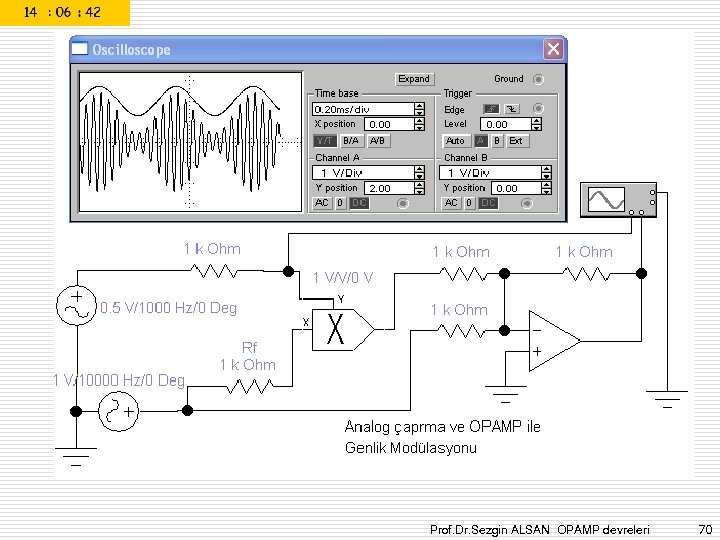

Prof. Dr. Sezgin ALSAN OPAMP devreleri 70

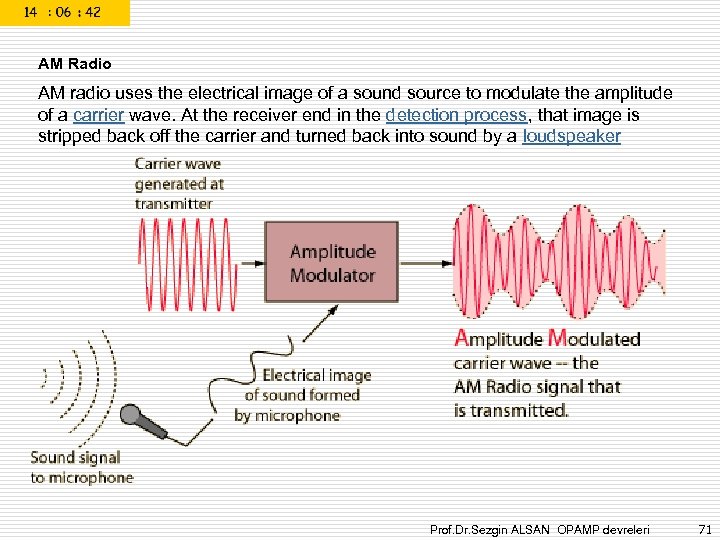

AM Radio AM radio uses the electrical image of a sound source to modulate the amplitude of a carrier wave. At the receiver end in the detection process, that image is stripped back off the carrier and turned back into sound by a loudspeaker Prof. Dr. Sezgin ALSAN OPAMP devreleri 71

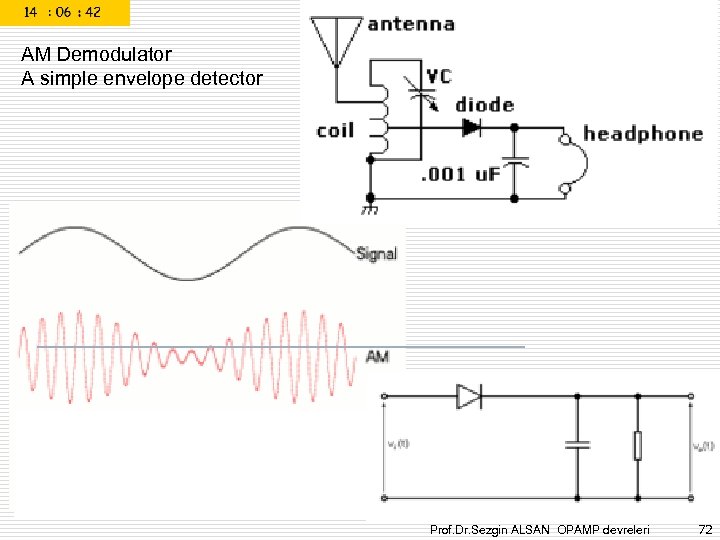

AM Demodulator A simple envelope detector Prof. Dr. Sezgin ALSAN OPAMP devreleri 72

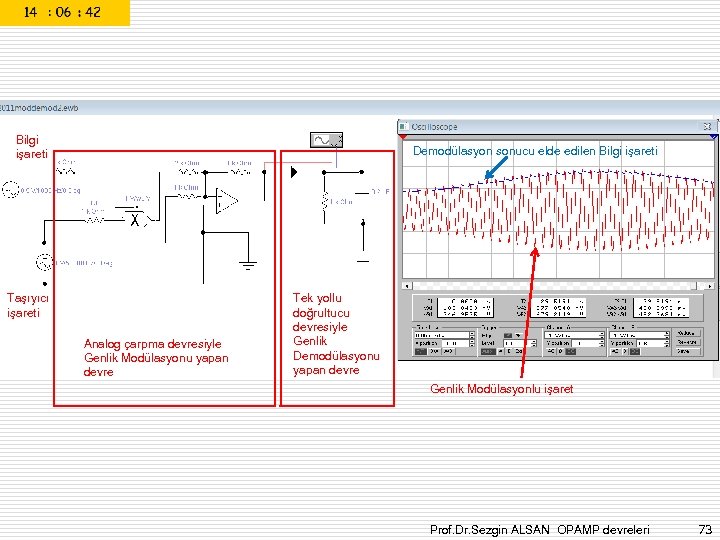

Bilgi işareti Demodülasyon sonucu elde edilen Bilgi işareti Taşıyıcı işareti Analog çarpma devresiyle Genlik Modülasyonu yapan devre Tek yollu doğrultucu devresiyle Genlik Demodülasyonu yapan devre Genlik Modülasyonlu işaret Prof. Dr. Sezgin ALSAN OPAMP devreleri 73

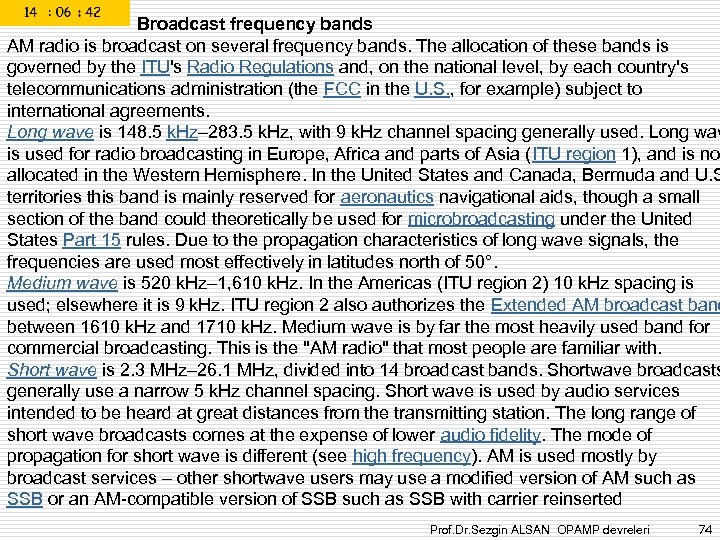

Broadcast frequency bands AM radio is broadcast on several frequency bands. The allocation of these bands is governed by the ITU's Radio Regulations and, on the national level, by each country's telecommunications administration (the FCC in the U. S. , for example) subject to international agreements. Long wave is 148. 5 k. Hz– 283. 5 k. Hz, with 9 k. Hz channel spacing generally used. Long wav is used for radio broadcasting in Europe, Africa and parts of Asia (ITU region 1), and is not allocated in the Western Hemisphere. In the United States and Canada, Bermuda and U. S territories this band is mainly reserved for aeronautics navigational aids, though a small section of the band could theoretically be used for microbroadcasting under the United States Part 15 rules. Due to the propagation characteristics of long wave signals, the frequencies are used most effectively in latitudes north of 50°. Medium wave is 520 k. Hz– 1, 610 k. Hz. In the Americas (ITU region 2) 10 k. Hz spacing is used; elsewhere it is 9 k. Hz. ITU region 2 also authorizes the Extended AM broadcast band between 1610 k. Hz and 1710 k. Hz. Medium wave is by far the most heavily used band for commercial broadcasting. This is the "AM radio" that most people are familiar with. Short wave is 2. 3 MHz– 26. 1 MHz, divided into 14 broadcast bands. Shortwave broadcasts generally use a narrow 5 k. Hz channel spacing. Short wave is used by audio services intended to be heard at great distances from the transmitting station. The long range of short wave broadcasts comes at the expense of lower audio fidelity. The mode of propagation for short wave is different (see high frequency). AM is used mostly by broadcast services – other shortwave users may use a modified version of AM such as SSB or an AM-compatible version of SSB such as SSB with carrier reinserted Prof. Dr. Sezgin ALSAN OPAMP devreleri 74

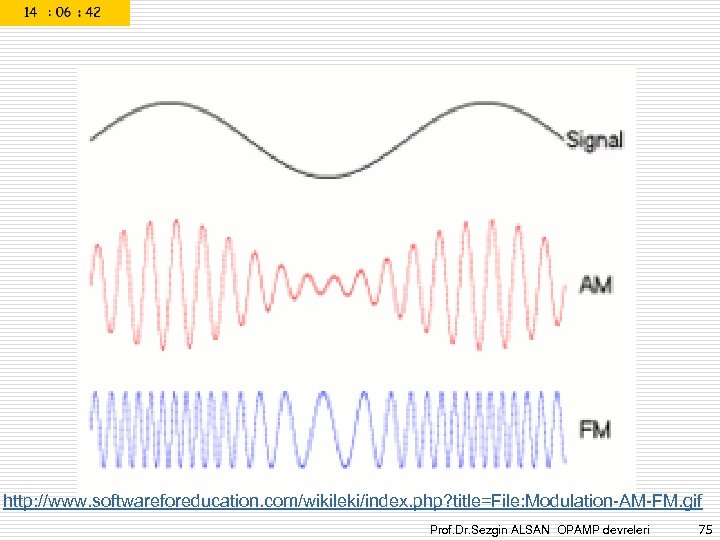

http: //www. softwareforeducation. com/wikileki/index. php? title=File: Modulation-AM-FM. gif Prof. Dr. Sezgin ALSAN OPAMP devreleri 75

Prof. Dr. Sezgin ALSAN OPAMP devreleri 76

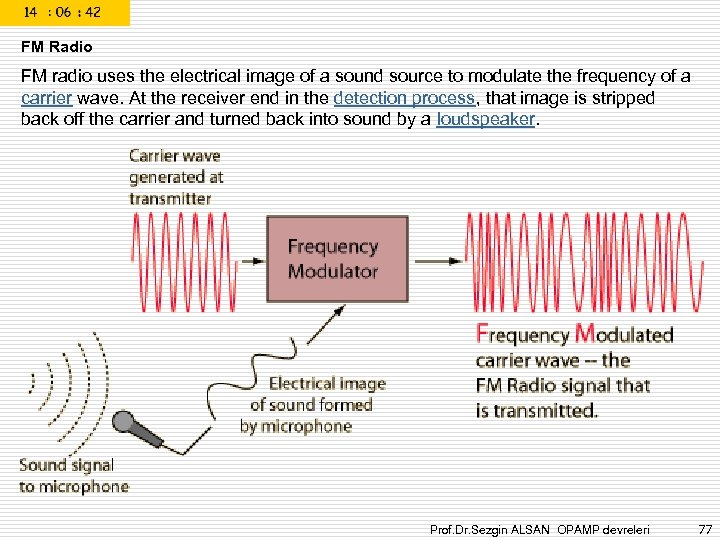

FM Radio FM radio uses the electrical image of a sound source to modulate the frequency of a carrier wave. At the receiver end in the detection process, that image is stripped back off the carrier and turned back into sound by a loudspeaker. Prof. Dr. Sezgin ALSAN OPAMP devreleri 77

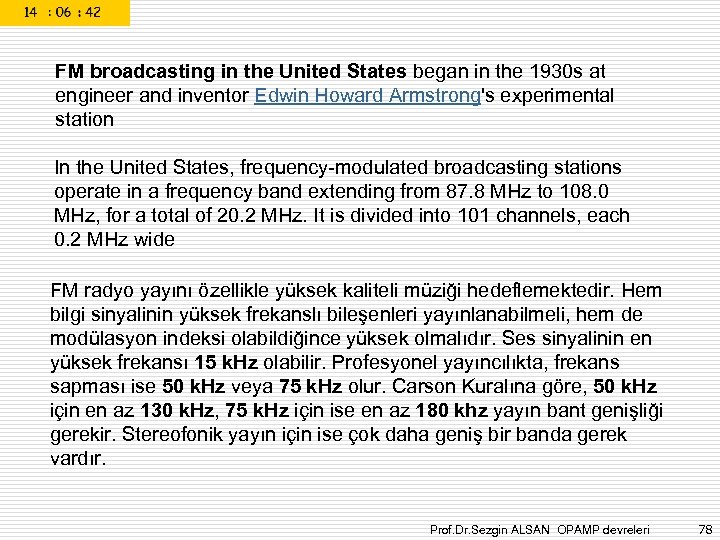

FM broadcasting in the United States began in the 1930 s at engineer and inventor Edwin Howard Armstrong's experimental station In the United States, frequency-modulated broadcasting stations operate in a frequency band extending from 87. 8 MHz to 108. 0 MHz, for a total of 20. 2 MHz. It is divided into 101 channels, each 0. 2 MHz wide FM radyo yayını özellikle yüksek kaliteli müziği hedeflemektedir. Hem bilgi sinyalinin yüksek frekanslı bileşenleri yayınlanabilmeli, hem de modülasyon indeksi olabildiğince yüksek olmalıdır. Ses sinyalinin en yüksek frekansı 15 k. Hz olabilir. Profesyonel yayıncılıkta, frekans sapması ise 50 k. Hz veya 75 k. Hz olur. Carson Kuralına göre, 50 k. Hz için en az 130 k. Hz, 75 k. Hz için ise en az 180 khz yayın bant genişliği gerekir. Stereofonik yayın için ise çok daha geniş bir banda gerek vardır. Prof. Dr. Sezgin ALSAN OPAMP devreleri 78

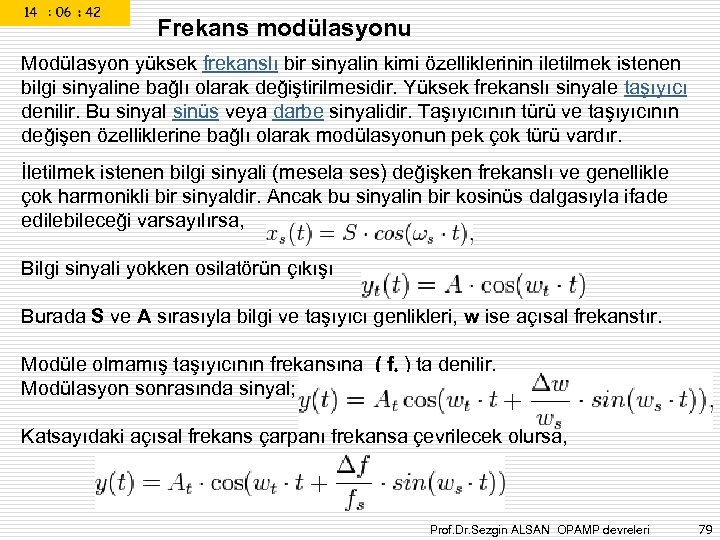

Frekans modülasyonu Modülasyon yüksek frekanslı bir sinyalin kimi özelliklerinin iletilmek istenen bilgi sinyaline bağlı olarak değiştirilmesidir. Yüksek frekanslı sinyale taşıyıcı denilir. Bu sinyal sinüs veya darbe sinyalidir. Taşıyıcının türü ve taşıyıcının değişen özelliklerine bağlı olarak modülasyonun pek çok türü vardır. İletilmek istenen bilgi sinyali (mesela ses) değişken frekanslı ve genellikle çok harmonikli bir sinyaldir. Ancak bu sinyalin bir kosinüs dalgasıyla ifade edilebileceği varsayılırsa, Bilgi sinyali yokken osilatörün çıkışı Burada S ve A sırasıyla bilgi ve taşıyıcı genlikleri, w ise açısal frekanstır. Modüle olmamış taşıyıcının frekansına ( ft ) ta denilir. Modülasyon sonrasında sinyal; Katsayıdaki açısal frekans çarpanı frekansa çevrilecek olursa, Prof. Dr. Sezgin ALSAN OPAMP devreleri 79

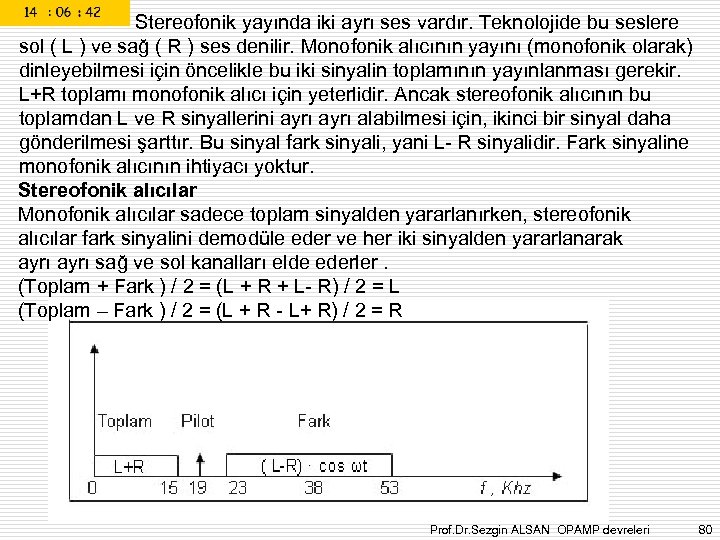

Stereofonik yayında iki ayrı ses vardır. Teknolojide bu seslere sol ( L ) ve sağ ( R ) ses denilir. Monofonik alıcının yayını (monofonik olarak) dinleyebilmesi için öncelikle bu iki sinyalin toplamının yayınlanması gerekir. L+R toplamı monofonik alıcı için yeterlidir. Ancak stereofonik alıcının bu toplamdan L ve R sinyallerini ayrı alabilmesi için, ikinci bir sinyal daha gönderilmesi şarttır. Bu sinyal fark sinyali, yani L- R sinyalidir. Fark sinyaline monofonik alıcının ihtiyacı yoktur. Stereofonik alıcılar Monofonik alıcılar sadece toplam sinyalden yararlanırken, stereofonik alıcılar fark sinyalini demodüle eder ve her iki sinyalden yararlanarak ayrı sağ ve sol kanalları elde ederler. (Toplam + Fark ) / 2 = (L + R + L- R) / 2 = L (Toplam – Fark ) / 2 = (L + R - L+ R) / 2 = R Prof. Dr. Sezgin ALSAN OPAMP devreleri 80

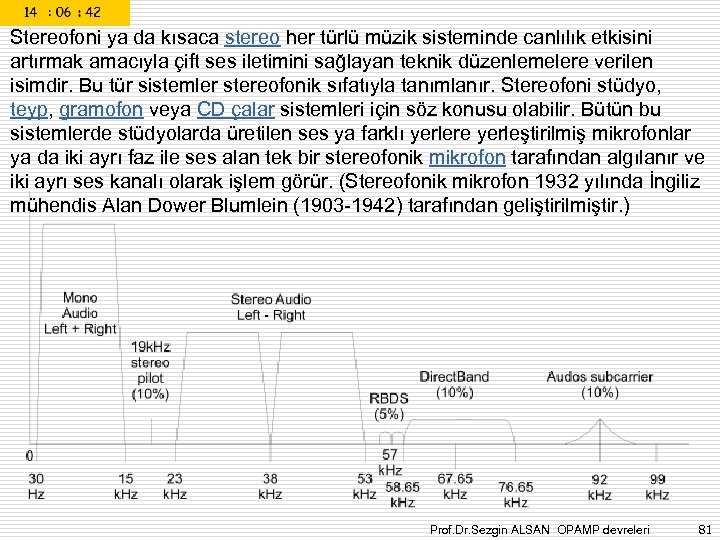

Stereofoni ya da kısaca stereo her türlü müzik sisteminde canlılık etkisini artırmak amacıyla çift ses iletimini sağlayan teknik düzenlemelere verilen isimdir. Bu tür sistemler stereofonik sıfatıyla tanımlanır. Stereofoni stüdyo, teyp, gramofon veya CD çalar sistemleri için söz konusu olabilir. Bütün bu sistemlerde stüdyolarda üretilen ses ya farklı yerlere yerleştirilmiş mikrofonlar ya da iki ayrı faz ile ses alan tek bir stereofonik mikrofon tarafından algılanır ve iki ayrı ses kanalı olarak işlem görür. (Stereofonik mikrofon 1932 yılında İngiliz mühendis Alan Dower Blumlein (1903 -1942) tarafından geliştirilmiştir. ) Prof. Dr. Sezgin ALSAN OPAMP devreleri 81

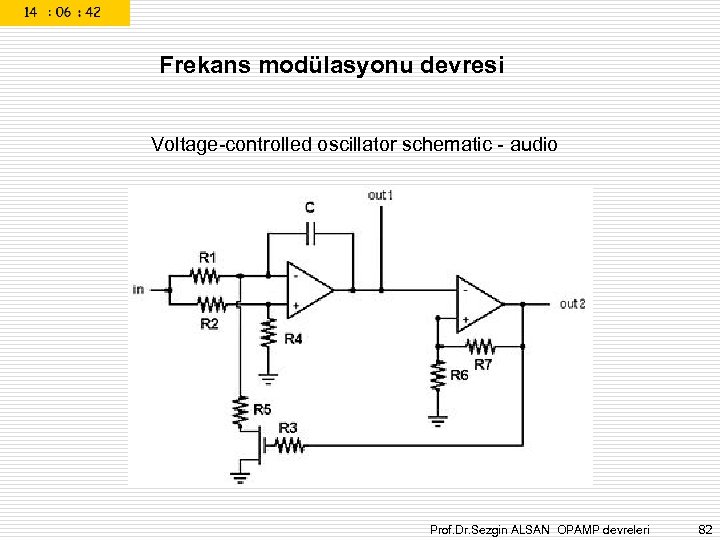

Frekans modülasyonu devresi Voltage-controlled oscillator schematic - audio Prof. Dr. Sezgin ALSAN OPAMP devreleri 82

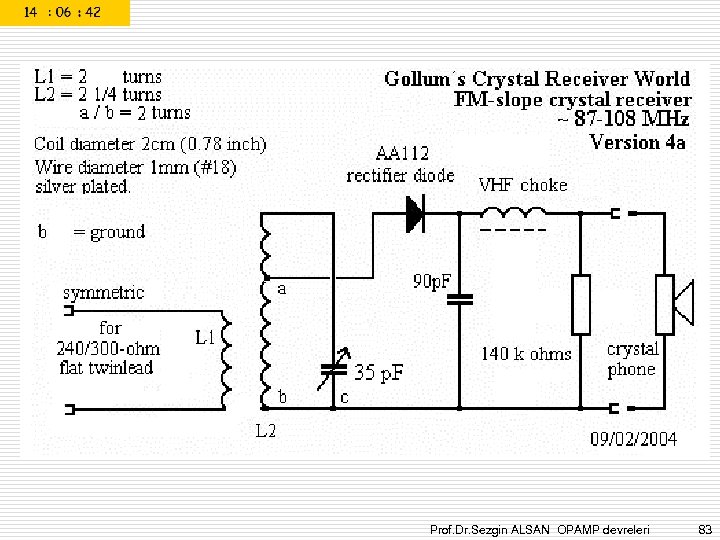

Prof. Dr. Sezgin ALSAN OPAMP devreleri 83

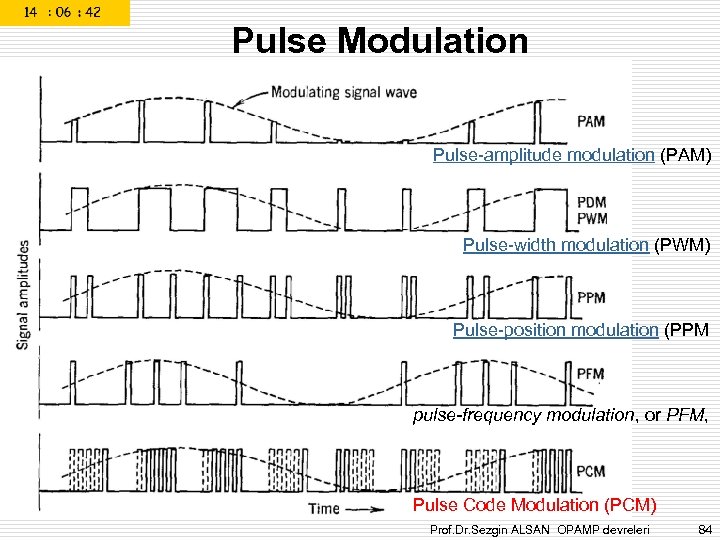

Pulse Modulation Pulse-amplitude modulation (PAM) Pulse-width modulation (PWM) Pulse-position modulation (PPM pulse-frequency modulation, or PFM, Pulse Code Modulation (PCM) Prof. Dr. Sezgin ALSAN OPAMP devreleri 84

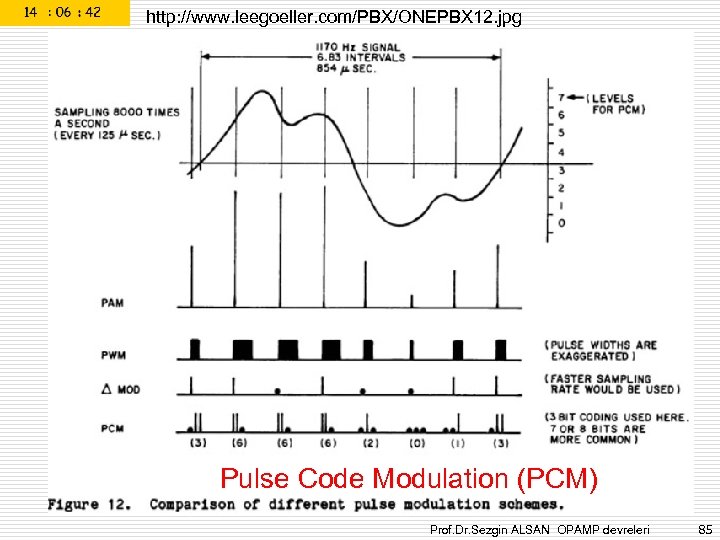

http: //www. leegoeller. com/PBX/ONEPBX 12. jpg Pulse Code Modulation (PCM) Prof. Dr. Sezgin ALSAN OPAMP devreleri 85

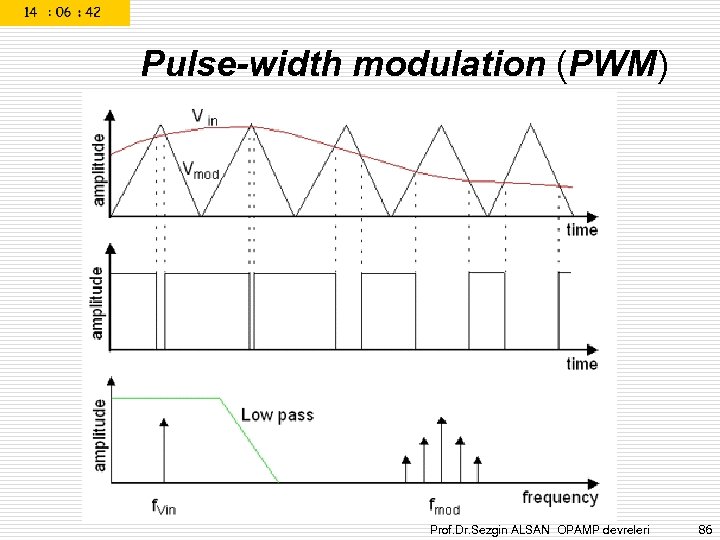

Pulse-width modulation (PWM) Prof. Dr. Sezgin ALSAN OPAMP devreleri 86

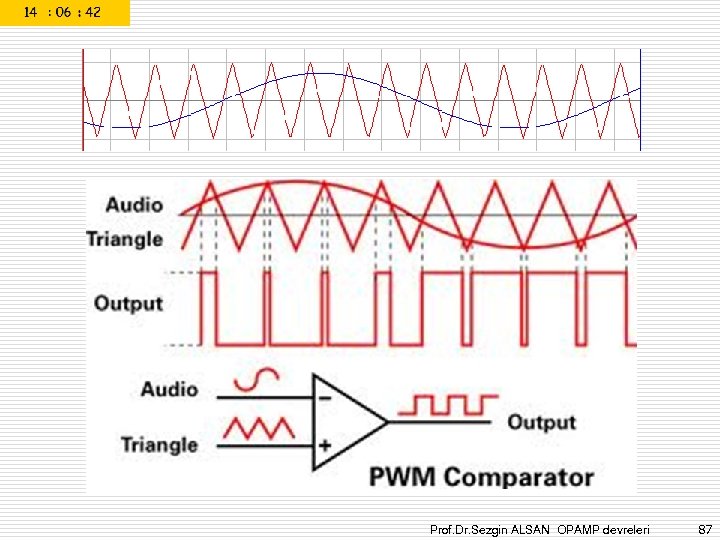

+ Prof. Dr. Sezgin ALSAN OPAMP devreleri 87

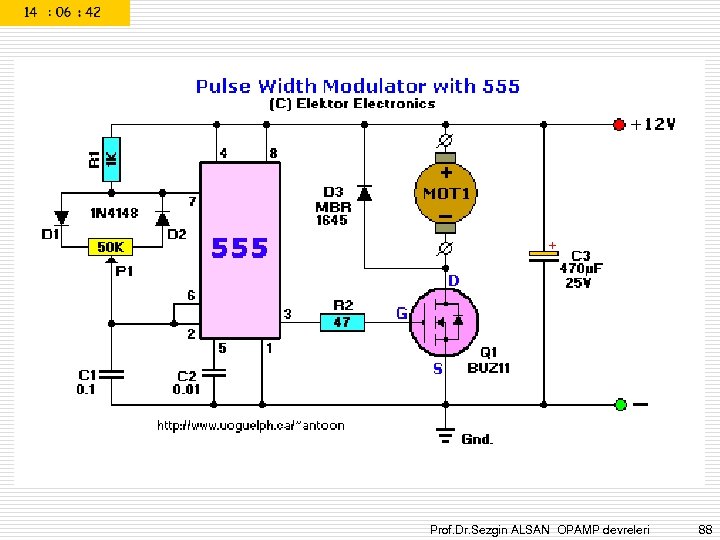

Prof. Dr. Sezgin ALSAN OPAMP devreleri 88

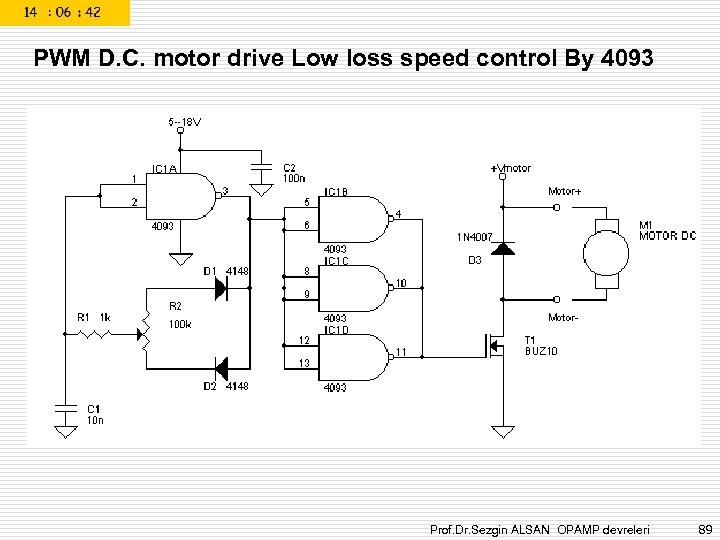

PWM D. C. motor drive Low loss speed control By 4093 Prof. Dr. Sezgin ALSAN OPAMP devreleri 89

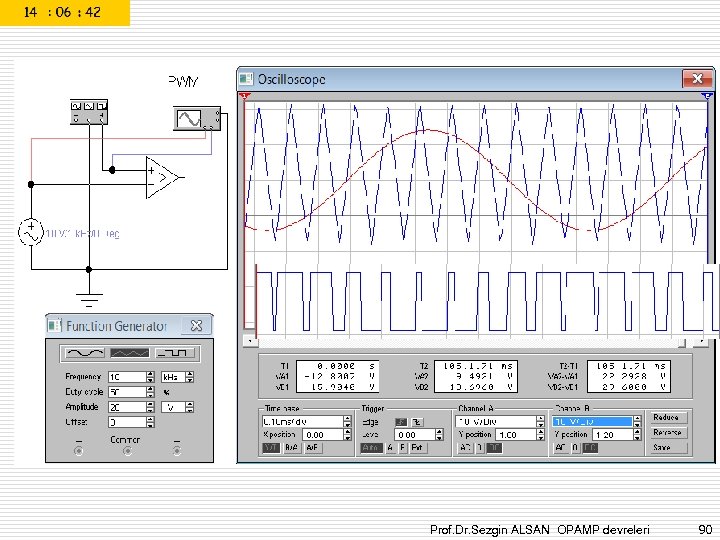

Prof. Dr. Sezgin ALSAN OPAMP devreleri 90

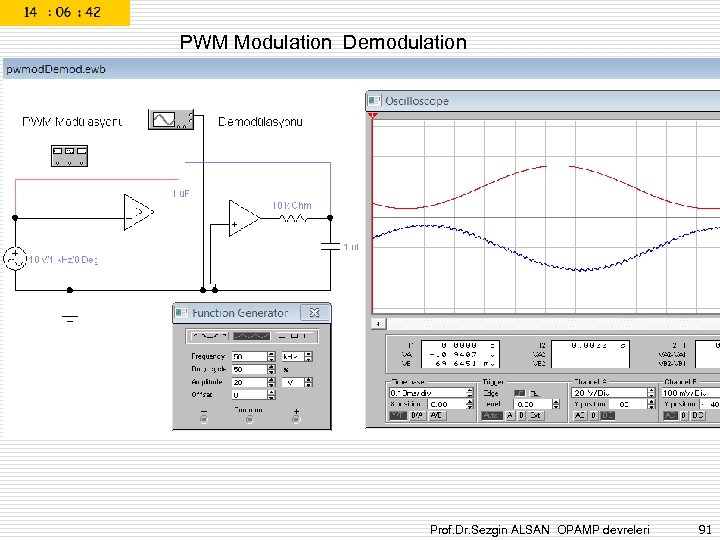

PWM Modulation Demodulation Prof. Dr. Sezgin ALSAN OPAMP devreleri 91

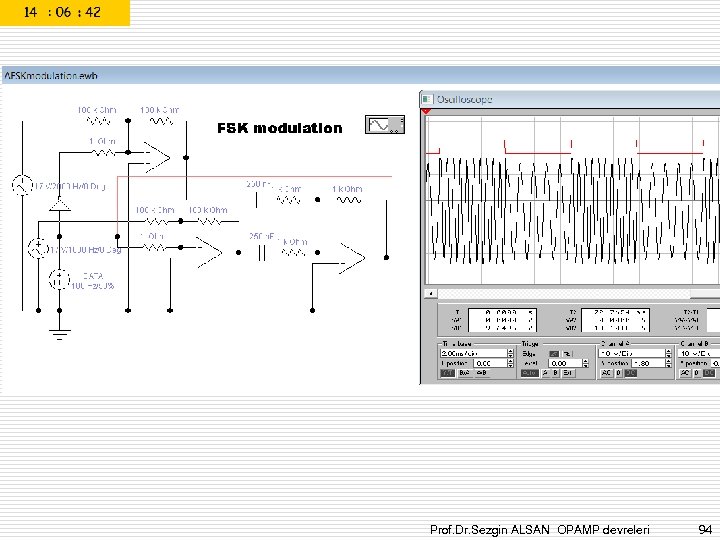

Frequency-shift keying (FSK) Prof. Dr. Sezgin ALSAN OPAMP devreleri 92

Prof. Dr. Sezgin ALSAN OPAMP devreleri 93

Prof. Dr. Sezgin ALSAN OPAMP devreleri 94

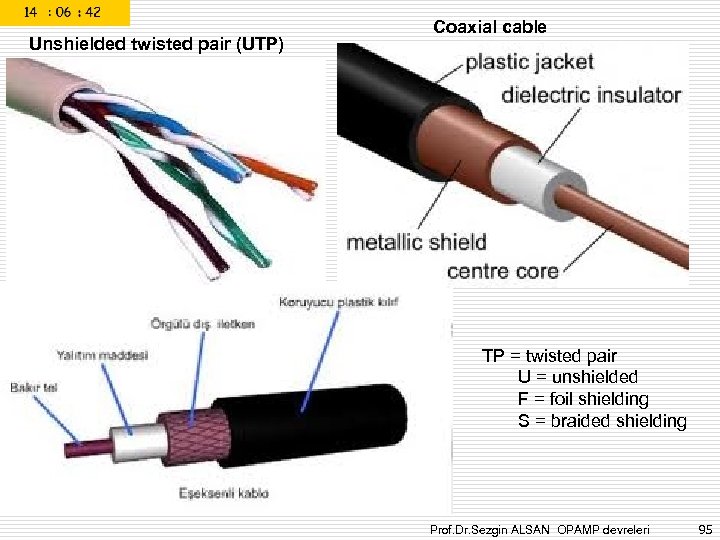

Unshielded twisted pair (UTP) Coaxial cable TP = twisted pair U = unshielded F = foil shielding S = braided shielding Prof. Dr. Sezgin ALSAN OPAMP devreleri 95

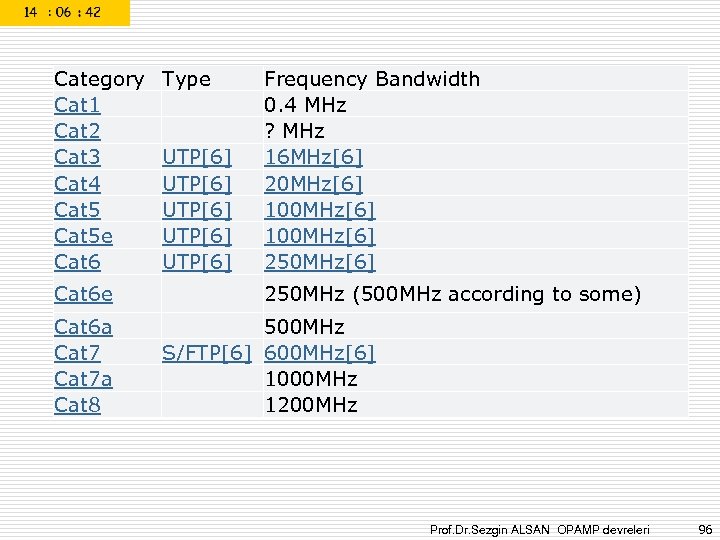

Category Cat 1 Cat 2 Cat 3 Cat 4 Cat 5 e Cat 6 Type UTP[6] UTP[6] Frequency Bandwidth 0. 4 MHz ? MHz 16 MHz[6] 20 MHz[6] 100 MHz[6] 250 MHz[6] Cat 6 e 250 MHz (500 MHz according to some) Cat 6 a Cat 7 a Cat 8 S/FTP[6] 500 MHz 600 MHz[6] 1000 MHz 1200 MHz Prof. Dr. Sezgin ALSAN OPAMP devreleri 96

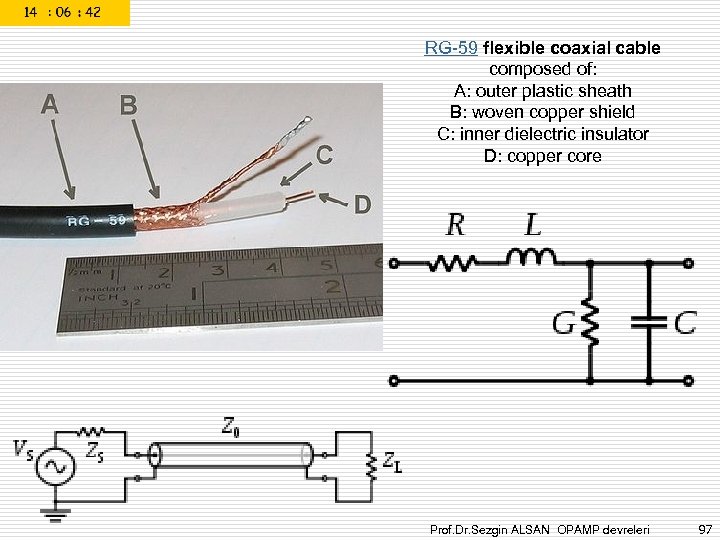

RG-59 flexible coaxial cable composed of: A: outer plastic sheath B: woven copper shield C: inner dielectric insulator D: copper core Prof. Dr. Sezgin ALSAN OPAMP devreleri 97

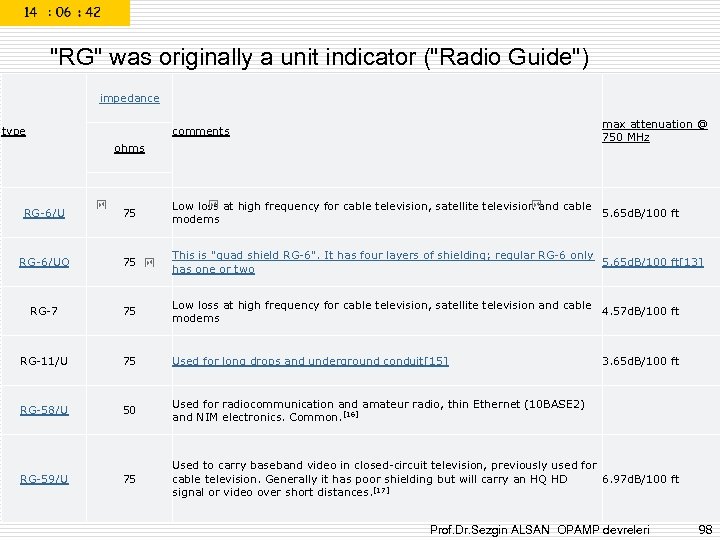

"RG" was originally a unit indicator ("Radio Guide") impedance type max attenuation @ 750 MHz comments ohms RG-6/U 75 Low loss at high frequency for cable television, satellite television and cable 5. 65 d. B/100 ft modems RG-6/UQ 75 This is "quad shield RG-6". It has four layers of shielding; regular RG-6 only 5. 65 d. B/100 ft[13] has one or two RG-7 75 Low loss at high frequency for cable television, satellite television and cable 4. 57 d. B/100 ft modems RG-11/U 75 Used for long drops and underground conduit[15] RG-58/U 50 Used for radiocommunication and amateur radio, thin Ethernet (10 BASE 2) and NIM electronics. Common. [16] RG-59/U 75 3. 65 d. B/100 ft Used to carry baseband video in closed-circuit television, previously used for cable television. Generally it has poor shielding but will carry an HQ HD 6. 97 d. B/100 ft signal or video over short distances. [17] Prof. Dr. Sezgin ALSAN OPAMP devreleri 98

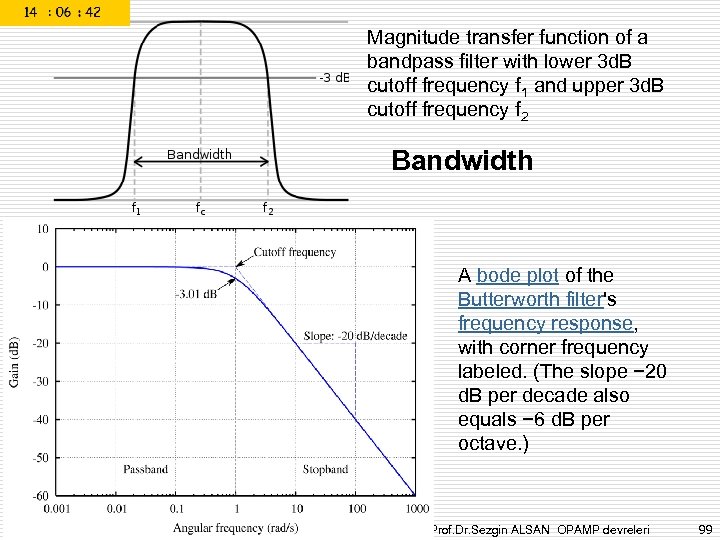

Magnitude transfer function of a bandpass filter with lower 3 d. B cutoff frequency f 1 and upper 3 d. B cutoff frequency f 2 Bandwidth A bode plot of the Butterworth filter's frequency response, with corner frequency labeled. (The slope − 20 d. B per decade also equals − 6 d. B per octave. ) Prof. Dr. Sezgin ALSAN OPAMP devreleri 99

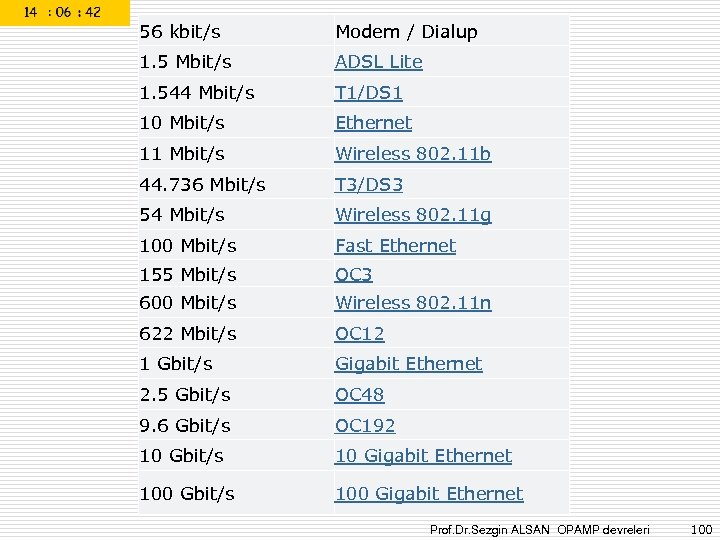

56 kbit/s Modem / Dialup 1. 5 Mbit/s ADSL Lite 1. 544 Mbit/s T 1/DS 1 10 Mbit/s Ethernet 11 Mbit/s Wireless 802. 11 b 44. 736 Mbit/s T 3/DS 3 54 Mbit/s Wireless 802. 11 g 100 Mbit/s Fast Ethernet 155 Mbit/s OC 3 600 Mbit/s Wireless 802. 11 n 622 Mbit/s OC 12 1 Gbit/s Gigabit Ethernet 2. 5 Gbit/s OC 48 9. 6 Gbit/s OC 192 10 Gbit/s 10 Gigabit Ethernet 100 Gbit/s 100 Gigabit Ethernet Prof. Dr. Sezgin ALSAN OPAMP devreleri 100

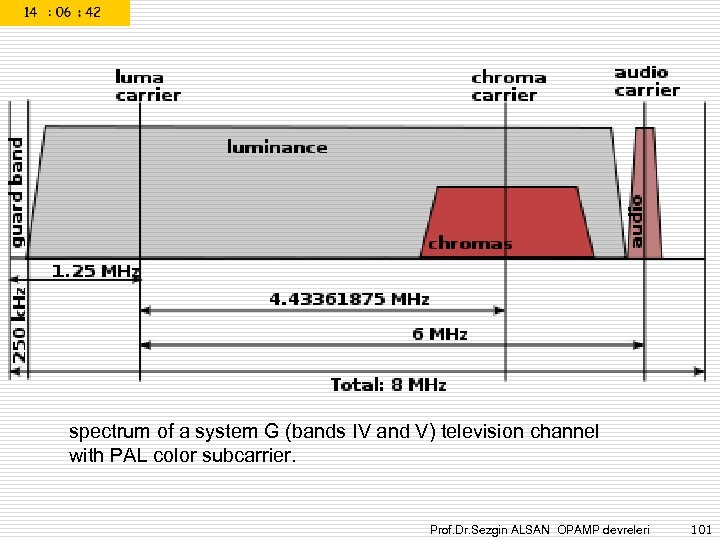

spectrum of a system G (bands IV and V) television channel with PAL color subcarrier. Prof. Dr. Sezgin ALSAN OPAMP devreleri 101

Prof. Dr. Sezgin ALSAN OPAMP devreleri 102
