Электромеханические переходные процессы Устойчивость
Скачать презентацию Электромеханические переходные процессы Устойчивость
Электромеханические переходные процессы.ppt
- Количество слайдов: 38
Электромеханические переходные процессы Устойчивость

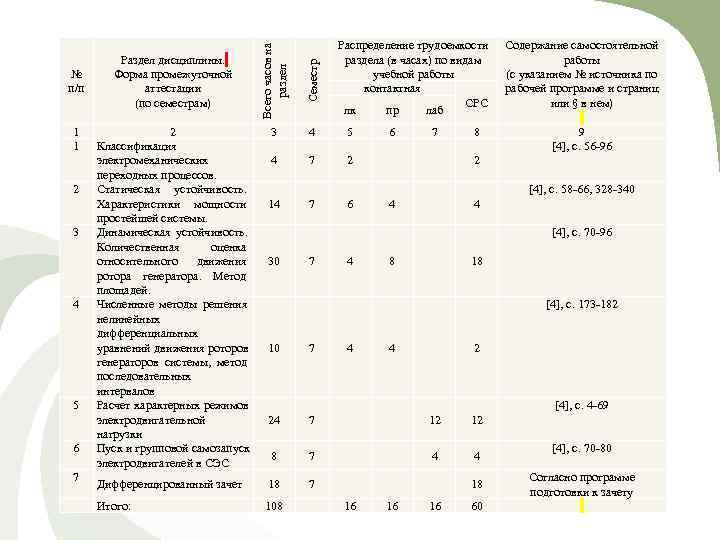

Распределение трудоемкости Содержание самостоятельной Всего часов на Раздел дисциплины. раздела (в часах) по видам работы Семестр раздел № Форма промежуточной учебной работы (с указанием № источника по п/п аттестации контактная рабочей программе и страниц (по семестрам) СРС или § в нем) лк пр лаб 1 2 3 4 5 6 7 8 9 1 Классификация [4], с. 56 -96 электромеханических 4 7 2 переходных процессов. 2 Статическая устойчивость. [4], с. 58 -66, 328 -340 Характеристики мощности 14 7 6 4 простейшей системы. 3 Динамическая устойчивость. [4], с. 70 -96 Количественная оценка относительного движения 30 7 4 8 18 ротора генератора. Метод площадей. 4 Численные методы решения [4], с. 173 -182 нелинейных дифференциальных уравнений движения роторов 10 7 4 4 2 генераторов системы, метод последовательных интервалов 5 Расчет характерных режимов [4], с. 4 -69 электродвигательной 24 7 12 12 нагрузки 6 Пуск и групповой самозапуск [4], с. 70 -80 8 7 4 4 электродвигателей в СЭС 7 Согласно программе Дифференцированный зачет 18 7 18 подготовки к зачету Итого: 108 16 16 16 60

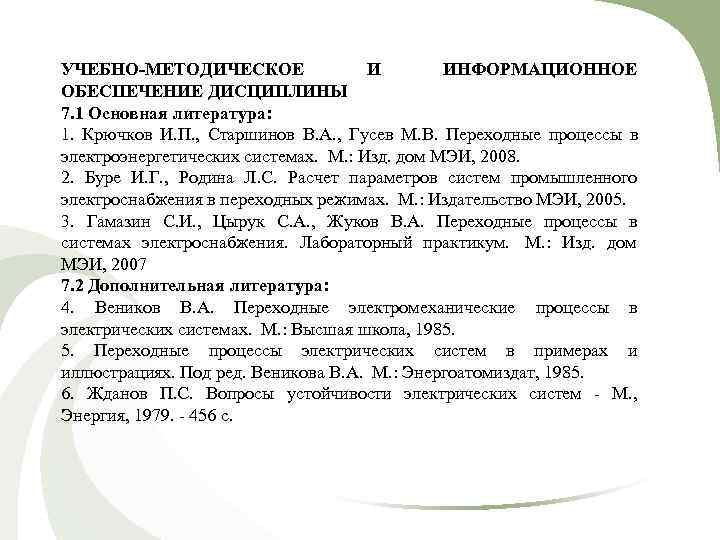

УЧЕБНО-МЕТОДИЧЕСКОЕ И ИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕ ДИСЦИПЛИНЫ 7. 1 Основная литература: 1. Крючков И. П. , Старшинов В. А. , Гусев М. В. Переходные процессы в электроэнергетических системах. М. : Изд. дом МЭИ, 2008. 2. Буре И. Г. , Родина Л. С. Расчет параметров систем промышленного электроснабжения в переходных режимах. М. : Издательство МЭИ, 2005. 3. Гамазин С. И. , Цырук С. А. , Жуков В. А. Переходные процессы в системах электроснабжения. Лабораторный практикум. М. : Изд. дом МЭИ, 2007 7. 2 Дополнительная литература: 4. Веников В. А. Переходные электромеханические процессы в электрических системах. М. : Высшая школа, 1985. 5. Переходные процессы электрических систем в примерах и иллюстрациях. Под ред. Веникова В. А. М. : Энергоатомиздат, 1985. 6. Жданов П. С. Вопросы устойчивости электрических систем - М. , Энергия, 1979. - 456 с.

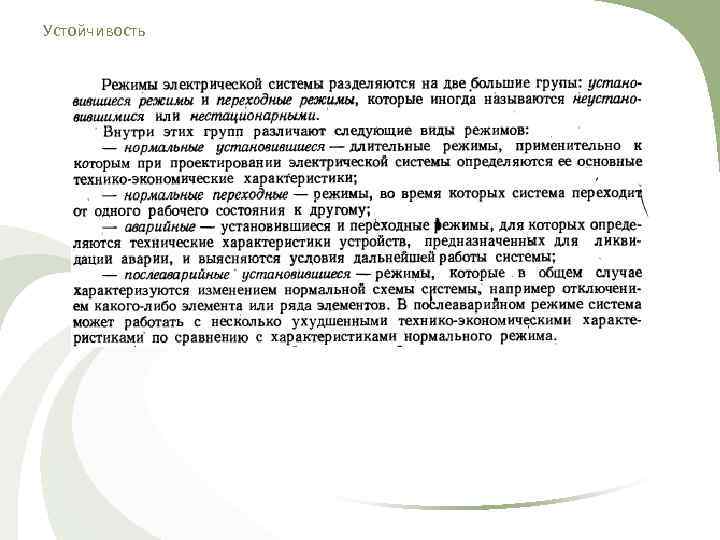

Устойчивость

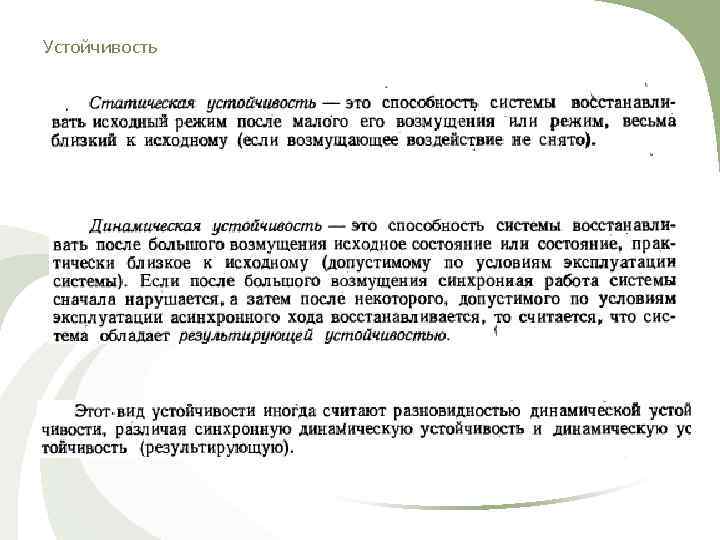

Устойчивость

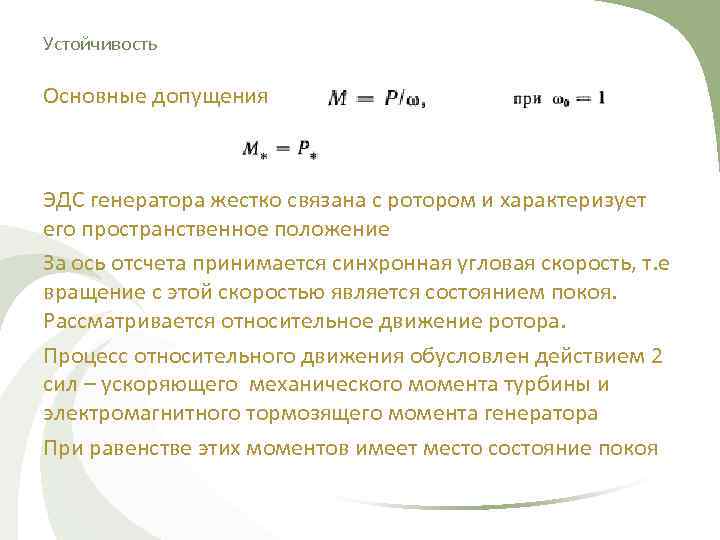

Устойчивость Основные допущения ЭДС генератора жестко связана с ротором и характеризует его пространственное положение За ось отсчета принимается синхронная угловая скорость, т. е вращение с этой скоростью является состоянием покоя. Рассматривается относительное движение ротора. Процесс относительного движения обусловлен действием 2 сил – ускоряющего механического момента турбины и электромагнитного тормозящего момента генератора При равенстве этих моментов имеет место состояние покоя
Устойчивость
Устойчивость

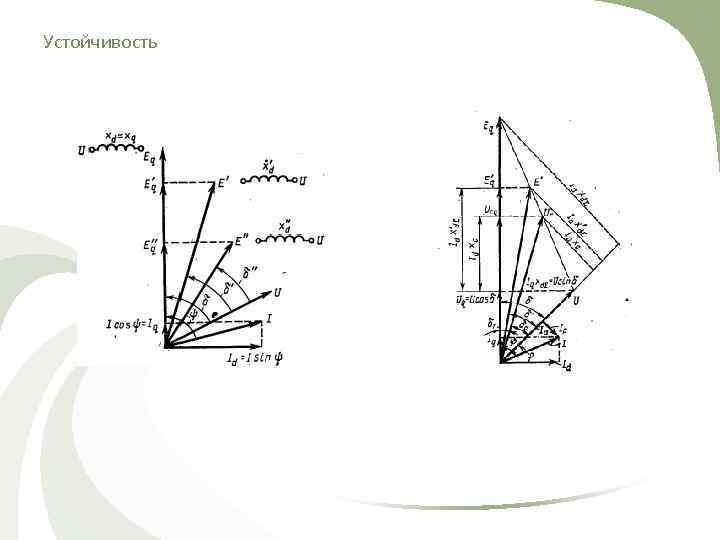

Устойчивость

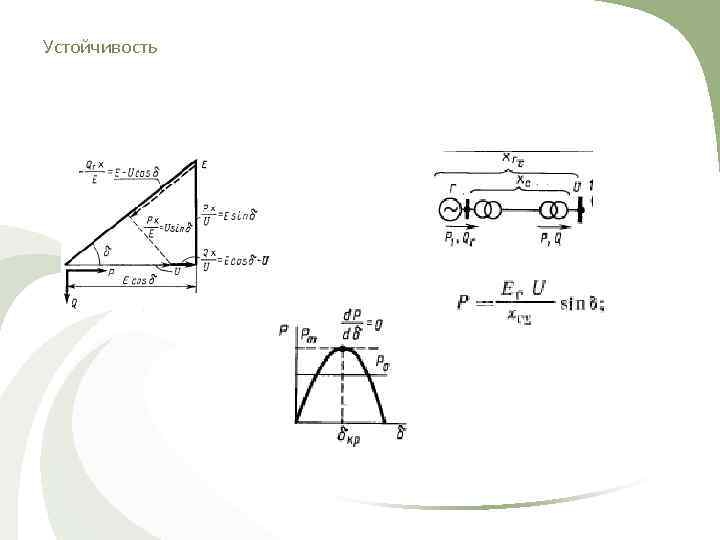

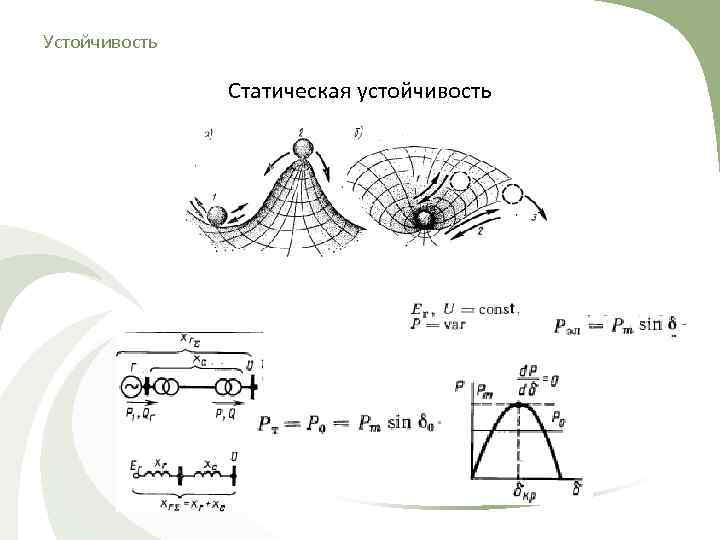

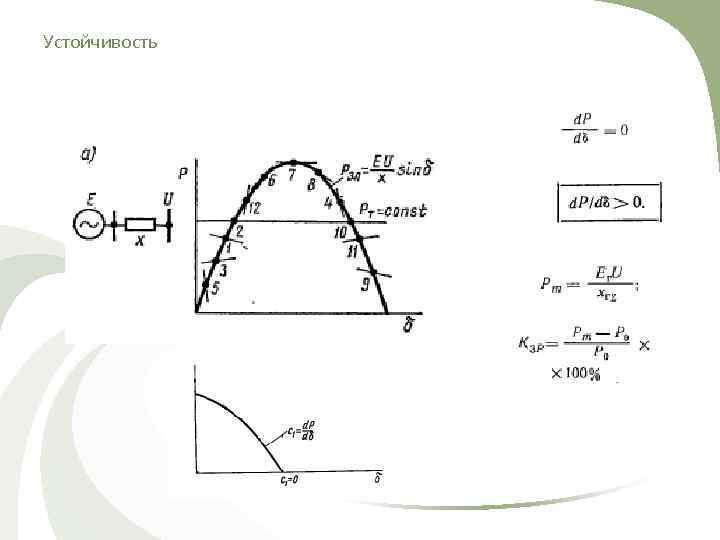

Устойчивость Статическая устойчивость
Устойчивость

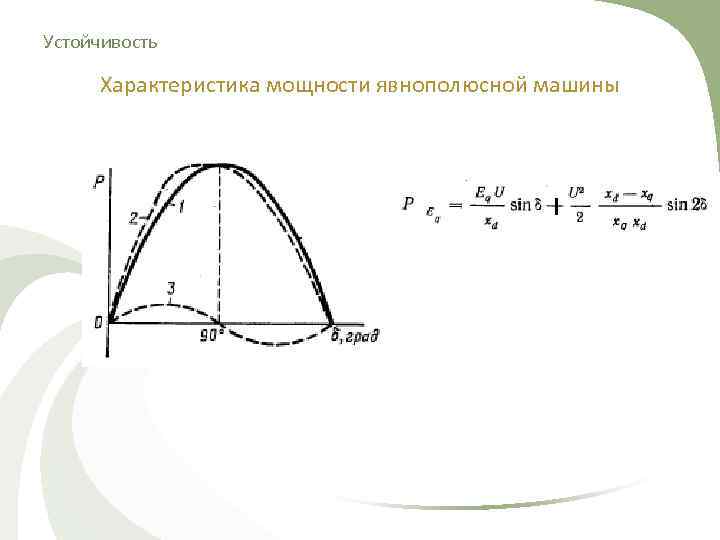

Устойчивость Характеристика мощности явнополюсной машины

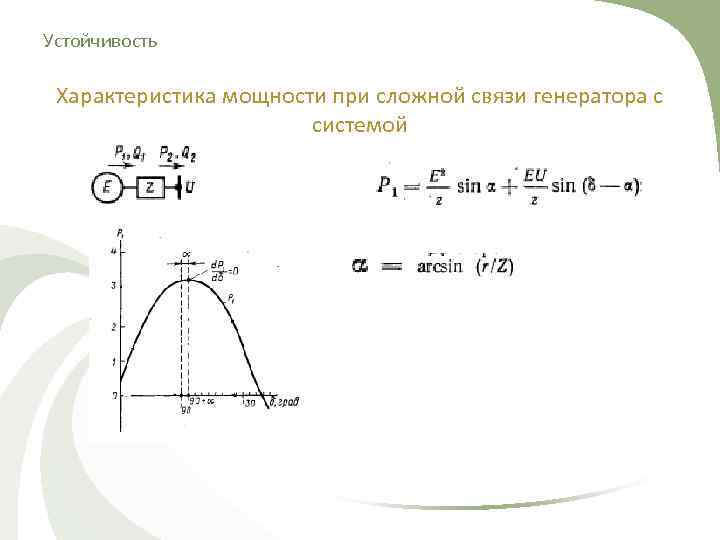

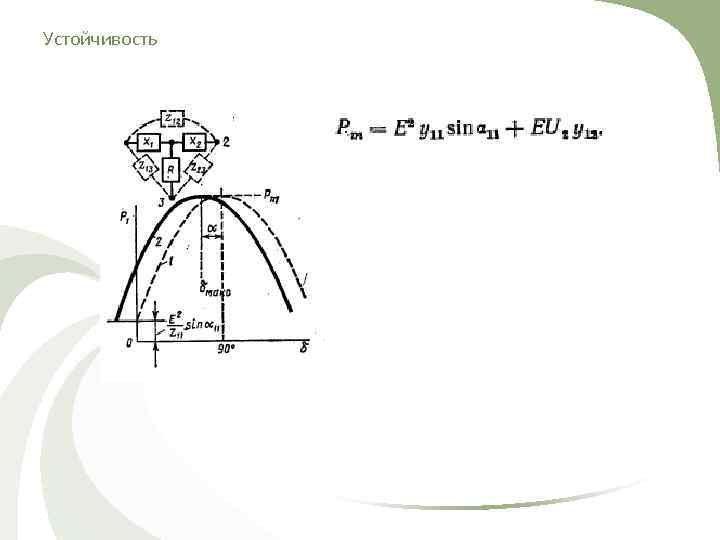

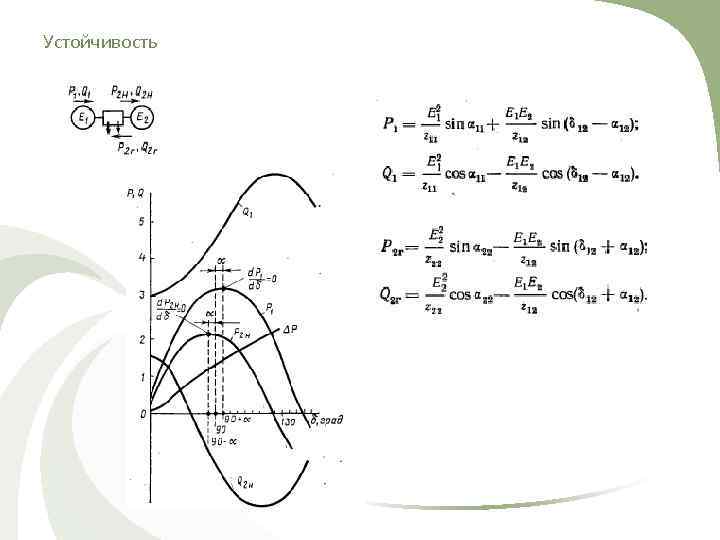

Устойчивость Характеристика мощности при сложной связи генератора с системой
Устойчивость
Устойчивость

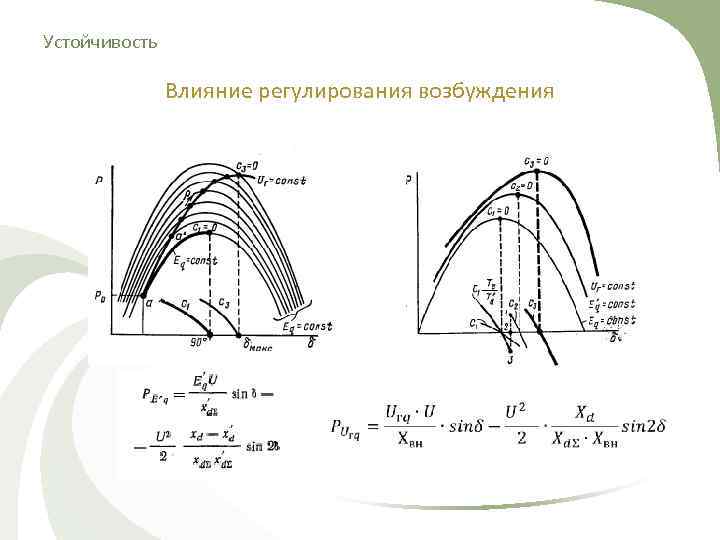

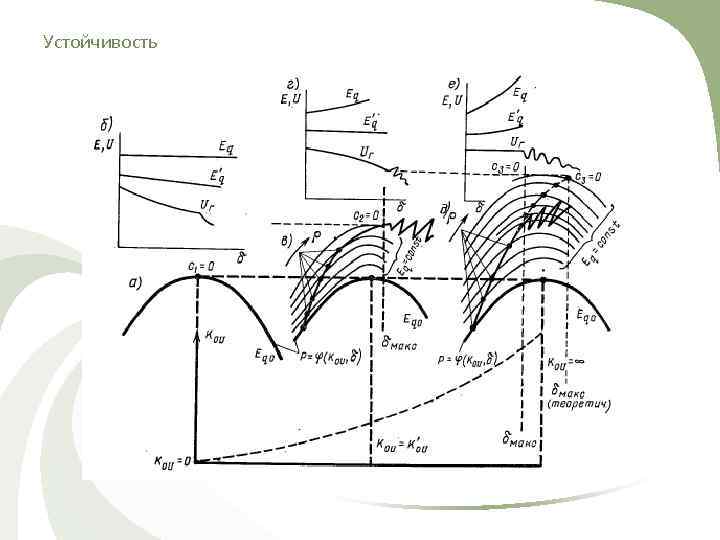

Устойчивость Влияние регулирования возбуждения
Устойчивость

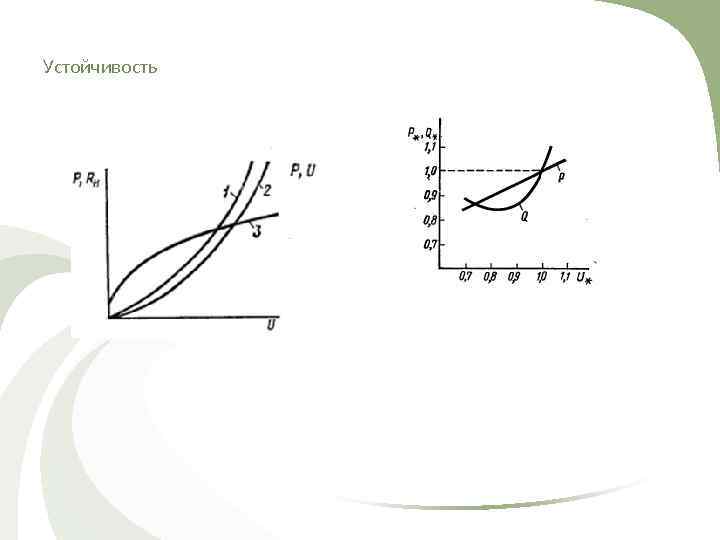

Регулирующий эффект нагрузки
Устойчивость
Устойчивость
Устойчивость
Устойчивость

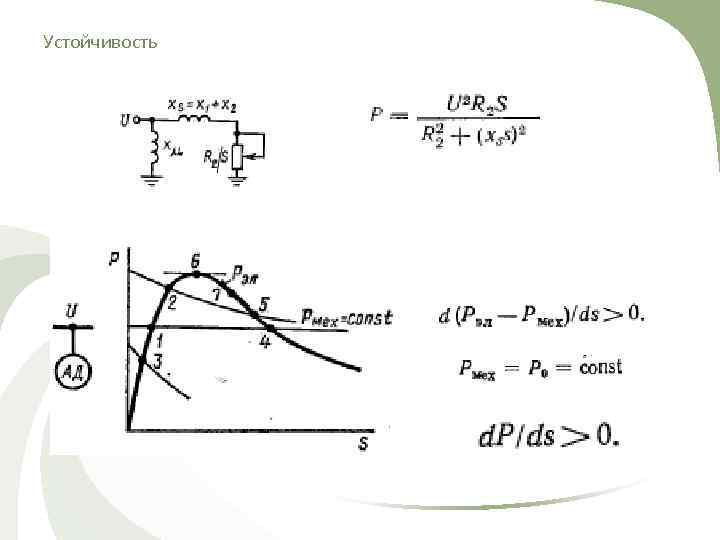

Устойчивость

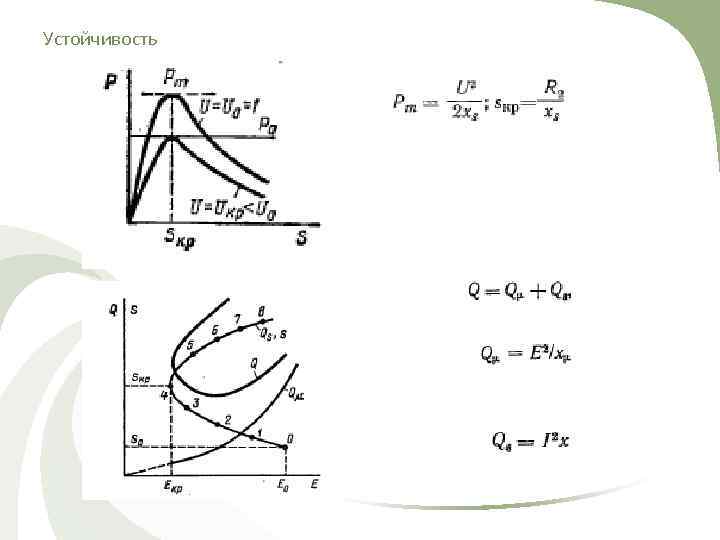

Устойчивость

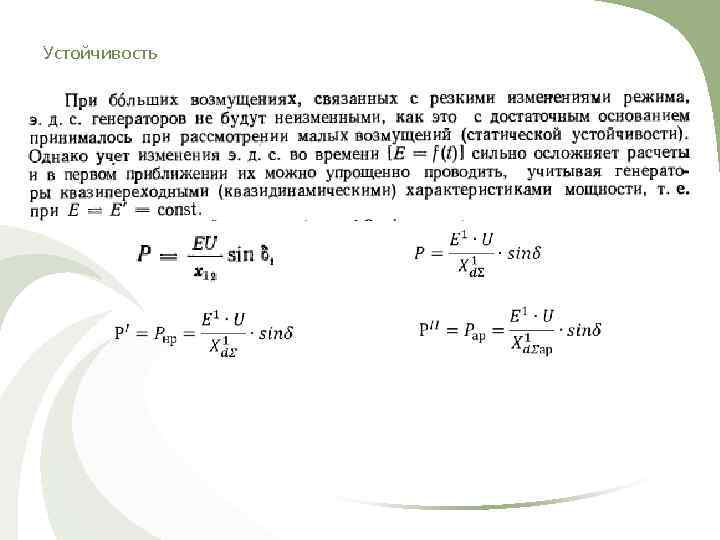

Устойчивость •
Устойчивость

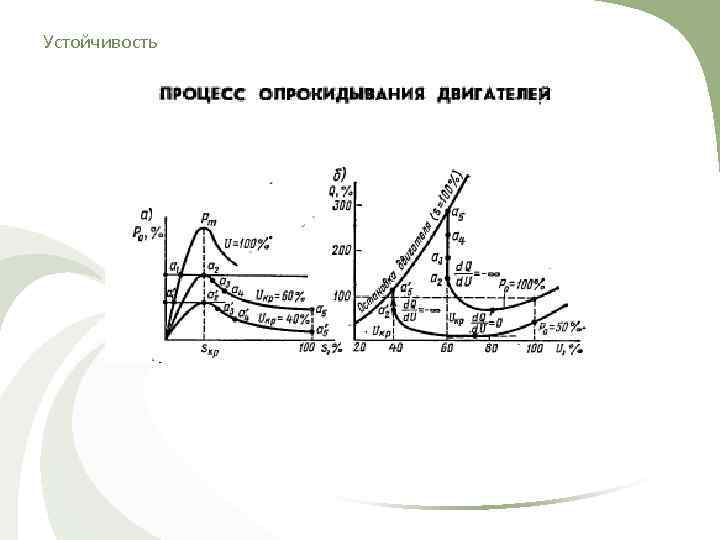

Устойчивость

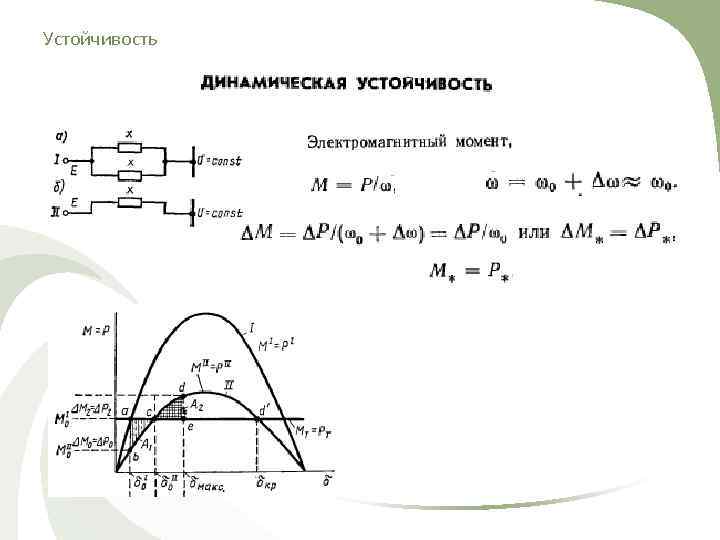

Устойчивость

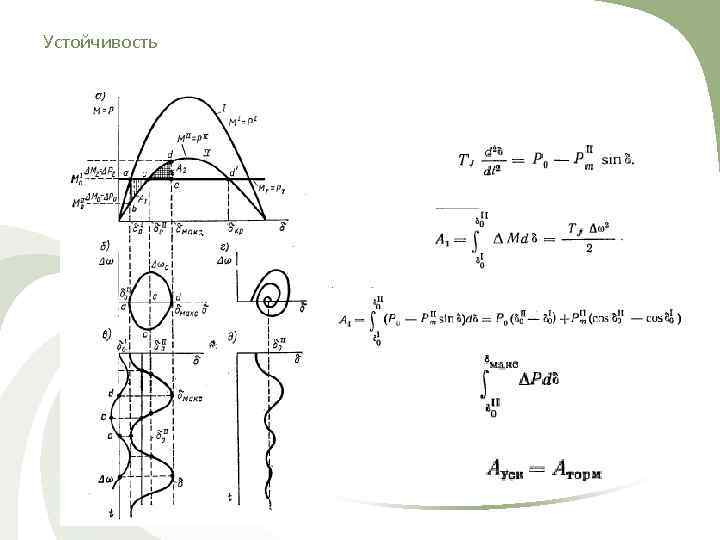

Устойчивость

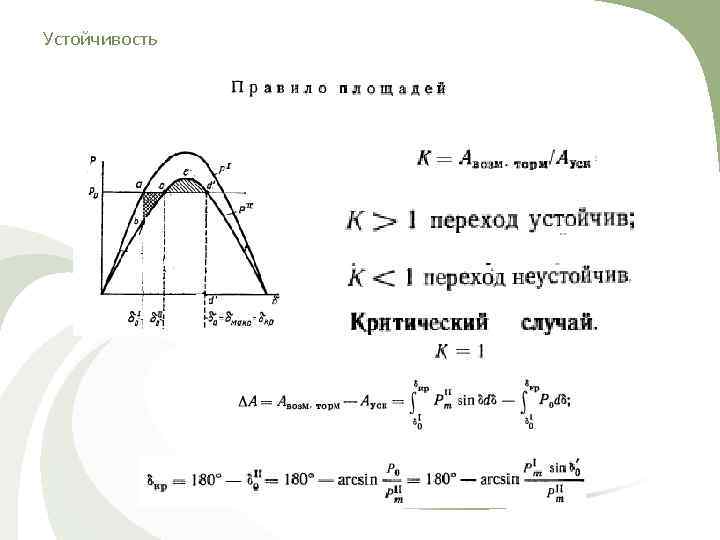

Устойчивость
Устойчивость

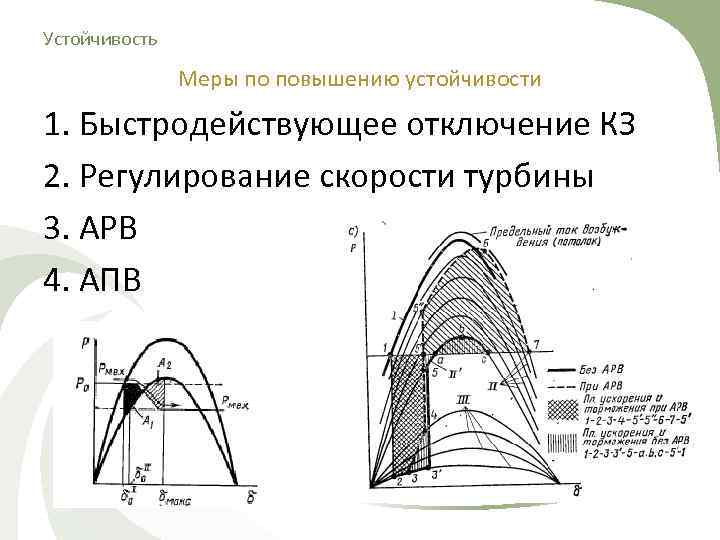

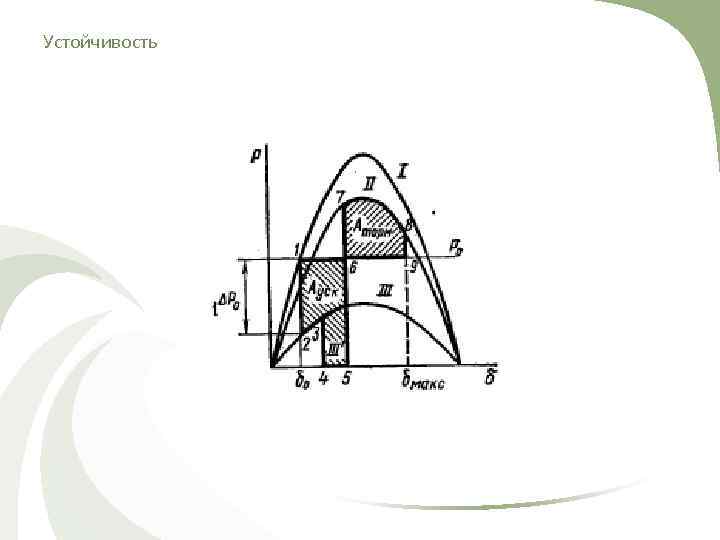

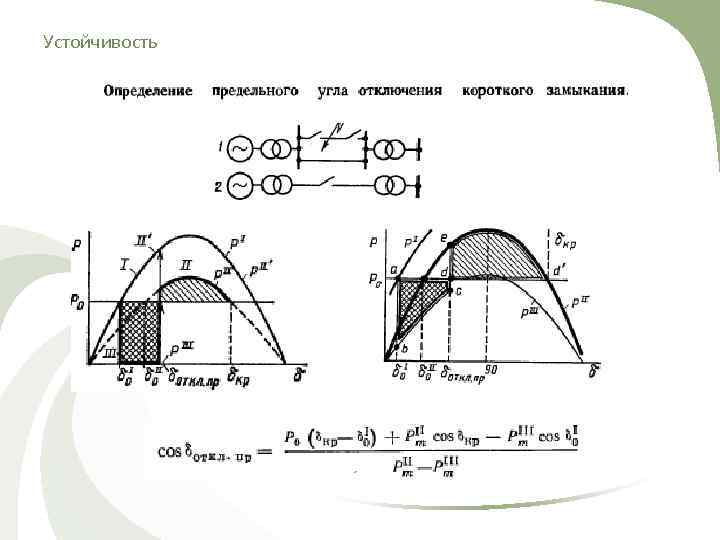

Устойчивость Меры по повышению устойчивости 1. Быстродействующее отключение КЗ 2. Регулирование скорости турбины 3. АРВ 4. АПВ

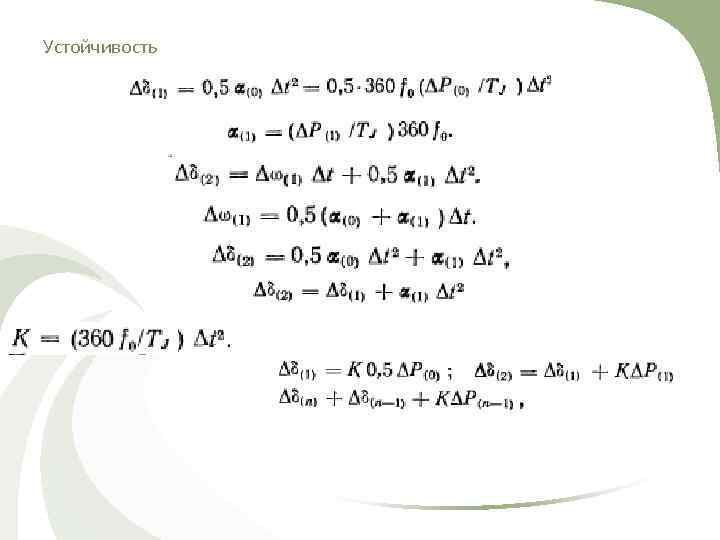

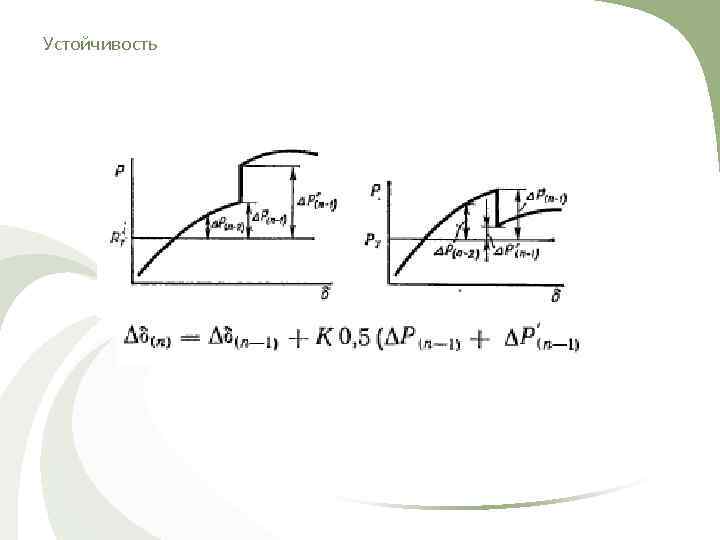

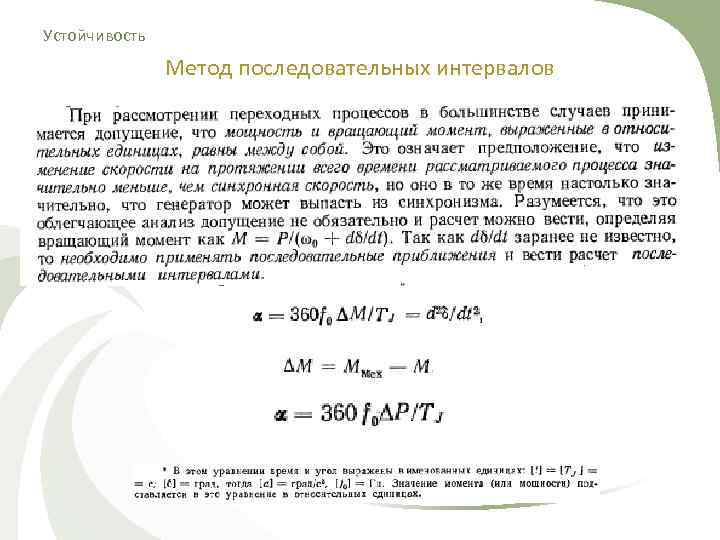

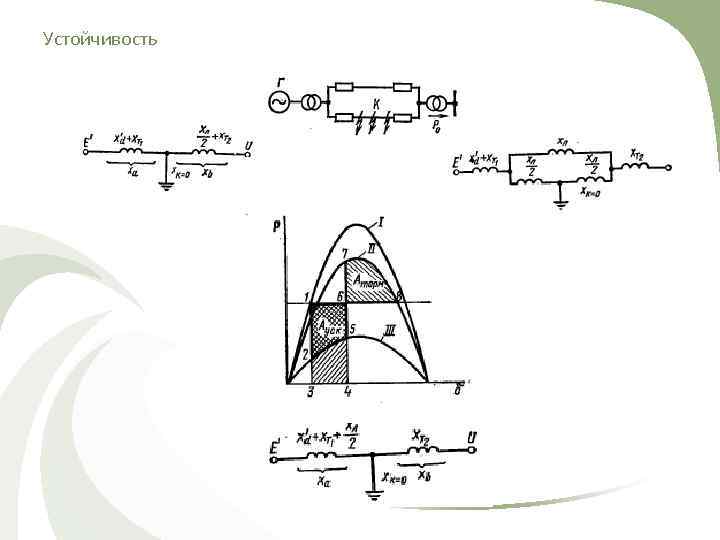

Устойчивость Метод последовательных интервалов
Устойчивость

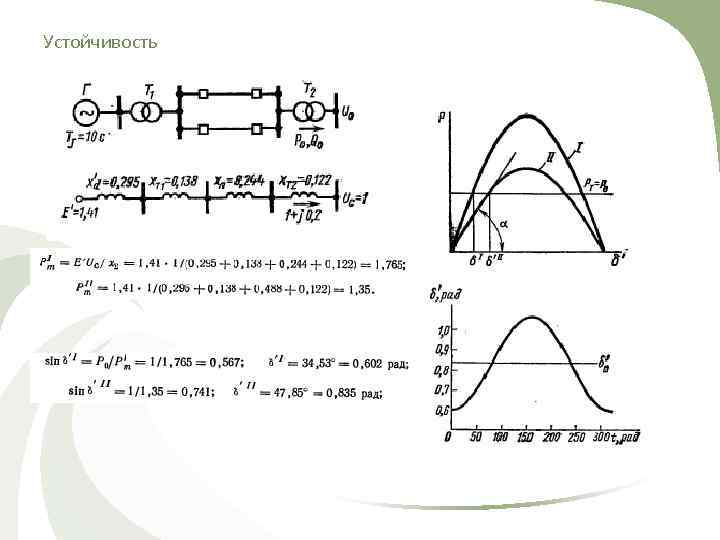

Устойчивость
Устойчивость
Устойчивость

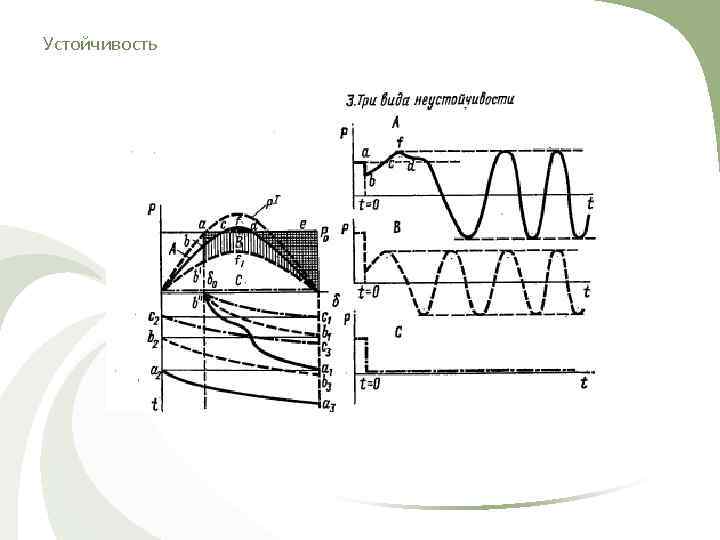

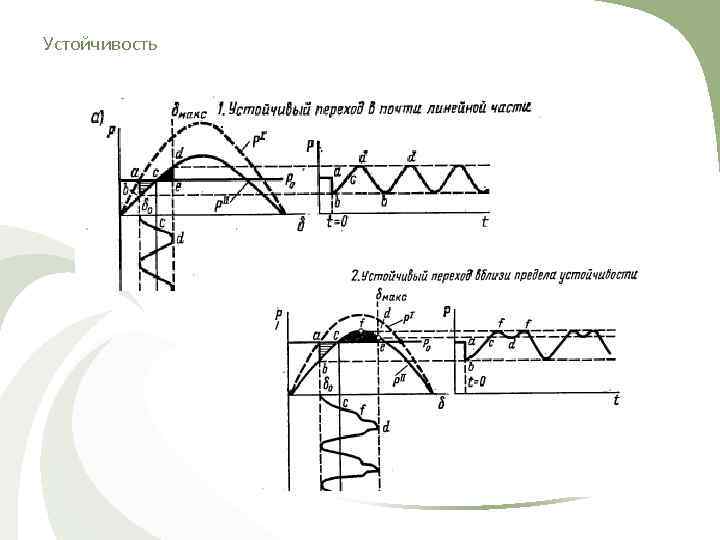

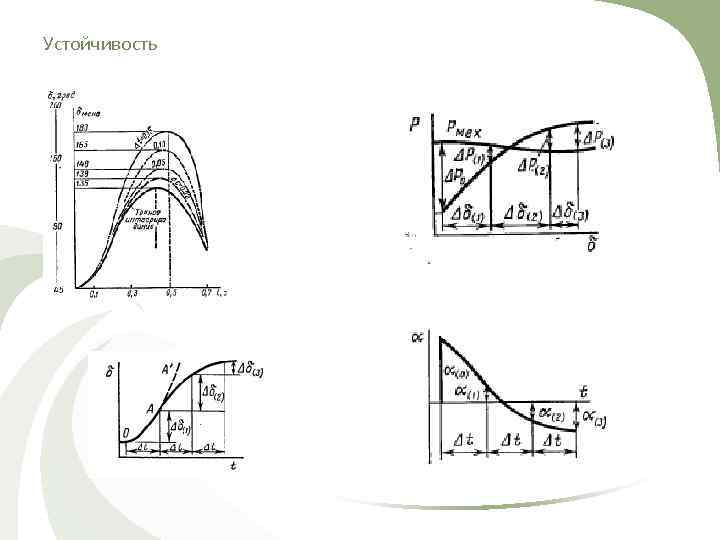

Устойчивость
