Электромагнитные волны. Уравнения Максвелла и волновое уравнение. Электромагнитные волны. Уравнения Максвелла и волновое уравнение.

1. Уравнения Максвелла и волновое уравнение. Электромагнитное поле описывается уравнениями Максвелла: Рассмотрим однородную и 1. Уравнения Максвелла и волновое уравнение. Электромагнитное поле описывается уравнениями Максвелла: Рассмотрим однородную и изотропную, электрически нейтральную, непроводящую среду.

1. Уравнения Максвелла и волновое уравнение. В рассматриваемой среде (ε = const. , μ 1. Уравнения Максвелла и волновое уравнение. В рассматриваемой среде (ε = const. , μ = const. , = 0) эти уравнения можно переписать так: (1) (2) (3) (4) Вычислим ротор от правой и левой части уравнения (1).

1. Уравнения Максвелла и волновое уравнение. Согласно уравнению (4) После вычисления ротора от левой 1. Уравнения Максвелла и волновое уравнение. Согласно уравнению (4) После вычисления ротора от левой части уравнения (1) получаем:

1. Уравнения Максвелла и волновое уравнение. Вычислим ротор от правой части уравнения (1). Согласно 1. Уравнения Максвелла и волновое уравнение. Вычислим ротор от правой части уравнения (1). Согласно уравнению (3) После вычисления ротора от правой и левой части уравнения (1) получаем:

1. Уравнения Максвелла и волновое уравнение. Сравним полученное уравнение с общим видом дифференциального волнового 1. Уравнения Максвелла и волновое уравнение. Сравним полученное уравнение с общим видом дифференциального волнового уравнения: где v – фазовая скорость распространения волны. Полученное нами уравнение для напряжённости электрического поля совпадает волновым уравнением, если Решениями волнового уравнения являются плоские волны вида

1. Уравнения Максвелла и волновое уравнение. Решениями волнового уравнения для вектора напряжённости электрического поля 1. Уравнения Максвелла и волновое уравнение. Решениями волнового уравнения для вектора напряжённости электрического поля также являются плоские волны. В данном случае в пространстве распространяются колебания напряжённости электрического поля. Фазовая скорость распространения в пространстве таких колебаний:

1. Уравнения Максвелла и волновое уравнение. Аналогично можно вывести волновое уравнение, рассматривая напряжённость магнитного 1. Уравнения Максвелла и волновое уравнение. Аналогично можно вывести волновое уравнение, рассматривая напряжённость магнитного поля. В рассматриваемой среде (ε = const. , μ = const. , = 0): (1) (2) (3) (4) Вычислим ротор от правой и левой части уравнения (3). Выполним преобразования, как и в воспользуемся уравнением (2) и получим: предыдущем случае,

1. Уравнения Максвелла и волновое уравнение. Это уравнение можно переписать так: где - фазовая 1. Уравнения Максвелла и волновое уравнение. Это уравнение можно переписать так: где - фазовая скорость волны. - решение волнового уравнения, уравнение плоской волны. Отметим, что решения одинаковы как для электрического поля, так и для магнитного. Колебания напряжённостей электрического и одновременно происходят поле магнитного одинаковой скоростью. Эти колебания совпадают по фазе. Колебания напряжённостей электрического и магнитного полей, распространяющиеся в пространстве, называются электромагнитными волнами.

1. Уравнения Максвелла и волновое уравнение. Фазовая скорость электромагнитной волны В вакууме, когда ε 1. Уравнения Максвелла и волновое уравнение. Фазовая скорость электромагнитной волны В вакууме, когда ε = 1 и μ = 1, В некоторой среде, когда ε > 1 и μ > 1, В оптике величина n называется показателем преломления. Физический смысл показателя преломления - он показывает, во сколько раз скорость света (ЭМВ) в данной среде меньше, чем в вакууме.

1. Уравнения Максвелла и волновое уравнение. Основные выводы: 1. Уравнения Максвелла допускают волновые решения. 1. Уравнения Максвелла и волновое уравнение. Основные выводы: 1. Уравнения Максвелла допускают волновые решения. 2. Электромагнитная полна представляет собой колебания напряженностей электрического и магнитного полей, распространяющихся в пространстве. 3. Скорость распространения ЭМВ в вакууме 4. Скорость распространения ЭМВ в любой диэлектрической среде меньше, чем в вакууме: n – показатель преломления среды.

2. Экспериментальное открытие электромагнитных волн. 2. Экспериментальное открытие электромагнитных волн.

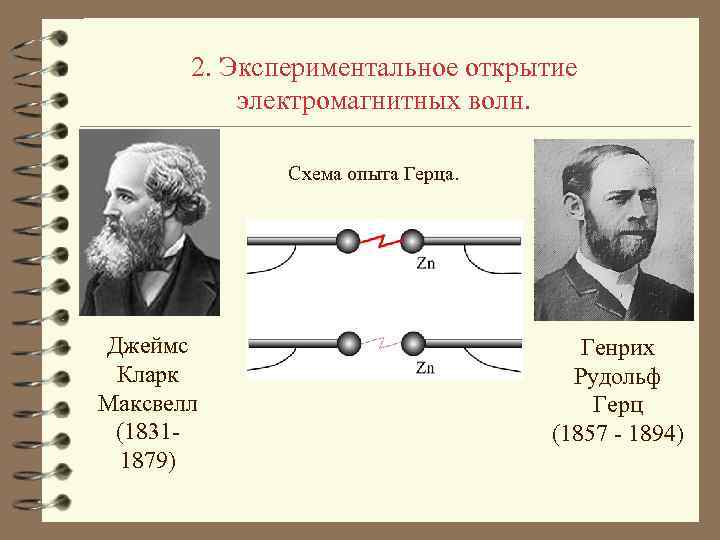

2. Экспериментальное открытие электромагнитных волн. Схема опыта Герца. Джеймс Кларк Максвелл (18311879) Генрих Рудольф 2. Экспериментальное открытие электромагнитных волн. Схема опыта Герца. Джеймс Кларк Максвелл (18311879) Генрих Рудольф Герц (1857 - 1894)

3. Поперечность электромагнитных волн. 3. Поперечность электромагнитных волн.

3. Поперечность ЭМВ. Некоторые свойства ЭМВ мы уже отметили: 1. Скорость распространения ЭМВ в 3. Поперечность ЭМВ. Некоторые свойства ЭМВ мы уже отметили: 1. Скорость распространения ЭМВ в вакууме 2. Скорость распространения ЭМВ в любой диэлектрической среде меньше, чем в вакууме: n – показатель преломления среды. Ещё одним важнейшим свойством ЭМВ является её поперечность.

3. Поперечность ЭМВ. Если плоская ЭМВ распространяется вдоль оси OX выбранной нами системы отсчёта, 3. Поперечность ЭМВ. Если плоская ЭМВ распространяется вдоль оси OX выбранной нами системы отсчёта, то её уравнение можно записать так: Здесь ω – циклическая (круговая) частота колебаний волны, k – волновое число. Известно, что волновые поверхности плоской волны - плоскости. Если волна распространяется вдоль оси OX, то её волновые поверхности есть плоскости, параллельные плоскости YZ (перпендикулярные OX).

3. Поперечность ЭМВ распространяется вдоль оси OX, изменение векторов E и H описывается уравнениями 3. Поперечность ЭМВ распространяется вдоль оси OX, изменение векторов E и H описывается уравнениями Каждая из волновых поверхностей характеризуется одним значением координаты X. Поэтому в пределах одной волновой поверхности в данный момент времени значения вектора напряжённости одинаковы. Это справедливо и для вектора E и для вектора H. Значения всех трёх компонент вектора E и всех трёх компонент вектора H зависят только от координаты X и не зависят от координат Y и Z.

3. Поперечность ЭМВ. Рассмотрим уравнение, распространение ЭМВ: В левой части этого уравнения То же 3. Поперечность ЭМВ. Рассмотрим уравнение, распространение ЭМВ: В левой части этого уравнения То же по компонентам: описывающее

3. Поперечность ЭМВ. 3. Поперечность ЭМВ.

3. Поперечность ЭМВ. Величина Ex, Ey, Ez зависит только от координаты x, поэтому 3. Поперечность ЭМВ. Величина Ex, Ey, Ez зависит только от координаты x, поэтому

3. Поперечность ЭМВ. В направлениях, перпендикулярных направлению распространения волны, производные по времен от H 3. Поперечность ЭМВ. В направлениях, перпендикулярных направлению распространения волны, производные по времен от H нулю не равны, следовательно, в этих направлениях может существовать переменное магнитное поле. В направлении, параллельном направлению распространения волны, может существовать только стационарное магнитное поле.

3. Поперечность ЭМВ. Если рассмотреть уравнение, описывающее распространение ЭМВ и, как и в предыдущем 3. Поперечность ЭМВ. Если рассмотреть уравнение, описывающее распространение ЭМВ и, как и в предыдущем случае, переписать его в виде проекций на оси координат, и учесть, что все компоненты вектора H зависят только от координаты x, получим В направлениях, перпендикулярных направлению распространения волны, может существовать переменное электрическое поле. В направлении, параллельном направлению распространения волны, может существовать только стационарное электрическое поле.

3. Поперечность ЭМВ. Таким образом, поперечной. электромагнитная волна является волной 3. Поперечность ЭМВ. Таким образом, поперечной. электромагнитная волна является волной

4. Поляризация электромагнитных волн. 4. Поляризация электромагнитных волн.

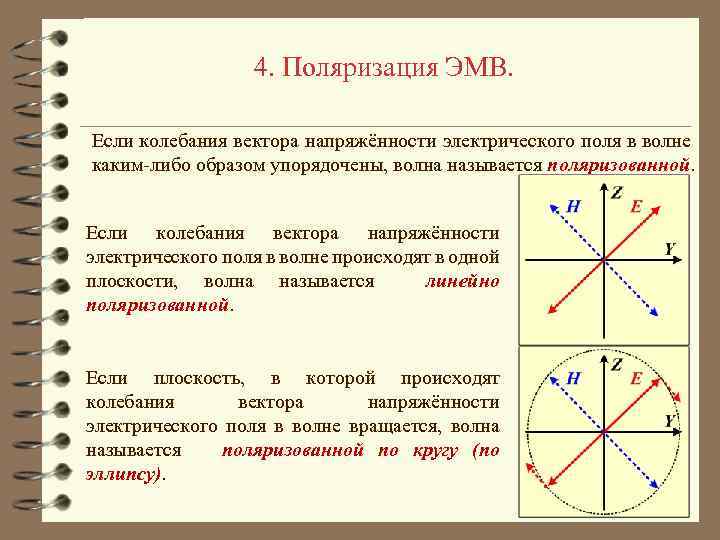

4. Поляризация ЭМВ. Если колебания вектора напряжённости электрического поля в волне каким-либо образом упорядочены, 4. Поляризация ЭМВ. Если колебания вектора напряжённости электрического поля в волне каким-либо образом упорядочены, волна называется поляризованной. Если колебания вектора напряжённости электрического поля в волне происходят в одной плоскости, волна называется линейно поляризованной. Если плоскость, в которой происходят колебания вектора напряжённости электрического поля в волне вращается, волна называется поляризованной по кругу (по эллипсу).

5. Соотношение между величинами E и H в электромагнитной волне. 5. Соотношение между величинами E и H в электромагнитной волне.

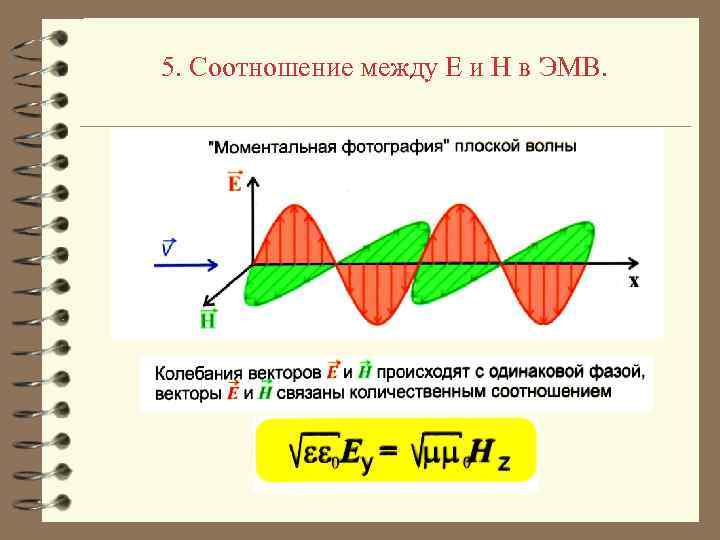

5. Соотношение между E и H в ЭМВ. Рассмотрим уравнение, описывающее распространение ЭМВ: В 5. Соотношение между E и H в ЭМВ. Рассмотрим уравнение, описывающее распространение ЭМВ: В левой части этого уравнения

5. Соотношение между E и H в ЭМВ. Учтём, что вектор E зависит только 5. Соотношение между E и H в ЭМВ. Учтём, что вектор E зависит только от координаты x Рассмотрим уравнение, описывающее распространение ЭМВ: В левой части этого уравнения

5. Соотношение между E и H в ЭМВ. Учтём, что вектор H зависит только 5. Соотношение между E и H в ЭМВ. Учтём, что вектор H зависит только от координаты x Решениями волнового уравнения являются плоские волны (волна распространяется вдоль OX, векторы напряжённостей перпендикулярны)

5. Соотношение между E и H в ЭМВ. Как мы установили ранее, Подставим в 5. Соотношение между E и H в ЭМВ. Как мы установили ранее, Подставим в это уравнение выражения дл напряжённостей полей. Это соотношение должно выполняться в любой момент времени и в точке с любой координатой x.

5. Соотношение между E и H в ЭМВ. Волновое число k связано с циклической 5. Соотношение между E и H в ЭМВ. Волновое число k связано с циклической частотой ω соотношением

5. Соотношение между E и H в ЭМВ. 5. Соотношение между E и H в ЭМВ.

6. Вектор Умова-Пойнтинга. 6. Вектор Умова-Пойнтинга.

6. Вектор Умова-Пойнтинга. Известно, что плотность энергии электрического поля а плотность энергии магнитного поля 6. Вектор Умова-Пойнтинга. Известно, что плотность энергии электрического поля а плотность энергии магнитного поля Эти выражения можно получить из уравнений Максвелла. Рассмотрим уравнения: (1) (2) Умножим уравнение (1) на вектор H скалярно, а уравнение (2) умножим скалярно на вектор E.

6. Вектор Умова-Пойнтинга. Если магнитная проницаемость постоянна, 6. Вектор Умова-Пойнтинга. Если магнитная проницаемость постоянна,

6. Вектор Умова-Пойнтинга. Аналогично преобразуем второе уравнение: Мы рассматриваем непроводящую среду, поэтому j = 6. Вектор Умова-Пойнтинга. Аналогично преобразуем второе уравнение: Мы рассматриваем непроводящую среду, поэтому j = 0. Итого, мы получили два уравнения: Вычтем из второго уравнения первое:

6. Вектор Умова-Пойнтинга. Из векторного анализа известно тождество: Применив это тождество, получим: 6. Вектор Умова-Пойнтинга. Из векторного анализа известно тождество: Применив это тождество, получим:

6. Вектор Умова-Пойнтинга. Выясним физический смысл полученного выражения. Обозначим - вектор Умова-Пойнтинга. - плотность 6. Вектор Умова-Пойнтинга. Выясним физический смысл полученного выражения. Обозначим - вектор Умова-Пойнтинга. - плотность энергии электромагнитного поля. Преобразуем левую часть уравнения:

6. Вектор Умова-Пойнтинга. Применим к левой части уравнения теорему Остроградского-Гаусса: Здесь - поверхность, окружающая 6. Вектор Умова-Пойнтинга. Применим к левой части уравнения теорему Остроградского-Гаусса: Здесь - поверхность, окружающая объём V. Чтобы равенство не нарушилось, вычислим интеграл по объёму V и в правой части: Здесь Wэм - энергия электромагнитного поля в объёме V. Итого, получилось:

6. Вектор Умова-Пойнтинга. Таким образом, поток вектора Умова-Пойнтинга через некоторую замкнутую поверхность равен убыли 6. Вектор Умова-Пойнтинга. Таким образом, поток вектора Умова-Пойнтинга через некоторую замкнутую поверхность равен убыли энергии электромагнитного поля в объёме, ограниченном этой замкнутой поверхностью. Согласно определению, Таким образом, Эти векторы образуют правую тройку. E и H лежат в плоскости, перпендикулярной направлению распространения волны, направление S совпадает с направлением распространения волны.

7. Энергия, переносимая электромагнитной волной. 7. Энергия, переносимая электромагнитной волной.

7. Энергия, переносимая электромагнитной волной. Известно, что плотность энергии электромагнитного поля Если в пространстве 7. Энергия, переносимая электромагнитной волной. Известно, что плотность энергии электромагнитного поля Если в пространстве распространяется электромагнитная волна, то в данной точке пространства Плотность энергии магнитного поля В любой момент времени

7. Энергия, переносимая электромагнитной волной. Здесь v – скорость электромагнитной волны в данной среде. 7. Энергия, переносимая электромагнитной волной. Здесь v – скорость электромагнитной волны в данной среде. В вакууме, когда v = c, В некоторой среде

7. Энергия, переносимая электромагнитной волной. Введём новую величину, S, и назовём её модулем плотности 7. Энергия, переносимая электромагнитной волной. Введём новую величину, S, и назовём её модулем плотности потока энергии. То есть эта величина будет равна энергии, проходящей через единицу площади в единицу времени W – энергия, - площадь, t – время. Модуль плотности потока энергии (эта величина равна энергии, проходящей через единицу площади в единицу времени) равен модулю вектора Умова – Пойнтинга.

7. Энергия, переносимая электромагнитной волной. Энергия электромагнитной волны, проходящая через единицу площади в единицу 7. Энергия, переносимая электромагнитной волной. Энергия электромагнитной волны, проходящая через единицу площади в единицу времени, равна модулю вектора Умова – Пойнтинга.
