Электромагнитные теплосчетчики Студент группы ТГС-52 Денис Ходырев

Электромагнитные теплосчетчики Студент группы ТГС-52 Денис Ходырев

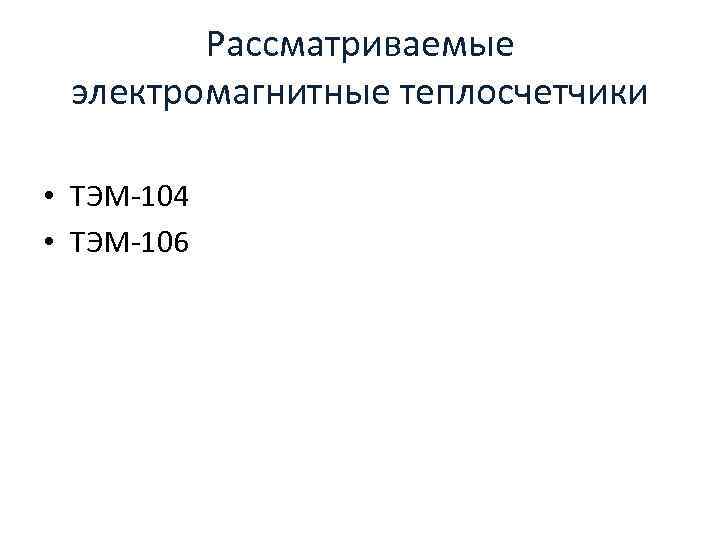

Рассматриваемые электромагнитные теплосчетчики • ТЭМ-104 • ТЭМ-106

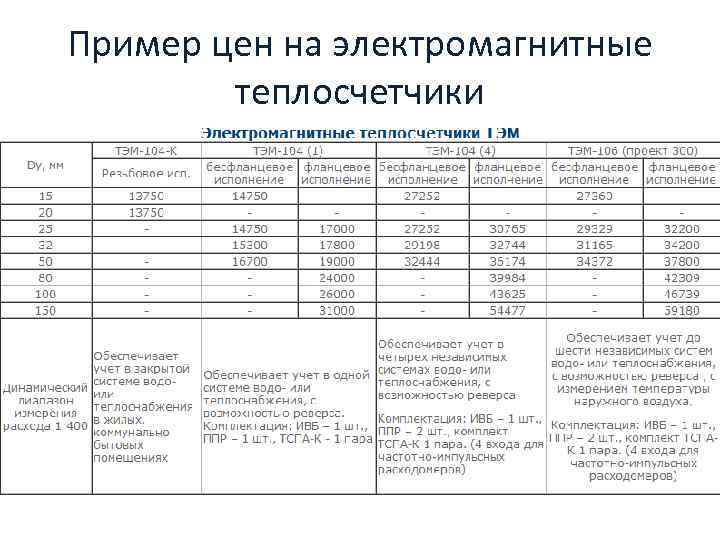

Пример цен на электромагнитные теплосчетчики

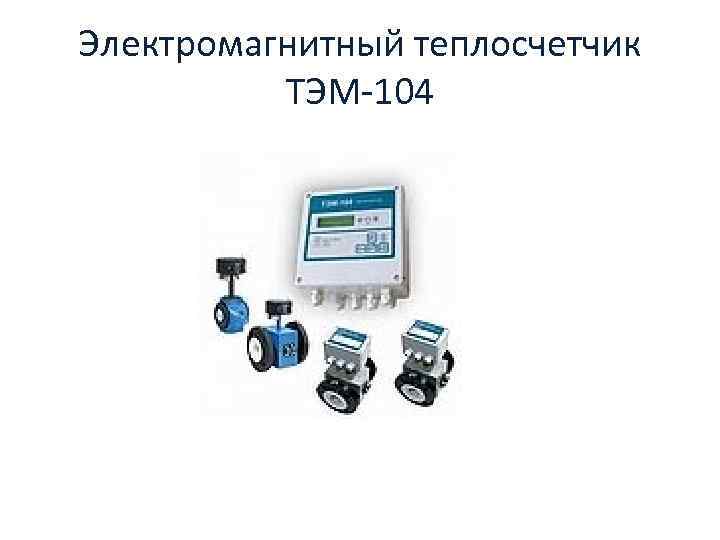

Электромагнитный теплосчетчик ТЭМ-104

• Теплосчетчик ТЭМ-104, предназначен для измерения и регистрации с целью коммерческого и технологического учета значений потребленного (отпущенного) количества теплоты (тепловой энергии), теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для организации информационных сетей сбора данных. • Области применения ТЭМ-104: предприятия тепловых сетей, тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты.

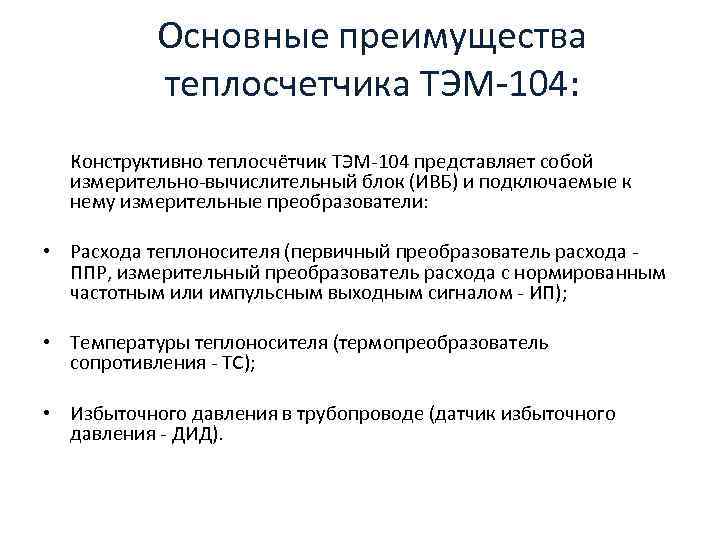

Основные преимущества теплосчетчика ТЭМ-104: Конструктивно теплосчётчик ТЭМ-104 представляет собой измерительно-вычислительный блок (ИВБ) и подключаемые к нему измерительные преобразователи: • Расхода теплоносителя (первичный преобразователь расхода ППР, измерительный преобразователь расхода с нормированным частотным или импульсным выходным сигналом - ИП); • Температуры теплоносителя (термопреобразователь сопротивления - ТС); • Избыточного давления в трубопроводе (датчик избыточного давления - ДИД).

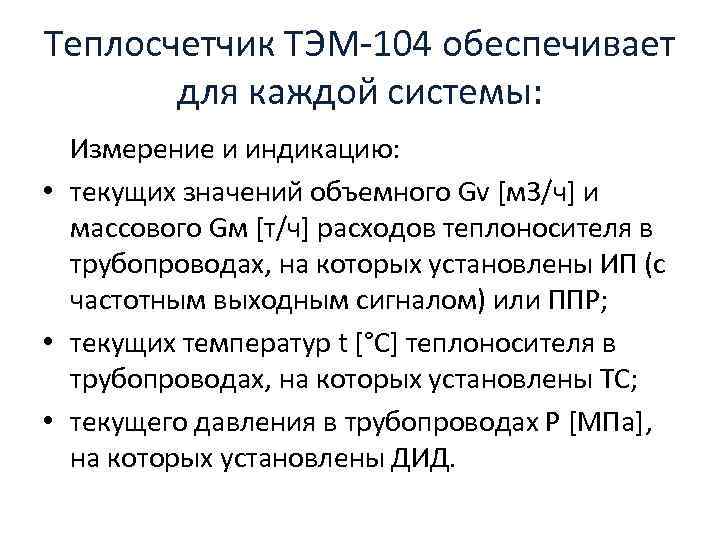

Теплосчетчик ТЭМ-104 обеспечивает для каждой системы: Измерение и индикацию: • текущих значений объемного Gv [м 3/ч] и массового Gм [т/ч] расходов теплоносителя в трубопроводах, на которых установлены ИП (с частотным выходным сигналом) или ППР; • текущих температур t [°С] теплоносителя в трубопроводах, на которых установлены ТС; • текущего давления в трубопроводах P [МПа], на которых установлены ДИД.

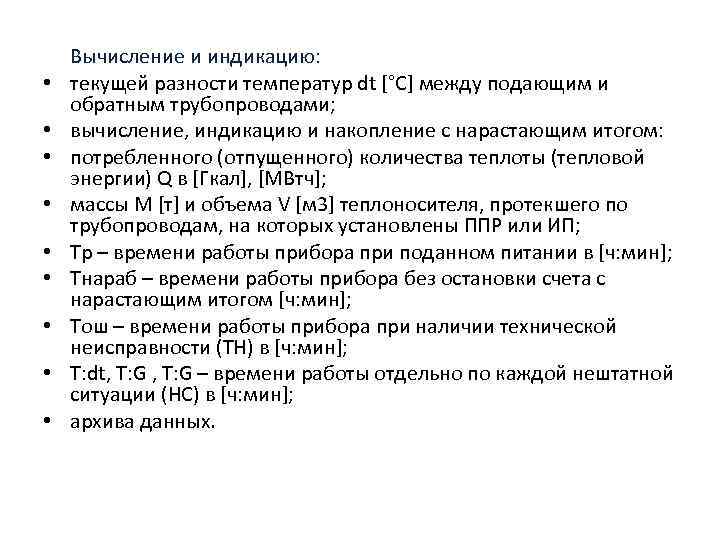

• • • Вычисление и индикацию: текущей разности температур dt [°С] между подающим и обратным трубопроводами; вычисление, индикацию и накопление с нарастающим итогом: потребленного (отпущенного) количества теплоты (тепловой энергии) Q в [Гкал], [МВтч]; массы М [т] и объема V [м 3] теплоносителя, протекшего по трубопроводам, на которых установлены ППР или ИП; Тр – времени работы прибора при поданном питании в [ч: мин]; Tнараб – времени работы прибора без остановки счета с нарастающим итогом [ч: мин]; Тош – времени работы прибора при наличии технической неисправности (ТН) в [ч: мин]; Т: dt, Т: G – времени работы отдельно по каждой нештатной ситуации (НС) в [ч: мин]; архива данных.

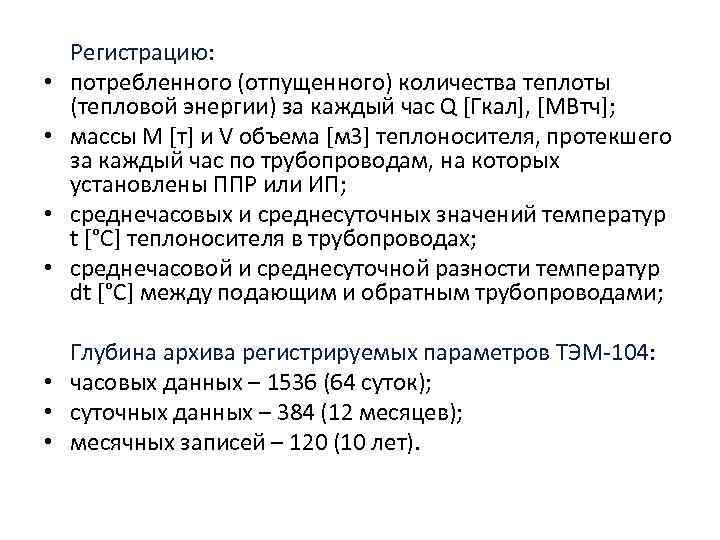

• • Регистрацию: потребленного (отпущенного) количества теплоты (тепловой энергии) за каждый час Q [Гкал], [МВтч]; массы М [т] и V объема [м 3] теплоносителя, протекшего за каждый час по трубопроводам, на которых установлены ППР или ИП; среднечасовых и среднесуточных значений температур t [°С] теплоносителя в трубопроводах; среднечасовой и среднесуточной разности температур dt [°С] между подающим и обратным трубопроводами; Глубина архива регистрируемых параметров ТЭМ-104: • часовых данных – 1536 (64 суток); • суточных данных – 384 (12 месяцев); • месячных записей – 120 (10 лет).

Электромагнитный теплосчетчик ТЭМ-106

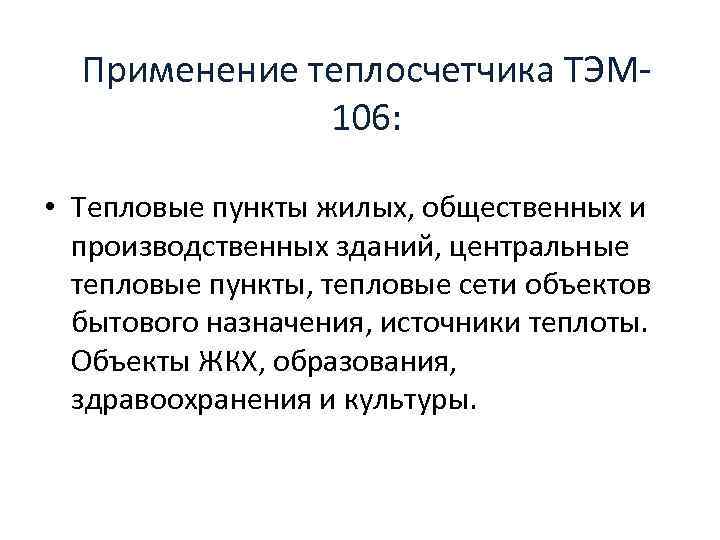

Применение теплосчетчика ТЭМ 106: • Тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты. Объекты ЖКХ, образования, здравоохранения и культуры.

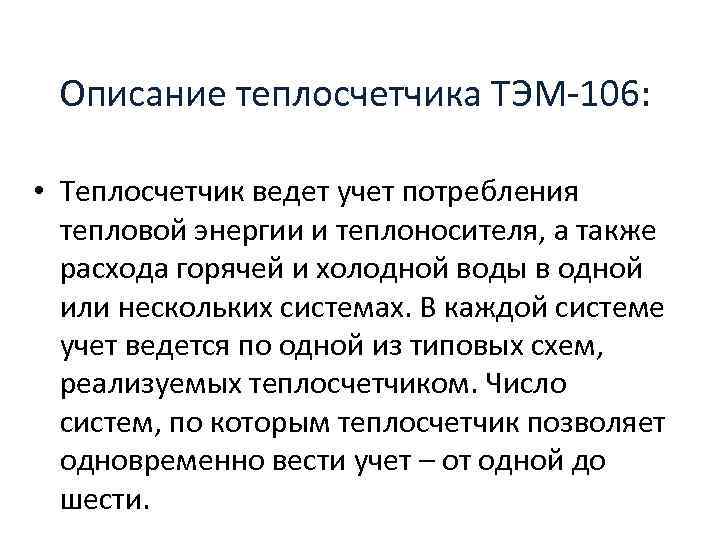

Описание теплосчетчика ТЭМ-106: • Теплосчетчик ведет учет потребления тепловой энергии и теплоносителя, а также расхода горячей и холодной воды в одной или нескольких системах. В каждой системе учет ведется по одной из типовых схем, реализуемых теплосчетчиком. Число систем, по которым теплосчетчик позволяет одновременно вести учет – от одной до шести.

Описание теплосчетчика ТЭМ-106 обеспечивает: измерение и индикацию: • текущих значений объемного GV [м 3/ч] и массового GM [т/ч] расходов теплоносителя; • текущих температур t [°С] теплоносителя; • текущего давления в трубопроводах P [МПа], на которых установлены датчики избыточного давления ДИД.

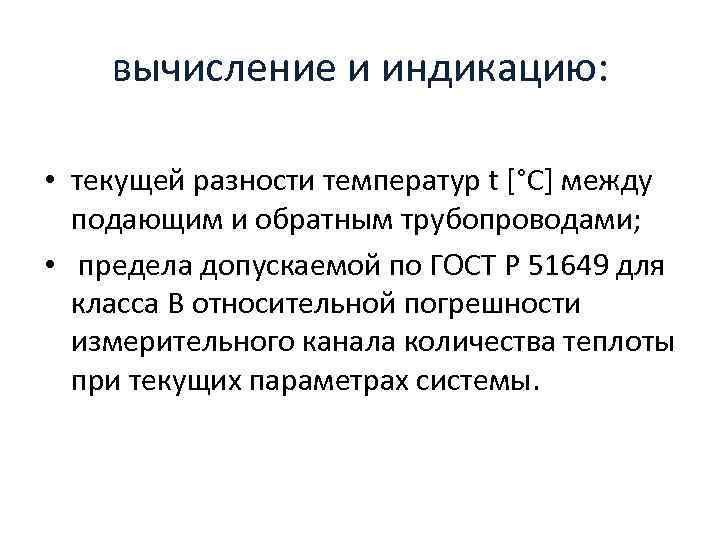

вычисление и индикацию: • текущей разности температур t [°С] между подающим и обратным трубопроводами; • предела допускаемой по ГОСТ Р 51649 для класса В относительной погрешности измерительного канала количества теплоты при текущих параметрах системы.

вычисление, индикацию и накопление с нарастающим итогом: • потребленного (отпущенного) количества теплоты (тепловой энергии) Q в [Гкал], [МВт·ч] или [ГДж]; • массы М [т] и объема V [м 3] теплоносителя; • времени работы прибора при поданном питании Тр , [ч: мин]; • времени работы прибора без остановки счета с нарастающим итогом Tнараб , [ч: мин]; • времени работы прибора при наличии технической неисправности Тош , [ч: мин]; • времени работы отдельно в каждой нештатной ситуации , [ч: мин]; • архива данных.

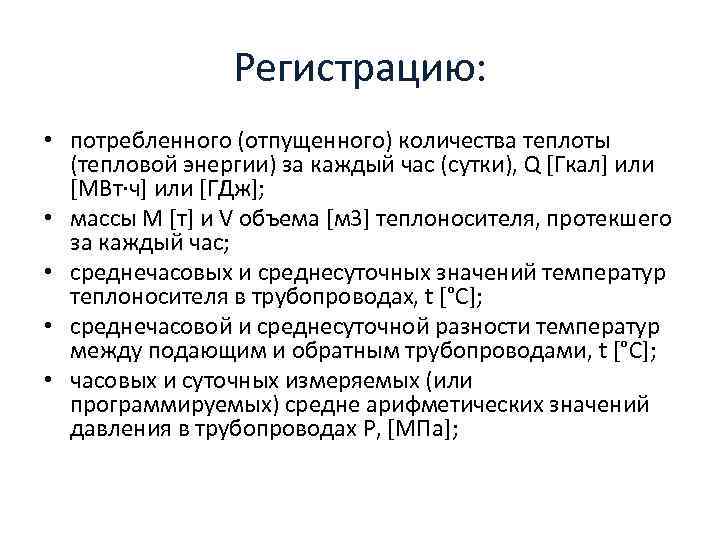

Регистрацию: • потребленного (отпущенного) количества теплоты (тепловой энергии) за каждый час (сутки), Q [Гкал] или [МВт·ч] или [ГДж]; • массы М [т] и V объема [м 3] теплоносителя, протекшего за каждый час; • среднечасовых и среднесуточных значений температур теплоносителя в трубопроводах, t [°С]; • среднечасовой и среднесуточной разности температур между подающим и обратным трубопроводами, t [°С]; • часовых и суточных измеряемых (или программируемых) средне арифметических значений давления в трубопроводах P, [МПа];

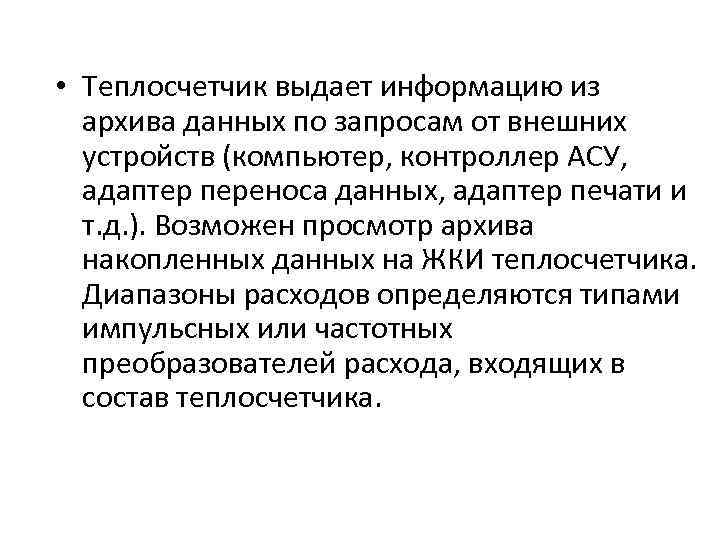

• Теплосчетчик выдает информацию из архива данных по запросам от внешних устройств (компьютер, контроллер АСУ, адаптер переноса данных, адаптер печати и т. д. ). Возможен просмотр архива накопленных данных на ЖКИ теплосчетчика. Диапазоны расходов определяются типами импульсных или частотных преобразователей расхода, входящих в состав теплосчетчика.
