  • Количество слайдов: 19

Электромагнитные переходные процессы Лекция 8 Кафедра Энергетика, автоматика и системы коммуникаций Электромагнитные переходные процессы Лекция 8 Кафедра Энергетика, автоматика и системы коммуникаций

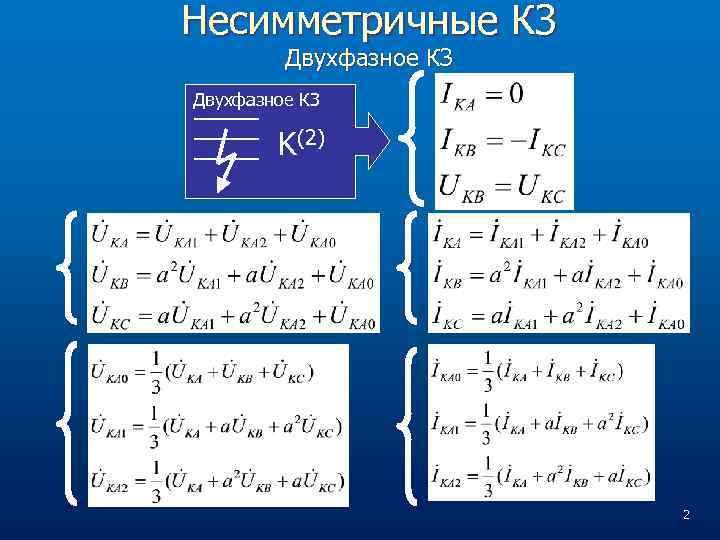

Несимметричные КЗ Двухфазное КЗ K(2) 2 Несимметричные КЗ Двухфазное КЗ K(2) 2

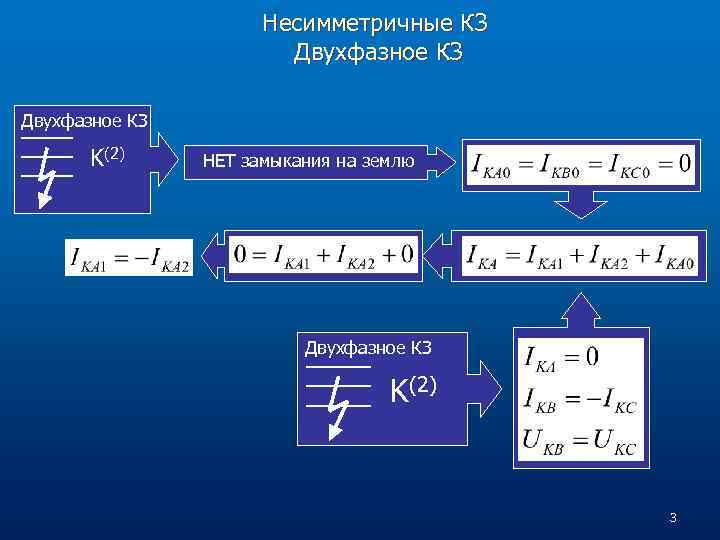

Несимметричные КЗ Двухфазное КЗ K(2) НЕТ замыкания на землю Двухфазное КЗ K(2) 3 Несимметричные КЗ Двухфазное КЗ K(2) НЕТ замыкания на землю Двухфазное КЗ K(2) 3

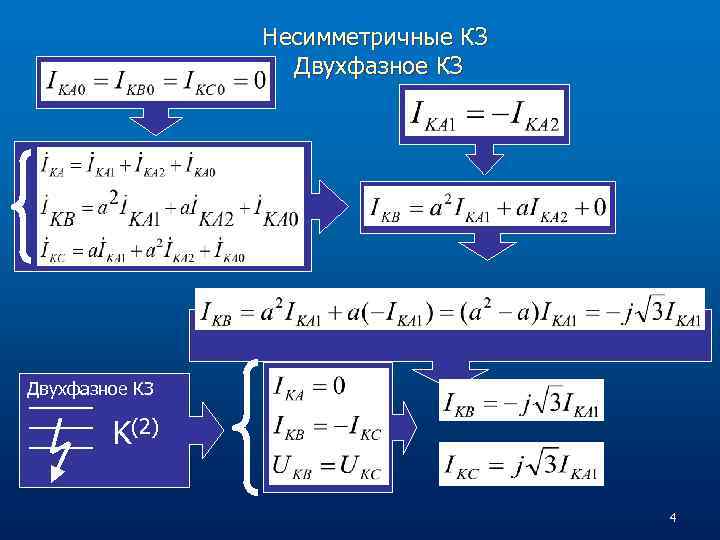

Несимметричные КЗ Двухфазное КЗ K(2) 4 Несимметричные КЗ Двухфазное КЗ K(2) 4

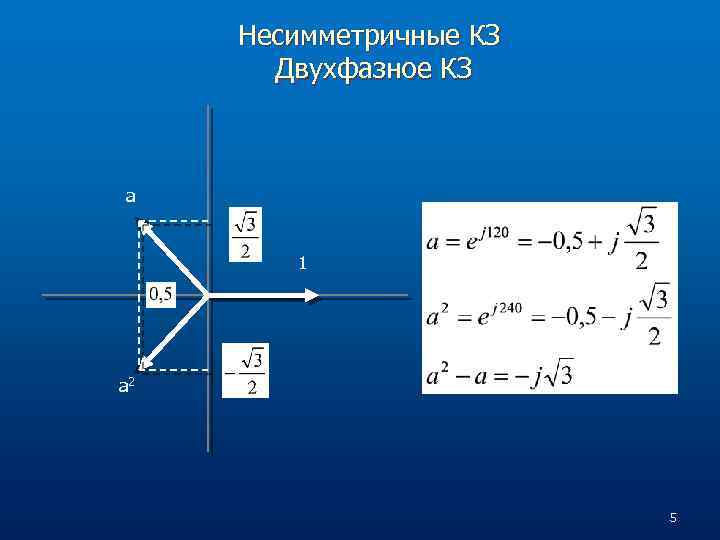

Несимметричные КЗ Двухфазное КЗ a 1 a 2 5 Несимметричные КЗ Двухфазное КЗ a 1 a 2 5

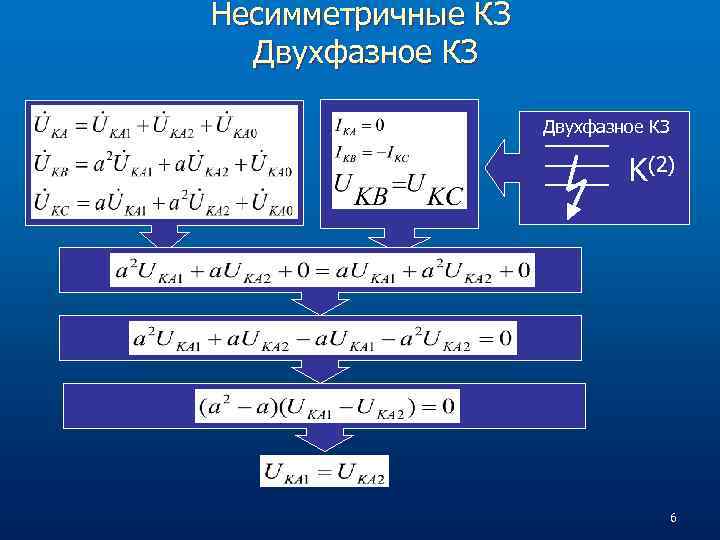

Несимметричные КЗ Двухфазное КЗ K(2) 6 Несимметричные КЗ Двухфазное КЗ K(2) 6

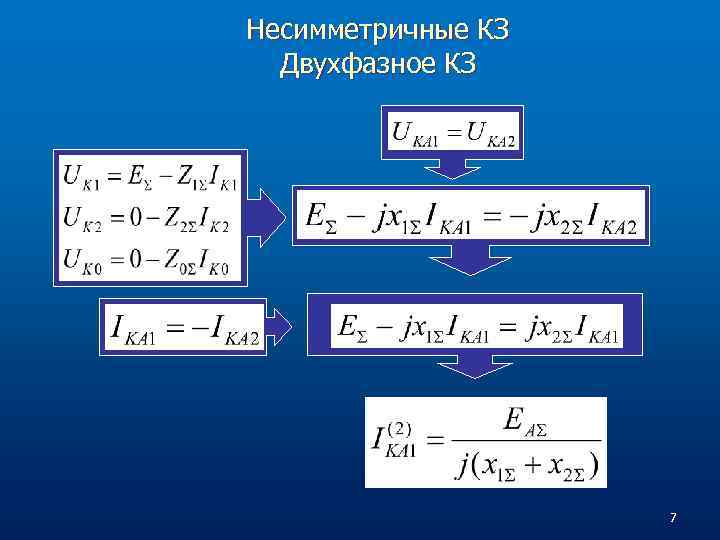

Несимметричные КЗ Двухфазное КЗ 7 Несимметричные КЗ Двухфазное КЗ 7

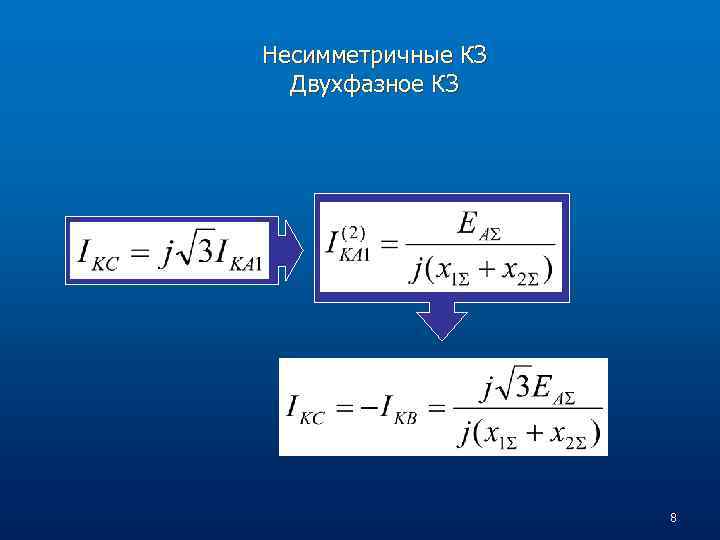

Несимметричные КЗ Двухфазное КЗ 8 Несимметричные КЗ Двухфазное КЗ 8

Не симметричные КЗ Двухфазное КЗ: векторная диаграмма токов Кафедра Энергетика, автоматика и системы коммуникаций Не симметричные КЗ Двухфазное КЗ: векторная диаграмма токов Кафедра Энергетика, автоматика и системы коммуникаций 9

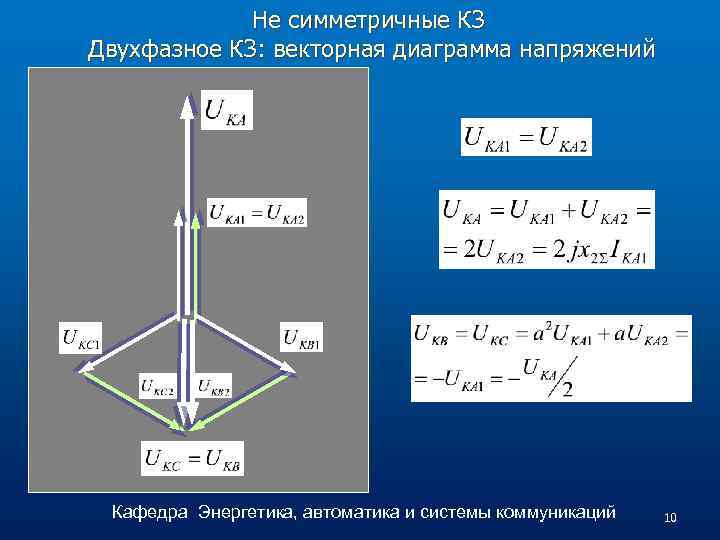

Не симметричные КЗ Двухфазное КЗ: векторная диаграмма напряжений Кафедра Энергетика, автоматика и системы коммуникаций Не симметричные КЗ Двухфазное КЗ: векторная диаграмма напряжений Кафедра Энергетика, автоматика и системы коммуникаций 10

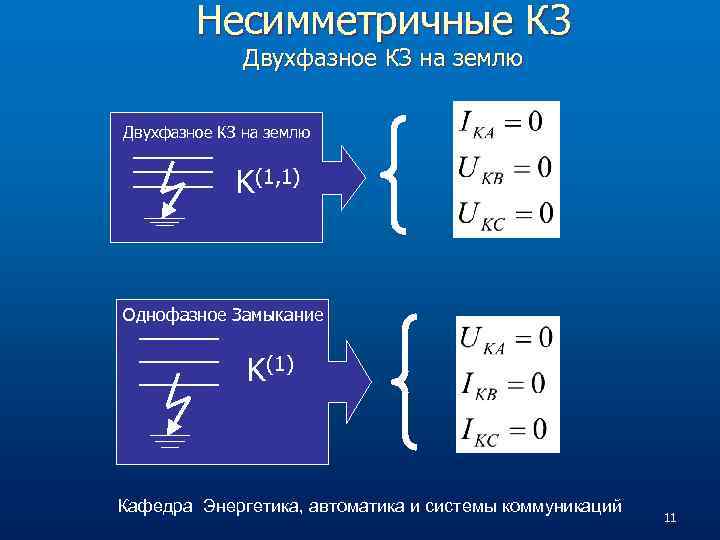

Несимметричные КЗ Двухфазное КЗ на землю K(1, 1) Однофазное Замыкание K(1) Кафедра Энергетика, автоматика Несимметричные КЗ Двухфазное КЗ на землю K(1, 1) Однофазное Замыкание K(1) Кафедра Энергетика, автоматика и системы коммуникаций 11

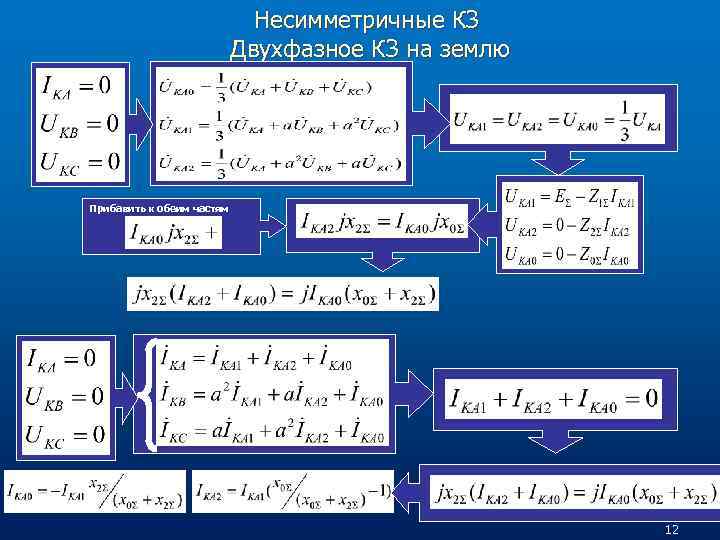

Несимметричные КЗ Двухфазное КЗ на землю Прибавить к обеим частям 12 Несимметричные КЗ Двухфазное КЗ на землю Прибавить к обеим частям 12

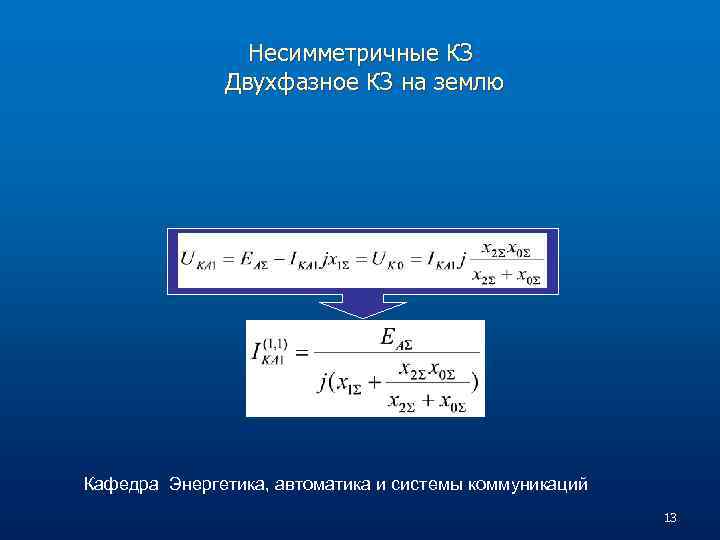

Несимметричные КЗ Двухфазное КЗ на землю Кафедра Энергетика, автоматика и системы коммуникаций 13 Несимметричные КЗ Двухфазное КЗ на землю Кафедра Энергетика, автоматика и системы коммуникаций 13

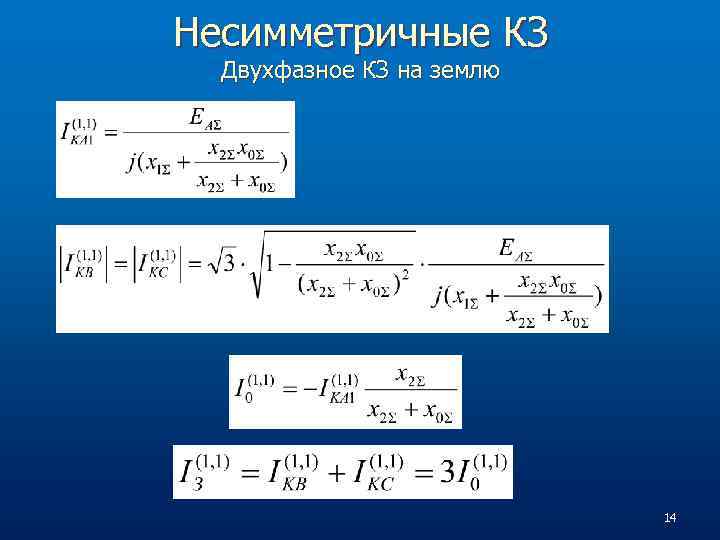

Несимметричные КЗ Двухфазное КЗ на землю 14 Несимметричные КЗ Двухфазное КЗ на землю 14

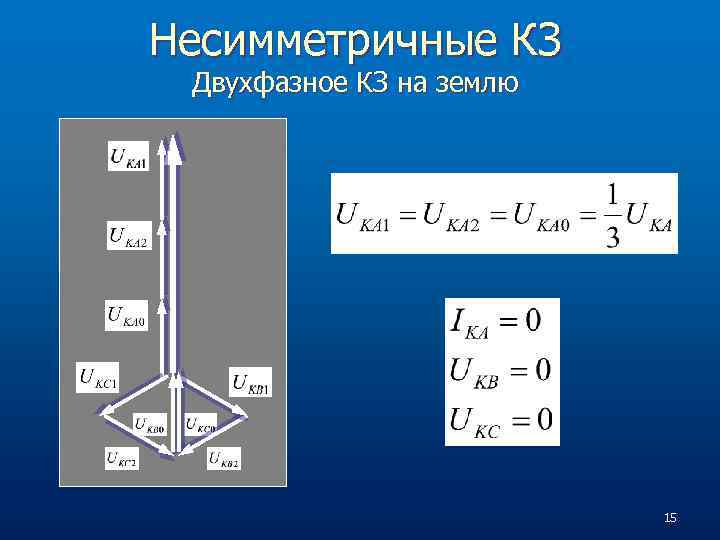

Несимметричные КЗ Двухфазное КЗ на землю 15 Несимметричные КЗ Двухфазное КЗ на землю 15

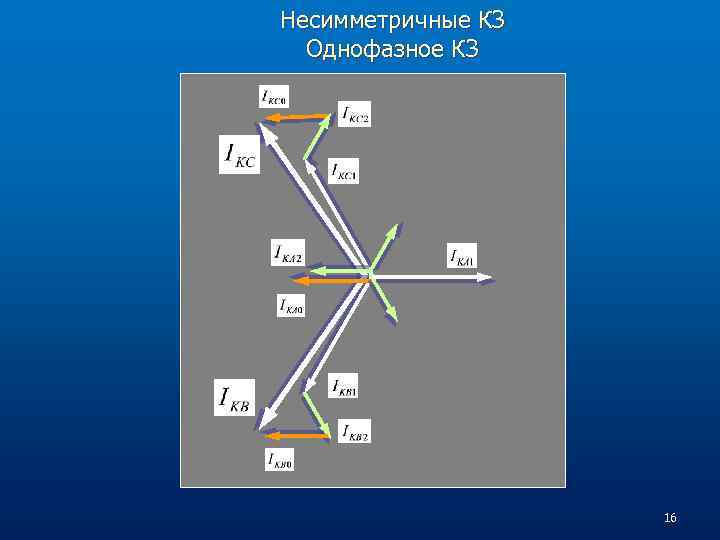

Несимметричные КЗ Однофазное КЗ 16 Несимметричные КЗ Однофазное КЗ 16

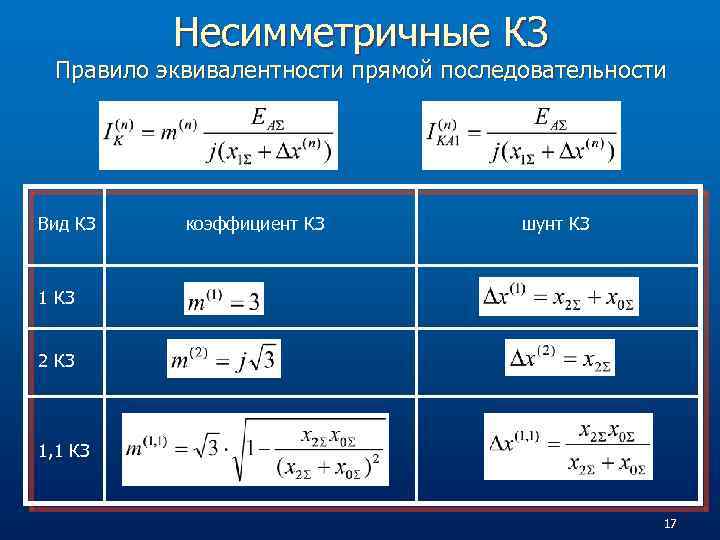

Несимметричные КЗ Правило эквивалентности прямой последовательности Вид КЗ коэффициент КЗ шунт КЗ 1 КЗ Несимметричные КЗ Правило эквивалентности прямой последовательности Вид КЗ коэффициент КЗ шунт КЗ 1 КЗ 2 КЗ 1, 1 КЗ 17

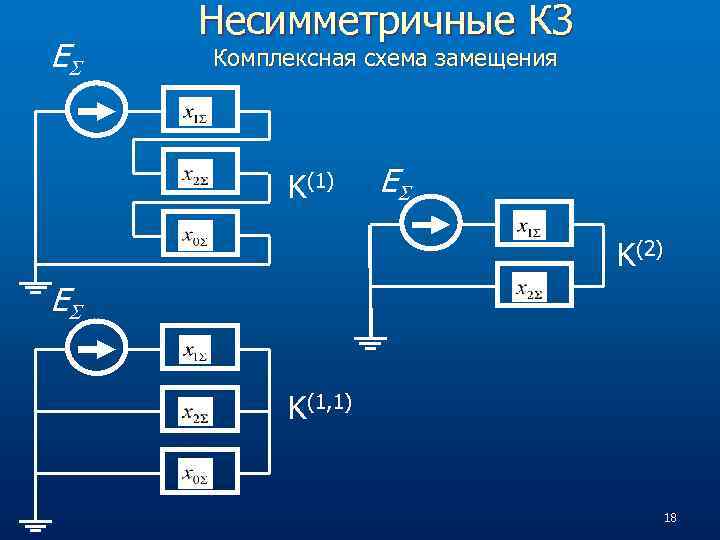

E Несимметричные КЗ Комплексная схема замещения K(1) E K(2) E K(1, 1) 18 E Несимметричные КЗ Комплексная схема замещения K(1) E K(2) E K(1, 1) 18

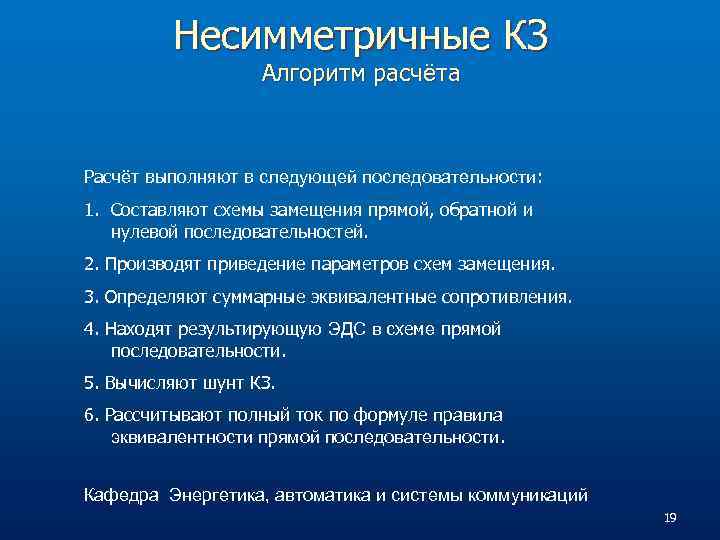

Несимметричные КЗ Алгоритм расчёта Расчёт выполняют в следующей последовательности: 1. Составляют схемы замещения прямой, Несимметричные КЗ Алгоритм расчёта Расчёт выполняют в следующей последовательности: 1. Составляют схемы замещения прямой, обратной и нулевой последовательностей. 2. Производят приведение параметров схем замещения. 3. Определяют суммарные эквивалентные сопротивления. 4. Находят результирующую ЭДС в схеме прямой последовательности. 5. Вычисляют шунт КЗ. 6. Рассчитывают полный ток по формуле правила эквивалентности прямой последовательности. Кафедра Энергетика, автоматика и системы коммуникаций 19
