Электромагнитные колебания Колебания называются свободными, если они совершаются за счет первоначально сообщенной энергии, без дальнейшего внешнего воздействия на колебательную систему. Колебания в электрической цепи называются затухающими, если они происходят в контуре с омическим сопротивлением Колебания в электрической цепи называются вынужденными, если они происходят под действием периодически изменяющегося внешнего воздействия, например переменного напряжения Колебания в электрической цепи называются свободными, если они происходят в контуре вблизи состояния системы с максимумом потенциальной энергии (заряженного конденсатора). В отсутствии омического сопротивления – колебания характеризуют частотой собственных колебаний.
Уравнение гармонических колебаний Свободный колебательный контур – электрическая цепь, состоящая из конденсатора с емкостью С и катушки с индуктивностью L.
Энергия гармонических колебаний
Затухающие колебания Коэффициент затухания Волновое сопротивление контура Частота затухающих колебаний
Затухающие колебания В случае гармонических колебаний на /2 Ток опережает по фазе напряжение на конденсаторе более чем на /2
Затухающие колебания Добротность Коэффициент затухания Логарифмический декремент затухания Время жизни Число колебаний за время, когда амплитуда уменьшается в e раз
Затухающие колебания
Вынужденные колебания
Вынужденные колебания 1. Сила тока 2. Напряжение на сопротивлении R

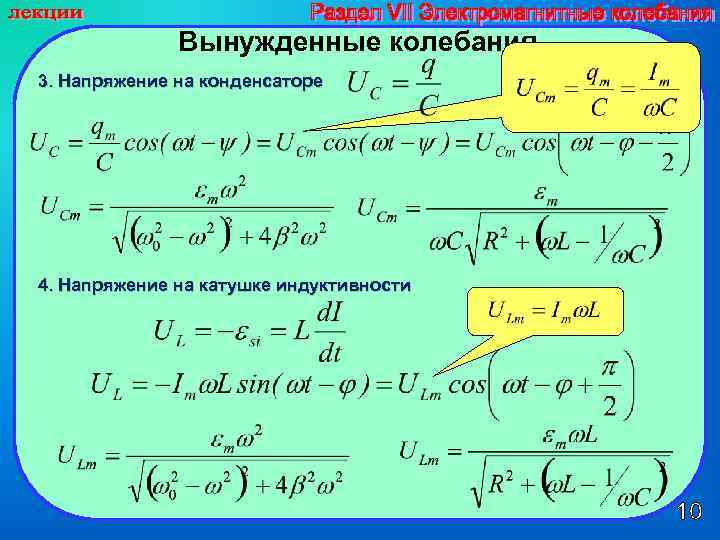

Вынужденные колебания 3. Напряжение на конденсаторе 4. Напряжение на катушке индуктивности
Уровень половины Вынужденные колебания Резонанс Амплитудные резонансные кривые энергии колебаний с резонансной частотой полуширина Фазовые резонансные кривые
Вынужденные колебания Векторная диаграмма напряжений В условиях резонанса контур обладает только активным сопротивлением В условиях резонанса Резонанс напряжений
Вынужденные колебания Переменный ток 1. Переменный ток в цепи, обладающей только активным сопротивлением 3. Переменный ток в цепи, обладающей только емкостью Емкостное сопротивление 2. Переменный ток в цепи, обладающей только индуктивностью 4. Переменный ток в цепи, обладающей емкостью и индуктивностью индуктивное сопротивление Переменный ток представляет собой реактивное вынужденные электрические колебания в цепи, сопротивление обладающей индуктивностью, емкостью и активным сопротивлением.
Вынужденные колебания Переменный ток 5. Полное сопротивление цепи - импеданс Мощность переменного тока 1. Мгновенное значение мощности переменного тока 2. Среднее значение мощности переменного тока
Вынужденные колебания. Действующее Действующие значения (эффективное) значение силы тока Коэффициент мощности Действующее (эффективное) значение напряжения
Вынужденные колебания Параллельный колебательный контур Резонанс токов

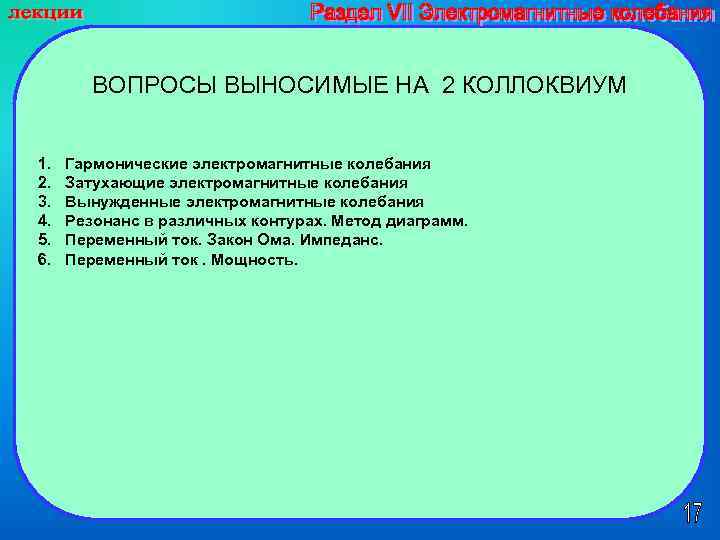

ВОПРОСЫ ВЫНОСИМЫЕ НА 2 КОЛЛОКВИУМ 1. 2. 3. 4. 5. 6. Гармонические электромагнитные колебания Затухающие электромагнитные колебания Вынужденные электромагнитные колебания Резонанс в различных контурах. Метод диаграмм. Переменный ток. Закон Ома. Импеданс. Переменный ток. Мощность.
