Электромагнитные колебания и волны 1. Свободные незатухающие колебания заряда конденсатора в колебательном контуре описываются уравнением … 1) 2) 3)

2. Вынужденные колебания заряда конденсатора в колебательном контуре описываются уравнением… 1) 2) 3)

3. В колебательном L С - контуре максимальное значение энергии электрического поля конденсатора равно 50 Дж, максимальное значение энергии магнитного поля соленоида 50 Дж. Полная энергия электромагнитного поля контура. . . 1) изменяется в пределах от 0 до 100 Дж 2) не изменяется и равна 50 Дж 3) изменяется в пределах от 50 до 100 Дж 4) не изменяется и равна 100 Дж

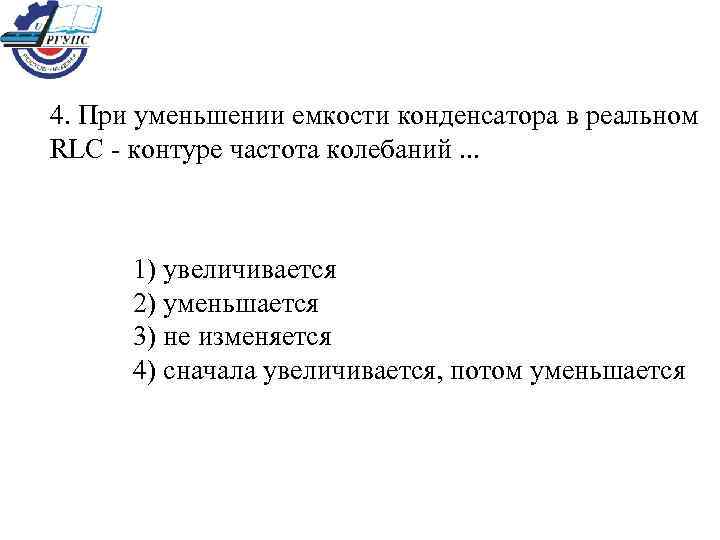

4. При уменьшении емкости конденсатора в реальном RLС - контуре частота колебаний. . . 1) увеличивается 2) уменьшается 3) не изменяется 4) сначала увеличивается, потом уменьшается

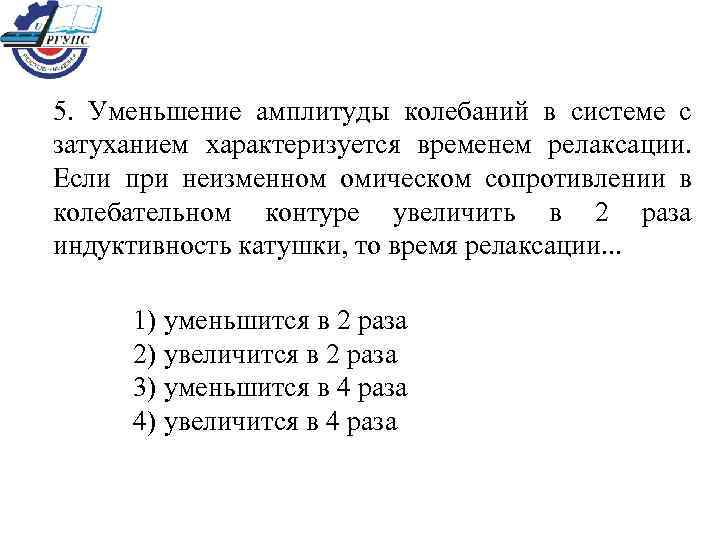

5. Уменьшение амплитуды колебаний в системе с затуханием характеризуется временем релаксации. Если при неизменном омическом сопротивлении в колебательном контуре увеличить в 2 раза индуктивность катушки, то время релаксации. . . 1) уменьшится в 2 раза 2) увеличится в 2 раза 3) уменьшится в 4 раза 4) увеличится в 4 раза

6. На рисунке представлена зависимость относительной амплитуды колебаний силы тока в катушке индуктивностью1 м. Гн, включенной в идеальный колебательный контур. Емкость конденсатора этого контура равна. . . 1. 1) 1 н. Ф 2. 2) 100 н. Ф 3. 3) 10 н. Ф 4. 4) 0, 1 н. Ф

7. На рисунке представлена зависимость относительной амплитуды колебаний напряжения на конденсаторе емкостью 1 н. Ф, включенном в идеальный колебательный контур. Индуктивность катушки этого контура равна. . . 1) 10 м. Гн 2) 100 м. Гн 3) 1 м. Гн 4) 0, 1 м. Гн

8. Колебательный контур состоит из последовательно соединенных емкости, индуктивности и резистора. К контуру подключено переменное напряжение (рис. ). При некоторой частоте внешнего напряжения амплитуды падений напряжения на элементах цепи соответственно равны U R =4 B , U L = 3 B , U C =6 B. При этом амплитуда приложенного напряжения равна…. 1) 3 В 2. 2) 13 В 3. 3) 4 В 4. 4) 5 В

9. Колебательный контур состоит из последовательно соединенных емкости, индуктивности и резистора. К контуру подключено переменное напряжение (рис. ). При некоторой частоте внешнего напряжения амплитуды падений напряжения на элементах цепи соответственно равны U R =4 B , U L = 3 B , U C =3 B. При этом амплитуда приложенного напряжения равна…. 1) 4 В 2) 5 В 3) 3 В 4) 10 В

10. Колебательный контур состоит из последовательно соединенных емкости, индуктивности и резистора. К контуру подключено переменное напряжение (рис. ). При некоторой частоте внешнего напряжения амплитуды падений напряжения на элементах цепи соответственно равны U R =4 B , U L = 6 B , U C =3 B. При этом амплитуда приложенного напряжения равна…. 1. 1) 13 В 2. 2) 3 В 3. 3) 5 В 4. 4) 4 В

11. На рисунке показана ориентация Z векторов напряженности E H электрического и магнитного 4 1 Y полей в электромагнитной волне. X 3 2 Вектор плотности потока энергии электромагнитного поля ориентирован в направлении… 1) 3 2) 1 3) 4 4) 2

12. На рисунке показана ориентация Z векторов напряженности 3 4 электрического и магнитного 2 H Y полей в электромагнитной волне. X E 1 Вектор плотности потока энергии электромагнитного поля ориентирован в направлении… 1. 1) 4 2. 2) 1 3. 3) 2 4. 4) 3

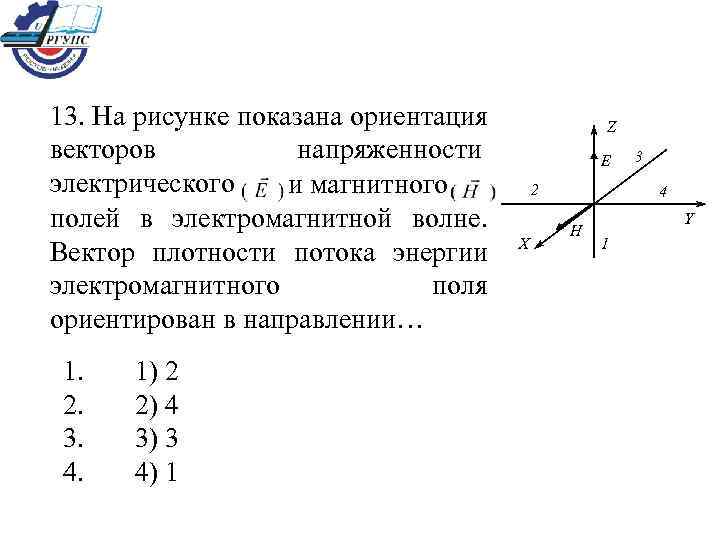

13. На рисунке показана ориентация Z векторов напряженности E 3 электрического и магнитного 2 4 полей в электромагнитной волне. H Y X 1 Вектор плотности потока энергии электромагнитного поля ориентирован в направлении… 1. 1) 2 2. 2) 4 3. 3) 3 4. 4) 1

14. На рисунке показана ориентация векторов напряженности электрического и магнитного полей в электромагнитной волне. Вектор плотности потока энергии электромагнитного поля ориентирован в направлении… 1. 1) 1 2. 2) 3 3. 3) 2 4. 4) 4

15. На рисунке показана ориентация Z 2 векторов напряженности H электрического и магнитного E 3 полей в электромагнитной волне. 1 Y Вектор плотности потока энергии X 4 электромагнитного поля ориентирован в направлении… 1) 3 2) 1 3) 4 4) 2

16. На рисунке показана ориентация векторов напряженности электрического и магнитного полей в электромагнитной волне. Вектор плотности потока энергии электромагнитного поля ориентирован в направлении… 1. 1) 3 2. 2) 1 3. 3) 4 4. 4) 2

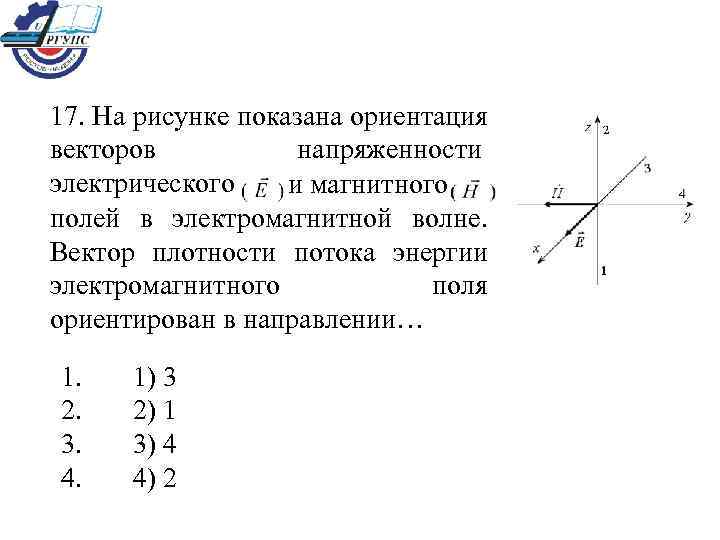

17. На рисунке показана ориентация векторов напряженности электрического и магнитного полей в электромагнитной волне. Вектор плотности потока энергии электромагнитного поля ориентирован в направлении… 1. 1) 3 2. 2) 1 3. 3) 4 4. 4) 2

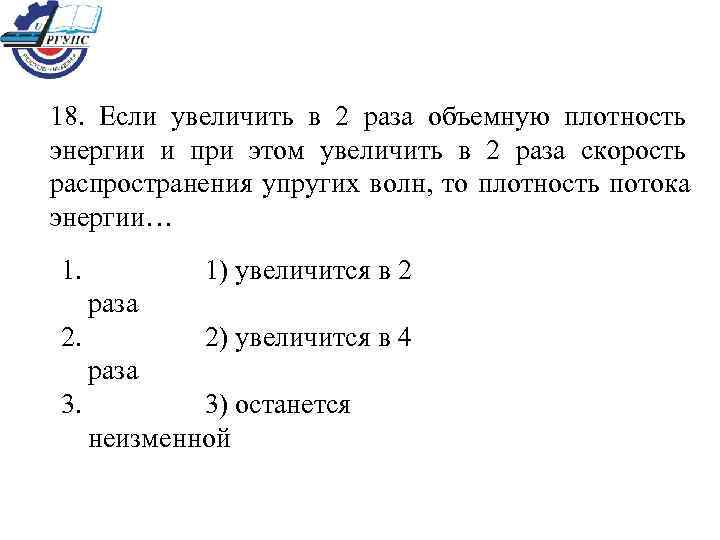

18. Если увеличить в 2 раза объемную плотность энергии и при этом увеличить в 2 раза скорость распространения упругих волн, то плотность потока энергии… 1. 1) увеличится в 2 раза 2. 2) увеличится в 4 раза 3. 3) останется неизменной

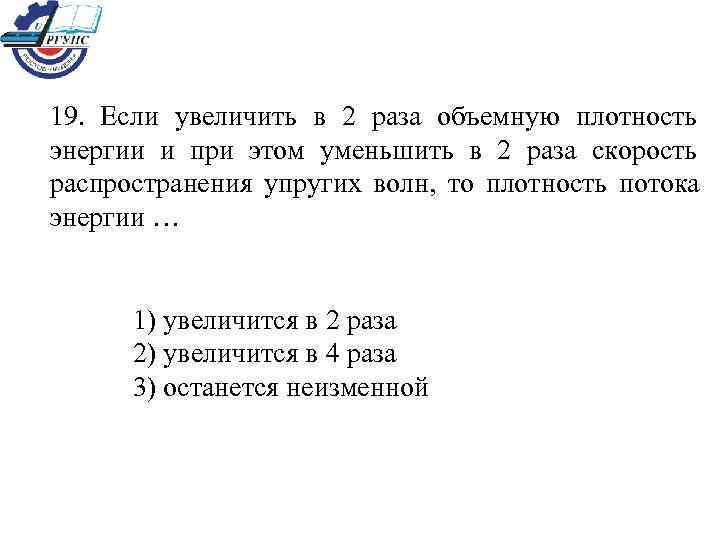

19. Если увеличить в 2 раза объемную плотность энергии и при этом уменьшить в 2 раза скорость распространения упругих волн, то плотность потока энергии … 1) увеличится в 2 раза 2) увеличится в 4 раза 3) останется неизменной

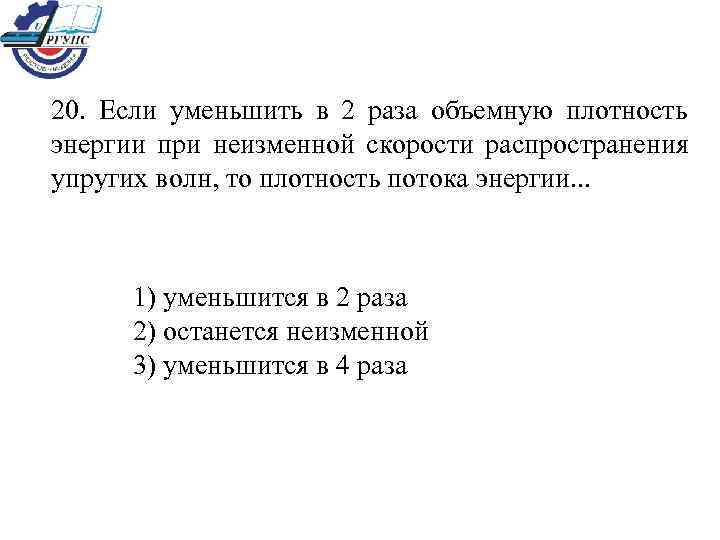

20. Если уменьшить в 2 раза объемную плотность энергии при неизменной скорости распространения упругих волн, то плотность потока энергии. . . 1) уменьшится в 2 раза 2) останется неизменной 3) уменьшится в 4 раза

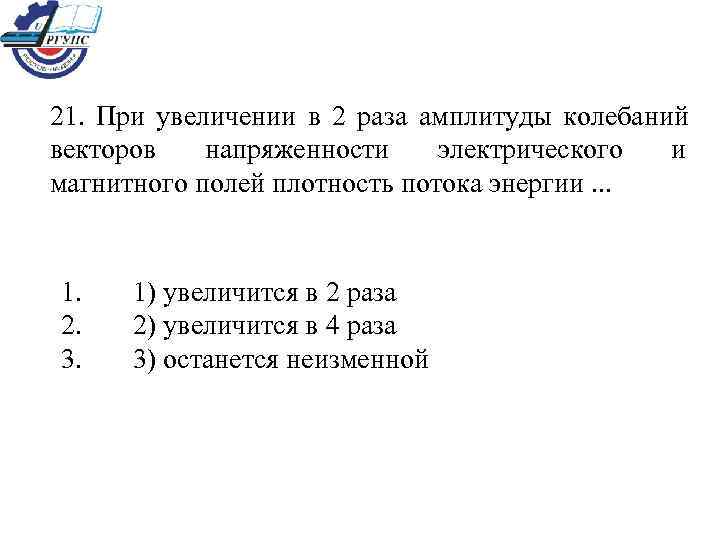

21. При увеличении в 2 раза амплитуды колебаний векторов напряженности электрического и магнитного полей плотность потока энергии. . . 1. 1) увеличится в 2 раза 2. 2) увеличится в 4 раза 3. 3) останется неизменной

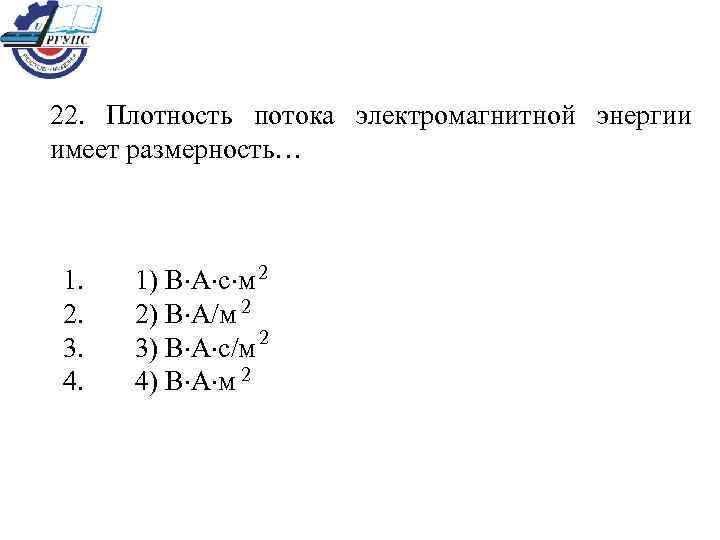

22. Плотность потока электромагнитной энергии имеет размерность… 1. 1) В А с м 2 2. 2) В А/м 2 2 3. 3) В А с/м 4. 2 4) В А м

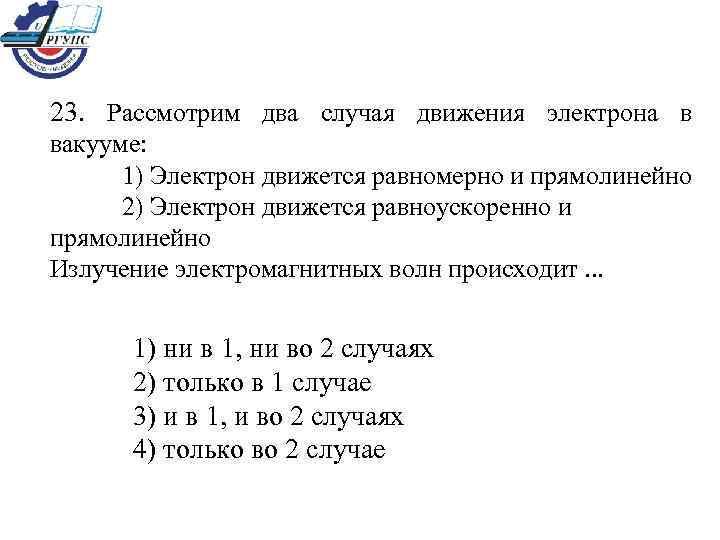

23. Рассмотрим два случая движения электрона в вакууме: 1) Электрон движется равномерно и прямолинейно 2) Электрон движется равноускоренно и прямолинейно Излучение электромагнитных волн происходит. . . 1) ни в 1, ни во 2 случаях 2) только в 1 случае 3) и в 1, и во 2 случаях 4) только во 2 случае
