Электромагнитная безопасность процесса перевозок на тяговых агрегатах переменного

Зарегистрируйтесь, чтобы просмотреть полный документ!

Электромагнитная безопасность процесса перевозок на тяговых агрегатах переменного тока ДОКЛАДЧИК: КАНДИДАТ ТЕХНИЧЕСКИХ НАУК ЗАКИРОВА АЛЬФИЯ РЕЗАВАНОВНА

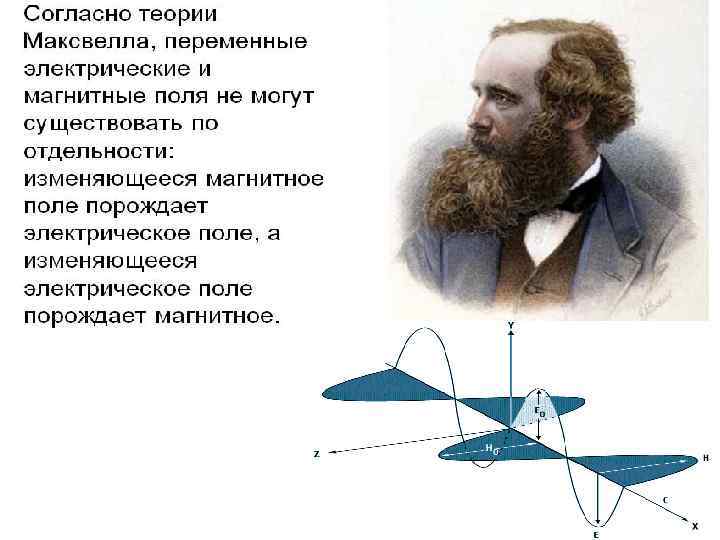

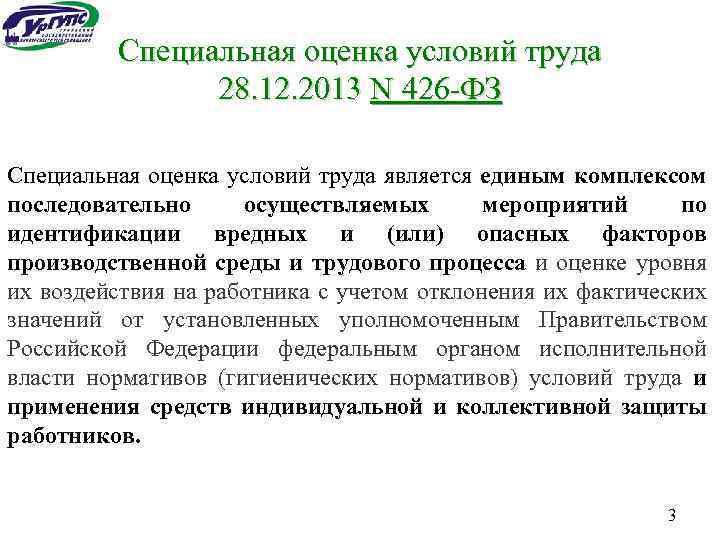

Специальная оценка условий труда 28. 12. 2013 N 426 -ФЗ Специальная оценка условий труда является единым комплексом последовательно осуществляемых мероприятий по идентификации вредных и (или) опасных факторов производственной среды и трудового процесса и оценке уровня их воздействия на работника с учетом отклонения их фактических значений от установленных уполномоченным Правительством Российской Федерации федеральным органом исполнительной власти нормативов (гигиенических нормативов) условий труда и применения средств индивидуальной и коллективной защиты работников. 3

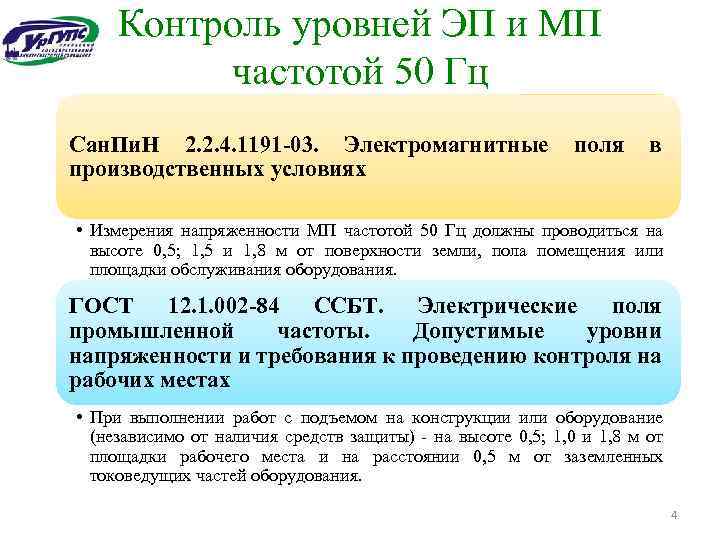

Контроль уровней ЭП и МП частотой 50 Гц Сан. Пи. Н 2. 2. 4. 1191 -03. Электромагнитные поля в производственных условиях • Измерения напряженности МП частотой 50 Гц должны проводиться на высоте 0, 5; 1, 5 и 1, 8 м от поверхности земли, пола помещения или площадки обслуживания оборудования. ГОСТ 12. 1. 002 -84 ССБТ. Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах • При выполнении работ с подъемом на конструкции или оборудование (независимо от наличия средств защиты) - на высоте 0, 5; 1, 0 и 1, 8 м от площадки рабочего места и на расстоянии 0, 5 м от заземленных токоведущих частей оборудования. 4

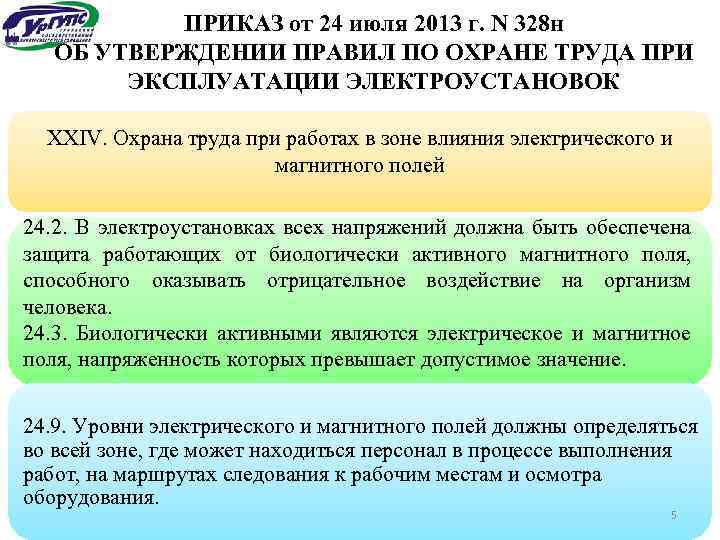

ПРИКАЗ от 24 июля 2013 г. N 328 н ОБ УТВЕРЖДЕНИИ ПРАВИЛ ПО ОХРАНЕ ТРУДА ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК XXIV. Охрана труда при работах в зоне влияния электрического и магнитного полей 24. 2. В электроустановках всех напряжений должна быть обеспечена защита работающих от биологически активного магнитного поля, способного оказывать отрицательное воздействие на организм человека. 24. 3. Биологически активными являются электрическое и магнитное поля, напряженность которых превышает допустимое значение. 24. 9. Уровни электрического и магнитного полей должны определяться во всей зоне, где может находиться персонал в процессе выполнения работ, на маршрутах следования к рабочим местам и осмотра оборудования. 5

Контроль уровней ЭП и МП частотой 50 Гц • Измерения напряженности МП частотой 50 Гц должны проводиться на высоте 0, 5; 1, 5 и 1, 8 м от поверхности земли, пола помещения или площадки обслуживания оборудования. ГОСТ 12. 1. 002 -84 ССБТ. Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах • При выполнении работ с подъемом на конструкции или оборудование (независимо от наличия средств защиты) - на высоте 0, 5; 1, 0 и 1, 8 м от площадки рабочего места и на расстоянии 0, 5 м от заземленных токоведущих частей оборудования. 6

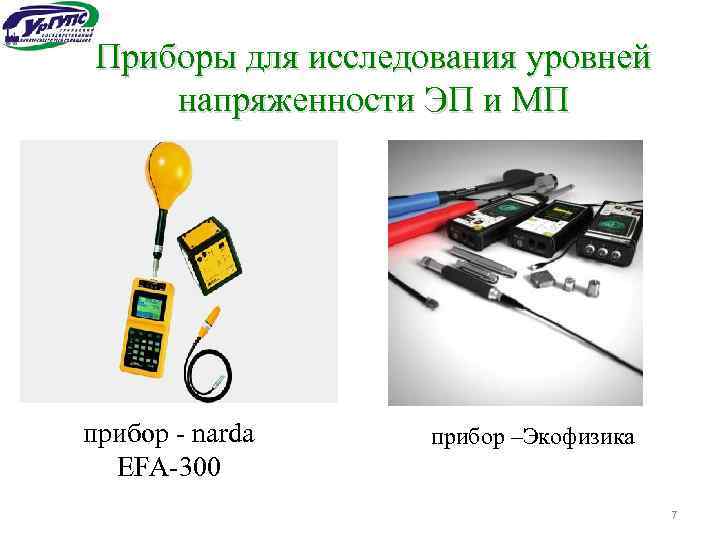

Приборы для исследования уровней напряженности ЭП и МП прибор - narda EFA-300 прибор –Экофизика 7

Тяговый агрегат НП-1

Технические характеристики тягового агрегата НП -1

25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525 550 575 600 625 650 675 Н, А/м Параметры МП на рабочем месте машиниста (при Iтяги= 400 А) 90 80 70 60 50 40 30 20 10 0 f, Гц

Параметры ЭП на рабочем месте машиниста (при U=10 к. В) 40. 00 35. 00 30. 00 20. 00 15. 00 10. 00 5. 00 0. 00 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525 550 575 600 625 650 675 E, В/м 25. 00 f, Гц

Параметры МП (Вход в машинное отделение, при Iтяги= 550 А) Напряженность магнитного поля 100 90 80 60 50 40 30 20 10 0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525 550 575 600 625 650 675 Н, А/м 70 f, Гц

Сан. Пи. Н 2. 2. 4. 1191 -03. Электромагнитные поля в производственных условиях Измерения и расчет напряженности ЭП частотой 50 Гц должны производиться при наибольшем рабочем напряжении электроустановки или измеренные значения должны пересчитываться на это напряжение путем умножения измеренного значения на отношение Umax/U, где Umax - наибольшее рабочее напряжение электроустановки, U - напряжение электроустановки при измерениях. Измерения и расчет напряженности (индукции) МП частотой 50 Гц должны производиться при максимальном рабочем токе электроустановки, или измеренные значения должны пересчитываться на максимальный рабочий ток (Imax) путем умножения измеренных значений на отношение Imax/I, где I - ток электроустановки при измерениях. 13

ПДУ МП 50 Гц Время Допустимые пребывания, уровни МП, Н (час) [А/м] 1600 2 4 8 800 400 80 Напряженность магнитного поля Н, А/м ≤ 1 90 80 70 60 50 40 30 20 10 0 25 75 125 175 225 275 325 375 425 475 525 575 625 675 f, Гц

Нормируемые параметры ЭМП при общем воздействии в низкочастотном диапазоне Страна Частота f, Гц Напряженность ЭП, к. В/м Напряженность МП, А/ м Великобритания (профессионалы и население) Япония (профессионалы и население) Республика Корея (профессионалы и население) Directivе 2004/40/EC 24 -600 750 -1000 >1000 50/60 >10000 8 -25 25 -820 >820 0 -1 1 -8 8 -25 (0, 025 -0, 82 к. Гц) 820 -2500 -10000 600/f 1 1 3 0, 614 0, 275 20 0, 5/f 0, 61 20 20 500/f 0, 610 64000/f 64 163 72, 8 20000/f 24, 4 163000/f 2 20000/f 24, 4 50 5, 0 80, 0 Россия Сан. Пи. Н 2. 2. 4. 1191– 03

Устройство сигнализации об опасностях ИМП Ур. ГУПС-1 16

Спасибо за внимание! ДОКЛАДЧИК: КАНДИДАТ ТЕХНИЧЕСКИХ НАУК ЗАКИРОВА АЛЬФИЯ РЕЗАВАНОВНА
