Електромагніти Дослідження магнітної дії котушки зі струмом

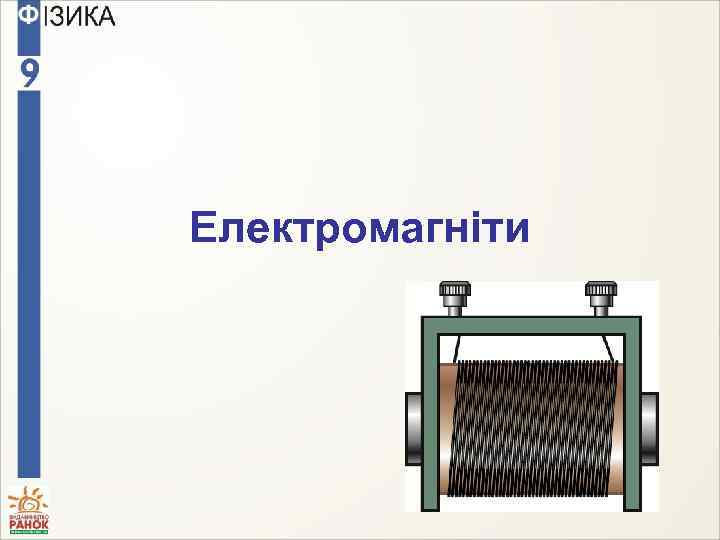

Електромагніти

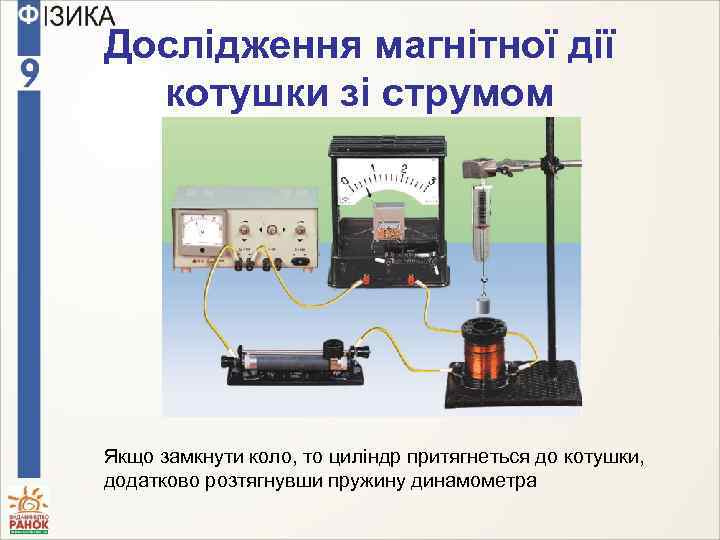

Дослідження магнітної дії котушки зі струмом Якщо замкнути коло, то циліндр притягнеться до котушки, додатково розтягнувши пружину динамометра

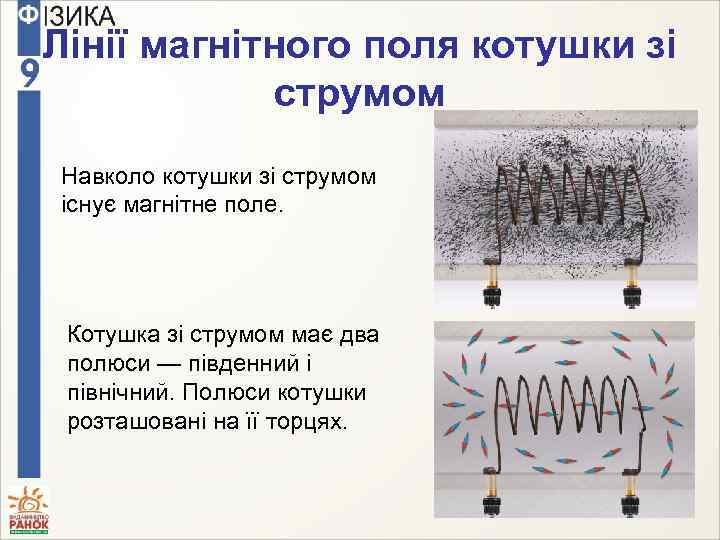

Лінії магнітного поля котушки зі струмом Навколо котушки зі струмом існує магнітне поле. Котушка зі струмом має два полюси — південний і північний. Полюси котушки розташовані на її торцях.

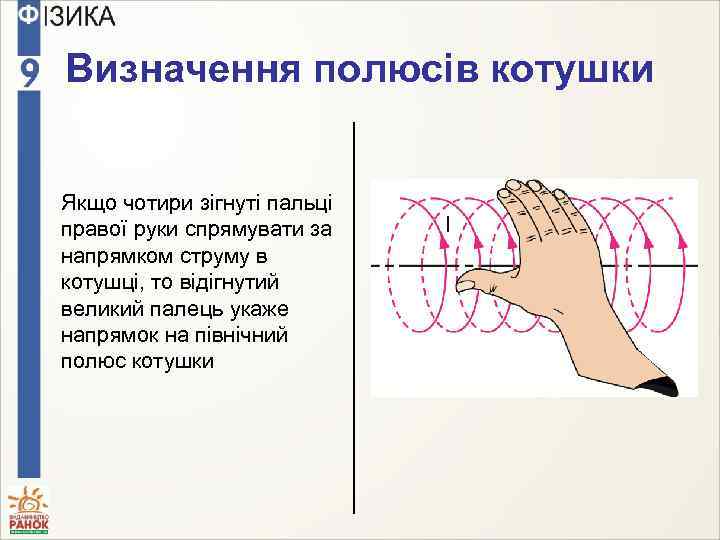

Визначення полюсів котушки Якщо чотири зігнуті пальці правої руки спрямувати за напрямком струму в котушці, то відігнутий великий палець укаже напрямок на північний полюс котушки

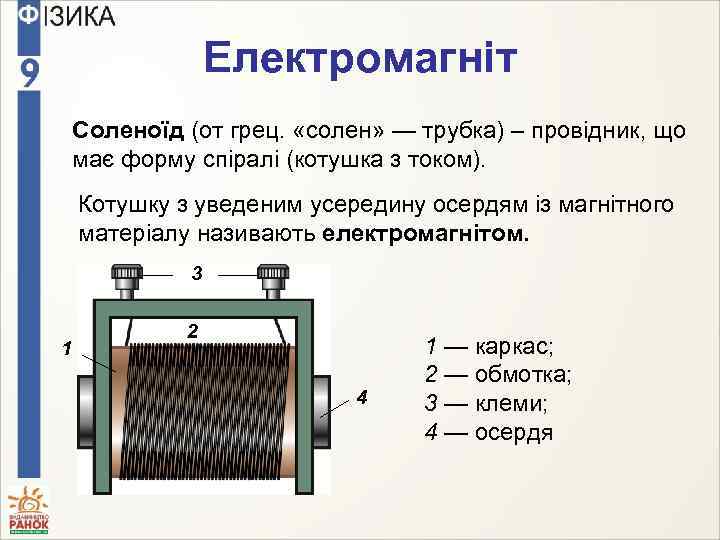

Електромагніт Соленоїд (от грец. «солен» — трубка) – провідник, що має форму спіралі (котушка з током). Котушку з уведеним усередину осердям із магнітного матеріалу називають електромагнітом. 3 1 2 4 1 — каркас; 2 — обмотка; 3 — клеми; 4 — осердя

Електромагніти можуть містити не одну, а кілька котушок. Сучасні електромагніти можуть піднімати вантажі масою декілька десятків тонн.

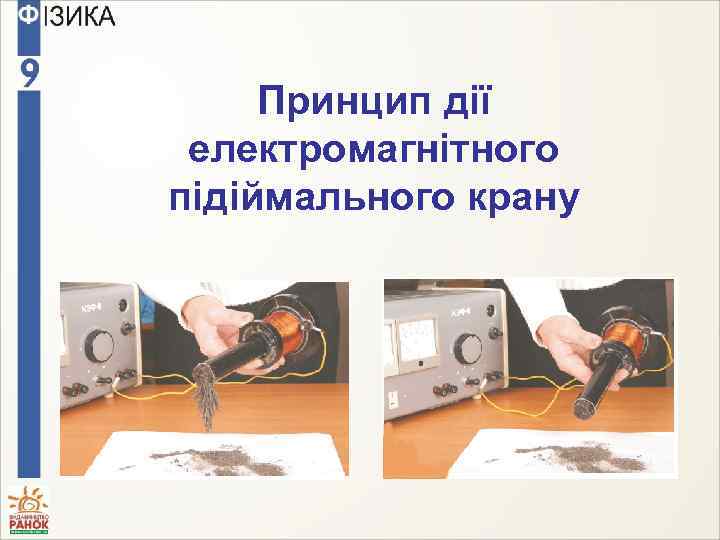

Принцип дії електромагнітного підіймального крану

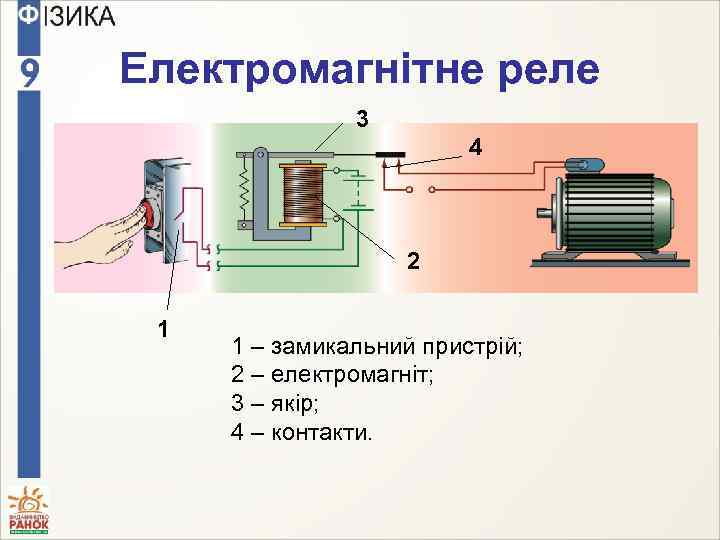

Електромагнітне реле 3 4 2 1 1 – замикальний пристрій; 2 – електромагніт; 3 – якір; 4 – контакти.

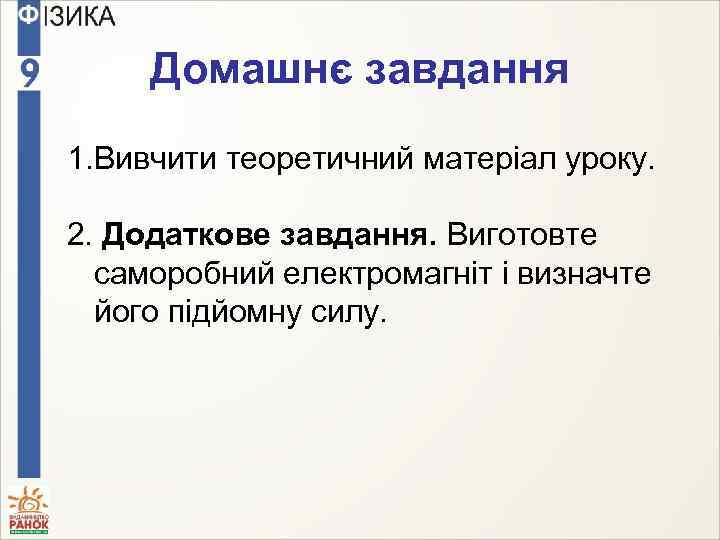

Домашнє завдання 1. Вивчити теоретичний матеріал уроку. 2. Додаткове завдання. Виготовте саморобний електромагніт і визначте його підйомну силу.
