ЭЛЕКТРОМАГНЕТИЗМ (3 дидактическая единица) 11 12 3

ЭЛЕКТРОМАГНЕТИЗМ (3 дидактическая единица)

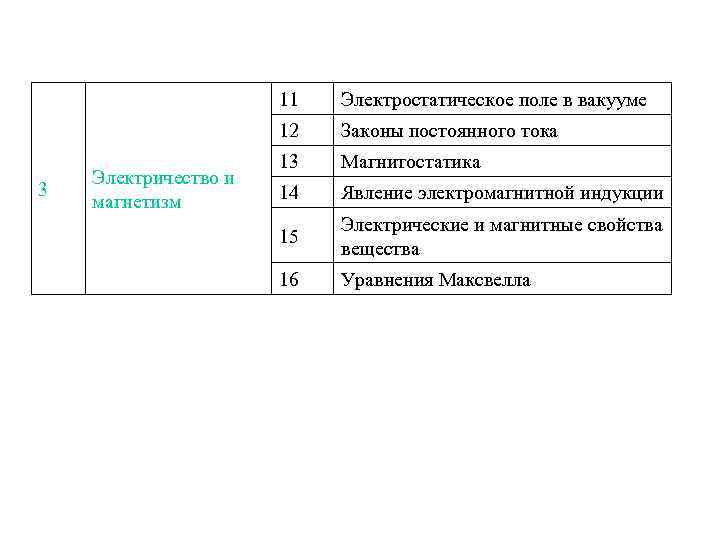

11 12 3 Электричество и магнетизм Электростатическое поле в вакууме Законы постоянного тока 13 Магнитостатика 14 Явление электромагнитной индукции 15 Электрические и магнитные свойства вещества 16 Уравнения Максвелла

1. Электростатическое поле в вакууме

Интернет-тесты Относительно статических электрических полей справедливы утверждения: (выберите несколько вариантов ответа) + • Электростатическое поле совершает работу над электрическим зарядом – • Электростатическое поле является вихревым + • Силовые линии поля разомкнуты. + • Электростатическое поле является потенциальным – • Поток вектора напряженности электростатического + + + поля сквозь произвольную замкнутую поверхность всегда равен нулю • Электростатическое поле действует как на неподвижные, так и на движущиеся электрические заряды. • Циркуляция вектора напряженности вдоль произвольного замкнутого контура равна нулю. • Электростатическое поле действует на заряженную частицу с силой, не зависящей от скорости движения частицы.

Интернет-тесты Сила взаимодействия двух отрицательных точечных зарядов, находящихся на расстоянии R друг от друга, равна F. Заряд одной из частиц уменьшили по модулю в два раза. Чтобы сила взаимодействия F не изменилась, расстояние между зарядами надо … • увеличить в 4 раза • увеличить в 2 раза • увеличить в раз • уменьшить в 4 раза • уменьшить в 2 раза • уменьшить в раз

Интернет-тесты

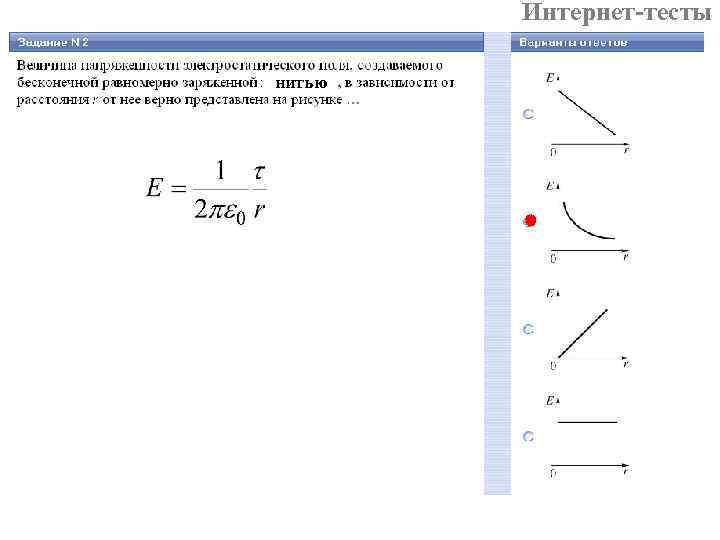

Интернет-тесты нитью

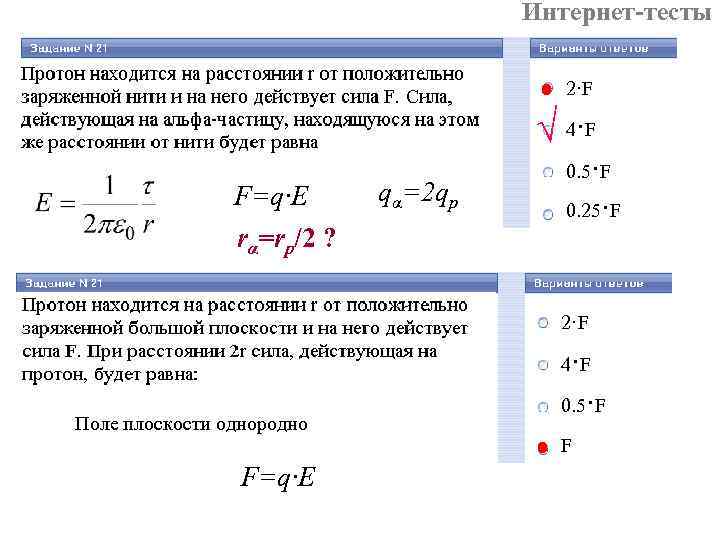

Интернет-тесты 2·F √ 4·F F=q·E rα=rp/2 ? qα=2 qp 0. 5·F 0. 25·F 2·F 4·F Поле плоскости однородно F=q·E 0. 5·F F

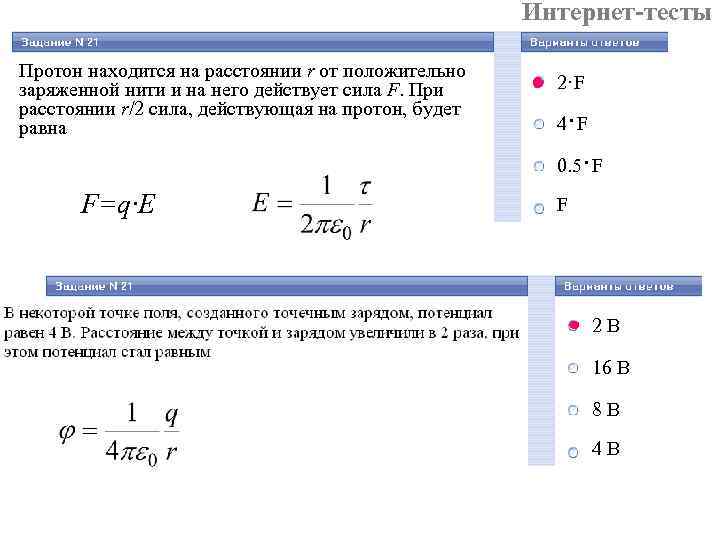

Интернет-тесты Протон находится на расстоянии r от положительно заряженной нити и на него действует сила F. При расстоянии r/2 сила, действующая на протон, будет равна 2·F 4·F 0. 5·F F=q·E F 2 В 16 В 8 В 4 В

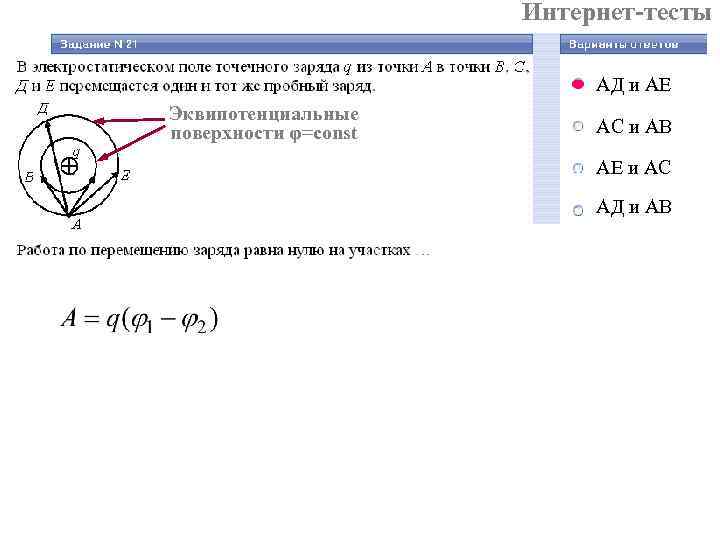

Интернет-тесты АД и АЕ Эквипотенциальные поверхности φ=const АС и АВ АЕ и АС АД и АВ

Интернет-тесты На рисунке показаны эквипотенциальные линии системы зарядов и значения потенциала на них. Вектор напряженности электрического поля в точке А ориентирован в направлении. A-1 A-2 A-3 A-4 вектор gradφ направлен в сторону увеличения потенциала вектор E направлен: ь перпендикулярно эквипотенциальным поверхностям, ь в сторону уменьшения потенциала

Интернет-тесты На рисунке показаны эквипотенциальные линии системы зарядов и значения потенциала на них. Вектор напряженности электрического поля в точке А ориентирован в направлении. A-1 A-2 A-3 A-4

Интернет-тесты Поле создано равномерно заряженной сферической поверхностью с зарядом -q. Укажите направление вектора градиента потенциала в точке А. A-1 A-2 A-3 A-4 Поле создано равномерно заряженной сферической поверхностью с зарядом +q. Укажите направление вектора градиента потенциала в точке А. A-1 A-2 A-3 A-4

Интернет-тесты a < б в г

Интернет-тесты

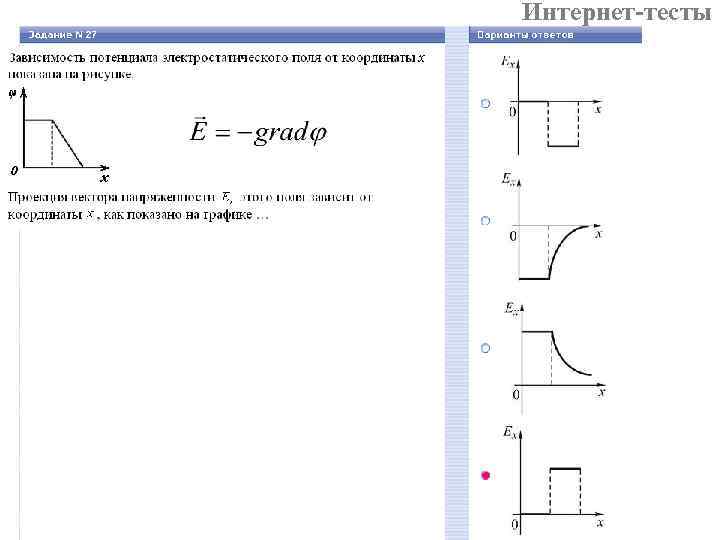

Интернет-тесты

Интернет-тесты поток вектора напряженности через произвольную замкнутую поверхность S заряд внутри поверхности S Точечный заряд +q находится в центре сферической поверхности. Если увеличить радиус сферической поверхности, то поток вектора напряженности электростатического поля E через поверхность сферы. . .

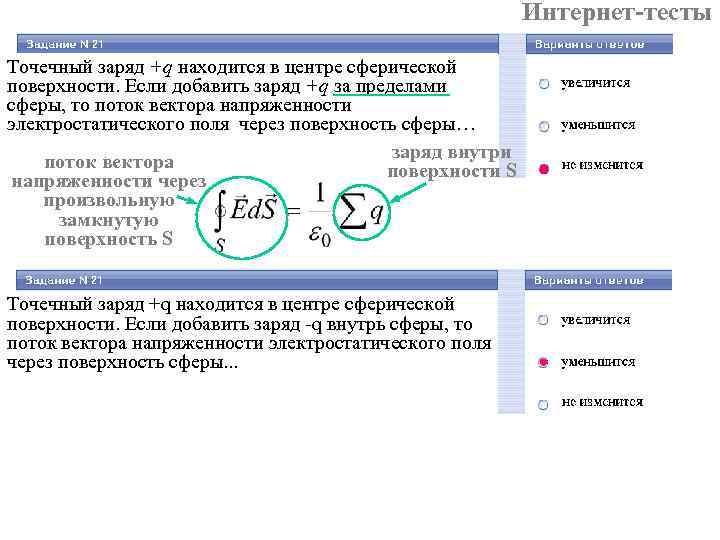

Интернет-тесты Точечный заряд +q находится в центре сферической поверхности. Если добавить заряд +q за пределами сферы, то поток вектора напряженности электростатического поля через поверхность сферы… заряд внутри поток вектора поверхности S напряженности через произвольную замкнутую поверхность S Точечный заряд +q находится в центре сферической поверхности. Если добавить заряд -q внутрь сферы, то поток вектора напряженности электростатического поля через поверхность сферы. . .

Интернет-тесты • Ф(S 3)=0 • Ф(S 2)=-q/ε 0 • Ф(S 1)= +q/ε 0 Дана система точечных зарядов в вакууме и замкнутые поверхности S 1, S 2 и S 3. Поток вектора напряженности электростатического поля отличен от нуля через поверхности… • S 1 • S 2 • S 3

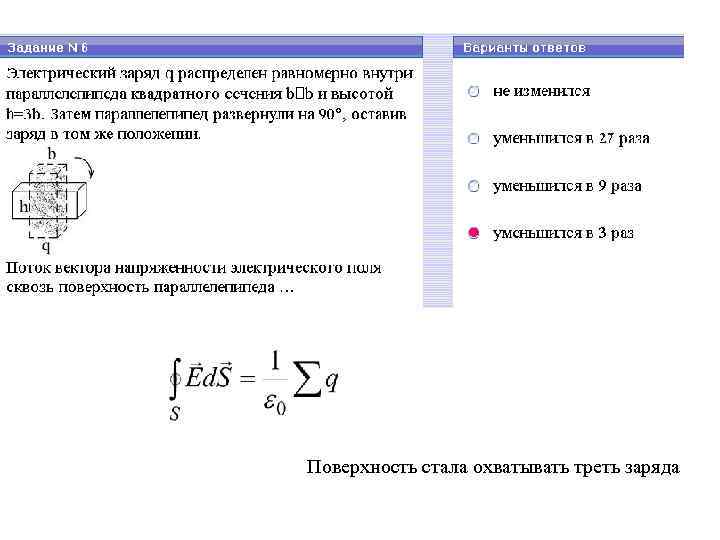

Поверхность стала охватывать треть заряда

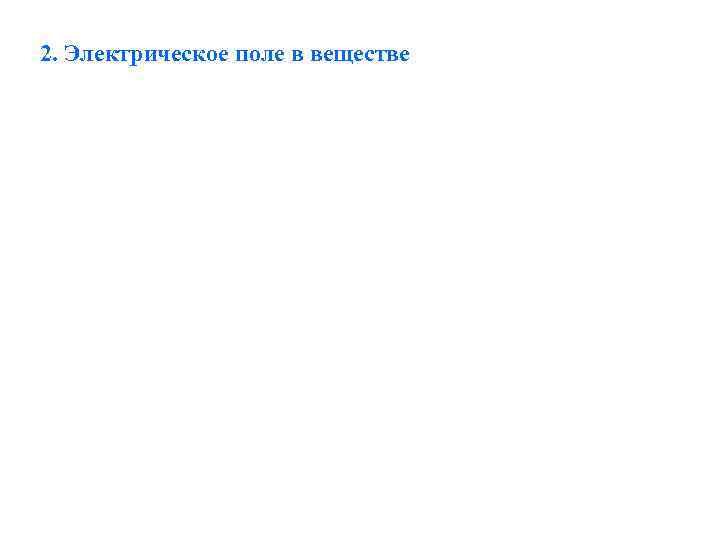

2. Электрическое поле в веществе

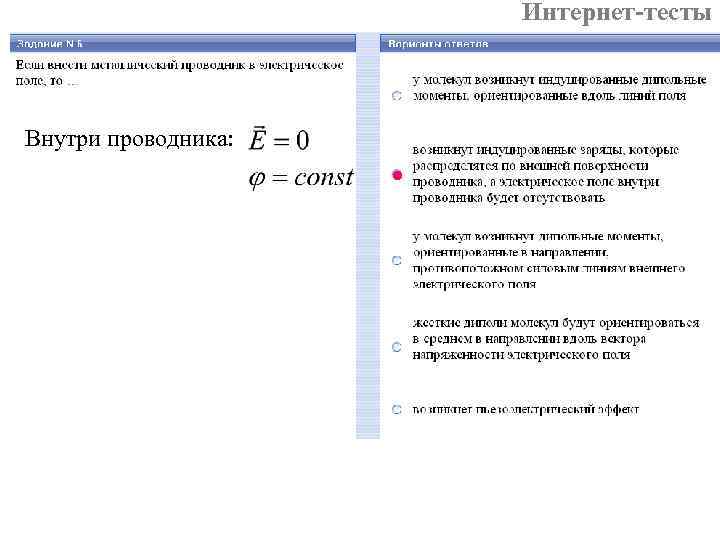

Интернет-тесты Внутри проводника:

Интернет-тесты В отсутствии внешнего поля электрический дипольный момент неполярной молекулы равен нулю

Интернет-тесты Для неполярного диэлектрика справедливы утверждения: – + + • Диэлектрическая восприимчивость диэлектрика обратно пропорциональна температуре. • Поляризованность диэлектрика прямо пропорциональна напряженности электрического поля. • Дипольный момент молекул диэлектрика в отсутствие внешнего электрического поля равен нулю. Для сегнетоэлектрика справедливы утверждения: + + – • В определенном температурном интервале имеет место самопроизвольная поляризация в отсутствие внешнего электрического поля. • Диэлектрическая проницаемость зависит от напряженности поля. • В отсутствии внешнего электрического поля дипольные электрические моменты доменов равны нулю.

Интернет-тесты

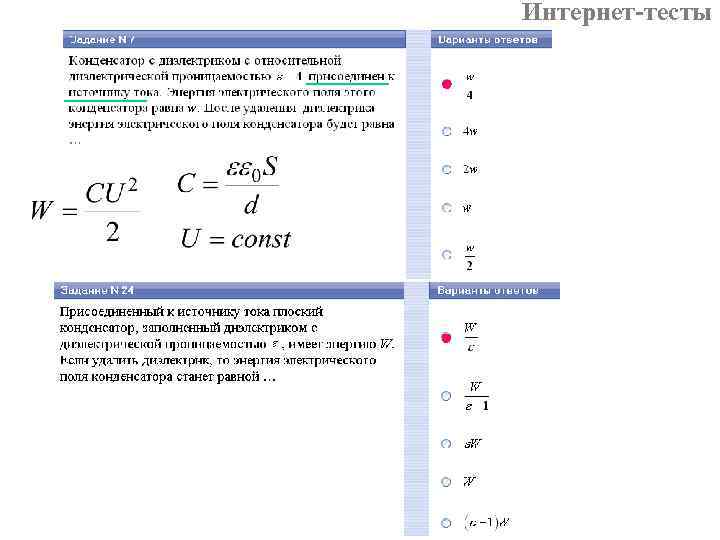

Интернет-тесты

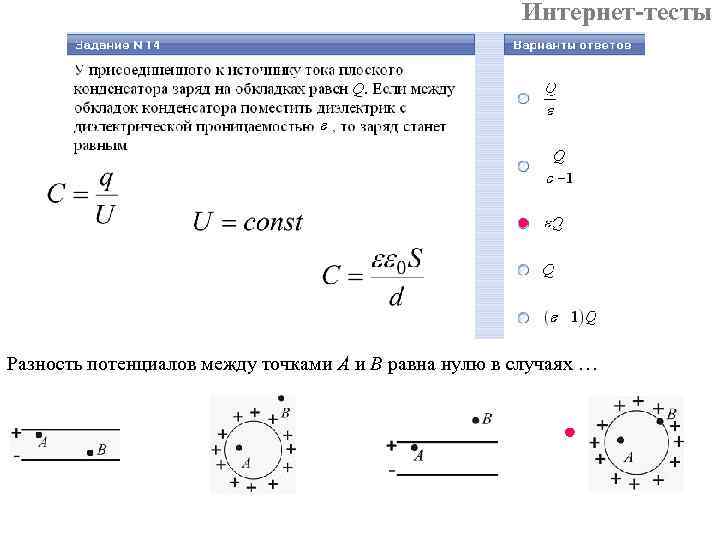

Интернет-тесты Разность потенциалов между точками А и В равна нулю в случаях …

Интернет-тесты На рисунке представлены графики, отражающие характер зависимости поляризованности Р диэлектрика от напряженности поля Е. Укажите зависимость, соответствующую полярным диэлектрикам. сегнетоэлектрикам неполярным диэлектрикам

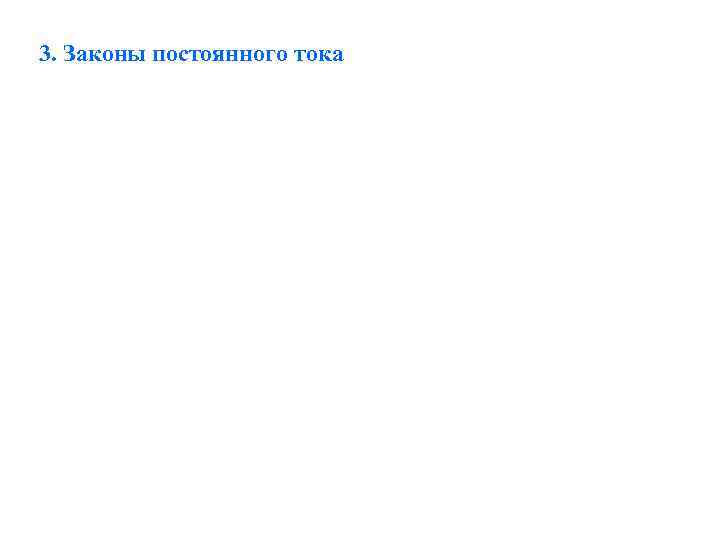

3. Законы постоянного тока

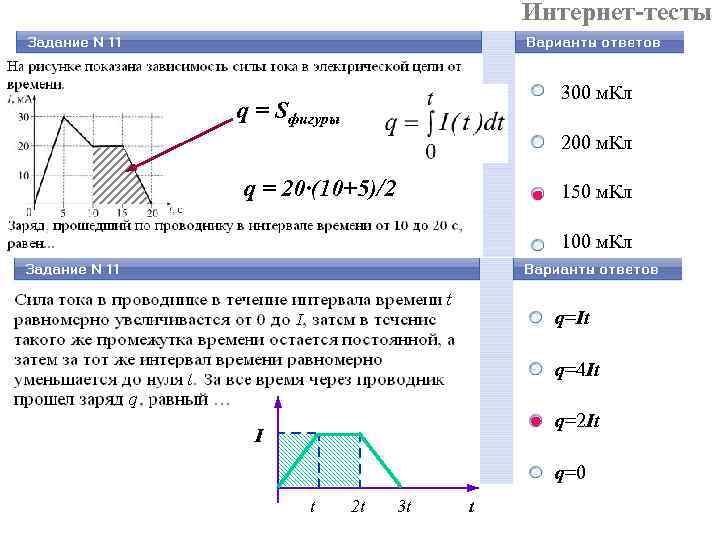

Интернет-тесты 300 м. Кл q = Sфигуры 200 м. Кл q = 20·(10+5)/2 150 м. Кл 100 м. Кл q=It q=4 It q=2 It I q=0 t 2 t 3 t t

Интернет-тесты 1/4 1/2 2 4 При последовательном соединении: I =const t=const

Интернет-тесты √ На рисунке представлена зависимость плотности тока j, протекающего в проводниках 1 и 2, от напряженности электрического поля Е. Отношение удельных проводимостей σ1/σ2 этих элементов равно … √ E=const • • 1/4 2 1/2 4

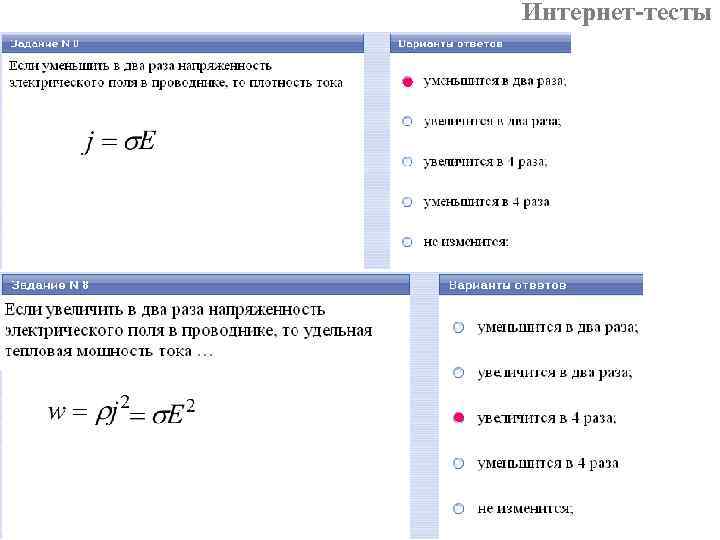

Интернет-тесты

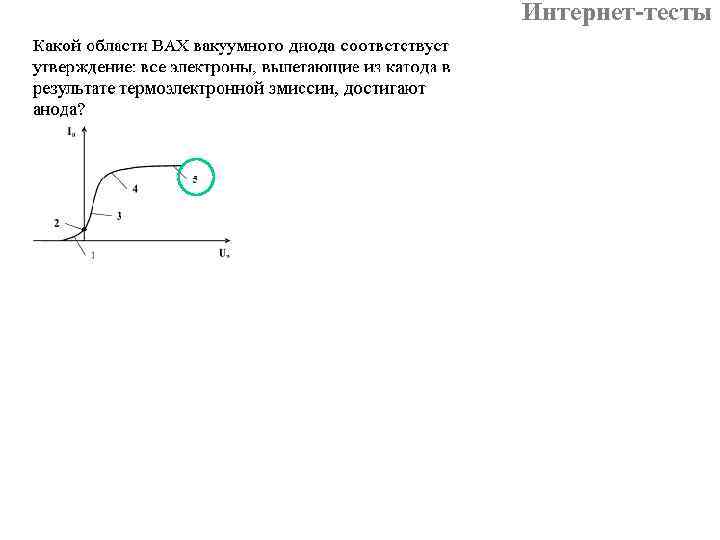

Интернет-тесты

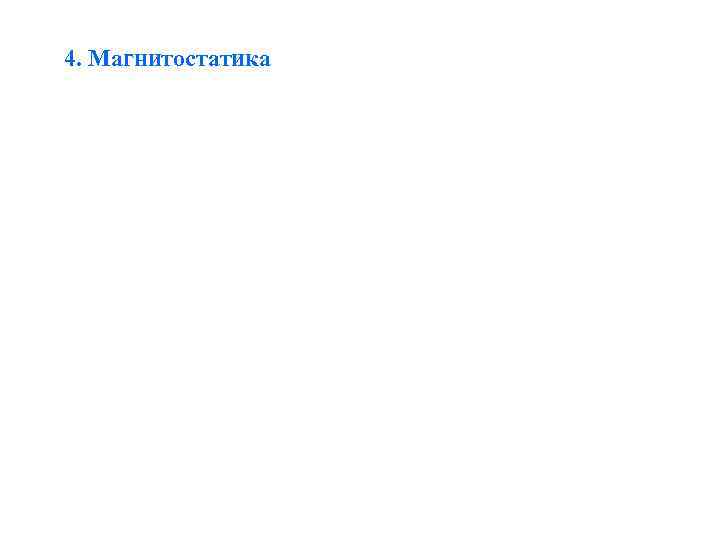

4. Магнитостатика

Интернет-тесты Относительно статических магнитных полей справедливы утверждения: – + + • Силовые линии магнитного поля разомкнуты. • Магнитное поле действует на заряженную частицу с силой, пропорциональной скорости частицы. • Циркуляция вектора напряженности магнитного поля вдоль произвольного замкнутого контура определяется токами, охватываемыми этим контуром

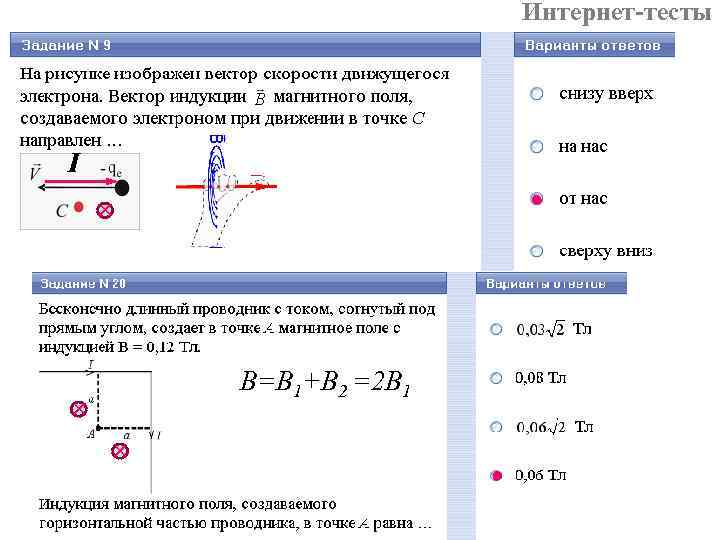

Интернет-тесты I × B=B 1+B 2 =2 B 1 × ×

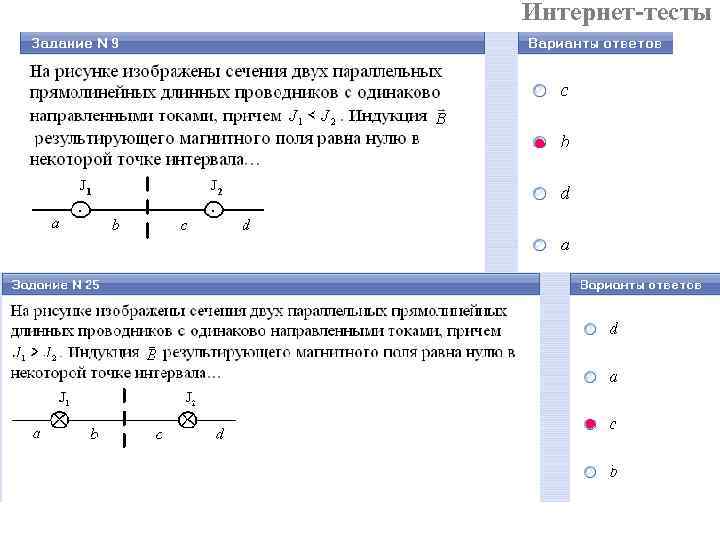

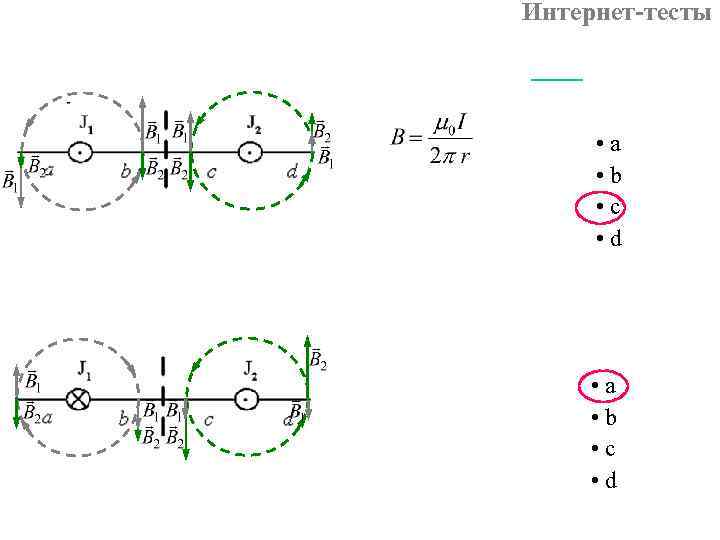

Интернет-тесты • a • b • c • d

Интернет-тесты

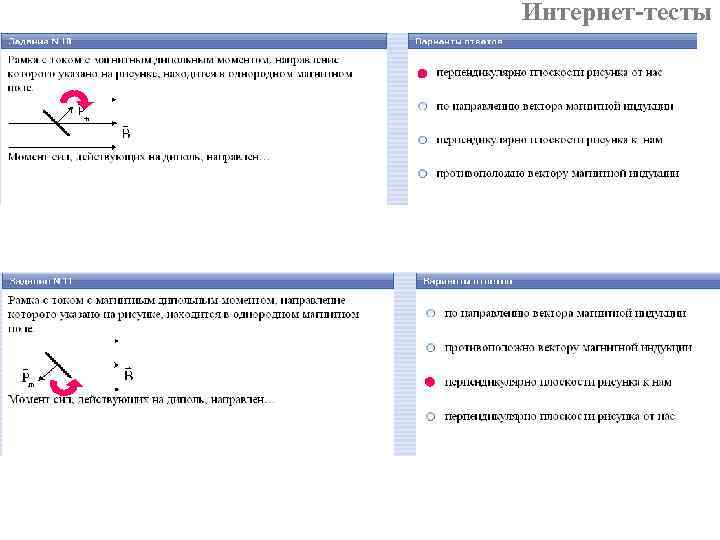

Интернет-тесты

Интернет-тесты Ионы, имеющие одинаковые скорости, но разные удельные заряды, влетают в однородное магнитное поле. Их траектория приведена на рисунке. Величина наименьшего удельного заряда соответствует траектории … (выберите один вариант ответа) • характеристики траекторий не зависят от величины удельных зарядов • 1 • 2 • 3

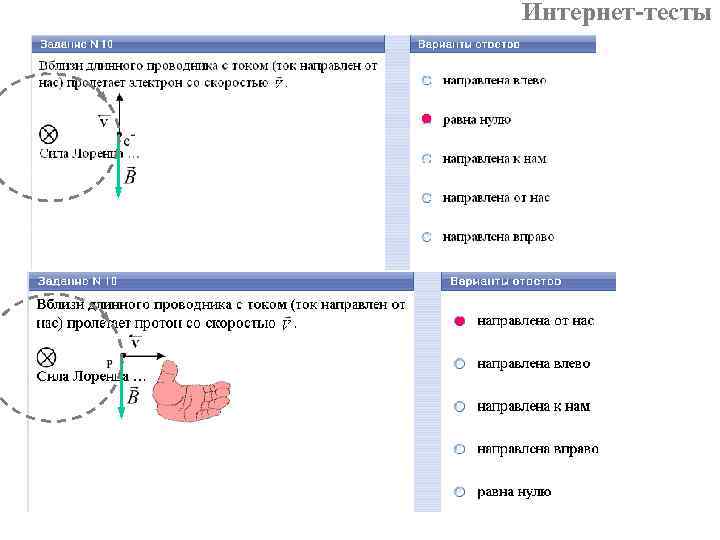

Интернет-тесты

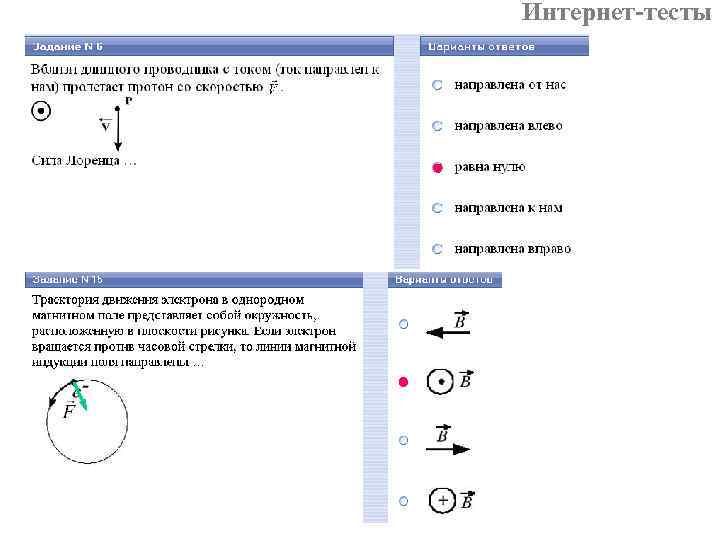

Интернет-тесты

Интернет-тесты В постоянном однородном магнитном поле, созданном электромагнитом с дискообразными полюсами, на некотором расстоянии от оси полюсов закреплена положительно заряженная частица. Частица выстреливается перпендикулярно силовым линиям магнитного поля по касательной к окружности, плоскость которой перпендикулярна полю, а центр лежит на оси полюсов. Скорость выстреливания такова, что частица движется именно по этой окружности. В некоторый момент ток в обмотках электромагнита начинает увеличиваться. Правильное сочетание направлений скорости и ускорения частицы в этот момент представлено на рисунке … Направление скорости – по правилу левой руки + B↑ → возникает вихревое электрическое поле, образующее с левый винт. Электрическое поле ускоряет частицу √

Интернет-тесты В постоянном однородном магнитном поле, созданном электромагнитом с дискообразными полюсами, на некотором расстоянии от оси полюсов закреплена положительно заряженная частица. Частица выстреливается перпендикулярно силовым линиям магнитного поля по касательной к окружности, плоскость которой перпендикулярна полю, а центр лежит на оси полюсов. Скорость выстреливания такова, что частица движется именно по этой окружности. В некоторый момент ток в обмотках электромагнита начинает убывать. Правильное сочетание направлений скорости и ускорения частицы в этот момент представлено на рисунке … + √

5. Магнитное поле в веществе

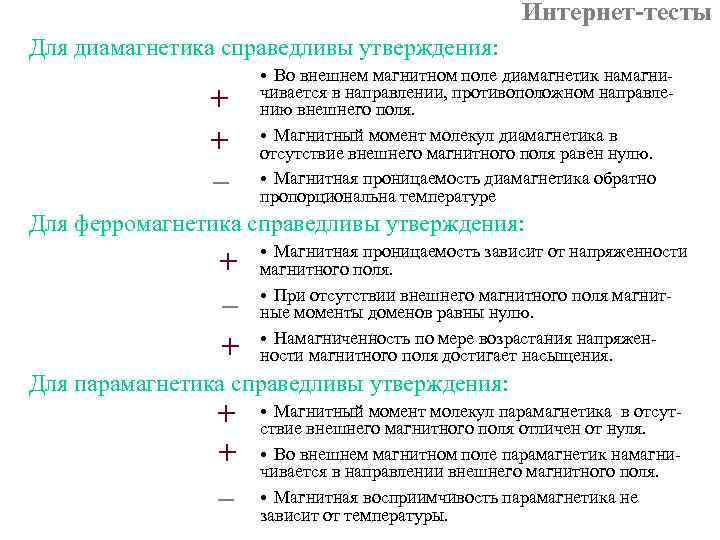

Интернет-тесты Для диамагнетика справедливы утверждения: + + – • Во внешнем магнитном поле диамагнетик намагничивается в направлении, противоположном направлению внешнего поля. • Магнитный момент молекул диамагнетика в отсутствие внешнего магнитного поля равен нулю. • Магнитная проницаемость диамагнетика обратно пропорциональна температуре Для ферромагнетика справедливы утверждения: + – + • Магнитная проницаемость зависит от напряженности магнитного поля. • При отсутствии внешнего магнитного поля магнитные моменты доменов равны нулю. • Намагниченность по мере возрастания напряженности магнитного поля достигает насыщения. Для парамагнетика справедливы утверждения: + + – • Магнитный момент молекул парамагнетика в отсутствие внешнего магнитного поля отличен от нуля. • Во внешнем магнитном поле парамагнетик намагничивается в направлении внешнего магнитного поля. • Магнитная восприимчивость парамагнетика не зависит от температуры.

Вещества слабомагнитные μ≈1 • диамагнетики намагничиваются против поля μ<1 • парамагнетики намагничиваются по полю μ>1 сильномагнитные μ>>1 • феромагнетики

Магнитный гистерезис - зависимость намагниченности ферромагнетика при данной напряженности намагничивающего поля от предшествующих состояний. J намагниченность насыщения Jнас 2 остаточная намагниченность коэрцитивная сила Jост J 1 1 J 2 Нк Н Н Петля гистерезиса 1 - основная кривая намагничивания

Интернет-тесты Каждый ферромагнетик имеет температуру ТК, называемую точкой Кюри, выше которой это вещество превращается в парамагнетик. 600

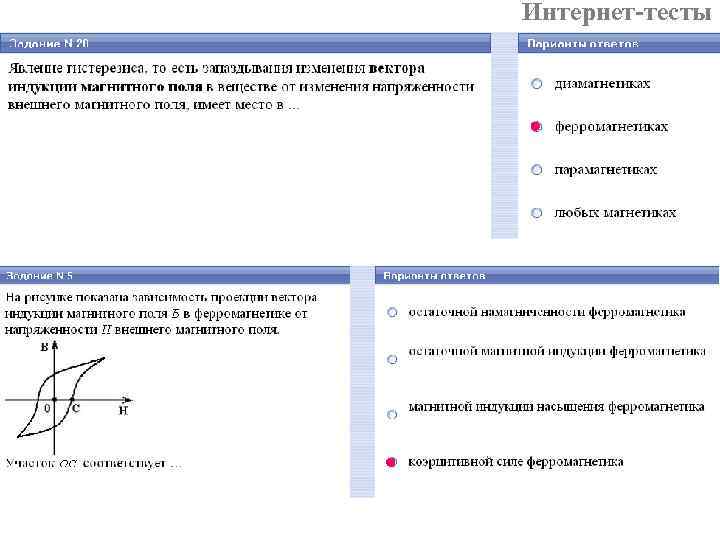

Интернет-тесты

Интернет-тесты 2 – ферромагнетик; 3 – парамагнетик; 4 - диамагнетик

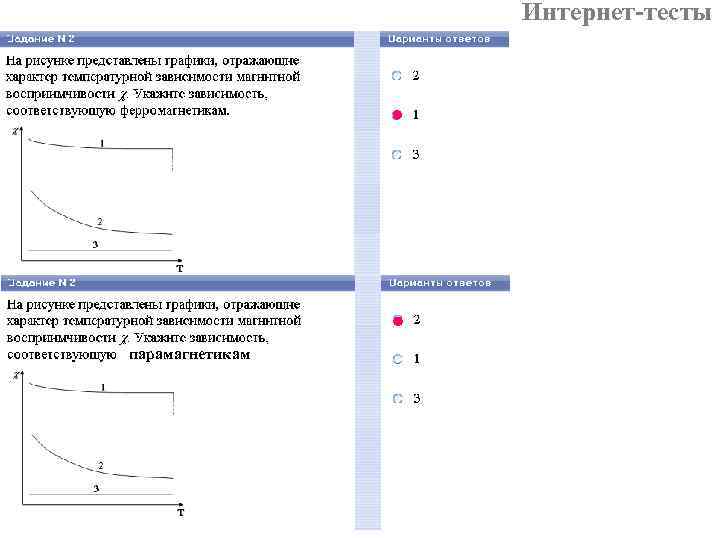

Интернет-тесты парамагнетикам

Интернет-тесты

6. Явление электромагнитной индукции

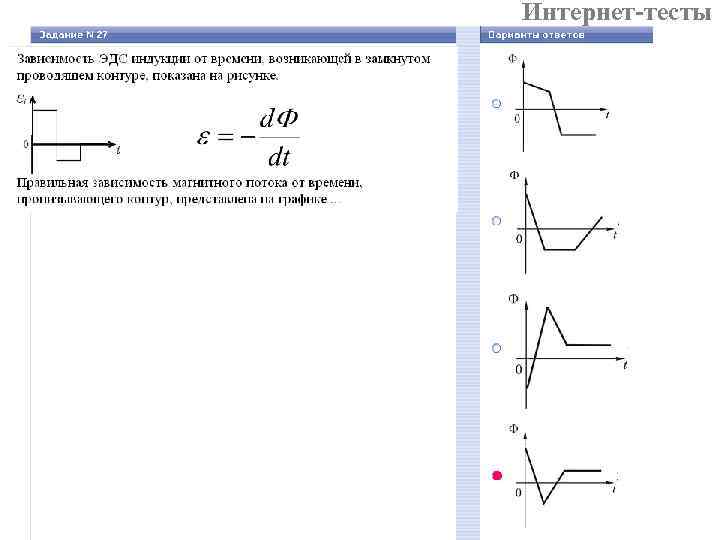

Интернет-тесты

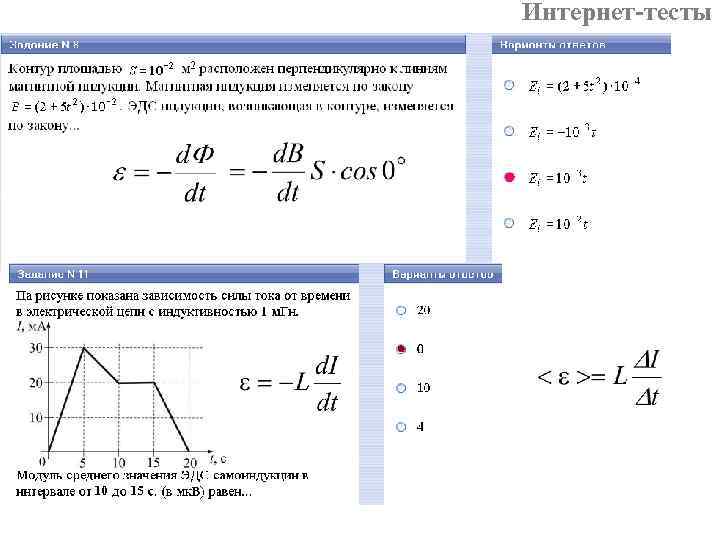

Интернет-тесты 10 15

Интернет-тесты 2

Интернет-тесты На рисунке показан длинный проводник с током, в одной плоскости с которым находится небольшая проводящая рамка. При выключении в проводнике тока заданного направления, в рамке… Ф↓ возникнет индукционный ток в направлении 1 -2 -3 -4 возникнет индукционный ток в направлении 4 -3 -2 -1 индукционного тока не возникнет

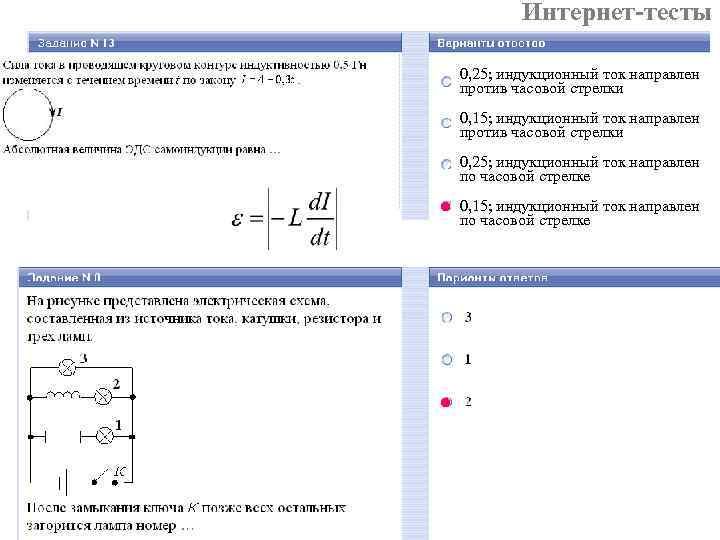

Интернет-тесты 0, 25; индукционный ток направлен против часовой стрелки 0, 15; индукционный ток направлен против часовой стрелки 0, 25; индукционный ток направлен по часовой стрелке 0, 15; индукционный ток направлен по часовой стрелке

Интернет-тесты

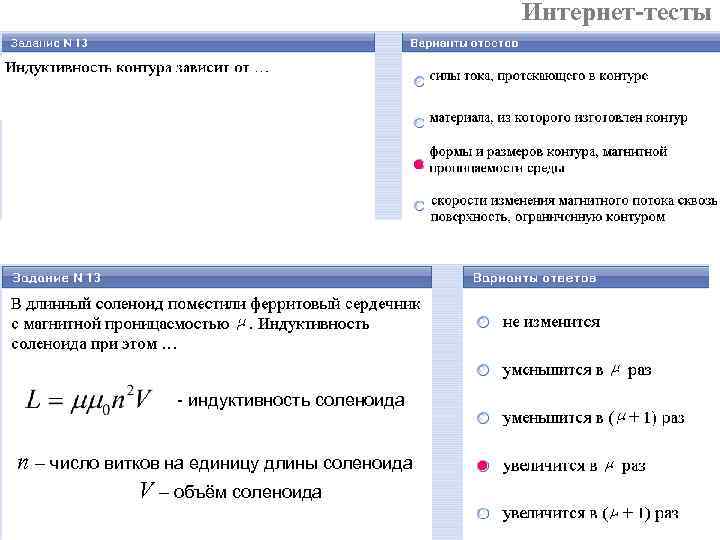

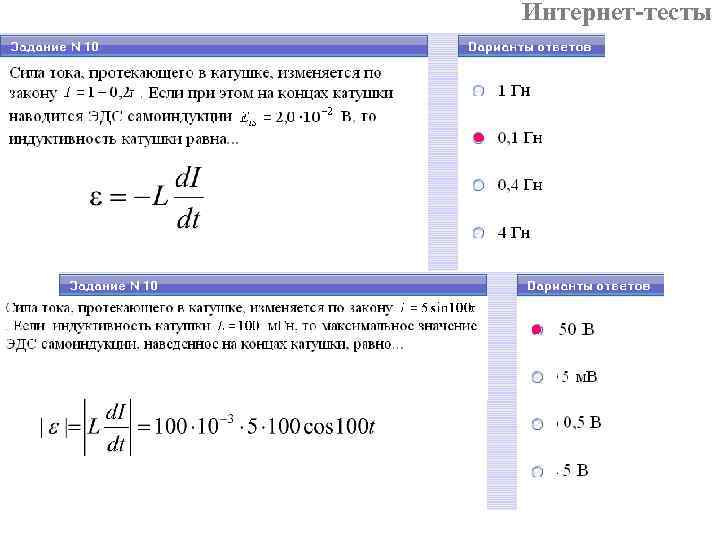

Интернет-тесты - индуктивность соленоида n – число витков на единицу длины соленоида V – объём соленоида

7. Уравнения Максвелла

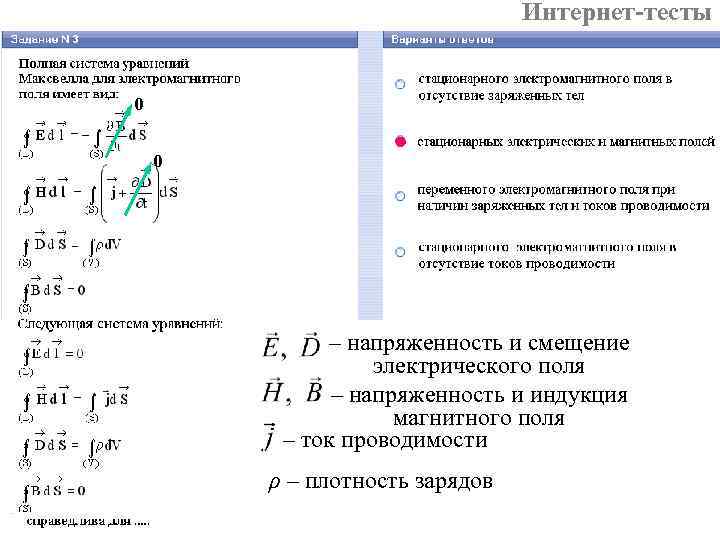

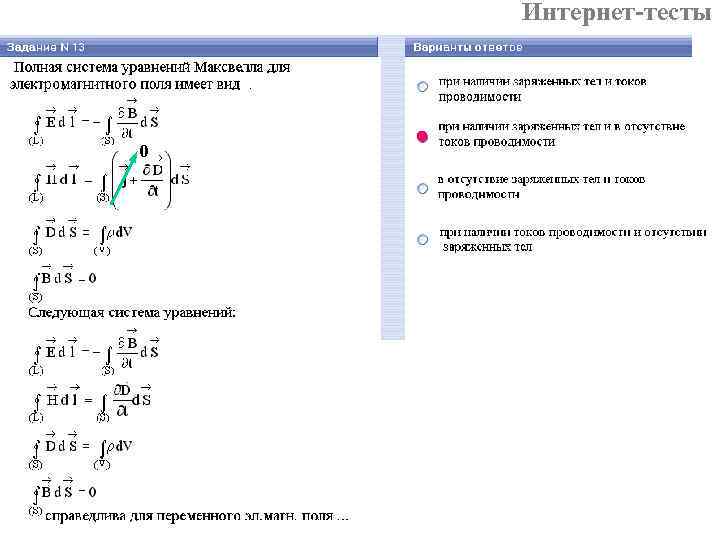

Интернет-тесты 0 0 – напряженность и смещение электрического поля – напряженность и индукция магнитного поля – ток проводимости ρ – плотность зарядов

Интернет-тесты 0

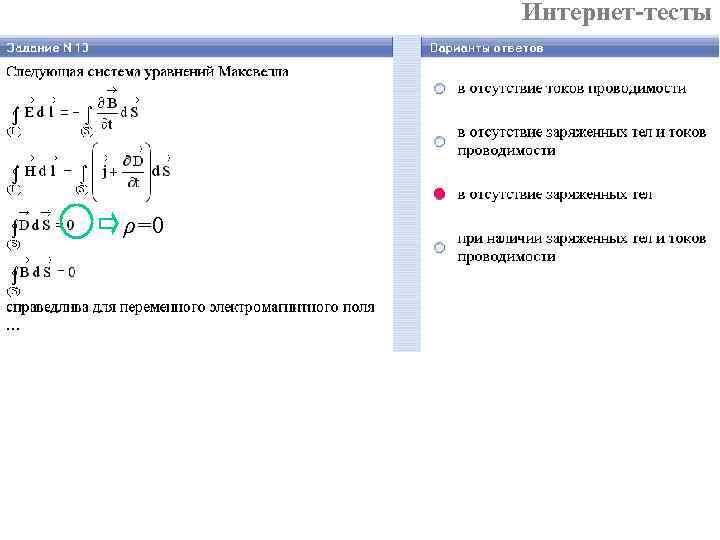

Интернет-тесты ρ=0

Интернет-тесты
