Электрофорная машина До конца XVIII века все технические

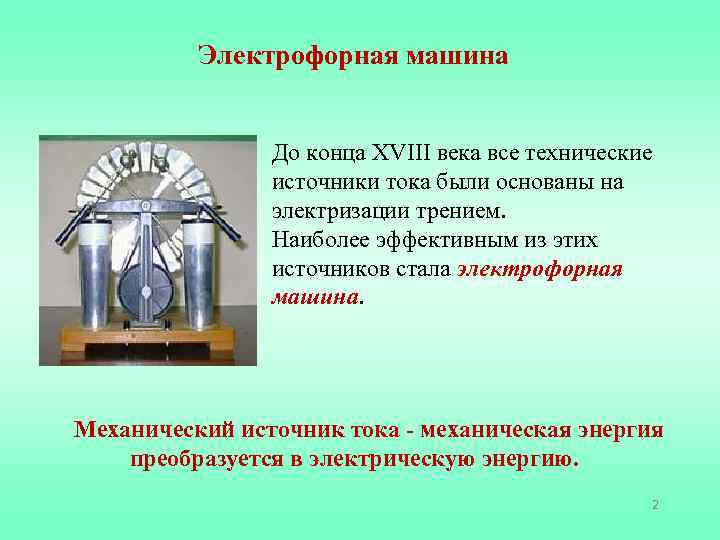

Электрофорная машина До конца XVIII века все технические источники тока были основаны на электризации трением. Наиболее эффективным из этих источников стала электрофорная машина. Механический источник тока - механическая энергия преобразуется в электрическую энергию. 2

В термоэлеметах происходит превращение внутренней энергии в электрическую энергию. Термоэлемент представляет собой две проволоки из разных металлов спаянных между собой. Медная проволока 0 1 234 А - + Стальная проволока Если место спайки нагреть, то в проволоках возникнет электрический ток.

При освещении некоторых веществ, например селена, кремния, наблюдается потеря электрического отрицательного заряда, что приводит к возникновению электрического тока. Фотоэлементы применяются в солнечных батареях 0 1 234 А - +

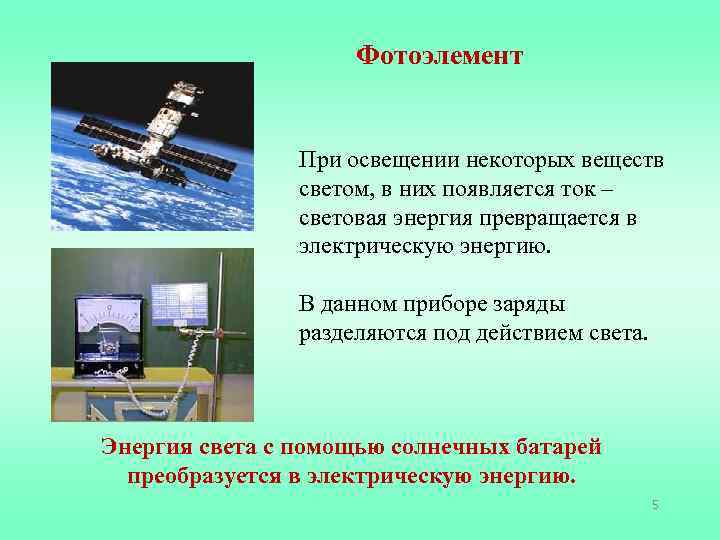

Фотоэлемент При освещении некоторых веществ светом, в них появляется ток – световая энергия превращается в электрическую энергию. В данном приборе заряды разделяются под действием света. Энергия света c помощью солнечных батарей преобразуется в электрическую энергию. 5

В гальваническом элементе происходят химические реакции, и внутренняя энергия, выделяющаяся при этих реакциях превращается в электрическую. Устройство гальванического элемента + 3 1 2 5 - 4 1. Цинковый сосуд 2. Полотняный мешочек, наполненный смесью оксида марганца с углем 3. Угольный стержень 4. Густой клейстер на основе раствора муки в нашатыре 5. Цинковый сосуд с содержимым помещен в картонную коробку и залит сверху слоем смолы При взаимодействии нашатыря с цинком от цинка отделяются положительные ионы. Цинк становится отрицательно заряженным, а угольный стержень – положительно.

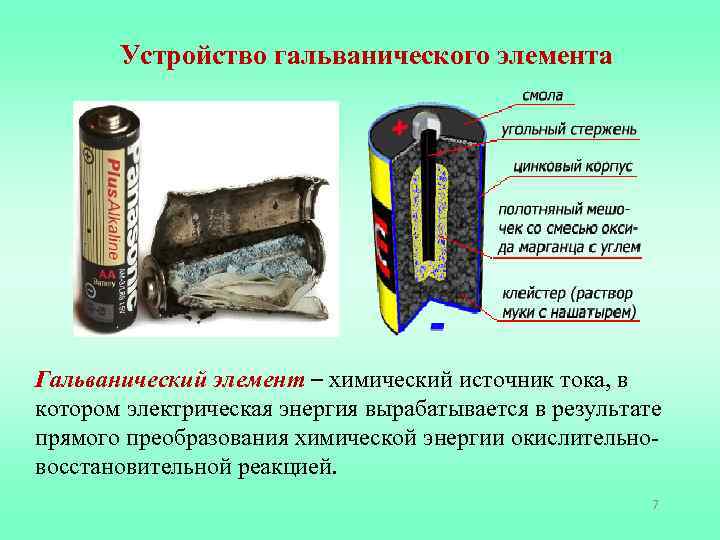

Устройство гальванического элемента Гальванический элемент – химический источник тока, в котором электрическая энергия вырабатывается в результате прямого преобразования химической энергии окислительновосстановительной реакцией. 7

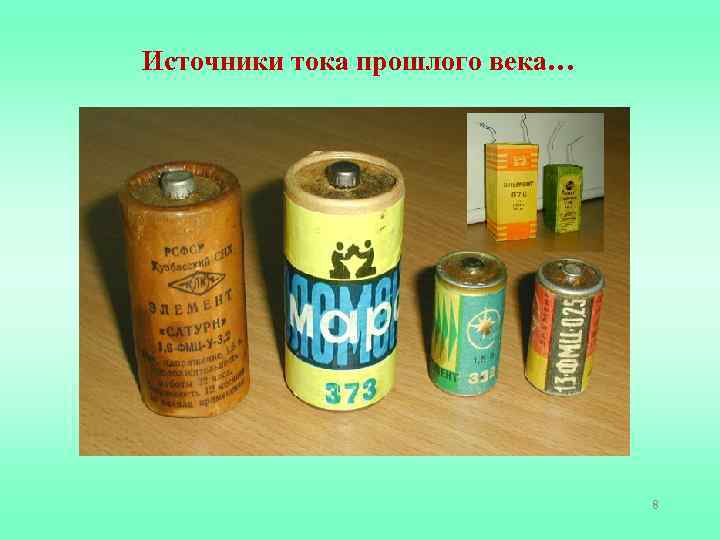

Источники тока прошлого века… 8

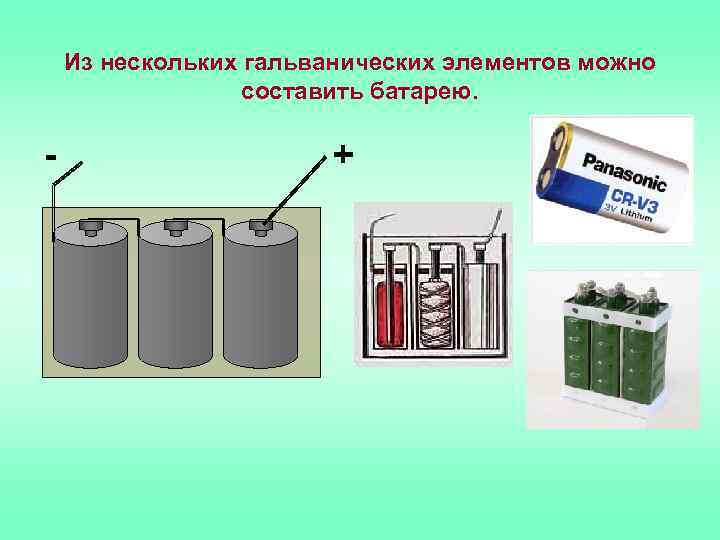

Из нескольких гальванических элементов можно составить батарею. - +

Батарея (элемент питания) – обиходное название источника электричества для автономного питания портативного устройства. Может представлять собой одиночный гальванический элемент, аккумулятор или их соединение в батарею для увеличения напряжения. 10

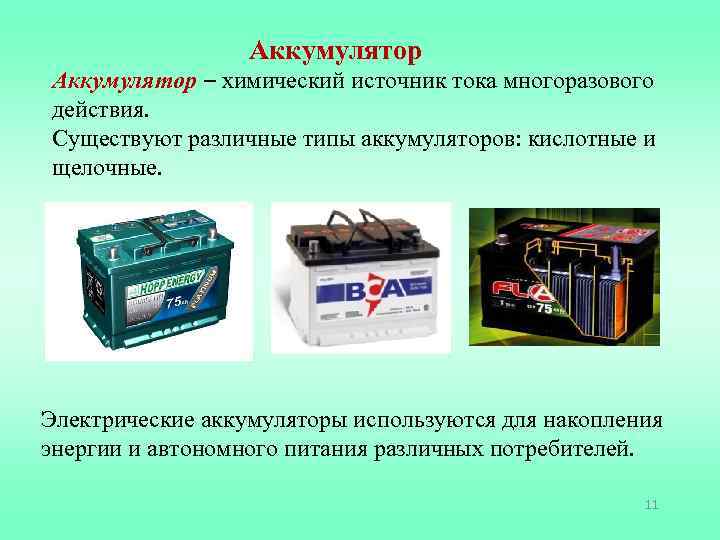

Аккумулятор – химический источник тока многоразового действия. Существуют различные типы аккумуляторов: кислотные и щелочные. Электрические аккумуляторы используются для накопления энергии и автономного питания различных потребителей. 11

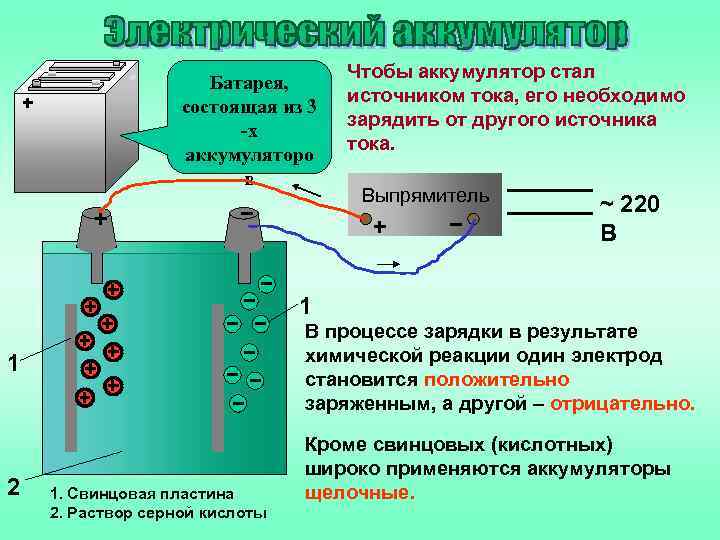

Батарея, состоящая из 3 -х аккумуляторо в + + Чтобы аккумулятор стал источником тока, его необходимо зарядить от другого источника тока. Выпрямитель + ~ 220 В 1 В процессе зарядки в результате химической реакции один электрод становится положительно заряженным, а другой – отрицательно. 1 2 1. Свинцовая пластина 2. Раствор серной кислоты Кроме свинцовых (кислотных) широко применяются аккумуляторы щелочные.

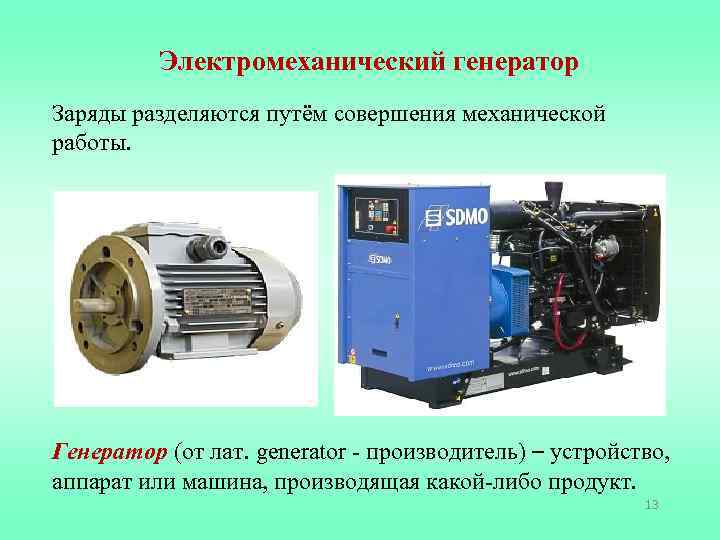

Электромеханический генератор Заряды разделяются путём совершения механической работы. Генератор (от лат. generator - производитель) – устройство, аппарат или машина, производящая какой-либо продукт. 13

Классификация источников тока Источник тока Фотоэлемент Способ разделения зарядов Действие света Применение Солнечные батареи Измерение Термоэлемент Нагревание спаев температуры Совершение Производство Электромеханической промышленной ческий генератор работы электрической энергии Гальванический Химическая Фонарики, элемент реакция радиоприемники Аккумулятор Химическая Автомобили 14 реакция
