ЭЛЕКТРОДИНАМИКА И РАСПРОСТРАНЕНИЕ РАДИОВОЛН

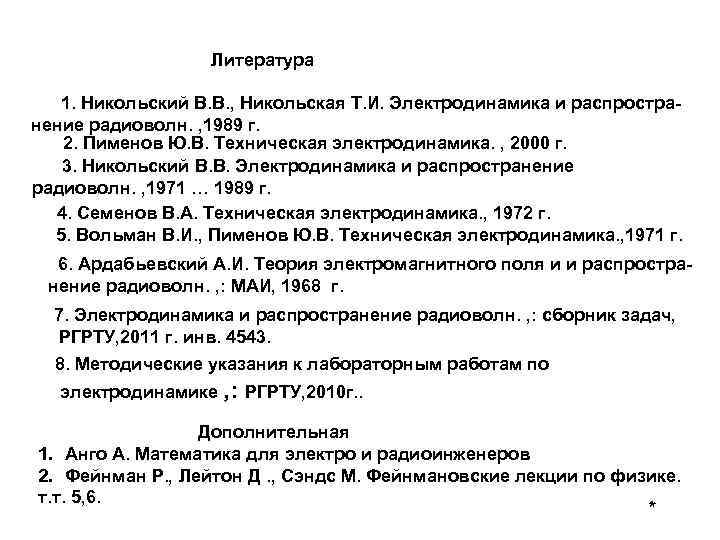

Литература 1. Никольский В. В. , Никольская Т. И. Электродинамика и распространение радиоволн. , 1989 г. 2. Пименов Ю. В. Техническая электродинамика. , 2000 г. 3. Никольский В. В. Электродинамика и распространение радиоволн. , 1971 … 1989 г. 4. Семенов В. А. Техническая электродинамика. , 1972 г. 5. Вольман В. И. , Пименов Ю. В. Техническая электродинамика. , 1971 г. 6. Ардабьевский А. И. Теория электромагнитного поля и и распространение радиоволн. , : МАИ, 1968 г. 7. Электродинамика и распространение радиоволн. , : сборник задач, РГРТУ, 2011 г. инв. 4543. 8. Методические указания к лабораторным работам по электродинамике , : РГРТУ, 2010 г. . Дополнительная 1. Анго А. Математика для электро и радиоинженеров 2. Фейнман Р. , Лейтон Д. , Сэндс М. Фейнмановские лекции по физике. т. т. 5, 6. *

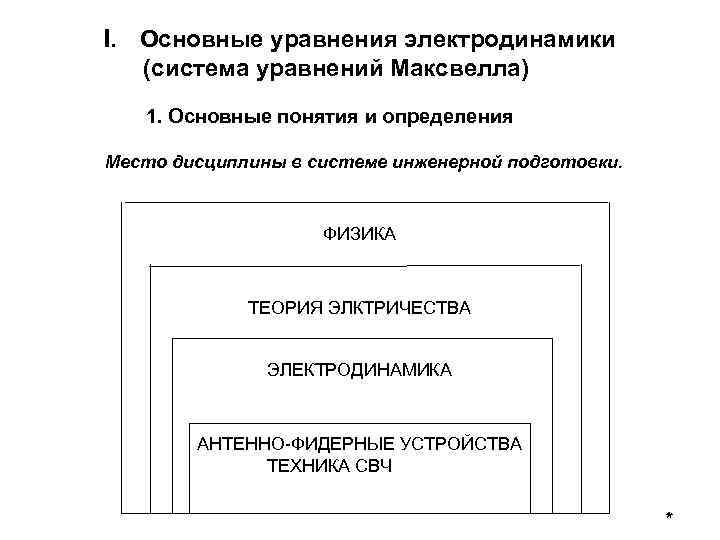

I. Основные уравнения электродинамики (система уравнений Максвелла) 1. Основные понятия и определения Место дисциплины в системе инженерной подготовки. ФИЗИКА ТЕОРИЯ ЭЛКТРИЧЕСТВА ЭЛЕКТРОДИНАМИКА АНТЕННО-ФИДЕРНЫЕ УСТРОЙСТВА ТЕХНИКА СВЧ *

Поле – скалярная или векторная величина, заданная в каждой точке пространства. Электромагнитное поле – форма материи, обладающая следующими свойствами: 1. Скорость распространения не зависит от выбора системы отсчёта и в вакууме: 2. Проявляется в действии помещённого в него заряда с силой 3. Не имеет массы покоя. *

Электрическое поле: Из ф-лы (1. 1) при Магнитное поле Из ф-лы (1. 1) при *

Параметры сред. 1. Абсолютная диэлектрическая проницаемость: 2. Абсолютная магнитная проницаемость: *

3. Удельная проводимость: *

Закон Кулона -сила, с которой поле -первого заряда действует на второй. *

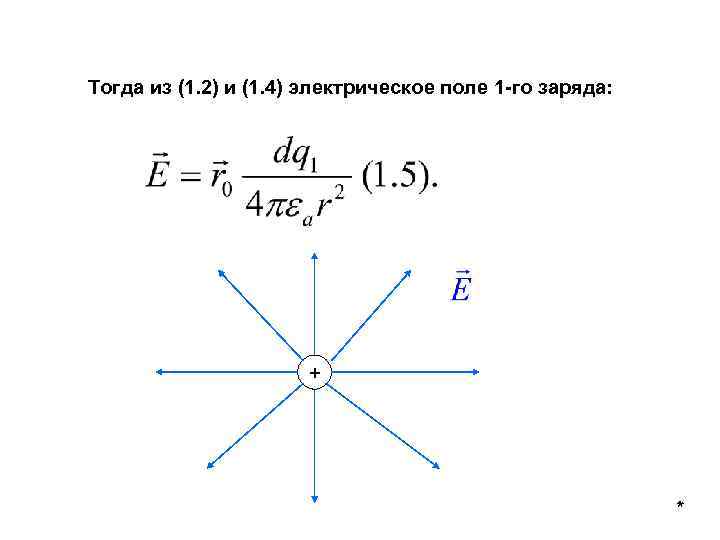

Тогда из (1. 2) и (1. 4) электрическое поле 1 -го заряда: + *

Аналог закона Кулона для магнитного поля: *

Для удобства вводят : вектор электрической индукции: вектор напряженности магнитного поля: Сопоставив (1. 4) с (1. 7) и (1. 5) с (1. 8), видим, что не зависят от что удобно при расчётах полей. собственные векторы электромагнитного поля. *

Классификация сред 1. Линейная среда – параметры ( ) не зависят от модулей векторов поля. Нелинейная среда - параметры зависят от модулей векторов поля. 2. Однородная среда - параметры не зависят от координат. Неоднородная среда - параметры зависят от координат. 3. Изотропная среда - параметры не зависят от направлений векторов поля. Анизотропная среда - параметры зависят от направлений векторов поля. В изотропной среде параметры – скалярные величины: *

Тогда, например: проекции векторов индукции зависят только от соответствующих проекций векторов напряженности поля. , т. е. В анизотропной среде параметры – тензорные величины; например: Тогда: откуда: Т. е. проекции векторов индукции зависят от всех трёх проекций векторов напряженности поля. *

Принцип суперпозиции (линейная среда). + + Поле, созданное в линейной среде несколькими источниками, равно сумме полей источников. *

Классификация электромагнитных прцессов Стационарные , нестационарные, и квазистационарные процессы. Стационарными называются процессы, параметры которых не зависят от времени. Нестационарными называются процессы, параметры которых зависят от времени. Квазистационарными называются процессы, параметры которых зависят от времени, но запаздыванием можно пренебречь. *

Квазистационарный процесс . . R ~ C Ток в точке а : L Ток в точке b ? *

Процесс считается макроскопическим, если при анализе электромагнитного поля пренебрегают дискретным строением вещества. Близкодействие – любое воздействие одного объекта на другой передаётся в пространстве от точки к точке с конечной скоростью. Независимость от источников – излучённый в пространство электромагнитный импульс продолжает распространяться, даже если создавший его источник прекратил существование. **
