ЭЛЕКТРОБЕЗОПАСНОСТЬ Типичные ситуации и причины поражения электрическим током
Основные причины несчастных случаев от воздействия электрического тока 1. Случайное прикосновение к токоведущим частям установки, проводам, находящимся под напряжением
Основные причины несчастных случаев от воздействия электрического тока 2. Появление напряжения на металлических нетоковедущих частях установки: корпусах, кожухах, ограждениях и т. п.

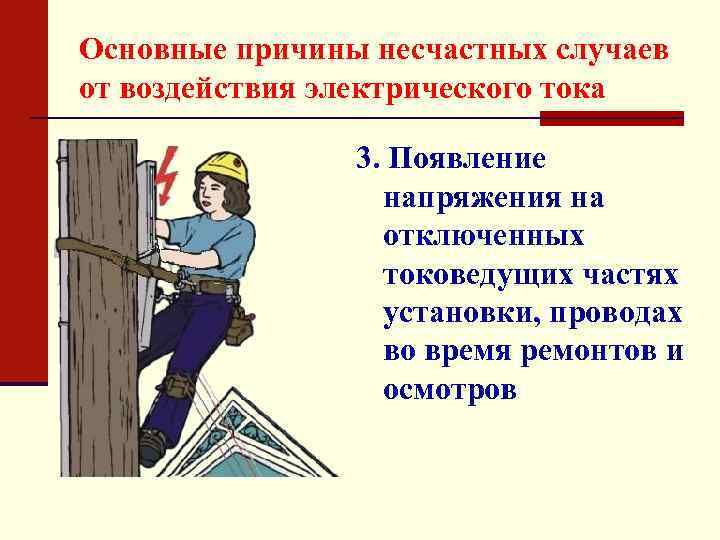

Основные причины несчастных случаев от воздействия электрического тока 3. Появление напряжения на отключенных токоведущих частях установки, проводах во время ремонтов и осмотров

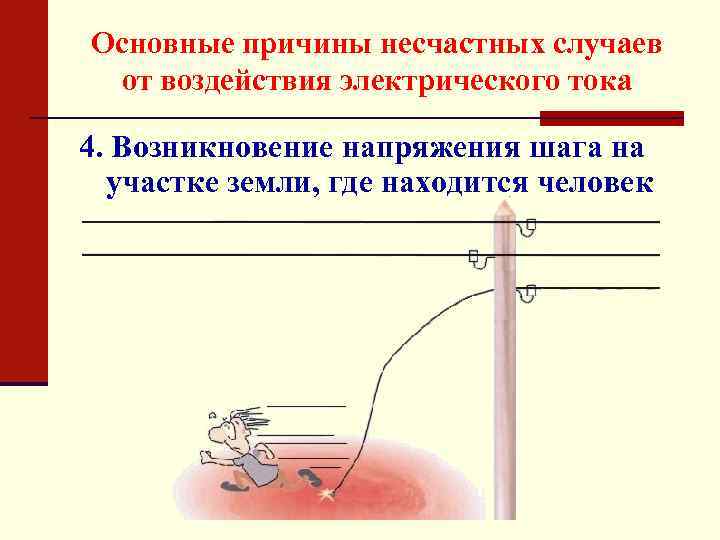

Основные причины несчастных случаев от воздействия электрического тока 4. Возникновение напряжения шага на участке земли, где находится человек

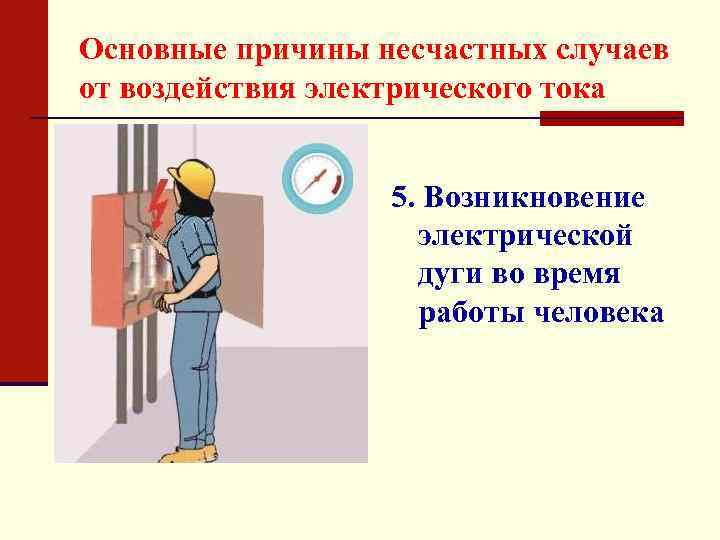

Основные причины несчастных случаев от воздействия электрического тока 5. Возникновение электрической дуги во время работы человека

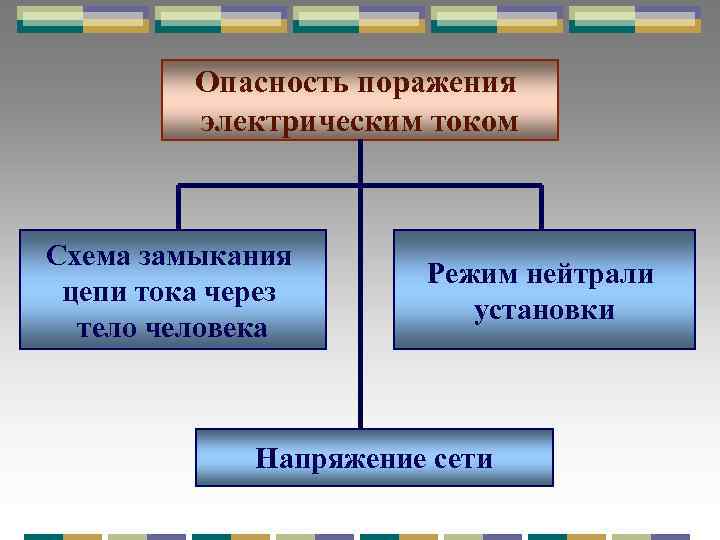

Опасность поражения электрическим током Схема замыкания цепи тока через тело человека Режим нейтрали установки Напряжение сети

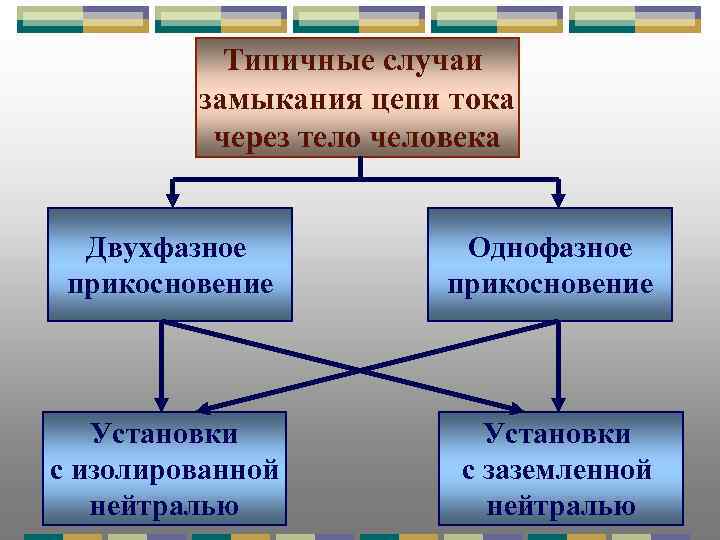

Типичные случаи замыкания цепи тока через тело человека Двухфазное прикосновение Однофазное прикосновение Установки с изолированной нейтралью Установки с заземленной нейтралью
Двухфазное прикосновение в сети с изолированной нейтралью Iч – ток, проходящий через человека, А Uл – линейное напряжение, В Uф – фазное напряжение, В Rч – сопротивление человека, Ом

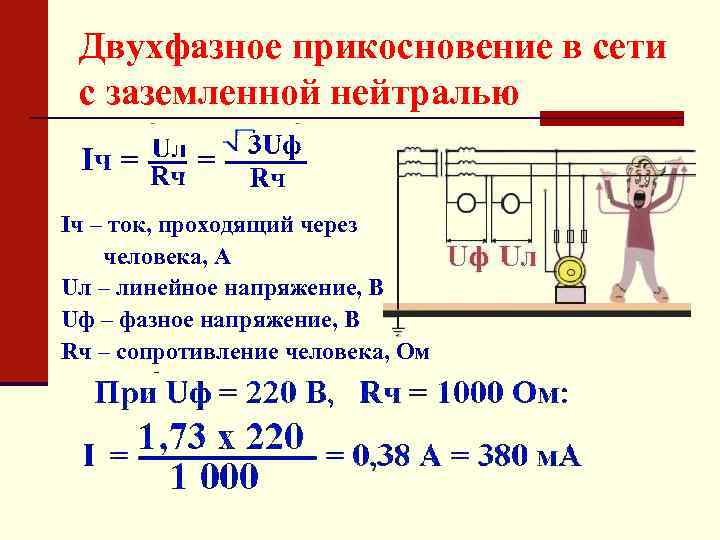

Двухфазное прикосновение в сети с заземленной нейтралью Iч – ток, проходящий через человека, А Uл – линейное напряжение, В Uф – фазное напряжение, В Rч – сопротивление человека, Ом
Однофазное прикосновение в сети с заземленной нейтралью Iч – ток, проходящий через человека, А Uф – фазное напряжение, В Rч – сопротивление человека, Ом Rоб – сопротивление обуви, Ом Rп – сопротивление пола, Ом
Однофазное прикосновение в сети с заземленной нейтралью Неблагоприятный случай: Rоб = 0 Rп = 0 Rч = 1000 Ом Rо = 0 При Uф = 220 В Iч = 220/1000 = 0, 22 А = 220 м. А

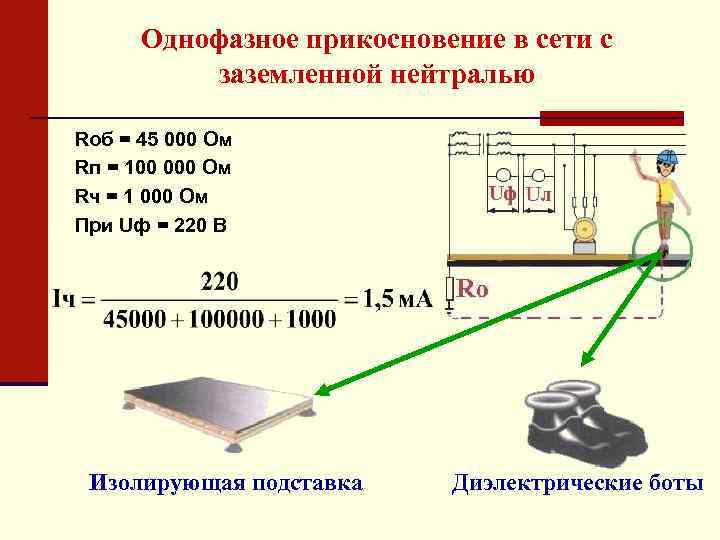

Однофазное прикосновение в сети с заземленной нейтралью Rоб = 45 000 Ом Rп = 100 000 Ом Rч = 1 000 Ом При Uф = 220 В Изолирующая подставка Диэлектрические боты

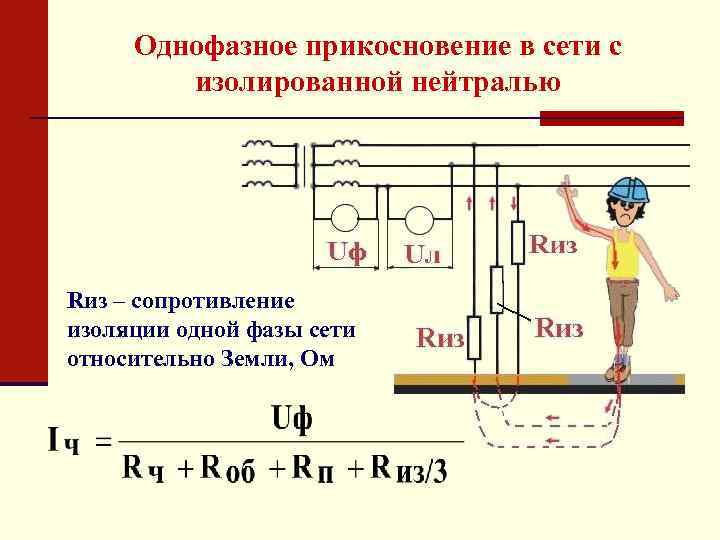

Однофазное прикосновение в сети с изолированной нейтралью Rиз – сопротивление изоляции одной фазы сети относительно Земли, Ом
Однофазное прикосновение в сети с изолированной нейтралью Неблагоприятный случай: Rоб = 0, Rп = 0 При Uф = 220 В, Rиз = 90000 Ом, Rч = 1000 Ом

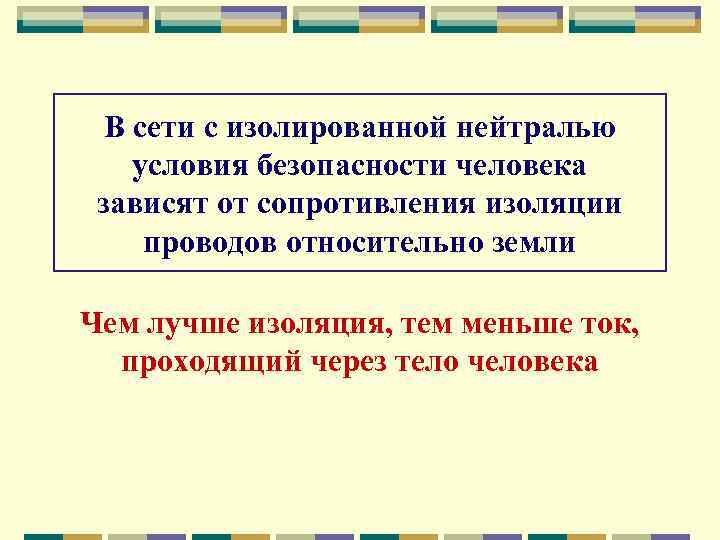

В сети с изолированной нейтралью условия безопасности человека зависят от сопротивления изоляции проводов относительно земли Чем лучше изоляция, тем меньше ток, проходящий через тело человека
Однофазное прикосновение в сети с заземленной нейтралью При Rч = 1000 Ом Rоб = 45000 Ом Rп = 1000 Ом R из = 90000 Ом Изолирующая подставка Диэлектрические боты
Однофазное прикосновение Состояние нейтрали сети Заземлена Изолирована Неблагоприятный случай Благоприятный случай 220 м. А 1, 5 м. А 7 м. А 1, 2 м. А Прикосновение человека к одной фазе сети с изолированной нейтралью менее опасно, чем в сети с заземленной нейтралью
Сети с изолированной нейтралью Целесообразно применять в тех случаях, когда возможно поддерживать высокий уровень изоляции проводов Пример: сети электротехнических лабораторий, небольших предприятий

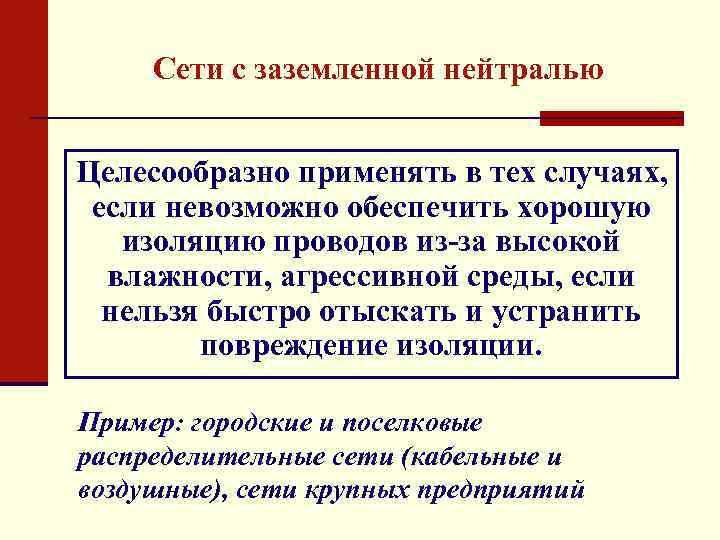

Сети с заземленной нейтралью Целесообразно применять в тех случаях, если невозможно обеспечить хорошую изоляцию проводов из-за высокой влажности, агрессивной среды, если нельзя быстро отыскать и устранить повреждение изоляции. Пример: городские и поселковые распределительные сети (кабельные и воздушные), сети крупных предприятий
