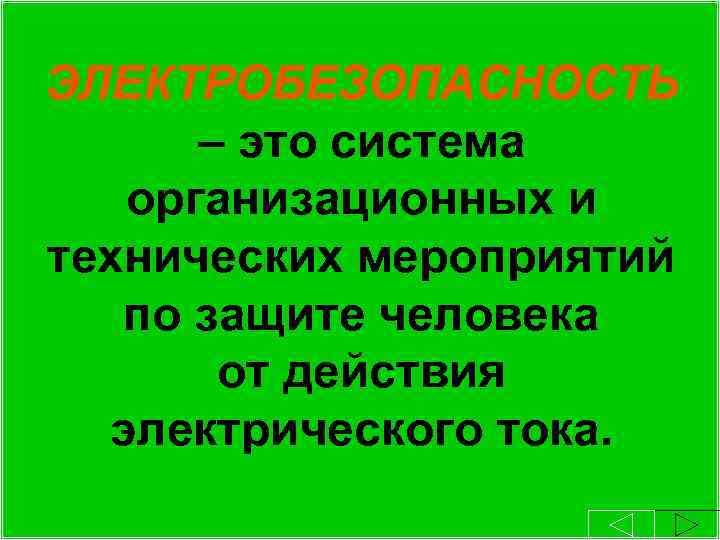

ЭЛЕКТРОБЕЗОПАСНОСТЬ – это система организационных и технических мероприятий по защите человека от действия электрического тока.
Электрический ток, проходя через живой организм, производит: - термическое (тепловое) действие, которое выражается в ожогах, нагреве кровеносных сосудов, крови, нервных волокон и т. п. ; - электролитическое (биохимическое) действие – выражается в разложении крови и других органических жидкостей, вызывая значительные нарушения их физикохимических составов; - биологическое (механическое) действие – сопровождается непроизвольным судорожным сокращением мышц (в том числе сердца, лёгких).
ЭЛЕКТРОТРАВМА – результат воздействия на человека электрического тока и электрической дуги. К электротравмам относятся: - электрические ожоги (токовые, контактные дуговые, а также комбинированные); - электрические знаки ( «метки» ), металлизация кожи; - механические повреждения; - электроофтальмия; - электрический удар (электрический шок).
Основные неблагоприятные последствия, которые могут наступить вследствие поражения электрическим током: - протекание электрического тока через органы человека может вызвать остановку сердца, дыхания; - разрывы мышц, поражение мозга, ожоги.

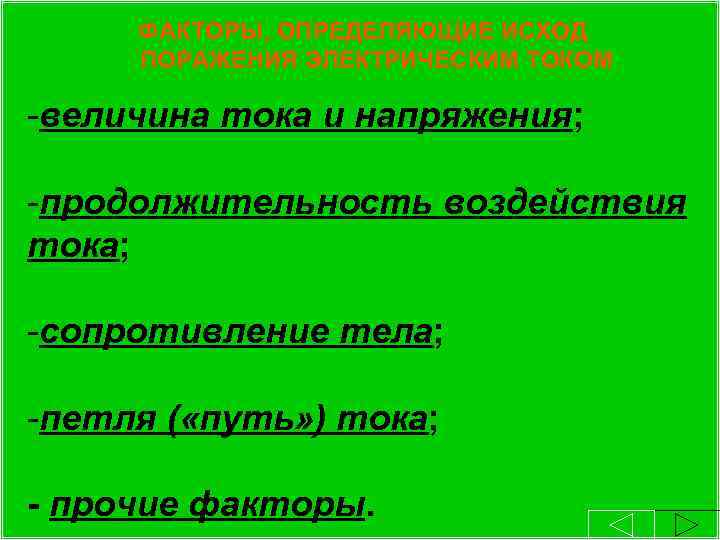

ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ИСХОД ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ -величина тока и напряжения; -продолжительность воздействия тока; -сопротивление тела; -петля ( «путь» ) тока; - прочие факторы.
ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ИСХОД ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ 2. 1. Величина тока и напряжения. По степени физиологического воздействия можно выделить следующие поражающие токи: • 0. 8 – 1. 2 м. А - пороговый ощутимый ток (т. е. то наименьшее значение тока, которое человек начинает ощущать); • 10 - 16 м. А - пороговый неотпускающий ток, когда из-за судорожного сокращения рук человек самостоятельно не может освободиться; • 100 м. А - пороговый фибрилляционный ток; он является поражающим током. Вероятность поражения таким током равна 50% при продолжительности его воздействия не менее 0. 5 секунды. Напряжение следует рассматривать лишь как фактор, обуславливающий протекание того или иного тока в конкретных условиях – чем больше напряжение прикосновения, тем больше поражающий ток.
ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ИСХОД ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ 2. 2. Продолжительность воздействия тока. Поражение электрическим током возможно лишь в состоянии полного покоя сердца. Всё, что увеличивает темп работы сердца, способствует повышению вероятности остановки сердца при ударе током. К таким причинам следует отнести: усталость, возбуждение, голод, жажду, испуг, принятие алкоголя, наркотиков, некоторых лекарств, курение, болезни и т. п.

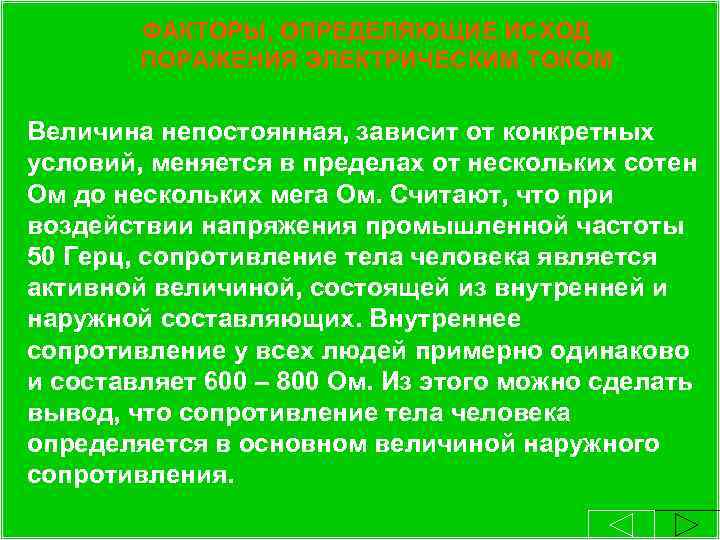

ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ИСХОД ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ 2. 3. Сопротивление тела человека. Величина непостоянная, зависит от конкретных условий, меняется в пределах от нескольких сотен Ом до нескольких мега Ом. Считают, что при воздействии напряжения промышленной частоты 50 Герц, сопротивление тела человека является активной величиной, состоящей из внутренней и наружной составляющих. Внутреннее сопротивление у всех людей примерно одинаково и составляет 600 – 800 Ом. Из этого можно сделать вывод, что сопротивление тела человека определяется в основном величиной наружного сопротивления.

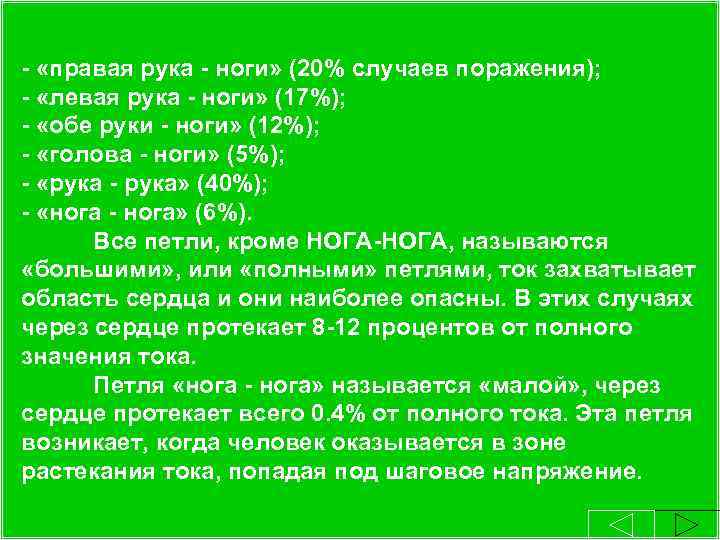

2. 4. Путь прохождения тока через тело человека. - «правая рука - ноги» (20% случаев поражения); - «левая рука - ноги» (17%); - «обе руки - ноги» (12%); - «голова - ноги» (5%); - «рука - рука» (40%); - «нога - нога» (6%). Все петли, кроме НОГА-НОГА, называются «большими» , или «полными» петлями, ток захватывает область сердца и они наиболее опасны. В этих случаях через сердце протекает 8 -12 процентов от полного значения тока. Петля «нога - нога» называется «малой» , через сердце протекает всего 0. 4% от полного тока. Эта петля возникает, когда человек оказывается в зоне растекания тока, попадая под шаговое напряжение.

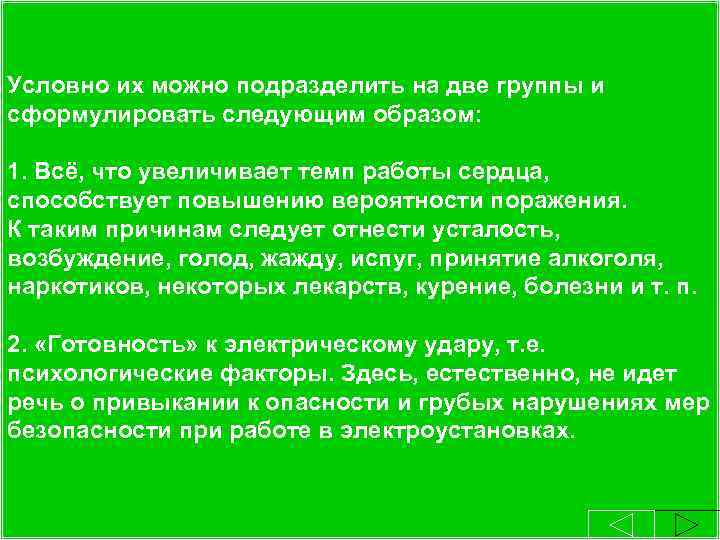

2. 5. Прочие факторы. Условно их можно подразделить на две группы и сформулировать следующим образом: 1. Всё, что увеличивает темп работы сердца, способствует повышению вероятности поражения. К таким причинам следует отнести усталость, возбуждение, голод, жажду, испуг, принятие алкоголя, наркотиков, некоторых лекарств, курение, болезни и т. п. 2. «Готовность» к электрическому удару, т. е. психологические факторы. Здесь, естественно, не идет речь о привыкании к опасности и грубых нарушениях мер безопасности при работе в электроустановках.
3. КЛАССИФИКАЦИЯ ПОМЕЩЕНИЙ ПО СТЕПЕНИ ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ В отношении опасности поражения персонала электрическим током различают: § помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную или особую опасность; § помещения с повышенной опасностью, характеризующиеся наличием одного из следующих признаков, создающих повышенную опасность: - сырость (относительная влажнеть воздуха длительно превышает 75%) или наличие токопроводящей пыли (оседающей на проводах, проникающей внутрь машин, аппаратов и т. п. ); - токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т. п. ); - высокая температура (длительно превышает +35 ◦С); - возможность одновременного прикосновения человека к имеющим соединение с землёй металлоконструкциям зданий, технологическим аппаратам и т. п. , с одной стороны, и к металлическим корпусам электрооборудования - с другой; §особо опасные помещения, характеризующиеся наличием следующих условий, создающих особую опасность: - особая сырость (относительная влажность близка к 100% – потолок, стены, пол, предметы покрыты влагой); - химически активная или органическая среда (длительно содержатся агрессивные пары, газы, жидкости, образуются отложения или плесень, разрушающие изоляцию и токоведущие части); - одновременно два или более условий повышенной опасности.

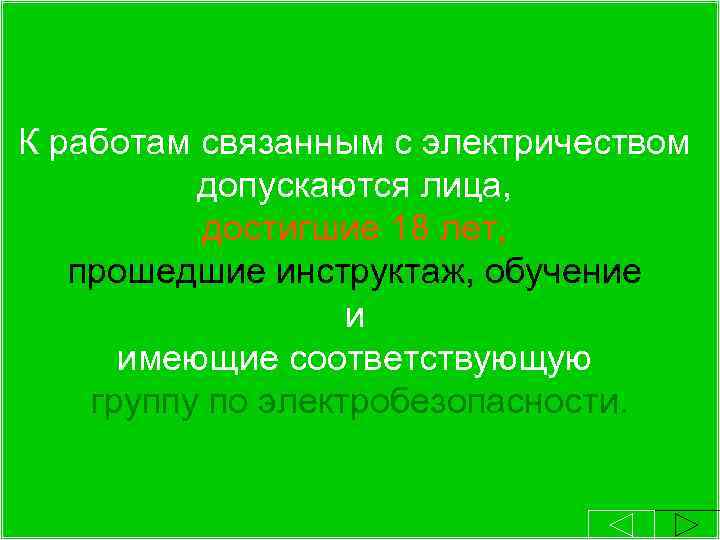

К работам связанным с электричеством допускаются лица, достигшие 18 лет, прошедшие инструктаж, обучение и имеющие соответствующую группу по электробезопасности.

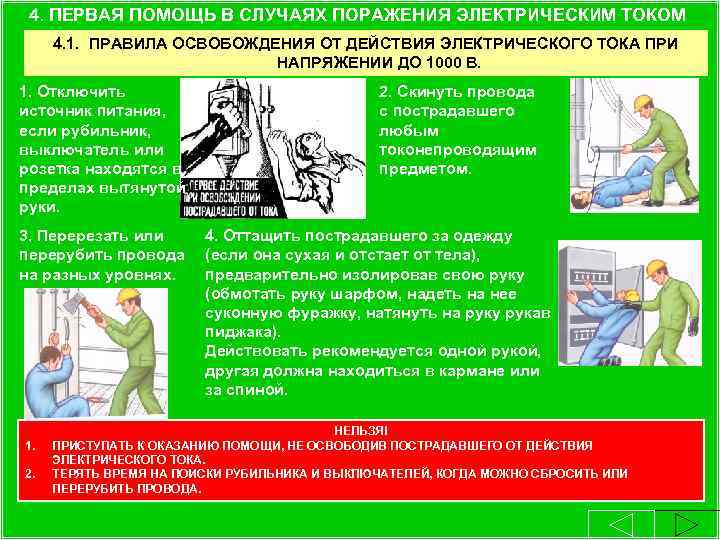

4. ПЕРВАЯ ПОМОЩЬ В СЛУЧАЯХ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ 4. 1. ПРАВИЛА ОСВОБОЖДЕНИЯ ОТ ДЕЙСТВИЯ ЭЛЕКТРИЧЕСКОГО ТОКА ПРИ НАПРЯЖЕНИИ ДО 1000 В. 1. Отключить источник питания, если рубильник, выключатель или розетка находятся в пределах вытянутой руки. 3. Перерезать или перерубить провода на разных уровнях. 1. 2. Скинуть провода с пострадавшего любым токонепроводящим предметом. 4. Оттащить пострадавшего за одежду (если она сухая и отстает от тела), предварительно изолировав свою руку (обмотать руку шарфом, надеть на нее суконную фуражку, натянуть на руку рукав пиджака). Действовать рекомендуется одной рукой, другая должна находиться в кармане или за спиной. НЕЛЬЗЯ! ПРИСТУПАТЬ К ОКАЗАНИЮ ПОМОЩИ, НЕ ОСВОБОДИВ ПОСТРАДАВШЕГО ОТ ДЕЙСТВИЯ ЭЛЕКТРИЧЕСКОГО ТОКА. ТЕРЯТЬ ВРЕМЯ НА ПОИСКИ РУБИЛЬНИКА И ВЫКЛЮЧАТЕЛЕЙ, КОГДА МОЖНО СБРОСИТЬ ИЛИ ПЕРЕРУБИТЬ ПРОВОДА.
4. ПЕРВАЯ ПОМОЩЬ В СЛУЧАЯХ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ 4. 2. ПРАВИЛА ОСВОБОЖДЕНИЯ ОТ ДЕЙСТВИЯ ЭЛЕКТРИЧЕСКОГО ТОКА ПРИ НАПРЯЖЕНИИ СВЫШЕ 1000 В. - надеть диэлектрические перчатки, резиновые боты; - взять изолирующую штангу или изолирующие клещи на напряжение свыше 1 к. В; - замкнуть провода ВЛ 6 -20 к. В накоротко методом наброса, согласно специальной инструкции; - сбросить изолирующей штангой провод с пострадавшего; - оттащить пострадавшего за одежду не менее чем на 10 м от места касания проводом земли или от оборудования, находящегося под напряжением. В РАДИУСЕ 10 МЕТРОВ ОТ МЕСТА КАСАНИЯ ЗЕМЛИ ЭЛЕКТРИЧЕСКИМ ПРОВОДОМ МОЖНО ПОПАСТЬ ПОД «ШАГОВОЕ» НАПРЯЖЕНИЕ. ПЕРЕДВИГАТЬСЯ В ЗОНЕ «ШАГОВОГО» НАПРЯЖЕНИЯ СЛЕДУЕТ В ДИЭЛЕКТРИЧЕСКИХ БОТАХ ИЛИ ГАЛОШАХ ЛИБО «ГУСИНЫМ ШАГОМ» — ПЯТКА ШАГАЮЩЕЙ НОГИ, НЕ ОТРЫВАЯСЬ ОТ ЗЕМЛИ, ПРИСТАВЛЯЕТСЯ К НОСКУ ДРУГОЙ НОГИ. НЕЛЬЗЯ! 1. ОТРЫВАТЬ ПОДОШВЫ ОТ ПОВЕРХНОСТИ ЗЕМЛИ И ДЕЛАТЬ ШИРОКИЕ ШАГИ. 2. ПРИБЛИЖАТЬСЯ БЕГОМ К ЛЕЖАЩЕМУ ПРОВОДУ.

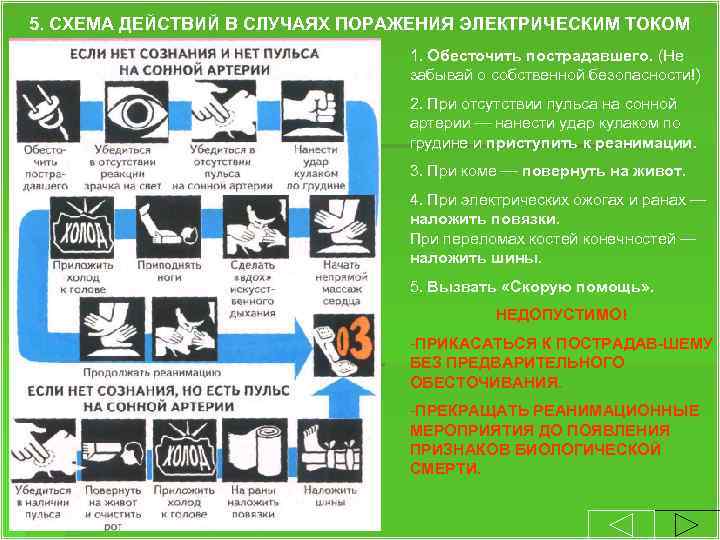

5. СХЕМА ДЕЙСТВИЙ В СЛУЧАЯХ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ 1. Обесточить пострадавшего. (Не забывай о собственной безопасности!) 2. При отсутствии пульса на сонной артерии — нанести удар кулаком по грудине и приступить к реанимации. 3. При коме — повернуть на живот. 4. При электрических ожогах и ранах — наложить повязки. При переломах костей конечностей — наложить шины. 5. Вызвать «Скорую помощь» . НЕДОПУСТИМО! -ПРИКАСАТЬСЯ К ПОСТРАДАВ-ШЕМУ БЕЗ ПРЕДВАРИТЕЛЬНОГО ОБЕСТОЧИВАНИЯ. -ПРЕКРАЩАТЬ РЕАНИМАЦИОННЫЕ МЕРОПРИЯТИЯ ДО ПОЯВЛЕНИЯ ПРИЗНАКОВ БИОЛОГИЧЕСКОЙ СМЕРТИ.
6. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ И СЕТИ. Неумелое обращение с эл. приборами, неисправное состояние электропроводки или электроприбора, несоблюдение определенных мер предосторожности может привести к поражению электрическим током, стать причиной загорания проводов и возникновения пожаров. Меры безопасного применения электроэнергии: - поддерживать в исправном состоянии электросеть и электроприборы; - знать и всегда выполнять основные требования, предъявляемые к устройству электроустановок, и меры предосторожности при пользовании ими; - ощутив прикосновении к металлическим конструкциям действие электрического тока – немедленно принять меры к отключению эл. прибора и доложить об этом руководителю.

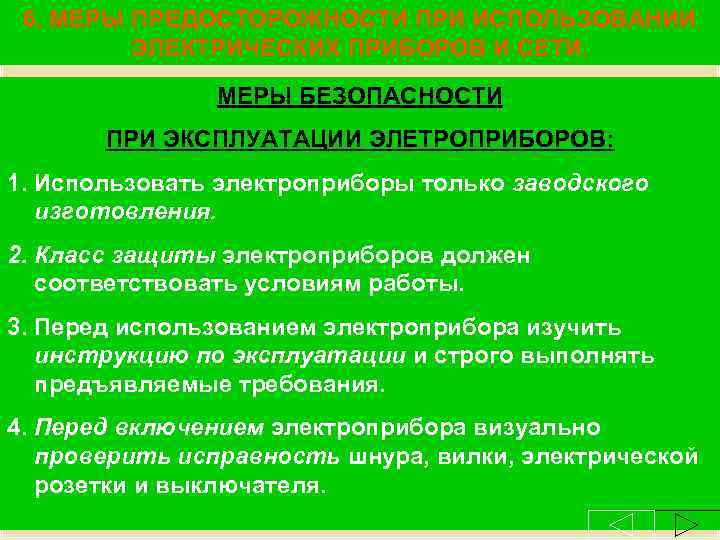

6. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ И СЕТИ. МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ЭЛЕТРОПРИБОРОВ: 1. Использовать электроприборы только заводского изготовления. 2. Класс защиты электроприборов должен соответствовать условиям работы. 3. Перед использованием электроприбора изучить инструкцию по эксплуатации и строго выполнять предъявляемые требования. 4. Перед включением электроприбора визуально проверить исправность шнура, вилки, электрической розетки и выключателя.

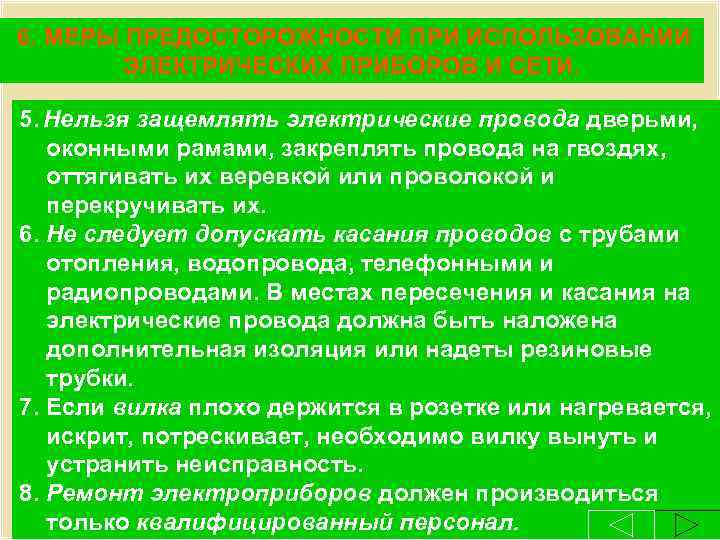

6. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ И СЕТИ. 5. Нельзя защемлять электрические провода дверьми, оконными рамами, закреплять провода на гвоздях, оттягивать их веревкой или проволокой и перекручивать их. 6. Не следует допускать касания проводов с трубами отопления, водопровода, телефонными и радиопроводами. В местах пересечения и касания на электрические провода должна быть наложена дополнительная изоляция или надеты резиновые трубки. 7. Если вилка плохо держится в розетке или нагревается, искрит, потрескивает, необходимо вилку вынуть и устранить неисправность. 8. Ремонт электроприборов должен производиться только квалифицированный персонал.
