Шевчук Олеся Магн1тна д1я струму.ppt

  • Количество слайдов: 14

Електрична та магнітні взаємодії. Взаємодія провідників зі струмом. Індукція магнітного поля. Потік магнітної індукції Електрична та магнітні взаємодії. Взаємодія провідників зі струмом. Індукція магнітного поля. Потік магнітної індукції

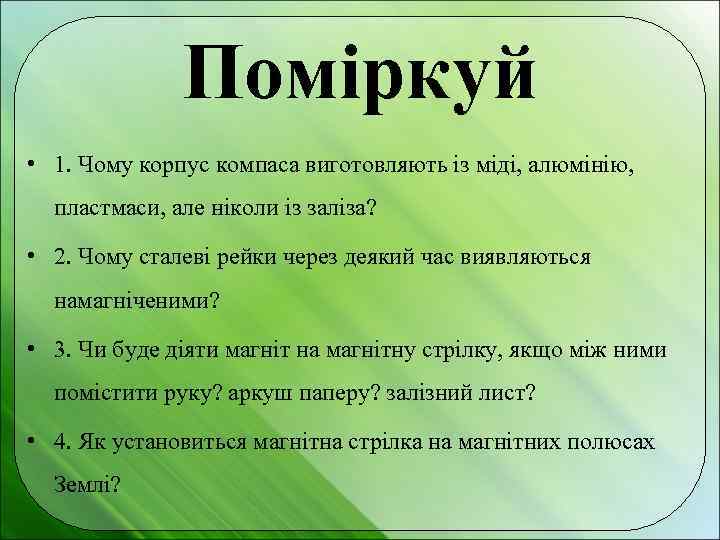

Поміркуй • 1. Чому корпус компаса виготовляють із міді, алюмінію, пластмаси, але ніколи із Поміркуй • 1. Чому корпус компаса виготовляють із міді, алюмінію, пластмаси, але ніколи із заліза? • 2. Чому сталеві рейки через деякий час виявляються намагніченими? • 3. Чи буде діяти магніт на магнітну стрілку, якщо між ними помістити руку? аркуш паперу? залізний лист? • 4. Як установиться магнітна стрілка на магнітних полюсах Землі?

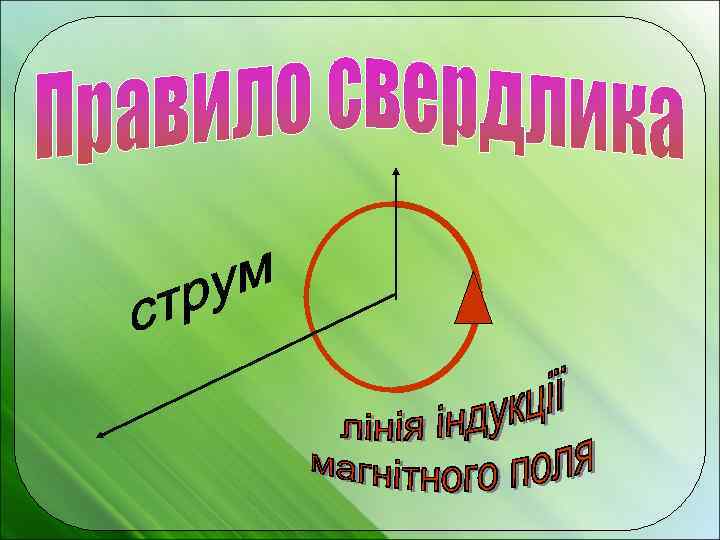

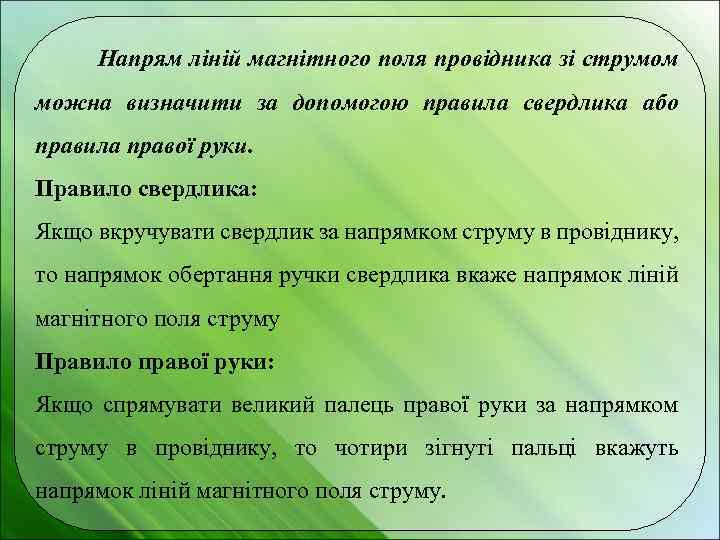

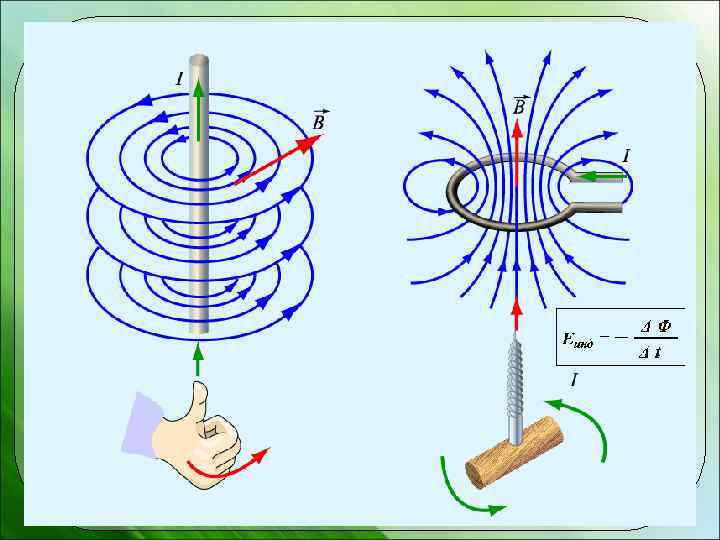

Напрям ліній магнітного поля провідника зі струмом можна визначити за допомогою правила свердлика або Напрям ліній магнітного поля провідника зі струмом можна визначити за допомогою правила свердлика або правила правої руки. Правило свердлика: Якщо вкручувати свердлик за напрямком струму в провіднику, то напрямок обертання ручки свердлика вкаже напрямок ліній магнітного поля струму Правило правої руки: Якщо спрямувати великий палець правої руки за напрямком струму в провіднику, то чотири зігнуті пальці вкажуть напрямок ліній магнітного поля струму.

Ще вчені Давньої Греції припускали, що магнітні й електричні явища пов’язані між собою, проте Ще вчені Давньої Греції припускали, що магнітні й електричні явища пов’язані між собою, проте встановити їх зв’язок вдалося лише на початку ХІХ ст. Пригадаємо, хто першим помітив цей зв’язок, що таке магнітне поле.

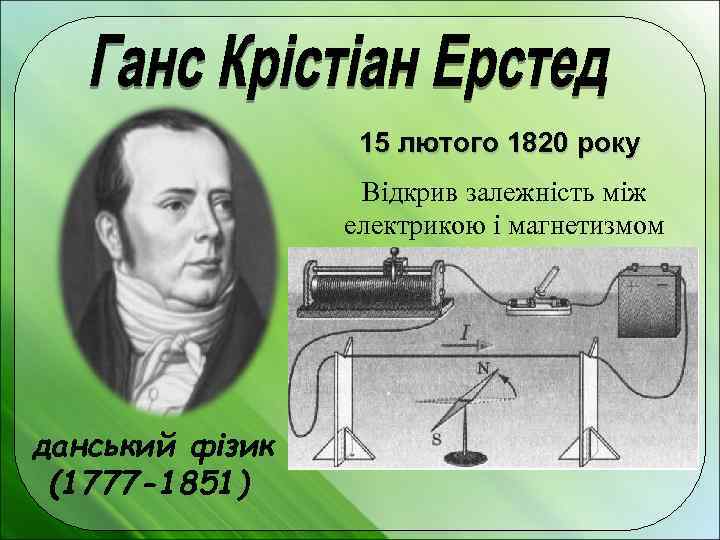

15 лютого 1820 року Відкрив залежність між електрикою і магнетизмом данський фізик (1777 -1851) 15 лютого 1820 року Відкрив залежність між електрикою і магнетизмом данський фізик (1777 -1851)

Демонструючи студентам досліди з нагрівання провідників електричним струмом, Ерстед помітив, що під час проходження Демонструючи студентам досліди з нагрівання провідників електричним струмом, Ерстед помітив, що під час проходження струму магнітна стрілка змінювала свій напрям.

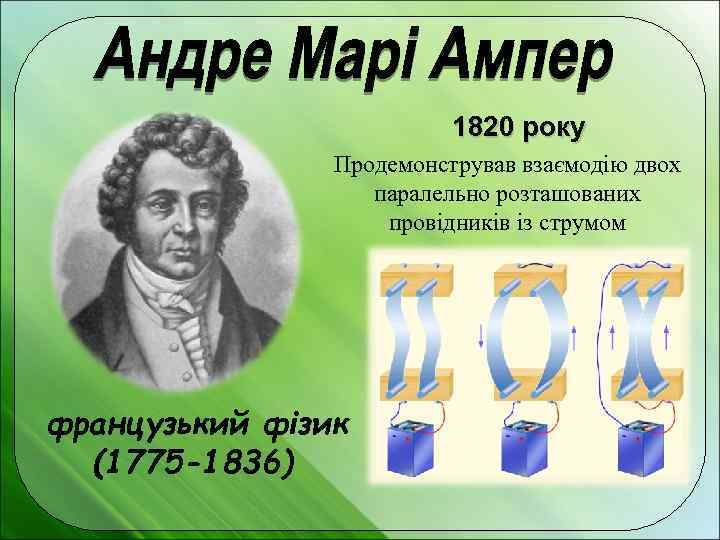

1820 року Продемонстрував взаємодію двох паралельно розташованих провідників із струмом французький фізик (1775 -1836) 1820 року Продемонстрував взаємодію двох паралельно розташованих провідників із струмом французький фізик (1775 -1836)

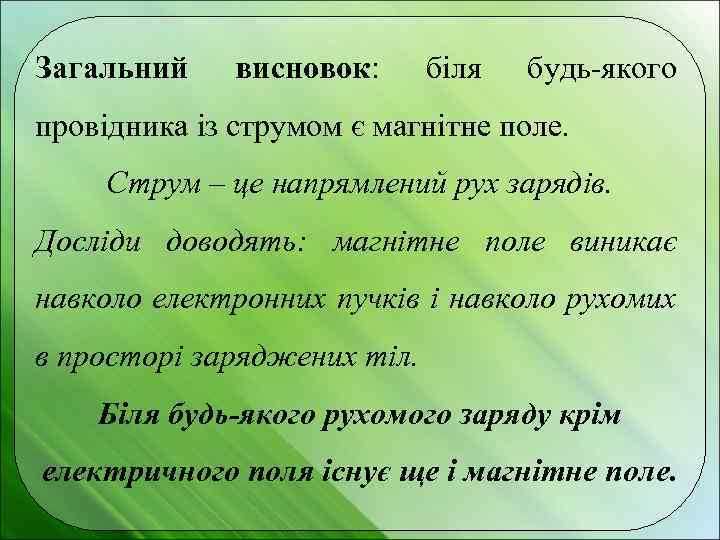

Загальний висновок: біля будь-якого провідника із струмом є магнітне поле. Струм – це напрямлений Загальний висновок: біля будь-якого провідника із струмом є магнітне поле. Струм – це напрямлений рух зарядів. Досліди доводять: магнітне поле виникає навколо електронних пучків і навколо рухомих в просторі заряджених тіл. Біля будь-якого рухомого заряду крім електричного поля існує ще і магнітне поле.

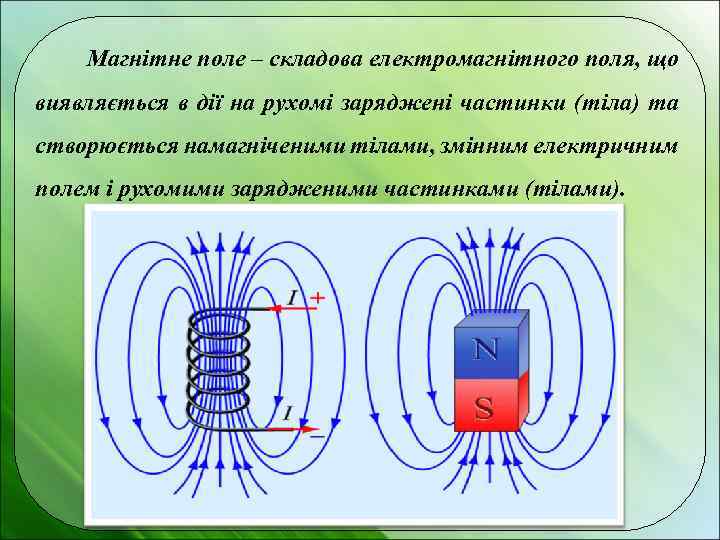

Магнітне поле – складова електромагнітного поля, що виявляється в дії на рухомі заряджені частинки Магнітне поле – складова електромагнітного поля, що виявляється в дії на рухомі заряджені частинки (тіла) та створюється намагніченими тілами, змінним електричним полем і рухомими зарядженими частинками (тілами).

• якщо ліву руку розмістити так, щоб лінії магнітної індукції входили в долоню, • якщо ліву руку розмістити так, щоб лінії магнітної індукції входили в долоню, чотири пальці показували напрям струму в провіднику, то великий палець відігнутий на 900 покаже напрям дії сили Ампера.

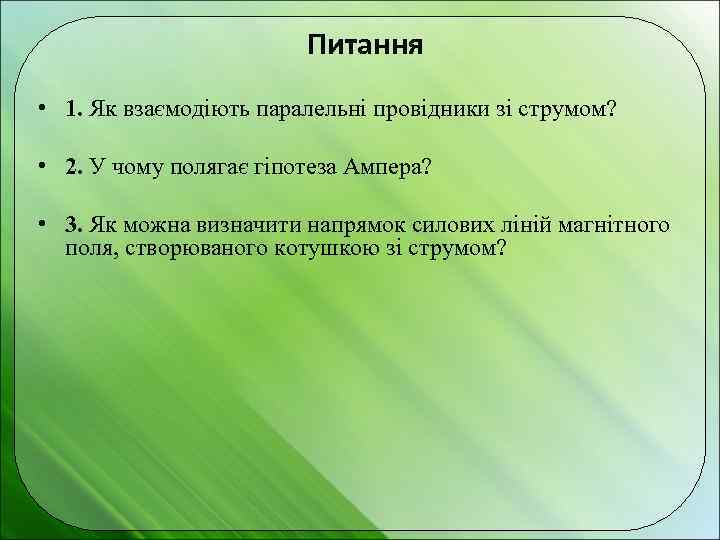

Питання • 1. Як взаємодіють паралельні провідники зі струмом? • 2. У чому полягає Питання • 1. Як взаємодіють паралельні провідники зі струмом? • 2. У чому полягає гіпотеза Ампера? • 3. Як можна визначити напрямок силових ліній магнітного поля, створюваного котушкою зі струмом?
