Электрические схемы ГОСТ 2. 710 -81 ЕСКД. Обозначения буквенно-цифровые в электрических схемах

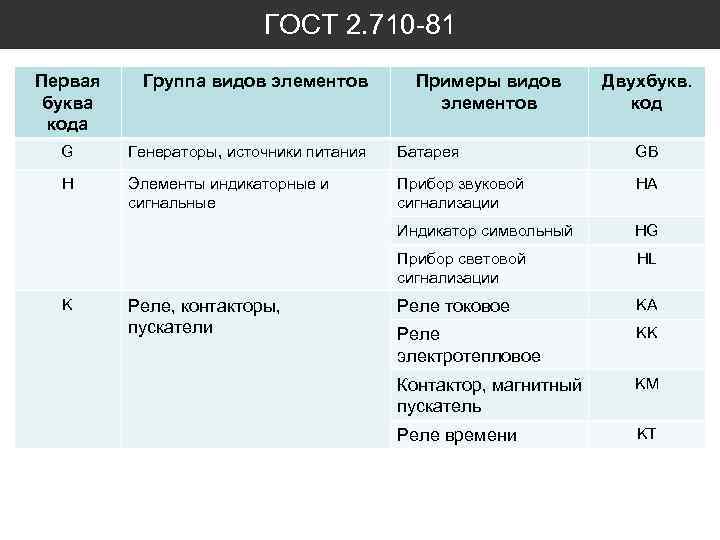

ГОСТ 2. 710 -81 Первая буква кода Группа видов элементов Примеры видов элементов Двухбукв. код G Генераторы, источники питания Батарея GB H Элементы индикаторные и сигнальные Прибор звуковой сигнализации HA Индикатор символьный HG Прибор световой сигнализации HL Реле токовое KA Реле электротепловое KK Контактор, магнитный пускатель KM Реле времени KT K Реле, контакторы, пускатели

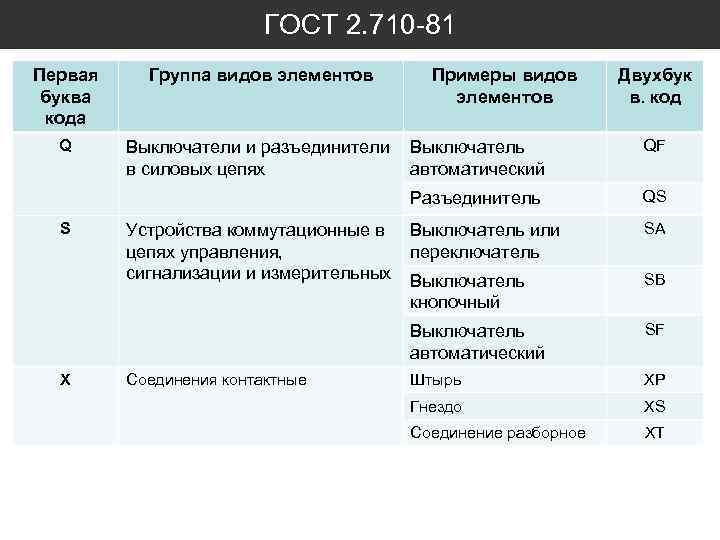

ГОСТ 2. 710 -81 Первая буква кода Q Группа видов элементов Примеры видов элементов Двухбук в. код QS Выключатель или переключатель SA Выключатель кнопочный SB Выключатель автоматический X QF Разъединитель S Выключатели и разъединители Выключатель в силовых цепях автоматический SF Штырь XP Гнездо XS Соединение разборное XT Устройства коммутационные в цепях управления, сигнализации и измерительных Соединения контактные

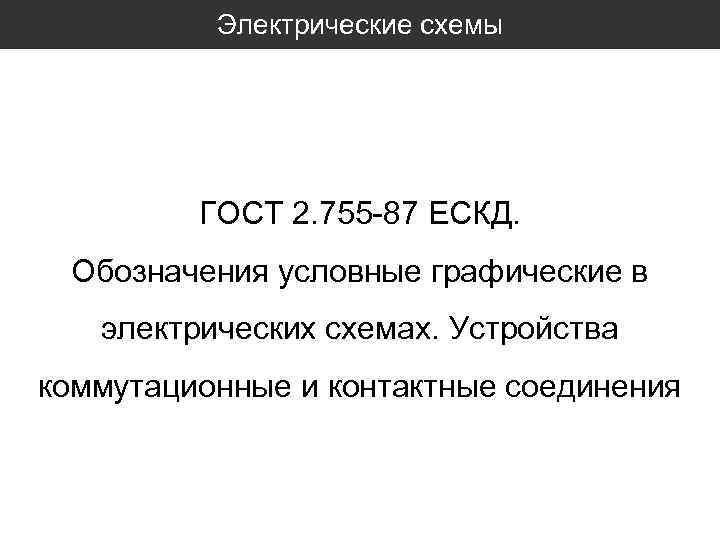

Электрические схемы ГОСТ 2. 755 -87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

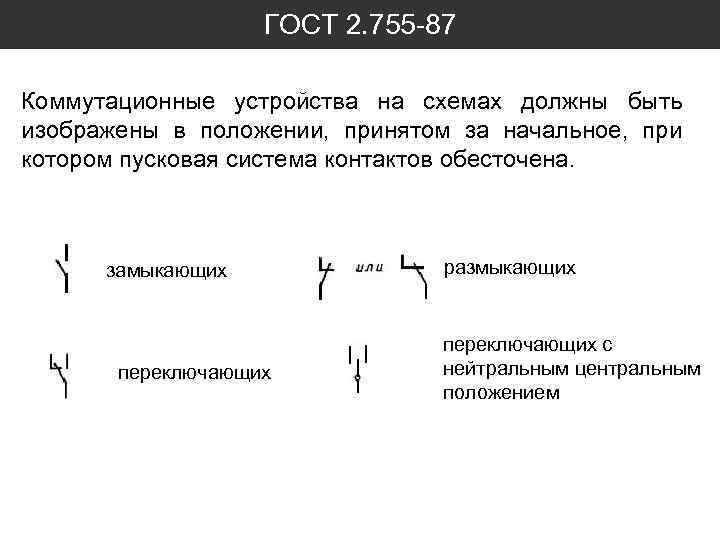

ГОСТ 2. 755 -87 Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. замыкающих переключающих размыкающих переключающих с нейтральным центральным положением

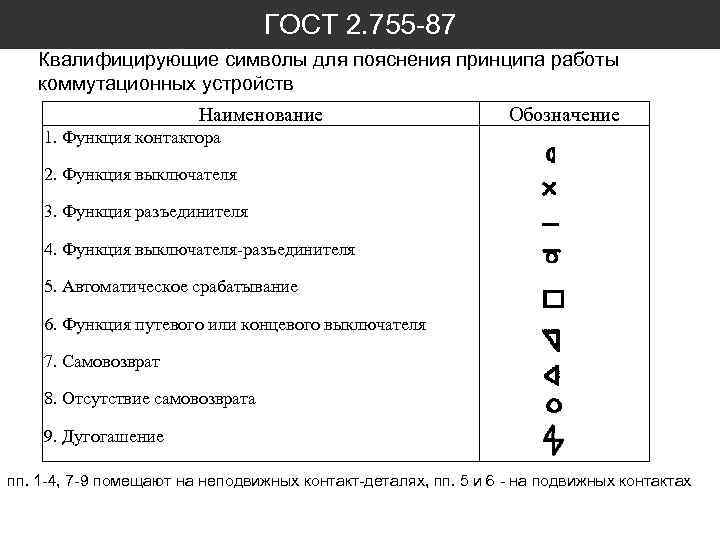

ГОСТ 2. 755 -87 Квалифицирующие символы для пояснения принципа работы коммутационных устройств Наименование Обозначение 1. Функция контактора 2. Функция выключателя 3. Функция разъединителя 4. Функция выключателя-разъединителя 5. Автоматическое срабатывание 6. Функция путевого или концевого выключателя 7. Самовозврат 8. Отсутствие самовозврата 9. Дугогашение пп. 1 -4, 7 -9 помещают на неподвижных контакт-деталях, пп. 5 и 6 - на подвижных контактах
ГОСТ 2. 755 -87 Трехполюсный выключатель Контакт замыкающий выключателя трехполюсного с автоматическим срабатыванием максимального тока Разъединитель трехполюсный (рубильник) Выключатель-разъединитель трехполюсный Выключатель электромагнитный (реле)

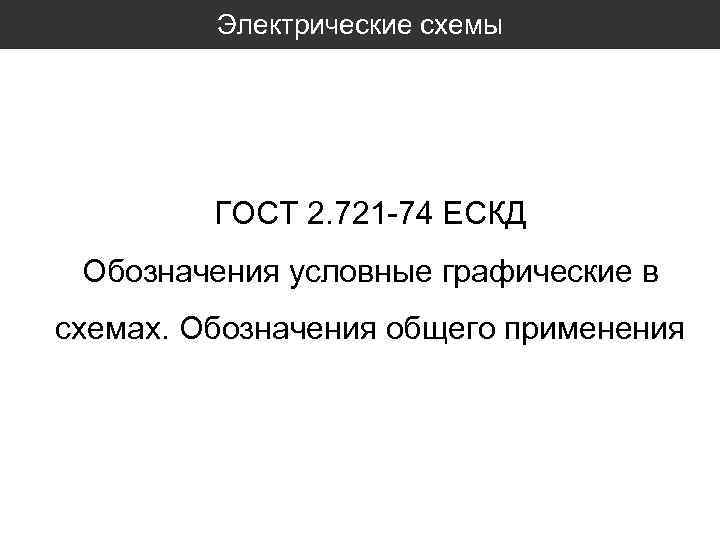

Электрические схемы ГОСТ 2. 721 -74 ЕСКД Обозначения условные графические в схемах. Обозначения общего применения

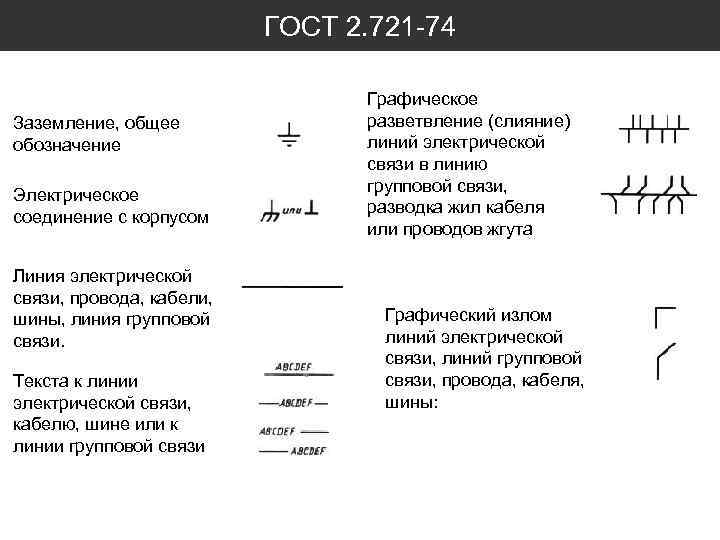

ГОСТ 2. 721 -74 Заземление, общее обозначение Электрическое соединение с корпусом Линия электрической связи, провода, кабели, шины, линия групповой связи. Текста к линии электрической связи, кабелю, шине или к линии групповой связи Графическое разветвление (слияние) линий электрической связи в линию групповой связи, разводка жил кабеля или проводов жгута Графический излом линий электрической связи, линий групповой связи, провода, кабеля, шины:

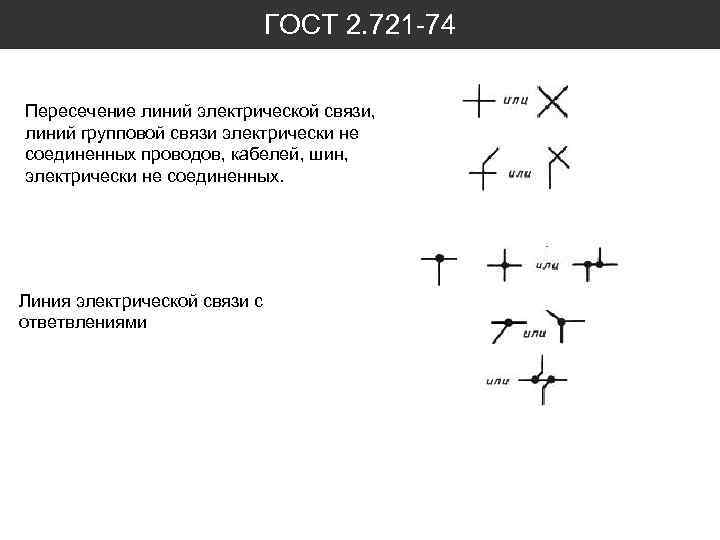

ГОСТ 2. 721 -74 Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных. Линия электрической связи с ответвлениями

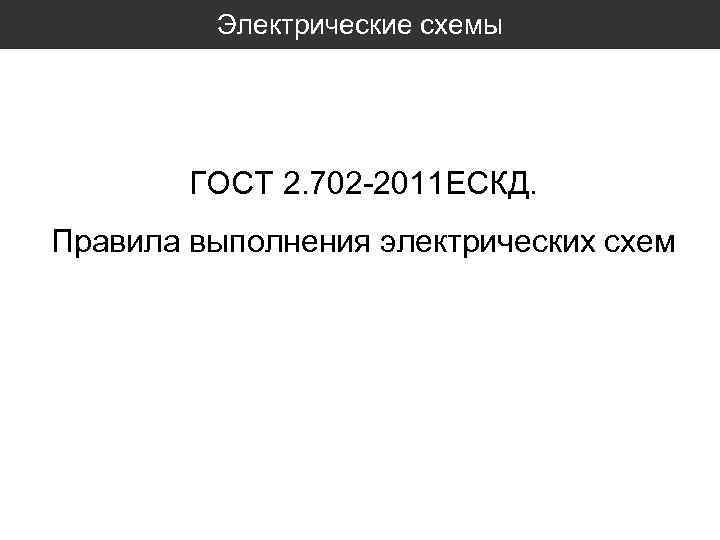

Электрические схемы ГОСТ 2. 702 -2011 ЕСКД. Правила выполнения электрических схем

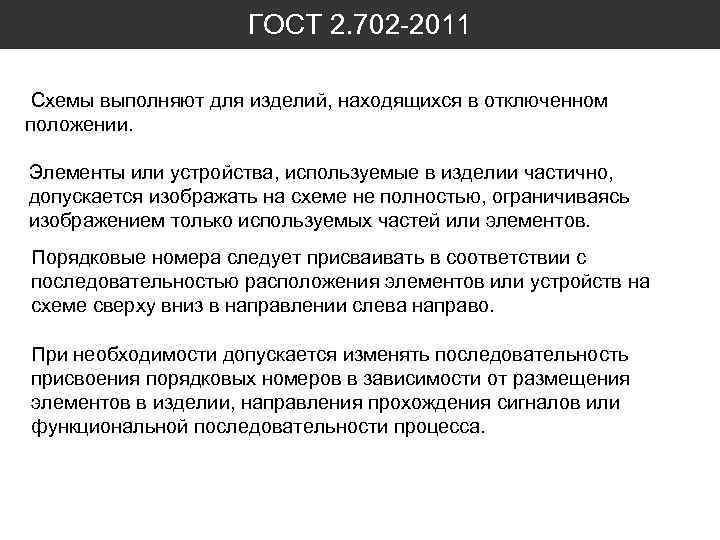

ГОСТ 2. 702 -2011 Схемы выполняют для изделий, находящихся в отключенном положении. Элементы или устройства, используемые в изделии частично, допускается изображать на схеме не полностью, ограничиваясь изображением только используемых частей или элементов. Порядковые номера следует присваивать в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо. При необходимости допускается изменять последовательность присвоения порядковых номеров в зависимости от размещения элементов в изделии, направления прохождения сигналов или функциональной последовательности процесса.

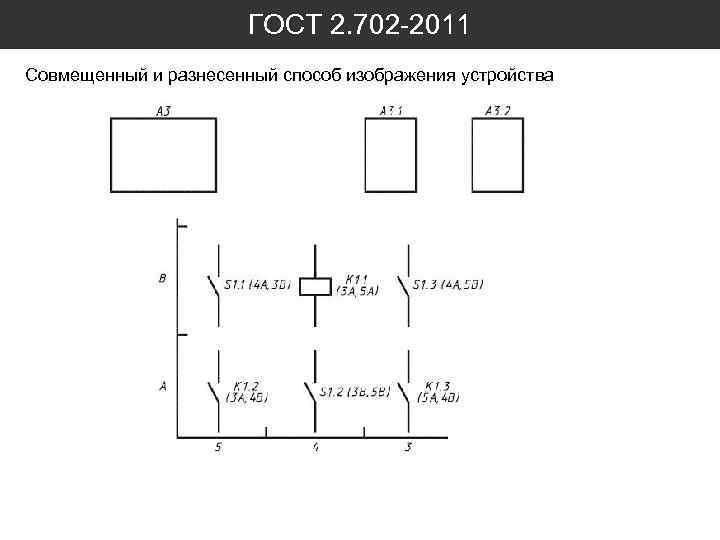

ГОСТ 2. 702 -2011 Совмещенный и разнесенный способ изображения устройства

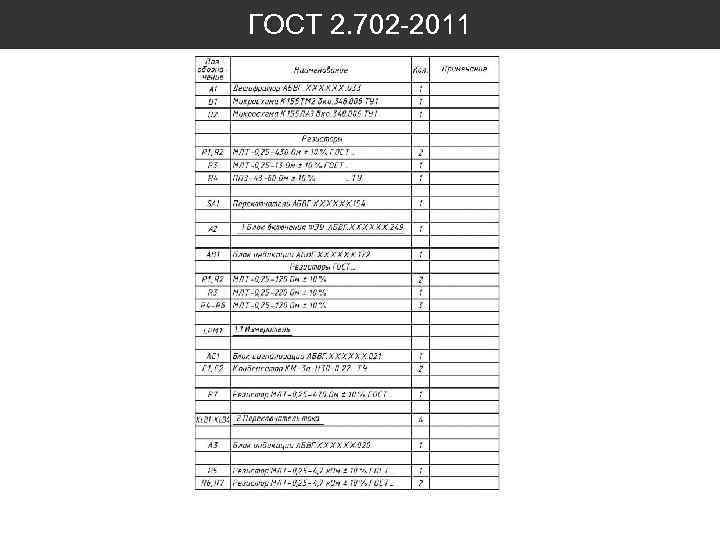

ГОСТ 2. 702 -2011
Электрические схемы Реле, контакторы, пускатели

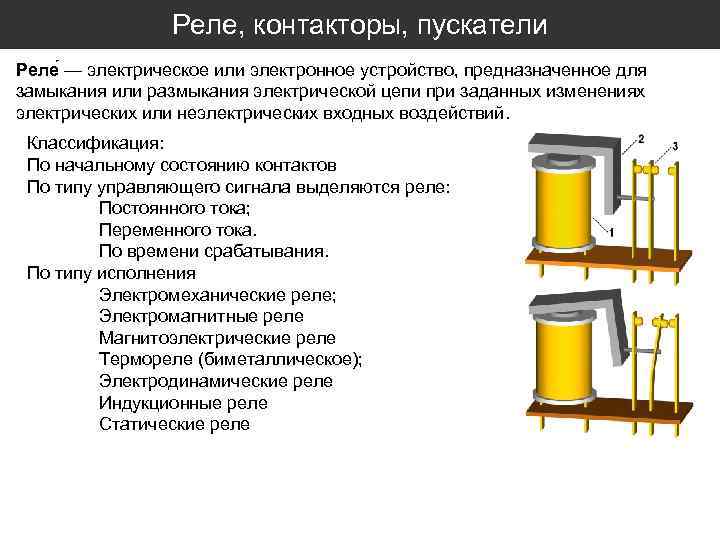

Реле, контакторы, пускатели Реле — электрическое или электронное устройство, предназначенное для замыкания или размыкания электрической цепи при заданных изменениях электрических или неэлектрических входных воздействий. Классификация: По начальному состоянию контактов По типу управляющего сигнала выделяются реле: Постоянного тока; Переменного тока. По времени срабатывания. По типу исполнения Электромеханические реле; Электромагнитные реле Магнитоэлектрические реле Термореле (биметаллическое); Электродинамические реле Индукционные реле Статические реле

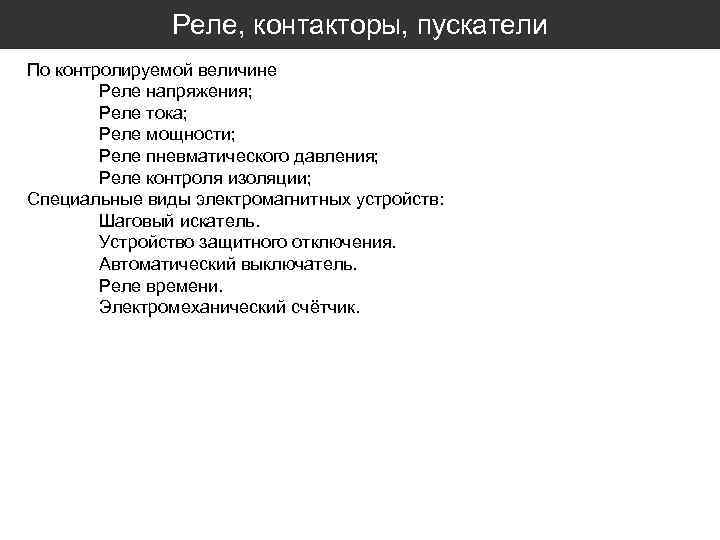

Реле, контакторы, пускатели По контролируемой величине Реле напряжения; Реле тока; Реле мощности; Реле пневматического давления; Реле контроля изоляции; Специальные виды электромагнитных устройств: Шаговый искатель. Устройство защитного отключения. Автоматический выключатель. Реле времени. Электромеханический счётчик.

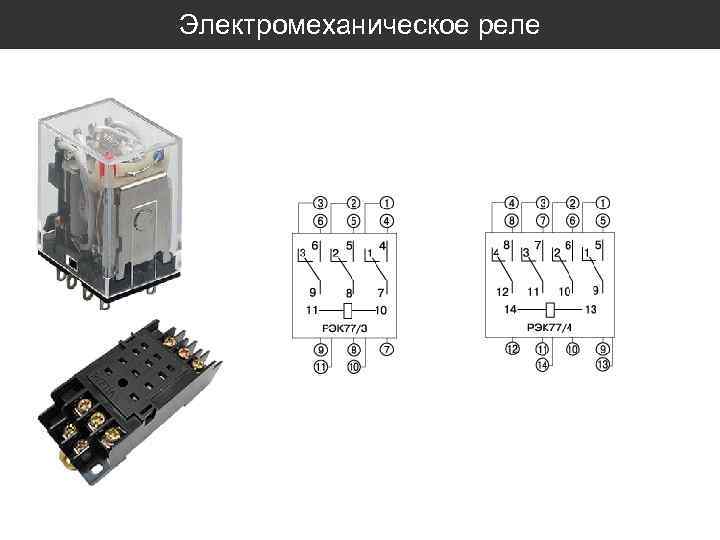

Электромеханическое реле

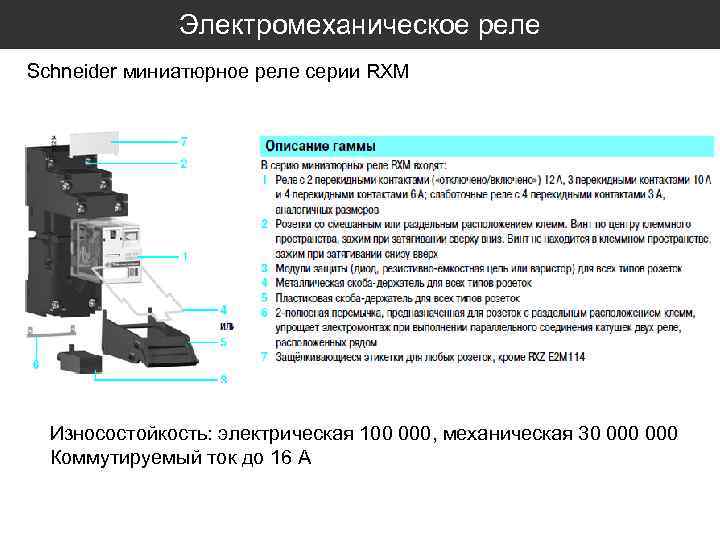

Электромеханическое реле Schneider миниатюрное реле серии RXM Износостойкость: электрическая 100 000, механическая 30 000 Коммутируемый ток до 16 А

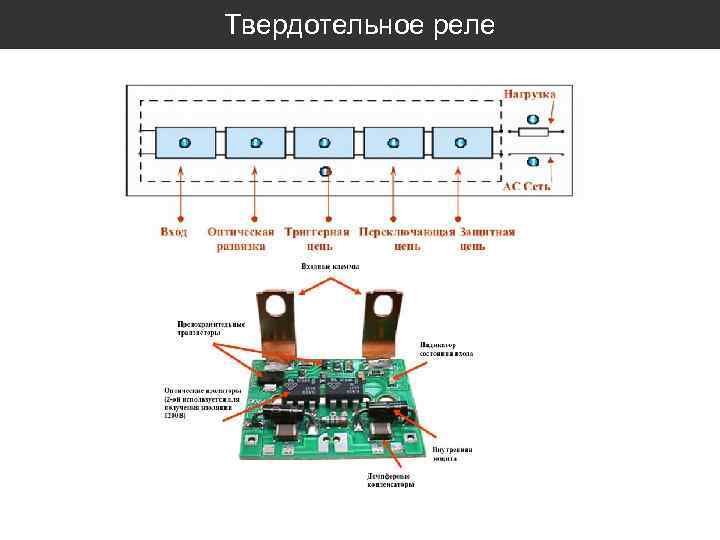

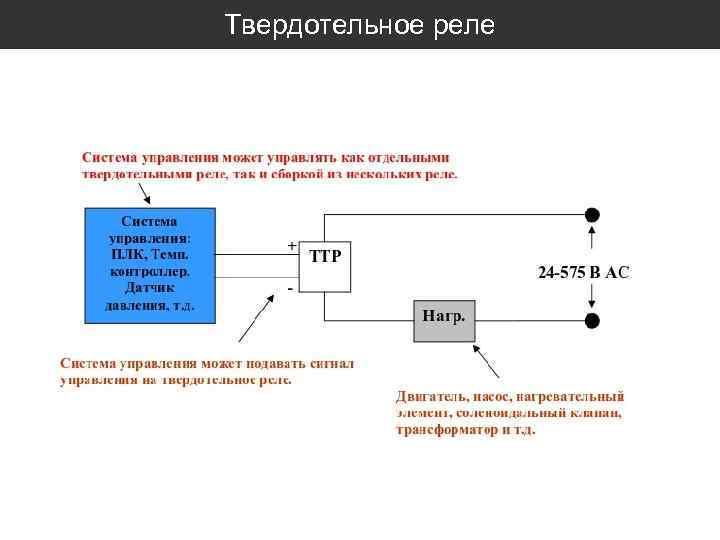

Твердотельное реле
Твердотельное реле
Твердотельное реле
Твердотельное реле Большинству ТТР свойственно однозначное превосходство над электромеханическими реле. • Меньшие размеры, позволяющие создавать более компактные устройства • Полная бесшумность работы • Большая скорость переключения • Увеличенный срок службы • Выходное сопротивление не меняется во время всего срока службы, в отличие от традиционных реле, у которых окисляются и деградируют контакты • Отсутствие скачка напряжения при переключении • Отсутствие искры, что позволяет использовать устройство на взрыво - и пожаро- опасных объектах • Меньшая чувствительность к внешним условиям, вроде вибраций, магнитных полей, влажности и запылённости воздуха

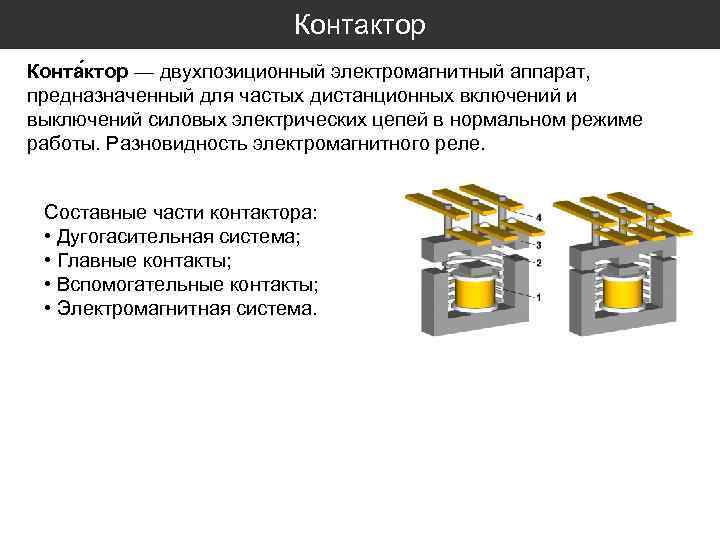

Контактор Конта ктор — двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Разновидность электромагнитного реле. Составные части контактора: • Дугогасительная система; • Главные контакты; • Вспомогательные контакты; • Электромагнитная система.

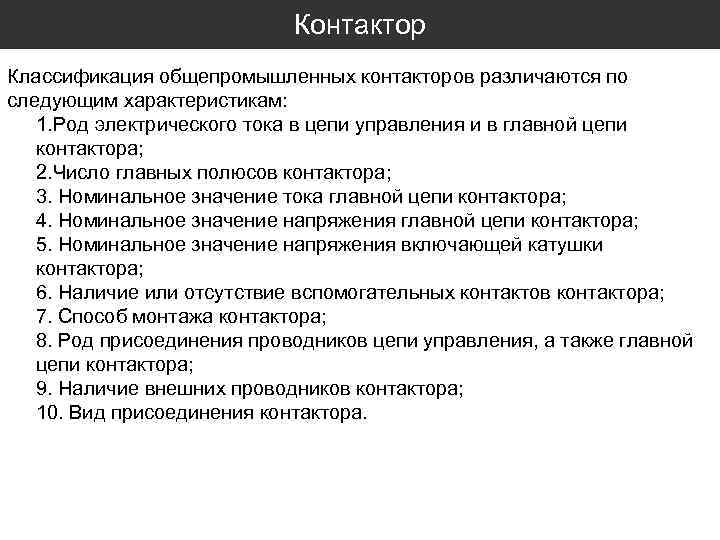

Контактор Классификация общепромышленных контакторов различаются по следующим характеристикам: 1. Род электрического тока в цепи управления и в главной цепи контактора; 2. Число главных полюсов контактора; 3. Номинальное значение тока главной цепи контактора; 4. Номинальное значение напряжения главной цепи контактора; 5. Номинальное значение напряжения включающей катушки контактора; 6. Наличие или отсутствие вспомогательных контактов контактора; 7. Способ монтажа контактора; 8. Род присоединения проводников цепи управления, а также главной цепи контактора; 9. Наличие внешних проводников контактора; 10. Вид присоединения контактора.

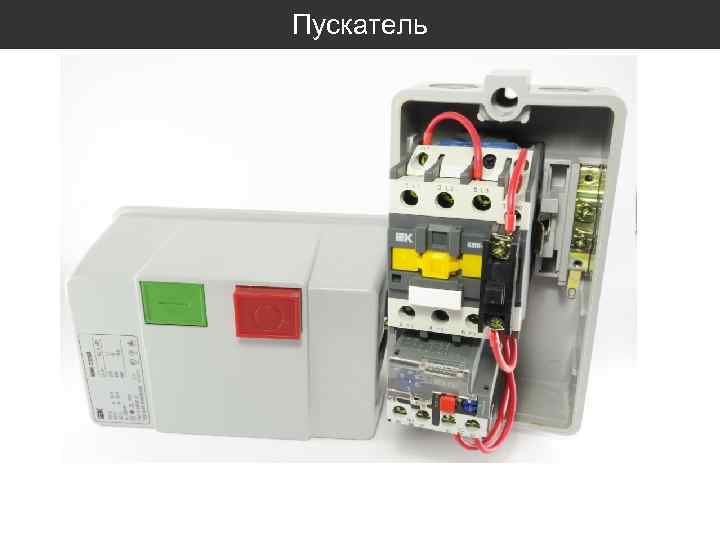

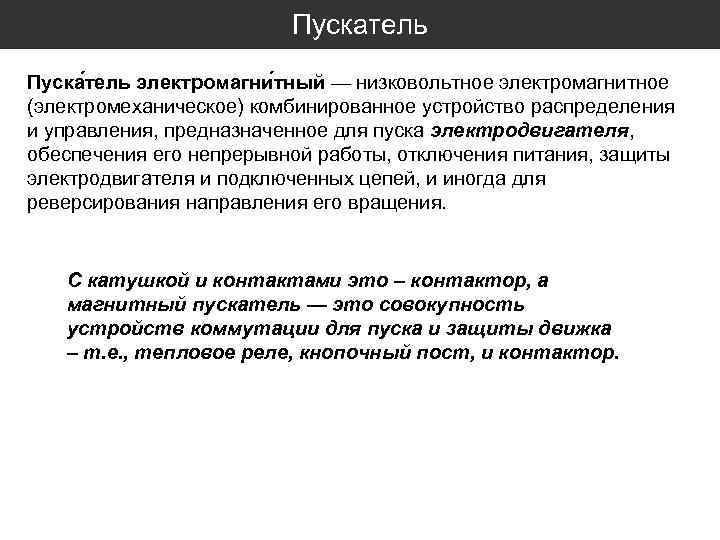

Пускатель Пуска тель электромагни тный — низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления, предназначенное для пуска электродвигателя, обеспечения его непрерывной работы, отключения питания, защиты электродвигателя и подключенных цепей, и иногда для реверсирования направления его вращения. C катушкой и контактами это – контактор, а магнитный пускатель — это совокупность устройств коммутации для пуска и защиты движка – т. е. , тепловое реле, кнопочный пост, и контактор.

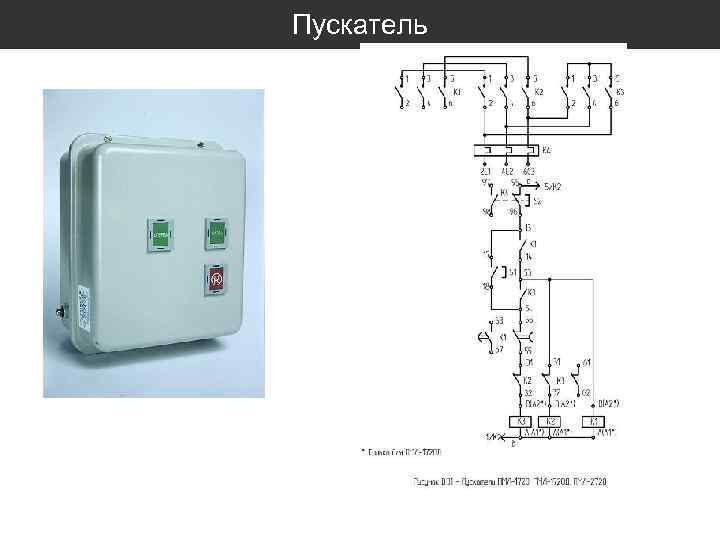

Пускатель
Пускатель

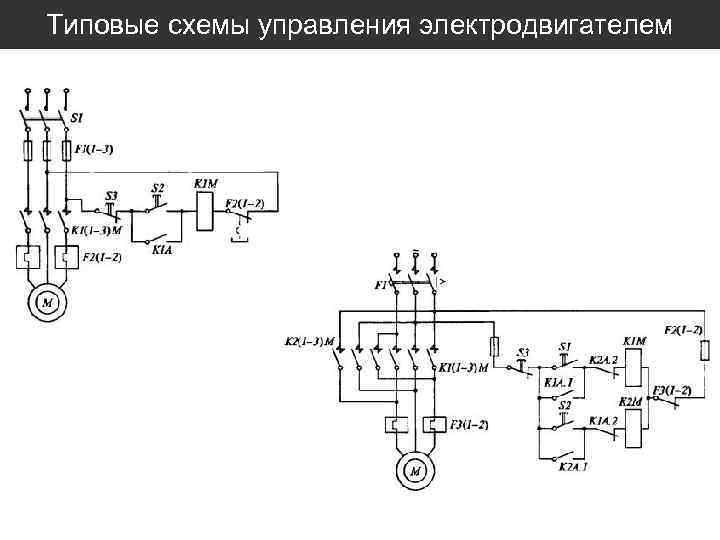

Типовые схемы управления электродвигателем
Типовые схемы управления электродвигателем
Пример Разработать принципиальную электрическую схему наполнения резервуара. 1. Насос (400 В 15 А) 2. Включить насос, когда уровень воды ниже заданного уровня в ёмкости 3. Выключить насос, когда уровень воды выше заданного уровня в ёмкости 4. Индикация питания на щите 5. Индикация работы насоса 6. Индикация текущего уровня воды (низкий, средний, высокий) 7. Управление насосом: ручное, автоматическое 8. Ошибки (индикация+звук): уровень воды ниже заданного втечение заданного времени.
Пример Поплавковый датчик уровня ОВЕН (одноуровневый и двухуровневый)

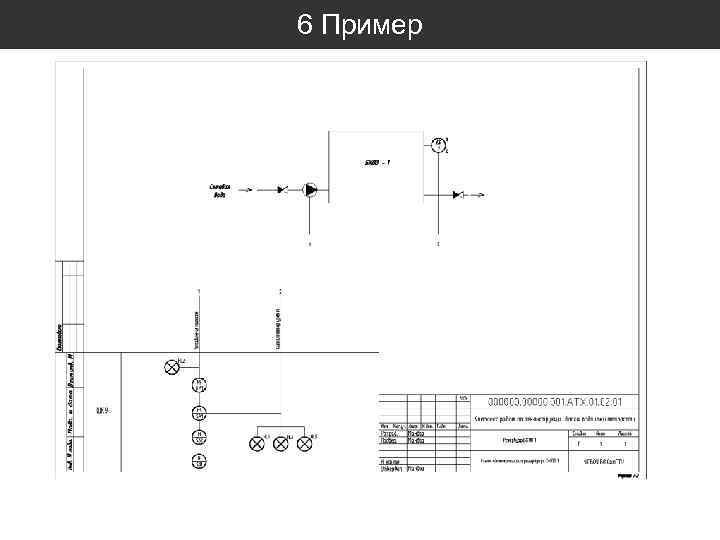

6 Пример

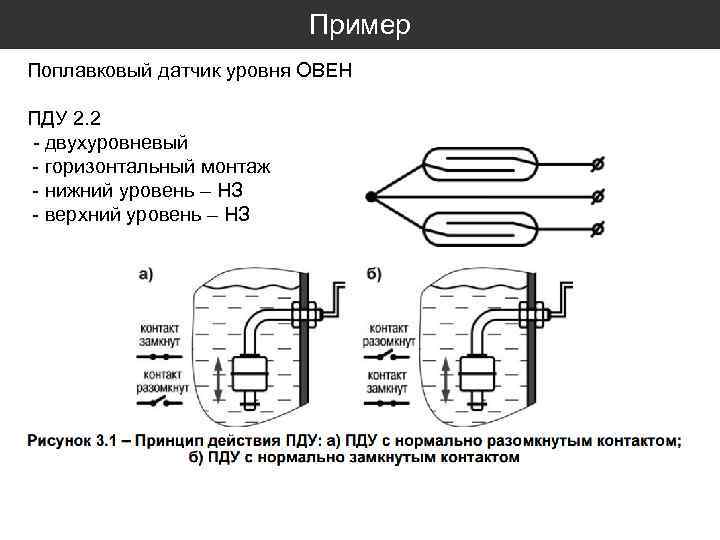

Пример Поплавковый датчик уровня ОВЕН ПДУ 2. 2 - двухуровневый - горизонтальный монтаж - нижний уровень – НЗ - верхний уровень – НЗ

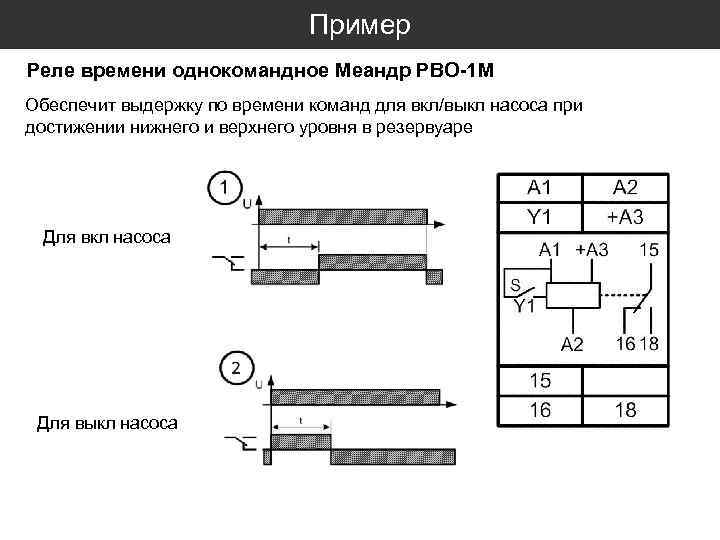

Пример Реле времени однокомандное Меандр РВО-1 М Обеспечит выдержку по времени команд для вкл/выкл насоса при достижении нижнего и верхнего уровня в резервуаре Для вкл насоса Для выкл насоса

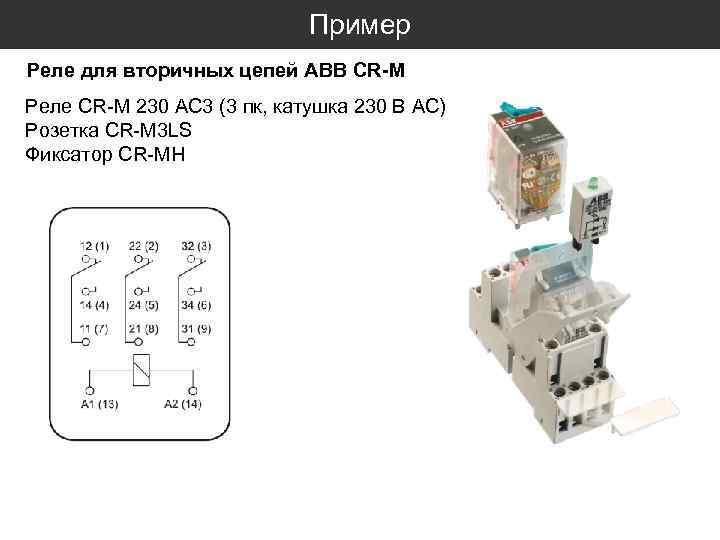

Пример Реле для вторичных цепей ABB CR-M Реле CR-M 230 AC 3 (3 пк, катушка 230 В AC) Розетка CR-M 3 LS Фиксатор CR-MH

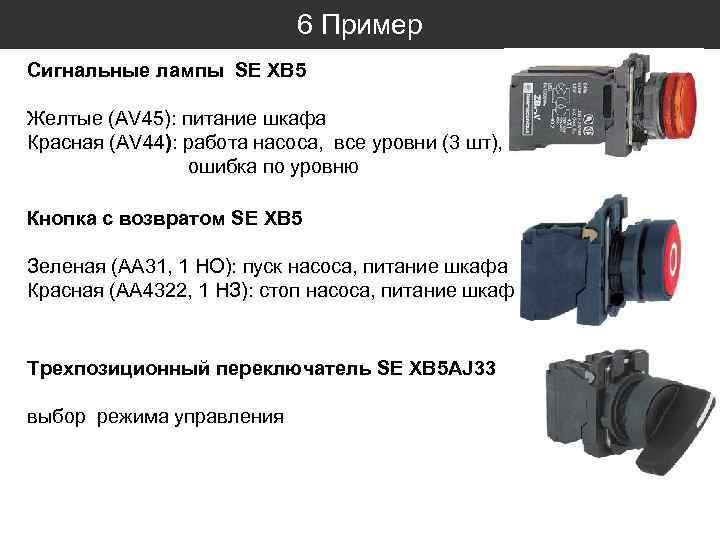

6 Пример Сигнальные лампы SE XB 5 Желтые (AV 45): питание шкафа Красная (AV 44): работа насоса, все уровни (3 шт), ошибка по уровню Кнопка с возвратом SE XB 5 Зеленая (AA 31, 1 НО): пуск насоса, питание шкафа Красная (AA 4322, 1 НЗ): стоп насоса, питание шкафа Трехпозиционный переключатель SE XB 5 AJ 33 выбор режима управления
Пример Светозвуковая сирена AD 22 -22 SM/R

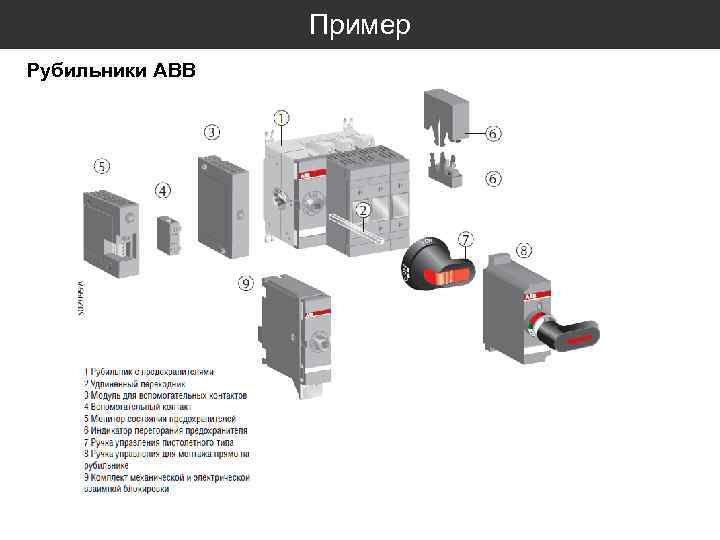

Пример Рубильники ABB

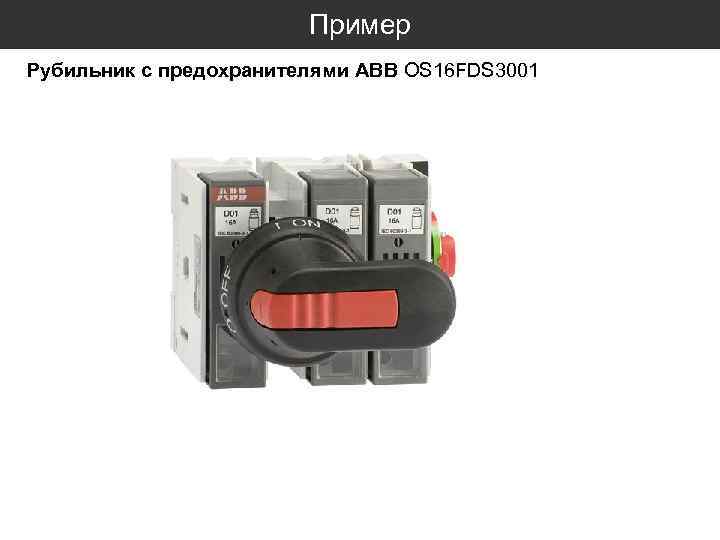

Пример Рубильник с предохранителями ABB OS 16 FDS 3001

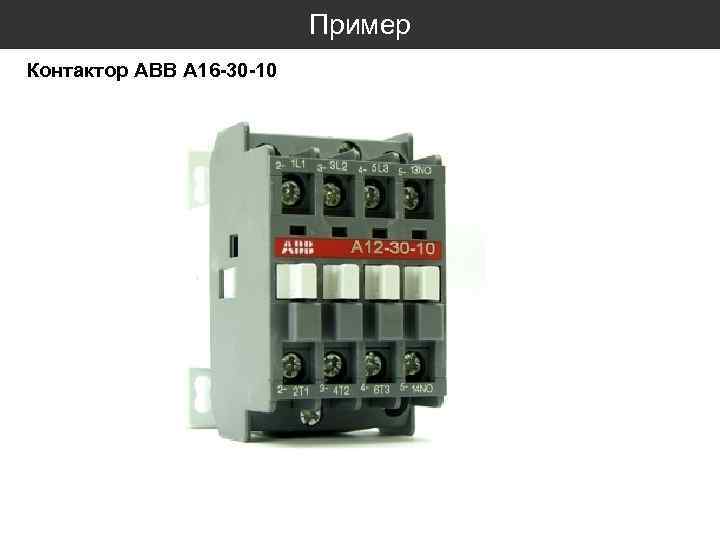

Пример Контактор ABB A 16 -30 -10

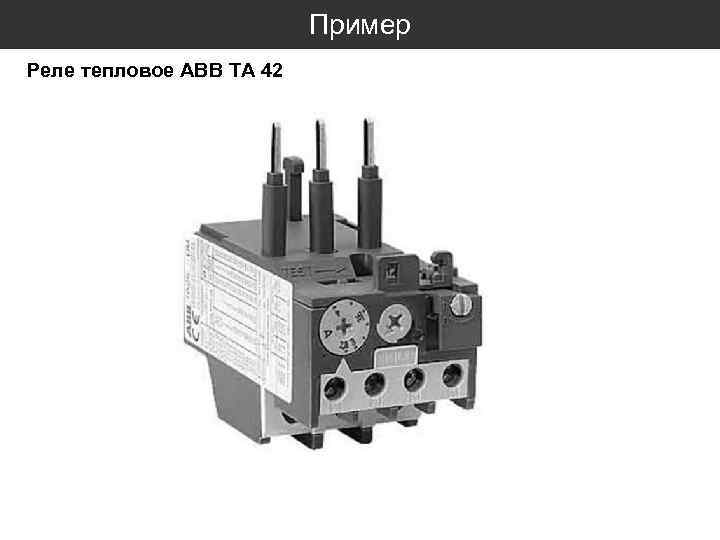

Пример Реле тепловое ABB TA 42

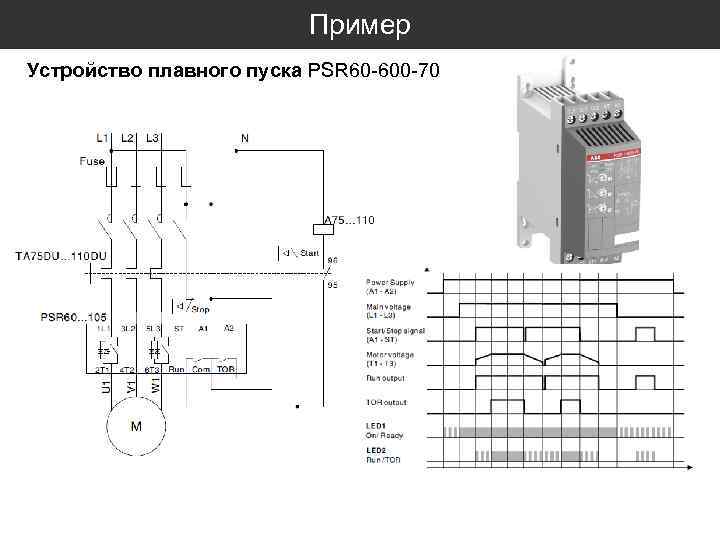

Пример Устройство плавного пуска PSR 60 -600 -70
Пример _схема_
