Электрические машины Вращающееся магнитное поле o o

Электрические машины

Вращающееся магнитное поле o o Оси катушек должны быть сдвинуты в пространстве друг относительно друга на определенный угол (для двухфазной системы – на 90, для трехфазной – на 120). Токи, питающие катушки, должны быть сдвинуты по фазе соответственно пространственному смещению катушек.

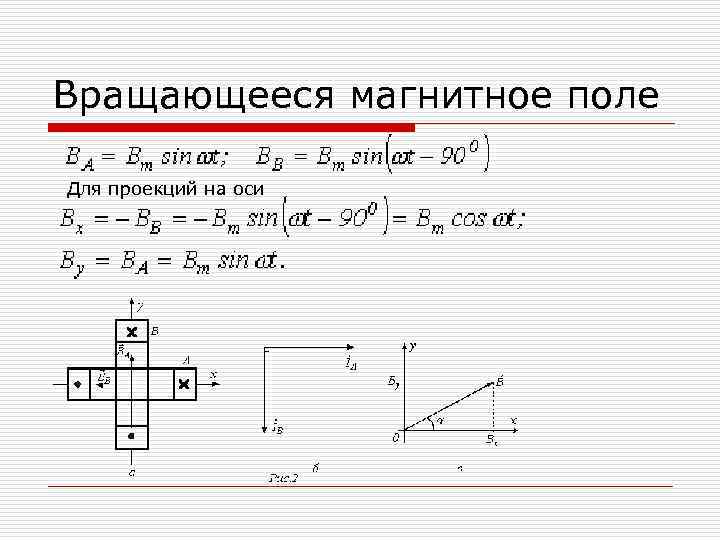

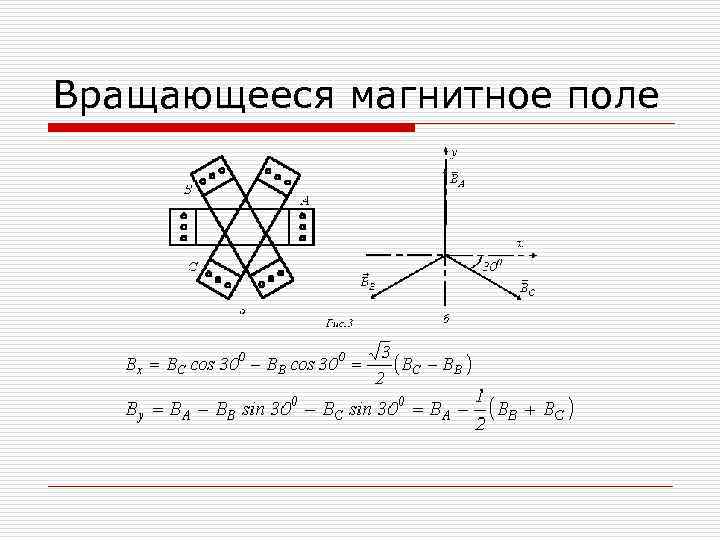

Вращающееся магнитное поле Для проекций на оси

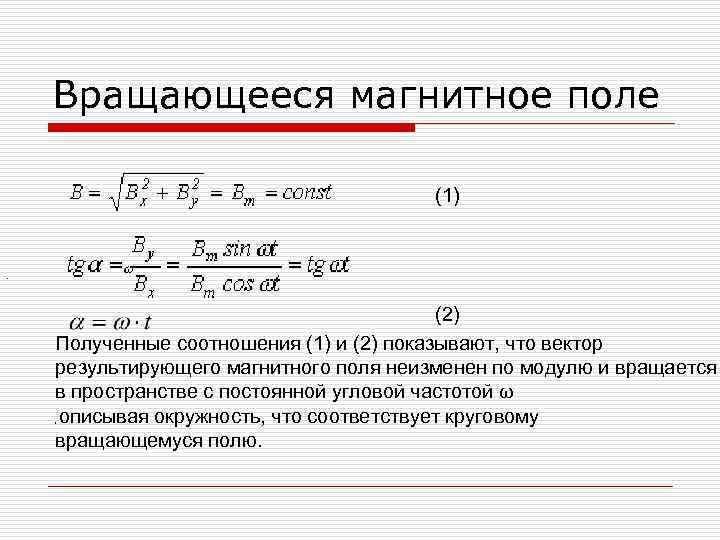

Вращающееся магнитное поле (1) . (2) Полученные соотношения (1) и (2) показывают, что вектор результирующего магнитного поля неизменен по модулю и вращается в пространстве с постоянной угловой частотой ω описывая окружность, что соответствует круговому вращающемуся полю. ,

Вращающееся магнитное поле

Вращающееся магнитное поле

Магнитное поле в электрической машине

Магнитное поле в электрической машине Кривая распределения магнитной индукции в воздушном зазоре машины, создаваемой обмоткой фазы А, для некоторого момента времени t (магнитная проницаемость стали принята бесконечно большой)

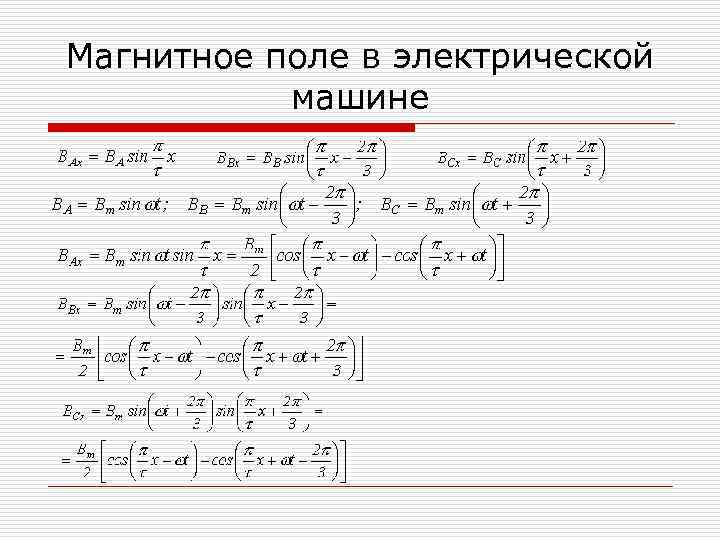

Магнитное поле в электрической машине

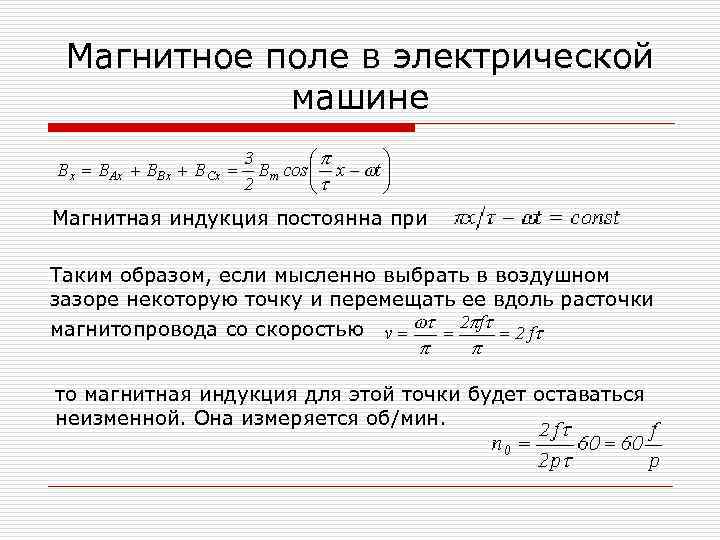

Магнитное поле в электрической машине Магнитная индукция постоянна при Таким образом, если мысленно выбрать в воздушном зазоре некоторую точку и перемещать ее вдоль расточки магнитопровода со скоростью то магнитная индукция для этой точки будет оставаться неизменной. Она измеряется об/мин.

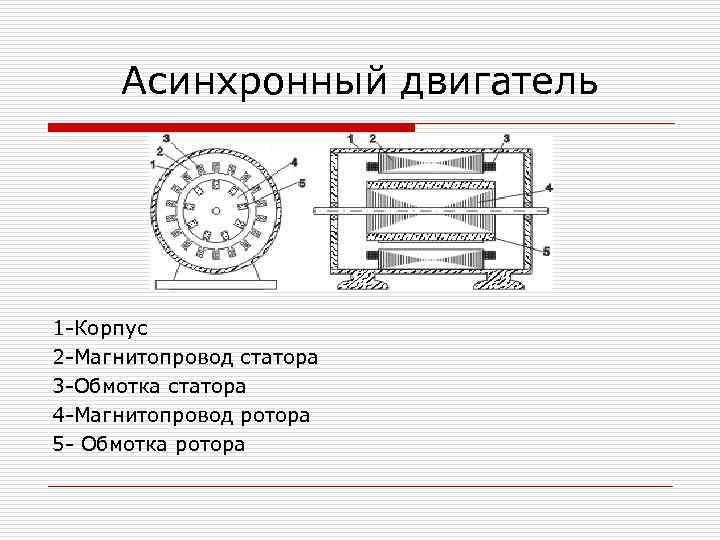

Асинхронный двигатель 1 -Корпус 2 -Магнитопровод статора 3 -Обмотка статора 4 -Магнитопровод ротора 5 - Обмотка ротора

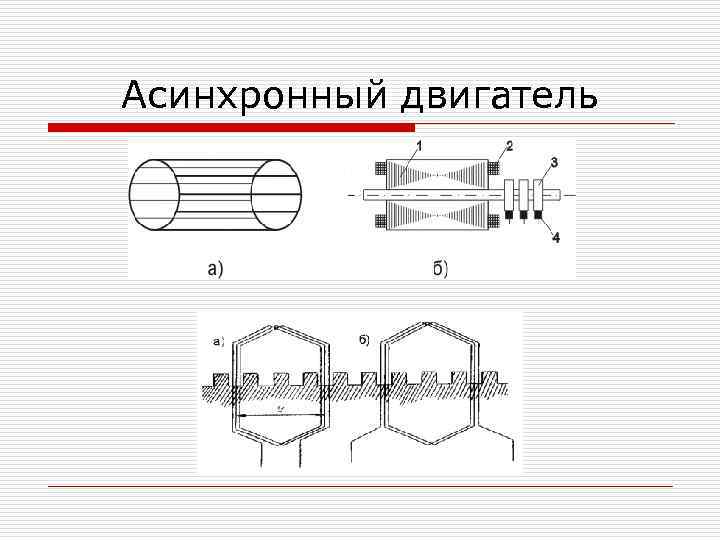

Асинхронный двигатель

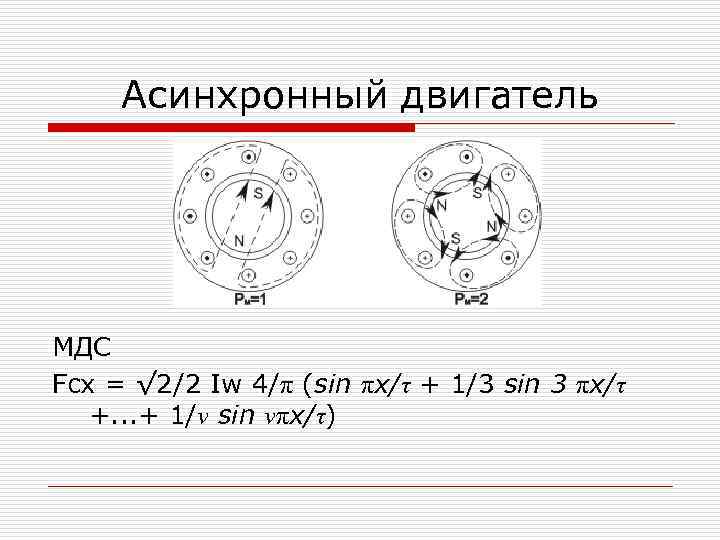

Асинхронный двигатель МДС Fcx = √ 2/2 Iw 4/π (sin πx/τ + 1/3 sin 3 πx/τ +. . . + 1/ν sin νπx/τ)

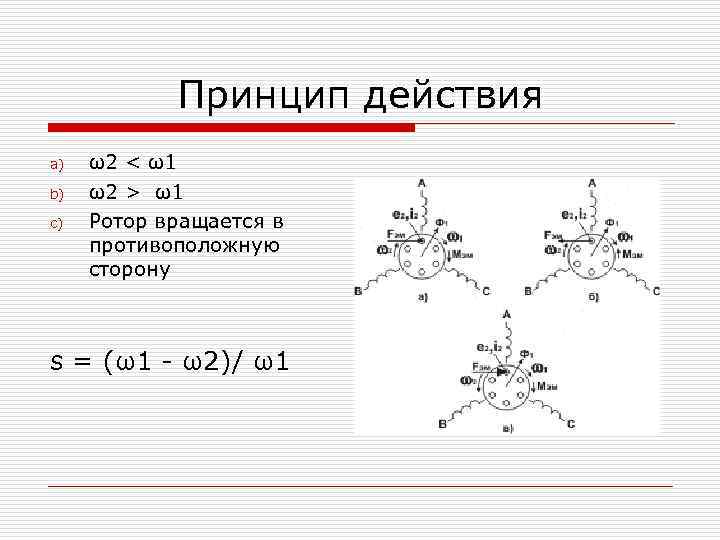

Принцип действия a) b) c) ω2 < ω1 ω2 > ω1 Ротор вращается в противоположную сторону s = (ω1 - ω2)/ ω1

Эквивалентная схема

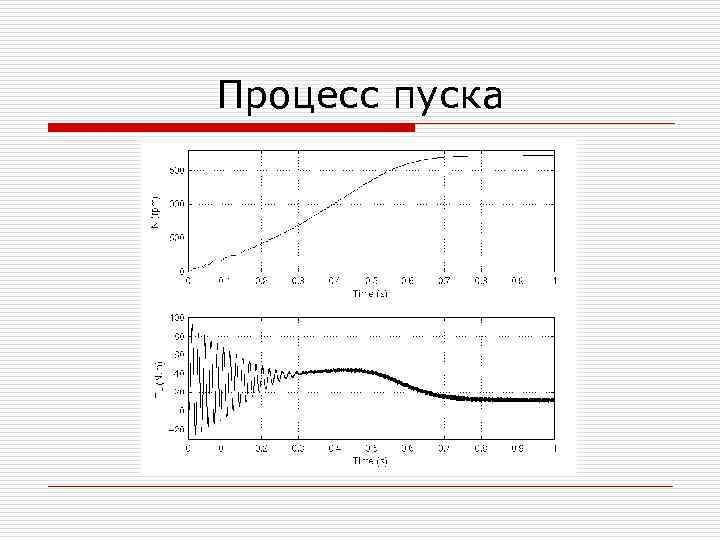

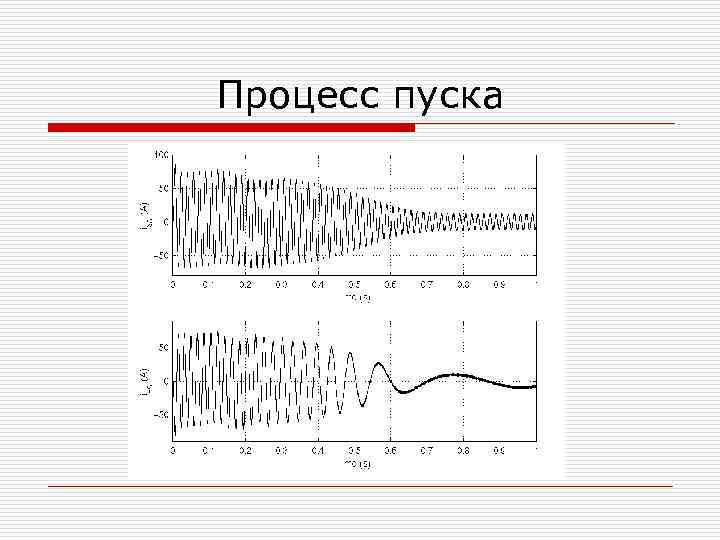

Процесс пуска

Процесс пуска

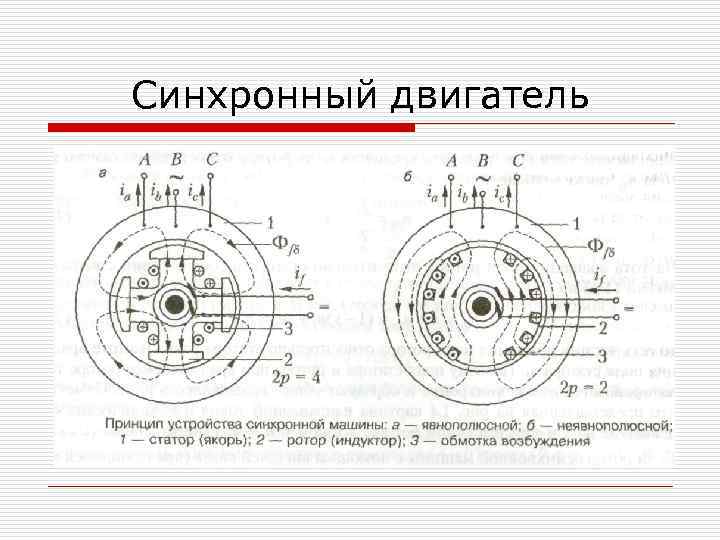

Синхронный двигатель

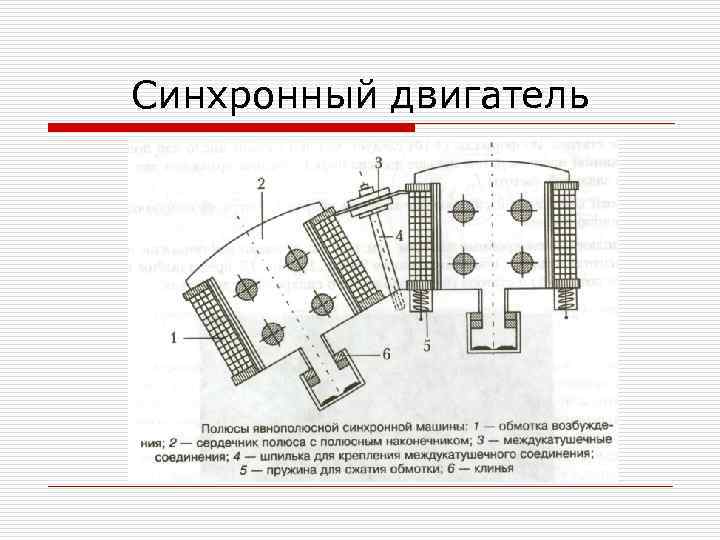

Синхронный двигатель

Синхронный двигатель с постоянными магнитами 1 - постоянные магниты 2 -короткозамкнутая пусковая обмотка 3 -магнитопровод из электротехнической стали

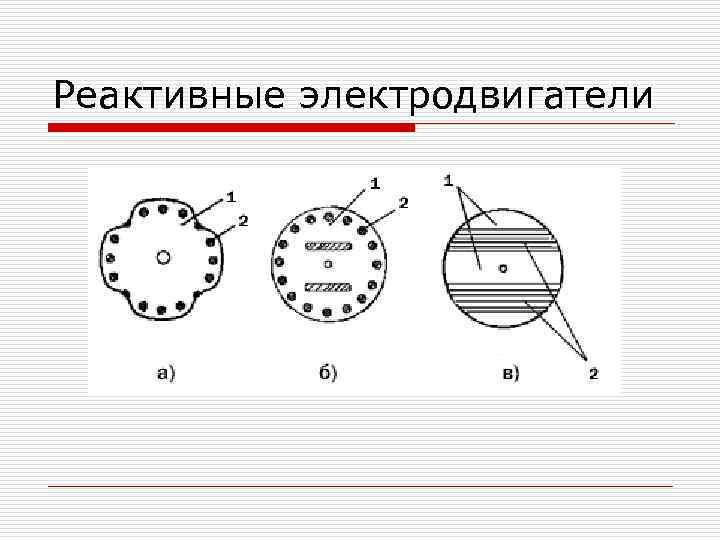

Реактивные электродвигатели

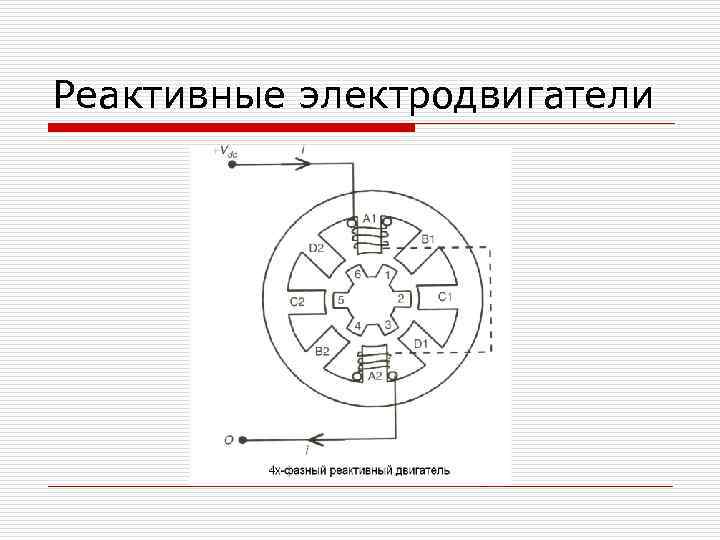

Реактивные электродвигатели

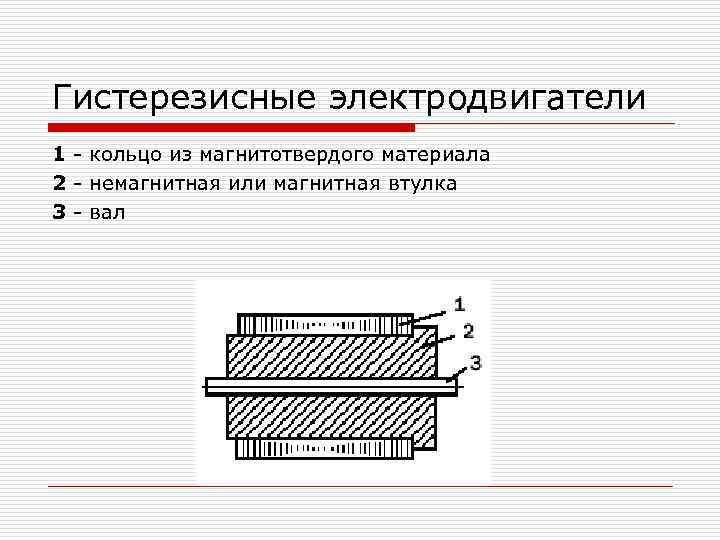

Гистерезисные электродвигатели 1 - кольцо из магнитотвердого материала 2 - немагнитная или магнитная втулка 3 - вал

Гистерезисные электродвигатели Мга = К F 1 Ф 2 sin γг
