Электрические машины

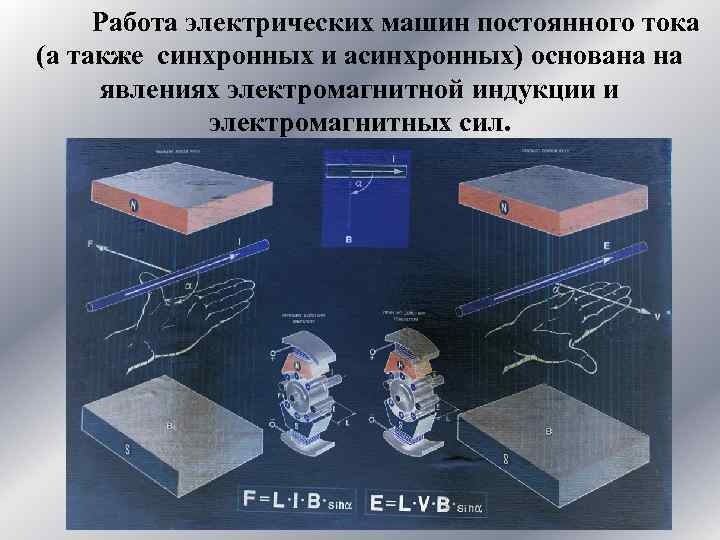

Работа электрических машин постоянного тока (а также синхронных и асинхронных) основана на явлениях электромагнитной индукции и электромагнитных сил.
Явление электромагнитной индукции заключается в том, что при перемещении проводника длинной l в магнитном поле с индукцией B со скоростью V в таком проводнике индуцируется, т. е. создается электродвижущая сила E. Направление ЭДС определяется по правилу правой руки. Это явление используется в генераторах для создания ЭДС. a - угол между индукцией и направлением перемещения. E=BVlsin(a)
Явление электромагнитных сил состоит в том, что на проводник длинной l с током I в магнитном поле с индукцией B действует механическая сила F направление которой определяется по правилу левой руки. Это явление используется в электрических двигателях, служащих для преобразования электрической энергии в механическую. F=BIlsin(a)
Асинхронный двигатель с коротко замкнутым ротором
Асинхронный двигатель с фазным ротором
Устройство синхронной машины
Устройство машины постоянного тока
Магнитная система машины: индуктор с главными и дополнительными полюсами Соединение обмотки якоря с пластинами коллектора Щеткодержатель со щеткой Сердечник якоря с коллектором Коллектор
Внешний вид машины постоянного тока Видеофрагмент
