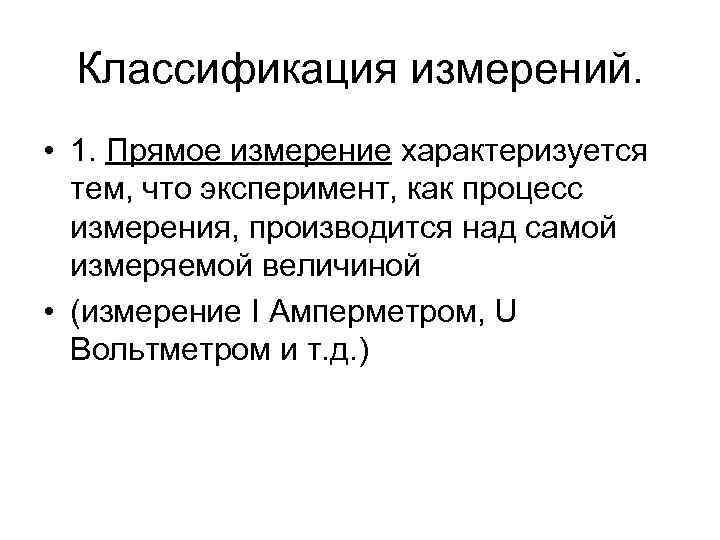

Классификация измерений. • 1. Прямое измерение характеризуется тем, что эксперимент, как процесс измерения, производится над самой измеряемой величиной • (измерение I Амперметром, U Вольтметром и т. д. )

электрические измерения

Измерение тока

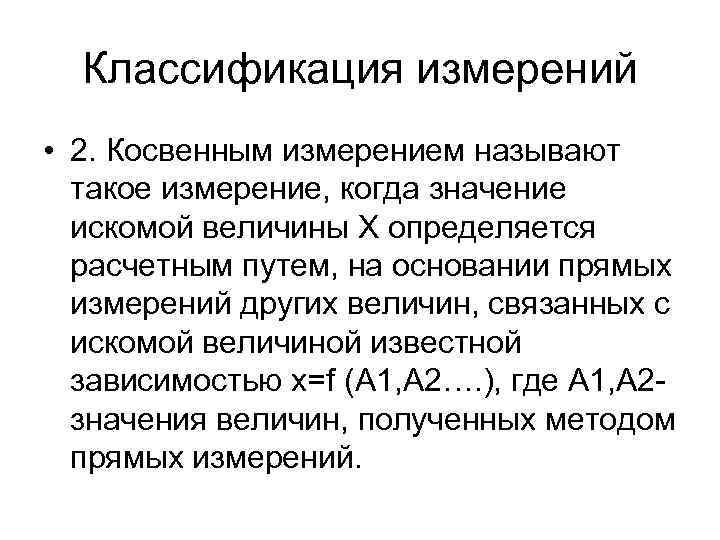

Классификация измерений • 2. Косвенным измерением называют такое измерение, когда значение искомой величины X определяется расчетным путем, на основании прямых измерений других величин, связанных с искомой величиной известной зависимостью x=f (A 1, A 2…. ), где A 1, A 2 - значения величин, полученных методом прямых измерений.

Измерение сопротивления амперметром им вольтметром

Измерение мощности

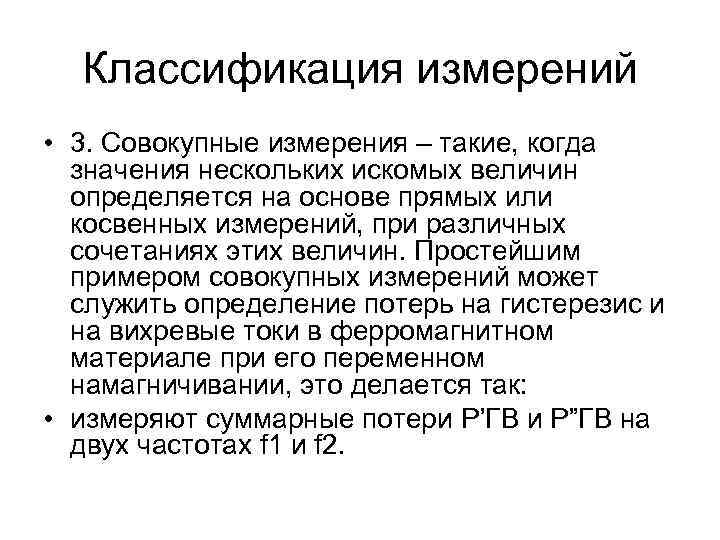

Классификация измерений • 3. Совокупные измерения – такие, когда значения нескольких искомых величин определяется на основе прямых или косвенных измерений, при различных сочетаниях этих величин. Простейшим примером совокупных измерений может служить определение потерь на гистерезис и на вихревые токи в ферромагнитном материале при его переменном намагничивании, это делается так: • измеряют суммарные потери P’ГВ и P”ГВ на двух частотах f 1 и f 2.

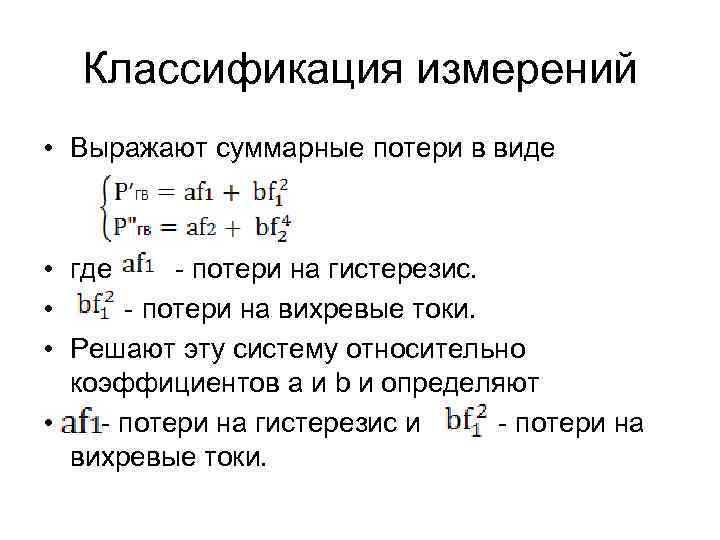

Классификация измерений • Выражают суммарные потери в виде • где - потери на гистерезис. • - потери на вихревые токи. • Решают эту систему относительно коэффициентов a и b и определяют • - потери на гистерезис и - потери на вихревые токи.

Классификация методов измерений • Все методы измерений можно разбить на 2 класса ( по признаку способа сравнения с мерой) • Метод непосредственной оценки – когда значение измеряемой величины определяется непосредственно по шкале, заранее проградуированной в единицах измеряемой величины. Это измерение I, U и др.

Измерение сопротивления омметром

Классификация методов измерений • Метод сравнения, когда в процессе измерения происходит сравнение измеряемой величины с известной (эталонной). • Сравнение может быть непосредственное или опосредственное – через другие величины однозначно связанные с первыми ( с величинами которые сравниваются)

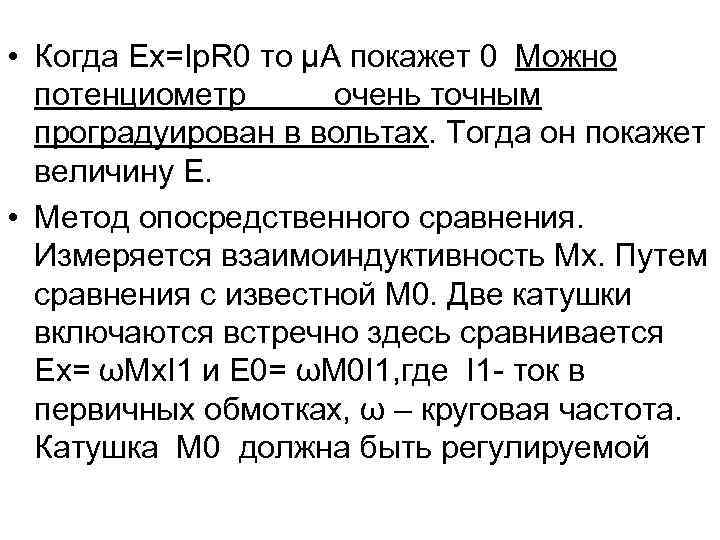

• Когда Ex=Ip. R 0 то μA покажет 0 Можно потенциометр очень точным проградуирован в вольтах. Тогда он покажет величину E. • Метод опосредственного сравнения. Измеряется взаимоиндуктивность Mx. Путем сравнения с известной M 0. Две катушки включаются встречно здесь сравнивается Ex= ωMx. I 1 и E 0= ωM 0 I 1, где I 1 - ток в первичных обмотках, ω – круговая частота. Катушка M 0 должна быть регулируемой

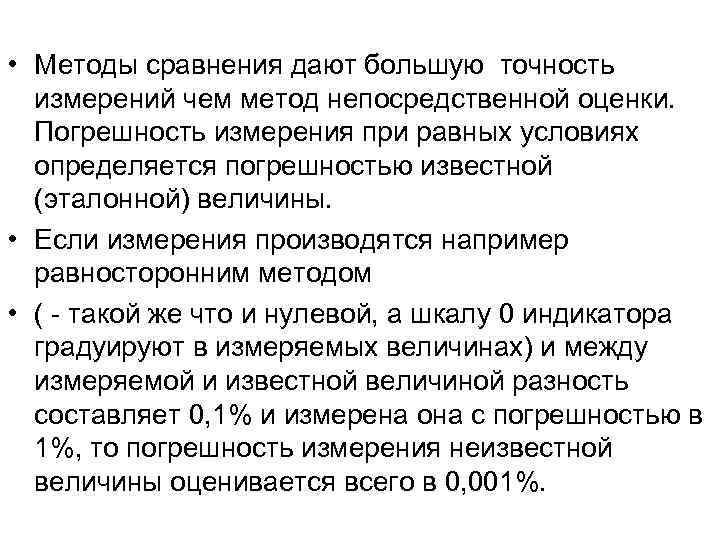

• Методы сравнения дают большую точность измерений чем метод непосредственной оценки. Погрешность измерения при равных условиях определяется погрешностью известной (эталонной) величины. • Если измерения производятся например равносторонним методом • ( - такой же что и нулевой, а шкалу 0 индикатора градуируют в измеряемых величинах) и между измеряемой и известной величиной разность составляет 0, 1% и измерена она с погрешностью в 1%, то погрешность измерения неизвестной величины оценивается всего в 0, 001%.

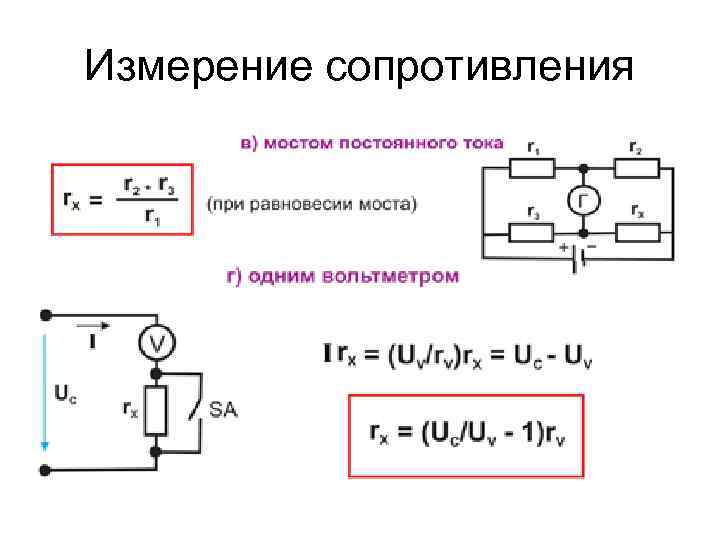

Измерение сопротивления

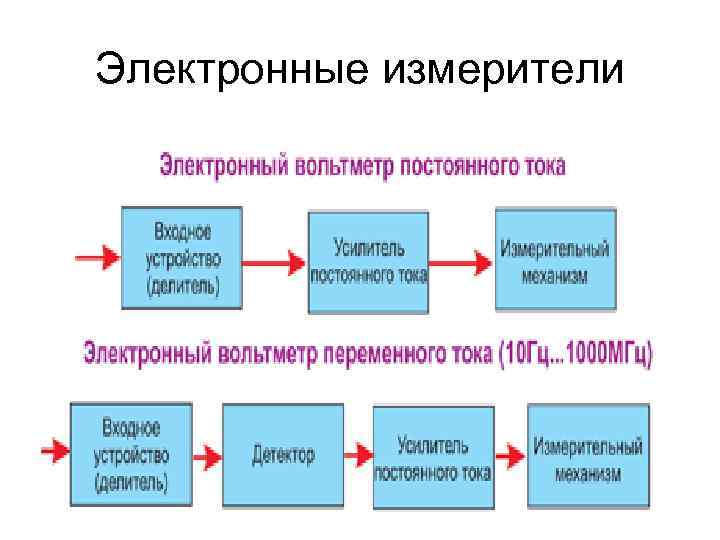

Электронные измерители

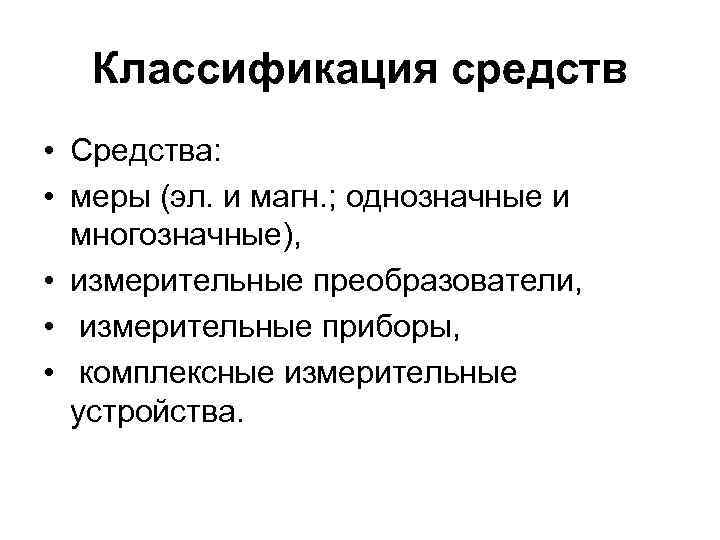

Классификация средств • Средства: • меры (эл. и магн. ; однозначные и многозначные), • измерительные преобразователи, • измерительные приборы, • комплексные измерительные устройства.

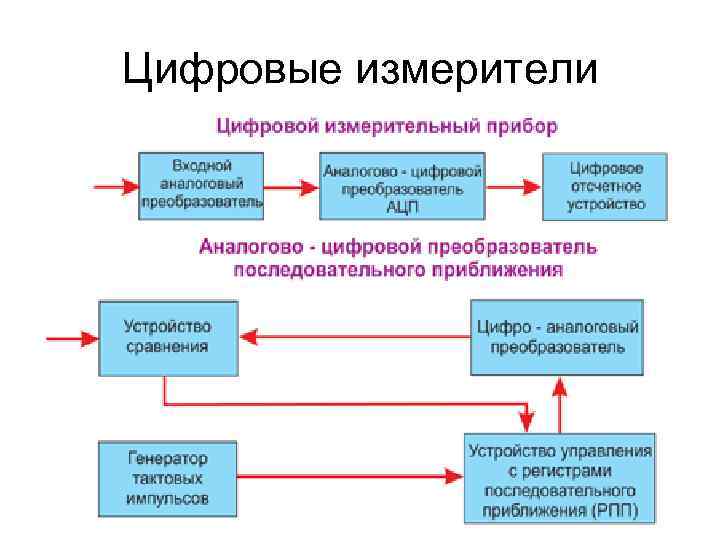

Цифровые измерители

Цифровые измерители
