Электрическая дуговая сварка Выполнил: Безроднов П. А. Группа: ЭЭА-1 -08 Проверила: Баландина С. В.

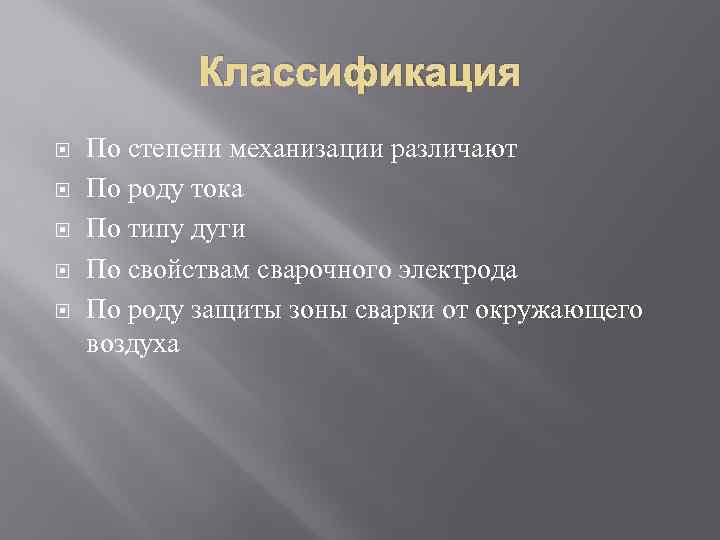

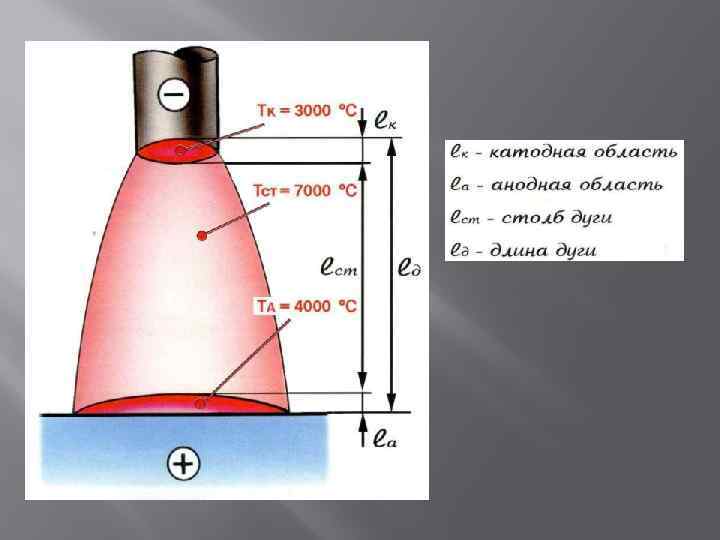

Классификация По степени механизации различают По роду тока По типу дуги По свойствам сварочного электрода По роду защиты зоны сварки от окружающего воздуха

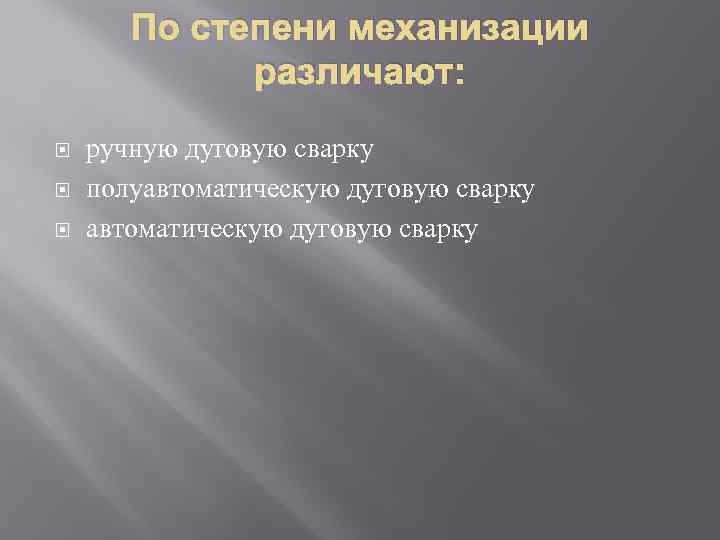

По степени механизации различают: ручную дуговую сварку полуавтоматическую дуговую сварку

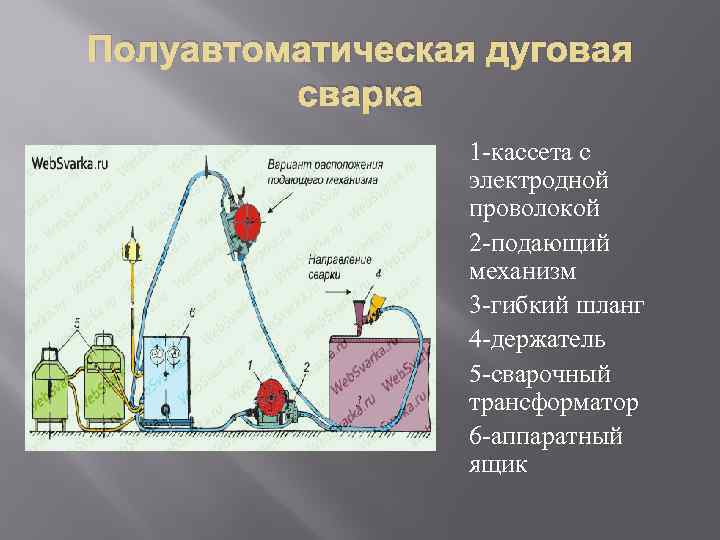

Полуавтоматическая дуговая сварка 1 -кассета с электродной проволокой 2 -подающий механизм 3 -гибкий шланг 4 -держатель 5 -сварочный трансформатор 6 -аппаратный ящик

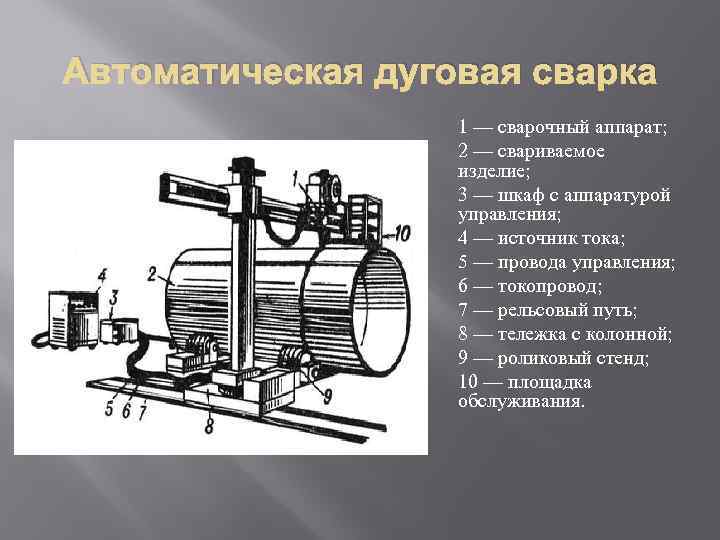

Автоматическая дуговая сварка 1 — сварочный аппарат; 2 — свариваемое изделие; 3 — шкаф с аппаратурой управления; 4 — источник тока; 5 — провода управления; 6 — токопровод; 7 — рельсовый путь; 8 — тележка с колонной; 9 — роликовый стенд; 10 — площадка обслуживания.

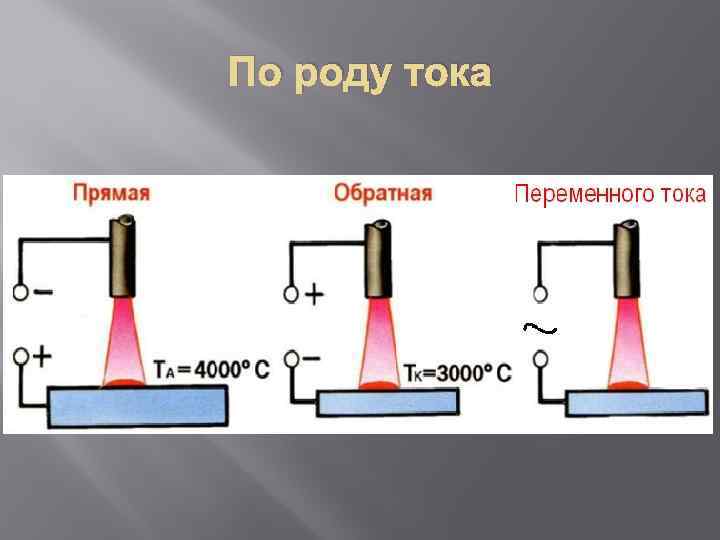

По роду тока

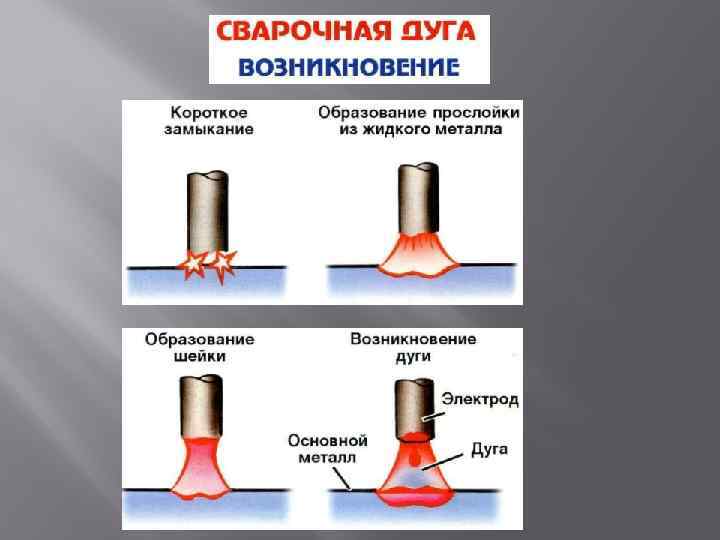

По типу дуги

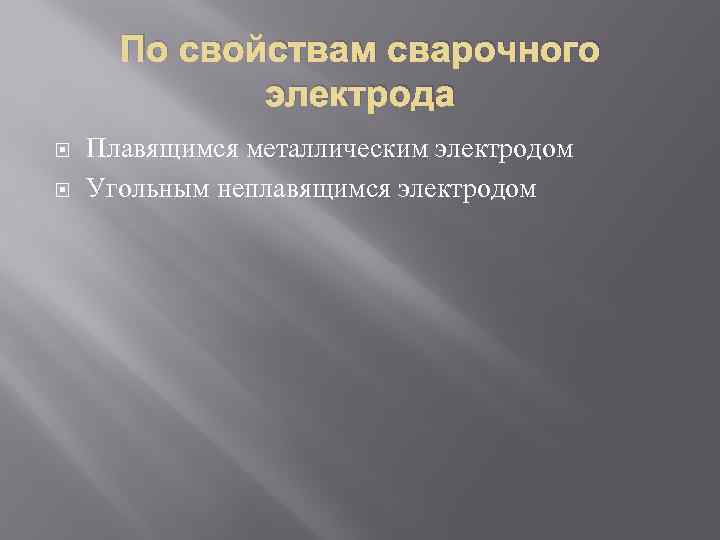

По свойствам сварочного электрода Плавящимся металлическим электродом Угольным неплавящимся электродом

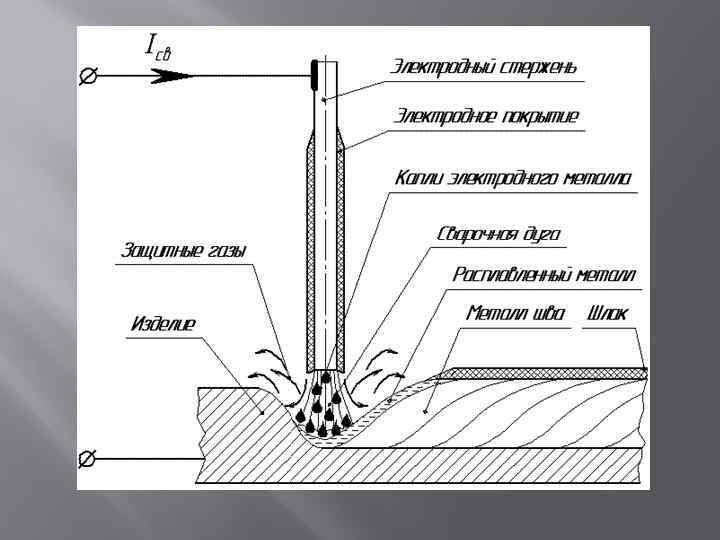

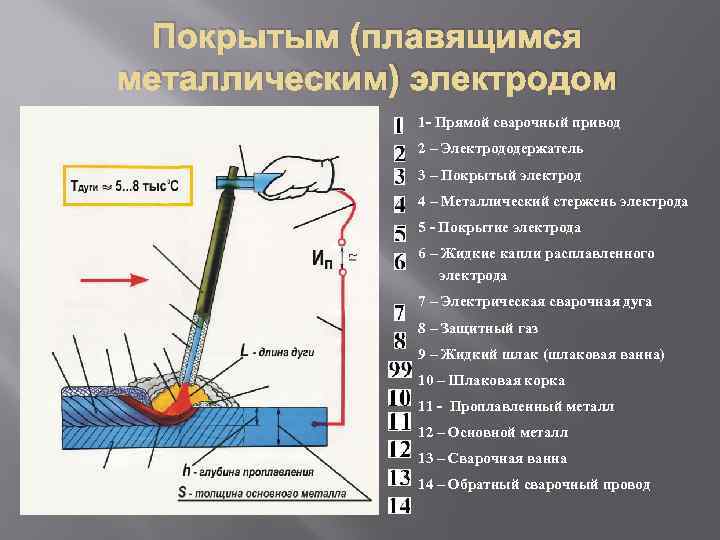

Покрытым (плавящимся металлическим) электродом 1 - Прямой сварочный привод 2 – Электрододержатель 3 – Покрытый электрод 4 – Металлический стержень электрода 5 - Покрытие электрода 6 – Жидкие капли расплавленного электрода 7 – Электрическая сварочная дуга 8 – Защитный газ 9 – Жидкий шлак (шлаковая ванна) 10 – Шлаковая корка 11 - Проплавленный металл 12 – Основной металл 13 – Сварочная ванна 14 – Обратный сварочный провод

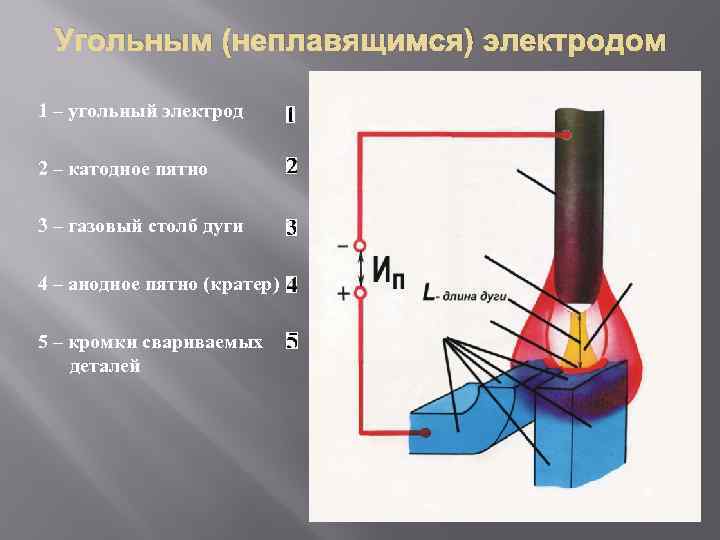

Угольным (неплавящимся) электродом 1 – угольный электрод 2 – катодное пятно 3 – газовый столб дуги 4 – анодное пятно (кратер) 5 – кромки свариваемых деталей
По роду защиты зоны сварки от окружающего воздуха дуговая сварка без защиты (голым электродом, электродом со стабилизирующим покрытием) дуговая сварка со шлаковой защитой (толстопокрытыми электродами, под флюсом) дуговая сварка со шлакогазовой защитой (толстопокрытыми электродами) дуговая сварка с газовой защитой (в среде защитных газов (аргон, углекислый газ)) дуговая сварка с комбинированной защитой (газовая среда и покрытие или флюс)

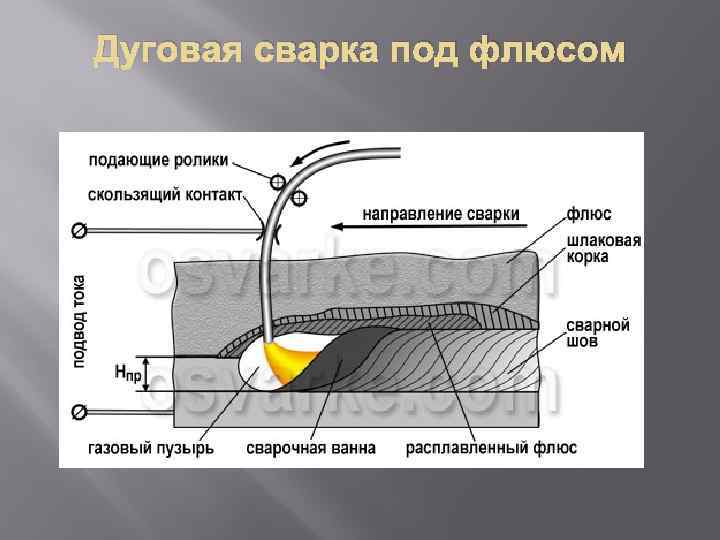

Дуговая сварка под флюсом

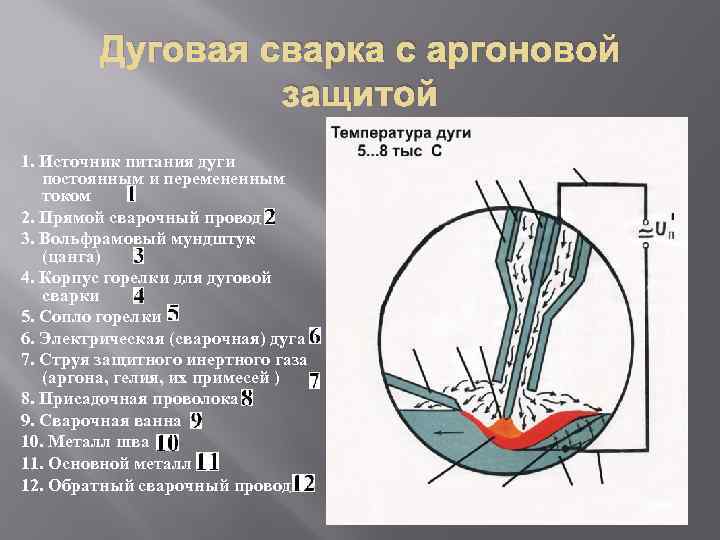

Дуговая сварка с аргоновой защитой 1. Источник питания дуги постоянным и перемененным током 2. Прямой сварочный провод 3. Вольфрамовый мундштук (цанга) 4. Корпус горелки для дуговой сварки 5. Сопло горелки 6. Электрическая (сварочная) дуга 7. Струя защитного инертного газа (аргона, гелия, их примесей ) 8. Присадочная проволока 9. Сварочная ванна 10. Металл шва 11. Основной металл 12. Обратный сварочный провод

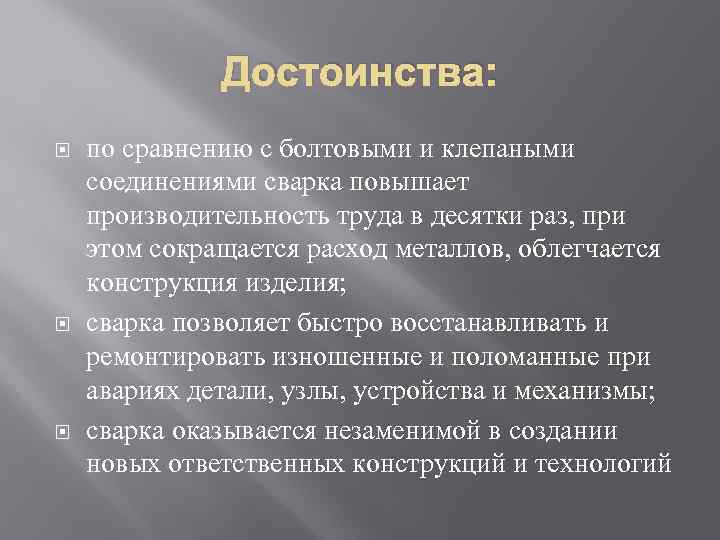

Достоинства: по сравнению с болтовыми и клепаными соединениями сварка повышает производительность труда в десятки раз, при этом сокращается расход металлов, облегчается конструкция изделия; сварка позволяет быстро восстанавливать и ремонтировать изношенные и поломанные при авариях детали, узлы, устройства и механизмы; сварка оказывается незаменимой в создании новых ответственных конструкций и технологий

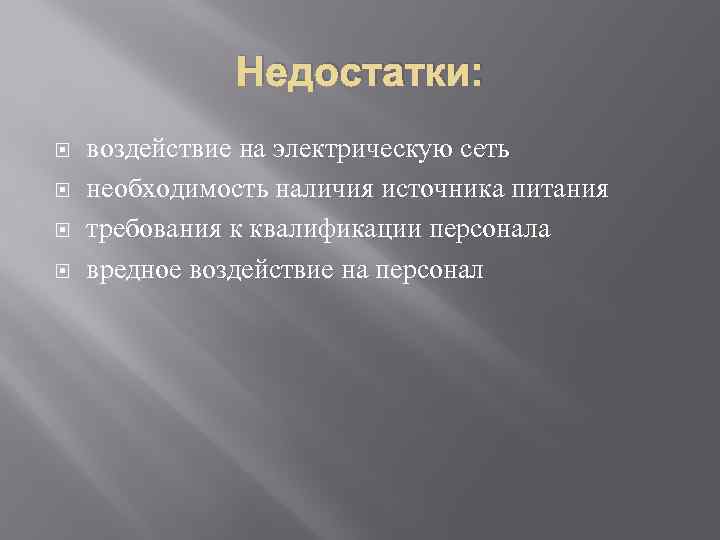

Недостатки: воздействие на электрическую сеть необходимость наличия источника питания требования к квалификации персонала вредное воздействие на персонал
При подготовке презентации использовались: 1. Иллюстрированное пособие сварщика / 2 -е изд. , М. : Издательство «Соуэло» , 2006. 2. Электрическая дуговая сварка учебник для нач. проф. образования / В. С. Виноградов. — 3 -е изд. , стер. — М. : Издательский центр «Академия» , 2009. 320 с. 3. http: //bse. sci-lib. com 4. http: //inwestments. ru 5. http: //osvarke. info 6. http: //websvarka. ru 7. http: //wikipedia. ru
