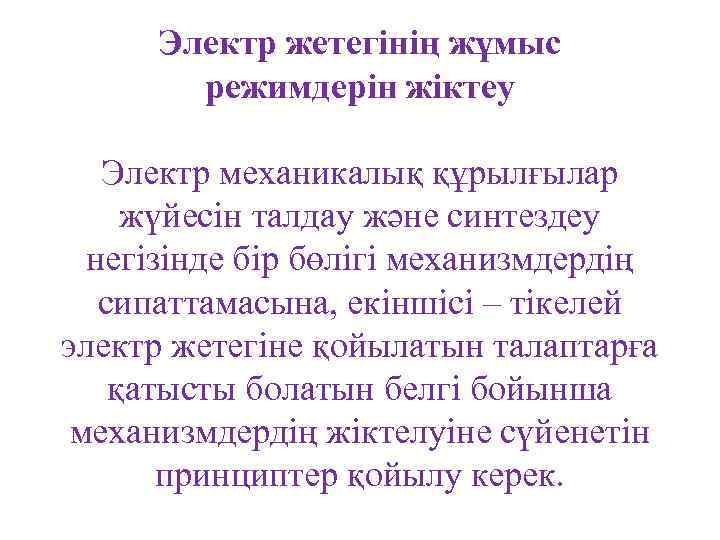

Электр жетегінің жұмыс режимдерін жіктеу Электр механикалық құрылғылар жүйесін талдау және синтездеу негізінде бір бөлігі механизмдердің сипаттамасына, екіншісі – тікелей электр жетегіне қойылатын талаптарға қатысты болатын белгі бойынша механизмдердің жіктелуіне сүйенетін принциптер қойылу керек.

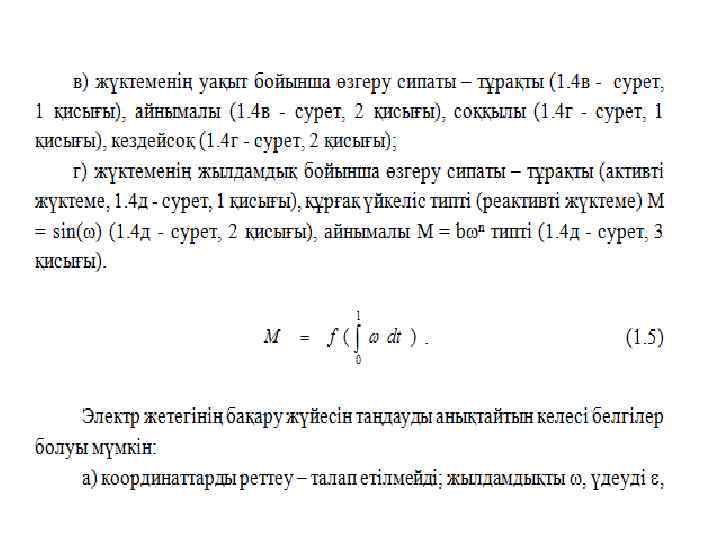

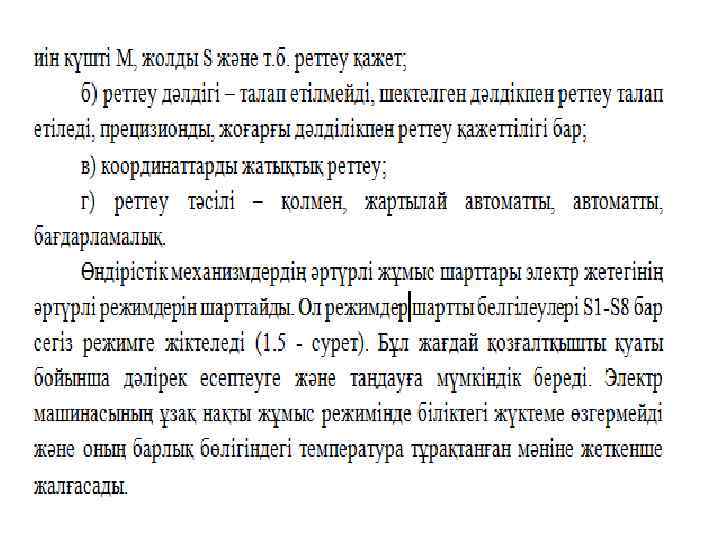

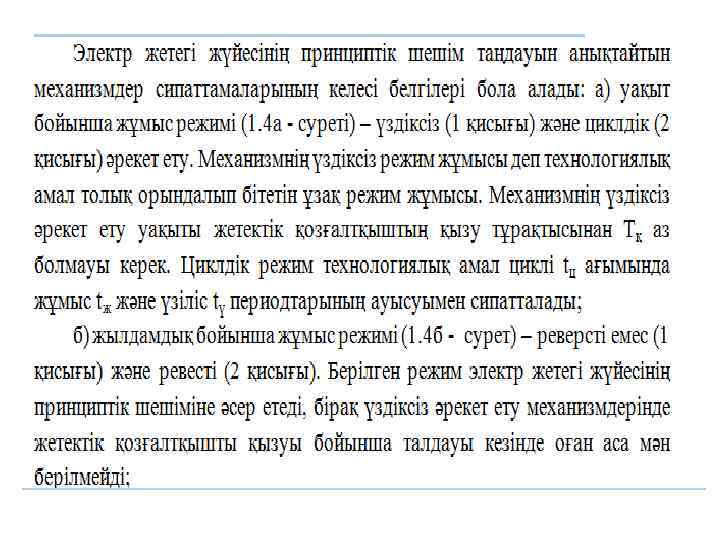

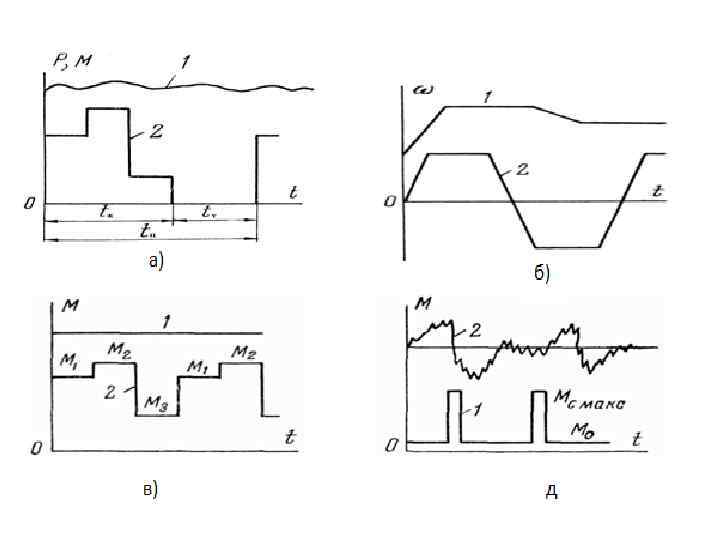

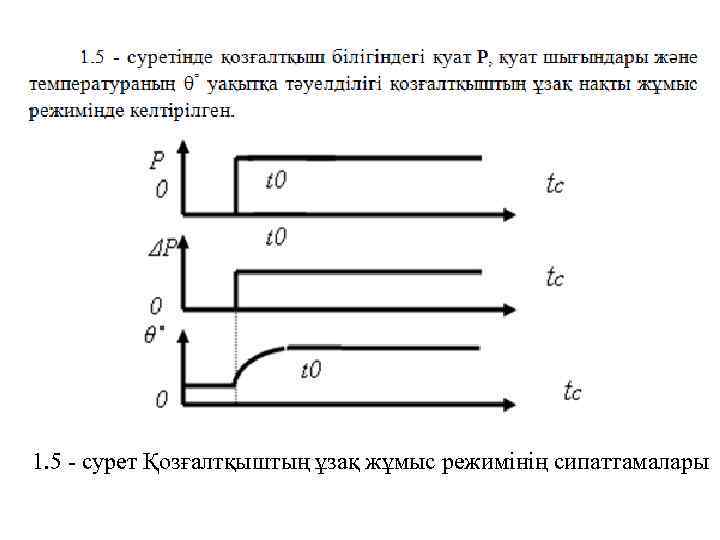

1. 5 - сурет Қозғалтқыштың ұзақ жұмыс режимінің сипаттамалары

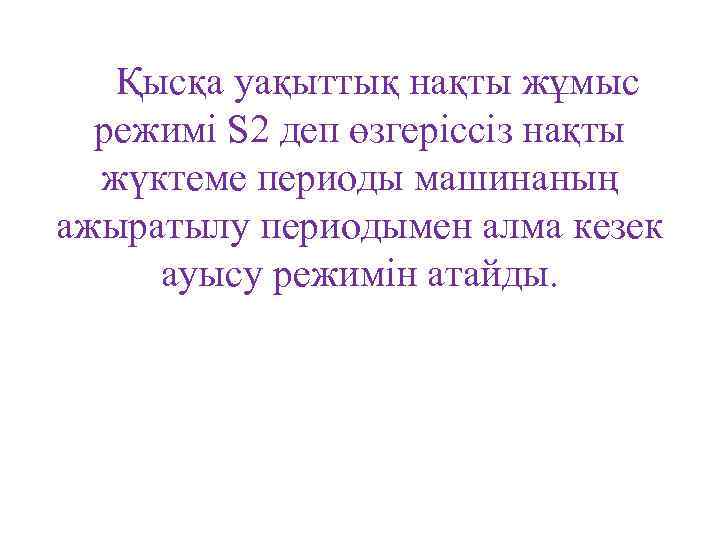

Қысқа уақыттық нақты жұмыс режимі S 2 деп өзгеріссіз нақты жүктеме периоды машинаның ажыратылу периодымен алма кезек ауысу режимін атайды.

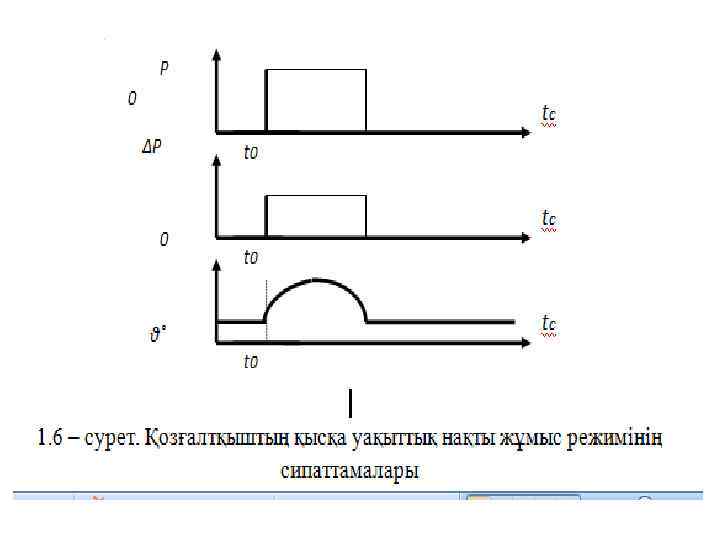

Бұл кезде жүктеме периоды машина температурасы тұрақты режимге жететіндей ұзақ емес, ал тоқтап тұру периоды машина бөліктері қоршаған орта температурасына дейін суып бітетіндей ұзақ болады (1. 6 - сурет). Бұл режимдегі тағайындалған жұмысшы периодының ұзақтығы 10, 30, 60, 90 минут.

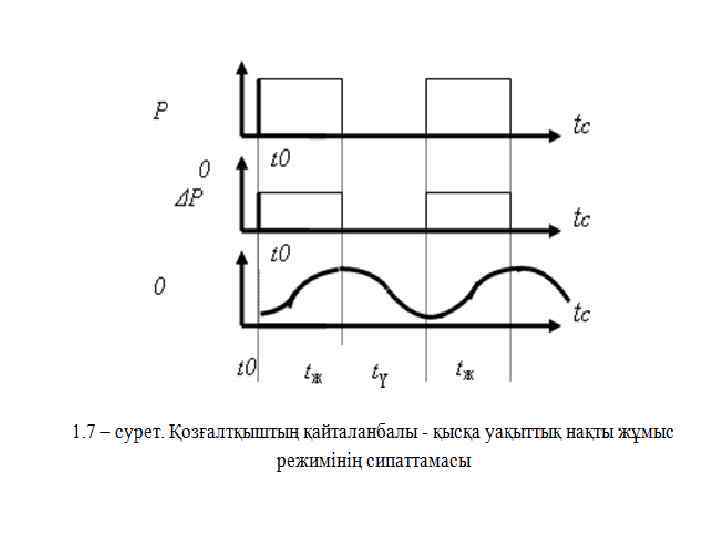

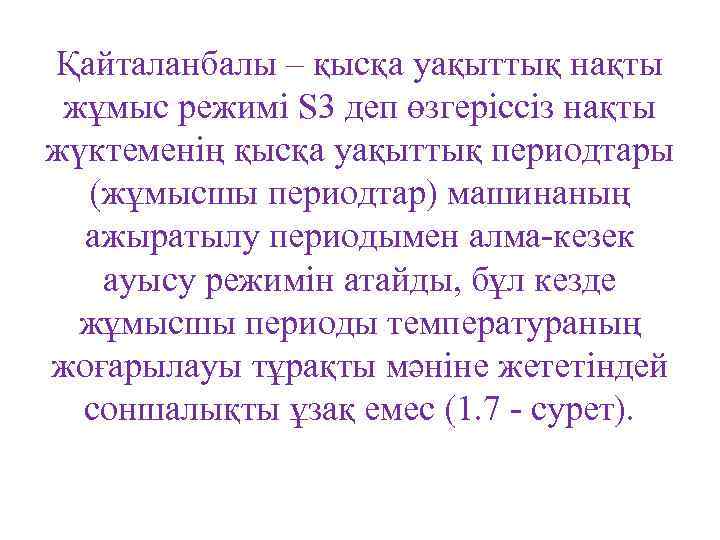

Қайталанбалы – қысқа уақыттық нақты жұмыс режимі S 3 деп өзгеріссіз нақты жүктеменің қысқа уақыттық периодтары (жұмысшы периодтар) машинаның ажыратылу периодымен алма-кезек ауысу режимін атайды, бұл кезде жұмысшы периоды температураның жоғарылауы тұрақты мәніне жететіндей соншалықты ұзақ емес (1. 7 - сурет).

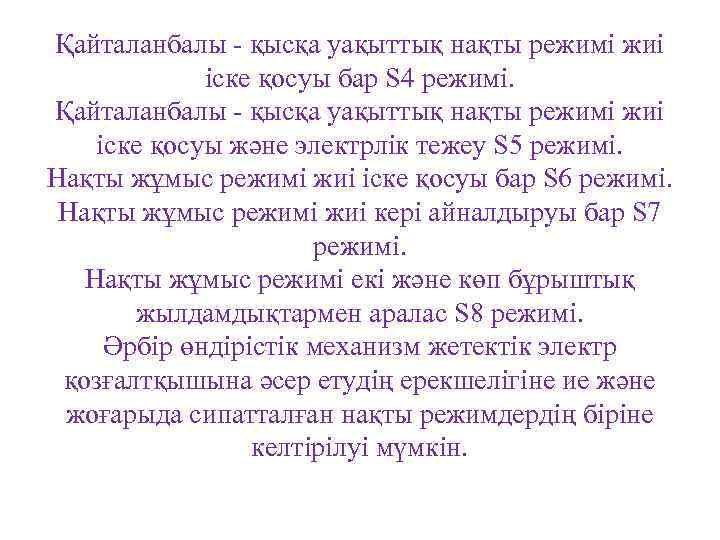

Қайталанбалы - қысқа уақыттық нақты режимі жиі іске қосуы бар S 4 режимі. Қайталанбалы - қысқа уақыттық нақты режимі жиі іске қосуы және электрлік тежеу S 5 режимі. Нақты жұмыс режимі жиі іске қосуы бар S 6 режимі. Нақты жұмыс режимі жиі кері айналдыруы бар S 7 режимі. Нақты жұмыс режимі екі және көп бұрыштық жылдамдықтармен аралас S 8 режимі. Әрбір өндірістік механизм жетектік электр қозғалтқышына әсер етудің ерекшелігіне ие және жоғарыда сипатталған нақты режимдердің біріне келтірілуі мүмкін.
Бақылау сұрақтары: 1. Электр жетегі жүйесінің принциптік шешім таңдауын анықтайтын механизмдер сипаттамаларының қандай белгілері бар? 2. Электр жетегінің бақару жүйесін таңдауды анықтайтын қандай белгілері бар? 3. Қозғалтқыштың ұзақ жұмыс режимінің сипаттамаларын сызып беріңіз.

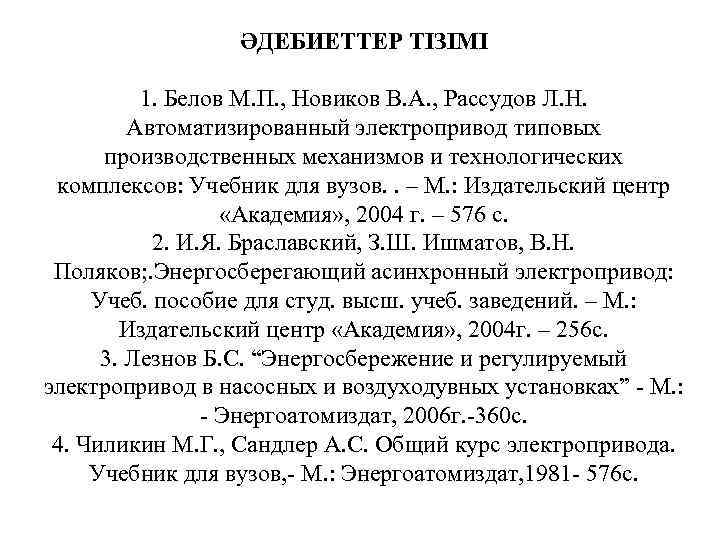

ӘДЕБИЕТТЕР ТІЗІМІ 1. Белов М. П. , Новиков В. А. , Рассудов Л. Н. Автоматизированный электропривод типовых производственных механизмов и технологических комплексов: Учебник для вузов. . – М. : Издательский центр «Академия» , 2004 г. – 576 с. 2. И. Я. Браславский, З. Ш. Ишматов, В. Н. Поляков; . Энергосберегающий асинхронный электропривод: Учеб. пособие для студ. высш. учеб. заведений. – М. : Издательский центр «Академия» , 2004 г. – 256 с. 3. Лезнов Б. С. “Энергосбережение и регулируемый электропривод в насосных и воздуходувных установках” - М. : - Энергоатомиздат, 2006 г. -360 с. 4. Чиликин М. Г. , Сандлер А. С. Общий курс электропривода. Учебник для вузов, - М. : Энергоатомиздат, 1981 - 576 с.
