Эксплуатация Многофазных Расходомеров и Постоянных Глубинных Манометров

Скачать презентацию Эксплуатация Многофазных Расходомеров и Постоянных  Глубинных Манометров Скачать презентацию Эксплуатация Многофазных Расходомеров и Постоянных Глубинных Манометров

Лекция5 многофазный расходомер.ppt

  • Количество слайдов: 15

>Эксплуатация Многофазных Расходомеров и Постоянных  Глубинных Манометров  Давления на скважинах ТШО Эксплуатация Многофазных Расходомеров и Постоянных Глубинных Манометров Давления на скважинах ТШО

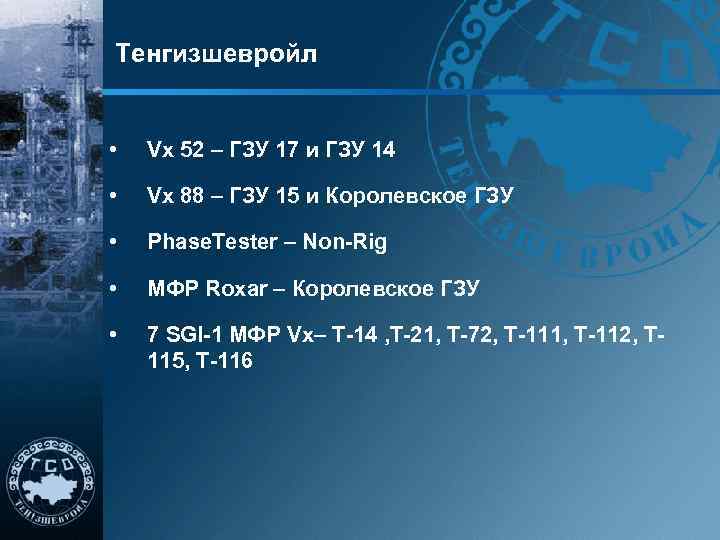

>Тенгизшевройл  •  Vx 52 – ГЗУ 17 и ГЗУ 14  • Тенгизшевройл • Vx 52 – ГЗУ 17 и ГЗУ 14 • Vx 88 – ГЗУ 15 и Королевское ГЗУ • Phase. Tester – Non-Rig • МФР Roxar – Королевское ГЗУ • 7 SGI-1 МФР Vx– T-14 , T-21, T-72, T-111, T-112, T- 115, T-116

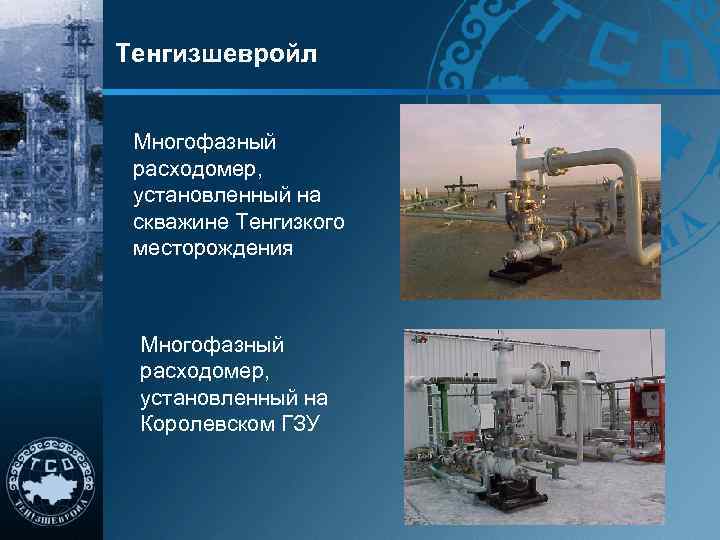

>Тенгизшевройл  Многофазный расходомер,  установленный на скважине Тенгизкого месторождения Многофазный расходомер,  установленный Тенгизшевройл Многофазный расходомер, установленный на скважине Тенгизкого месторождения Многофазный расходомер, установленный на Королевском ГЗУ

>Почему МФР?  • Замер скважин на полных дебитах вплоть до 31, 500 б/сут Почему МФР? • Замер скважин на полных дебитах вплоть до 31, 500 б/сут (4, 000 т/сут) • Текущие замеры через сепаратор /vortex ограничены до 6, 400 б/сут (800 т/сут) - приводит к большой неопределенности в прогнозировании максимальной мощности скважины • Мгновенно определить изменения в работе скважины Текущий процесс замера создает большой интервал в обновлении кривых ДД НКТ • Скважины с отведенными МФР предоставляют непрерывный мониторинг работы скважины • Точный замер ГФ • Обнаружение малого изменения в ГФ является важным для пробного проекта ЗСГ

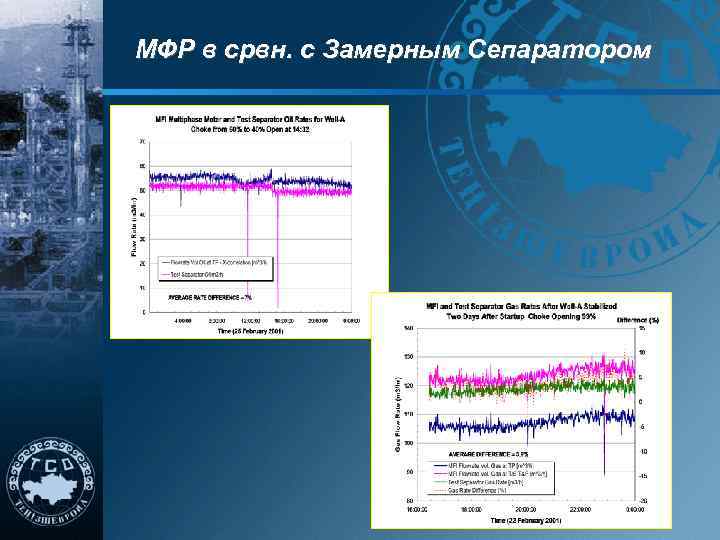

>МФР в срвн. с Замерным Сепаратором МФР в срвн. с Замерным Сепаратором

> Преимущества • Точное определение КП скважин • Лучше данные кривых зависимостей поведения притока Преимущества • Точное определение КП скважин • Лучше данные кривых зависимостей поведения притока и ДД НК • Улучшение гидравлики скважинного ствола, сетевых объектов, и калибровки гидродинамической модели коллектора • Непрерывный мониторинг прорыва, отбор проб на компонентный состав на полных дебитах нефтедобычи • Портативность при проведениях скважинных замеров • Улучшение распределения добычи, прогнозирования • Замена устарелых приборов vortex • Улучшение периодичности проведения замеров скважин • Снижение необходимости механической работы

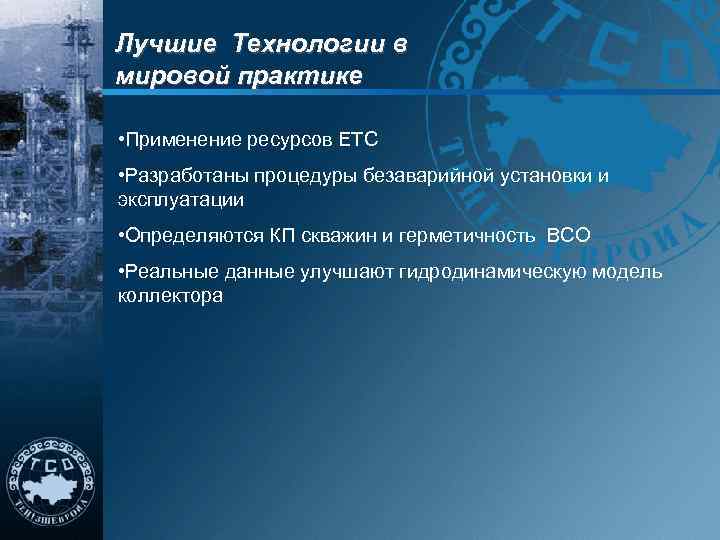

>Лучшие Технологии в мировой практике  • Применение ресурсов ETC • Разработаны процедуры безаварийной Лучшие Технологии в мировой практике • Применение ресурсов ETC • Разработаны процедуры безаварийной установки и эксплуатации • Определяются КП скважин и герметичность ВСО • Реальные данные улучшают гидродинамическую модель коллектора

>   Сложности  • Вопросы H 2 S с файлами PVT • Сложности • Вопросы H 2 S с файлами PVT • Затраты включая установку и ТО • SCADA/PHD соединение связи • Эксплуатационные расходы улучшенной технологии • Утверждение расходов, связанных с установкой на месторождении • Улучшение передачи данных с многочисленными данными нефтесборных систем • Вопросы с РА источником

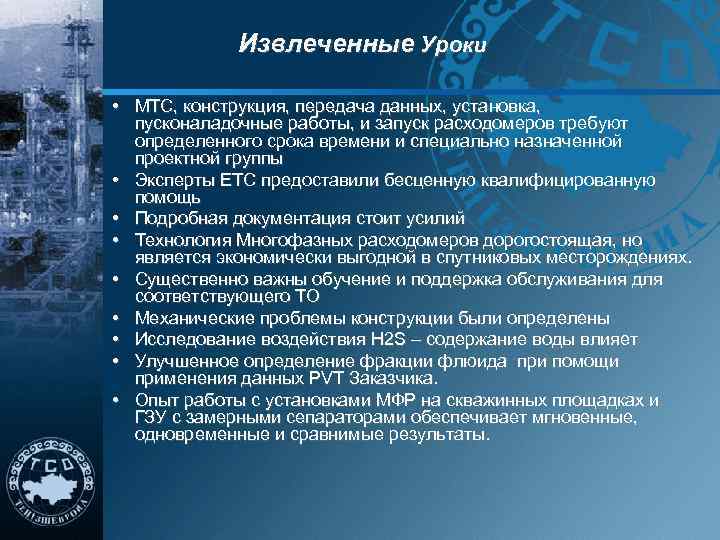

>   Извлеченные Уроки  • МТС, конструкция, передача данных, установка,  пусконаладочные Извлеченные Уроки • МТС, конструкция, передача данных, установка, пусконаладочные работы, и запуск расходомеров требуют определенного срока времени и специально назначенной проектной группы • Эксперты ETC предоставили бесценную квалифицированную помощь • Подробная документация стоит усилий • Технология Многофазных расходомеров дорогостоящая, но является экономически выгодной в спутниковых месторождениях. • Существенно важны обучение и поддержка обслуживания для соответствующего ТО • Механические проблемы конструкции были определены • Исследование воздействия H 2 S – содержание воды влияет • Улучшенное определение фракции флюида при помощи применения данных PVT Заказчика. • Опыт работы с установками МФР на скважинных площадках и ГЗУ с замерными сепараторами обеспечивает мгновенные, одновременные и сравнимые результаты.

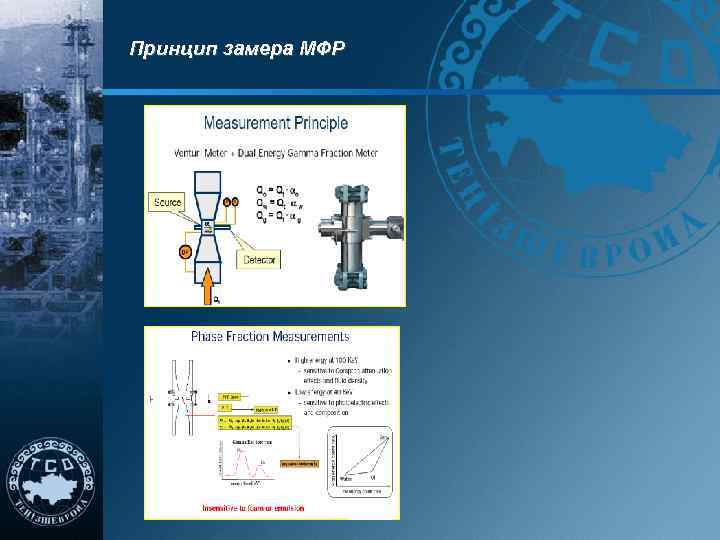

>Принцип замера МФР Принцип замера МФР

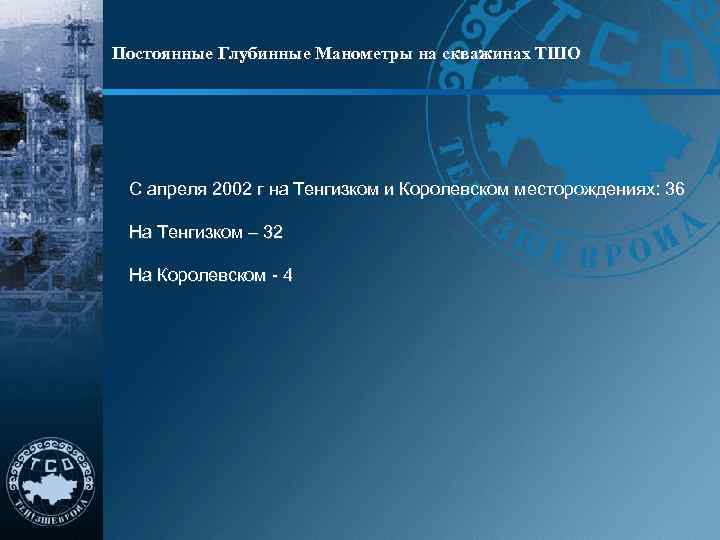

>Постоянные Глубинные Манометры на скважинах ТШО С апреля 2002 г на Тенгизком и Королевском Постоянные Глубинные Манометры на скважинах ТШО С апреля 2002 г на Тенгизком и Королевском месторождениях: 36 На Тенгизком – 32 На Королевском - 4

>Преимущества ПГМ • Прямые постоянные замеры КП • Предоставляют данные для лучшей калибровки Преимущества ПГМ • Прямые постоянные замеры КП • Предоставляют данные для лучшей калибровки скважины и моделей сетевых объектов нефтедобычи • Надежность манометров в отношении с забойным давлением и температурой • Надежная конструкция специальных манометров рассчитанная на эксплуатацию в среде с высоким содержанием H 2 S - 17% • Конструкция не подвергается растрескиванию под воздействием сероводорода и коррозии

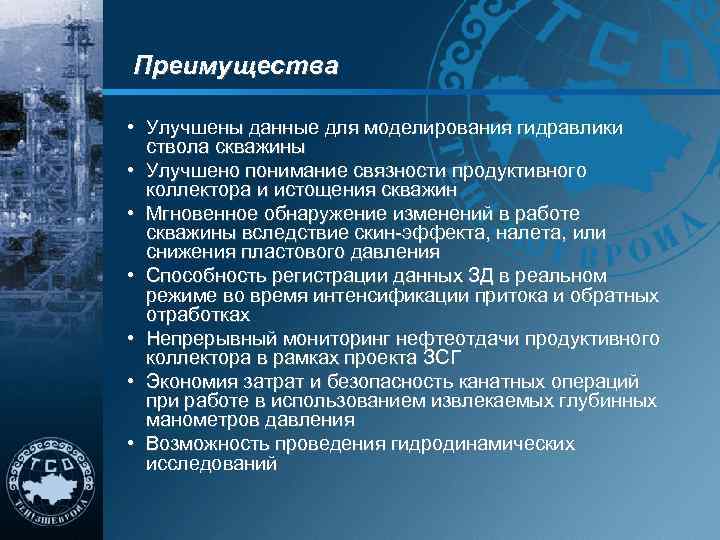

>Преимущества  • Улучшены данные для моделирования гидравлики  ствола скважины • Улучшено понимание Преимущества • Улучшены данные для моделирования гидравлики ствола скважины • Улучшено понимание связности продуктивного коллектора и истощения скважин • Мгновенное обнаружение изменений в работе скважины вследствие скин-эффекта, налета, или снижения пластового давления • Способность регистрации данных ЗД в реальном режиме во время интенсификации притока и обратных отработках • Непрерывный мониторинг нефтеотдачи продуктивного коллектора в рамках проекта ЗСГ • Экономия затрат и безопасность канатных операций при работе в использованием извлекаемых глубинных манометров давления • Возможность проведения гидродинамических исследований

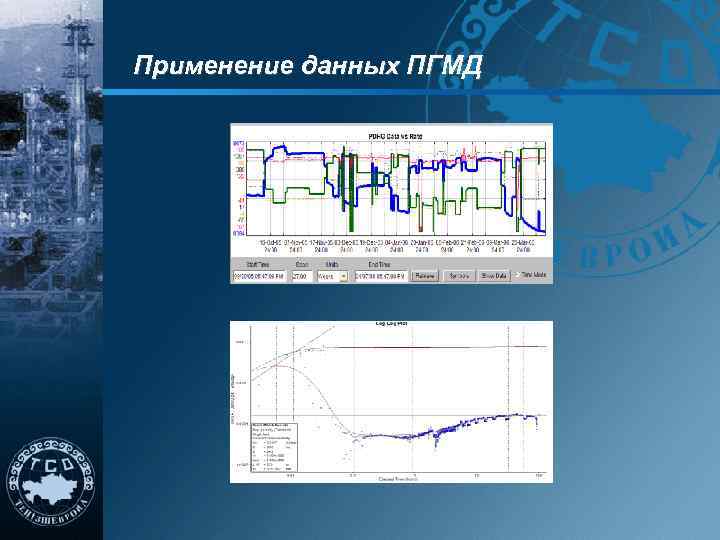

>Применение данных ПГМД Применение данных ПГМД

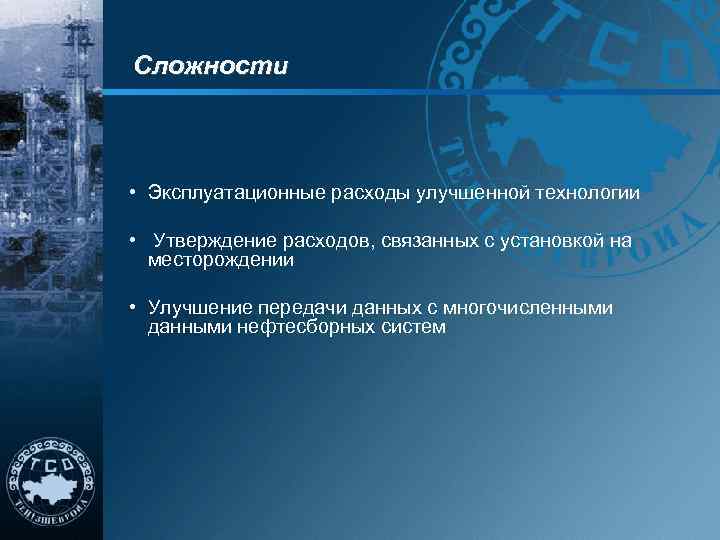

>Сложности • Эксплуатационные расходы улучшенной технологии  • Утверждение расходов, связанных с установкой на Сложности • Эксплуатационные расходы улучшенной технологии • Утверждение расходов, связанных с установкой на месторождении • Улучшение передачи данных с многочисленными данными нефтесборных систем
