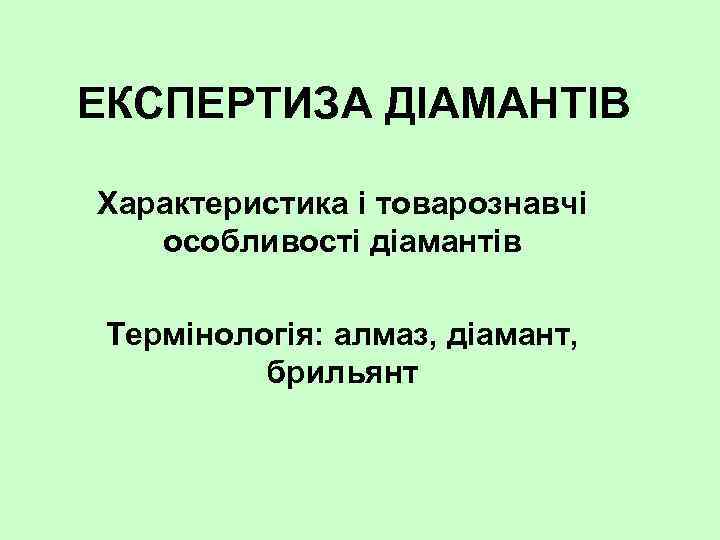

ЕКСПЕРТИЗА ДІАМАНТІВ Характеристика і товарознавчі особливості діамантів Термінологія: алмаз, діамант, брильянт

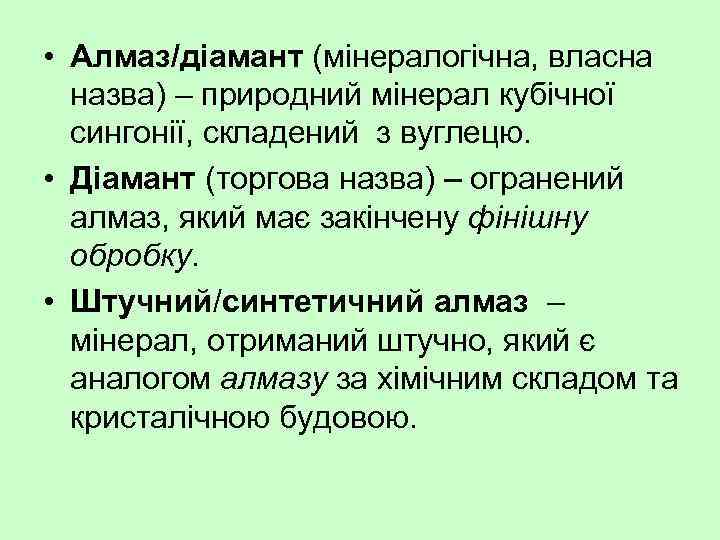

• Алмаз/діамант (мінералогічна, власна назва) – природний мінерал кубічної сингонії, складений з вуглецю. • Діамант (торгова назва) – огранений алмаз, який має закінчену фінішну обробку. • Штучний/синтетичний алмаз – мінерал, отриманий штучно, який є аналогом алмазу за хімічним складом та кристалічною будовою.

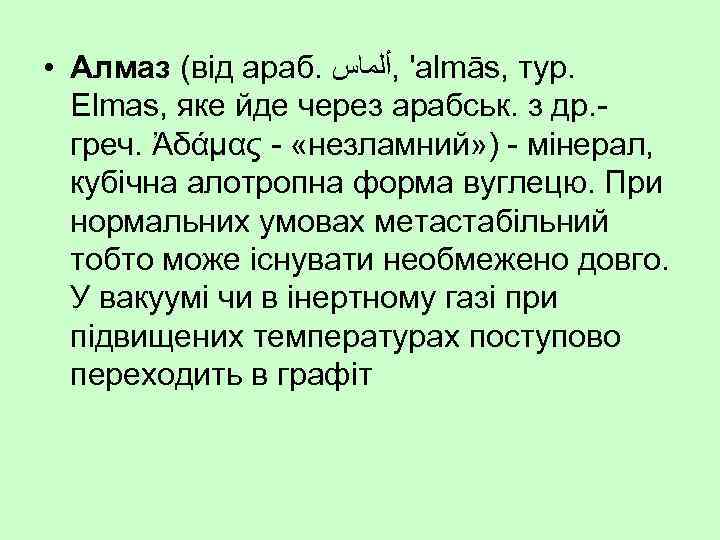

• Алмаз (від араб. ' , ﺃﻠﻤﺎﺱ almās, тур. Elmas, яке йде через арабськ. з др. греч. Ἀδάμας «незламний» ) мінерал, кубічна алотропна форма вуглецю. При нормальних умовах метастабільний тобто може існувати необмежено довго. У вакуумі чи в інертному газі при підвищених температурах поступово переходить в графіт

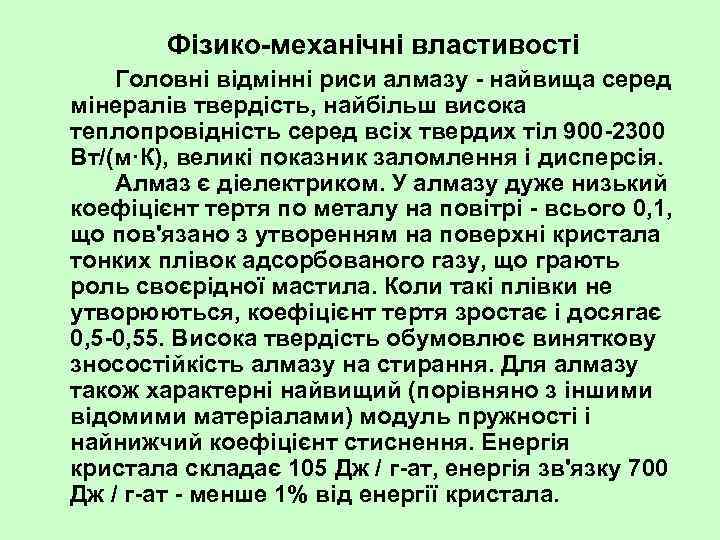

Фізико механічні властивості Головні відмінні риси алмазу найвища серед мінералів твердість, найбільш висока теплопровідність серед всіх твердих тіл 900 2300 Вт/(м·К), великі показник заломлення і дисперсія. Алмаз є діелектриком. У алмазу дуже низький коефіцієнт тертя по металу на повітрі всього 0, 1, що пов'язано з утворенням на поверхні кристала тонких плівок адсорбованого газу, що грають роль своєрідної мастила. Коли такі плівки не утворюються, коефіцієнт тертя зростає і досягає 0, 55. Висока твердість обумовлює виняткову зносостійкість алмазу на стирання. Для алмазу також характерні найвищий (порівняно з іншими відомими матеріалами) модуль пружності і найнижчий коефіцієнт стиснення. Енергія кристала складає 105 Дж / г ат, енергія зв'язку 700 Дж / г ат менше 1% від енергії кристала.

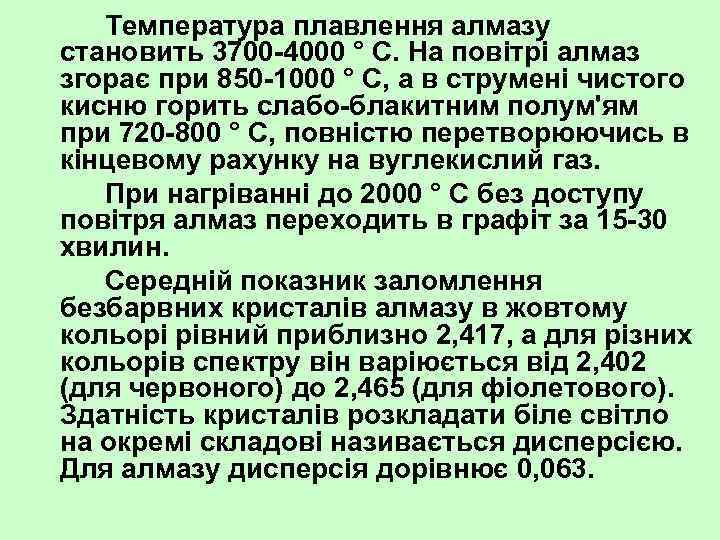

Температура плавлення алмазу становить 3700 4000 ° C. На повітрі алмаз згорає при 850 1000 ° C, а в струмені чистого кисню горить слабо блакитним полум'ям при 720 800 ° C, повністю перетворюючись в кінцевому рахунку на вуглекислий газ. При нагріванні до 2000 ° C без доступу повітря алмаз переходить в графіт за 15 30 хвилин. Середній показник заломлення безбарвних кристалів алмазу в жовтому кольорі рівний приблизно 2, 417, а для різних кольорів спектру він варіюється від 2, 402 (для червоного) до 2, 465 (для фіолетового). Здатність кристалів розкладати біле світло на окремі складові називається дисперсією. Для алмазу дисперсія дорівнює 0, 063.

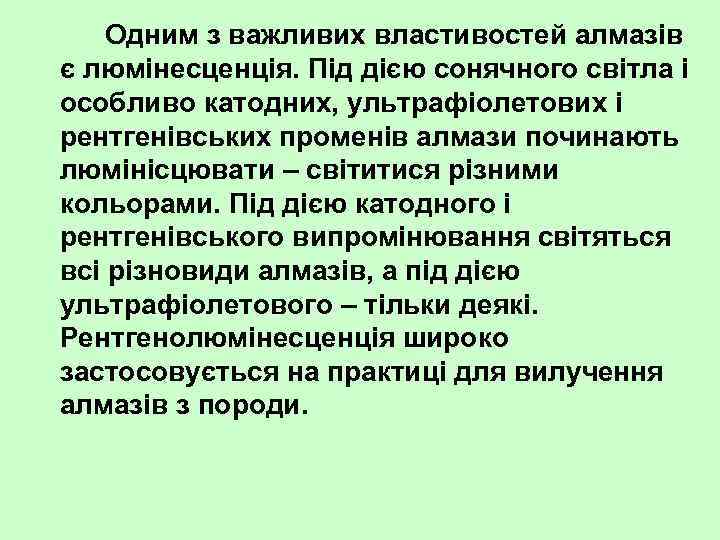

Одним з важливих властивостей алмазів є люмінесценція. Під дією сонячного світла і особливо катодних, ультрафіолетових і рентгенівських променів алмази починають люмінісцювати – світитися різними кольорами. Під дією катодного і рентгенівського випромінювання світяться всі різновиди алмазів, а під дією ультрафіолетового – тільки деякі. Рентгенолюмінесценція широко застосовується на практиці для вилучення алмазів з породи.

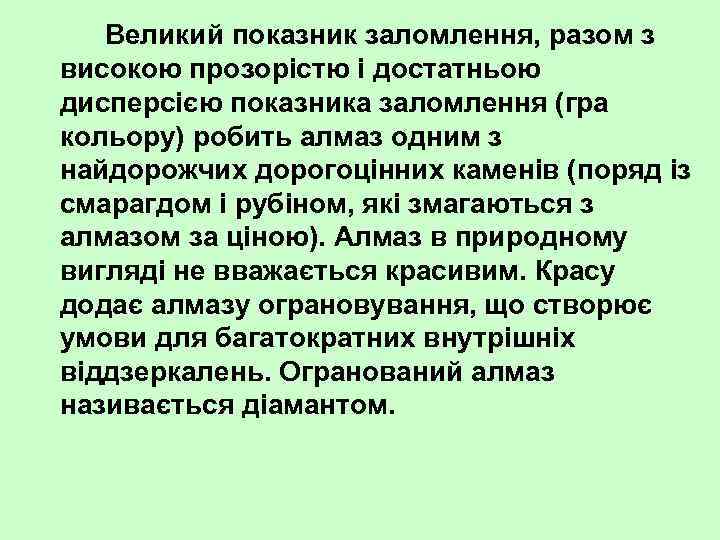

Великий показник заломлення, разом з високою прозорістю і достатньою дисперсією показника заломлення (гра кольору) робить алмаз одним з найдорожчих дорогоцінних каменів (поряд із смарагдом і рубіном, які змагаються з алмазом за ціною). Алмаз в природному вигляді не вважається красивим. Красу додає алмазу ограновування, що створює умови для багатократних внутрішніх віддзеркалень. Огранований алмаз називається діамантом.

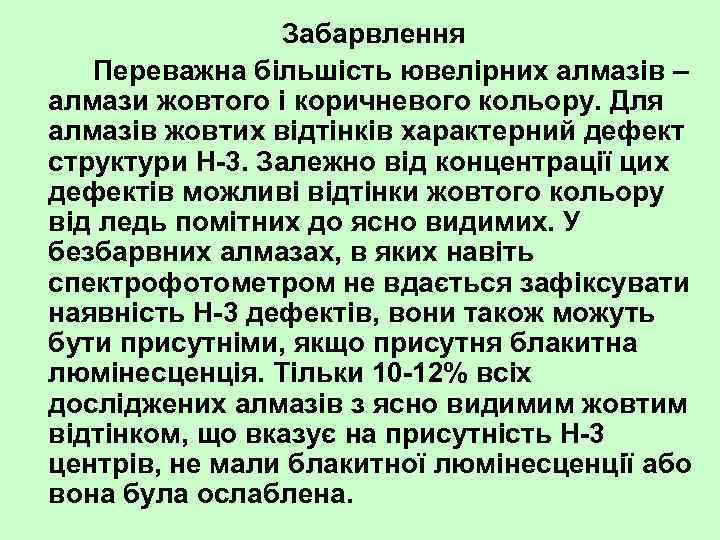

Забарвлення Переважна більшість ювелірних алмазів – алмази жовтого і коричневого кольору. Для алмазів жовтих відтінків характерний дефект структури Н 3. Залежно від концентрації цих дефектів можливі відтінки жовтого кольору від ледь помітних до ясно видимих. У безбарвних алмазах, в яких навіть спектрофотометром не вдається зафіксувати наявність Н 3 дефектів, вони також можуть бути присутніми, якщо присутня блакитна люмінесценція. Тільки 10 12% всіх досліджених алмазів з ясно видимим жовтим відтінком, що вказує на присутність Н 3 центрів, не мали блакитної люмінесценції або вона була ослаблена.

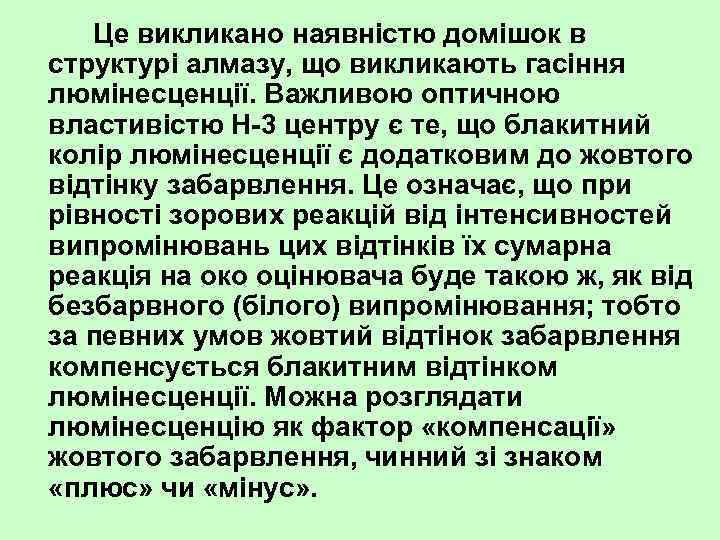

Це викликано наявністю домішок в структурі алмазу, що викликають гасіння люмінесценції. Важливою оптичною властивістю Н 3 центру є те, що блакитний колір люмінесценції є додатковим до жовтого відтінку забарвлення. Це означає, що при рівності зорових реакцій від інтенсивностей випромінювань цих відтінків їх сумарна реакція на око оцінювача буде такою ж, як від безбарвного (білого) випромінювання; тобто за певних умов жовтий відтінок забарвлення компенсується блакитним відтінком люмінесценції. Можна розглядати люмінесценцію як фактор «компенсації» жовтого забарвлення, чинний зі знаком «плюс» чи «мінус» .

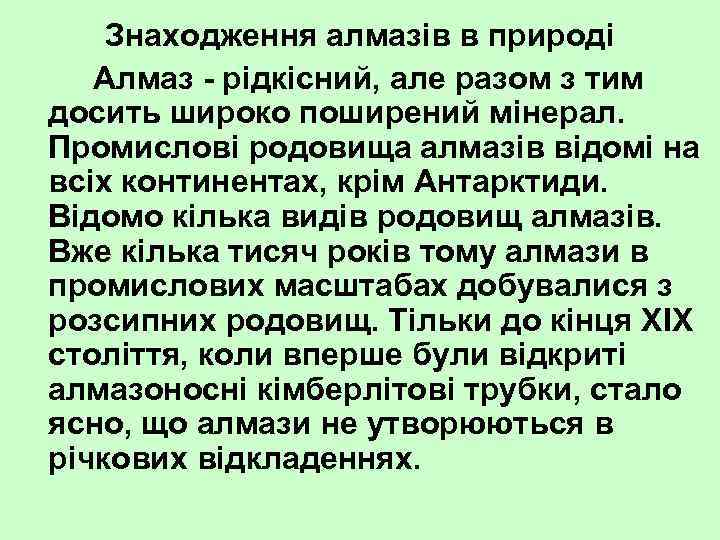

Знаходження алмазів в природі Алмаз рідкісний, але разом з тим досить широко поширений мінерал. Промислові родовища алмазів відомі на всіх континентах, крім Антарктиди. Відомо кілька видів родовищ алмазів. Вже кілька тисяч років тому алмази в промислових масштабах добувалися з розсипних родовищ. Тільки до кінця XIX століття, коли вперше були відкриті алмазоносні кімберлітові трубки, стало ясно, що алмази не утворюються в річкових відкладеннях.
Про походження і вік алмазів досі немає точних наукових даних. Вчені дотримуються різних гіпотез магматичної, мантійної, метеоритної, флюїдної, є навіть кілька екзотичних теорій. Більшість схиляються до магматичної і мантійної теоріям, до того, що атоми вуглецю під великим тиском (як правило, 50000 атмосфер) і на великий (приблизно 200 км) глибині формують кубічну кристалічну решітку власне алмаз. Камені виносяться на поверхню вулканічною магмою під час формування так званих «трубок вибуху» .

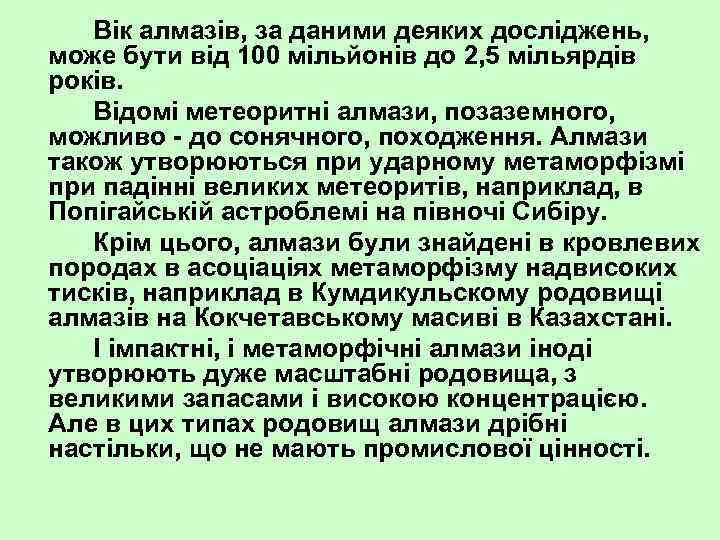

Вік алмазів, за даними деяких досліджень, може бути від 100 мільйонів до 2, 5 мільярдів років. Відомі метеоритні алмази, позаземного, можливо до сонячного, походження. Алмази також утворюються при ударному метаморфізмі при падінні великих метеоритів, наприклад, в Попігайській астроблемі на півночі Сибіру. Крім цього, алмази були знайдені в кровлевих породах в асоціаціях метаморфізму надвисоких тисків, наприклад в Кумдикульскому родовищі алмазів на Кокчетавському масиві в Казахстані. І імпактні, і метаморфічні алмази іноді утворюють дуже масштабні родовища, з великими запасами і високою концентрацією. Але в цих типах родовищ алмази дрібні настільки, що не мають промислової цінності.

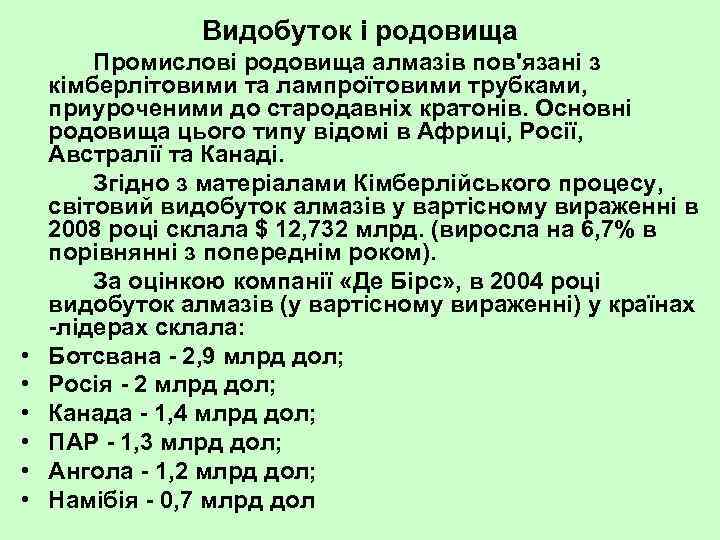

Видобуток і родовища • • • Промислові родовища алмазів пов'язані з кімберлітовими та лампроїтовими трубками, приуроченими до стародавніх кратонів. Основні родовища цього типу відомі в Африці, Росії, Австралії та Канаді. Згідно з матеріалами Кімберлійського процесу, світовий видобуток алмазів у вартісному вираженні в 2008 році склала $ 12, 732 млрд. (виросла на 6, 7% в порівнянні з попереднім роком). За оцінкою компанії «Де Бірс» , в 2004 році видобуток алмазів (у вартісному вираженні) у країнах лідерах склала: Ботсвана 2, 9 млрд дол; Росія 2 млрд дол; Канада 1, 4 млрд дол; ПАР 1, 3 млрд дол; Ангола 1, 2 млрд дол; Намібія 0, 7 млрд дол

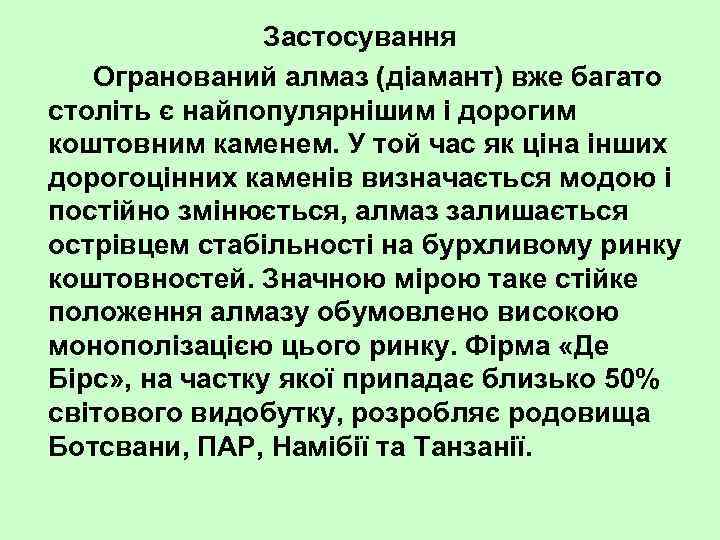

Застосування Огранований алмаз (діамант) вже багато століть є найпопулярнішим і дорогим коштовним каменем. У той час як ціна інших дорогоцінних каменів визначається модою і постійно змінюється, алмаз залишається острівцем стабільності на бурхливому ринку коштовностей. Значною мірою таке стійке положення алмазу обумовлено високою монополізацією цього ринку. Фірма «Де Бірс» , на частку якої припадає близько 50% світового видобутку, розробляє родовища Ботсвани, ПАР, Намібії та Танзанії.
До 2000 року на ринку домінувала «Де Бірс» Центральна Збутова Організація (ЦСО), яка скуповувала за довгостроковими угодами алмази як самої «Де Бірс» , так і інших їх найбільших виробників Росії, Австралії, Заїру, Анголи і контролювала тим самим до 80 % світового видобутку. У періоди перевищення пропозиції над попитом ЦСО складували «надлишкові» алмази в запасах, перешкоджаючи тим самим зниження цін.

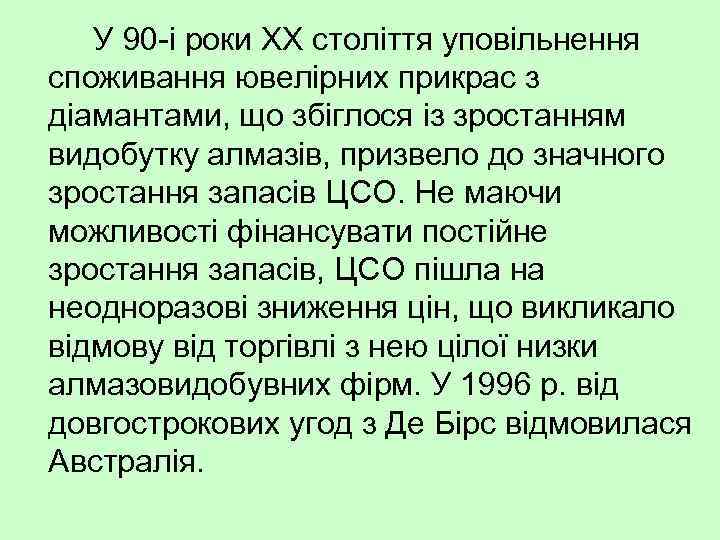

У 90 і роки XX століття уповільнення споживання ювелірних прикрас з діамантами, що збіглося із зростанням видобутку алмазів, призвело до значного зростання запасів ЦСО. Не маючи можливості фінансувати постійне зростання запасів, ЦСО пішла на неодноразові зниження цін, що викликало відмову від торгівлі з нею цілої низки алмазовидобувних фірм. У 1996 р. від довгострокових угод з Де Бірс відмовилася Австралія.

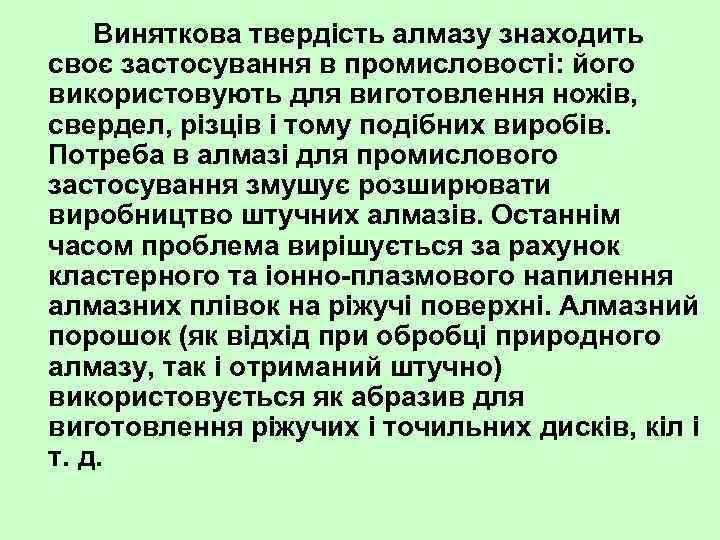

Виняткова твердість алмазу знаходить своє застосування в промисловості: його використовують для виготовлення ножів, свердел, різців і тому подібних виробів. Потреба в алмазі для промислового застосування змушує розширювати виробництво штучних алмазів. Останнім часом проблема вирішується за рахунок кластерного та іонно плазмового напилення алмазних плівок на ріжучі поверхні. Алмазний порошок (як відхід при обробці природного алмазу, так і отриманий штучно) використовується як абразив для виготовлення ріжучих і точильних дисків, кіл і т. д.

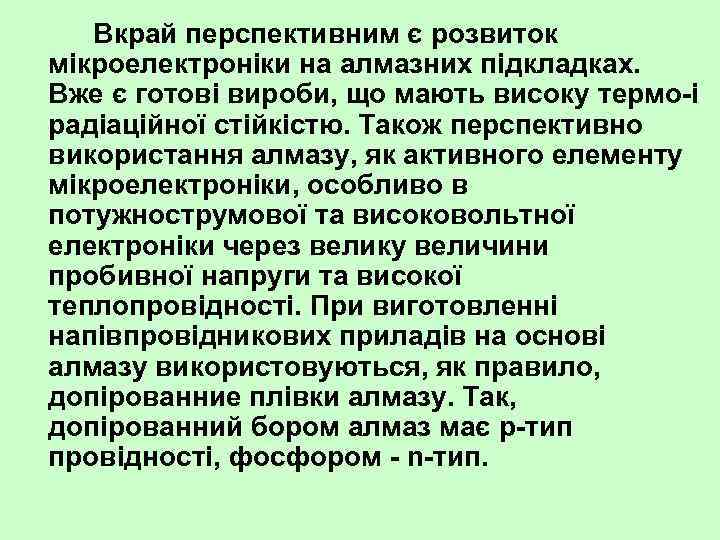

Вкрай перспективним є розвиток мікроелектроніки на алмазних підкладках. Вже є готові вироби, що мають високу термо і радіаційної стійкістю. Також перспективно використання алмазу, як активного елементу мікроелектроніки, особливо в потужнострумової та високовольтної електроніки через велику величини пробивної напруги та високої теплопровідності. При виготовленні напівпровідникових приладів на основі алмазу використовуються, як правило, допірованние плівки алмазу. Так, допірованний бором алмаз має p тип провідності, фосфором n тип.

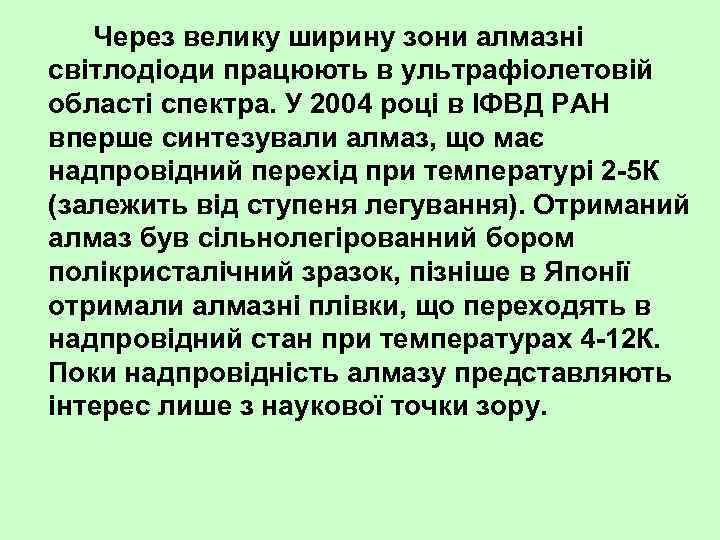

Через велику ширину зони алмазні світлодіоди працюють в ультрафіолетовій області спектра. У 2004 році в ІФВД РАН вперше синтезували алмаз, що має надпровідний перехід при температурі 2 5 К (залежить від ступеня легування). Отриманий алмаз був сільнолегірованний бором полікристалічний зразок, пізніше в Японії отримали алмазні плівки, що переходять в надпровідний стан при температурах 4 12 К. Поки надпровідність алмазу представляють інтерес лише з наукової точки зору.

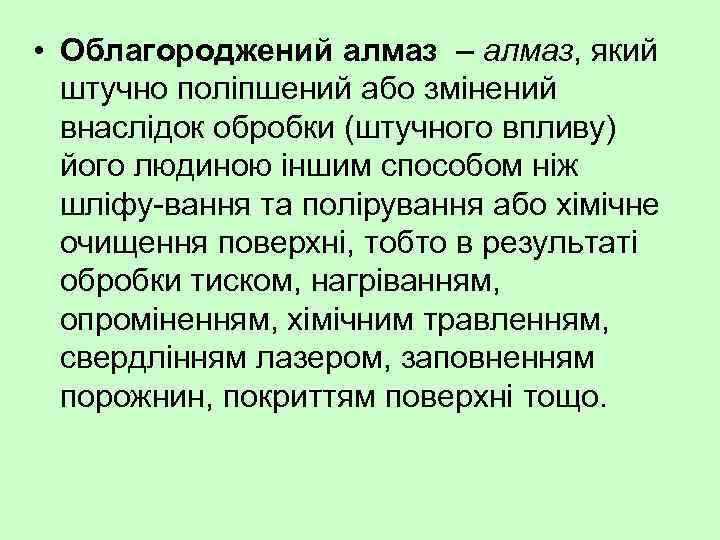

• Облагороджений алмаз – алмаз, який штучно поліпшений або змінений внаслідок обробки (штучного впливу) його людиною іншим способом ніж шліфу вання та полірування або хімічне очищення поверхні, тобто в результаті обробки тиском, нагріванням, опроміненням, хімічним травленням, свердлінням лазером, заповненням порожнин, покриттям поверхні тощо.

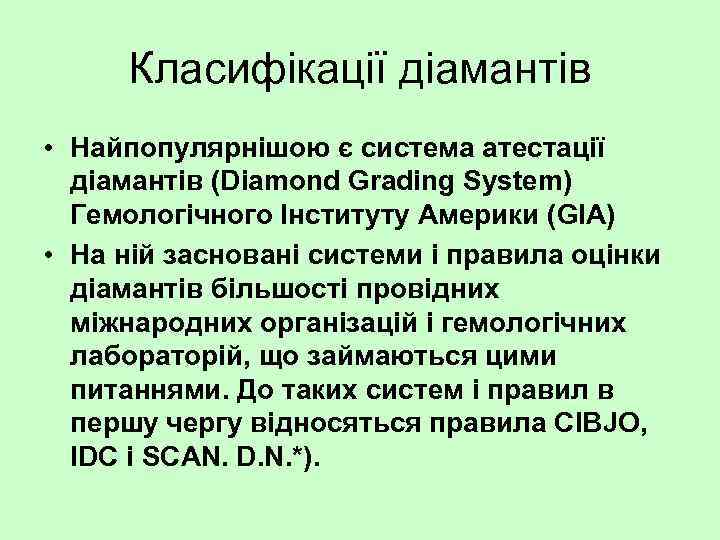

Класифікації діамантів • Найпопулярнішою є система атестації діамантів (Diamond Grading System) Гемологічного Інституту Америки (GIA) • На ній засновані системи і правила оцінки діамантів більшості провідних міжнародних організацій і гемологічних лабораторій, що займаються цими питаннями. До таких систем і правил в першу чергу відносяться правила CIBJO, ІDС і SCAN. D. N. *).
CIBJO Міжнародна конфедерація з ювелірних каменів, виробів зі срібла, алмазів і перлів, IDC Міжнародна Алмазна Рада, SCAN. D. N. – Комітет із Скандинавської Алмазної номенклатури.

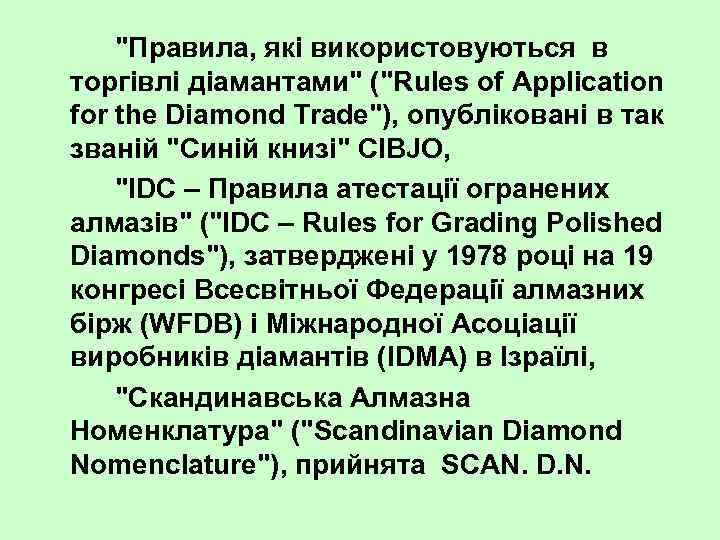

"Правила, які використовуються в торгівлі діамантами" ("Rules of Application for the Diamond Trade"), опубліковані в так званій "Синій книзі" CIBJO, "ІDС – Правила атестації огранених алмазів" ("IDC – Rules for Grading Polished Diamonds"), затверджені у 1978 році на 19 конгресі Всесвітньої Федерації алмазних бірж (WFDB) і Міжнародної Асоціації виробників діамантів (IDMA) в Ізраїлі, "Скандинавська Алмазна Номенклатура" ("Scandinavian Diamond Nomenclature"), прийнята SCAN. D. N.
Усі класифікції відрізняються за використанням номенклатури і методів тестування діамантів, але не мають особливих суперечностей і тому, провівши оцінку діаманта за однією з цих систем, можна перейти до іншої системи. В Україні класифікування діамантів до недавнього часу виконували в основному за технічними умовами ТУ 25 07. 1319 77, що діяли як нормативний документ у колишньому СРСР. Нині термін дії цього документа закінчився.

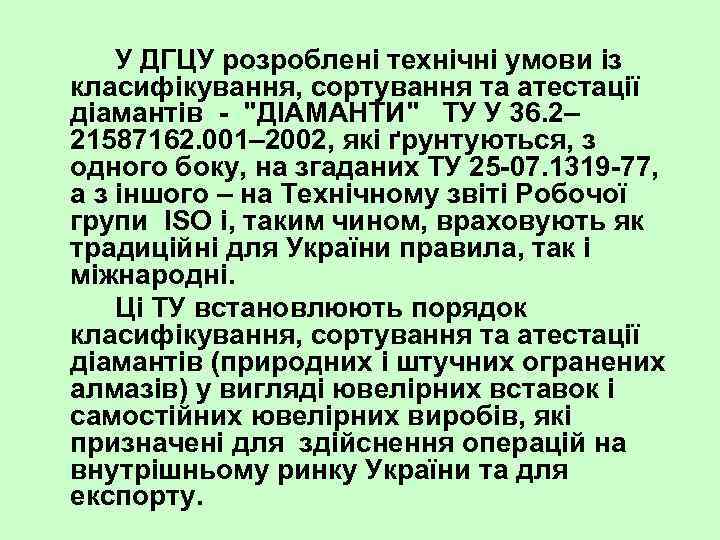

У ДГЦУ розроблені технічні умови із класифікування, сортування та атестації діамантів "ДІАМАНТИ" ТУ У 36. 2– 21587162. 001– 2002, які ґрунтуються, з одного боку, на згаданих ТУ 25 07. 1319 77, а з іншого – на Технічному звіті Робочої групи ISO і, таким чином, враховують як традиційні для України правила, так і міжнародні. Ці ТУ встановлюють порядок класифікування, сортування та атестації діамантів (природних і штучних огранених алмазів) у вигляді ювелірних вставок і самостійних ювелірних виробів, які призначені для здійснення операцій на внутрішньому ринку України та для експорту.

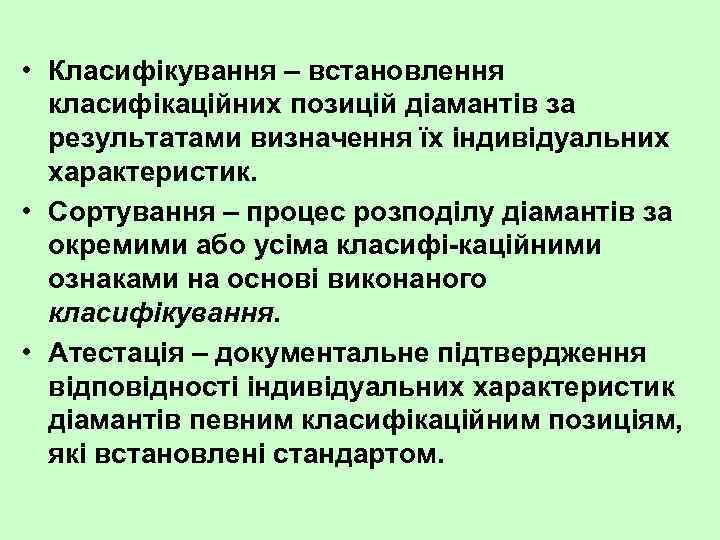

• Класифікування – встановлення класифікаційних позицій діамантів за результатами визначення їх індивідуальних характеристик. • Сортування – процес розподілу діамантів за окремими або усіма класифі каційними ознаками на основі виконаного класифікування. • Атестація – документальне підтвердження відповідності індивідуальних характеристик діамантів певним класифікаційним позиціям, які встановлені стандартом.

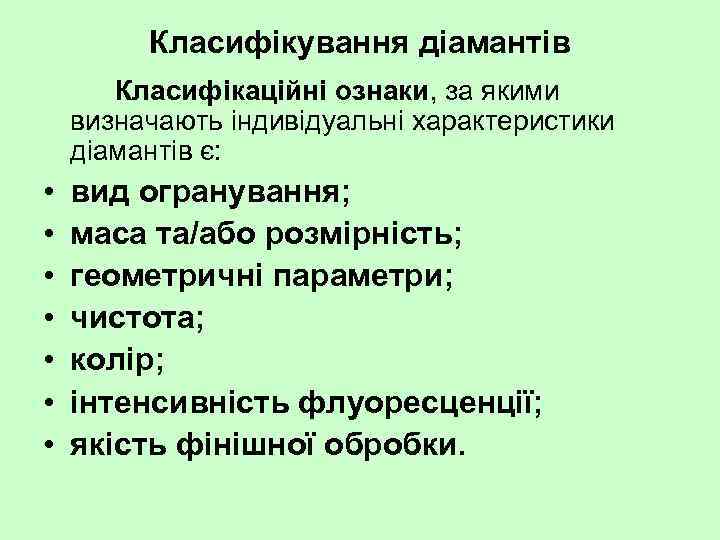

Класифікування діамантів Класифікаційні ознаки, за якими визначають індивідуальні характеристики діамантів є: • • вид огранування; маса та/або розмірність; геометричні параметри; чистота; колір; інтенсивність флуоресценції; якість фінішної обробки.

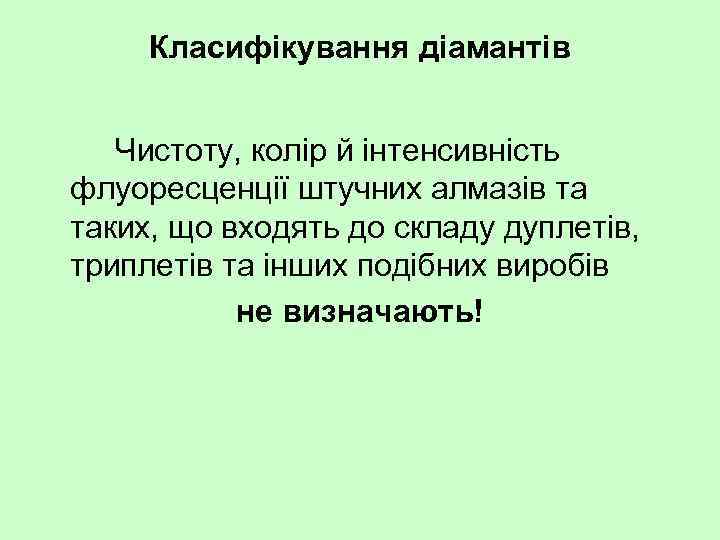

Класифікування діамантів Чистоту, колір й інтенсивність флуоресценції штучних алмазів та таких, що входять до складу дуплетів, триплетів та інших подібних виробів не визначають!

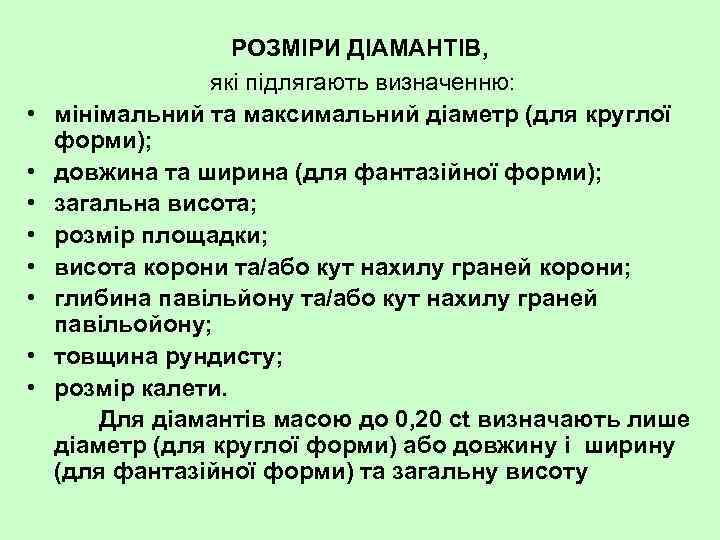

• • РОЗМІРИ ДІАМАНТІВ, які підлягають визначенню: мінімальний та максимальний діаметр (для круглої форми); довжина та ширина (для фантазійної форми); загальна висота; розмір площадки; висота корони та/або кут нахилу граней корони; глибина павільйону та/або кут нахилу граней павільойону; товщина рундисту; розмір калети. Для діамантів масою до 0, 20 ct визначають лише діаметр (для круглої форми) або довжину і ширину (для фантазійної форми) та загальну висоту

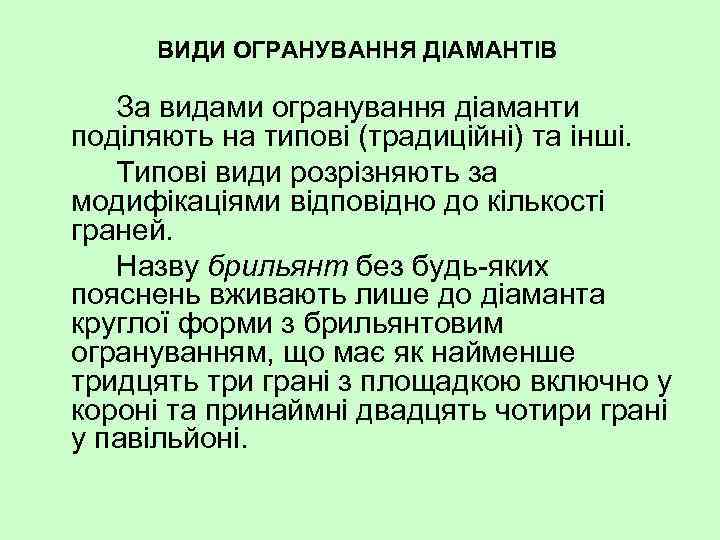

ВИДИ ОГРАНУВАННЯ ДІАМАНТІВ За видами огранування діаманти поділяють на типові (традиційні) та інші. Типові види розрізняють за модифікаціями відповідно до кількості граней. Назву брильянт без будь яких пояснень вживають лише до діаманта круглої форми з брильянтовим огрануванням, що має як найменше тридцять три грані з площадкою включно у короні та принаймні двадцять чотири грані у павільйоні.

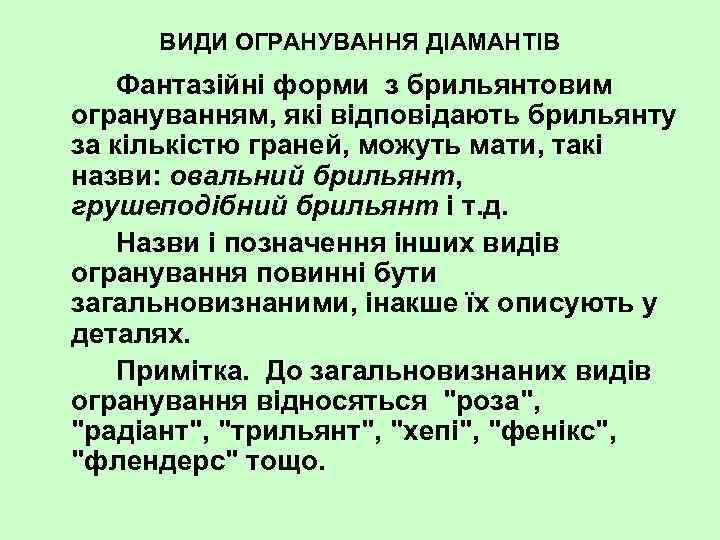

ВИДИ ОГРАНУВАННЯ ДІАМАНТІВ Фантазійні форми з брильянтовим огрануванням, які відповідають брильянту за кількістю граней, можуть мати, такі назви: овальний брильянт, грушеподібний брильянт і т. д. Назви і позначення інших видів огранування повинні бути загальновизнаними, інакше їх описують у деталях. Примітка. До загальновизнаних видів огранування відносяться "роза", "радіант", "трильянт", "хепі", "фенікс", "флендерс" тощо.

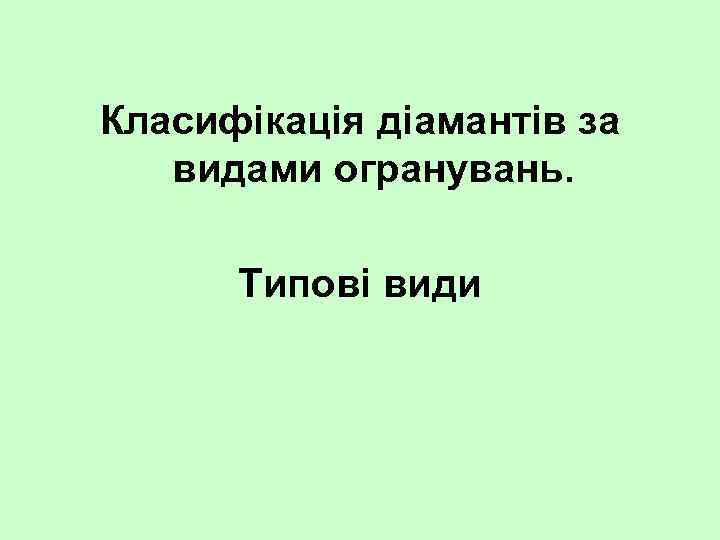

Класифікація діамантів за видами огранувань. Типові види

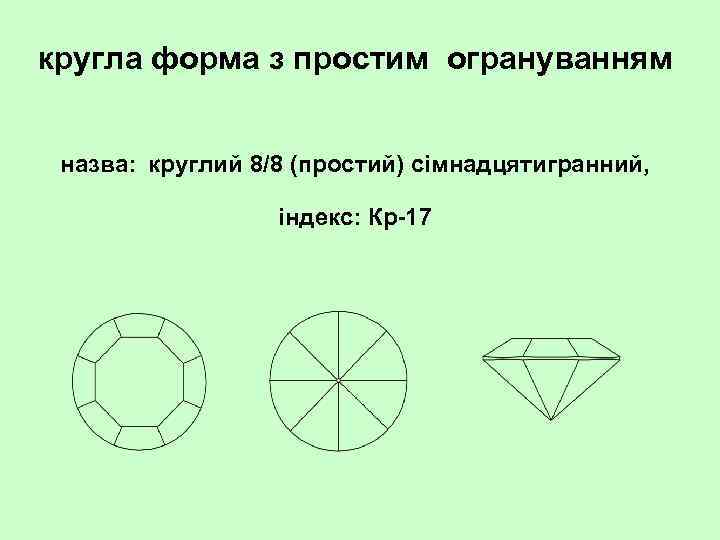

кругла форма з простим огрануванням назва: круглий 8/8 (простий) сімнадцятигранний, індекс: Кр 17

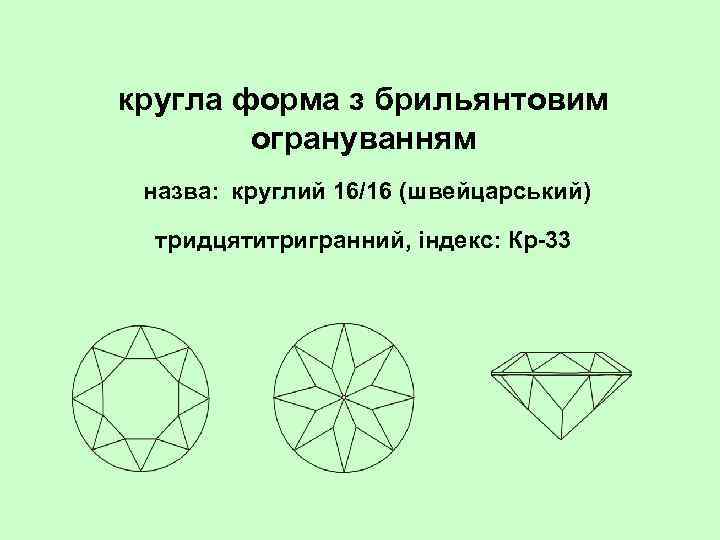

кругла форма з брильянтовим огрануванням назва: круглий 16/16 (швейцарський) тридцятитригранний, індекс: Кр 33
кругла форма з брильянтовим огрануванням Назва: круглий 32/24 (брильянт): п’ятдесятисемигранний (з точковою калетою), індекс: Кр 57 п’ятдесятивосьмигранний (з калетою у вигляді грані), індекс: Кр 58
фантазійні форми з брильянтовим огрануванням назва: маркіз сорокадев’ятигранний, індекс: М 49 п’ятдесятитригранний, індекс: М 53 п’ятдесятип’ятигранний, індекс: М 55 п’ятдесятисемигранний, індекс: М 57
фантазійні форми з брильянтовим огрануванням назва: груша п’ятдесятигранна, індекс: Г 50 п’ятдесятидвогранна, індекс: Г 52 п’ятдесятичотиригранна, індекс: Г 54 п’ятдесятишестигранна, індекс: Г 56 п’ятдесятисемигранна, індекс: Г 57
фантазійні форми з брильянтовим огрануванням назва: овал п’ятдесятитригранний, індекс: О 53 п’ятдесятип’ятигранний, індекс: О 55 п’ятдесятисемигранний, індекс: О 57

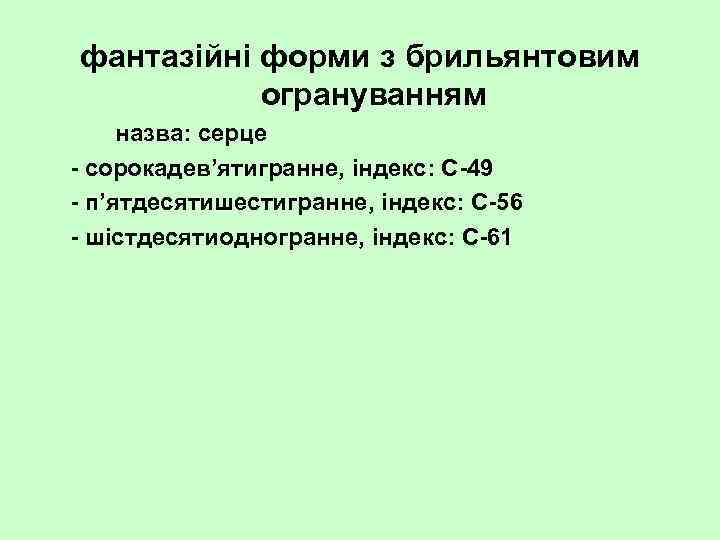

фантазійні форми з брильянтовим огрануванням назва: серце сорокадев’ятигранне, індекс: С 49 п’ятдесятишестигранне, індекс: С 56 шістдесятиодногранне, індекс: С 61
Фантазійні форми із східчастим огрануванням назва: «смарагд» п’ятдесятисемигранний, індекс: См 57
Фантазійні форми із східчастим огрануванням назва: багет прямокутний двадцятип’ятигранний, індекс: Бп 25
Фантазійні форми зі змішаним огрануванням назва: принцеса сорокадев’ятигранна, індекс: Пр 49 п’ятдесятисемигранний, індекс: Пр 57 шістдесятип’ятигранна, індекс: Пр 65 сімдесятитригранна, індекс: Пр 73

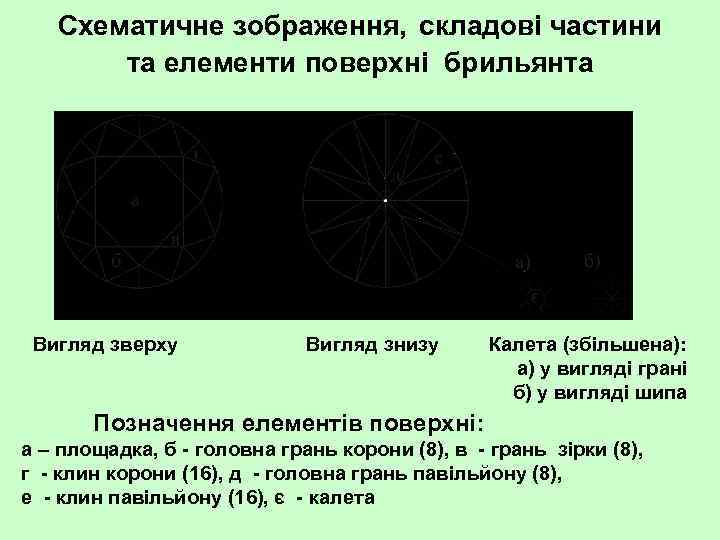

Схематичне зображення, складові частини та елементи поверхні брильянта Вигляд зверху Вигляд знизу Калета (збільшена): а) у вигляді грані б) у вигляді шипа Позначення елементів поверхні: а – площадка, б головна грань корони (8), в грань зірки (8), г клин корони (16), д головна грань павільйону (8), е клин павільйону (16), є калета

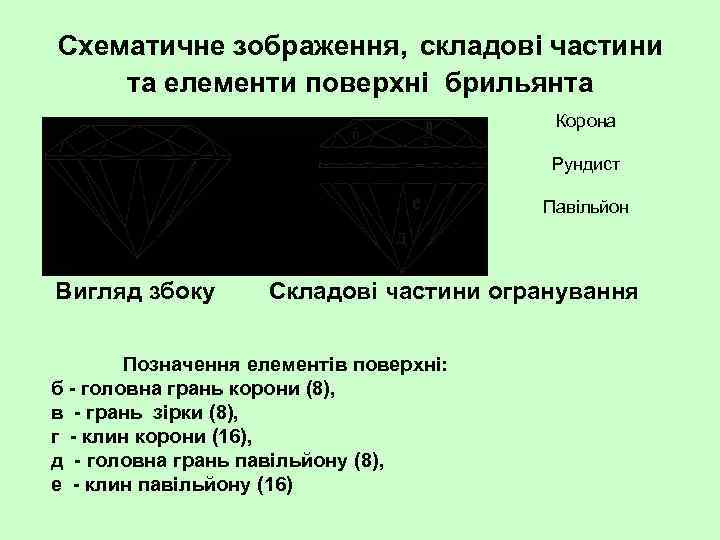

Схематичне зображення, складові частини та елементи поверхні брильянта Корона Рундист Павільйон Вигляд збоку Складові частини огранування Позначення елементів поверхні: б головна грань корони (8), в грань зірки (8), г клин корони (16), д головна грань павільйону (8), е клин павільйону (16)

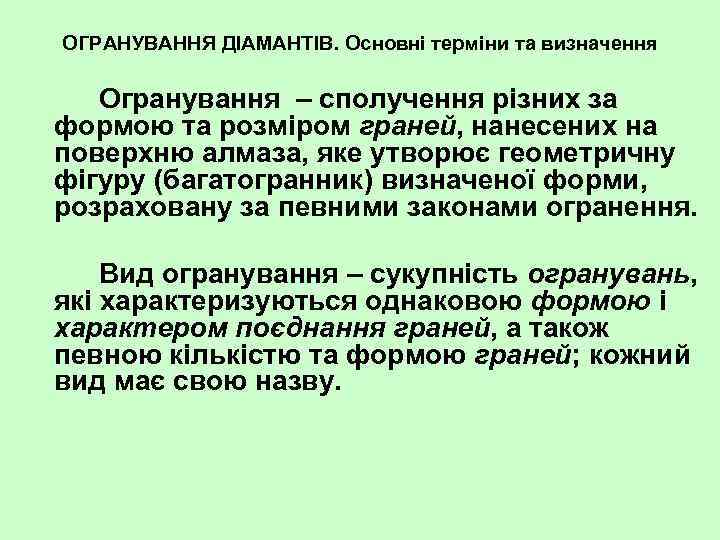

ОГРАНУВАННЯ ДІАМАНТІВ. Основні терміни та визначення Огранування – сполучення різних за формою та розміром граней, нанесених на поверхню алмаза, яке утворює геометричну фігуру (багатогранник) визначеної форми, розраховану за певними законами огранення. Вид огранування – сукупність огранувань, які характеризуються однаковою формою і характером поєднання граней, а також певною кількістю та формою граней; кожний вид має свою назву.

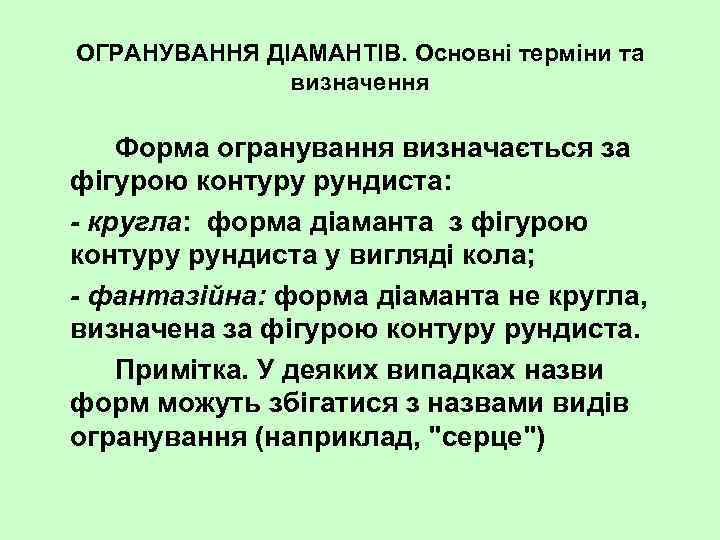

ОГРАНУВАННЯ ДІАМАНТІВ. Основні терміни та визначення Форма огранування визначається за фігурою контуру рундиста: - кругла: форма діаманта з фігурою контуру рундиста у вигляді кола; - фантазійна: форма діаманта не кругла, визначена за фігурою контуру рундиста. Примітка. У деяких випадках назви форм можуть збігатися з назвами видів огранування (наприклад, "серце")

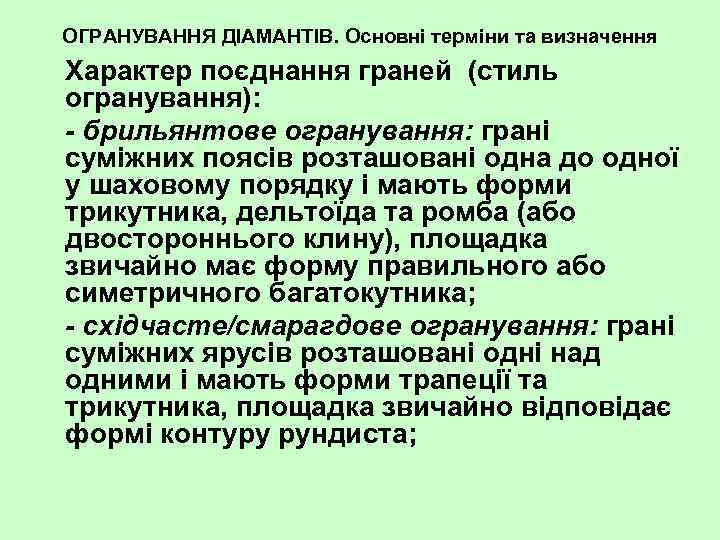

ОГРАНУВАННЯ ДІАМАНТІВ. Основні терміни та визначення Характер поєднання граней (стиль огранування): - брильянтове огранування: грані суміжних поясів розташовані одна до одної у шаховому порядку і мають форми трикутника, дельтоїда та ромба (або двостороннього клину), площадка звичайно має форму правильного або симетричного багатокутника; - східчасте/смарагдове огранування: грані суміжних ярусів розташовані одні над одними і мають форми трапеції та трикутника, площадка звичайно відповідає формі контуру рундиста;

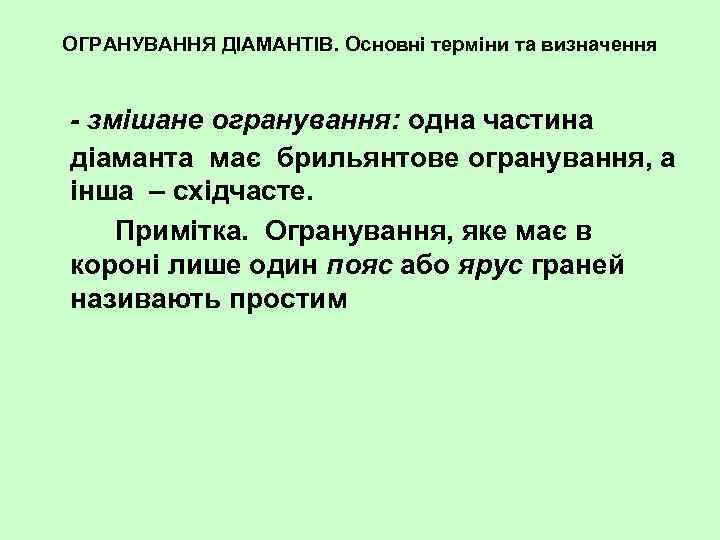

ОГРАНУВАННЯ ДІАМАНТІВ. Основні терміни та визначення - змішане огранування: одна частина діаманта має брильянтове огранування, а інша – східчасте. Примітка. Огранування, яке має в короні лише один пояс або ярус граней називають простим

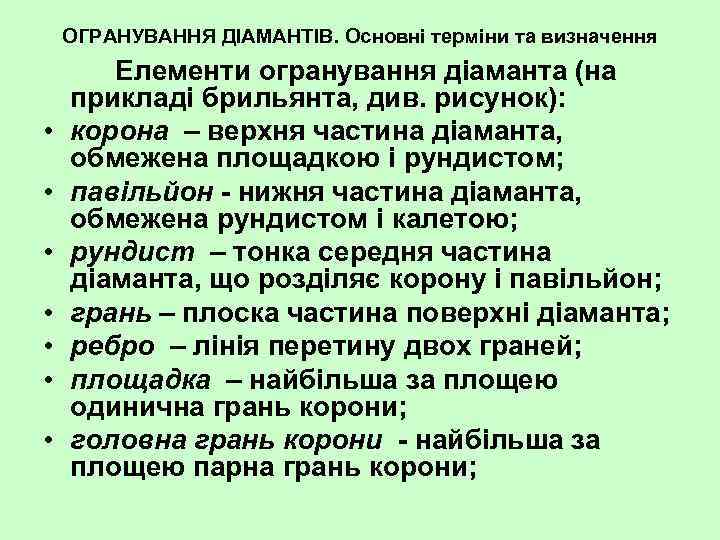

ОГРАНУВАННЯ ДІАМАНТІВ. Основні терміни та визначення • • Елементи огранування діаманта (на прикладі брильянта, див. рисунок): корона – верхня частина діаманта, обмежена площадкою і рундистом; павільйон нижня частина діаманта, обмежена рундистом і калетою; рундист – тонка середня частина діаманта, що розділяє корону і павільйон; грань – плоска частина поверхні діаманта; ребро – лінія перетину двох граней; площадка – найбільша за площею одинична грань корони; головна грань корони найбільша за площею парна грань корони;

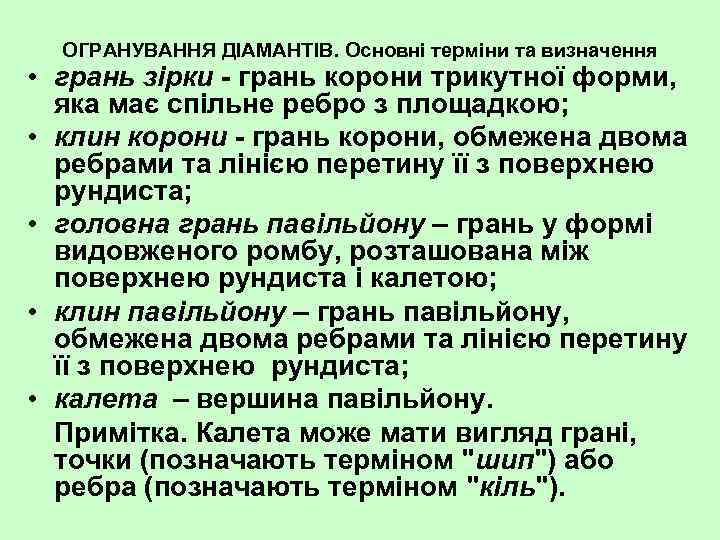

ОГРАНУВАННЯ ДІАМАНТІВ. Основні терміни та визначення • грань зірки грань корони трикутної форми, яка має спільне ребро з площадкою; • клин корони грань корони, обмежена двома ребрами та лінією перетину її з поверхнею рундиста; • головна грань павільйону – грань у формі видовженого ромбу, розташована між поверхнею рундиста і калетою; • клин павільйону – грань павільйону, обмежена двома ребрами та лінією перетину її з поверхнею рундиста; • калета – вершина павільйону. Примітка. Калета може мати вигляд грані, точки (позначають терміном "шип") або ребра (позначають терміном "кіль").

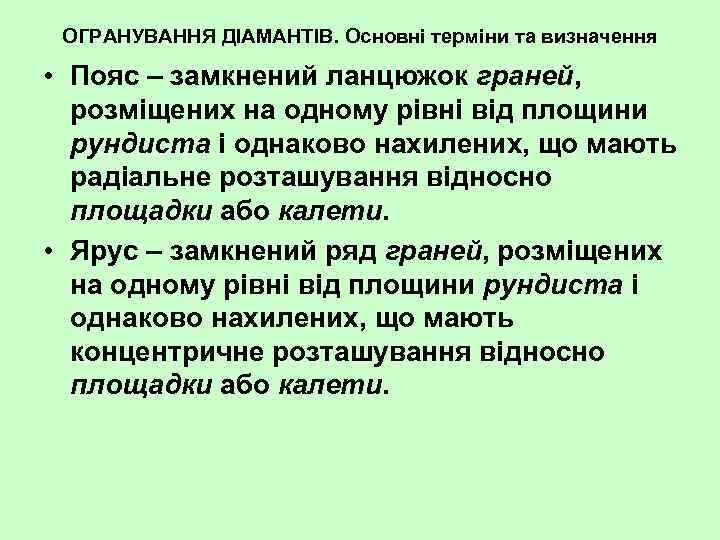

ОГРАНУВАННЯ ДІАМАНТІВ. Основні терміни та визначення • Пояс – замкнений ланцюжок граней, розміщених на одному рівні від площини рундиста і однаково нахилених, що мають радіальне розташування відносно площадки або калети. • Ярус – замкнений ряд граней, розміщених на одному рівні від площини рундиста і однаково нахилених, що мають концентричне розташування відносно площадки або калети.

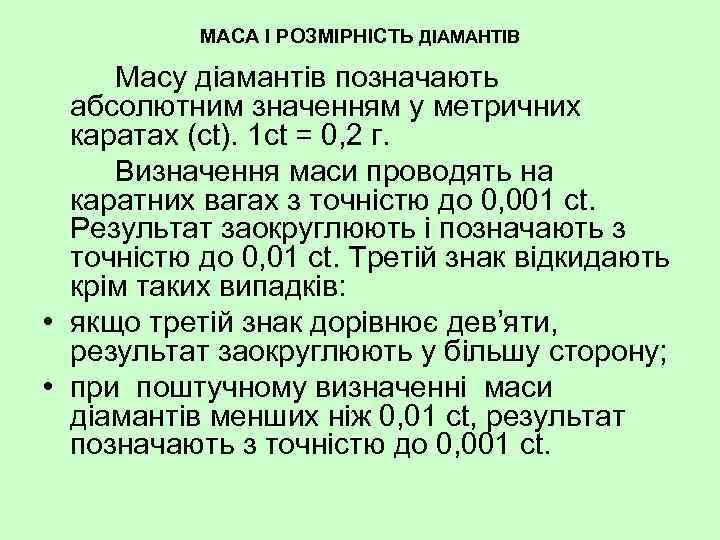

МАСА І РОЗМІРНІСТЬ ДІАМАНТІВ Масу діамантів позначають абсолютним значенням у метричних каратах (ct). 1 ct = 0, 2 г. Визначення маси проводять на каратних вагах з точністю до 0, 001 ct. Результат заокруглюють і позначають з точністю до 0, 01 ct. Третій знак відкидають крім таких випадків: • якщо третій знак дорівнює дев’яти, результат заокруглюють у більшу сторону; • при поштучному визначенні маси діамантів менших ніж 0, 01 ct, результат позначають з точністю до 0, 001 ct.

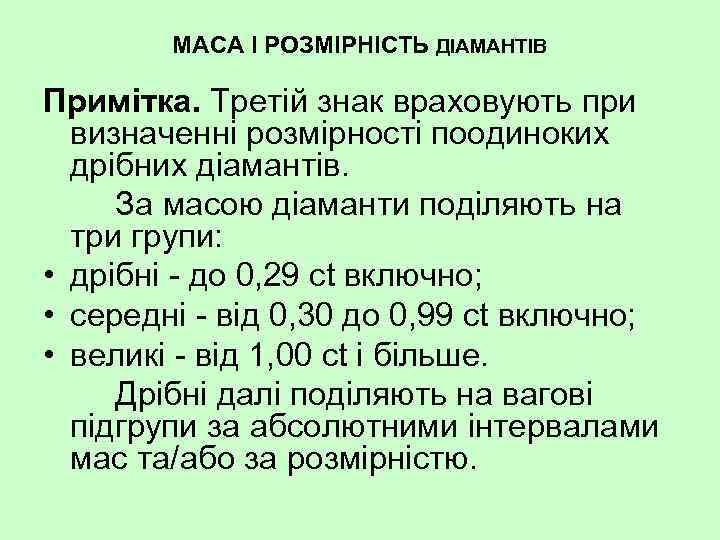

МАСА І РОЗМІРНІСТЬ ДІАМАНТІВ Примітка. Третій знак враховують при визначенні розмірності поодиноких дрібних діамантів. За масою діаманти поділяють на три групи: • дрібні до 0, 29 ct включно; • середні від 0, 30 до 0, 99 ct включно; • великі від 1, 00 ct і більше. Дрібні далі поділяють на вагові підгрупи за абсолютними інтервалами мас та/або за розмірністю.

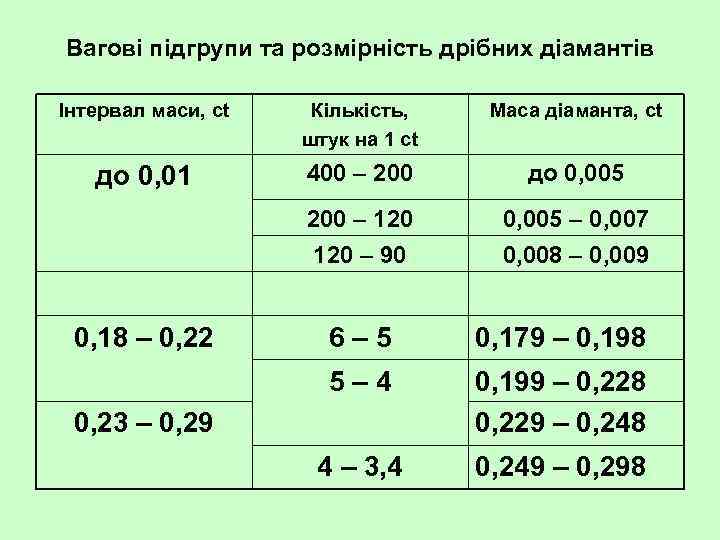

Вагові підгрупи та розмірність дрібних діамантів Інтервал маси, ct Кількість, штук на 1 ct Маса діаманта, ct до 0, 01 400 – 200 до 0, 005 200 – 120 0, 005 – 0, 007 120 – 90 0, 008 – 0, 009 0, 18 – 0, 22 6– 5 0, 179 – 0, 198 5– 4 0, 199 – 0, 228 0, 229 – 0, 248 4 – 3, 4 0, 249 – 0, 298 0, 23 – 0, 29

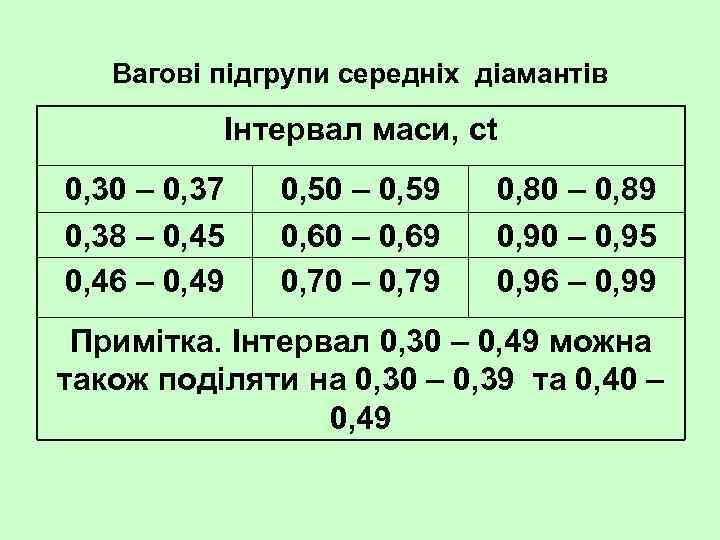

Вагові підгрупи середніх діамантів Інтервал маси, ct 0, 30 – 0, 37 0, 38 – 0, 45 0, 46 – 0, 49 0, 50 – 0, 59 0, 60 – 0, 69 0, 70 – 0, 79 0, 80 – 0, 89 0, 90 – 0, 95 0, 96 – 0, 99 Примітка. Інтервал 0, 30 – 0, 49 можна також поділяти на 0, 30 – 0, 39 та 0, 40 – 0, 49

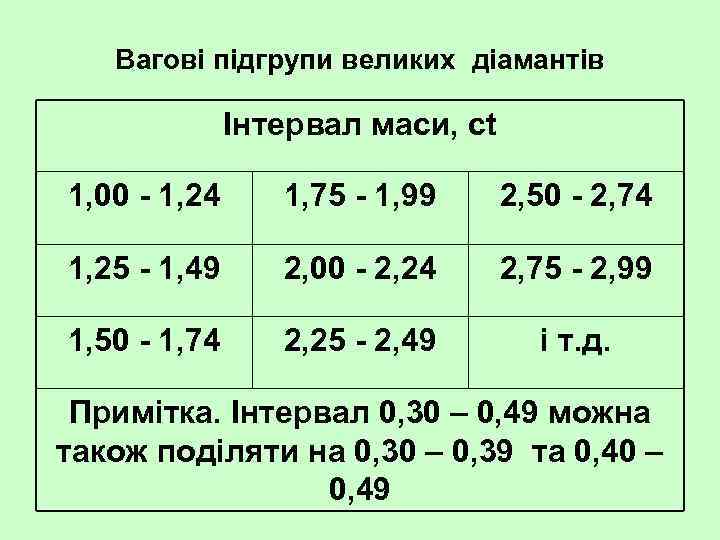

Вагові підгрупи великих діамантів Інтервал маси, ct 1, 00 1, 24 1, 75 1, 99 2, 50 2, 74 1, 25 1, 49 2, 00 2, 24 2, 75 2, 99 1, 50 1, 74 2, 25 2, 49 і т. д. Примітка. Інтервал 0, 30 – 0, 49 можна також поділяти на 0, 30 – 0, 39 та 0, 40 – 0, 49

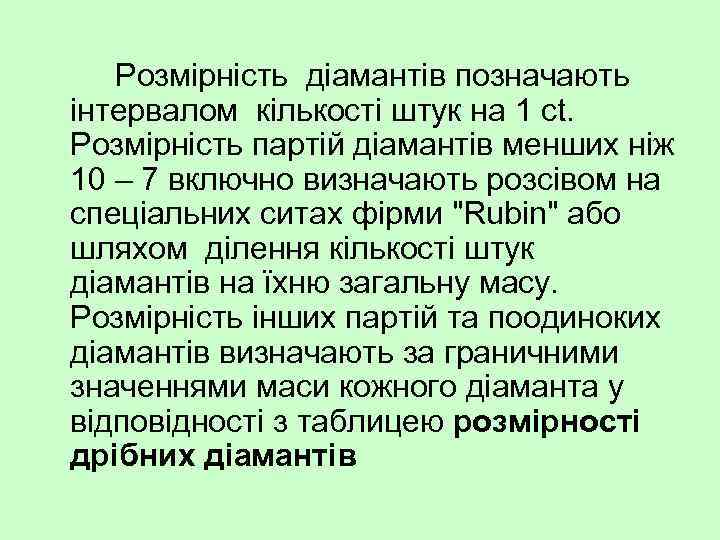

Розмірність діамантів позначають інтервалом кількості штук на 1 ct. Розмірність партій діамантів менших ніж 10 – 7 включно визначають розсівом на спеціальних ситах фірми "Rubin" або шляхом ділення кількості штук діамантів на їхню загальну масу. Розмірність інших партій та поодиноких діамантів визначають за граничними значеннями маси кожного діаманта у відповідності з таблицею розмірності дрібних діамантів

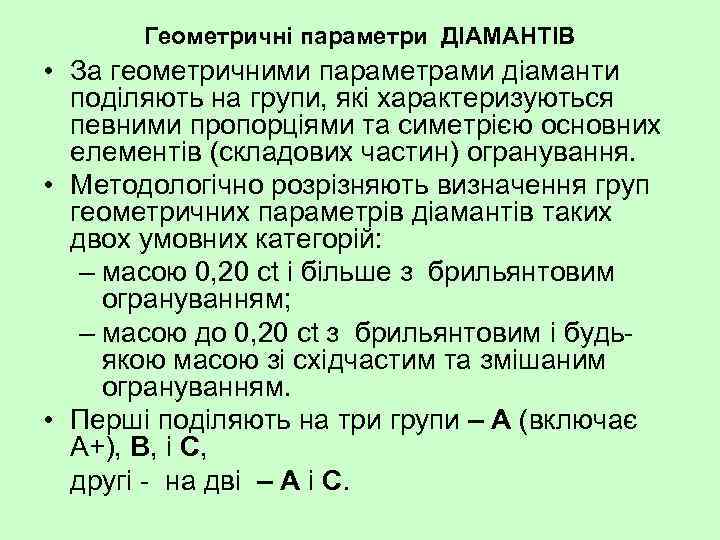

Геометричні параметри ДІАМАНТІВ • За геометричними параметрами діаманти поділяють на групи, які характеризуються певними пропорціями та симетрією основних елементів (складових частин) огранування. • Методологічно розрізняють визначення груп геометричних параметрів діамантів таких двох умовних категорій: – масою 0, 20 ct і більше з брильянтовим огрануванням; – масою до 0, 20 ct з брильянтовим і будь якою масою зі східчастим та змішаним огрануванням. • Перші поділяють на три групи – А (включає А+), В, і С, другі на дві – А і С.

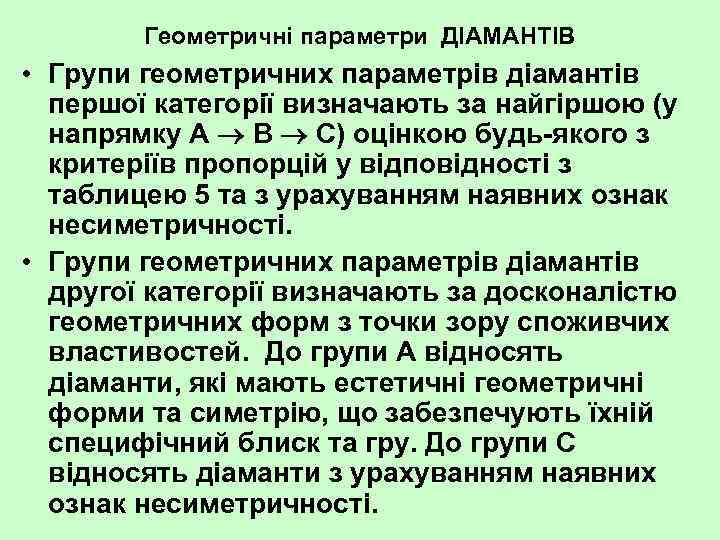

Геометричні параметри ДІАМАНТІВ • Групи геометричних параметрів діамантів першої категорії визначають за найгіршою (у напрямку А В С) оцінкою будь якого з критеріїв пропорцій у відповідності з таблицею 5 та з урахуванням наявних ознак несиметричності. • Групи геометричних параметрів діамантів другої категорії визначають за досконалістю геометричних форм з точки зору споживчих властивостей. До групи А відносять діаманти, які мають естетичні геометричні форми та симетрію, що забезпечують їхній специфічний блиск та гру. До групи С відносять діаманти з урахуванням наявних ознак несиметричності.
Геометричні параметри ДІАМАНТІВ • Групи геометричних параметрів діамантів першої категорії визначають за найгіршою (у напрямку А В С) оцінкою будь якого з критеріїв пропорцій у відповідності з таблицею 5 та з урахуванням наявних ознак несиметричності. • Групи геометричних параметрів діамантів другої категорії визначають за досконалістю геометричних форм з точки зору споживчих властивостей. До групи А відносять діаманти, які мають естетичні геометричні форми та симетрію, що забезпечують їхній специфічний блиск та гру. До групи С відносять діаманти з урахуванням наявних ознак несиметричності.

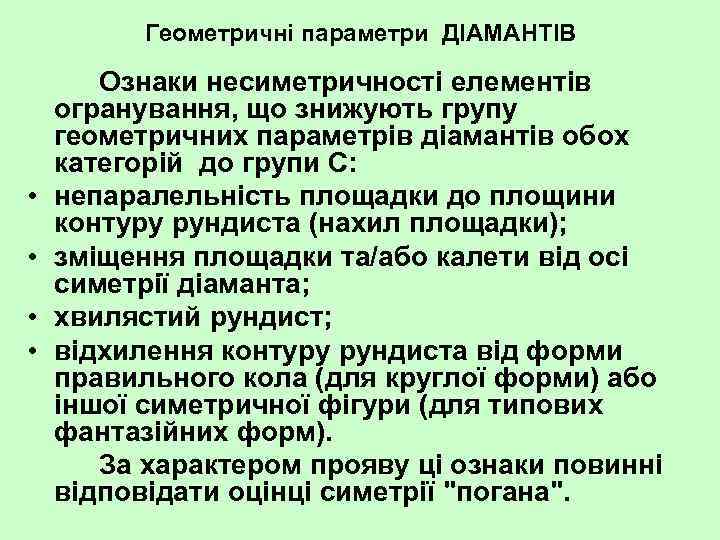

Геометричні параметри ДІАМАНТІВ • • Ознаки несиметричності елементів огранування, що знижують групу геометричних параметрів діамантів обох категорій до групи С: непаралельність площадки до площини контуру рундиста (нахил площадки); зміщення площадки та/або калети від осі симетрії діаманта; хвилястий рундист; відхилення контуру рундиста від форми правильного кола (для круглої форми) або іншої симетричної фігури (для типових фантазійних форм). За характером прояву ці ознаки повинні відповідати оцінці симетрії "погана".

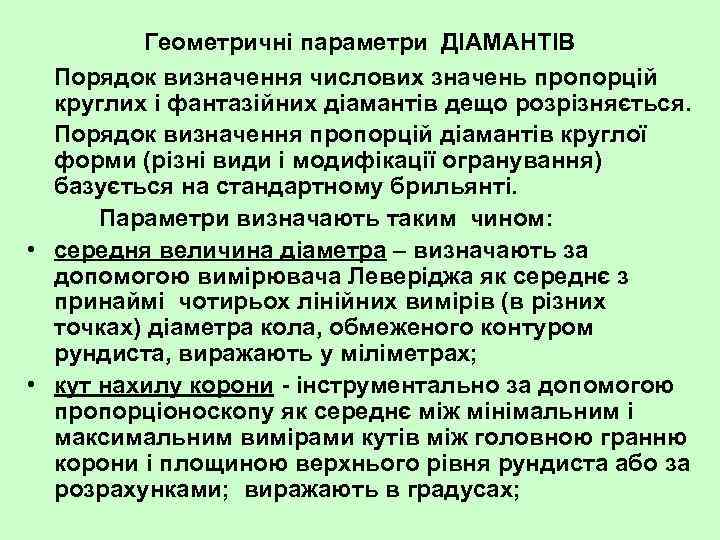

Геометричні параметри ДІАМАНТІВ Порядок визначення числових значень пропорцій круглих і фантазійних діамантів дещо розрізняється. Порядок визначення пропорцій діамантів круглої форми (різні види і модифікації огранування) базується на стандартному брильянті. Параметри визначають таким чином: • середня величина діаметра – визначають за допомогою вимірювача Леверіджа як середнє з принаймі чотирьох лінійних вимірів (в різних точках) діаметра кола, обмеженого контуром рундиста, виражають у міліметрах; • кут нахилу корони інструментально за допомогою пропорціоноскопу як середнє між мінімальним і максимальним вимірами кутів між головною гранню корони і площиною верхнього рівня рундиста або за розрахунками; виражають в градусах;

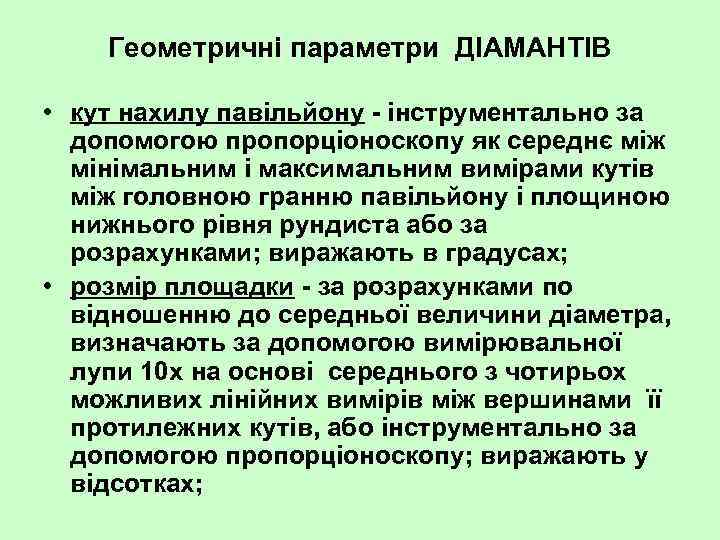

Геометричні параметри ДІАМАНТІВ • кут нахилу павільйону інструментально за допомогою пропорціоноскопу як середнє між мінімальним і максимальним вимірами кутів між головною гранню павільйону і площиною нижнього рівня рундиста або за розрахунками; виражають в градусах; • розмір площадки за розрахунками по відношенню до середньої величини діаметра, визначають за допомогою вимірювальної лупи 10 х на основі середнього з чотирьох можливих лінійних вимірів між вершинами її протилежних кутів, або інструментально за допомогою пропорціоноскопу; виражають у відсотках;

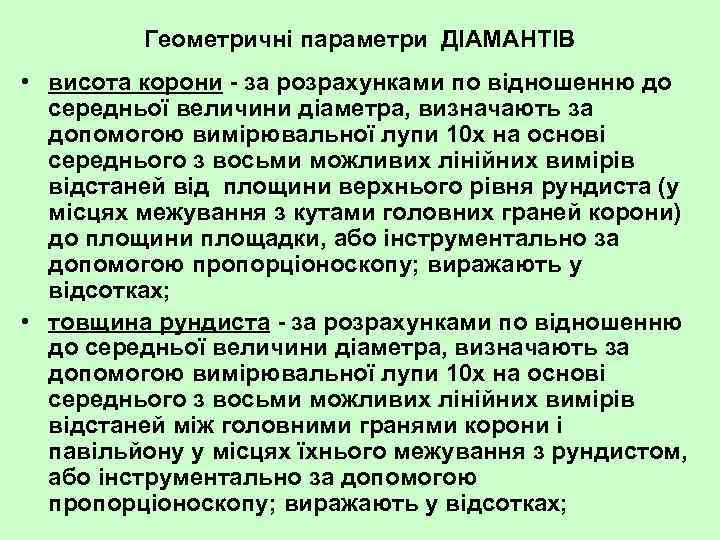

Геометричні параметри ДІАМАНТІВ • висота корони за розрахунками по відношенню до середньої величини діаметра, визначають за допомогою вимірювальної лупи 10 х на основі середнього з восьми можливих лінійних вимірів відстаней від площини верхнього рівня рундиста (у місцях межування з кутами головних граней корони) до площини площадки, або інструментально за допомогою пропорціоноскопу; виражають у відсотках; • товщина рундиста за розрахунками по відношенню до середньої величини діаметра, визначають за допомогою вимірювальної лупи 10 х на основі середнього з восьми можливих лінійних вимірів відстаней між головними гранями корони і павільйону у місцях їхнього межування з рундистом, або інструментально за допомогою пропорціоноскопу; виражають у відсотках;

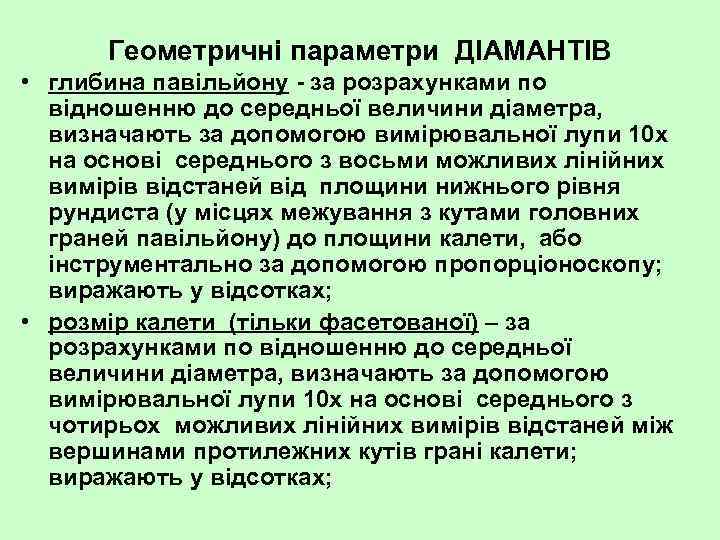

Геометричні параметри ДІАМАНТІВ • глибина павільйону за розрахунками по відношенню до середньої величини діаметра, визначають за допомогою вимірювальної лупи 10 х на основі середнього з восьми можливих лінійних вимірів відстаней від площини нижнього рівня рундиста (у місцях межування з кутами головних граней павільйону) до площини калети, або інструментально за допомогою пропорціоноскопу; виражають у відсотках; • розмір калети (тільки фасетованої) – за розрахунками по відношенню до середньої величини діаметра, визначають за допомогою вимірювальної лупи 10 х на основі середнього з чотирьох можливих лінійних вимірів відстаней між вершинами протилежних кутів грані калети; виражають у відсотках;

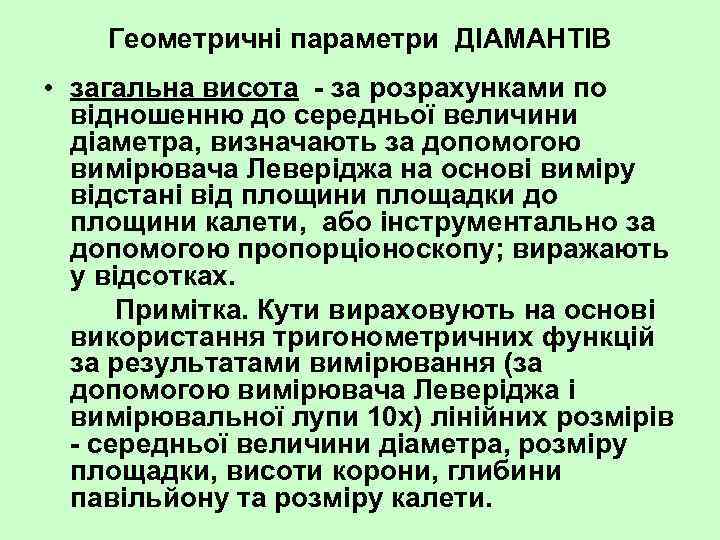

Геометричні параметри ДІАМАНТІВ • загальна висота за розрахунками по відношенню до середньої величини діаметра, визначають за допомогою вимірювача Леверіджа на основі виміру відстані від площини площадки до площини калети, або інструментально за допомогою пропорціоноскопу; виражають у відсотках. Примітка. Кути вираховують на основі використання тригонометричних функцій за результатами вимірювання (за допомогою вимірювача Леверіджа і вимірювальної лупи 10 х) лінійних розмірів середньої величини діаметра, розміру площадки, висоти корони, глибини павільйону та розміру калети.

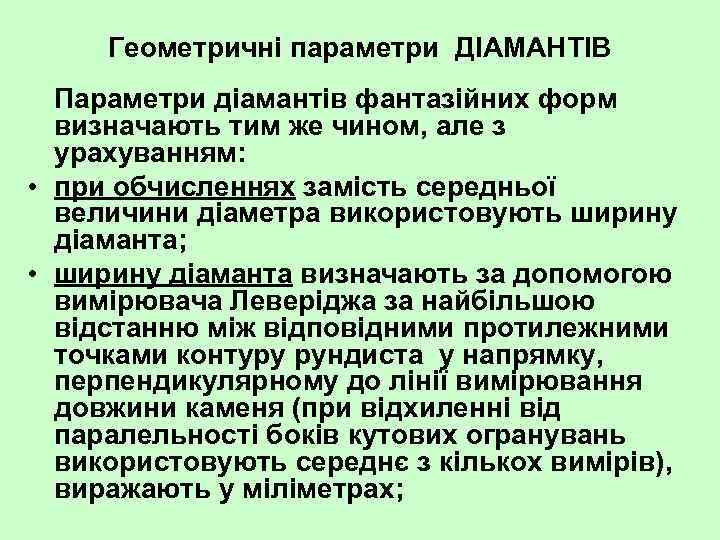

Геометричні параметри ДІАМАНТІВ Параметри діамантів фантазійних форм визначають тим же чином, але з урахуванням: • при обчисленнях замість середньої величини діаметра використовують ширину діаманта; • ширину діаманта визначають за допомогою вимірювача Леверіджа за найбільшою відстанню між відповідними протилежними точками контуру рундиста у напрямку, перпендикулярному до лінії вимірювання довжини каменя (при відхиленні від паралельності боків кутових огранувань використовують середнє з кількох вимірів), виражають у міліметрах;

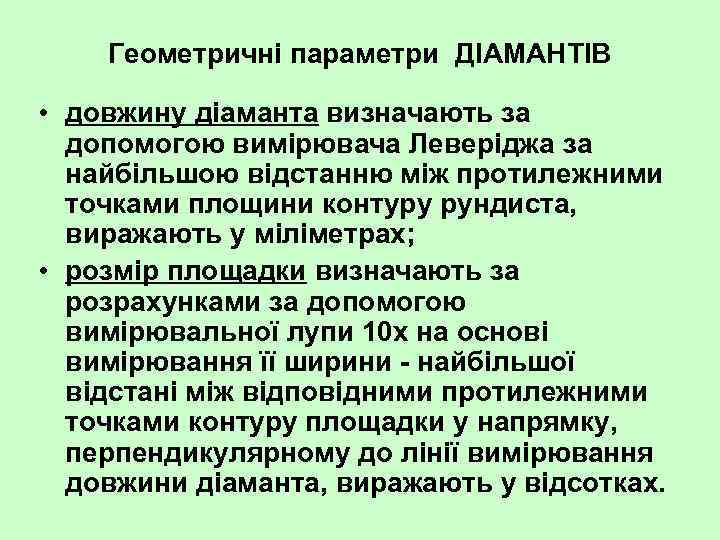

Геометричні параметри ДІАМАНТІВ • довжину діаманта визначають за допомогою вимірювача Леверіджа за найбільшою відстанню між протилежними точками площини контуру рундиста, виражають у міліметрах; • розмір площадки визначають за розрахунками за допомогою вимірювальної лупи 10 х на основі вимірювання її ширини найбільшої відстані між відповідними протилежними точками контуру площадки у напрямку, перпендикулярному до лінії вимірювання довжини діаманта, виражають у відсотках.
Геометричні параметри ДІАМАНТІВ Вимоги до точності вимірювань і розрахунків: лінійні розміри з точністю 0, 02 мм; співвідношення з точністю 0, 5% (розмір площадки – 1%); кути з точністю 0, 5 ; останній знак при розрахунках заокруглюють за арифметичними правилами.
Основні розміри елементів огранування брильянта
ГЕОМЕТРИЧНІ ПАРАМЕТРИ. Основні терміни та визначення • Пропорції – співвідношення між розмірами елементів огранування. • Симетрія огранування – рівність між відповідними гранями, ребрами і кутами, що повторюються у огрануванні, та правильність розміщення цих та інших елементів огранування до відповідних осей симетрії. • Вісь симетрії діаманта – уявна пряма, яка проходить перпендикулярно до площадки через її центр.

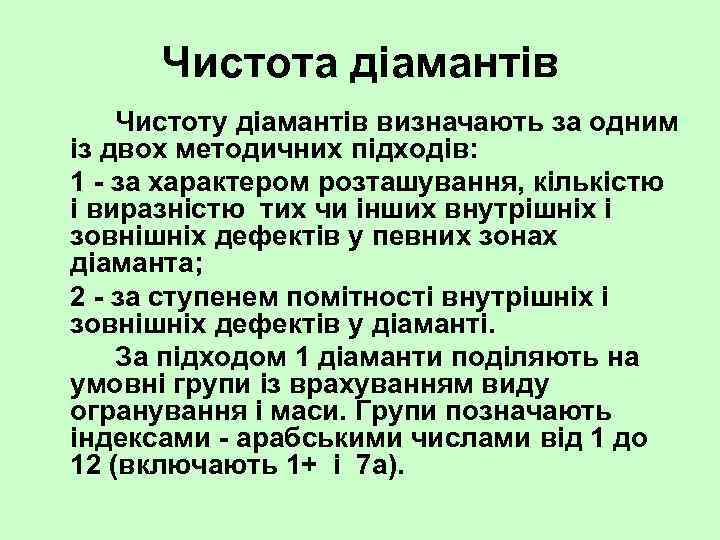

Чистота діамантів Чистоту діамантів визначають за одним із двох методичних підходів: 1 за характером розташування, кількістю і виразністю тих чи інших внутрішніх і зовнішніх дефектів у певних зонах діаманта; 2 за ступенем помітності внутрішніх і зовнішніх дефектів у діаманті. За підходом 1 діаманти поділяють на умовні групи із врахуванням виду огранування і маси. Групи позначають індексами арабськими числами від 1 до 12 (включають 1+ і 7 а).

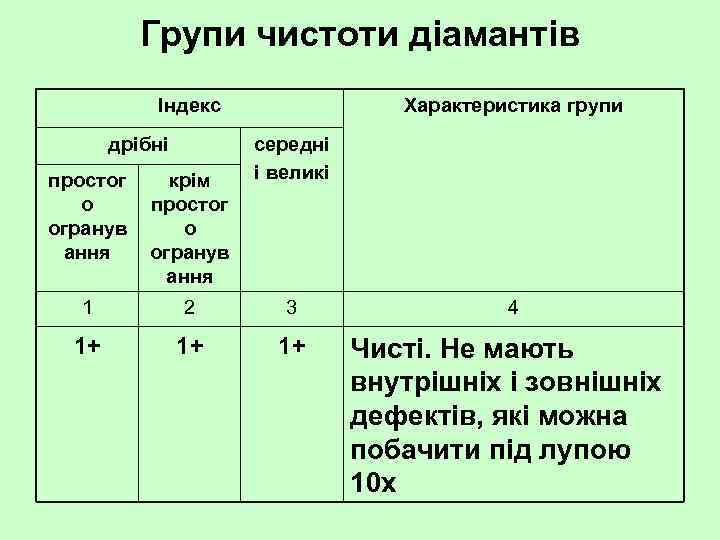

Групи чистоти діамантів Індекс дрібні Характеристика групи середні і великі простог о огранув ання крім простог о огранув ання 1 2 3 1+ 1+ 1+ 4 Чисті. Не мають внутрішніх і зовнішніх дефектів, які можна побачити під лупою 10 х
Групи чистоти діамантів 1 2 3 1 1 1 4 Внутрішньо чисті. Не мають внутрішніх дефектів та мають зовнішні дефекти, які можна побачити під лупою 10 х

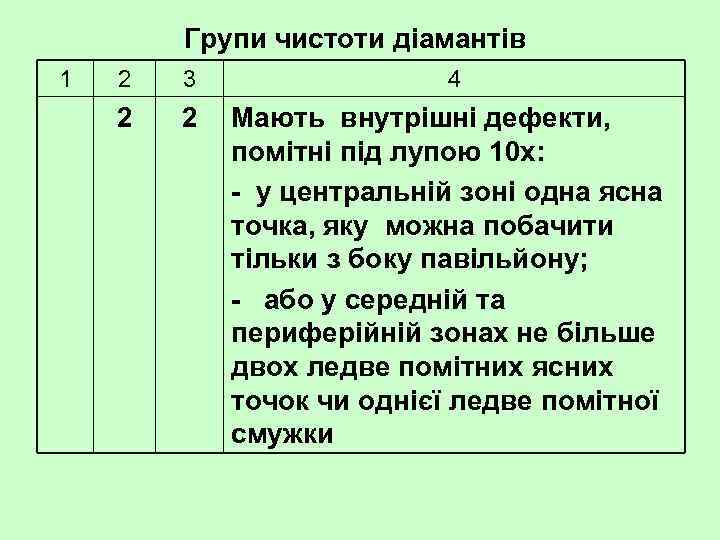

Групи чистоти діамантів 1 2 3 2 2 4 Мають внутрішні дефекти, помітні під лупою 10 х: у центральній зоні одна ясна точка, яку можна побачити тільки з боку павільйону; або у середній та периферійній зонах не більше двох ледве помітних ясних точок чи однієї ледве помітної смужки

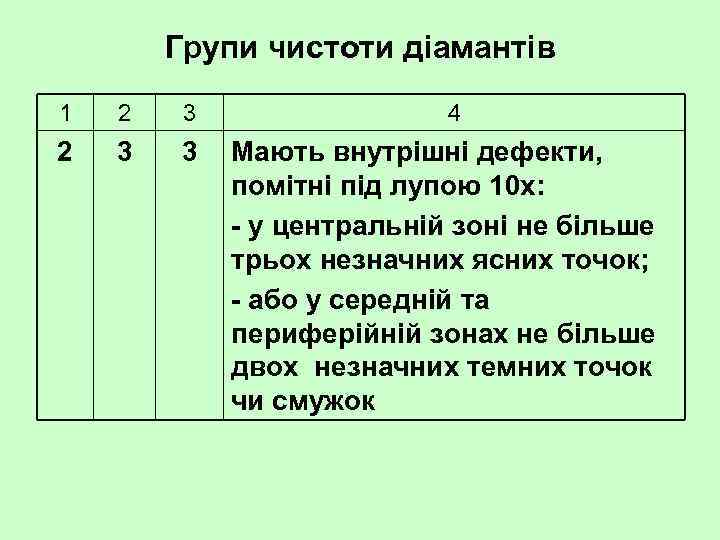

Групи чистоти діамантів 1 2 3 3 4 Мають внутрішні дефекти, помітні під лупою 10 х: у центральній зоні не більше трьох незначних ясних точок; або у середній та периферійній зонах не більше двох незначних темних точок чи смужок
Групи чистоти діамантів 1 2 3 4 4 Мають внутрішні дефекти, помітні під лупою 10 х: у центральній зоні не більше двох незначних темних точок; або у перифе рійнійзоні одна незначна тріщина чи незначна бородатість; або в будь якій зоні не більше чотирьох невеликих ясних точок, або не більше двох смужок чи однієї смужки і трьох невеликих ясних точок
Групи чистоти діамантів 1 2 3 3 4 5 4 Мають внутрішні дефекти, помітні під лупою 10 х: у центральній зоні одне ясне дуже дрібне включення або одна невелика ясна хмарка чи невелика тріщина, або не більше трьох невеликих темних точок;

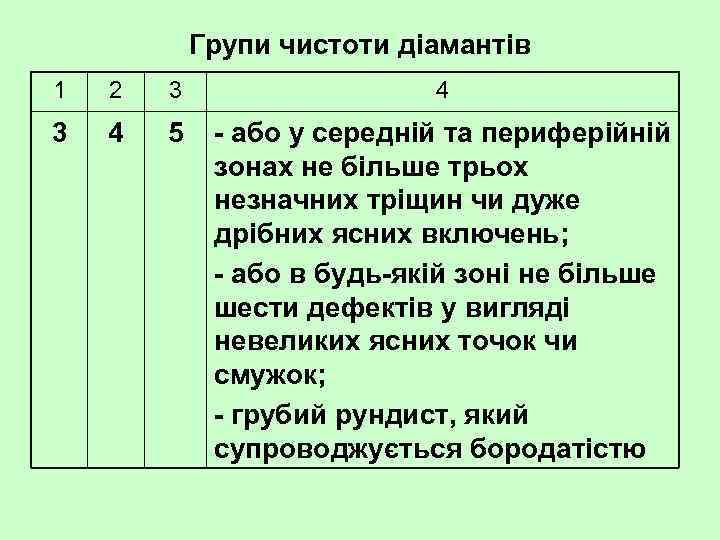

Групи чистоти діамантів 1 2 3 4 5 або у середній та периферійній зонах не більше трьох незначних тріщин чи дуже дрібних ясних включень; або в будь якій зоні не більше шести дефектів у вигляді невеликих ясних точок чи смужок; грубий рундист, який супроводжується бородатістю

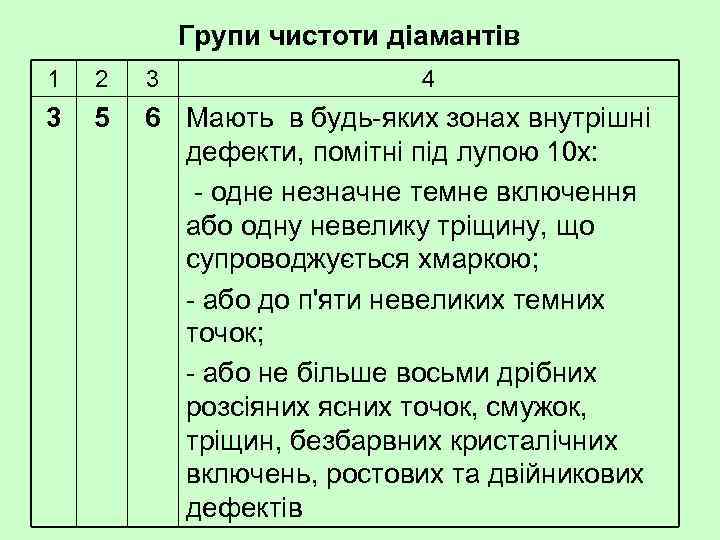

Групи чистоти діамантів 1 2 3 4 3 5 6 Мають в будь яких зонах внутрішні дефекти, помітні під лупою 10 х: одне незначне темне включення або одну невелику тріщину, що супроводжується хмаркою; або до п'яти невеликих темних точок; або не більше восьми дрібних розсіяних ясних точок, смужок, тріщин, безбарвних кристалічних включень, ростових та двійникових дефектів

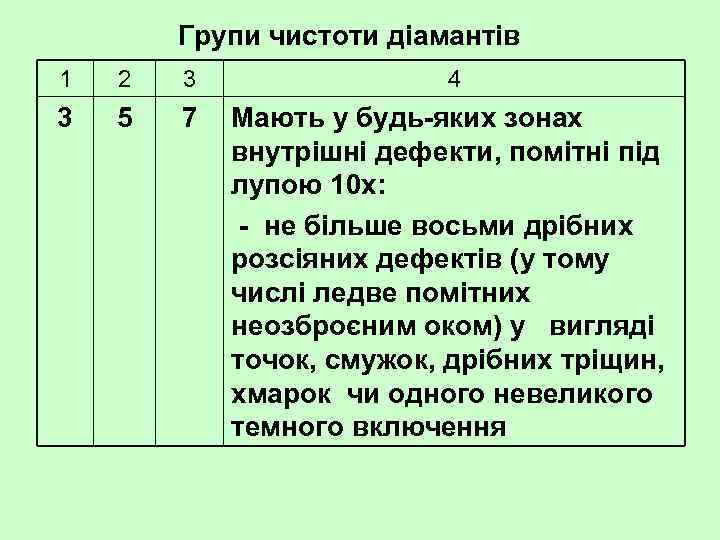

Групи чистоти діамантів 1 2 3 4 3 5 7 Мають у будь яких зонах внутрішні дефекти, помітні під лупою 10 х: не більше восьми дрібних розсіяних дефектів (у тому числі ледве помітних неозброєним оком) у вигляді точок, смужок, дрібних тріщин, хмарок чи одного невеликого темного включення

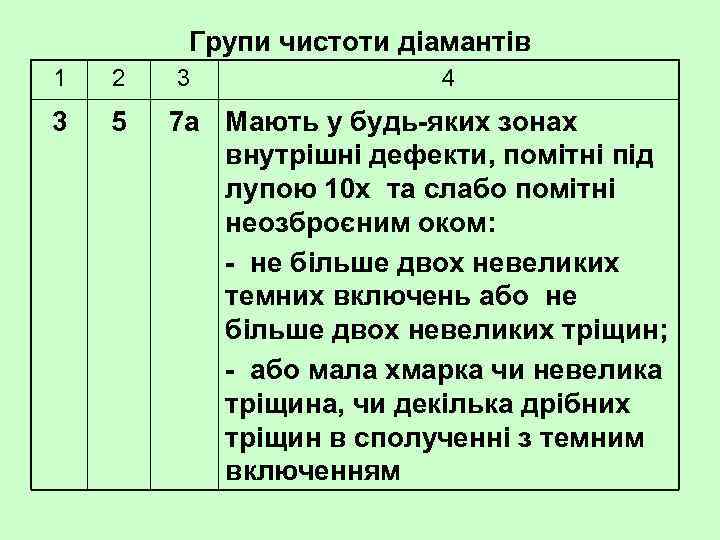

Групи чистоти діамантів 1 2 3 5 3 4 7 а Мають у будь яких зонах внутрішні дефекти, помітні під лупою 10 х та слабо помітні неозброєним оком: не більше двох невеликих темних включень або не більше двох невеликих тріщин; або мала хмарка чи невелика тріщина, чи декілька дрібних тріщин в сполученні з темним включенням

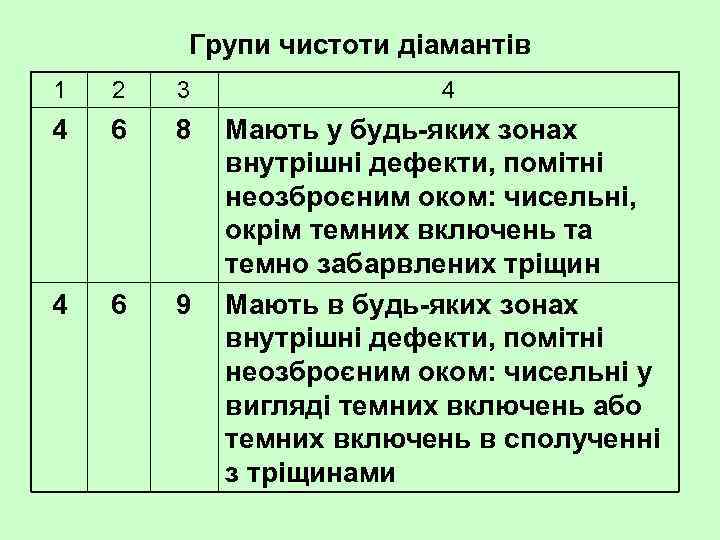

Групи чистоти діамантів 1 2 3 4 4 6 8 4 6 9 Мають у будь яких зонах внутрішні дефекти, помітні неозброєним оком: чисельні, окрім темних включень та темно забарвлених тріщин Мають в будь яких зонах внутрішні дефекти, помітні неозброєним оком: чисельні у вигляді темних включень або темних включень в сполученні з тріщинами

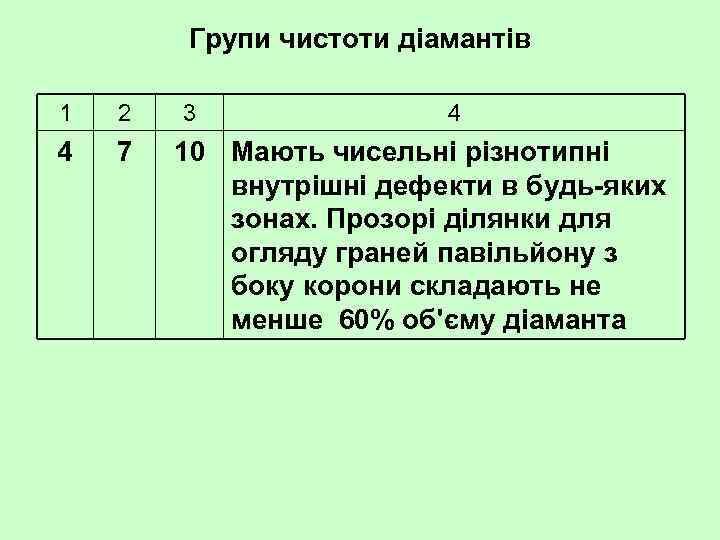

Групи чистоти діамантів 1 2 4 7 3 4 10 Мають чисельні різнотипні внутрішні дефекти в будь яких зонах. Прозорі ділянки для огляду граней павільйону з боку корони складають не менше 60% об'єму діаманта

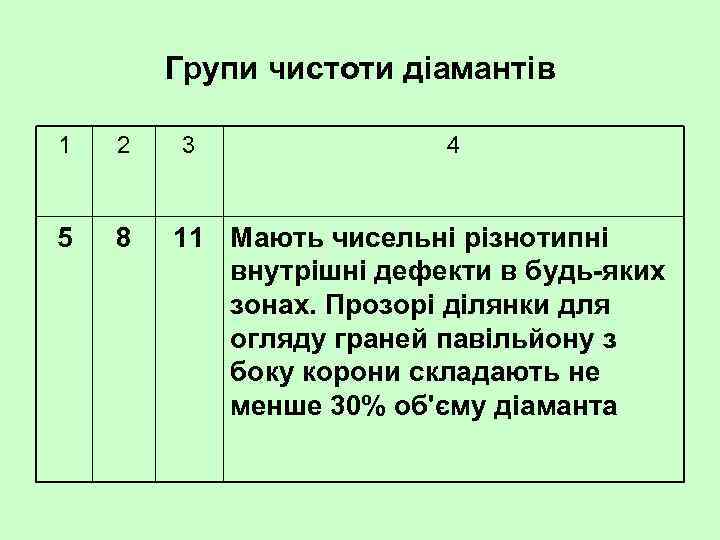

Групи чистоти діамантів 1 2 5 8 3 4 11 Мають чисельні різнотипні внутрішні дефекти в будь яких зонах. Прозорі ділянки для огляду граней павільйону з боку корони складають не менше 30% об'єму діаманта

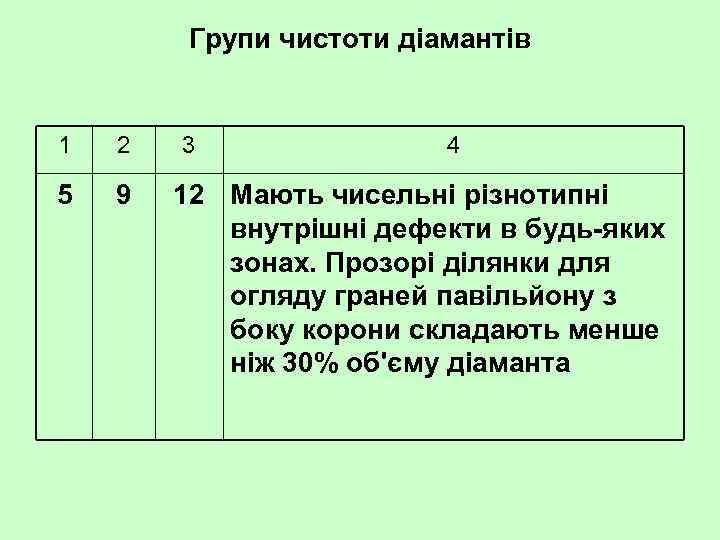

Групи чистоти діамантів 1 2 5 9 3 4 12 Мають чисельні різнотипні внутрішні дефекти в будь яких зонах. Прозорі ділянки для огляду граней павільйону з боку корони складають менше ніж 30% об'єму діаманта

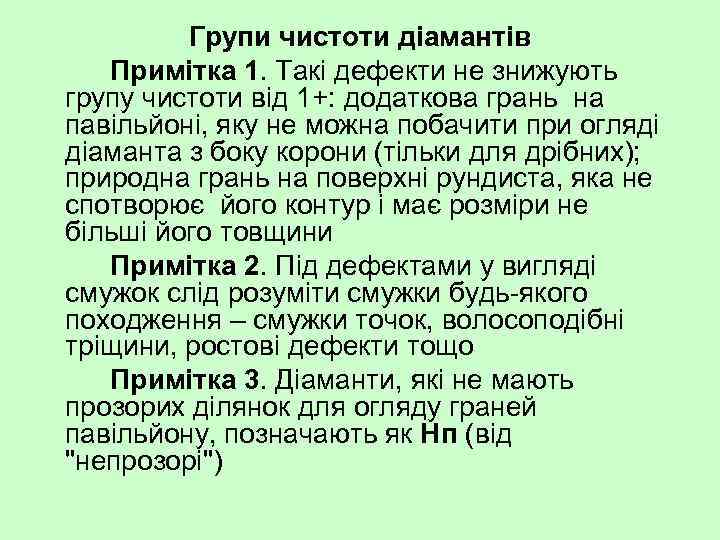

Групи чистоти діамантів Примітка 1. Такі дефекти не знижують групу чистоти від 1+: додаткова грань на павільйоні, яку не можна побачити при огляді діаманта з боку корони (тільки для дрібних); природна грань на поверхні рундиста, яка не спотворює його контур і має розміри не більші його товщини Примітка 2. Під дефектами у вигляді смужок слід розуміти смужки будь якого походження – смужки точок, волосоподібні тріщини, ростові дефекти тощо Примітка 3. Діаманти, які не мають прозорих ділянок для огляду граней павільйону, позначають як Нп (від "непрозорі")

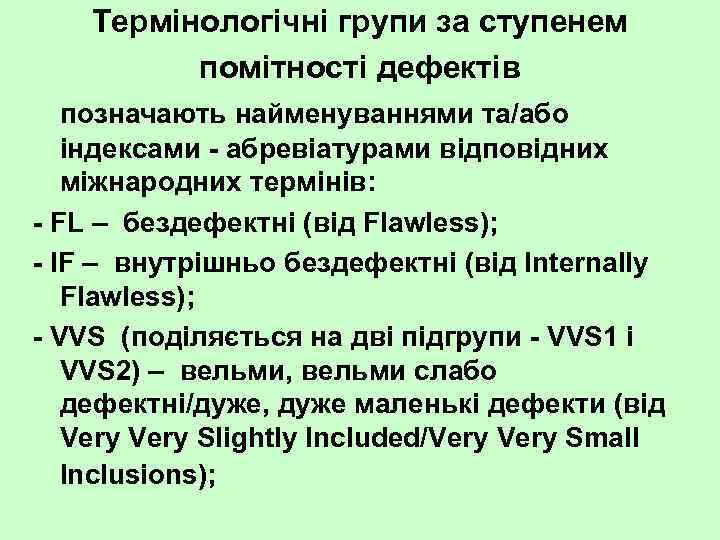

Термінологічні групи за ступенем помітності дефектів позначають найменуваннями та/або індексами абревіатурами відповідних міжнародних термінів: FL – бездефектні (від Flawless); IF – внутрішньо бездефектні (від Internally Flawless); VVS (поділяється на дві підгрупи VVS 1 і VVS 2) – вельми, вельми слабо дефектні/дуже, дуже маленькі дефекти (від Very Slightly Included/Very Small Inclusions);

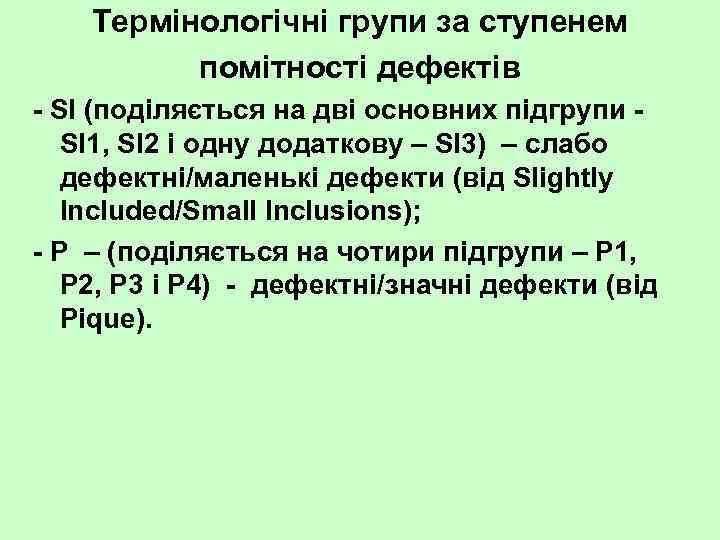

Термінологічні групи за ступенем помітності дефектів SI (поділяється на дві основних підгрупи SI 1, SI 2 і одну додаткову – SI 3) – слабо дефектні/маленькі дефекти (від Slightly Included/Small Inclusions); P – (поділяється на чотири підгрупи – P 1, P 2, P 3 і P 4) дефектні/значні дефекти (від Pique).

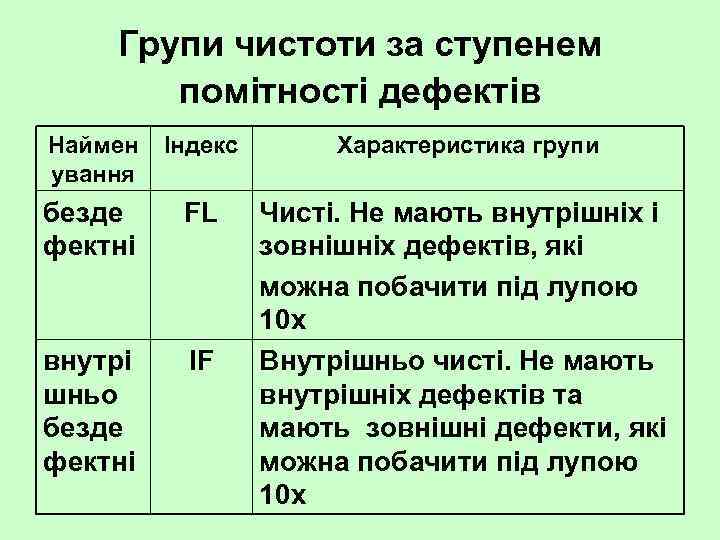

Групи чистоти за ступенем помітності дефектів Наймен ування Індекс Характеристика групи безде фектні FL внутрі шньо безде фектні IF Чисті. Не мають внутрішніх і зовнішніх дефектів, які можна побачити під лупою 10 х Внутрішньо чисті. Не мають внутрішніх дефектів та мають зовнішні дефекти, які можна побачити під лупою 10 х
Групи чистоти за ступенем помітності дефектів Наймен Індекс ування вельм и, вельм и слабо дефек тні 1 Характеристика групи VVS 1 Мають поодинокі надзвичайно дрібні внутрішні дефекти, які надзвичайно важко виявити за допомогою лупи 10 х: мала група дуже дрібних точок, яку можна побачити лише з боку павільйону;

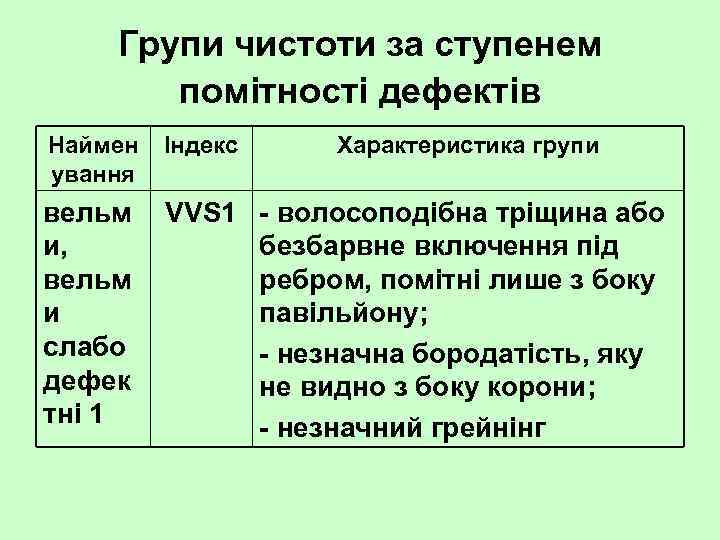

Групи чистоти за ступенем помітності дефектів Наймен ування Індекс Характеристика групи вельм и, вельм и слабо дефек тні 1 VVS 1 волосоподібна тріщина або безбарвне включення під ребром, помітні лише з боку павільйону; незначна бородатість, яку не видно з боку корони; незначний грейнінг

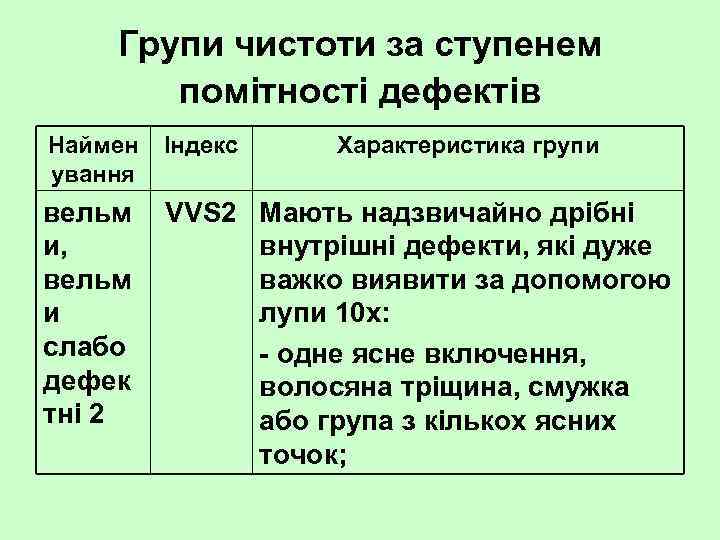

Групи чистоти за ступенем помітності дефектів Наймен ування Індекс Характеристика групи вельм и, вельм и слабо дефек тні 2 VVS 2 Мають надзвичайно дрібні внутрішні дефекти, які дуже важко виявити за допомогою лупи 10 х: одне ясне включення, волосяна тріщина, смужка або група з кількох ясних точок;

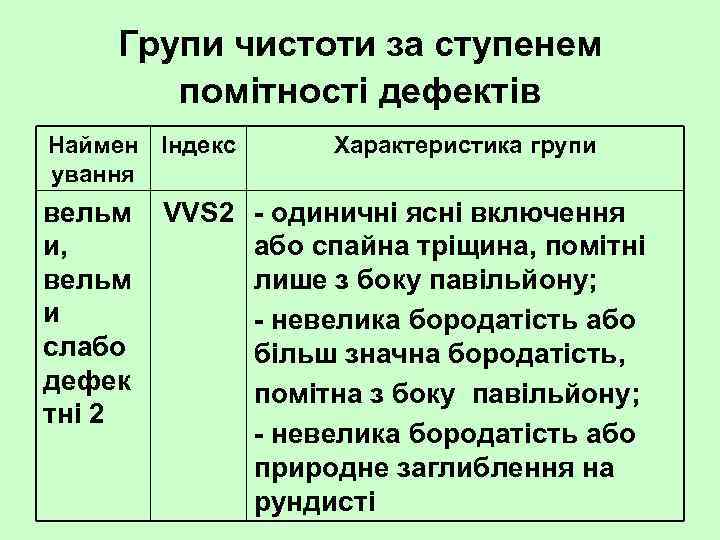

Групи чистоти за ступенем помітності дефектів Наймен Індекс ування вельм и, вельм и слабо дефек тні 2 Характеристика групи VVS 2 одиничні ясні включення або спайна тріщина, помітні лише з боку павільйону; невелика бородатість або більш значна бородатість, помітна з боку павільйону; невелика бородатість або природне заглиблення на рундисті

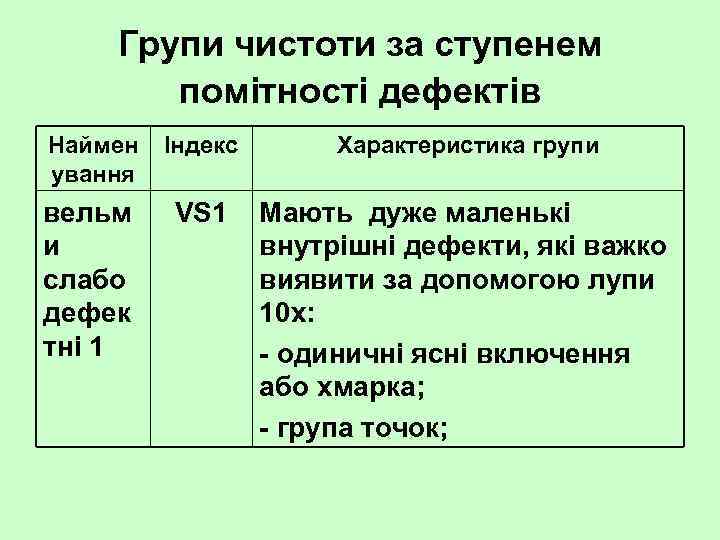

Групи чистоти за ступенем помітності дефектів Наймен ування Індекс Характеристика групи вельм и слабо дефек тні 1 VS 1 Мають дуже маленькі внутрішні дефекти, які важко виявити за допомогою лупи 10 х: одиничні ясні включення або хмарка; група точок;

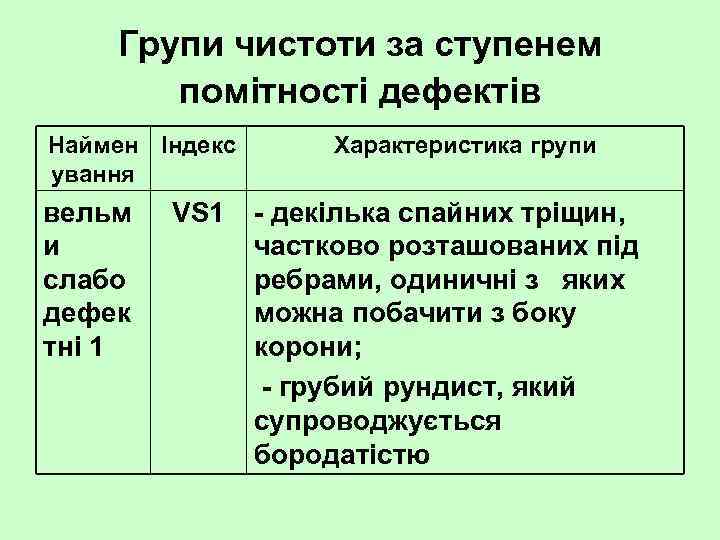

Групи чистоти за ступенем помітності дефектів Наймен Індекс ування вельм и слабо дефек тні 1 VS 1 Характеристика групи декілька спайних тріщин, частково розташованих під ребрами, одиничні з яких можна побачити з боку корони; грубий рундист, який супроводжується бородатістю

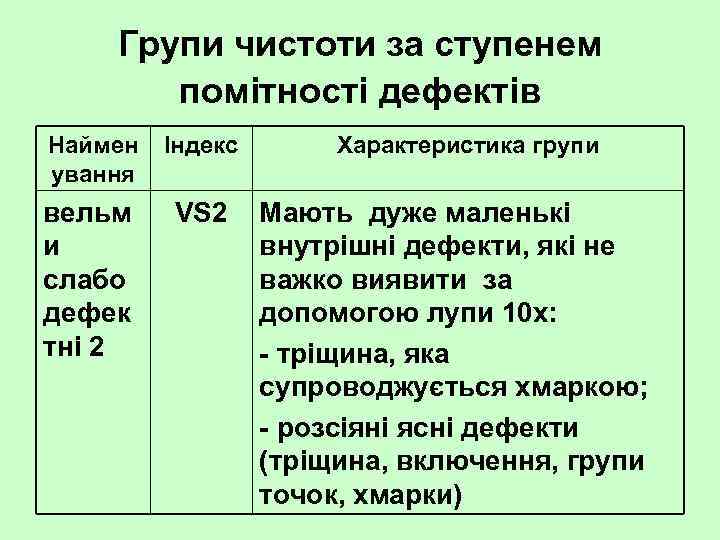

Групи чистоти за ступенем помітності дефектів Наймен ування Індекс вельм и слабо дефек тні 2 VS 2 Характеристика групи Мають дуже маленькі внутрішні дефекти, які не важко виявити за допомогою лупи 10 х: тріщина, яка супроводжується хмаркою; розсіяні ясні дефекти (тріщина, включення, групи точок, хмарки)

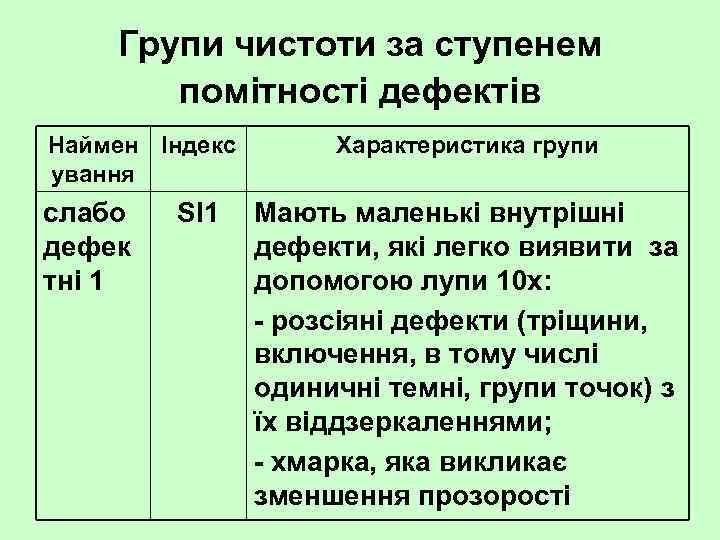

Групи чистоти за ступенем помітності дефектів Наймен Індекс ування слабо дефек тні 1 SI 1 Характеристика групи Мають маленькі внутрішні дефекти, які легко виявити за допомогою лупи 10 х: розсіяні дефекти (тріщини, включення, в тому числі одиничні темні, групи точок) з їх віддзеркаленнями; хмарка, яка викликає зменшення прозорості

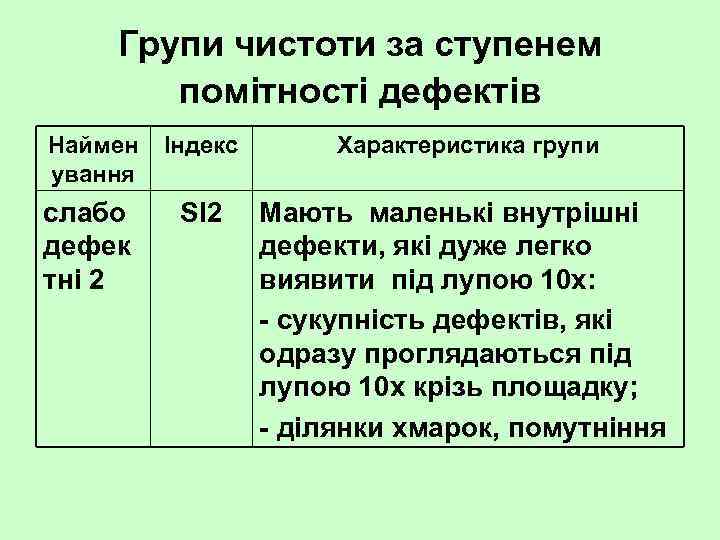

Групи чистоти за ступенем помітності дефектів Наймен ування Індекс Характеристика групи слабо дефек тні 2 SI 2 Мають маленькі внутрішні дефекти, які дуже легко виявити під лупою 10 х: сукупність дефектів, які одразу проглядаються під лупою 10 х крізь площадку; ділянки хмарок, помутніння
Групи чистоти за ступенем помітності дефектів Наймену вання Індекс Характеристика групи дефект ні 1 P 1 Мають значні внутрішні дефекти, які легко побачити під лупою 10 х, а також можна помітити неозброєним оком з боку корони: значні спайні тріщини, віддзеркалення тріщин біля калети;

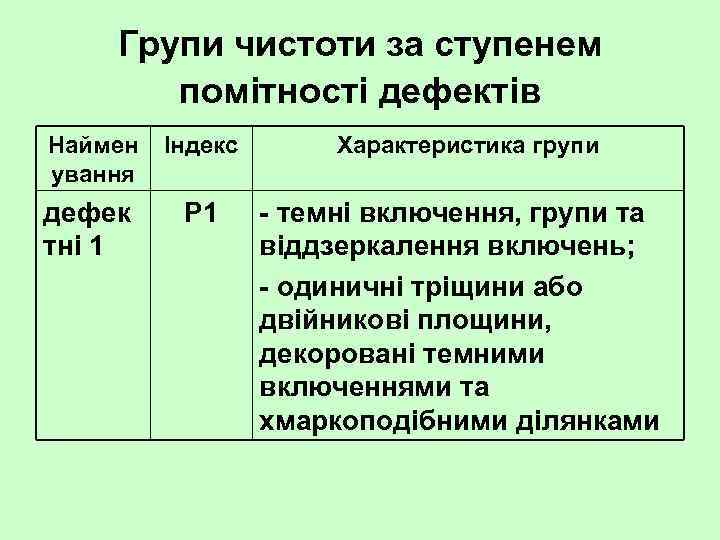

Групи чистоти за ступенем помітності дефектів Наймен ування Індекс дефек тні 1 P 1 Характеристика групи темні включення, групи та віддзеркалення включень; одиничні тріщини або двійникові площини, декоровані темними включеннями та хмаркоподібними ділянками

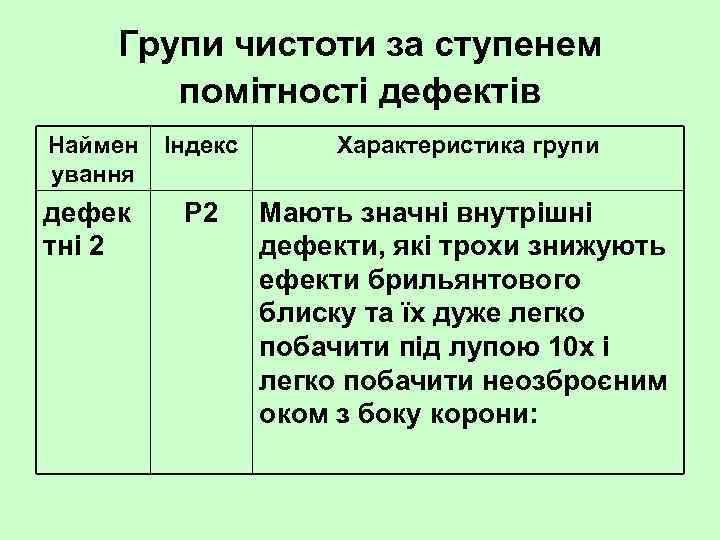

Групи чистоти за ступенем помітності дефектів Наймен ування Індекс Характеристика групи дефек тні 2 P 2 Мають значні внутрішні дефекти, які трохи знижують ефекти брильянтового блиску та їх дуже легко побачити під лупою 10 х і легко побачити неозброєним оком з боку корони:

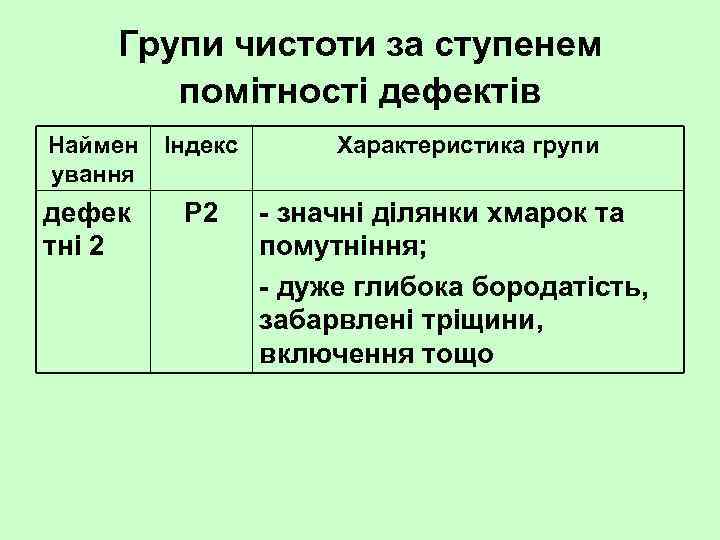

Групи чистоти за ступенем помітності дефектів Наймен ування Індекс дефек тні 2 P 2 Характеристика групи значні ділянки хмарок та помутніння; дуже глибока бородатість, забарвлені тріщини, включення тощо

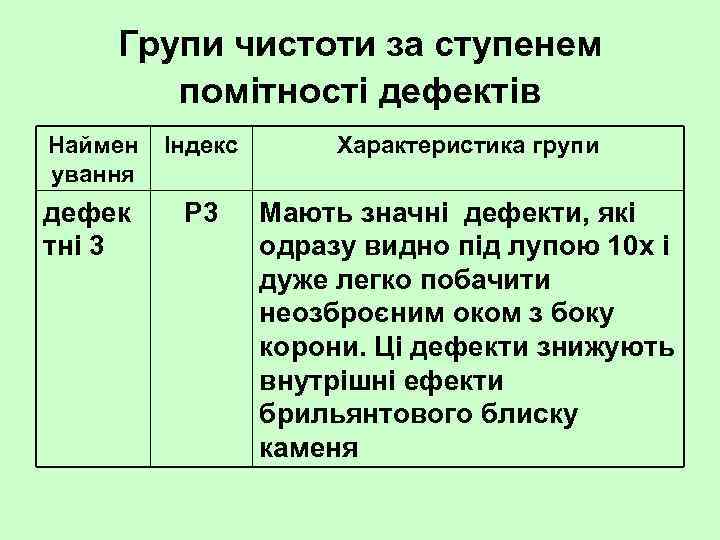

Групи чистоти за ступенем помітності дефектів Наймен ування Індекс Характеристика групи дефек тні 3 P 3 Мають значні дефекти, які одразу видно під лупою 10 х і дуже легко побачити неозброєним оком з боку корони. Ці дефекти знижують внутрішні ефекти брильянтового блиску каменя

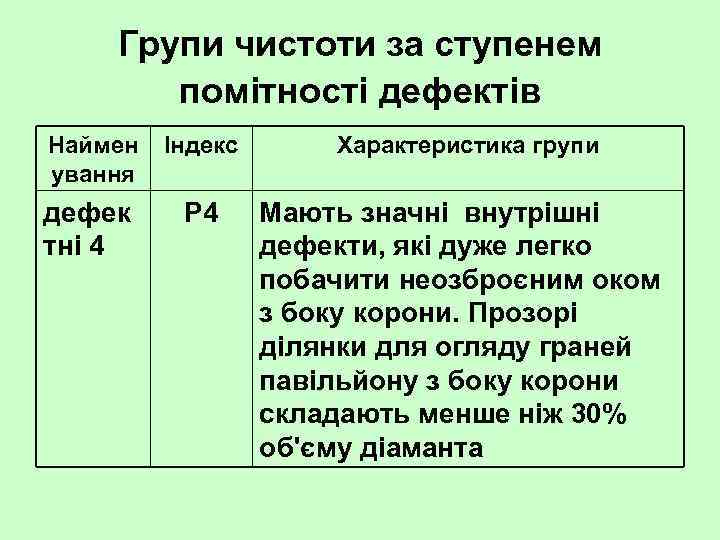

Групи чистоти за ступенем помітності дефектів Наймен ування Індекс дефек тні 4 P 4 Характеристика групи Мають значні внутрішні дефекти, які дуже легко побачити неозброєним оком з боку корони. Прозорі ділянки для огляду граней павільйону з боку корони складають менше ніж 30% об'єму діаманта

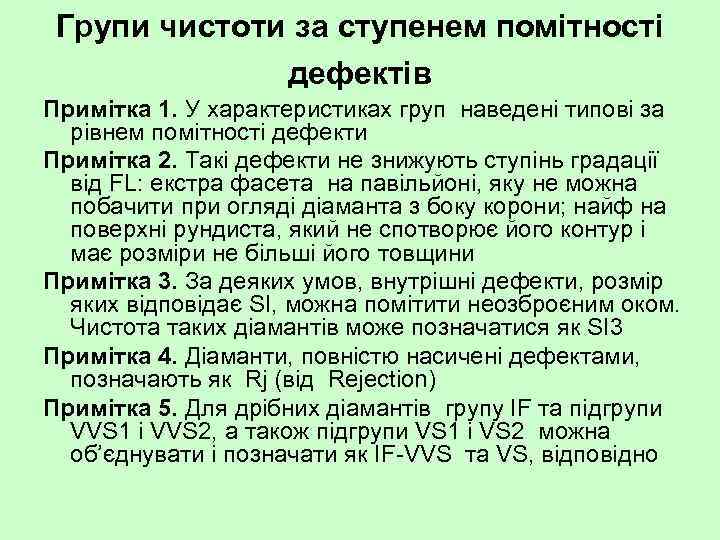

Групи чистоти за ступенем помітності дефектів Примітка 1. У характеристиках груп наведені типові за рівнем помітності дефекти Примітка 2. Такі дефекти не знижують ступінь градації від FL: екстра фасета на павільйоні, яку не можна побачити при огляді діаманта з боку корони; найф на поверхні рундиста, який не спотворює його контур і має розміри не більші його товщини Примітка 3. За деяких умов, внутрішні дефекти, розмір яких відповідає SI, можна помітити неозброєним оком. Чистота таких діамантів може позначатися як SI 3 Примітка 4. Діаманти, повністю насичені дефектами, позначають як Rj (від Rejection) Примітка 5. Для дрібних діамантів групу IF та підгрупи VVS 1 і VVS 2, а також підгрупи VS 1 і VS 2 можна об’єднувати і позначати як IF VVS та VS, відповідно

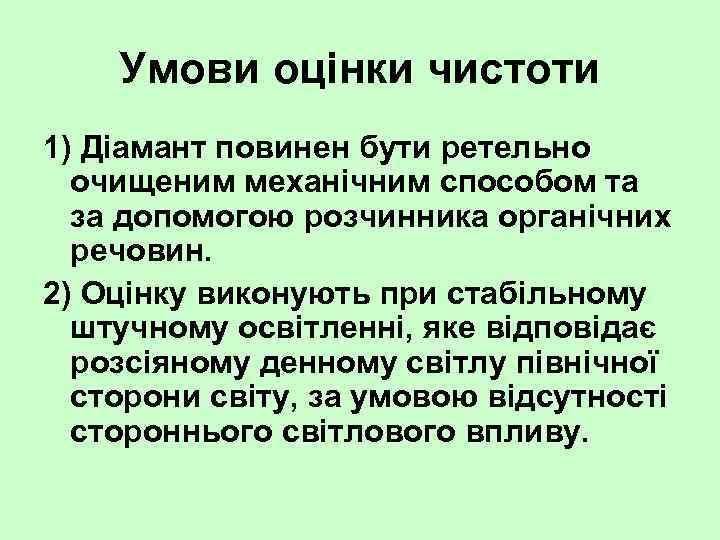

Умови оцінки чистоти 1) Діамант повинен бути ретельно очищеним механічним способом та за допомогою розчинника органічних речовин. 2) Оцінку виконують при стабільному штучному освітленні, яке відповідає розсіяному денному світлу північної сторони світу, за умовою відсутності стороннього світлового впливу.

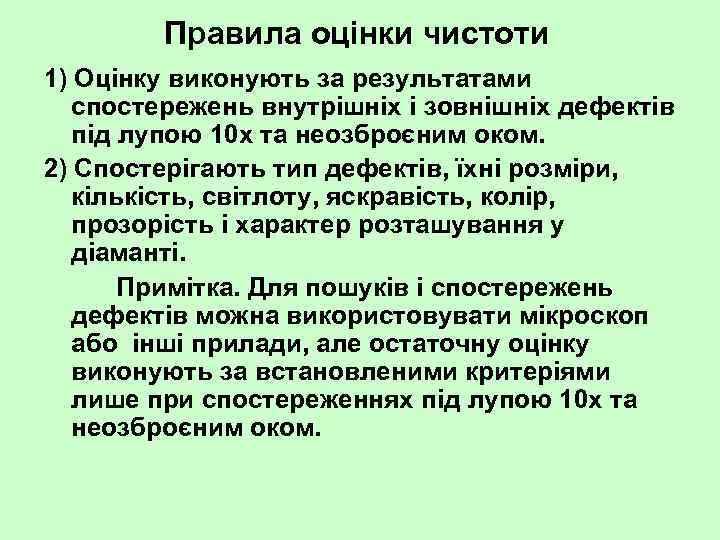

Правила оцінки чистоти 1) Оцінку виконують за результатами спостережень внутрішніх і зовнішніх дефектів під лупою 10 х та неозброєним оком. 2) Спостерігають тип дефектів, їхні розміри, кількість, світлоту, яскравість, колір, прозорість і характер розташування у діаманті. Примітка. Для пошуків і спостережень дефектів можна використовувати мікроскоп або інші прилади, але остаточну оцінку виконують за встановленими критеріями лише при спостереженнях під лупою 10 х та неозброєним оком.

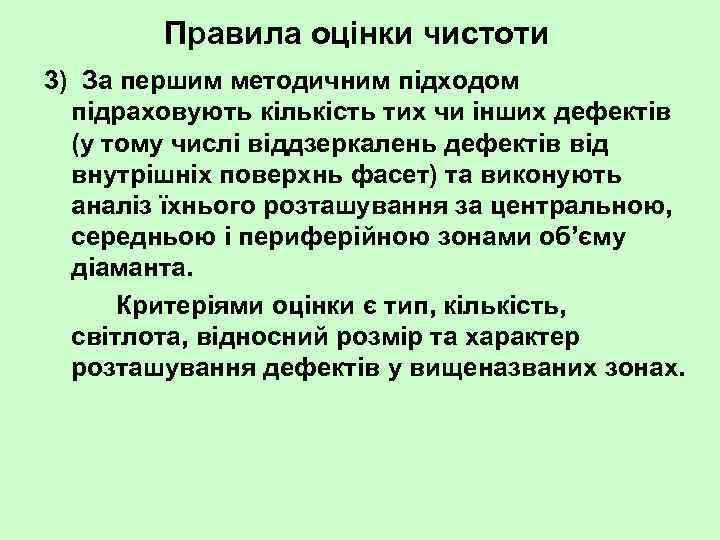

Правила оцінки чистоти 3) За першим методичним підходом підраховують кількість тих чи інших дефектів (у тому числі віддзеркалень дефектів від внутрішніх поверхнь фасет) та виконують аналіз їхнього розташування за центральною, середньою і периферійною зонами об’єму діаманта. Критеріями оцінки є тип, кількість, світлота, відносний розмір та характер розташування дефектів у вищеназваних зонах.

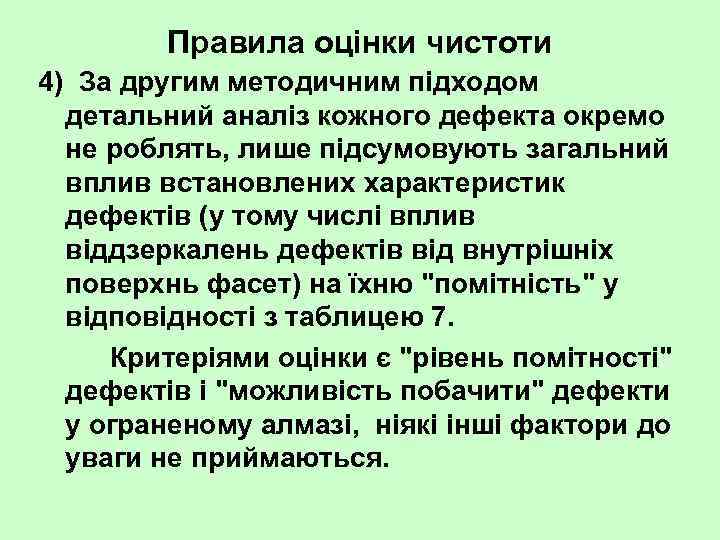

Правила оцінки чистоти 4) За другим методичним підходом детальний аналіз кожного дефекта окремо не роблять, лише підсумовують загальний вплив встановлених характеристик дефектів (у тому числі вплив віддзеркалень дефектів від внутрішніх поверхнь фасет) на їхню "помітність" у відповідності з таблицею 7. Критеріями оцінки є "рівень помітності" дефектів і "можливість побачити" дефекти у ограненому алмазі, ніякі інші фактори до уваги не приймаються.

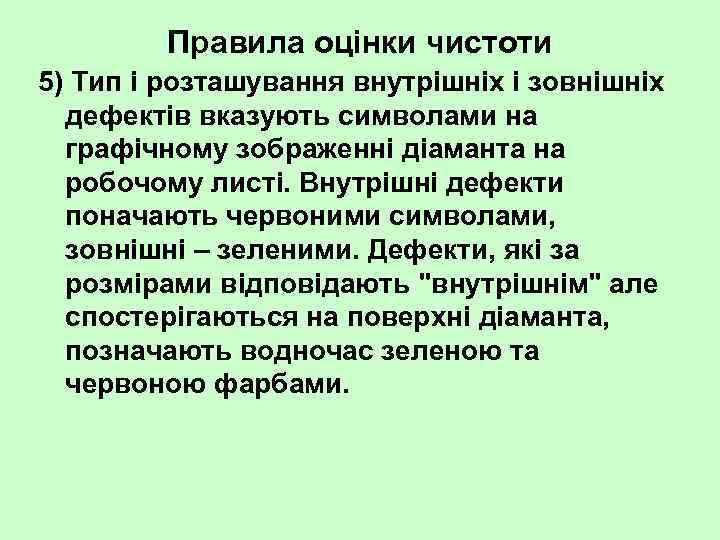

Правила оцінки чистоти 5) Тип і розташування внутрішніх і зовнішніх дефектів вказують символами на графічному зображенні діаманта на робочому листі. Внутрішні дефекти поначають червоними символами, зовнішні – зеленими. Дефекти, які за розмірами відповідають "внутрішнім" але спостерігаються на поверхні діаманта, позначають водночас зеленою та червоною фарбами.

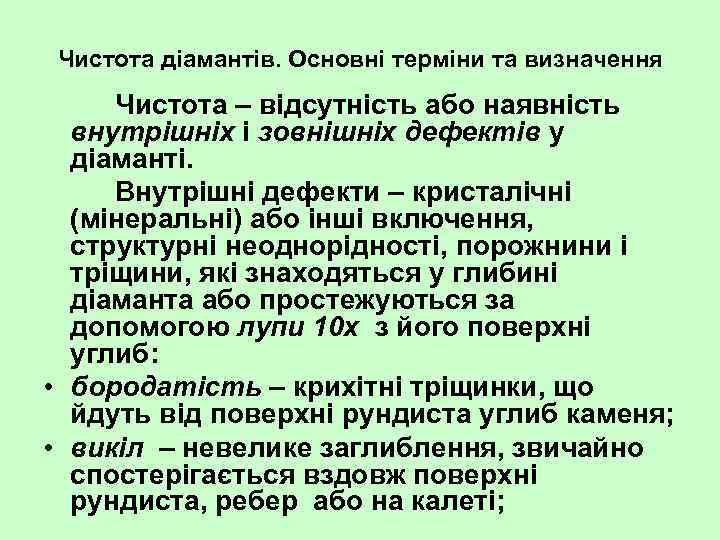

Чистота діамантів. Основні терміни та визначення Чистота – відсутність або наявність внутрішніх і зовнішніх дефектів у діаманті. Внутрішні дефекти – кристалічні (мінеральні) або інші включення, структурні неоднорідності, порожнини і тріщини, які знаходяться у глибині діаманта або простежуються за допомогою лупи 10 х з його поверхні углиб: • бородатість – крихітні тріщинки, що йдуть від поверхні рундиста углиб каменя; • викіл – невелике заглиблення, звичайно спостерігається вздовж поверхні рундиста, ребер або на калеті;

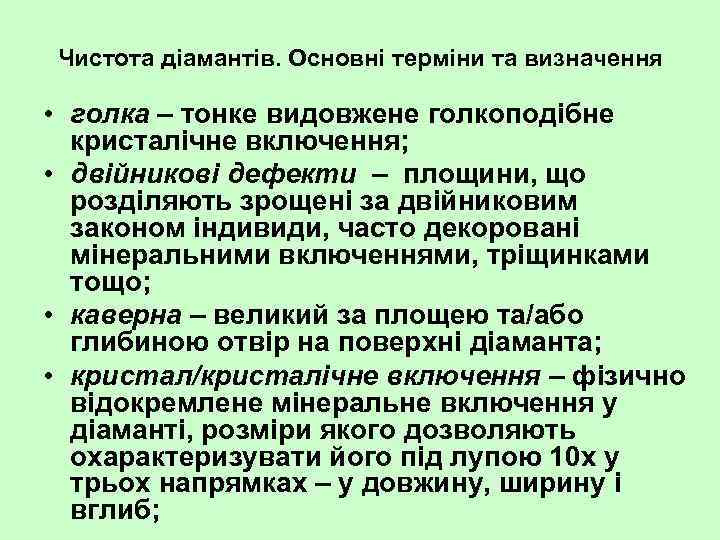

Чистота діамантів. Основні терміни та визначення • голка – тонке видовжене голкоподібне кристалічне включення; • двійникові дефекти – площини, що розділяють зрощені за двійниковим законом індивиди, часто декоровані мінеральними включеннями, тріщинками тощо; • каверна – великий за площею та/або глибиною отвір на поверхні діаманта; • кристал/кристалічне включення – фізично відокремлене мінеральне включення у діаманті, розміри якого дозволяють охарактеризувати його під лупою 10 х у трьох напрямках – у довжину, ширину і вглиб;

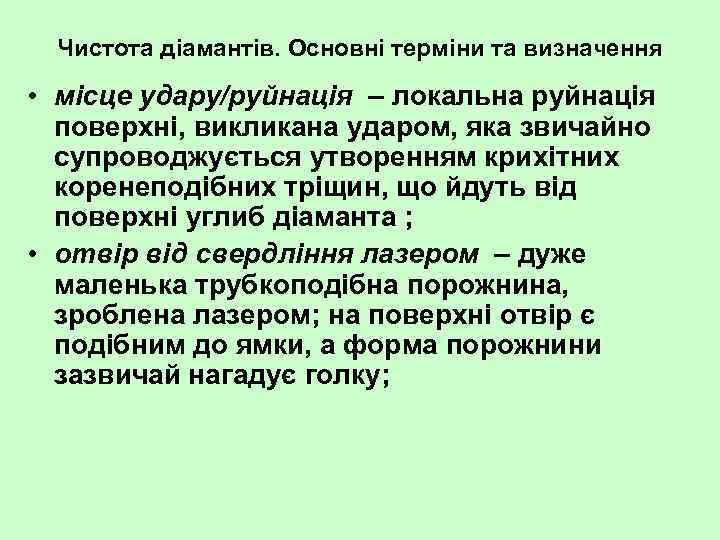

Чистота діамантів. Основні терміни та визначення • місце удару/руйнація – локальна руйнація поверхні, викликана ударом, яка звичайно супроводжується утворенням крихітних коренеподібних тріщин, що йдуть від поверхні углиб діаманта ; • отвір від свердління лазером – дуже маленька трубкоподібна порожнина, зроблена лазером; на поверхні отвір є подібним до ямки, а форма порожнини зазвичай нагадує голку;

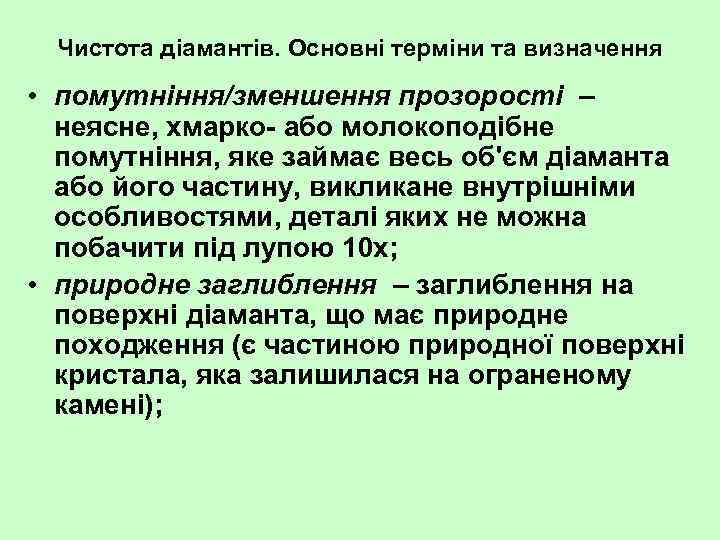

Чистота діамантів. Основні терміни та визначення • помутніння/зменшення прозорості – неясне, хмарко або молокоподібне помутніння, яке займає весь об'єм діаманта або його частину, викликане внутрішніми особливостями, деталі яких не можна побачити під лупою 10 х; • природне заглиблення – заглиблення на поверхні діаманта, що має природне походження (є частиною природної поверхні кристала, яка залишилася на ограненому камені);

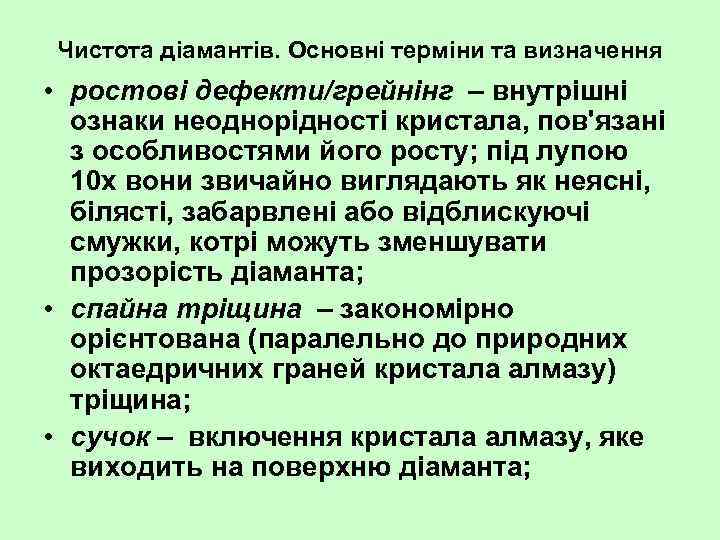

Чистота діамантів. Основні терміни та визначення • ростові дефекти/грейнінг – внутрішні ознаки неоднорідності кристала, пов'язані з особливостями його росту; під лупою 10 х вони звичайно виглядають як неясні, білясті, забарвлені або відблискуючі смужки, котрі можуть зменшувати прозорість діаманта; • спайна тріщина – закономірно орієнтована (паралельно до природних октаедричних граней кристала алмазу) тріщина; • сучок – включення кристала алмазу, яке виходить на поверхню діаманта;

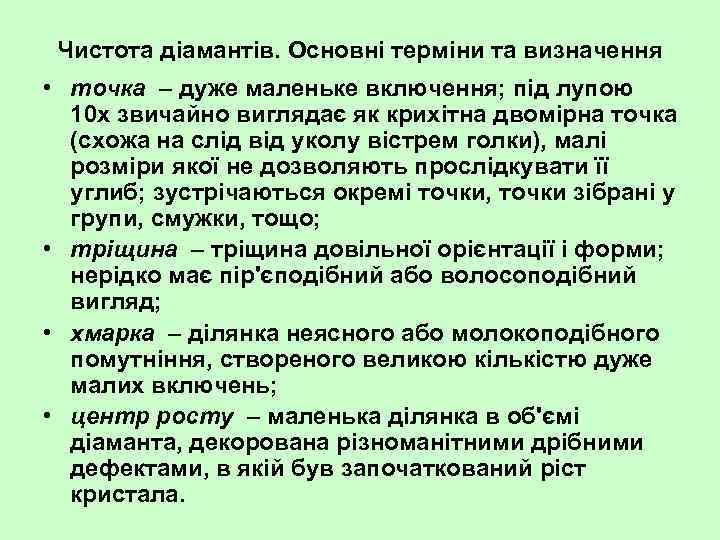

Чистота діамантів. Основні терміни та визначення • точка – дуже маленьке включення; під лупою 10 х звичайно виглядає як крихітна двомірна точка (схожа на слід від уколу вістрем голки), малі розміри якої не дозволяють прослідкувати її углиб; зустрічаються окремі точки, точки зібрані у групи, смужки, тощо; • тріщина – тріщина довільної орієнтації і форми; нерідко має пір'єподібний або волосоподібний вигляд; • хмарка – ділянка неясного або молокоподібного помутніння, створеного великою кількістю дуже малих включень; • центр росту – маленька ділянка в об'ємі діаманта, декорована різноманітними дрібними дефектами, в якій був започаткований ріст кристала.

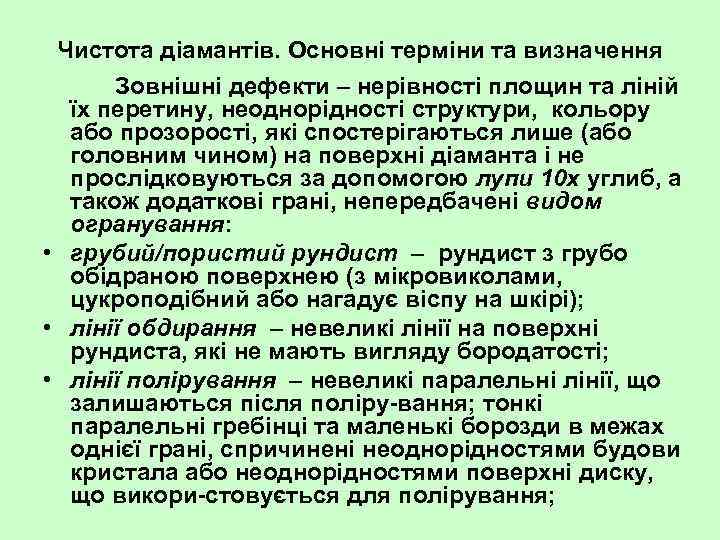

Чистота діамантів. Основні терміни та визначення Зовнішні дефекти – нерівності площин та ліній їх перетину, неоднорідності структури, кольору або прозорості, які спостерігаються лише (або головним чином) на поверхні діаманта і не прослідковуються за допомогою лупи 10 х углиб, а також додаткові грані, непередбачені видом огранування: • грубий/пористий рундист – рундист з грубо обідраною поверхнею (з мікровиколами, цукроподібний або нагадує віспу на шкірі); • лінії обдирання – невеликі лінії на поверхні рундиста, які не мають вигляду бородатості; • лінії полірування – невеликі паралельні лінії, що залишаються після поліру вання; тонкі паралельні гребінці та маленькі борозди в межах однієї грані, спричинені неоднорідностями будови кристала або неоднорідностями поверхні диску, що викори стовується для полірування;

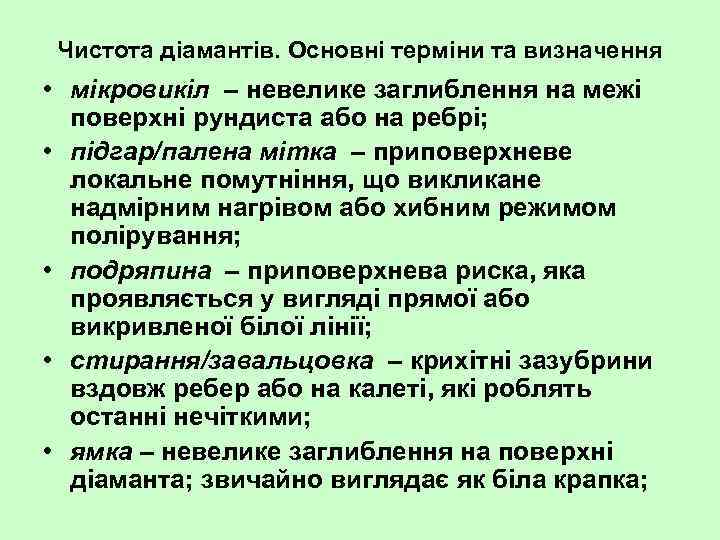

Чистота діамантів. Основні терміни та визначення • мікровикіл – невелике заглиблення на межі поверхні рундиста або на ребрі; • підгар/палена мітка – приповерхневе локальне помутніння, що викликане надмірним нагрівом або хибним режимом полірування; • подряпина – приповерхнева риска, яка проявляється у вигляді прямої або викривленої білої лінії; • стирання/завальцовка – крихітні зазубрини вздовж ребер або на калеті, які роблять останні нечіткими; • ямка – невелике заглиблення на поверхні діаманта; звичайно виглядає як біла крапка;

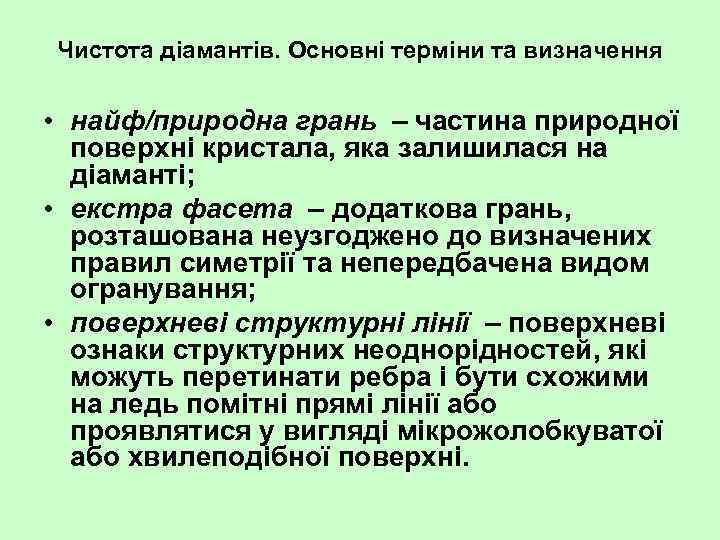

Чистота діамантів. Основні терміни та визначення • найф/природна грань – частина природної поверхні кристала, яка залишилася на діаманті; • екстра фасета – додаткова грань, розташована неузгоджено до визначених правил симетрії та непередбачена видом огранування; • поверхневі структурні лінії – поверхневі ознаки структурних неоднорідностей, які можуть перетинати ребра і бути схожими на ледь помітні прямі лінії або проявлятися у вигляді мікрожолобкуватої або хвилеподібної поверхні.

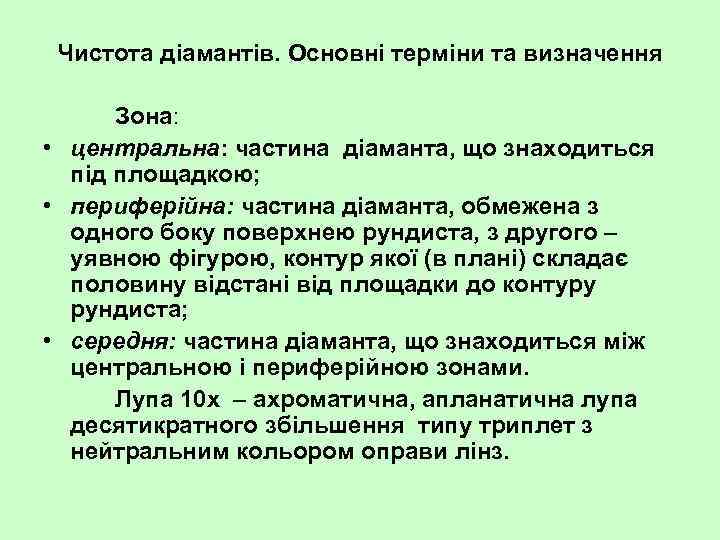

Чистота діамантів. Основні терміни та визначення Зона: • центральна: частина діаманта, що знаходиться під площадкою; • периферійна: частина діаманта, обмежена з одного боку поверхнею рундиста, з другого – уявною фігурою, контур якої (в плані) складає половину відстані від площадки до контуру рундиста; • середня: частина діаманта, що знаходиться між центральною і периферійною зонами. Лупа 10 х – ахроматична, апланатична лупа десятикратного збільшення типу триплет з нейтральним кольором оправи лінз.

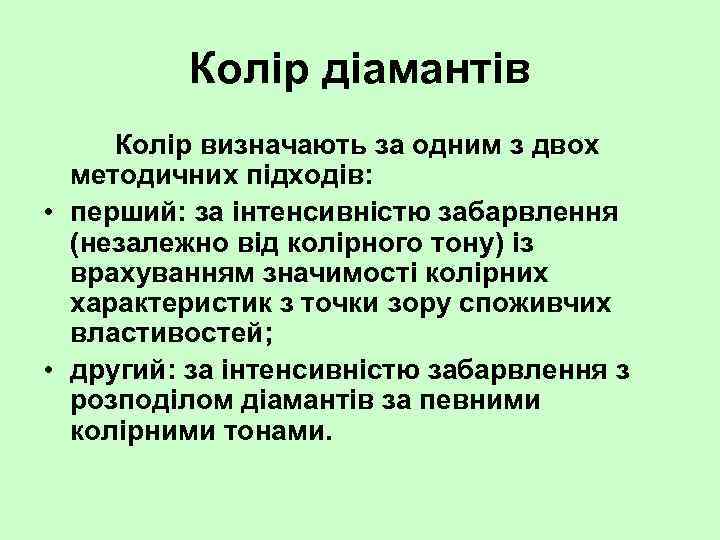

Колір діамантів Колір визначають за одним з двох методичних підходів: • перший: за інтенсивністю забарвлення (незалежно від колірного тону) із врахуванням значимості колірних характеристик з точки зору споживчих властивостей; • другий: за інтенсивністю забарвлення з розподілом діамантів за певними колірними тонами.

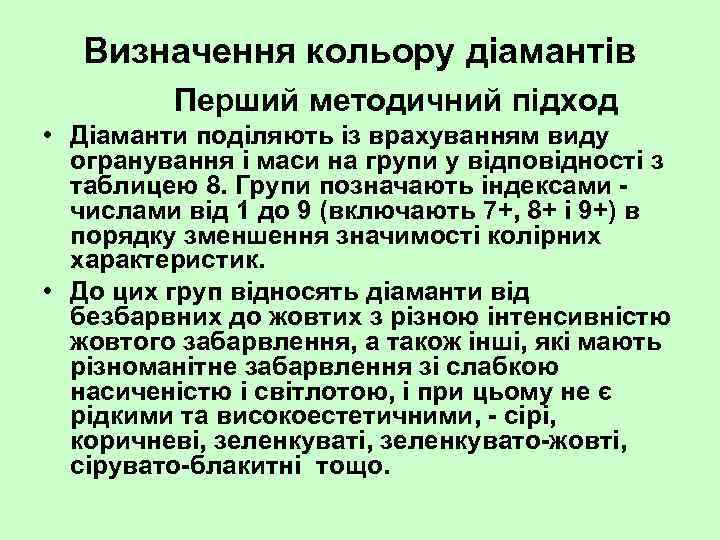

Визначення кольору діамантів Перший методичний підход • Діаманти поділяють із врахуванням виду огранування і маси на групи у відповідності з таблицею 8. Групи позначають індексами числами від 1 до 9 (включають 7+, 8+ і 9+) в порядку зменшення значимості колірних характеристик. • До цих груп відносять діаманти від безбарвних до жовтих з різною інтенсивністю жовтого забарвлення, а також інші, які мають різноманітне забарвлення зі слабкою насиченістю і світлотою, і при цьому не є рідкими та високоестетичними, сірі, коричневі, зеленкувато жовті, сірувато блакитні тощо.

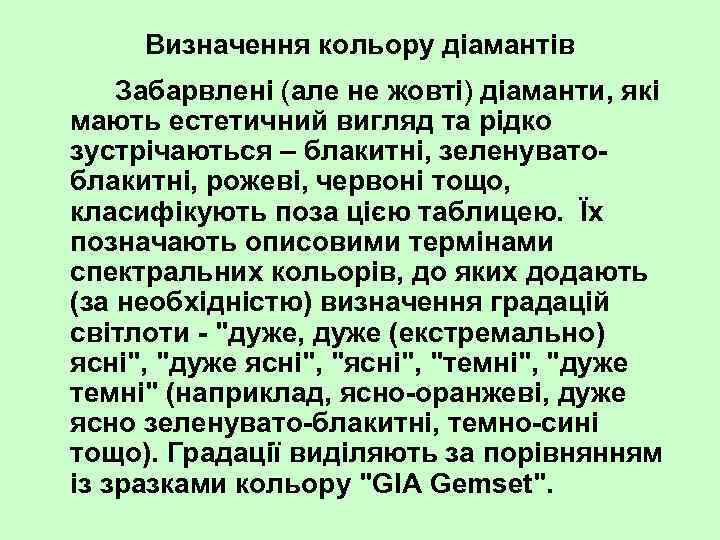

Визначення кольору діамантів Забарвлені (але не жовті) діаманти, які мають естетичний вигляд та рідко зустрічаються – блакитні, зеленувато блакитні, рожеві, червоні тощо, класифікують поза цією таблицею. Їх позначають описовими термінами спектральних кольорів, до яких додають (за необхідністю) визначення градацій світлоти "дуже, дуже (екстремально) ясні", "дуже ясні", "темні", "дуже темні" (наприклад, ясно оранжеві, дуже ясно зеленувато блакитні, темно сині тощо). Градації виділяють за порівнянням із зразками кольору "GIA Gemset".
Групи кольору діамантів (1 підхід) Інде кс 1 2 3 4 Характеристика групи Дрібні простого огранування Безбарвні 3 незначним і невеликим жовтим, сірим або іншим*) відтінком та незначним коричневим відтінком 3 видимим жовтим, сірим, коричне вим або іншим*) відтінком Жовті, жовто коричневі, темно коричневі, чорні, інші*), що не мають естетичного вигляду

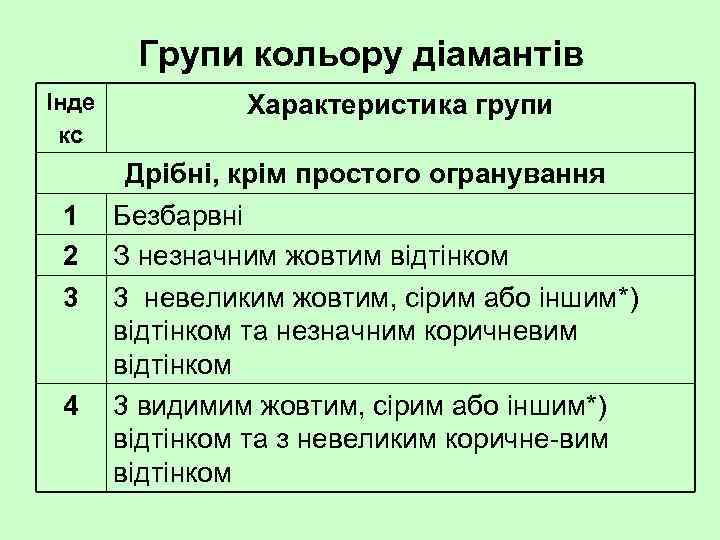

Групи кольору діамантів Інде кс 1 2 3 4 Характеристика групи Дрібні, крім простого огранування Безбарвні З незначним жовтим відтінком 3 невеликим жовтим, сірим або іншим*) відтінком та незначним коричневим відтінком 3 видимим жовтим, сірим або іншим*) відтінком та з невеликим коричне вим відтінком

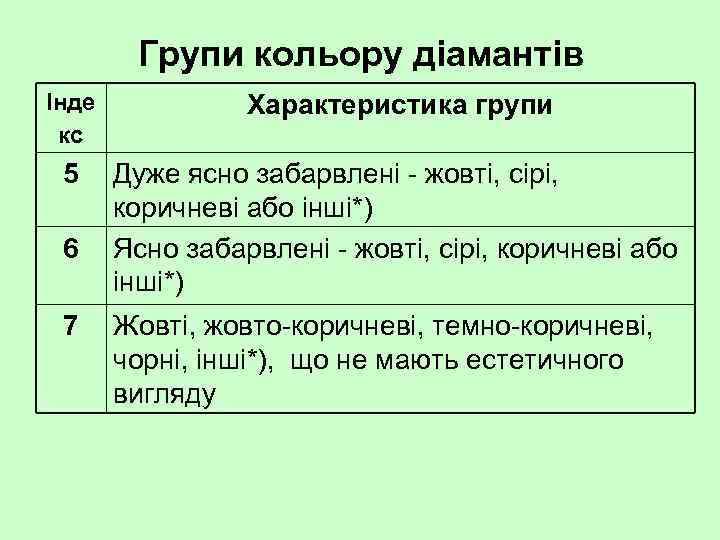

Групи кольору діамантів Інде кс Характеристика групи 5 Дуже ясно забарвлені жовті, сірі, коричневі або інші*) Ясно забарвлені жовті, сірі, коричневі або інші*) 6 7 Жовті, жовто коричневі, темно коричневі, чорні, інші*), що не мають естетичного вигляду

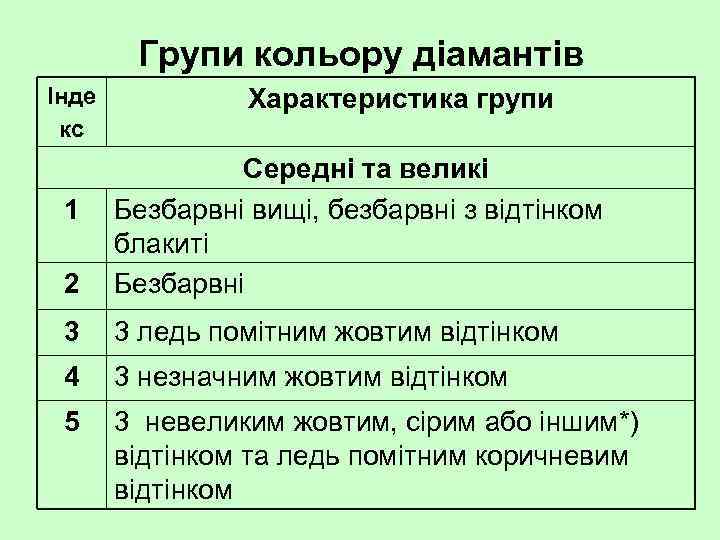

Групи кольору діамантів Інде кс Характеристика групи 2 Середні та великі Безбарвні вищі, безбарвні з відтінком блакиті Безбарвні 3 3 ледь помітним жовтим відтінком 4 3 незначним жовтим відтінком 5 3 невеликим жовтим, сірим або іншим*) відтінком та ледь помітним коричневим відтінком 1

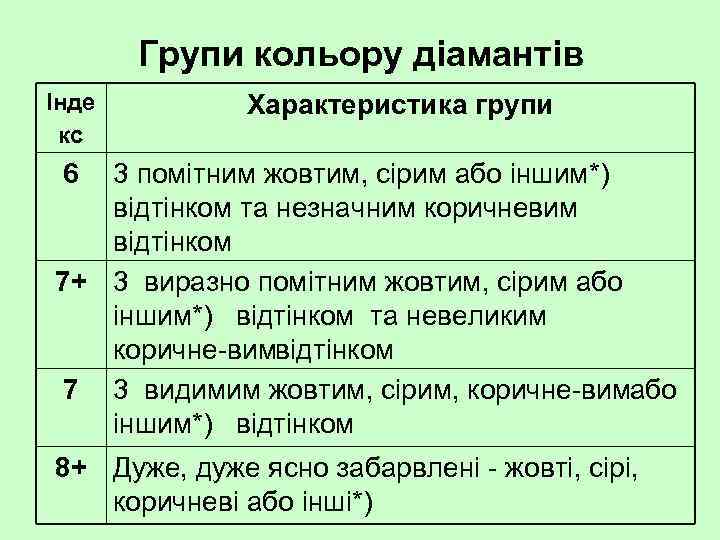

Групи кольору діамантів Інде кс Характеристика групи 6 3 помітним жовтим, сірим або іншим*) відтінком та незначним коричневим відтінком 7+ 3 виразно помітним жовтим, сірим або іншим*) відтінком та невеликим коричне вимвідтінком 7 3 видимим жовтим, сірим, коричне вимабо іншим*) відтінком 8+ Дуже, дуже ясно забарвлені жовті, сірі, коричневі або інші*)

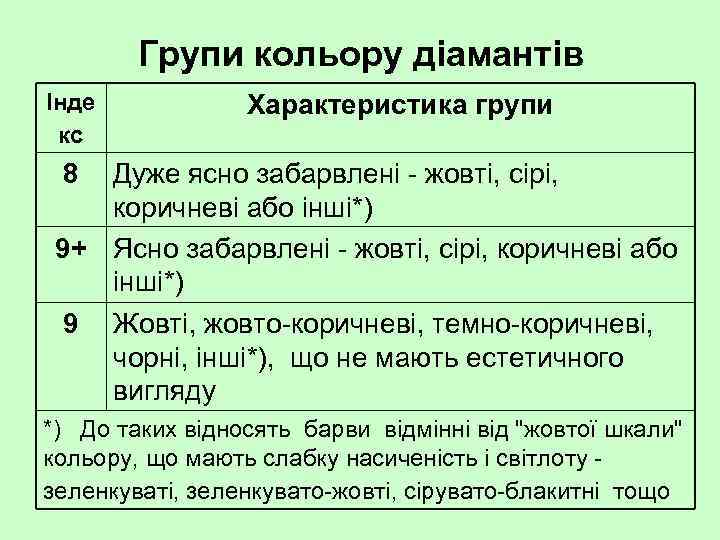

Групи кольору діамантів Інде кс Характеристика групи 8 Дуже ясно забарвлені жовті, сірі, коричневі або інші*) 9+ Ясно забарвлені жовті, сірі, коричневі або інші*) 9 Жовті, жовто коричневі, темно коричневі, чорні, інші*), що не мають естетичного вигляду *) До таких відносять барви відмінні від "жовтої шкали" кольору, що мають слабку насиченість і світлоту зеленкуваті, зеленкувато жовті, сірувато блакитні тощо

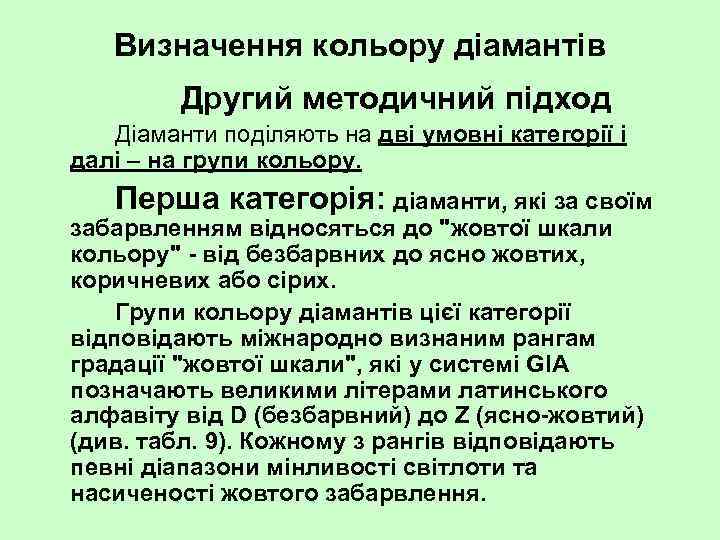

Визначення кольору діамантів Другий методичний підход Діаманти поділяють на дві умовні категорії і далі – на групи кольору. Перша категорія: діаманти, які за своїм забарвленням відносяться до "жовтої шкали кольору" від безбарвних до ясно жовтих, коричневих або сірих. Групи кольору діамантів цієї категорії відповідають міжнародно визнаним рангам градації "жовтої шкали", які у системі GIA позначають великими літерами латинського алфавіту від D (безбарвний) до Z (ясно жовтий) (див. табл. 9). Кожному з рангів відповідають певні діапазони мінливості світлоти та насиченості жовтого забарвлення.

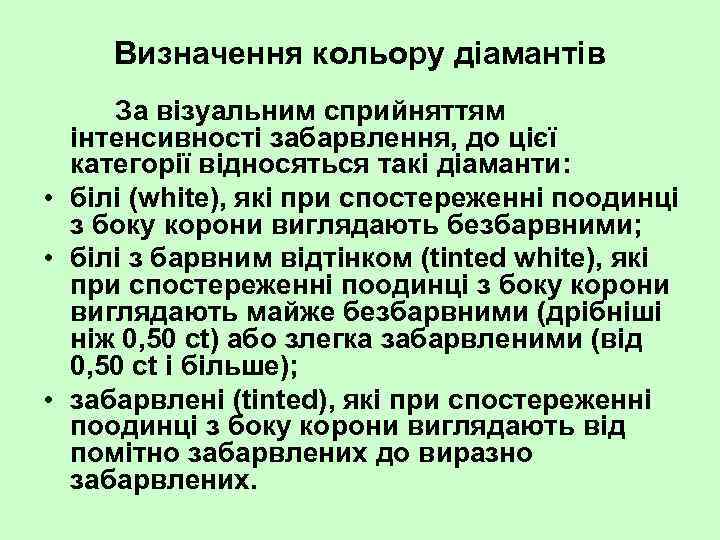

Визначення кольору діамантів За візуальним сприйняттям інтенсивності забарвлення, до цієї категорії відносяться такі діаманти: • білі (white), які при спостереженні поодинці з боку корони виглядають безбарвними; • білі з барвним відтінком (tinted white), які при спостереженні поодинці з боку корони виглядають майже безбарвними (дрібніші ніж 0, 50 ct) або злегка забарвленими (від 0, 50 ct і більше); • забарвлені (tinted), які при спостереженні поодинці з боку корони виглядають від помітно забарвлених до виразно забарвлених.

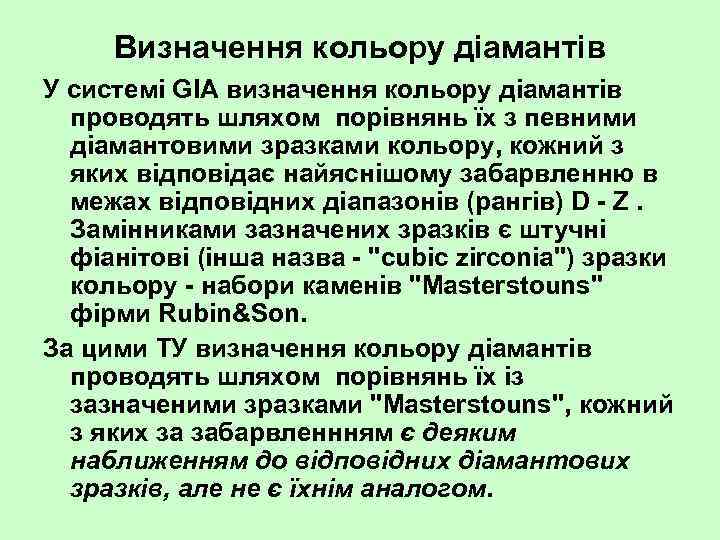

Визначення кольору діамантів У системі GIA визначення кольору діамантів проводять шляхом порівнянь їх з певними діамантовими зразками кольору, кожний з яких відповідає найяснішому забарвленню в межах відповідних діапазонів (рангів) D Z. Замінниками зазначених зразків є штучні фіанітові (інша назва "cubic zirconia") зразки кольору набори каменів "Masterstouns" фірми Rubin&Son. За цими ТУ визначення кольору діамантів проводять шляхом порівнянь їх із зазначеними зразками "Masterstouns", кожний з яких за забарвленнням є деяким наближенням до відповідних діамантових зразків, але не є їхнім аналогом.

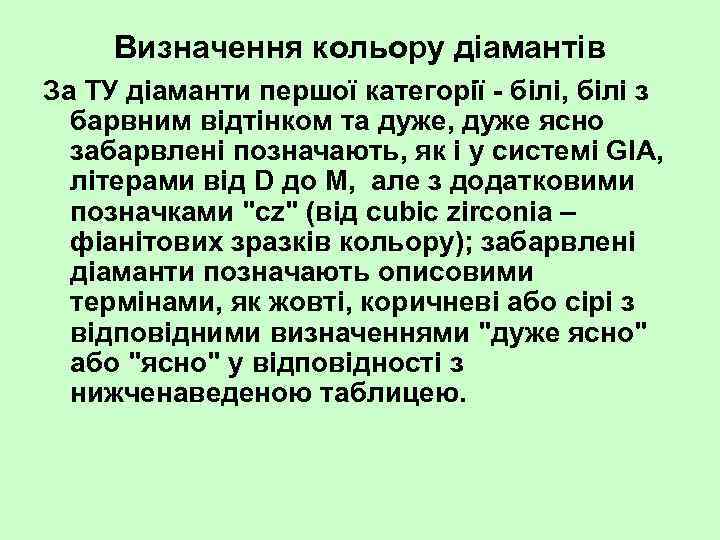

Визначення кольору діамантів За ТУ діаманти першої категорії білі, білі з барвним відтінком та дуже, дуже ясно забарвлені позначають, як і у системі GIA, літерами від D до M, але з додатковими позначками "cz" (від cubic zirconia – фіанітових зразків кольору); забарвлені діаманти позначають описовими термінами, як жовті, коричневі або сірі з відповідними визначеннями "дуже ясно" або "ясно" у відповідності з нижченаведеною таблицею.

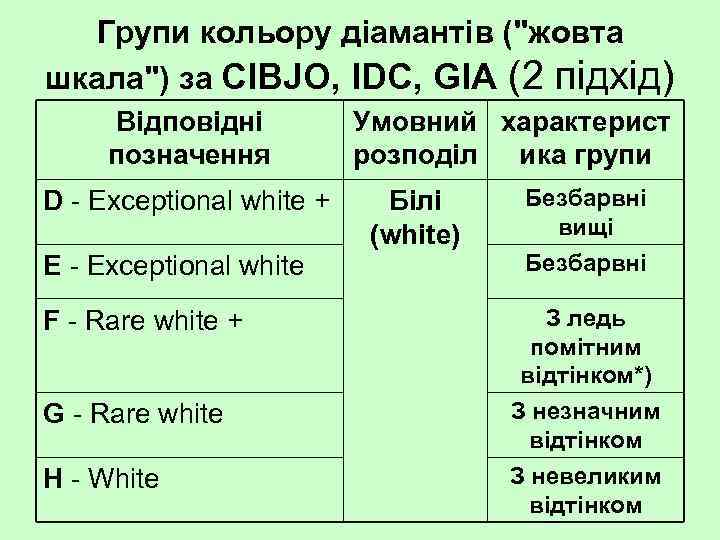

Групи кольору діамантів ("жовта шкала") за CIBJO, IDC, GIA (2 підхід) Відповідні позначення D Exceptional white + Е Exceptional white F Rare white + G Rare white Н White Умовний характерист розподіл ика групи Білі (white) Безбарвні вищі Безбарвні З ледь помітним відтінком*) З незначним відтінком З невеликим відтінком

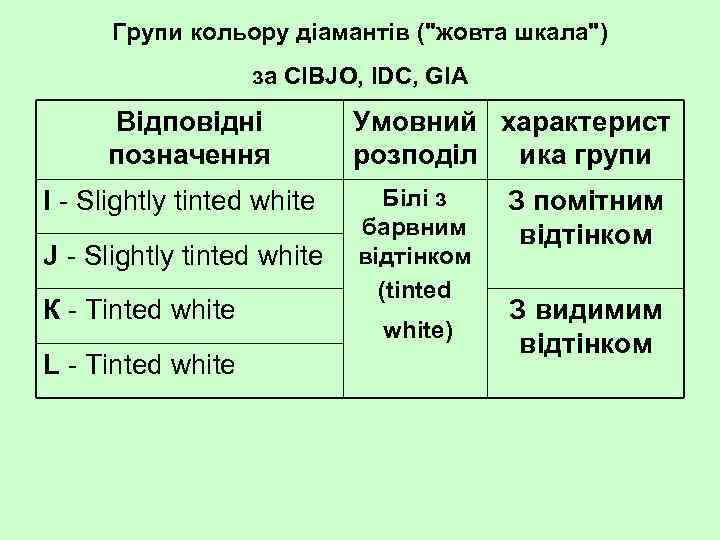

Групи кольору діамантів ("жовта шкала") за CIBJO, IDC, GIA Відповідні позначення І Slightly tinted white J Slightly tinted white К Tinted white L Tinted white Умовний характерист розподіл ика групи Білі з барвним відтінком (tinted white) З помітним відтінком З видимим відтінком

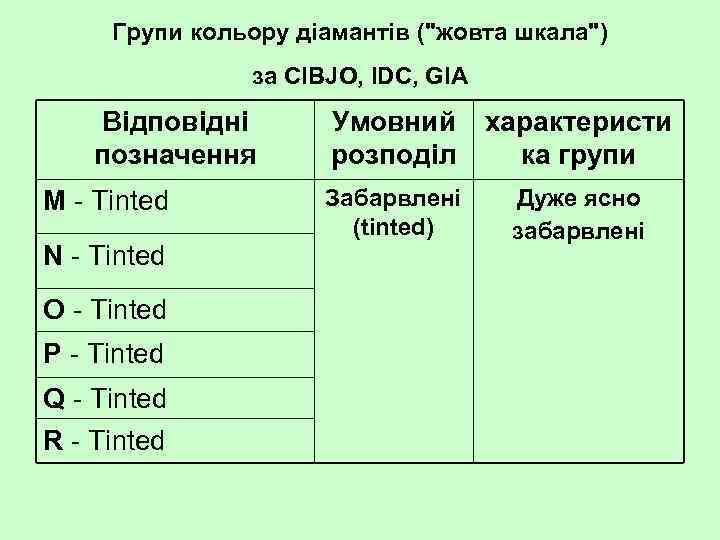

Групи кольору діамантів ("жовта шкала") за CIBJO, IDC, GIA Відповідні позначення M Tinted N Tinted O Tinted P Tinted Q Tinted R Tinted Умовний розподіл характеристи ка групи Забарвлені (tinted) Дуже ясно забарвлені
Групи кольору діамантів ("жовта шкала") за CIBJO, IDC, GIA Відповідні позначення S Tinted T Tinted U Tinted W Tinted X Tinted V Tinted Умовний розподіл характеристи ка групи Забарвлені (tinted) Дуже ясно забарвлені

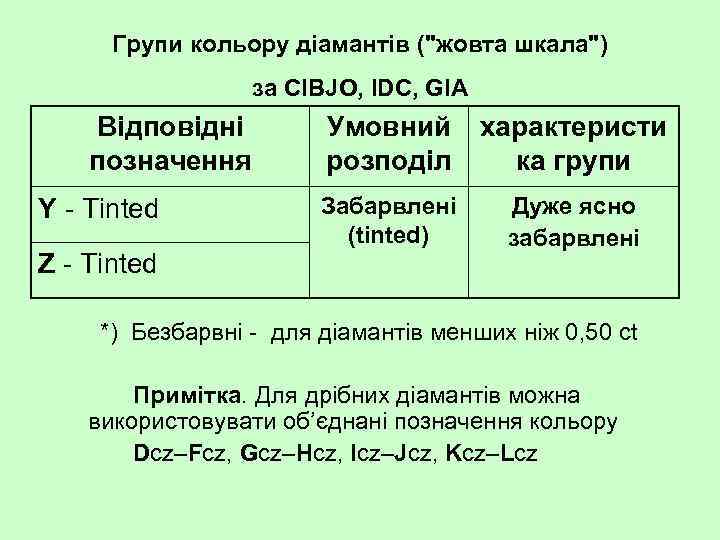

Групи кольору діамантів ("жовта шкала") за CIBJO, IDC, GIA Відповідні позначення Y Tinted Z Tinted Умовний розподіл характеристи ка групи Забарвлені (tinted) Дуже ясно забарвлені *) Безбарвні для діамантів менших ніж 0, 50 ct Примітка. Для дрібних діамантів можна використовувати об’єднані позначення кольору Dcz–Fcz, Gcz–Нcz, Icz–Jcz, Kcz–Lcz

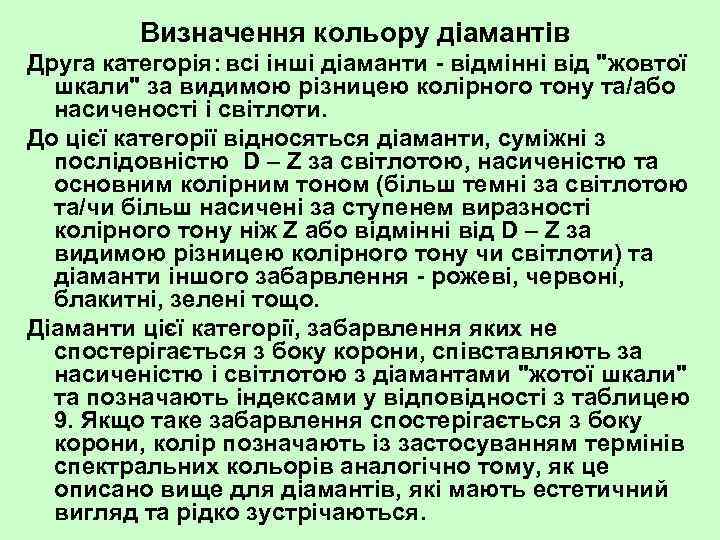

Визначення кольору діамантів Друга категорія: всі інші діаманти відмінні від "жовтої шкали" за видимою різницею колірного тону та/або насиченості і світлоти. До цієї категорії відносяться діаманти, суміжні з послідовністю D – Z за світлотою, насиченістю та основним колірним тоном (більш темні за світлотою та/чи більш насичені за ступенем виразності колірного тону ніж Z або відмінні від D – Z за видимою різницею колірного тону чи світлоти) та діаманти іншого забарвлення рожеві, червоні, блакитні, зелені тощо. Діаманти цієї категорії, забарвлення яких не спостерігається з боку корони, співставляють за насиченістю і світлотою з діамантами "жотої шкали" та позначають індексами у відповідності з таблицею 9. Якщо таке забарвлення спостерігається з боку корони, колір позначають із застосуванням термінів спектральних кольорів аналогічно тому, як це описано вище для діамантів, які мають естетичний вигляд та рідко зустрічаються.

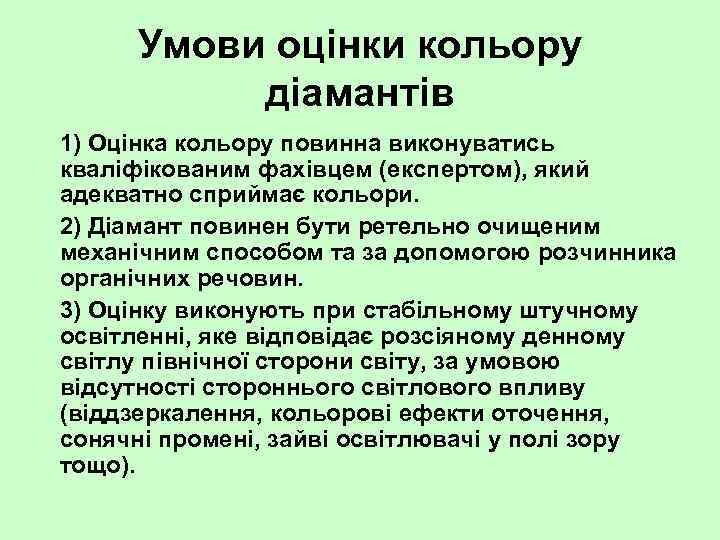

Умови оцінки кольору діамантів 1) Оцінка кольору повинна виконуватись кваліфікованим фахівцем (експертом), який адекватно сприймає кольори. 2) Діамант повинен бути ретельно очищеним механічним способом та за допомогою розчинника органічних речовин. 3) Оцінку виконують при стабільному штучному освітленні, яке відповідає розсіяному денному світлу північної сторони світу, за умовою відсутності стороннього світлового впливу (віддзеркалення, кольорові ефекти оточення, сонячні промені, зайві освітлювачі у полі зору тощо).

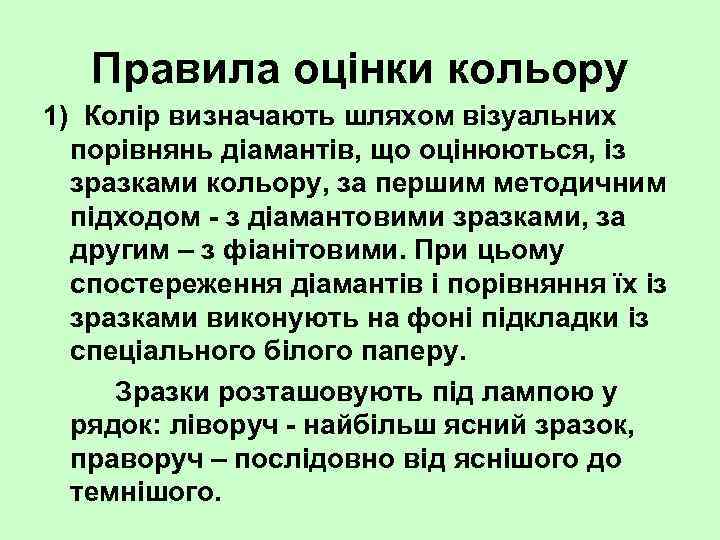

Правила оцінки кольору 1) Колір визначають шляхом візуальних порівнянь діамантів, що оцінюються, із зразками кольору, за першим методичним підходом з діамантовими зразками, за другим – з фіанітовими. При цьому спостереження діамантів і порівняння їх із зразками виконують на фоні підкладки із спеціального білого паперу. Зразки розташовують під лампою у рядок: ліворуч найбільш ясний зразок, праворуч – послідовно від яснішого до темнішого.

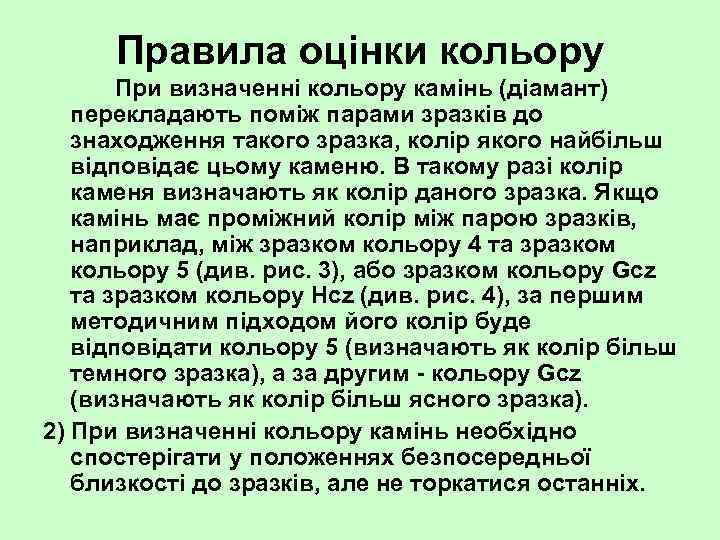

Правила оцінки кольору При визначенні кольору камінь (діамант) перекладають поміж парами зразків до знаходження такого зразка, колір якого найбільш відповідає цьому каменю. В такому разі колір каменя визначають як колір даного зразка. Якщо камінь має проміжний колір між парою зразків, наприклад, між зразком кольору 4 та зразком кольору 5 (див. рис. 3), або зразком кольору Gcz та зразком кольору Hcz (див. рис. 4), за першим методичним підходом його колір буде відповідати кольору 5 (визначають як колір більш темного зразка), а за другим кольору Gcz (визначають як колір більш ясного зразка). 2) При визначенні кольору камінь необхідно спостерігати у положеннях безпосередньої близкості до зразків, але не торкатися останніх.

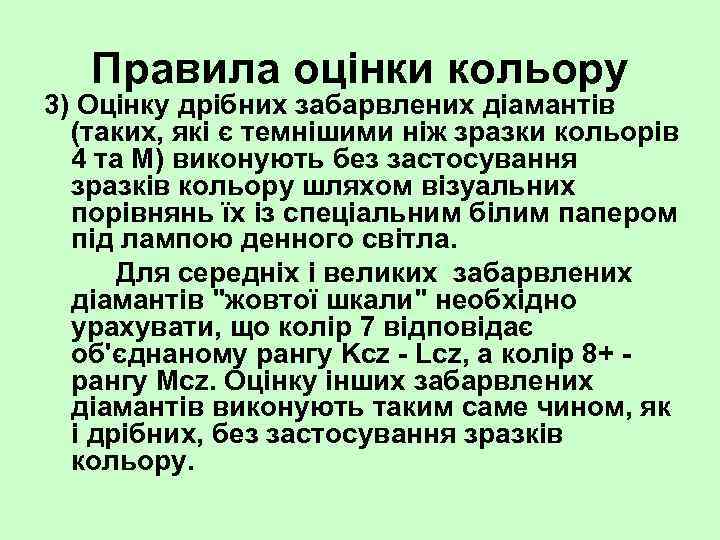

Правила оцінки кольору 3) Оцінку дрібних забарвлених діамантів (таких, які є темнішими ніж зразки кольорів 4 та М) виконують без застосування зразків кольору шляхом візуальних порівнянь їх із спеціальним білим папером під лампою денного світла. Для середніх і великих забарвлених діамантів "жовтої шкали" необхідно урахувати, що колір 7 відповідає об'єднаному рангу Kcz Lcz, а колір 8+ рангу Мcz. Оцінку інших забарвлених діамантів виконують таким саме чином, як і дрібних, без застосування зразків кольору.

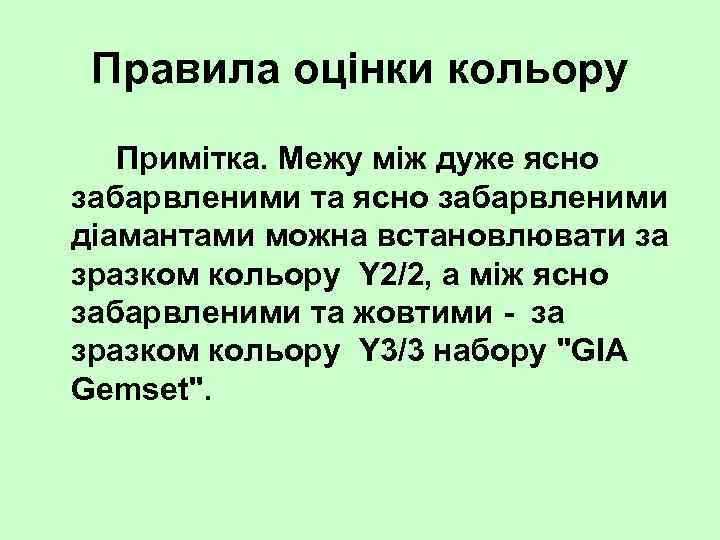

Правила оцінки кольору Примітка. Межу між дуже ясно забарвленими та ясно забарвленими діамантами можна встановлювати за зразком кольору Y 2/2, а між ясно забарвленими та жовтими за зразком кольору Y 3/3 набору "GIA Gemset".
Правила оцінки кольору 4) Якщо діамант, що оцінюється за першим методичним підходом, є іншим ніж жовтим (від безбарвного до жовтого), його колір співставляють із зразками за світлотою і насиченістю забарвлення, не враховуючи колірний тон.

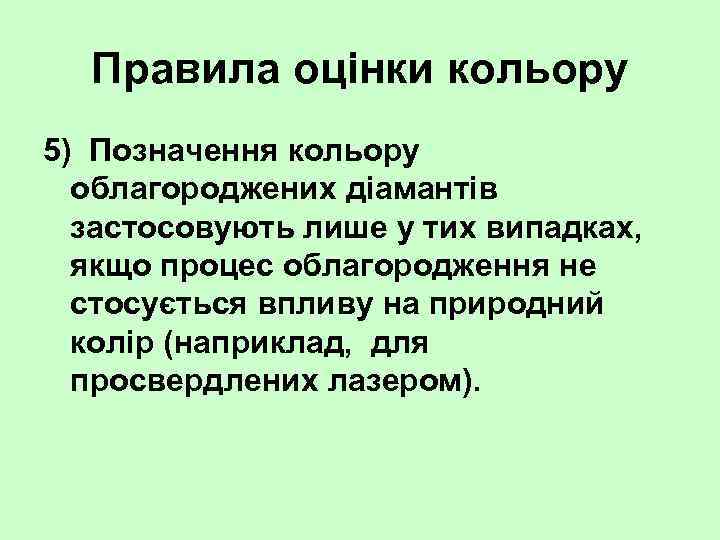

Правила оцінки кольору 5) Позначення кольору облагороджених діамантів застосовують лише у тих випадках, якщо процес облагородження не стосується впливу на природний колір (наприклад, для просвердлених лазером).

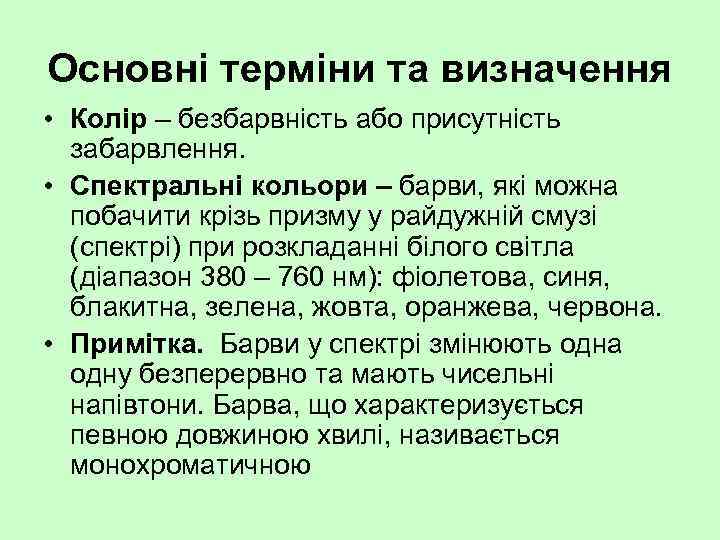

Основні терміни та визначення • Колір – безбарвність або присутність забарвлення. • Спектральні кольори – барви, які можна побачити крізь призму у райдужній смузі (спектрі) при розкладанні білого світла (діапазон 380 – 760 нм): фіолетова, синя, блакитна, зелена, жовта, оранжева, червона. • Примітка. Барви у спектрі змінюють одна одну безперервно та мають чисельні напівтони. Барва, що характеризується певною довжиною хвилі, називається монохроматичною

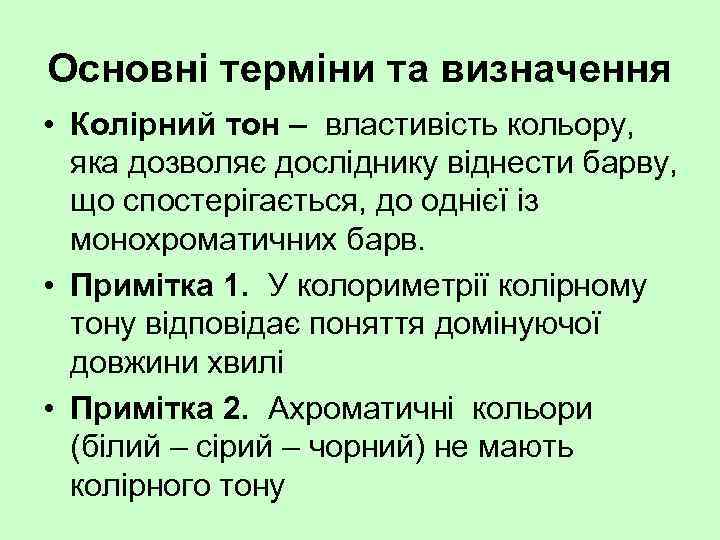

Основні терміни та визначення • Колірний тон – властивість кольору, яка дозволяє досліднику віднести барву, що спостерігається, до однієї із монохроматичних барв. • Примітка 1. У колориметрії колірному тону відповідає поняття домінуючої довжини хвилі • Примітка 2. Ахроматичні кольори (білий – сірий – чорний) не мають колірного тону

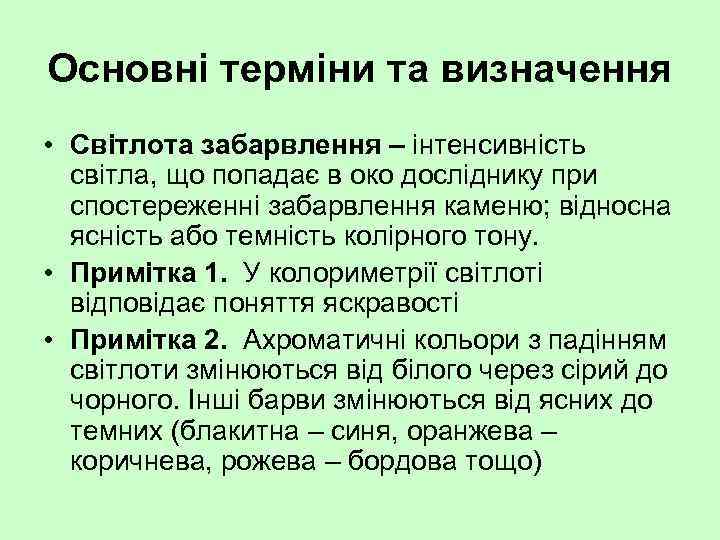

Основні терміни та визначення • Світлота забарвлення – інтенсивність світла, що попадає в око досліднику при спостереженні забарвлення каменю; відносна ясність або темність колірного тону. • Примітка 1. У колориметрії світлоті відповідає поняття яскравості • Примітка 2. Ахроматичні кольори з падінням світлоти змінюються від білого через сірий до чорного. Інші барви змінюються від ясних до темних (блакитна – синя, оранжева – коричнева, рожева – бордова тощо)

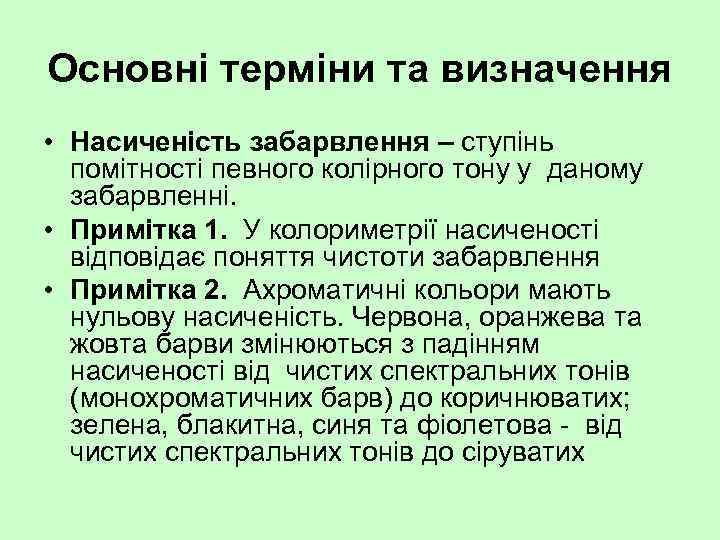

Основні терміни та визначення • Насиченість забарвлення – ступінь помітності певного колірного тону у даному забарвленні. • Примітка 1. У колориметрії насиченості відповідає поняття чистоти забарвлення • Примітка 2. Ахроматичні кольори мають нульову насиченість. Червона, оранжева та жовта барви змінюються з падінням насиченості від чистих спектральних тонів (монохроматичних барв) до коричнюватих; зелена, блакитна, синя та фіолетова від чистих спектральних тонів до сіруватих

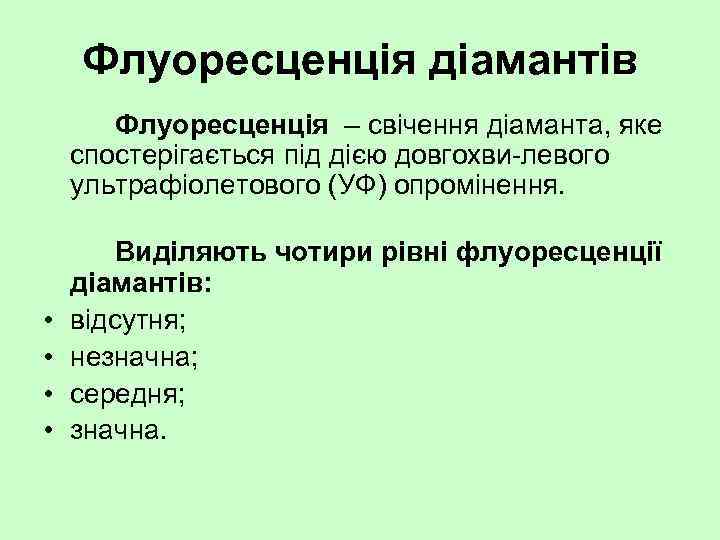

Флуоресценція діамантів Флуоресценція – свічення діаманта, яке спостерігається під дією довгохви левого ультрафіолетового (УФ) опромінення. • • Виділяють чотири рівні флуоресценції діамантів: відсутня; незначна; середня; значна.

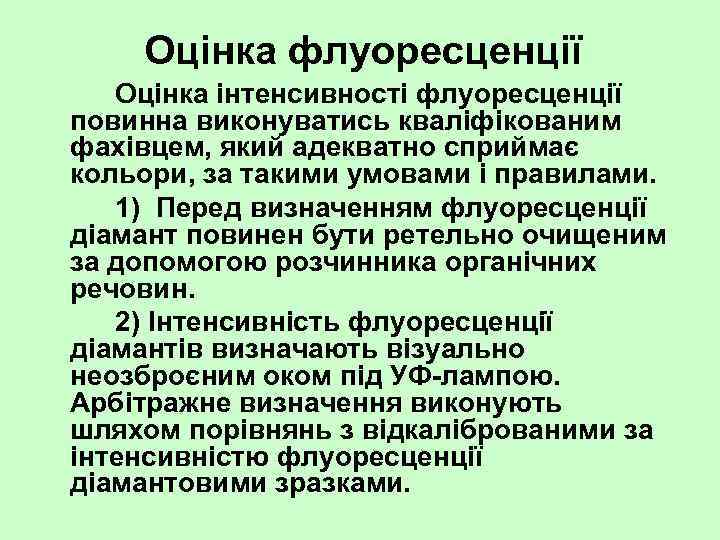

Оцінка флуоресценції Оцінка інтенсивності флуоресценції повинна виконуватись кваліфікованим фахівцем, який адекватно сприймає кольори, за такими умовами і правилами. 1) Перед визначенням флуоресценції діамант повинен бути ретельно очищеним за допомогою розчинника органічних речовин. 2) Інтенсивність флуоресценції діамантів визначають візуально неозброєним оком під УФ лампою. Арбітражне визначення виконують шляхом порівнянь з відкаліброваними за інтенсивністю флуоресценції діамантовими зразками.

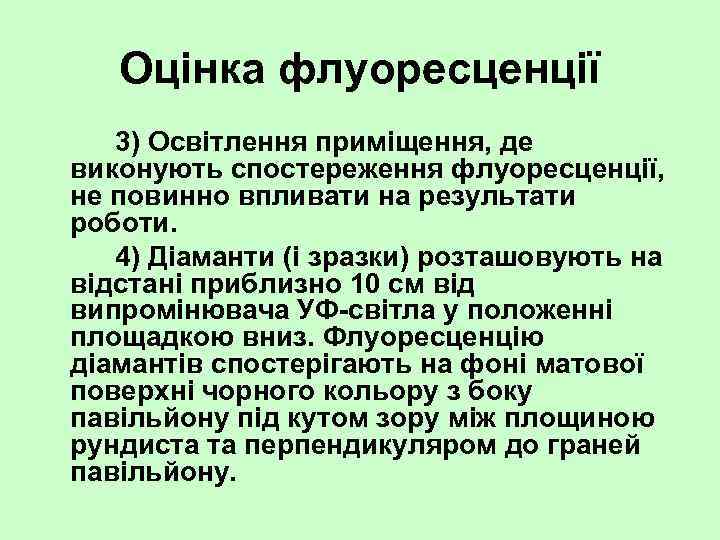

Оцінка флуоресценції 3) Освітлення приміщення, де виконують спостереження флуоресценції, не повинно впливати на результати роботи. 4) Діаманти (і зразки) розташовують на відстані приблизно 10 см від випромінювача УФ світла у положенні площадкою вниз. Флуоресценцію діамантів спостерігають на фоні матової поверхні чорного кольору з боку павільйону під кутом зору між площиною рундиста та перпендикуляром до граней павільйону.

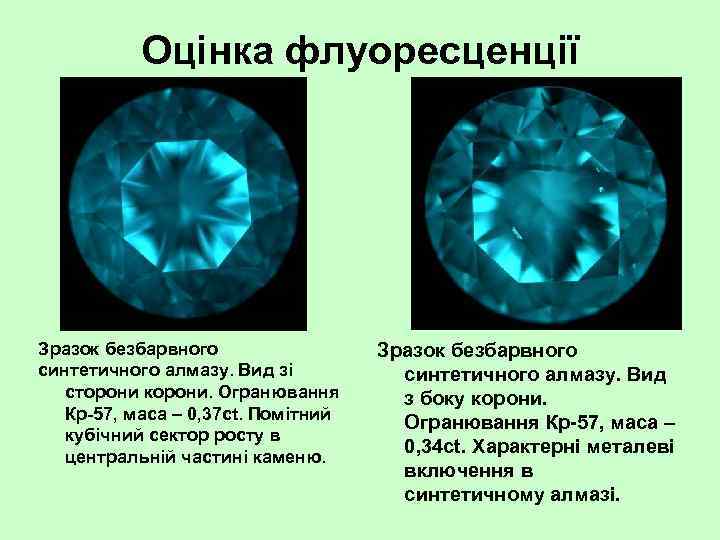

Оцінка флуоресценції Зразок безбарвного синтетичного алмазу. Вид зі сторони корони. Огранювання Кр 57, маса – 0, 37 ct. Помітний кубічний сектор росту в центральній частині каменю. Зразок безбарвного синтетичного алмазу. Вид з боку корони. Огранювання Кр 57, маса – 0, 34 ct. Характерні металеві включення в синтетичному алмазі.

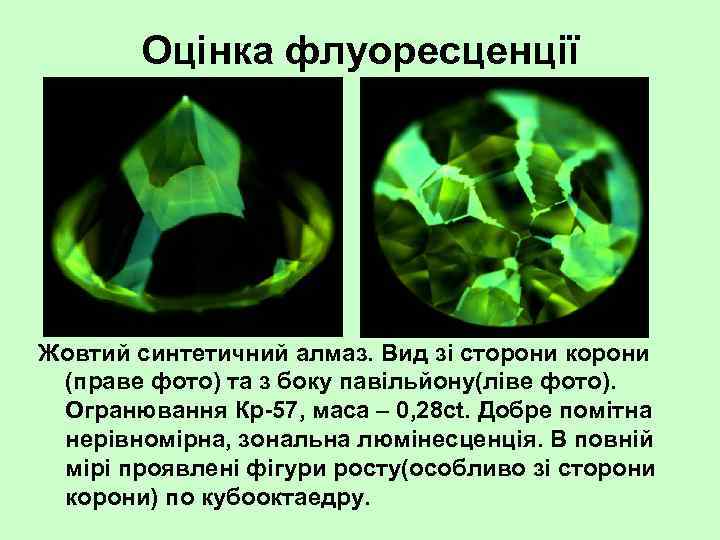

Оцінка флуоресценції Жовтий синтетичний алмаз. Вид зі сторони корони (праве фото) та з боку павільйону(ліве фото). Огранювання Кр 57, маса – 0, 28 ct. Добре помітна нерівномірна, зональна люмінесценція. В повній мірі проявлені фігури росту(особливо зі сторони корони) по кубооктаедру.

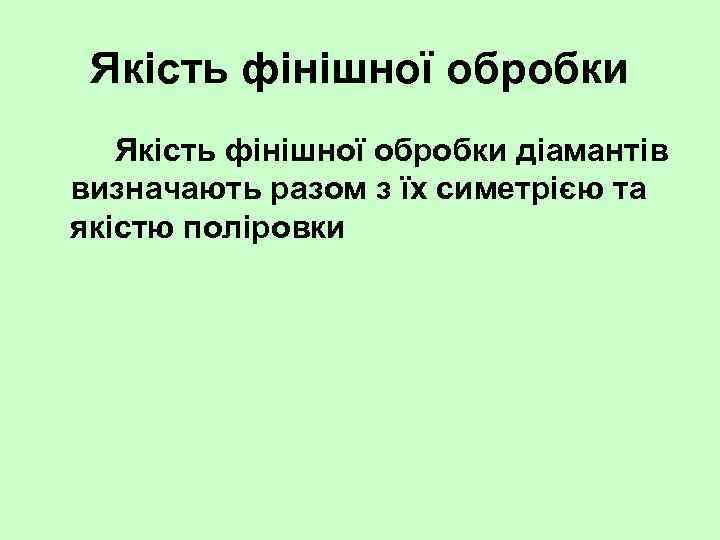

Якість фінішної обробки діамантів визначають разом з їх симетрією та якістю поліровки

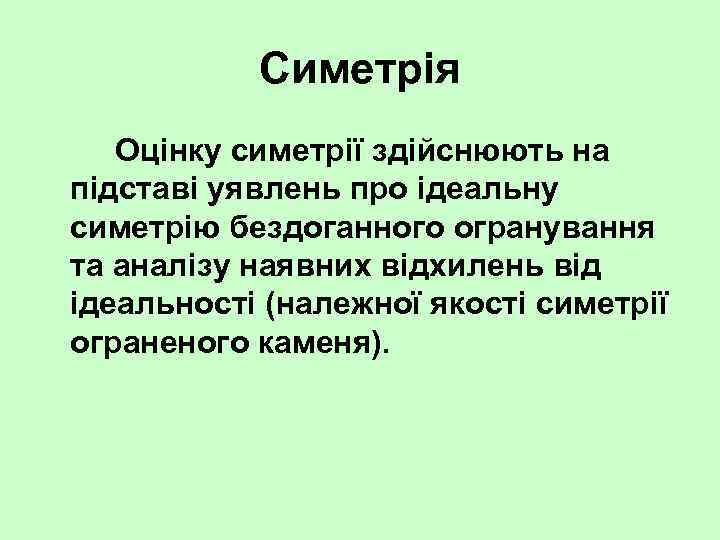

Симетрія Оцінку симетрії здійснюють на підставі уявлень про ідеальну симетрію бездоганного огранування та аналізу наявних відхилень від ідеальності (належної якості симетрії ограненого каменя).

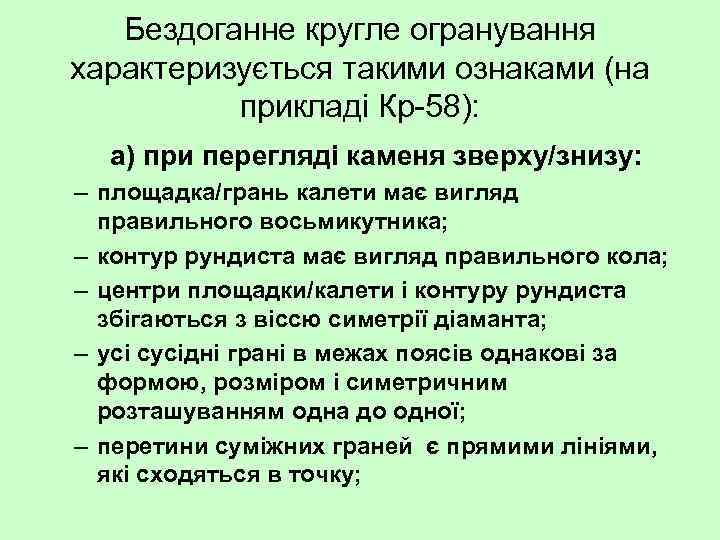

Бездоганне кругле огранування характеризується такими ознаками (на прикладі Кр 58): а) при перегляді каменя зверху/знизу: – площадка/грань калети має вигляд правильного восьмикутника; – контур рундиста має вигляд правильного кола; – центри площадки/калети і контуру рундиста збігаються з віссю симетрії діаманта; – усі сусідні грані в межах поясів однакові за формою, розміром і симетричним розташуванням одна до одної; – перетини суміжних граней є прямими лініями, які сходяться в точку;

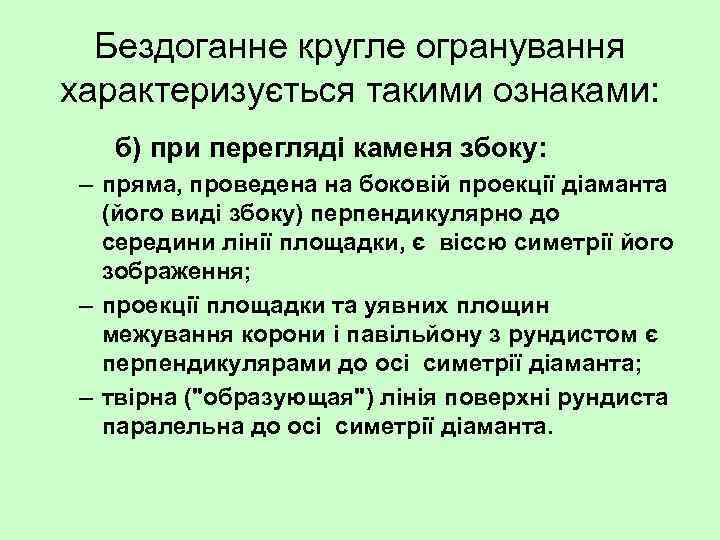

Бездоганне кругле огранування характеризується такими ознаками: б) при перегляді каменя збоку: – пряма, проведена на боковій проекції діаманта (його виді збоку) перпендикулярно до середини лінії площадки, є віссю симетрії його зображення; – проекції площадки та уявних площин межування корони і павільйону з рундистом є перпендикулярами до осі симетрії діаманта; – твірна ("образующая") лінія поверхні рундиста паралельна до осі симетрії діаманта.

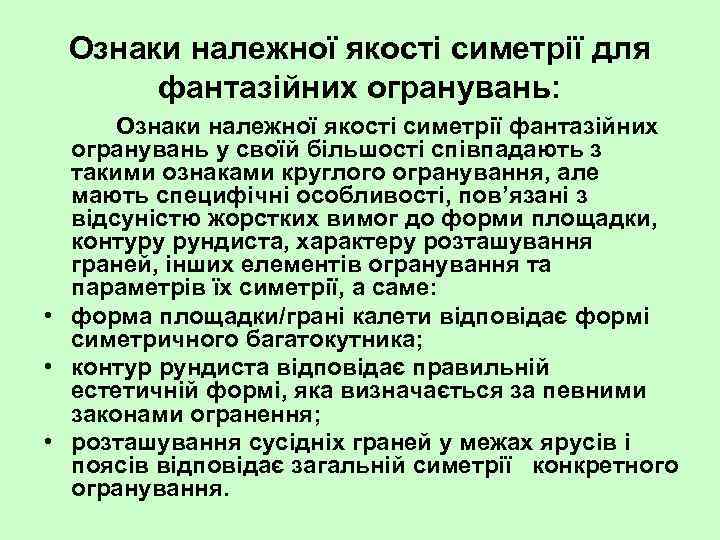

Ознаки належної якості симетрії для фантазійних огранувань: Ознаки належної якості симетрії фантазійних огранувань у своїй більшості співпадають з такими ознаками круглого огранування, але мають специфічні особливості, пов’язані з відсуністю жорстких вимог до форми площадки, контуру рундиста, характеру розташування граней, інших елементів огранування та параметрів їх симетрії, а саме: • форма площадки/грані калети відповідає формі симетричного багатокутника; • контур рундиста відповідає правильній естетичній формі, яка визначається за певними законами огранення; • розташування сусідніх граней у межах ярусів і поясів відповідає загальній симетрії конкретного огранування.

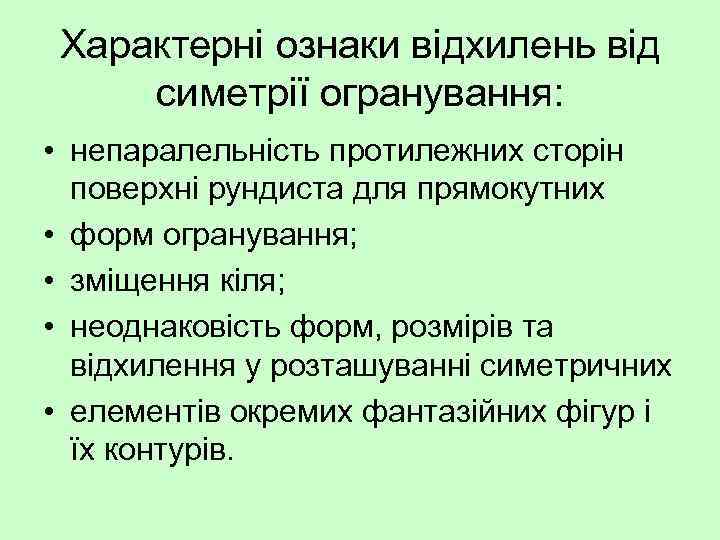

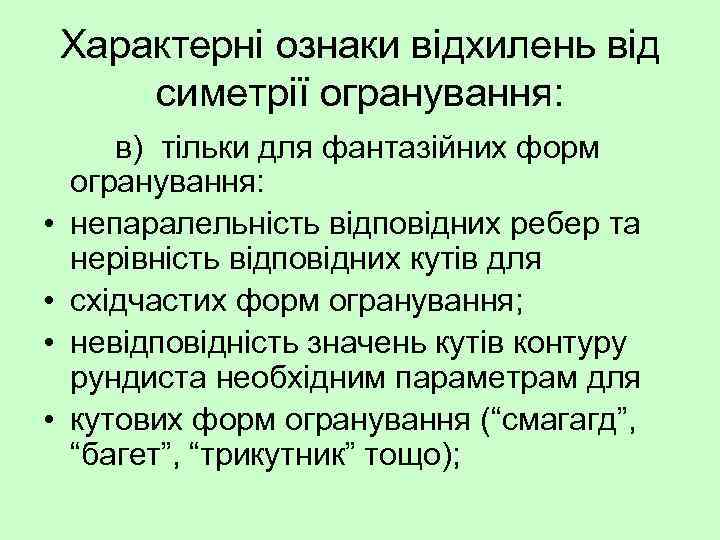

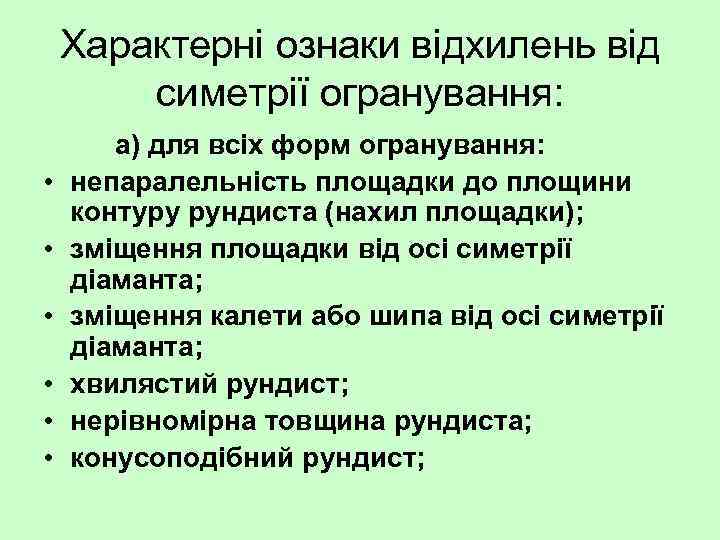

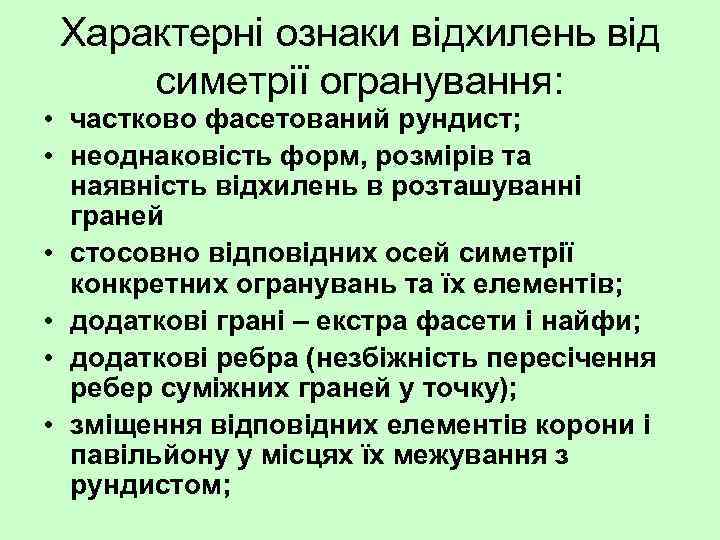

Характерні ознаки відхилень від симетрії огранування: • • • а) для всіх форм огранування: непаралельність площадки до площини контуру рундиста (нахил площадки); зміщення площадки від осі симетрії діаманта; зміщення калети або шипа від осі симетрії діаманта; хвилястий рундист; нерівномірна товщина рундиста; конусоподібний рундист;
Характерні ознаки відхилень від симетрії огранування: • частково фасетований рундист; • неоднаковість форм, розмірів та наявність відхилень в розташуванні граней • стосовно відповідних осей симетрії конкретних огранувань та їх елементів; • додаткові грані – екстра фасети і найфи; • додаткові ребра (незбіжність пересічення ребер суміжних граней у точку); • зміщення відповідних елементів корони і павільйону у місцях їх межування з рундистом;
Характерні ознаки відхилень від симетрії огранування: б) тільки для круглої форми огранування: • відхилення контуру рундиста від форми правильного кола; • відхилення форми площадки від правильного восьмикутника;
Характерні ознаки відхилень від симетрії огранування: • • в) тільки для фантазійних форм огранування: непаралельність відповідних ребер та нерівність відповідних кутів для східчастих форм огранування; невідповідність значень кутів контуру рундиста необхідним параметрам для кутових форм огранування (“смагагд”, “багет”, “трикутник” тощо);
Характерні ознаки відхилень від симетрії огранування: • непаралельність протилежних сторін поверхні рундиста для прямокутних • форм огранування; • зміщення кіля; • неоднаковість форм, розмірів та відхилення у розташуванні симетричних • елементів окремих фантазійних фігур і їх контурів.

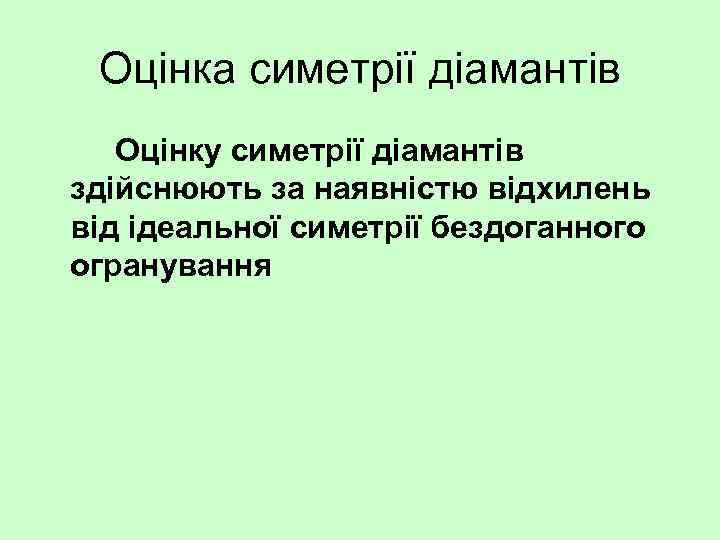

Оцінка симетрії діамантів Оцінку симетрії діамантів здійснюють за наявністю відхилень від ідеальної симетрії бездоганного огранування

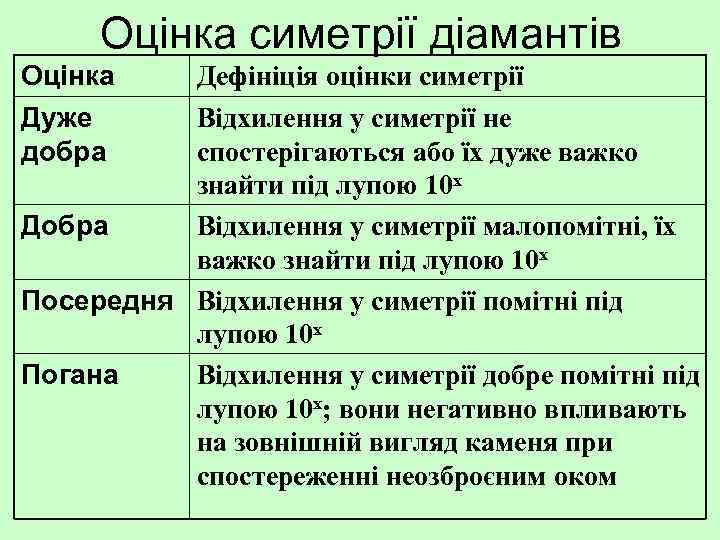

Оцінка симетрії діамантів Оцінка Дуже добра Дефініція оцінки симетрії Відхилення у симетрії не спостерігаються або їх дуже важко знайти під лупою 10 х Відхилення у симетрії малопомітні, їх Добра важко знайти під лупою 10 х Посередня Відхилення у симетрії помітні під лупою 10 х Відхилення у симетрії добре помітні під Погана лупою 10 х; вони негативно впливають на зовнішній вигляд каменя при спостереженні неозброєним оком

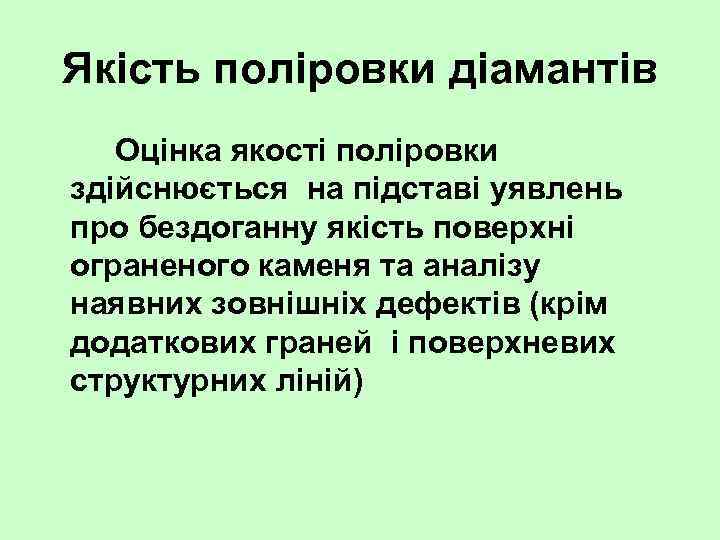

Якість поліровки діамантів Оцінка якості поліровки здійснюється на підставі уявлень про бездоганну якість поверхні ограненого каменя та аналізу наявних зовнішніх дефектів (крім додаткових граней і поверхневих структурних ліній)

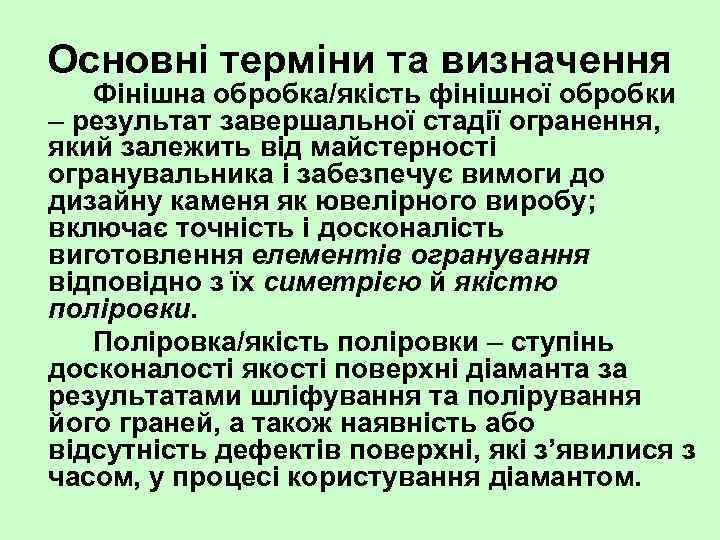

Основні терміни та визначення Фінішна обробка/якість фінішної обробки – результат завершальної стадії огранення, який залежить від майстерності огранувальника і забезпечує вимоги до дизайну каменя як ювелірного виробу; включає точність і досконалість виготовлення елементів огранування відповідно з їх симетрією й якістю поліровки. Поліровка/якість поліровки – ступінь досконалості якості поверхні діаманта за результатами шліфування та полірування його граней, а також наявність або відсутність дефектів поверхні, які з’явилися з часом, у процесі користування діамантом.
Якість поліровки діамантів Бездоганна якість поверхні діаманта характеризується такими ознаками: • ідеально гладкою, прозорою і однорідною поверхнею граней, що забезпечує довершений дзеркальний блиск; • непошкодженими та чіткими вершинами, шипом (для огранування з точковою калетою) і ребрами; • однорідною восково матовою або полірованою поверхнею рундиста.

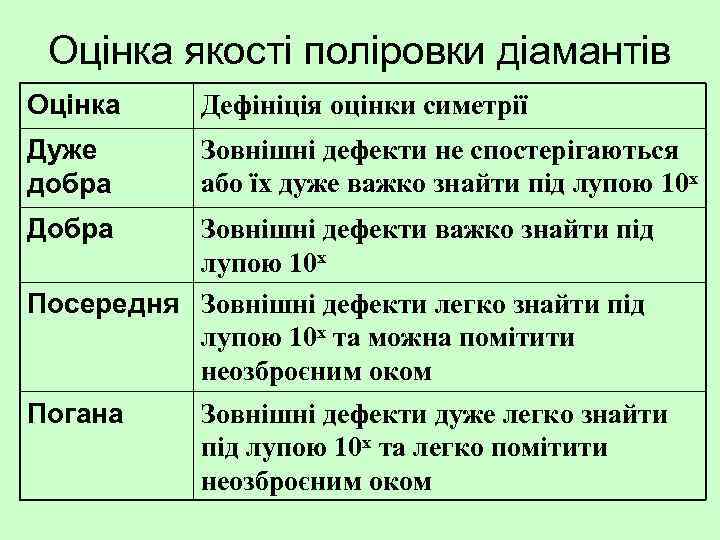

Оцінка якості поліровки діамантів Оцінка Дефініція оцінки симетрії Дуже добра Зовнішні дефекти не спостерігаються або їх дуже важко знайти під лупою 10 х Добра Зовнішні дефекти важко знайти під лупою 10 х Посередня Зовнішні дефекти легко знайти під лупою 10 х та можна помітити неозброєним оком Погана Зовнішні дефекти дуже легко знайти під лупою 10 х та легко помітити неозброєним оком

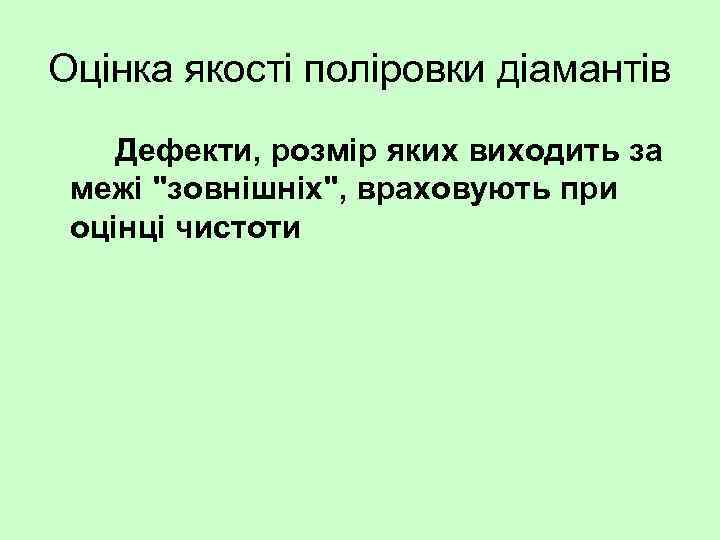

Оцінка якості поліровки діамантів Дефекти, розмір яких виходить за межі "зовнішніх", враховують при оцінці чистоти

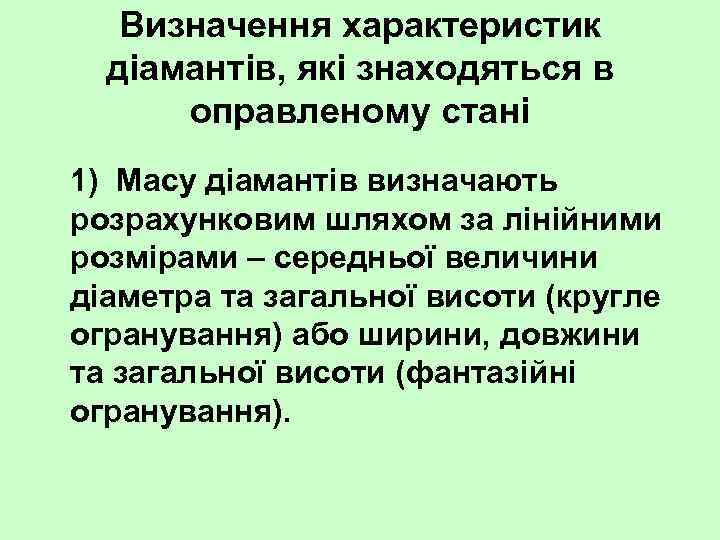

Визначення характеристик діамантів, які знаходяться в оправленому стані 1) Масу діамантів визначають розрахунковим шляхом за лінійними розмірами – середньої величини діаметра та загальної висоти (кругле огранування) або ширини, довжини та загальної висоти (фантазійні огранування).

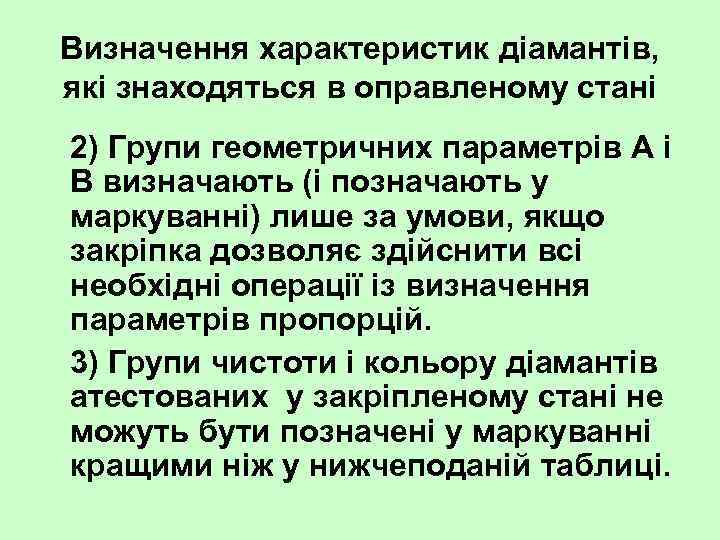

Визначення характеристик діамантів, які знаходяться в оправленому стані 2) Групи геометричних параметрів A і B визначають (і позначають у маркуванні) лише за умови, якщо закріпка дозволяє здійснити всі необхідні операції із визначення параметрів пропорцій. 3) Групи чистоти і кольору діамантів атестованих у закріпленому стані не можуть бути позначені у маркуванні кращими ніж у нижчеподаній таблиці.

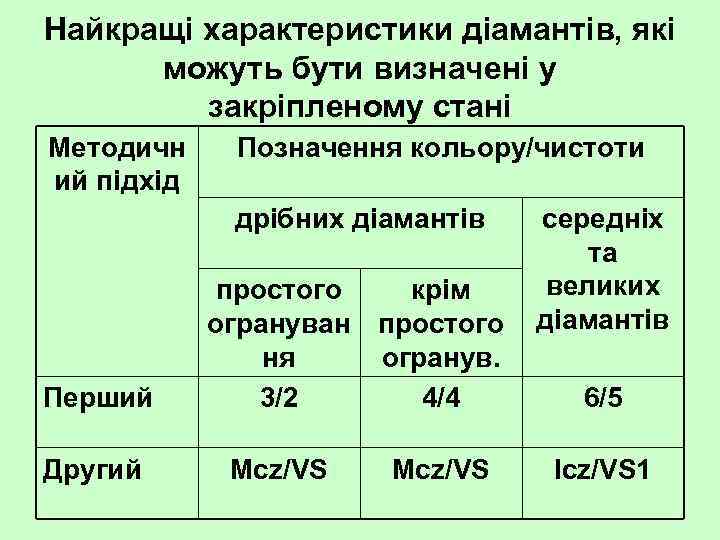

Найкращі характеристики діамантів, які можуть бути визначені у закріпленому стані Методичн ий підхід Позначення кольору/чистоти дрібних діамантів Перший Другий простого крім огрануван простого ня огранув. 3/2 4/4 Mcz/VS Мcz/VS середніх та великих діамантів 6/5 Іcz/VS 1

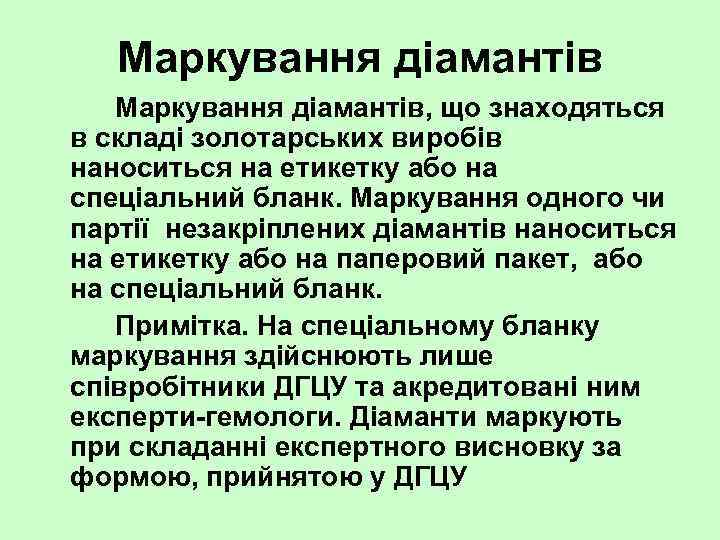

Маркування діамантів, що знаходяться в складі золотарських виробів наноситься на етикетку або на спеціальний бланк. Маркування одного чи партії незакріплених діамантів наноситься на етикетку або на паперовий пакет, або на спеціальний бланк. Примітка. На спеціальному бланку маркування здійснюють лише співробітники ДГЦУ та акредитовані ним експерти гемологи. Діаманти маркують при складанні експертного висновку за формою, прийнятою у ДГЦУ

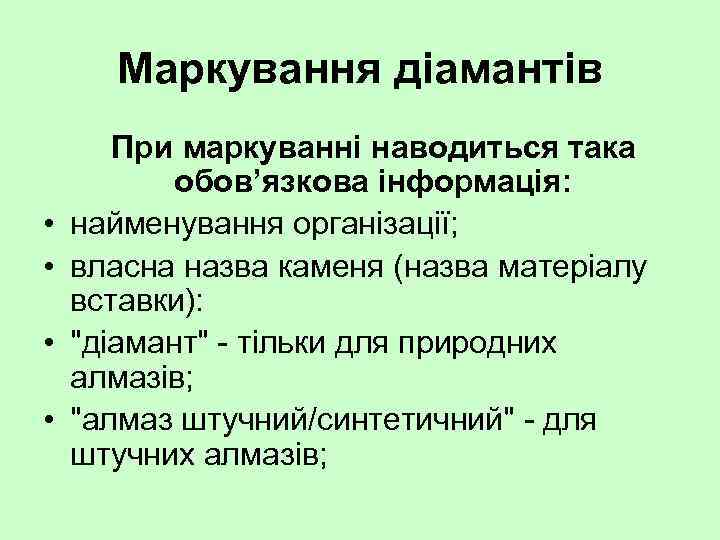

Маркування діамантів • • При маркуванні наводиться така обов’язкова інформація: найменування організації; власна назва каменя (назва матеріалу вставки): "діамант" тільки для природних алмазів; "алмаз штучний/синтетичний" для штучних алмазів;

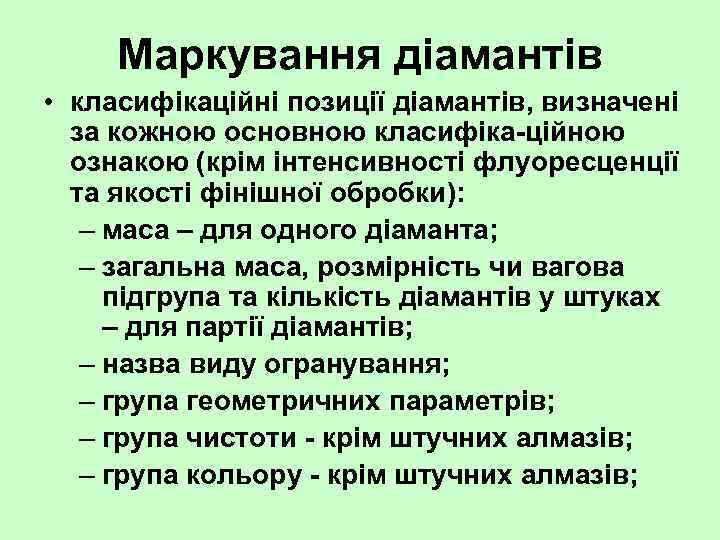

Маркування діамантів • класифікаційні позиції діамантів, визначені за кожною основною класифіка ційною ознакою (крім інтенсивності флуоресценції та якості фінішної обробки): – маса – для одного діаманта; – загальна маса, розмірність чи вагова підгрупа та кількість діамантів у штуках – для партії діамантів; – назва виду огранування; – група геометричних параметрів; – група чистоти крім штучних алмазів; – група кольору крім штучних алмазів;

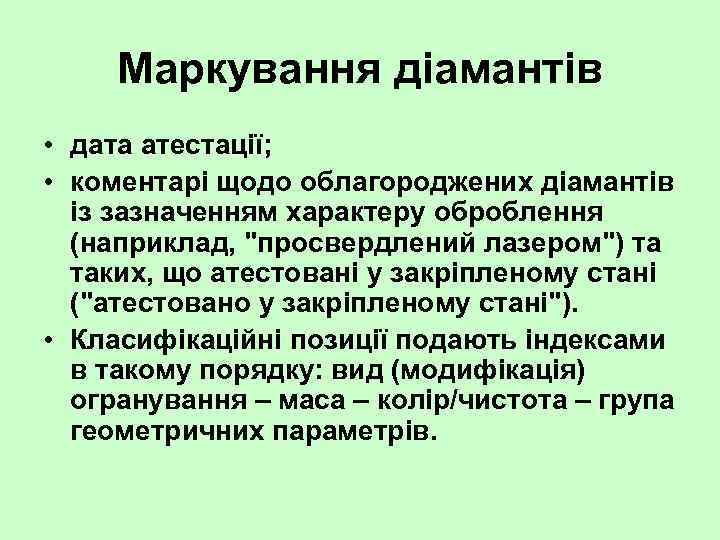

Маркування діамантів • дата атестації; • коментарі щодо облагороджених діамантів із зазначенням характеру оброблення (наприклад, "просвердлений лазером") та таких, що атестовані у закріпленому стані ("атестовано у закріпленому стані"). • Класифікаційні позиції подають індексами в такому порядку: вид (модифікація) огранування – маса – колір/чистота – група геометричних параметрів.

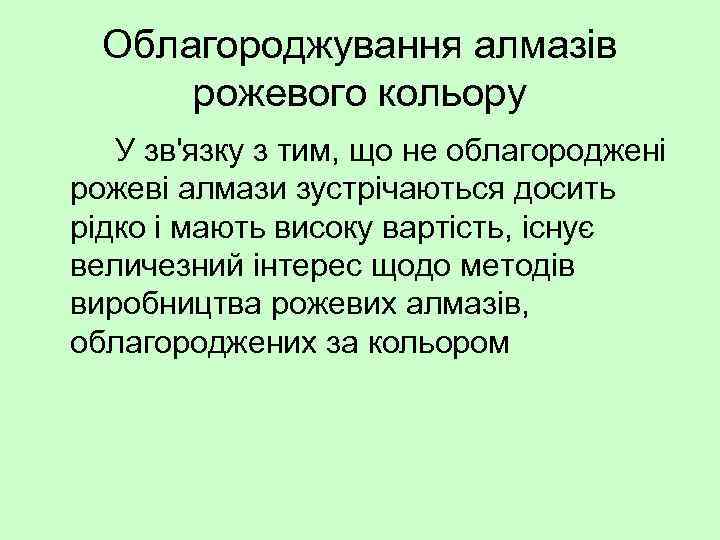

Облагороджування алмазів рожевого кольору У зв'язку з тим, що не облагороджені рожеві алмази зустрічаються досить рідко і мають високу вартість, існує величезний інтерес щодо методів виробництва рожевих алмазів, облагороджених за кольором

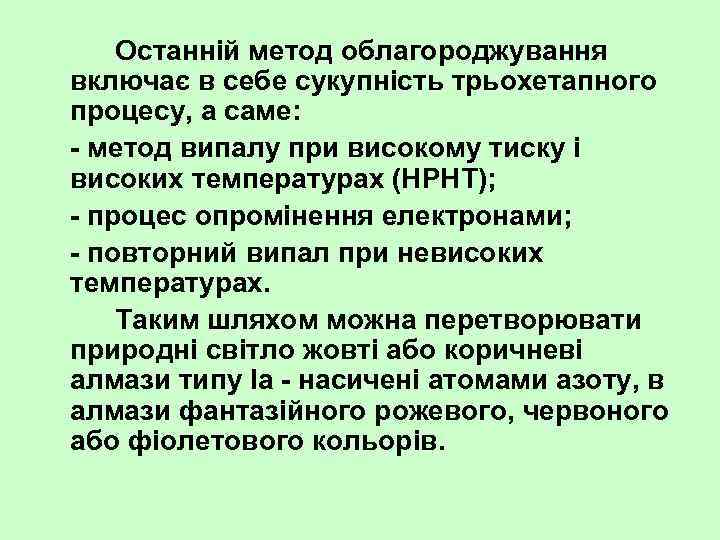

Останній метод облагороджування включає в себе сукупність трьохетапного процесу, а саме: метод випалу при високому тиску і високих температурах (НРНТ); процес опромінення електронами; повторний випал при невисоких температурах. Таким шляхом можна перетворювати природні світло жовті або коричневі алмази типу Ia насичені атомами азоту, в алмази фантазійного рожевого, червоного або фіолетового кольорів.

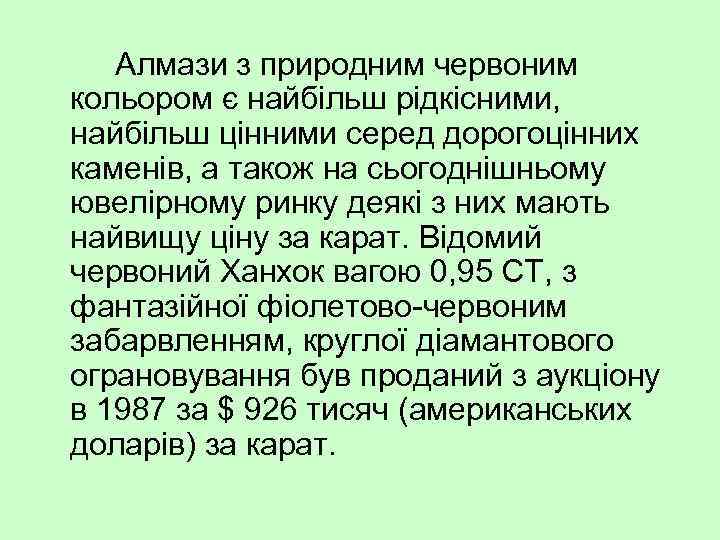

Алмази з природним червоним кольором є найбільш рідкісними, найбільш цінними серед дорогоцінних каменів, а також на сьогоднішньому ювелірному ринку деякі з них мають найвищу ціну за карат. Відомий червоний Ханхок вагою 0, 95 СT, з фантазійної фіолетово червоним забарвленням, круглої діамантового ограновування був проданий з аукціону в 1987 за $ 926 тисяч (американських доларів) за карат.

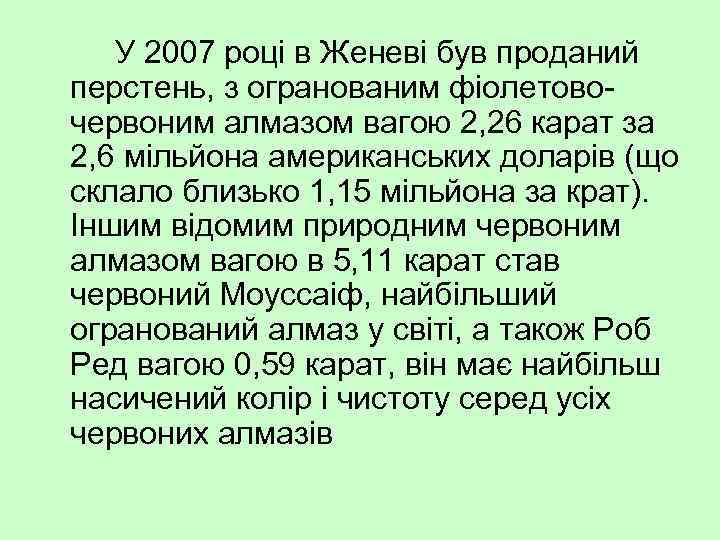

У 2007 році в Женеві був проданий перстень, з огранованим фіолетово червоним алмазом вагою 2, 26 карат за 2, 6 мільйона американських доларів (що склало близько 1, 15 мільйона за крат). Іншим відомим природним червоним алмазом вагою в 5, 11 карат став червоний Моуссаіф, найбільший огранований алмаз у світі, а також Роб Ред вагою 0, 59 карат, він має найбільш насичений колір і чистоту серед усіх червоних алмазів
Кох и нор.
Куллинан.
Орлов.
Звезда Южной Африки.
Скачать презентацию ЕКСПЕРТИЗА ДІАМАНТІВ Характеристика і товарознавчі особливості діамантів Термінологія:
Лекции КНУБА_диамант_ОлГел_2012.ppt
