Экспериментальное исследование фотополимерного материала для голографии Работу выполнила: ученица 11 класса МОУ СОШ № 36 г. Ярославля и регионального научно-образовательного центра «Логос» Пучинина Мария Максимовна. Научный руководитель: кандидат технических наук доцент кафедры общей физики ЯГПУ им. К. Д. Ушинского Жусь Галина Васильевна.

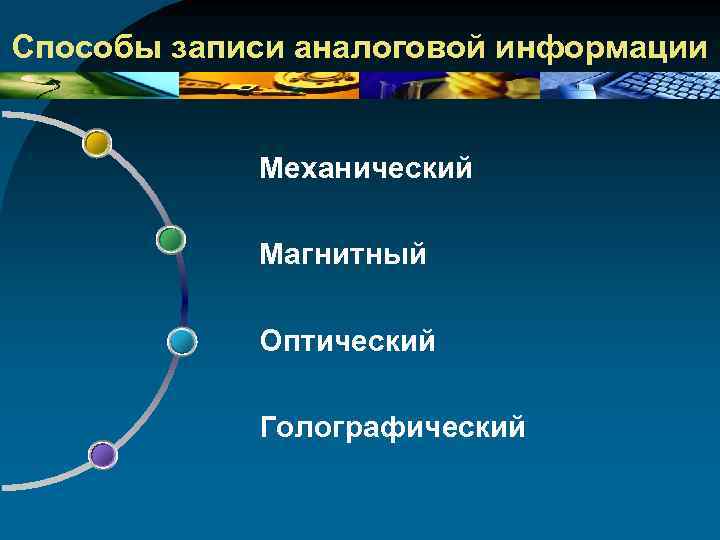

Способы записи аналоговой информации Механический Магнитный Оптический Голографический

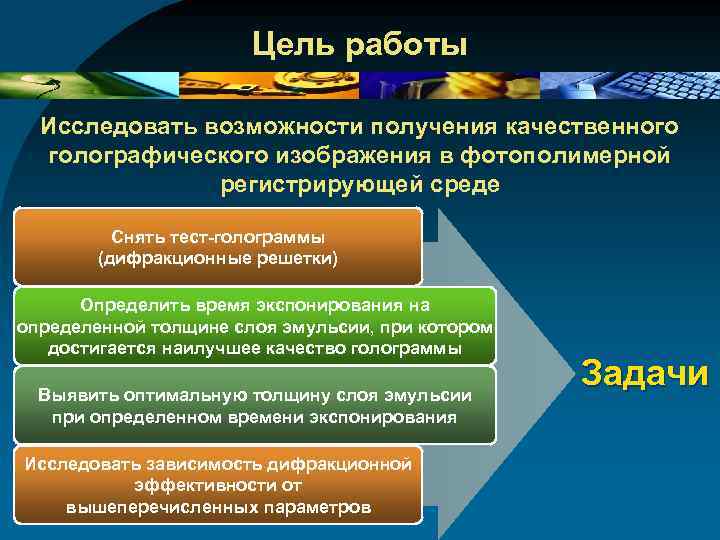

Цель работы Исследовать возможности получения качественного голографического изображения в фотополимерной регистрирующей среде Снять тест-голограммы (дифракционные решетки) Определить время экспонирования на определенной толщине слоя эмульсии, при котором достигается наилучшее качество голограммы Выявить оптимальную толщину слоя эмульсии при определенном времени экспонирования Исследовать зависимость дифракционной эффективности от вышеперечисленных параметров Задачи

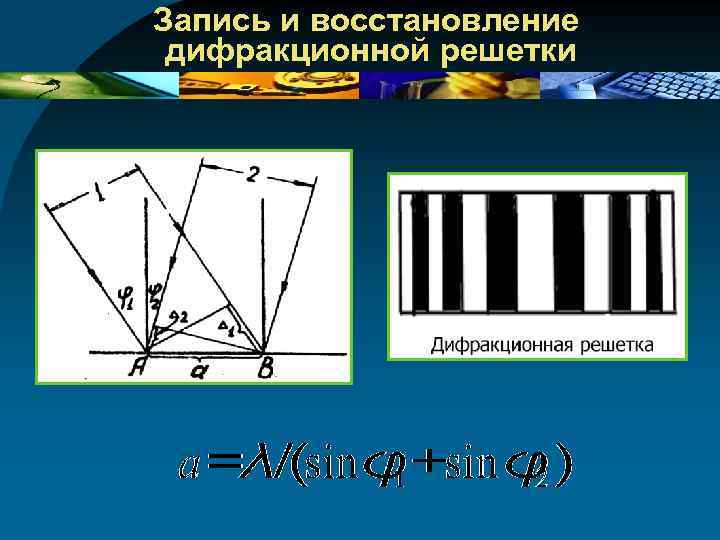

Запись и восстановление дифракционной решетки

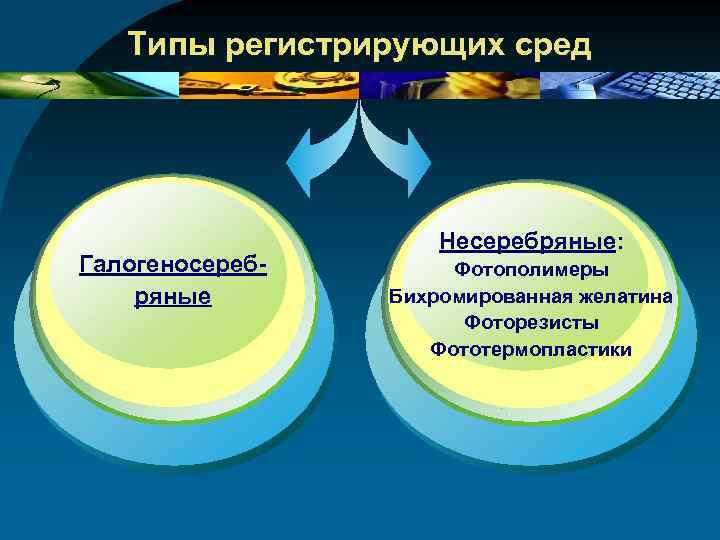

Типы регистрирующих сред Галогеносеребряные Несеребряные: Фотополимеры Бихромированная желатина Фоторезисты Фототермопластики

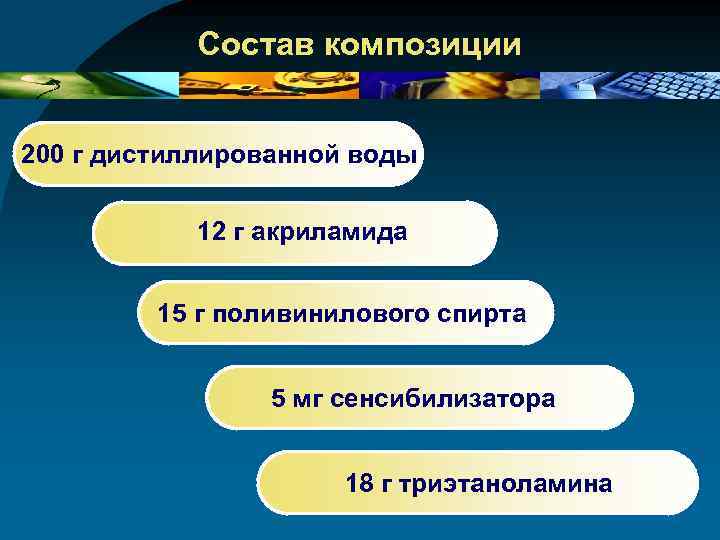

Состав композиции 200 г дистиллированной воды 12 г акриламида 15 г поливинилового спирта 5 мг сенсибилизатора 18 г триэтаноламина

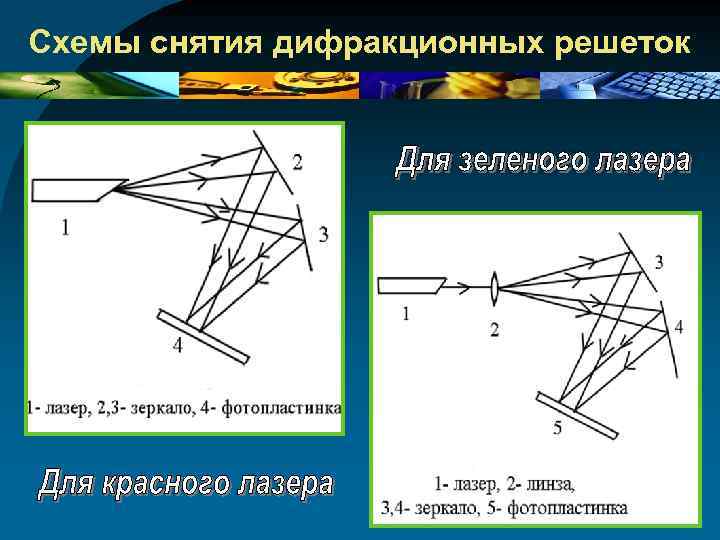

Схемы снятия дифракционных решеток

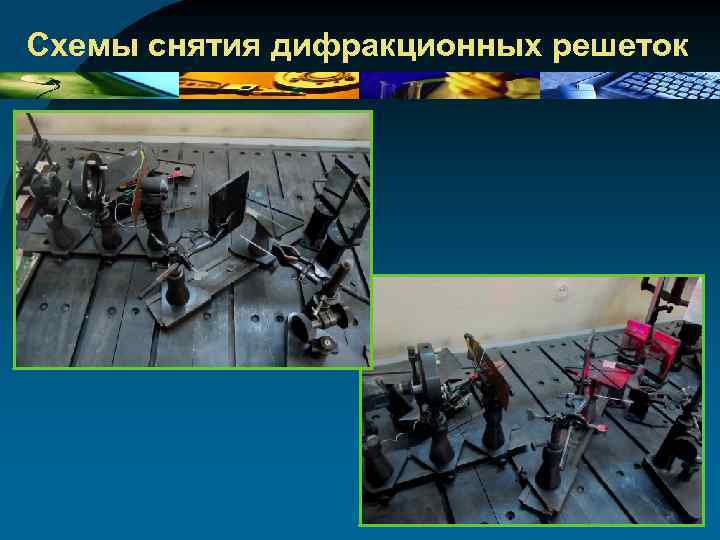

Схемы снятия дифракционных решеток

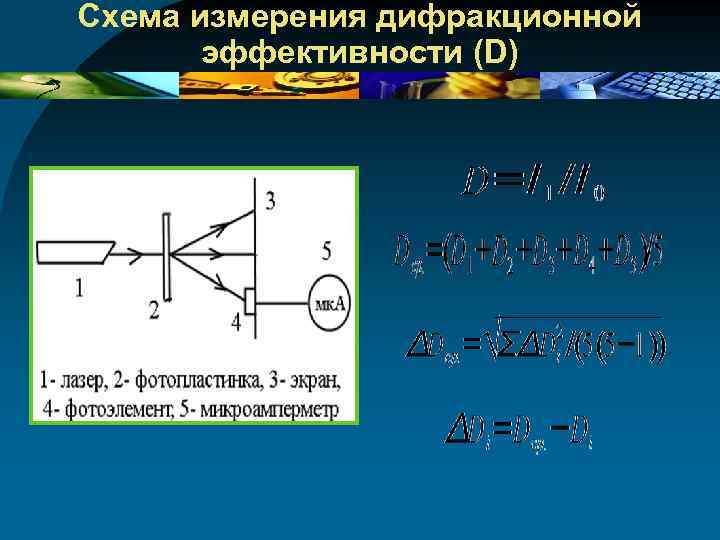

Схема измерения дифракционной эффективности (D)

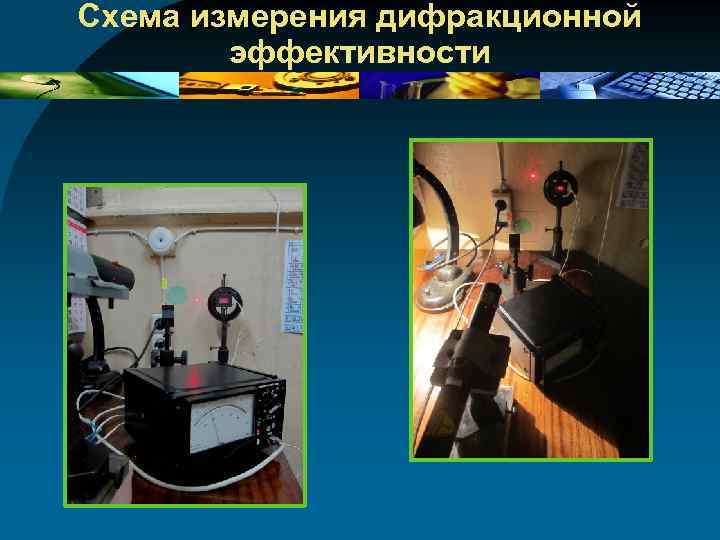

Схема измерения дифракционной эффективности

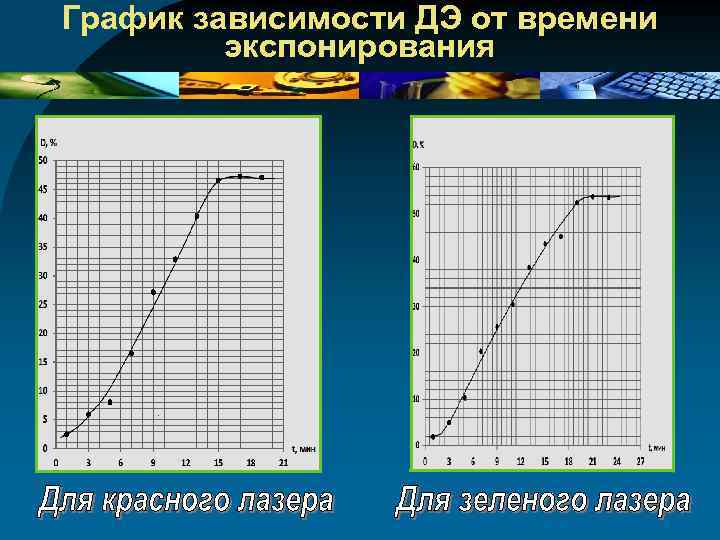

График зависимости ДЭ от времени экспонирования

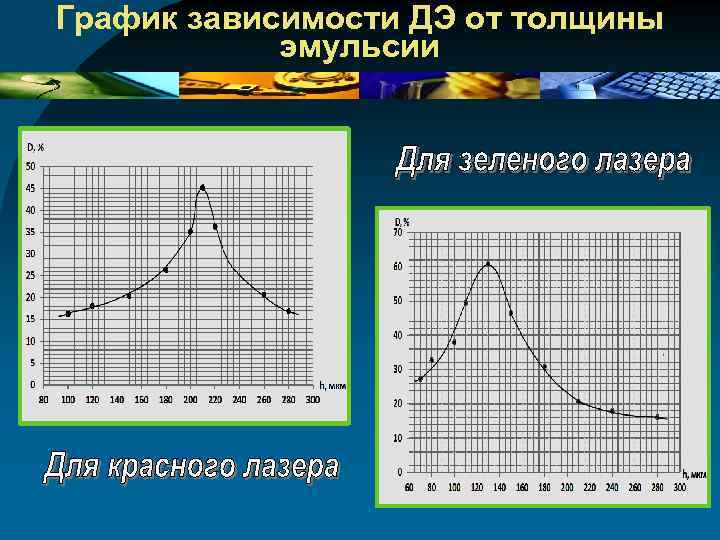

График зависимости ДЭ от толщины эмульсии

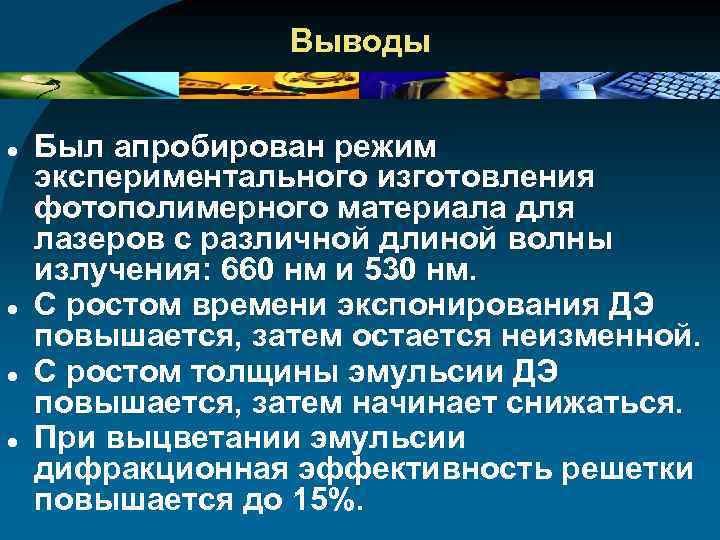

Выводы Был апробирован режим экспериментального изготовления фотополимерного материала для лазеров с различной длиной волны излучения: 660 нм и 530 нм. С ростом времени экспонирования ДЭ повышается, затем остается неизменной. С ростом толщины эмульсии ДЭ повышается, затем начинает снижаться. При выцветании эмульсии дифракционная эффективность решетки повышается до 15%.
Перспективы работы Продолжить исследование фотополимерного материала, изменив пропорциональный состав композиции для повышения ДЭ Запись голограмм различных типов с разной толщиной эмульсии, нанесенной на стеклянную и пленочную подложки Исследование временной сохранности полученных голограмм
Company LOGO

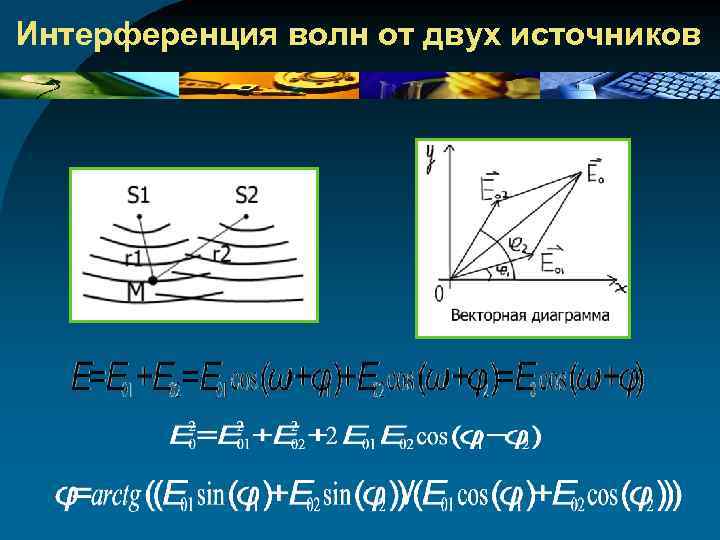

Интерференция волн от двух источников

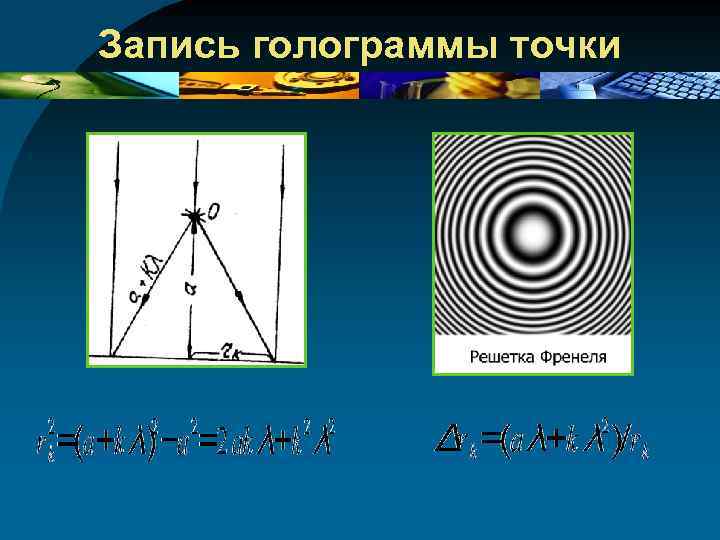

Запись голограммы точки

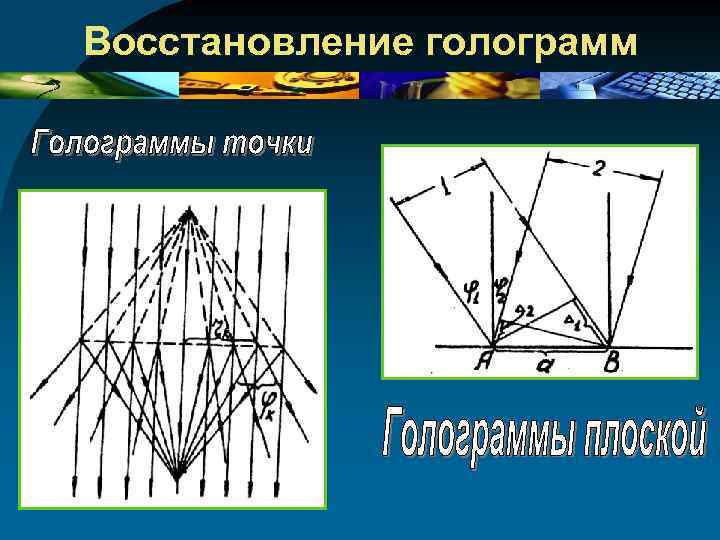

Восстановление голограмм

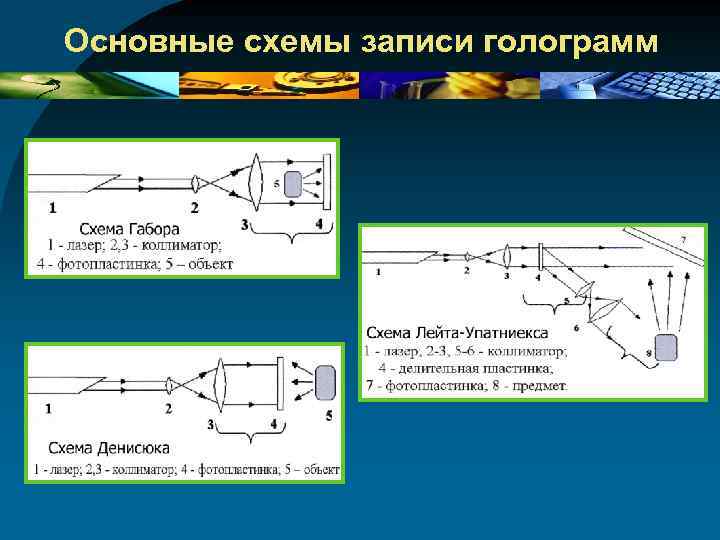

Основные схемы записи голограмм
Прибор для измерения толщины эмульсии
